Воздух в системе отопления

Воздухоотводчики для системы отопления: Виды и назначение

Завоздушенность отопительной системы — большая проблема, с которой сталкиваются практически все, у кого в доме или квартире установлено водяное отопление.

Из-за формирования воздушных пробок, количество теплоносителя в источниках тепла резку уменьшается, что может существенно снизить эффективность всей отопительной системы.

Для того, чтобы бороться с этим явлением, используются автоматические и ручные воздухоотводчики. О них и пойдет речь в данной статье.

Как воздух попадает в отопительную систему?

В случае с центральной системой отопления, и не только, воздух в системе есть всегда. Источников много, но главная проблема — слив теплоносителя в межсезонье. В результате, после слива воды, в трубах и радиаторах остается воздух.

В начале сезона, когда вновь подают теплоноситель, воздух из системы вытесняется не полностью, как результат — образуются воздушные пробки, которые блокируют прохождение воды, как результат — снижают тепловую эффективность, или даже полностью блокируют теплоснабжение на одном из участков отопительной ветви.

Также, в следствии того, что система труб не идеальна, в местах подтеков, небольших прорывов и т.д. заходит воздух, после чего он остается в системе.

Кроме того, в процессе подпитки системы теплоносителем, часто вместе с водой в растворенном виде (в виде пузырьков) воздух попадает в систему.

Некоторые из металлов, которые используют для производства радиаторов, при контакте с водой, в небольших количествах, способны провоцировать выделение из воды водорода.

В результате, пузырики воздуха скапливаются в местах, где затруднено их прохождение. Как следствие — образование воздушной пробки, которая может с легкостью блокировать прохождение теплоносителя, тем самым заблокировав какой-то из узлов тепловой системы.

Как бороться с завоздушинностью системы? Типы воздухоотводчиков

Для того, что бы избавиться от воздуха в системе придумали два типа воздухоотводчиков, автоматический и ручной (его также называют «Кран Маевского»). Рассмотрим более детально, что из себя представляют эти устройства.

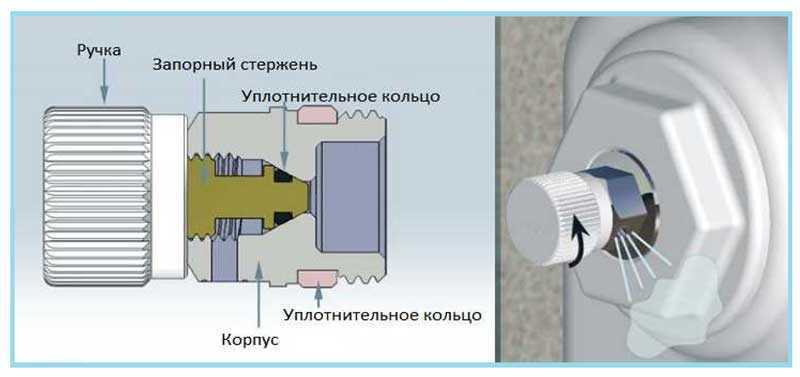

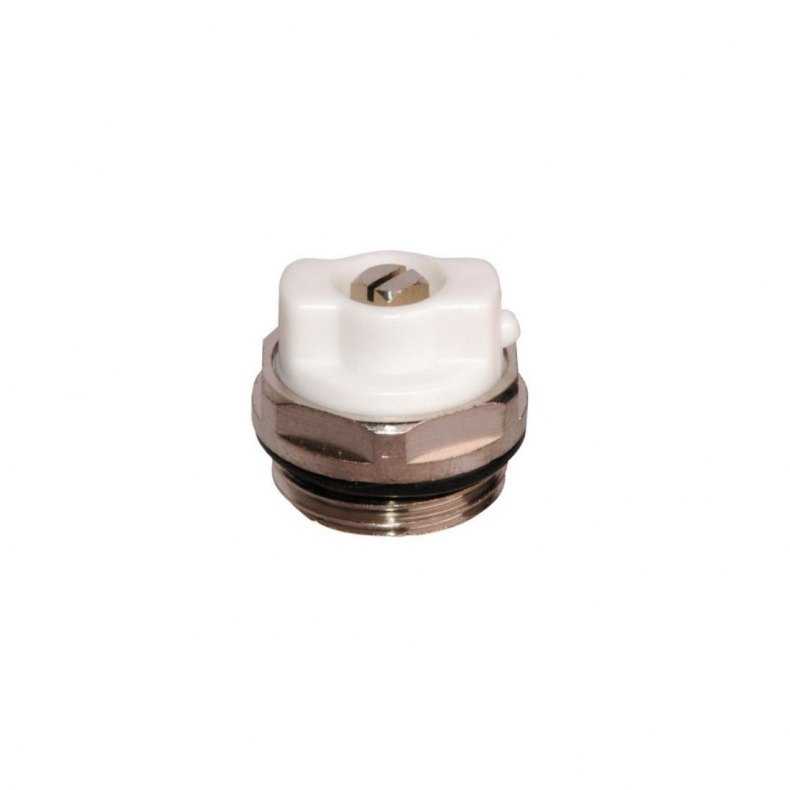

Кран Маевского

Принцип работы ручного воздухоотводчика крайне прост. За основу был взят игольчатый клапан, который должен блокировать прохождение воздуха. Устанавливается данный клапан на радиатор, в самую верхнюю точку. При открытии клапана, лишний воздух стравливается, как следствие, воздух из системы уходит.

Разновидностей ручных воздухоотводчиков масса. Некоторые с клапанами, другие гайкового типа. Но суть остается одна. Стоимость относительно небольшая. Обычно, это не более 500 рублей.

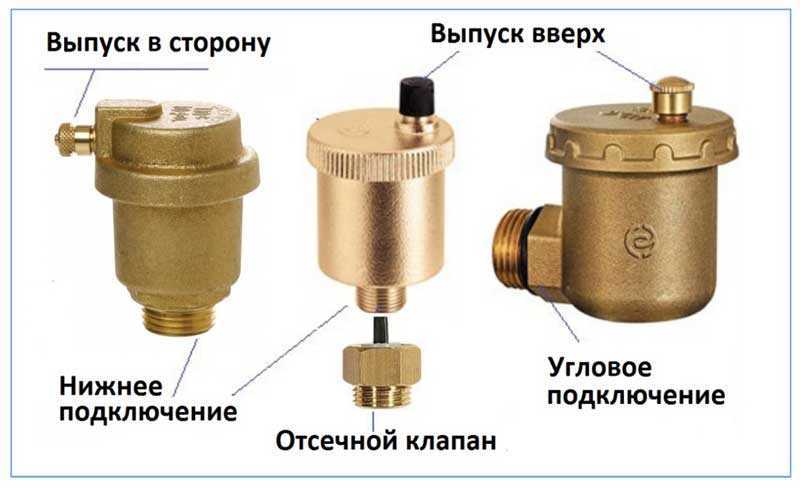

Виды воздухоотводчиков для отопления

По типу изготовления устройства разделяются на три направления:

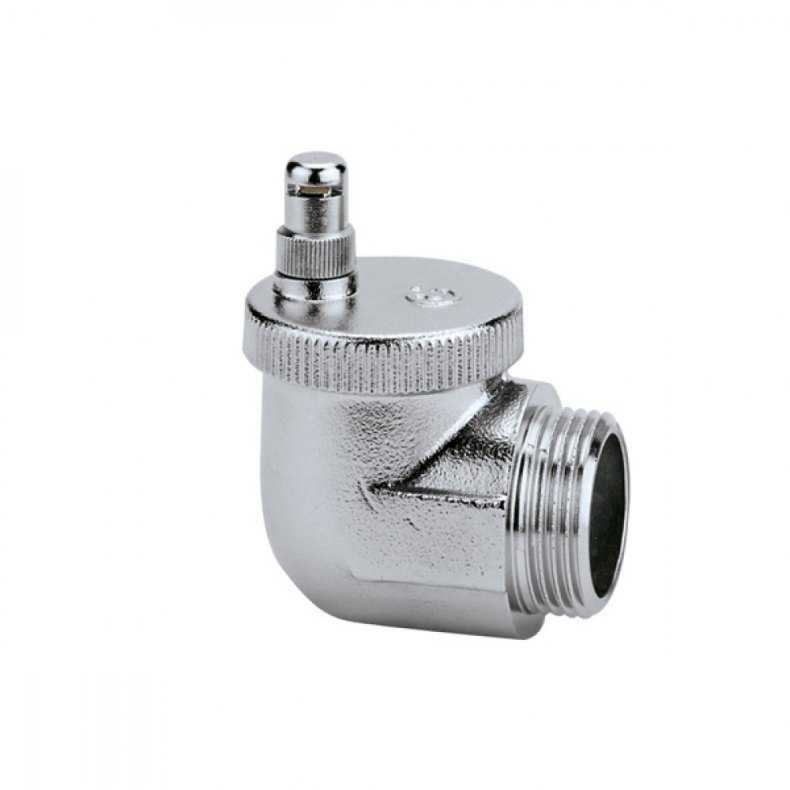

• Угловые;
• Прямого типа;
• Радиаторного типа.

воздухоотводчик автоматический для радиатора

Самыми востребованными считаются распространённые аппараты с прямой подсоединяющей трубкой. Они часто используются в разных сферах. Конечно, воздухоотводчики действующие на автомате, спроектированы для выведения воздуха сквозь расположенные на верхах – точки теплопроводной сети.

Он убирает воздух, проникший, когда делали заливку жидкости в бачок котла. Ещё аппараты для выведения кислорода задействуют в отдельных циркуляционных насосах. Их цель – способствовать безотказной работе насоса. Устройство насоса способно передвигать лишь воду либо прочую жидкость.

воздухоотводчик автоматический tim

Проникновение воздуха в трубопровод грозит остановкой, поэтому вохдухоотводчик позволяет своевременно вывести кислород из труб.

Что делать, если воздушник не работает

Часто встречается неисправность воздушников, когда воздух из системы не сбрасывается. Это происходит, потому что отводное отверстие зарастает накипью. Время от времени его нужно освобождать от накипи и ржавчины.

Для этого его выкручивают, перед этим перекрыв от среды запорными вентилями и слив воду с ремонтного участка трубопровода

Далее клапан снимают, разбирают, осторожно чистят иглу. После завершения очистки, уплотняют детали корпуса и выполняют обратную установку

Специалисты рекомендуют с целью недопущения засорения автоматического воздушника установить фильтр Валтек для очистки сетевой воды. Для разборных конструкций, часто имеет место течь через уплотнитель между корпусом и головкой.

Заменить его практически невозможно, так как в торговой сети такие уплотнители не продаются, поэтому при возникновении такой неполадки лучше применять  фум-ленту либо силиконовый герметик. Причиной утечки может быть перекос поплавка, его просто исправить самостоятельно.

Таким образом, можно подвести итог, что воздухоотводчик, является обязательным элементом любой системы теплоснабжения и центральной, и индивидуальной, его установка действующими правилами. Для постоянного отвода воздушных пробок, без участия оператора, применяются автоматические воздухоотводчики.

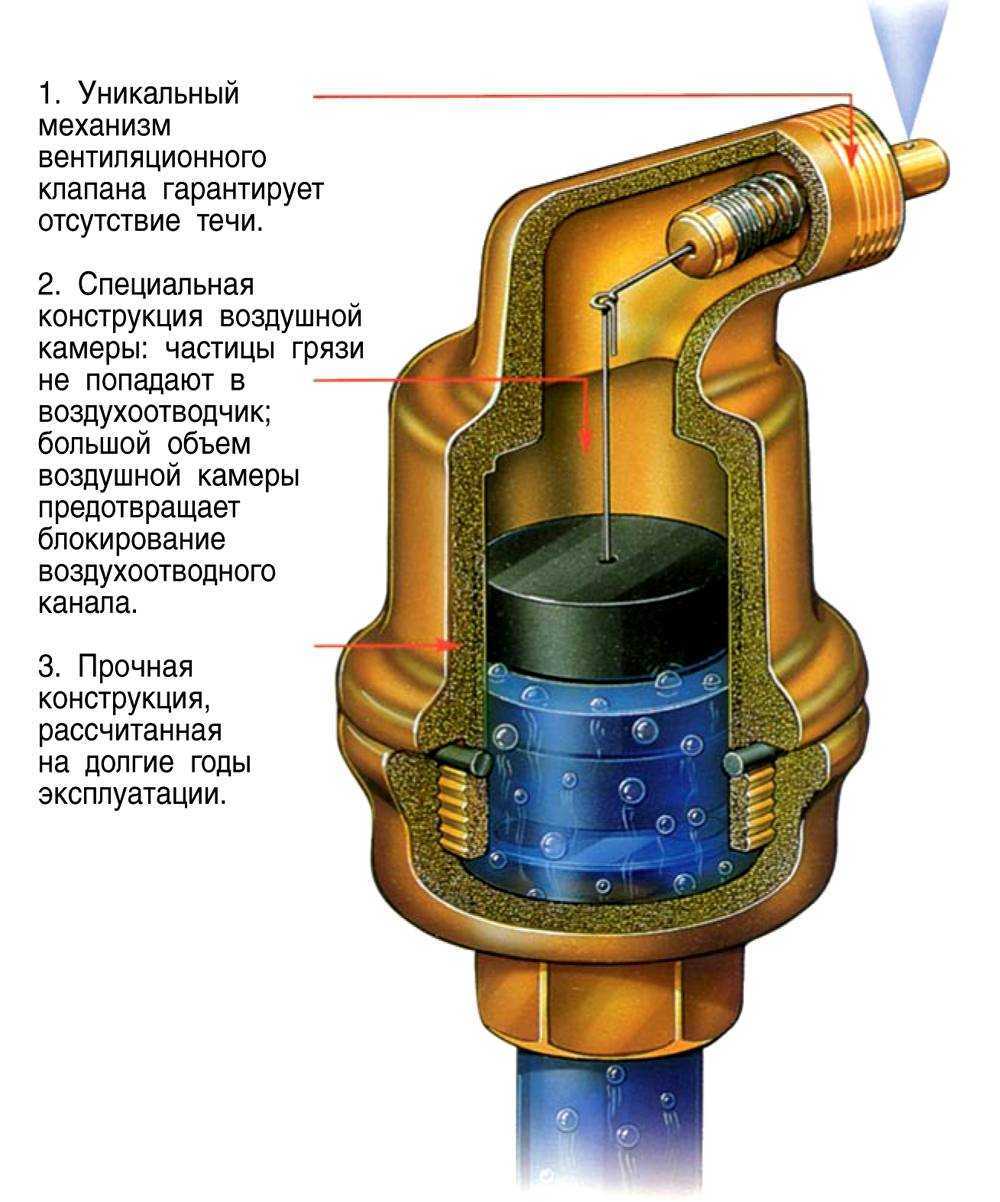

Устройство автоматического газоотводчика

Прибор изготавливают в виде полого корпуса с патрубком, который находится в нижней части корпуса. В цилиндре размещен поплавок из полимера, соединенный тягой с клапаном игольчатого типа.

Принцип работы прибора основан на применении силы тяжести плавучего поплавка. Когда он находится в верхней позиции, клапан закрыт, если опущен, краник открывается. Пластиковый поплавок соединен с пружинящим золотником. Когда внутрь устройства попадают пузырьки газа, поплавок опускается, и в определенный момент золотник освобождает отверстие для выхода газа. После его удаления корпус вновь наполняется теплоносителем, поплавок возвращается в первоначальное положение, золотник перемещается, закрывая отверстие. Механизм находится в режиме ожидания. Детально с устройством воздухоотводчика можно ознакомиться на фото.

1. Запорный колпачок предупреждает протечку воды при аварии и предохраняет отверстие от загрязнения. В новых моделях можно встретить вариант принудительного закрытия клапана, позволяющий устранять воздух и вручную.
2. Обратный клапан с встроенным автозапором предоставляет возможность обслуживания газоотводчика без слива воды.
3. Полезно поплавковое устройство и при освобождении системы или отдельного участка. Так как снижение уровня воды в камере автоматически приоткроет клапан, это поможет воздуху проникнуть внутрь, чтобы ускорить опорожнение.
4. Надежность работы газоотводчика зависит от гидростатического давления, это означает, что в теплосети должны соблюдаться нормы рабочего давления.

Принцип работы воздухоотводчика можно увидеть на этом ролике:

К недочетам конструкции можно отнести требовательность к чистоте теплоносителя. Грязная вода постепенно забивает отверстие, это нарушает герметичность выпускного клапана. Чтобы устранить течь, механизм разбирают и чистят .

Еще одно уязвимое место в таких моделях – протечка на участке с резьбой между корпусом прибора и верхней крышкой. Проблема возникает после разрыва уплотнителя. Кольцо-прокладку надо заменить или подмотать резьбу фум-лентой.

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

Как отремонтировать автоматический воздухоотводчик?

Какие могут быть неисправности у автоматических воздухоотводчиков?

«Благодаря» теплоносителю низкого качества на игле клапана могут выпадать соли жёсткости, из-за чего клапан будет неплотно прикрывать выпускное отверстие – воздухоотводчик начинает течь. Исправить это просто: откручиваем крышку корпуса, зачищаем иглу и прочий механизм, снова всё собираем. Проблема будет решена до следующего образования солей жёсткости на деталях клапана.

Ещё возможная неисправность – разрушение уплотнительного кольца под крышкой корпуса. Теплоноситель в этом случае тоже начинает подтекать, но уже из-под крышки. Исправить тоже просто: или заменить кольцо, или подмотать фум-ленты на резьбу на корпусе.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Причиной скопления микропузырьков газа могут служить и ошибки при монтаже отопления. В большей степени это относится к отсутствию уклонов труб, предупреждающих застой воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для отопления. В таких проблемных участках необходима установка дополнительных устройств отвода воздуха.

• Уменьшение теплоотдачи радиаторов: верхняя часть, заполненная воздухом, остается холодной.
• Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
• Нарушение циркуляции: движение теплоносителя может быть частично или полностью прекращено.
• Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу из строя прибора.
• Дополнительный шум: радиаторы, насос, трубы постоянно шипят.

Алюминий, присутствующий в составе современных сплавов для батарей, служит катализатором разложения воды. Пузырьки газа скапливаются в местах, где есть заторы для свободной циркуляции, и создают пробки.

Нередко воздушные блоки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в приборы отопления устанавливают ручной воздухоотводчик – кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название раритетной модели – радиаторный игольчатый воздушный клапан.

На сегодняшний день для современных батарей разработаны разные виды автоматических клапанов для удаления газов, не требующие регулярного контроля. Увидеть такую модель в разобранном виде можно в этом видео ролике:

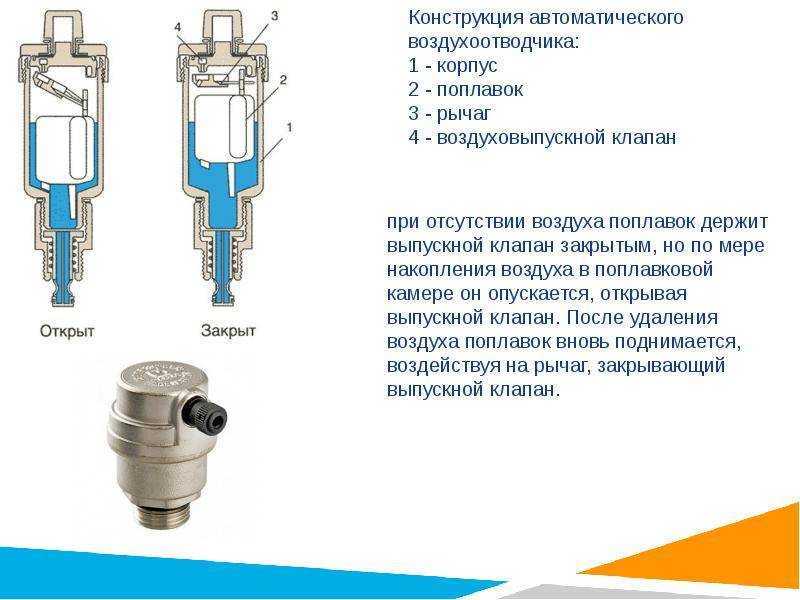

Как работает автоматический воздухоотводчик

Залитый холодный теплоноситель в отопительной магистрали имеет свойство выделять воздух при нагревании, для его стравливания применяют автоматический сброс воздуха из системы отопления.

Принцип действия всех автоматических приборов заключается в открывании стравливающего отверстия при появлении воздуха во внутренней области корпуса воздухоотводчика. Элементом, реагирующим на присутствие воздуха, является погруженный во входной патрубок устройства поплавок, который связан с клапаном, закрывающим отверстие для выхода воздуха. Автоматическое устройство работает по следующему принципу (рис. 3):

1. Когда отопление функционирует нормально, находящийся в пространстве цилиндрической рабочей камеры поплавок находится в верхнем положении и связанным с ним конусообразным штоком запирает выходной канал.
2. Если воздух скапливается в верхней части бачка, поплавок уходит вниз вместе с запирающим штоком и происходит отпирание воздушного клапана, воздух стравливается из устройства.

Рис. 4 Автоматический клапан сброса воздуха из системы отопления

Устройство

На рынке представлены различные конструкции автоматических клапанов для спуска воздуха, рассмотрим конструкцию и функционирование одного из распространенных видов.

Данная модель (рис 4.) имеет составное устройство корпуса из латуни, включающего основную часть 1, которая вкручивается в трубопровод, и его крышку 2 с запорным механизмом, соединенную с основой через уплотнительное кольцо 10.

В нерабочем состоянии поступающая через входной патрубок снизу жидкость поднимает пластмассовый поплавок 3, он через флажок давит на подпружиненный (пружина 7) держатель 5 с золотником 6, который запирает проходной канал в жиклере 4.

Жиклер 4 располагается в боковой части воздушного отводчика и подсоединен к корпусу через уплотнительное кольцо 8, в верхней части прибора имеется пробка 9, которой регулируют проходной канал выпускного отверстия для сброса воздуха или перекрывают его полностью при необходимости.

При появлении в поплавковой камере воздуха, он вытесняет воду, в которой плавает поплавок 3, элемент опускается вместе с флажком, а пружина 7 отталкивает золотниковый держатель от выходного канала – происходит стравливание воздуха. При уменьшении объема сброшенного воздуха в рабочую камеру снова поступает вода, поплавок всплывает и перекрывает канал с помощью запорного механизма.

Обычно при подключении воздухоотводчика используют переходники из отсечного обратного клапана, представляющего собой подпружиненный запорный механизм и связанный с ним флажок. При вкручивании воздухоотводчика он давит на флажок отсечного клапана, последний опускается вниз и открывает путь воде к корпусу воздушника.

При демонтаже отводчика для замены, проведения профилактических или ремонтных работ, освобожденный подпружиненный флажок вместе с запорным клапаном поднимается вверх и перекрывает канал поступления теплоносителя.

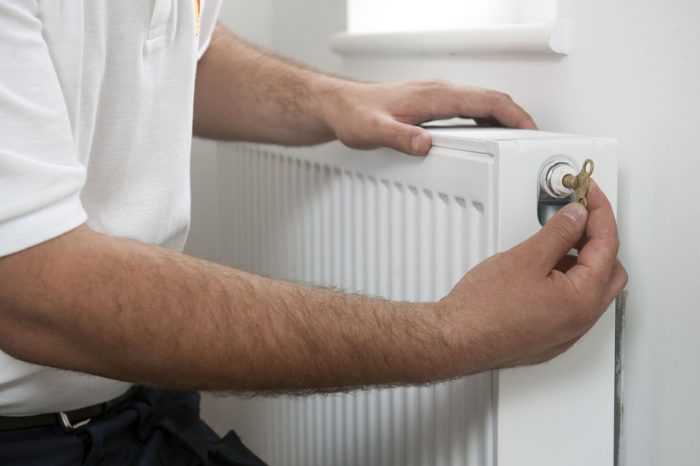

Рис.5 Ручной воздушный клапан системы отопления в батарее

Технические характеристики

Основным материалом изготовления корпусов ручных и автоматических воздушных клапанов для стравливания воздуха из систем отопления является латунь, покрытая никелем (намного реже используют бронзу), отводчики имеют следующие характеристики:

• Монтаж – в самых высоких точках отопительных контуров на прямом участке.
• Допустимая температура рабочей среды – от 100 до 120º С.
• Максимальное давление 10 бар (атмосфер).
• Подсоединительной диаметр выходных патрубков 1/2“, 3/4″ (наиболее распространенные размеры, обозначается в метрической раскладке Dy 15 и Dy 20, что соответствует 15 и 20 мм), 3/8″, 1” дюйм.
• Тип подключения – прямое и угловое.
• Расположение выпускного штуцера – сверху, сбоку.
• Комплектация – иногда поставляется вместе с отсечным клапаном
• Рабочая среда – вода, незамерзающие теплоносители с содержанием гликоля до 50%.
• Материал изготовления поплавка – полипропилен, тефлон.
• Срок службы приборов из латуни может достигать 30 лет.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

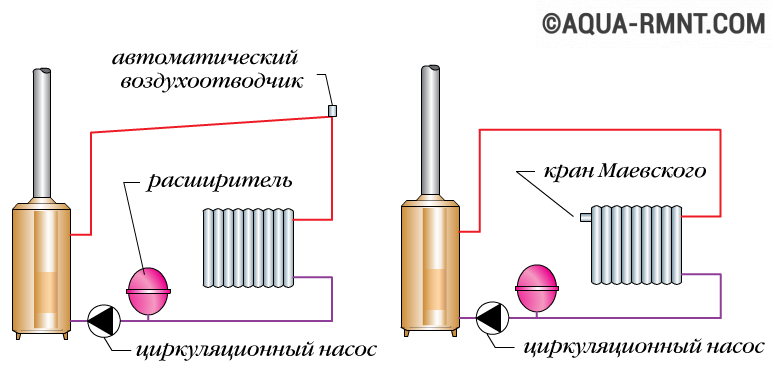

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Методы удаления воздуха

Существует множество устройств, направление работы которых — снижение уровня насыщенности газами в воде. Некоторые централизованно абсорбируют воздух, скапливающийся в системе. Другие работают «точечно», что более эффективно при работе с крупными системами. Мы предлагаем вам три основных способа провести деаэрацию.

Вентиляционные отверстия

Вывод пузырьков воздуха через вентиляционные отверстия, расположенные на верхних концах стояков и в тех секциях трубопровода, в которых активно скапливается воздух.

Можно использовать как ручные, так и автоматические воздухоотводчики, которые выполняют функцию вентиляции, просто сбрасывая газовые накопления из вентиляционной камеры. Деаэрация установки в данном случае происходит автоматически и в непрерывном режиме.

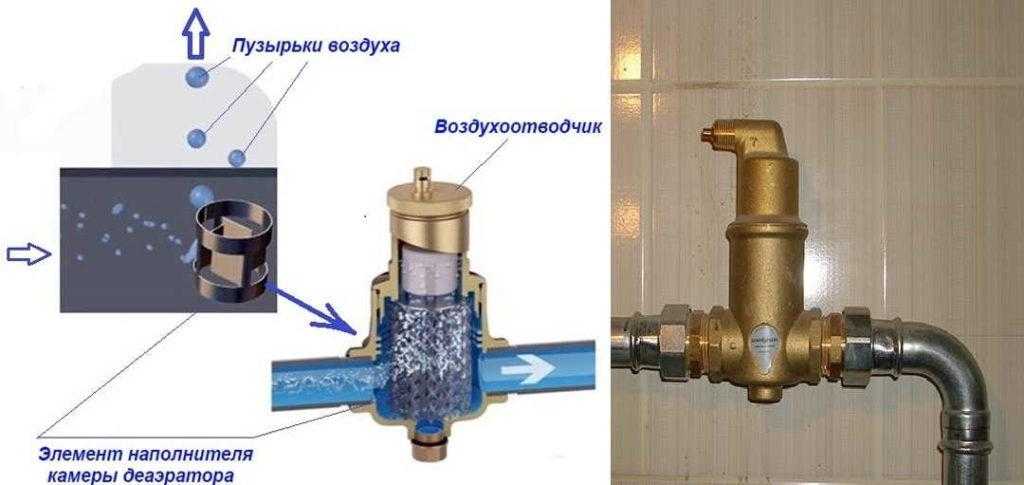

Вакуумный деаэратор

Не менее эффективным устройством для разделения газов (причём не только в виде свободных пузырьков газа и микропузырьков, но и уже растворенных в жидкости), является вакуумный деаэратор.

Мы помним, что воздух (смесь множества газов) выпадает в осадок во всех точках система, в которых фиксируется повышение температуры (эффект быстро нагретой воды) и падение давления (эффект открытия бутылки с газированным напитком).

Но что если газы растворены в воде? Для абсорбирования газа в воде на рынке доступны специальные вакуумные дегазаторы, конструкция которых намеренно создает условия для образования микропузырьков растворенных газов.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Из-за высокой эффективности данного метода, рекомендуется заранее позаботиться об установке хотя бы простейшего газового датчика, который бы автоматически отключал устройство, если количество растворенных газов достигло удовлетворительного и безопасного значения.

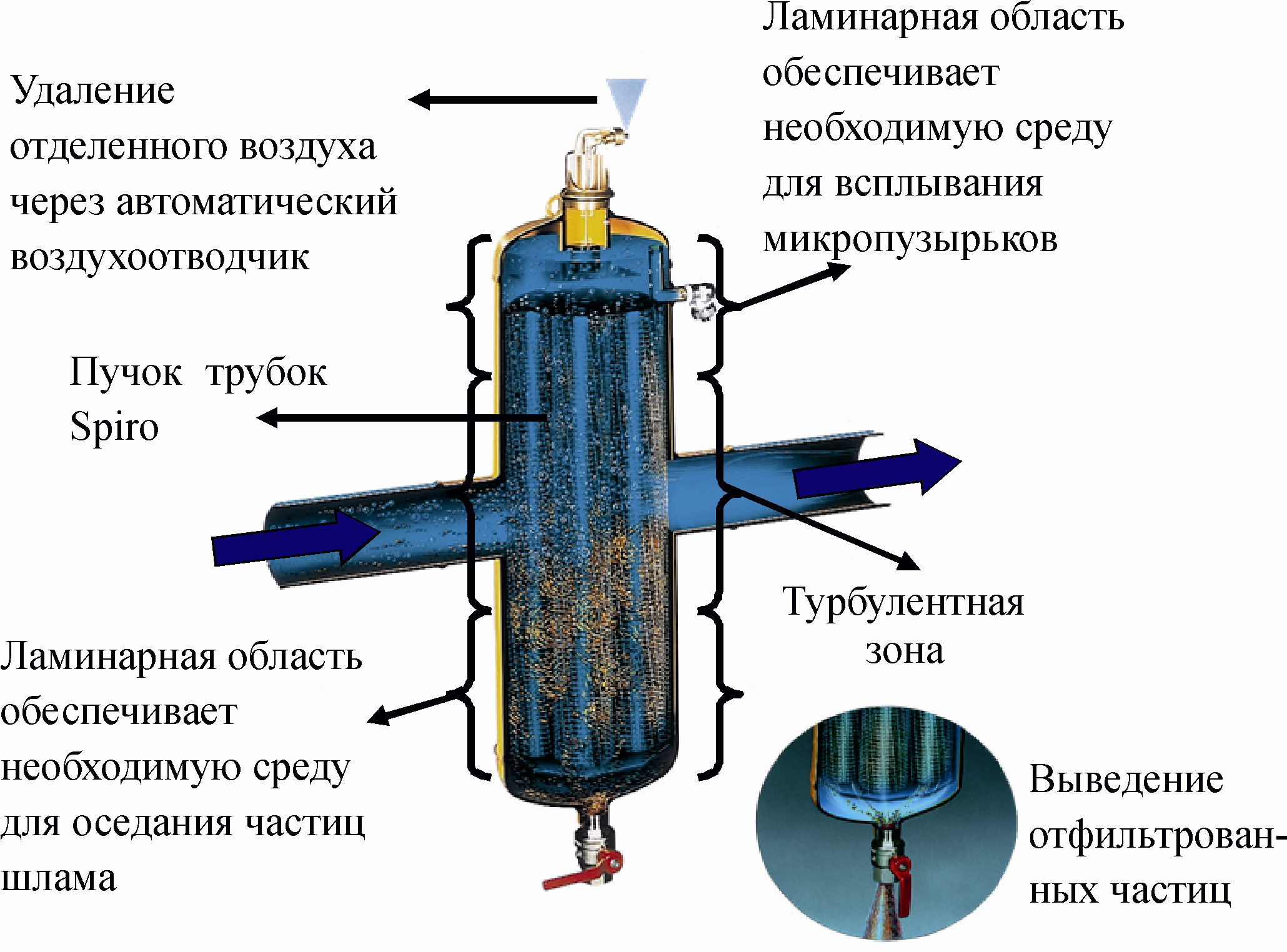

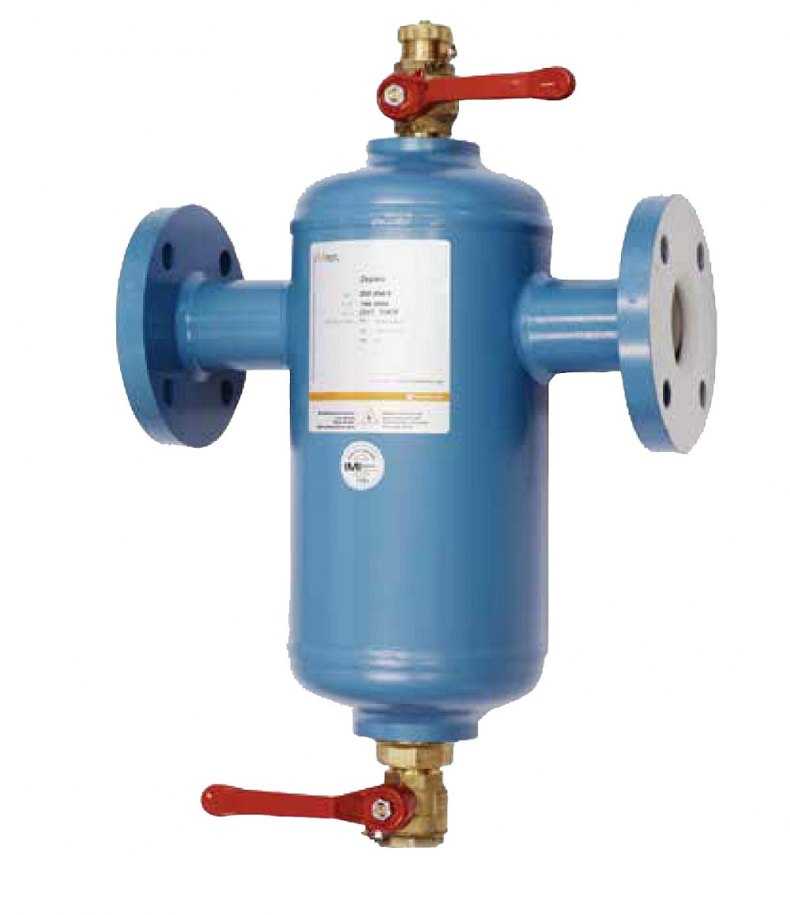

Сепараторы

Последний способ — удаление воздуха с помощью сепараторов. Это устройство представляет из себя небольшой железный цилиндр, оснащенный воздухоотводчиком, вентилем для выброса газа и специальным механическим разделительным элементом, который «отфильтровывает» поток воды от микропузырьков и частиц шлама, функционируя одновременно как воздухоотводчик, фильтр и деаэратор.

Преимущество сепараторов также в том, что они надежны, долговечны, имеют простую конструкцию и не требуют обслуживания.

На место установки сепаратора влияют внешние условия. Вспоминаем газовый закон Генри: «Газ будет растворяться в жидкости до тех пор, пока существует баланс между парциальным давлением газа и давлением в жидкости». Таким образом, чем выше температура и ниже рабочее давление, тем эффективнее будет происходить процесс деаэрации.

Сепараторы воздуха чаще используются в более крупных установках, характеризующихся быстрыми перепадами температуры, например, в каминах с водяной рубашкой. Их устанавливают в местах с повышенной температурой, где воздух чаще всего выпадает в виде микропузырьков, например, в каналах приточной вентиляции, прямо за камином.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Этот способ ликвидирует большую часть газов ещё в самом начале, предотвращая их распространение по всей установке. Аналогичную функцию выполняет гидравлическое сцепление, оснащенное специальной вставкой из сетки, улавливающей микропузырьки.

Степень очистки водяных потоков при использовании сепараторов намного выше, но и метод сборки отличается. Чтобы очистить максимальное количество отложений, рекомендуется размещать сепаратор за гидравлической муфтой или смесительным клапаном, несмотря на падение температуры.

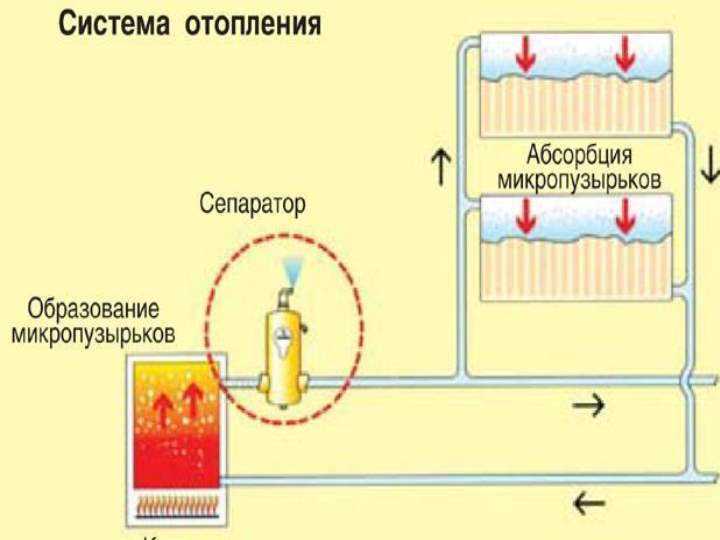

Зачем нужен сепаратор воздуха для отопления: 4 преимущества

Несмотря на то что практически все современные котлы отопления уже имеют штатное устройство отвода воздуха, сепаратор воздуха отопления предлагает неоспоримые преимущества в работе по обезвоздушиванию системы.

Установка сепаратора позволяет обеспечить несколько неоспоримых преимуществ в работе, по сравнению с обычными штатными устройствами для спуска воздуха из системы.

Прежде всего, это преимущество в принципе работы – обычный воздухоотводчик сначала аккумулирует определенное количество газов и только после того, как резервуар наполнится и в нем образуется определенное давление, он откроет клапан для выпуска газов. Сепаратор действует намного быстрее – в своем корпусе он изменяет направление движения потока, отделяет частички газа, и выводит их наружу. Казалось бы, принцип одни и тот же, но сепаратор начинает работать сразу после начала движения теплоносителя в контуре. Да и отвод воздуха он осуществляет намного быстрее.

Второе преимущество заключается в том, что сводится к минимуму вмешательство в виде открывания кранов на радиаторах для спуска воздуха. Сепаратор работает непрерывно, поэтому эффект от удаления воздуха намного лучше – нет необходимости постоянно подкачивать воду в систему после каждого обезвоздушивания радиаторов.

Третий момент – для того чтобы провести очистку от скопившегося в нижней части сепаратора грязной жижи нет необходимости отключать насос и заглушать котел. Достаточно просто открыть кран-дозатор и выпустить небольшое количество загрязненного теплоносителя.

И наконец, четвертое преимущество – сепаратор обеспечивает наиболее высокую степень очистки воды от вкраплений по сравнению с сетчатыми фильтрами.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

• Прямые приборы традиционного типа. Они монтируются только вертикально.
• Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
• Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

• для открывания используется металлическая или пластиковая рукоятка;
• чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
• для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.
