Эстетика и комфорт
Не последнюю роль играет также и эстетическая сторона вопроса. Все чаще потребитель предъявляет повышенные требования к интерьеру своего жилья. В моду вошли дизайнерские ремонты, предполагающие соответствие интерьера определенному стилю.
При этом далеко не каждый стиль способен принять «совковые» стояки в каждой комнате, а протекающие трубы способны превратить дорогой ремонт в жалкое зрелище достаточно быстро.
Горизонтальное расположение труб разводки позволяет спрятать их в стяжку пола, что значительно повышает визуальную привлекательность помещения и возможности художественного оформления интерьера.
Горизонтальное расположение труб разводки позволяет спрятать их в стяжку пола, что значительно повышает визуальную привлекательность помещения и возможности художественного оформления интерьера.
Кроме того, современный человек уже не хочет мириться с условиями и подстраиваться под климат. Вкладывая деньги в недвижимость, покупатель хочет получить комфортное во всех отношениях жилье.
В зимнее время температурный режим особенно изменчив: после сильных морозов может наступить резкое потепление, и температура возрастает в несколько раз. Естественно, если радиаторы будут греть, как и раньше, в квартире станет жарко.
Придется открывать окна и устраивать сквозняки, при этом возникает вопрос: зачем платить за тепло, когда оно излишне? Горизонтальные системы позволяют регулировать температурный режим каждой отдельной квартиры, а лучевые — каждой отдельной комнаты.
Горизонтальная и вертикальная двухтрубная обогревательная система
Отопительная двухтрубная система бывает вертикальной и горизонтальной. Различие в типе соединения всех элементов конструкции в один механизм. Вертикальная схема предполагает подключение всех частей системы к вертикально расположенному стояку. Среди плюсов можно отметить отсутствие воздушных пробок. Среди минусов – более высокую стоимость установки. Вертикальная двухтрубная система отопления многоэтажного дома является наиболее подходящей. Поскольку каждый этаж можно отдельно подсоединить к общему стояку.
Для одноэтажных домов более оптимальным вариантом считается двухтрубная горизонтальная система отопления здания. Такая схема имеет свои особенности. Все радиаторы подсоединяются к расположенному горизонтально трубопроводу. Особенно удобен такой тип обогрева в деревянных домах либо панельно-каркасных помещениях без простенков. Стояки, как правило, располагают в коридорах. Поскольку при горизонтальной системе внешне проводка выглядит не особо привлекательно, все трубы при проведении строительных работ стараются спрятать под стяжку.

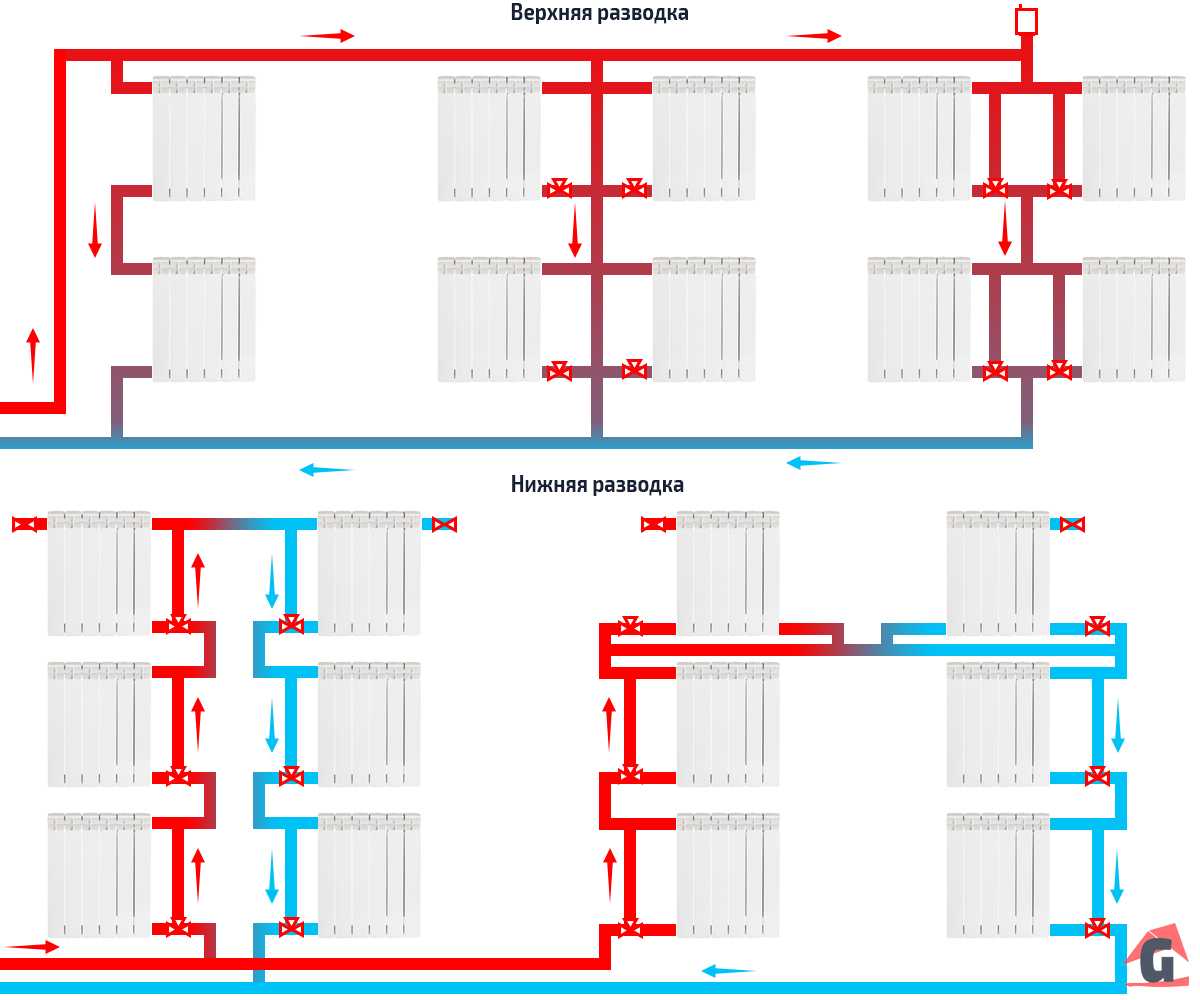

Разводка горизонтальной двухтрубной сети может быть нижней, верхней и комбинированной. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя. При этом подача воды к стоякам осуществляется через магистральные трубопроводы снизу.

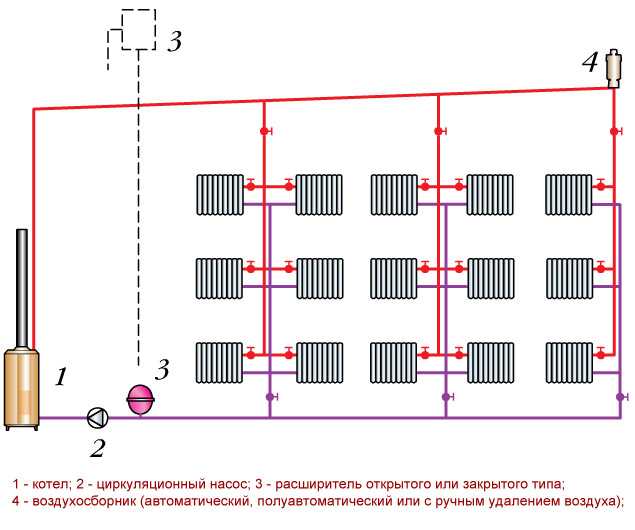

Обогревательная двухтрубная сеть с верхней разводкой
Верхняя разводка предполагает прокладку трубопровода на чердаке либо под потолком. Используется подобная система отопления двухтрубная с верхней разводкой крайне редко. Поскольку, отличается большим расходом материала и плохо вписывается в интерьер помещения. А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Подходит для районов с частыми отключениями электроэнергии, для небольших по площади помещений.
Двухтрубная вертикальная обогревательная система предполагает параллельное соединение батарей. Особенностью является то, что монтируется расширительный бачок. Разводящий трубопровод находится вверху. Теплоноситель из котла поступает во все батареи. Горизонтальная схема и вертикальная имеют различия: горизонтальная система отопления двухтрубная схема предполагает установку всех труб с небольшим уклоном.
Обогревательная двухтрубная сеть с нижней разводкой
Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. При такой разводке вода по трубам перемещается в направлении снизу вверх. Теплоноситель, пройдя обратные подводки, поступает в трубу благодаря нагревательным элементам. Потом вода попадает в котел. Надо отметить, что система отопления двухтрубная с нижней разводкой предполагает установку кранов Маевского. Это необходимо для профилактики образования воздушных пробок. Такие краны монтируют на каждой батарее отдельно.
Элеваторный узел
Минимальный джентльменский комплект для несложного элеваторного узла складывается из:
- Пары входных задвижек — на подающей и обратной нитках.
- Грязевика на подаче и, реже, на обратке.
- Фактически элеватора с соплом и подсосом.
- Домовых задвижек, отсекающих домовую систему отопления.
- Пары сбросов, разрешающих всецело осушить систему.
- Контрольных вентилей для температуры и замера давления.
Опционально смогут находиться:
- Врезки тёплого водоснабжения (по одной либо по две на каждую нитку). Во втором случае для обеспечения постоянной циркуляции через контур ГВС фланец между врезками на каждой нитке комплектуется подпорной шайбой.
- Врезки отдельных потребителей (торговых киосков, магазинов и т.д.). Тут шайбируется сама врезка на фланце перед запорной арматурой, шайба ограничивает расход воды через отдельный контур.
Однотрубная система — вертикальная и горизонтальная
В малоэтажном частном строительстве две данные системы применяются достаточно часто. Однако если для в один этаж загородных домов подойдёт разводка горизонтальная, то для двухэтажных только вертикальная. Тут нужно усвоить рабочий принцип системы и определиться, какую лучше подобрать.
Например, разводка горизонтальная труб попросит выполнения некоторых правил в процессе ее процесса установки. В особенности, конкретного уклона магистрали обратки. Тут следует точно выставить батареи отопления на одном уровне, чтобы не вышло перепадов высот верхних точек. Вот почему данная схема является не особенно простой. Разумеется, с ней можно справиться и собственными руками, однако даже специалисты говорят о трудности монтажа. А установка насоса циркуляционного решает все проблемы разом.
Например, не понадобится увеличивать добавочные части на батареях. Созданное в середине системы маленькое давление носителя тепла обеспечит его одинаковое распределение по всем устройствам для обогрева помещения. И это несомненный плюс. Не придется неукоснительно выполнять пропорции и параметры трубо-проводов и расположение радиаторов. Насос все это скомпенсирует. Но с ним есть и проблемы, из-за того что данный аппарат не прекращает работу от сети электротока. Маленькой сбой в подаче электричества — и все плюсы сразу становятся минусами. Вот почему даже во время установки насоса циркуляционного мастера пытаются держаться всех требований процесса установки системы.
Одноконтурная разводка дома в два этажа
Одноконтурная схема автономного отопления в два этажа сооружения выделяется тем, что в ее конструкции есть вертикальный стояк, распределяющий поток носителя тепла поэтажно.
Чтобы легче было настраивать этот поток, делают две вещи:
- Стояк врезают в магистраль до первого отопительного прибора на нижнем этаже.
- Тут же устанавливают вентиль запорного типа, благодаря которому возможно не только выключить цокольный этаж если будет необходимость, но и настраивать подачу носителя тепла. Например, уменьшив просвет, можно сделать больше подачу тепла на второй этаж.
Схема радиаторного теплоснабжения дома в два этажа
Это хорошая схема системы отопления, но у нее имеются и минусы:
- Самое первое, подобное отопление просит применения труб крупного диаметра.
- Второе, разводную магистраль необходимо делать в первую очередь с уклоном.
- Третье, вид трубо-проводов не выделяется красотой, а скрыть их порой нереально. Правда, все это возмещается тем, что система может очень хорошо работать с конвективной циркуляцией носителя тепла, другими словами без применения электрической энергии.
Однако если установить в нее циркулярный насос, то ее функционирование станет в несколько раз эффектнее. К слову, в данном случае отпадёт необходимость применения на обратке трубы крупного диаметра. Насос очень хорошо продавит тепловой носитель и в маленьких трубопроводах. Но не забывайте, что его работа может создавать некоторые сложности.
Что делать, если батареи холодные
Что может быть хуже, чем холодные батареи зимой? Это не только дискомфорт и нарушение температурных норм, но и угроза заболеть.
Важно знать, что ограничивает сроки возможного аварийного отключения тепла. Они совокупно не должны превышать 24 часа в месяц, и длиться не более 16, 8 и 4 часов подряд, если температура составляет не ниже 12, 10, и 8˚С соответственно
Если в отопительный период радиаторы остаются холодными, нужно обращаться:
- В диспетчерскую службу теплосети. Если им не известны причины, они обязаны проверить отсутствие тепла.
- В управляющую организацию (УК или др.). Возможно, именно они проводят ремонтные работы.
- В городскую жилинспекцию с жалобой на нарушение жилищных норм.
- В правоохранительные органы (Роспотребнадзор, прокуратуру), если тепло не восстановлено в срок и проблема не решается.
Если теплосеть не видит проблемы, возможно, потребуется независимая экспертиза по отоплению.
Однотрубная магистральная разводка
В такой системе есть несколько источников тепла, через которые проходят отопительные трубы. Теплоноситель продвигается по такой системе и отдает тепло приборам, расположенным на определенных участках контура. Однотрубное горизонтальное отопление в многоквартирном доме имеет хорошую эффективность и отличается сравнительно небольшой стоимостью.
Достоинства такой системы выглядят следующим образом:
- Минимальная стоимость;
- Простота монтажа;
- Износоустойчивость и длительный срок службы;
- Возможность полноценного прогрева здания любой площади.
Недостатки тоже есть:
- Возможность настройки температуры на каждом отдельном приборе ограничена;
- Слабая устойчивость к механическим повреждениям.
Какими они бывают
Вертикальные и горизонтальные
В сущности, все понятно из названия. Подающая и обратная трубы расположены параллельно перекрытиям или вертикально; радиаторы все так же врезаются между ними.
Однако же то, что мы видим в большинстве современных многоквартирных домов — два розлива в подвале и соединяющие их стояки, которые разрываются отопительными приборами — это двухтрубная горизонтальная система отопления.
А вот если те же радиаторы врезать не в разрыв стояка, а между подающей и обратной ниткой (стояки при нижнем розливе соединяются перемычкой на верхнем этаже или на чердаке попарно) — то прямо-таки волшебным образом у нас получится двухтрубная вертикальная система отопления.
Тупиковые и попутные
Если теплоноситель из подающего трубопровода, пройдя радиатор, продолжает по обратке движение в том же направлении — это попутная двухтрубная система. Если после приборов отопления направление меняется — тупиковая.
Тут выбор схемы определяется, прежде всего, наличием дверных проемов, которые трудно обойти трубами: если они есть — проще вернуть воду от радиаторов той же дорогой, которой она поступала в них.
С верхним и нижним розливом
В одноэтажном доме двухтрубная и однотрубная системы отопления в равной степени могут быть разведены и под полом, и по чердаку. В многоэтажном, как уже говорилось, чаще всего применяется двухтрубная с нижней разводкой обеих труб. Стояки, соединенные наверху попарно — перемычки между ними.
С точки зрения удобства обслуживания и безопасности в плане возможных затоплений квартир такая система, безусловно, удобнее. Однако если вынести подающий трубопровод на чердак — мы получим большой пряник: удобство запуска.
Инструкция по запуску сброшенной системы с нижним розливом выглядит так:
- Медленно открываем задвижку на обратном трубопроводе и ждем, пока система заполнится водой. Медленно — чтобы избежать гидроударов и отрыва радиаторов.
- Открываем задвижку на подаче.
- В следующие несколько дней имеем большое и светлое чувство с постоячным стравливанием воздуха из перемычек в квартирах. Пока в стояках стоят воздушные пробки — циркуляции нет.
В случае же верхнего розлива мы проделываем первые две операции, затем поднимаемся на чердак к расширительному бачку и открываем воздушник на нем. Или даже открываем выведенный в подвал с чердака сбросник. И — о чудо! — батареи становятся горячими.
С естественной и принудительной циркуляцией
В общем случае для циркуляции в многоквартирном доме используется либо перепад давлений между нитками теплотрассы, либо работа одного или нескольких циркуляционных насосов.
Двухтрубная система отопления с естественной циркуляцией в случае дома с одним-тремя этажами возможна, но требует выполнения двух условий:
- Верхний розлив. Подача вынесена на чердак.
- Подающий и обратный трубопроводы имеют ДУ не меньше 32 мм. Больше — лучше.
Первое требование связано с тем, что при верхнем розливе мы получаем готовый разгонный коллектор: нагретая котлом вода с меньшей плотностью устремляется вверх и оттуда самотеком опускается через радиаторы или конвектора, отдавая им тепло.
Второе — с гидравлическим сопротивлением трубопровода. Стенки создают определенное сопротивление току воды, и оно тем больше, чем меньше диаметр трубы. А перепад, приводящий воду в движение, при естественной циркуляции совсем мал.
Особенности вертикальной схемы разводки

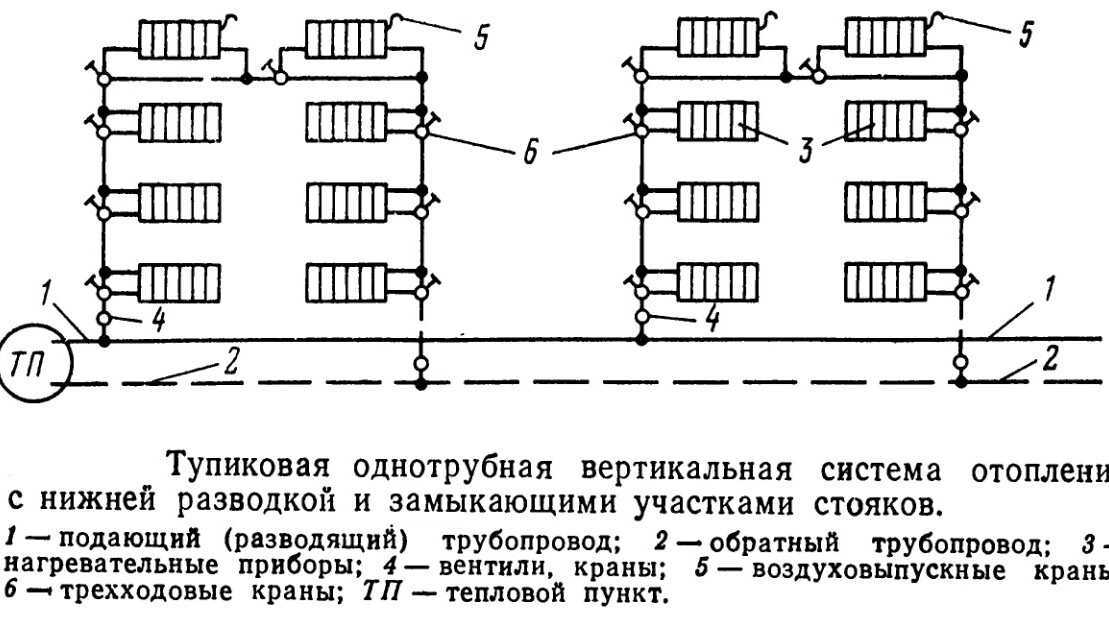

Типичная схема вертикального отопления
Чем же вертикальная однотрубная система отопления отличается от аналогичной горизонтальной? Прежде всего — минимальными тепловыми потерями. Это обеспечивается расположением подводящих магистралей. В отличие от горизонтальной трубы в вертикальной системе выполняют функцию тепловых стояков.
На самом деле вертикальная разводка отопления в первоначальном варианте встречается очень редко. Это связано с особенностью монтажа и распределения теплоносителя по всей системе. Подобная схема была популярна при проектировании домов «хрущевок». Из-за небольших площадей квартир устанавливать горизонтальную разводку труб было нецелесообразно. Поэтому и разработали вертикальную схему подачи горячей воды. Она имеет следующие особенности:
- Несколько тепловых стояков, к которым подключаются батареи. В большинстве случаев это была однотрубная система отопления;
- Возможность регулировать температурный режим радиатора. Это является следствием особенностей системы;
- Приток теплоносителя в комнаты осуществлялся по отдельным контурам.
Как видно из вышеописанного, вертикальная разводка системы отопления имеет ряд существенных недостатков. Именно поэтому она практически не применяется для частных домов, а также в современном многоэтажном жилом строительстве.
В некоторых случаях применима комбинированная схема, когда распределительный стояк делается горизонтальным, от него уже расходятся отдельные магистрали для подключения радиаторов в систему. Поэтому нужно выяснить, а целесообразно ли применять вертикальную разводку отопления для частного дома.
Для этой схемы рекомендуется выбирать вертикальные настенные отопительные радиаторы. Несмотря на свою высокую стоимость они лучше всего подходят для подобной системы.
Гидравлический расчет двухтрубной системы отопления.
В чем смысл этого предложения? Смысл очень простой, но, в тоже время, потребует несколько иного отношения к монтажу.
Если у вас установлен отопительный котел с выходным диаметром 32 мм, то трубная разводка выстраивается следующим образом.
До первого тройника вы монтируете трубу диаметром 32 мм.
От первого тройника на радиатор отходит труба 16 мм, т.е. минимального диаметра.
От первого тройника до второго монтируется труба диаметром 25 мм.
Со второго тройника на радиатор уходит труба опять же диаметром 16 мм.
Между вторым и третьим радиатором монтируется труба диаметром 20 мм, и на радиатор отходит труба 16 мм.
Такая система автоматически соблюдает регулировку обогрева разных комнат или помещений.
Принципы монтажа двухтрубной системы
Как вы заметили – везде на радиаторы отходит труба диаметром 16 мм. А как поступить, если радиаторов больше?
В таком случае выходную трубу с диаметром 32 мм разделяем на два плеча диаметром по 25 мм, далее на два плеча, а от них на два радиатора. Дальше идет два плеча диаметром 20 мм. Если этого недостаточно, то можно завершить разводку двумя плечами диаметром 16 мм. При этом количество радиаторов увеличится до восьми.
Если при подобном варианте трубной схемы температура в разных комнатах будет все равно несколько различаться, то для подгонки параметров необходимо будет провести регулировку вентилями или кранами на радиаторах
Описанная схема походит для котла отопления с выходом 32 мм, но существуют котлы и с другими диаметрами выходного патрубка. Для каждого диаметра придется подбирать диаметры труб.
Необходимо учитывать, что при увеличении количества радиаторов будет уменьшаться эффективность системы в целом.
При монтаже такой двухтрубной разводки надо обязательно подбирать необходимую мощность отопительного котла, от которой зависит уровень обогрева при любом варианте разводки.
Опубликовано 3 комментария
- Система отопления тихельмана
- Схемы котлов отопления частного дома
- Гидравлический разделитель совмещенный с коллектором
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

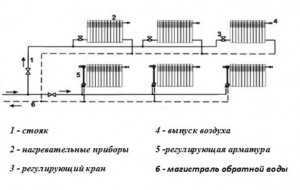

Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.
Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
Советы по выбору диаметров труб и подключению
Однотрубный вариант отопления можно спроектировать и смонтировать самостоятельно, не прибегая к сложным расчетам гидравлики. Упростим задачу и дадим полезные рекомендации по устройству одноконтурных систем:
- Максимальное число нагревательных приборов на одной петле закрытой «ленинградки» – 5 шт. Чтобы доставить к батареям нужный объем теплоносителя, хватит трубы Ø25 мм (Ду20). Подводки делаем из патрубков Ø16 мм.
- Если в силу объективных причин количество радиаторов на 1 кольце закрытой системы необходимо увеличить, сечение магистрали наращивается до диаметра 32 мм (Ду25), подводки – до 20 мм. Ставить на один трубопровод более 7 батарей экономически нецелесообразно, дешевле проложить 2 меньших линии.
Примеры устройства «ленинградки» в деревянном доме и офисном помещении
- Минимальный диаметр горизонтального коллектора при естественной циркуляции – Ду40, наружный – Ø48 мм. В двухэтажном доме разгонный стояк и начало раздающих ветвей делается из трубы Ду50 (Ø57 мм), отдаленные участки уменьшаются до размера Ду32. Вертикальные линии до радиаторов – Ду20—25 в зависимости от тепловой мощности обогревателей.
- Для автоматического регулирования теплоотдачи подбирайте полнопроходные клапаны с термоголовками. В стандартных радиаторных вентилях отверстие чересчур маленькое.
- Подключение к настенному либо напольному газовому котлу производится по типовой схеме, изображенной внизу на картинке. Похожим образом делается обвязка электрического водогрейного аппарата.
- К твердотопливному котлу «ленинградку» лучше присоединять через трехходовой смесительный клапан и буферную емкость. Поскольку в системе слишком мало теплоносителя, существует риск перегрева и закипания. Самотечную разводку, вмещающую более 200 литров воды, допускается подключать к ТТ-котлу напрямую.
Типовая схема стыковки двухконтурного настенного котла с «ленинградкой»
Перечисленные рекомендации помогут правильно организовать отопление, если применять однотрубные разводки с умом. Разбор распространенных ошибок и вопросов касательно монтажа «ленинградки» смотрите в очередном видео:
Горизонтальная разводка
Такой тип широко применяется при отоплении частных одноэтажных домов и квартир, которые оборудованы автономной системой отопления. Горизонтальную разводку удобно монтировать и обслуживать. Такая схема в основном используется в двухтрубных и лучевых системах отопления, что делает такую ее наиболее популярной. Горизонтальная схема позволяет подсоединять отопительные приборы в различных вариациях, что ощутимо повышает теплоотдачу системы отопления – в целом.
Горизонтальная разводка отопления имеет три разновидности:
Однотрубная
Отопительная система, которая построена по однотрубному принципу, широко применяется в квартирах многоэтажных домов. Нагретый теплоноситель в такой системе отопления сперва поднимается на самый последний этаж, а потом спускается по нисходящей линии отопительного контура. Именно к этой линии подсоединяются все отопительные приборы. У однотрубной разводки есть небольшой недостаток. Всё дело в том, что наибольшее количество тепла получают верхние этажи многоэтажки, а к самым первым этажам теплоноситель доходит уже немного поостыв. Следовательно, на верхних этажах будет наблюдаться избыточное отопление, а на первых этажах – недостаточное.
Однотрубная разводка системы отопления горизонтальной схемы также применяется в частных коттеджах, которые имеют 2-3 этажа. В данном случае однотрубная схема будет работать наиболее правильно, поскольку теплоноситель не будет остывать, проходя эти три этажа, и температура на всех этажах будет примерно одинаковой. Также однотрубная разводка имеет более высокое гидродинамическое сопротивление, нежели двухтрубная, и в однотрубной разводке наблюдаются более высокие теплопотери.
Однотрубная горизонтальная разводка отопления также имеет некоторые преимущества. Такую схему легко проектировать. Также однотрубная схема гораздо легче монтируется, и в процессе монтажа такой схемы используется гораздо меньше материалов. В однотрубной разводке наблюдается лучшая циркуляция теплоносителя, и в таких системах, особенно в частных домах, в качестве теплоносителя частоиспользуют антифриз.
Двухтрубная разводка
Горизонтальная разводка двухтрубного типа всё чаще используется в многоэтажных домах. При помощи такой разводки появляется возможность устанавливать приборы учёта расхода тепла, что позволяет экономить на оплате за отопление. Пользователь получает возможность платить за то количество тепла, которое он получил. Горизонтальная разводка в многоквартирных домах также позволяет:
Также система отопления с горизонтальной разводкой двухтрубного типа, которая смонтирована в многоэтажном доме, позволяет организовать в квартире систему «теплый пол». В многоэтажном доме горизонтальная система отопления распределяется по зонам – несколько этажей на каждую зону.
В двухтрубном отопительном контуре горизонтальной схемы вода или антифриз циркулируют от котла к отопительным приборам. После того, как теплоноситель отдаст тепло, через обратную магистраль (обратку) он возвращается опять в отопительный котёл. Таким образом в двухтрубном отопительном контуре имеются две магистрали – подача и обратка. Системы отопления, которые построены по 2-х трубному принципу, подразделяется на два вида:
В открытых системах расширительный бачок устанавливается в самой высокой точке отопительного контура, и этот бачок также открытый (соединён с атмосферой). Через такой бак производится и подпитка отопительного контура.
В закрытых же двухтрубных отопительных системах горизонтальной схемы используется расширительные бачки мембранного типа. В таком бачке есть две камеры. Первая камера заполнена сжатым воздухом, а вторая камера соединена с отопительным контуром. Закрытые отопительные системы двухтрубной конструкции не имеют связи с атмосферой, и теплоноситель в них находятся под давлением. Закрытые системы хороши тем, что из-за недостатка кислорода внутри контура в них гораздо медленнее происходят коррозионные процессы.
Система отопления в многоквартирном доме: схема подключения и особенности
Для обеспечения потребностей в отоплении жителей высотных зданий, хорошо подходят централизованные системы теплоснабжения. Централизованное теплоснабжение предполагает передачу подогретого теплоносителя из котельной по сети подведенных к многоэтажному дому изолированных труб. Централизованные котельные обладают достаточным КПД и дают возможность совмещать низкие эксплуатационные расходы и приемлемые показатели эффективности теплоснабжения многоэтажных домов.
Но для того, чтобы эффективность центрального теплоснабжения находилась на должном уровне, схема отопления в многоквартирном доме составляется профессионалами своего дела – инженерами-теплотехниками. Основополагающие принципы, по которым проектируется схема отопления дома, состоят в том, чтобы добиться максимальной эффективности обогрева при минимальной затрате ресурсов.
Подрядчики и строители заинтересованы в том, чтобы обеспечить владельцев квартир надежной и продуктивной системой теплоснабжения, поэтому схема отопления многоэтажного дома разрабатывается с учетом актуальной стоимости теплоресурсов, показателей тепловой отдачи отопительных приборов, их энергоэффективности и оптимальной последовательности подключения к контуру.
Вертикальная система
В некоторых многоэтажных домах используется иная схема отопления — вертикальная. Чаще всего ее устанавливали в советское время с 60 годов прошлого столетия по 99 год. Она была очень популярна из-за серьезной дешевизны прокладки труб. Эта система отопления также бывает как однотрубной, так и двухтрубной.
К преимуществам вертикальной системы отопления можно отнести серьезную экономию труб. По этой причине часть застройщиков продолжает возводить дома именно с этой разводкой. Недостатков значительно больше — невозможно перекрыть отдельные отопительные приборы, нет возможности контролировать их нагревание, за счет этого часто происходит перегрев и перерасход приборов. Теплоносители в этом случае часто несут большие и неоправданные потери. Помимо этих недостатков невозможно установить квартирные приборы учета затрат тепла.
Двухтрубная система выигрывает у своего предшественника. В этом случае есть две трубы-стояка — одна подает горячую воду в трубы, а вторая возвращает остывшую воду обратно. В этом случае теплоноситель способен попасть в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не перерасходовать тепло там, где это не требуется. Система отопления в этом случае регулируется. Но установка квартирных счетчиков все равно является невозможной. Протяженность труб сильно увеличивается, делая подобное устройство значительно дороже, чем вертикальная однотрубная.
Средства регуляции
В системах, организованных в многоквартирных зданиях, чаще используются простейшие механические термостаты, посредством которых выполняется настройка отопительного режима. Отключать такие регуляторы во время отсутствия людей в целях энергосбережения рекомендуется только в одноквартирных домах. Так как теплозащитные показатели материалов перекрытий и внутренних стен ниже, чем у наружных поверхностей, после отключения горизонтальной системы отопления обогрев жилья будет происходить за счет соседских квартир. По этой причине в жилых многоквартирных домах применяются термостаты, ограничивающие возможности настройки температурного режима как по максимальным, так и по минимальным значениям.
