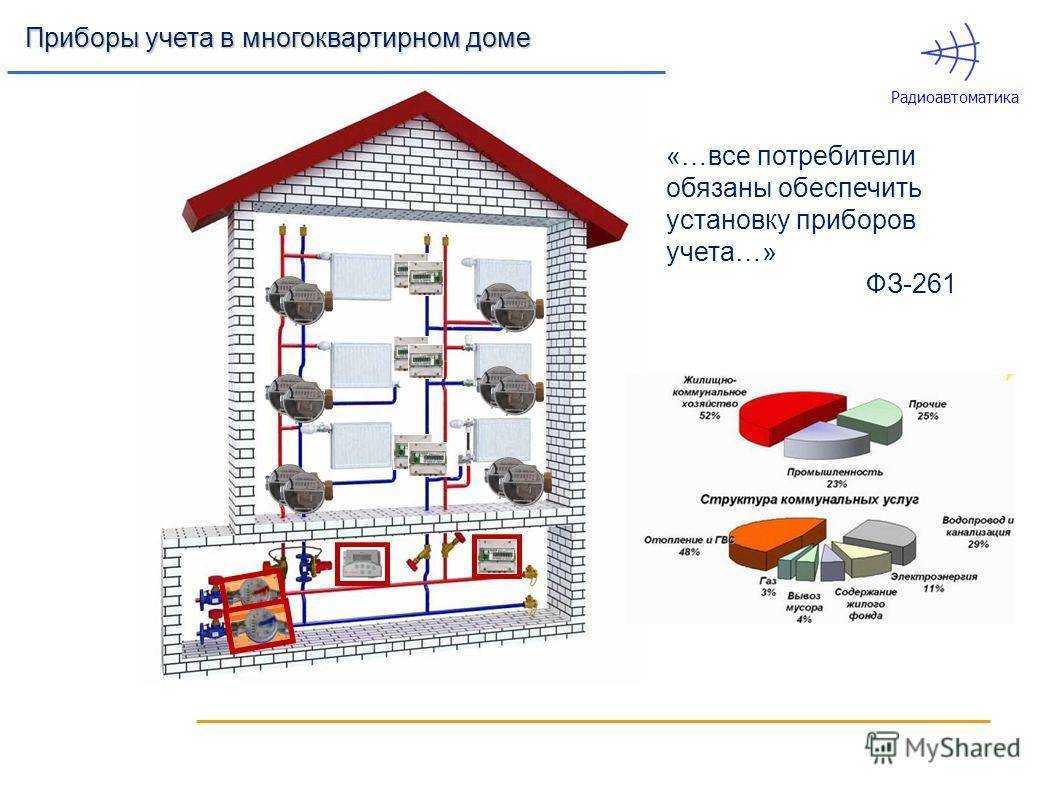

Лучевая система отопления в многоквартирном доме плюсы и минусы

Правила монтажа

Монтаж осуществляется с использованием металлопластиковой трубы одного диаметра и коллекторов. Обычно ставится шестнадцатая труба, и лишь для очень больших радиаторов может понадобиться двадцать пятая.

При монтаже трубу прокладывают от каждого коллектора к радиаторам, используя стандартные соединительные муфты, входящие в комплектацию коллекторов. Такие же стоят и на радиаторах. Остаётся всего лишь проложить к ним трубы в каналах, под полом или открытым способом, и закрепить их.

Монтаж расходомеров и циркуляционного насоса лучше доверить профессионалам. Дело в том, что сам насос чаще всего приходится монтировать в железную трубу, особенно с газовым или угольным котлом. Поэтому работа проводится с применением сварки.

Что рекомендуют специалисты

При монтаже лучевого отопления необходимо придерживаться советов мастеров:

  • воздухоотводы необходимо устанавливать, как на прямой, так и на обратной подаче коллектора;
  • оптимальное место установки компенсационного бака — на обратном трубопроводе, до циркуляционного насоса.
  • циркуляционные насосы лучше монтировать на каждом контуре.

Установка насосов на обратке, где температура теплоносителя более низкая, несколько увеличит их ресурс.


Циркуляционные насосы в системе отопления

Оборудование дома лучевой системой обогрева при кажущейся её сложности и затратности на самом деле при соблюдении всех технологий и рекомендаций будет выигрышным решением как по энергоэффективности, так и по предоставляемому комфорту.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

Нагревательный котел
. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.

Циркуляционный насос
. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения

Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов. Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость

Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.
Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.
Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

Шкафы
. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. , запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Двухтрубная система отопления с нижней разводкой: гибкость против нестабильного давления

Данный вариант монтажа двухтрубной системы отопления с принудительной циркуляцией отлично подходит для частных двухэтажных и более высоких домов. Каждая батарея сразу подключается к контурам «обратки» и подачи. Имеет много преимуществ:

  • снижение теплопотерь за счёт расположения труб в отапливаемых помещениях;
  • возможность запуска сразу после монтажа. Это позволяет проводить оставшиеся строительные и отделочные работы в отапливаемом помещении;
  • возможность поэтажного отключения. При необходимости можно отключить любой этаж и проводить там ремонт, сохраняя при этом комфортную температуру в помещениях. Это гарантирует устойчивую работу системы без рисков замерзания в холодное время;
  • индивидуальные температурные режимы во всех помещениях. Для каждой комнаты устанавливаются свои параметры, за счёт чего достигается высокая эффективность, при минимальном расходе топлива;
  • компактность. При нижней разводке двухтрубной системы отопления в частном доме все трубы подводятся с одной стороны, и их достаточно легко спрятать.

Двухтрубная система отопления частного дома при нижней разводке выглядит более эстетично, чем верхняя. Она даёт больше простора для регулировки температур, ремонт и техническое обслуживание можно проводить поэтажно, не оставляя весь дом без отопления.

Но такая система не лишена и недостатков:

  • большой расход труб, фитингов и других комплектующих, особенно по сравнению с однотрубной разводкой;
  • обязательное наличие воздухоотводчиков. Воздух в трубах и батареях может привести к полной блокировке движения теплоносителя – при любой температуре в котле трубы будут холодными;
  • снижение рабочего давления в подающей трубе.

1 – воздухоотводчик, препятствующий образованию воздушных пробок; 2 – термоголовка, предназначенная для механической регулировки температуры; 3 – запорная арматура; 4 – температурный датчик отопления.

Двухтрубная система отопления частного дома с нижней разводкой в комбинации с естественным движением теплоносителя практически не встречается.

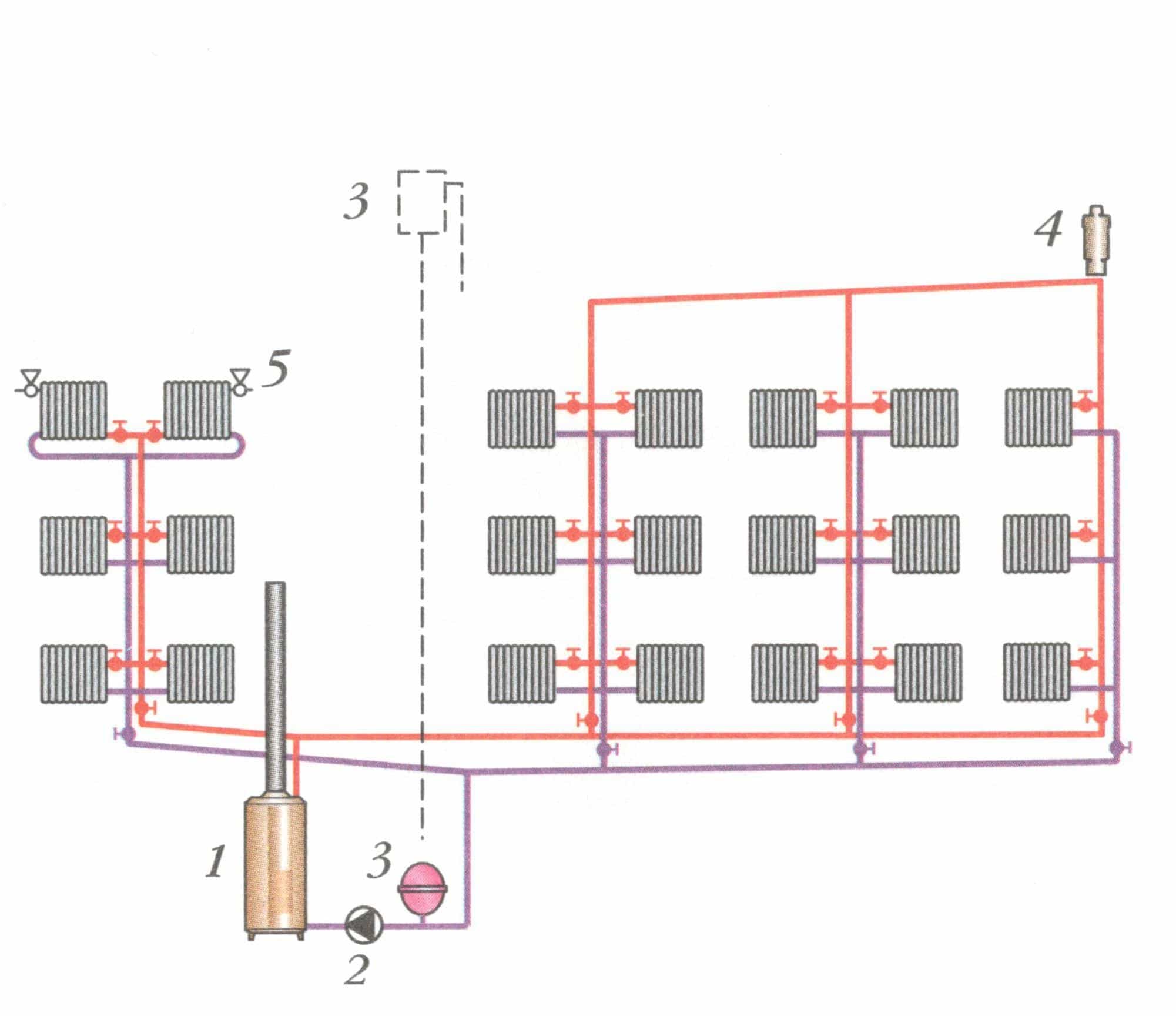

Схема двухтрубной отопительной системы с нижней разводкой. Здесь изображены по два возможных варианта циркуляционных колец и подключения батарей.

Причина в том, что в этом случае практически теряется смысл её применения, трубы всё равно проходят от потолка до пола в каждом помещении. К недостаткам такой системы добавляется обязательное наличие расширительного бачка открытого типа, который придётся устанавливать на чердаке и, следовательно, утеплять это помещение.

Разбор аргументов «за» и «против»

Начнем с минусов. Помимо материалоемкости, которая сказывается на стоимости проекта, является необходимость установки коллекторного шкафа, для которого понадобится дополнительное место.

На этом недостатки лучевой системы заканчиваются, и начинается гряда достоинств:

  • простое проектирование и монтаж, в рамках системы используются трубы одного диаметра;
  • при скрытом монтаже в стенах и полу нет соединений;
  • высокая скорость установки благодаря минимальному количеству соединений;
  • расширение функциональности за счет монтажа запорной арматуры, датчиков, воздухотводчиков и термоголовок для автоматизации работы отопительной системы;
  • регулировка температуры в каждом отдельном помещении, используя механические элементы или автоматику;
  • возможность отсечь любой радиатор без остановки отопительного процесса;
  • равномерный прогрев всех помещений.

Панель внешнего управления позволяет программировать работу отопления, включая автоматическую настройку в зависимости от погодных условий на улице. Благодаря установленным датчикам все жильцы могут задать любые комфортные для них параметры, находясь в конкретной комнате.

Лучевая система материально затратная в плане реализации, но опережает все остальные варианты в гибкости настроек и обеспечении эффективности всего отопления

Таким образом, лучевая схема разводки позволяет добиться высокой управляемости системой отопления и достичь оптимального расхода теплоносителя.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.


Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

  • определить места расположения радиаторов;
  • выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
  • изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
  • составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.


Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.


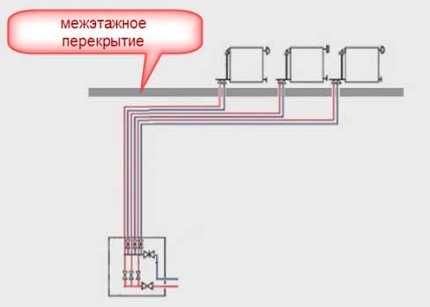

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.
