Гидравлический расчет трубопроводов в excel

Потери напора и давления

Расчёт параметров по описанным выше соотношениям был бы достаточен для идеальных моделей. В реальной жизни и объёмный поток, и скорость теплоносителя всегда будут отличаться от расчётных в разных точках системы. Причина тому — гидродинамическое сопротивление движению теплоносителя. Оно обусловлено рядом факторов:

Силами трения теплоносителя о стенки труб.
Местными сопротивлениями протоку, образуемыми фитингами, кранами, фильтрами, термостатирующими клапанами и прочей арматурой.
Наличием разветвлений присоединительного и ответвительного типов.
Турбулентными завихрениями на поворотах, сужениях, расширениях и т. д.

Задача нахождения падения давления и скорости на разных участках системы по праву считается наиболее сложной, она лежит в области расчётов гидродинамических сред. Так, силы трения жидкости о внутренние поверхности трубы описываются логарифмической функцией, учитывающей шероховатость материала и кинематическую вязкость. С расчётами турбулентных завихрений всё ещё сложнее: малейшее изменение профиля и формы канала делает каждую отдельно взятую ситуацию уникальной. Для облегчения расчётов вводится два опорных коэффициента:

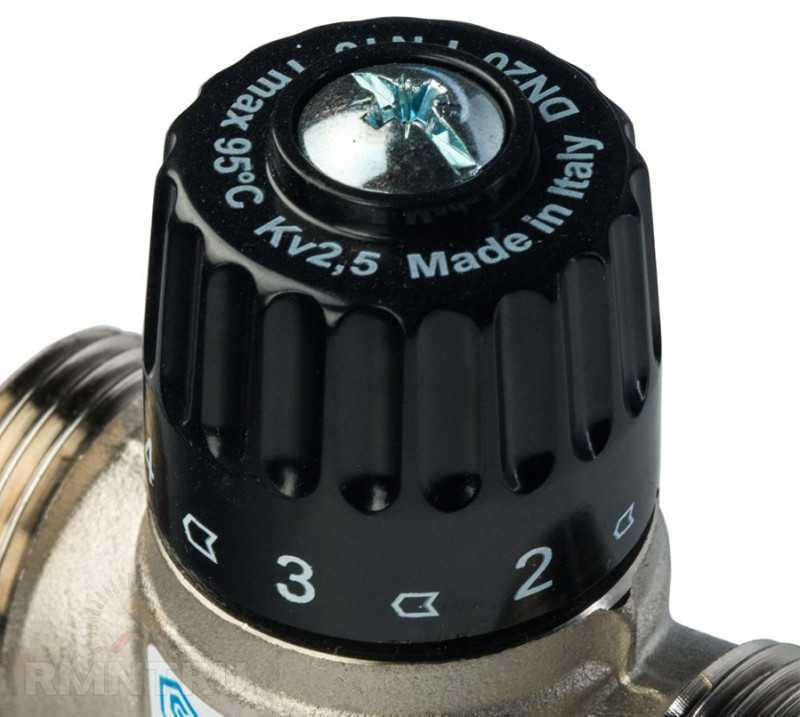

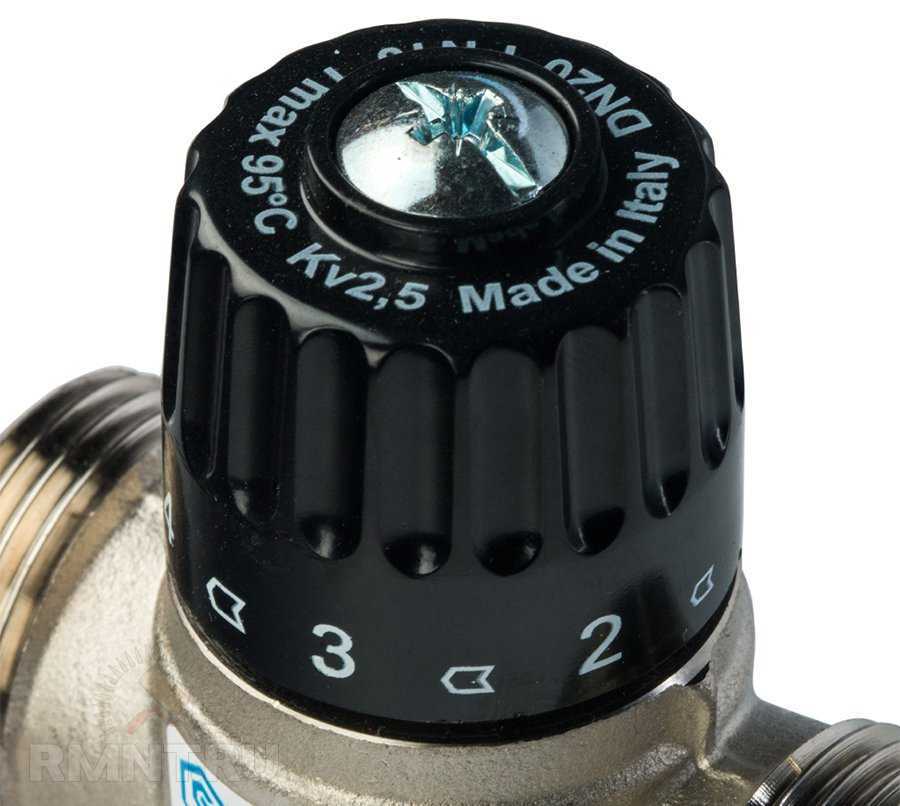

Кvs — характеризующий пропускную способность труб, радиаторов, разделителей и прочих участков, приближенных к линейным.
К_мс — определяющий местные сопротивления в различной арматуре.

Эти коэффициенты указываются производителями труб, клапанов, кранов, фильтров для каждого отдельно взятого изделия. Пользоваться коэффициентами достаточно легко: для определения потери напора Кмс умножают на отношение квадрата скорости движения теплоносителя к двойному значению ускорения свободного падения:

Δh_мс = К_мс (V 2 /2g) или Δp_мс = К_мс (ρV 2 /2)

Δh_мс — потери напора на местных сопротивлениях, м
Δp_мс — потери напора на местных сопротивлениях, Па
К_мс — коэффициент местного сопротивления
g — ускорение свободного падения, 9,8 м/с 2
ρ — плотность теплоносителя, для воды 1000 кг/м 3

Потеря напора на линейных участках представляет собой отношение пропускной способности канала к известному коэффициенту пропускной способности, причём результат деления нужно возвести во вторую степень:

Р = (G/Kvs) 2

Р — потеря напора, бар
G — фактический расход теплоносителя, м 3 /час
Kvs — пропускная способность, м 3 /час

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

диаметр труб и их пропускная способность;
местные потери давления по отдельным участкам системы отопления;
требования гидравлической увязки;
потери давления по всей системе (общие);
оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

Собрать исходные данные и систематизировать их.
Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

мощности радиаторов;
расхода теплоносителя;
расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

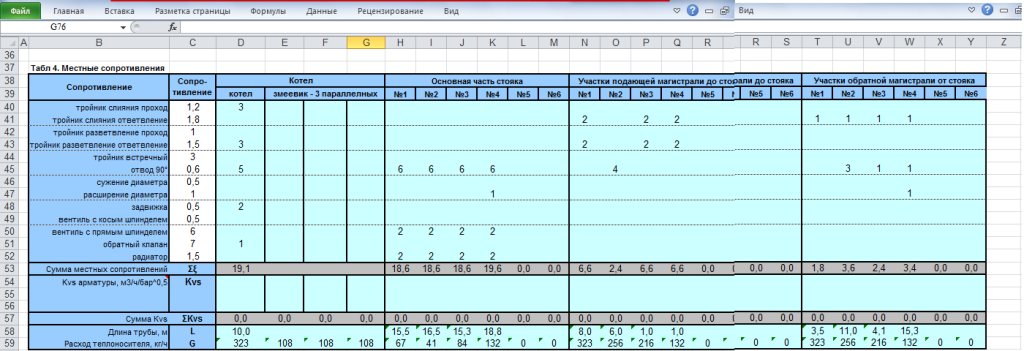

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δр_тр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δр_тр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов и вычисления сопротивлений в сложных цепях.

Особенности программ:

HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
«Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

диаметр и пропускную способность труб;
местные потери давления на участках;
требования гидравлической увязки;
общесистемные потери давления;
оптимальный расход воды.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор ).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал 5, спальня 18 и т.д.).

Комплексные задачи — минимизация расходов :

капитальных – монтаж труб оптимального диаметра и качества;
эксплуатационных:
- зависимость энергозатрат от гидравлического сопротивления системы;
стабильность и надёжность;
бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

по удельным потерям (стандартный расчёт диаметра труб);
по длинам, приведённым к одному эквиваленту;
по характеристикам проводимости и сопротивления;
сопоставление динамических давлений.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Согласно полученным данным осуществляют подбор насосов.

Комплексные задачи — минимизация расходов:

капитальных – монтаж труб оптимального диаметра и качества;
эксплуатационных:
- зависимость энергозатрат от гидравлического сопротивления системы;
стабильность и надёжность;
бесшумность.

Гидравлические сопротивления и их расчет

Виды гидравлических сопротивлений

При движении жидкости в трубе между нею и стенками трубы возникают дополнительные силы сопротивлении, в результате чего частицы жидкости, прилегающие к поверхности трубы, тормозятся. Это торможение благодаря вязкости жидкости передается следующим слоям, отстоящим далее от поверхности трубы, причем скорость движения частиц по мере удаления их от оси трубы постепенно уменьшается.

Равнодействующая сил сопротивления Т направлена в сторону, противоположную движению жидкости, и параллельна направлению движения. Это и есть силы гидравлического трения (сопротивления гидравлического трения).

Для преодоления сопротивления трения и поддержания равномерного поступательного движения жидкости необходимо, чтобы на жидкость действовала сила, направленная в сторону ее движения и равная силе сопротивления, т. е. необходимо затрачивать энергию. Энергию или напор, необходимый для преодоления сил сопротивления, называют потерянной энергией или потерянным напором.Потери напора, затрачиваемые на преодоление сопротивления трения, носят название потерь напора на трение или потерь напора по длине потока(линейные потери напора) и обозначаются обычно hтр.

Однако трение является не единственной возможной причиной, вызывающей потери напора. Резкое изменение сечения также оказывает сопротивление движению жидкости (так называемое сопротивление формы) и вызывает потери энергии. Существуют и другие причины, вызывающие потери напора, например внезапное изменение направления движения жидкости. Потери напора, вызываемые резким изменением конфигурации границ потока (затрачиваемые на преодоление сопротивления формы), называют местными потерями напора или потерями напора на местные сопротивления и обозначаются через hм.

Таким образом, потери напора при движении жидкости складываются из потерь напора на трение и потерь на местные сопротивления, т. е.:

hS = hтр + hм

Потери напора при равномерном движении жидкости в трубах

Найдем общее выражение для потерь напора на трение при равномерном движении жидкости в трубах, справедливое как для ламинарного, так и для турбулентного режимов.

При равномерном движении величина средней скорости и распределение скоростей по сечению остаются неизменными по всей длине трубопровода. Поэтому равномерное движение возможно лишь в трубах постоянного сечения S, так как в противном случае будет изменяться средняя скорость в соответствии с уравнением:

v = Q/S = const

Равномерное движение имеет место в прямых трубах или в трубах с очень большим радиусом кривизны R(прямолинейное движение), так как в противном случае средняя скорость может изменяться по направлению. Кроме того, условие неизменности характера скоростей жидкости по живому сечению можно записать в виде α= const, где α – коэффициент Кориолиса. Последнее условие может быть соблюдено лишь при достаточном удалении рассматриваемого участка потока от входа в трубу.

Если выделить на участке трубы с равномерно текущей жидкостью два произвольных сечения 1 и 2, то потери напора при перемещении жидкости между этими сечениями можно описать при помощи уравнения Бернулли:

z1 + p1/γ = z2 + p2/γ +hтр

где: z1 и z2 – перепад высот между центрами соответствующих сечений;p1 и p2 – давление жидкости в соответствующих сечениях;γ – удельная плотность жидкости, γ = gρ;hтр – величина потерянной энергии (потери на трение).

Из этой формулы выразим величину потерянной энергии hтр:

hтр = (z1 + p1/γ) — (z2 + p2/γ)

Это выражение называют уравнением равномерного движения жидкости в трубопроводе. Если труба расположена горизонтально, т. е. перепад высот между ее сечениями отсутствует, то уравнение примет упрощенный вид:

hтр = p1/γ — p2/γ = (p1 – p2)/γ

Продуктивность обогревательных систем

Каждый владелец дома должен не только знать, как рассчитать теплопотери, но и чем именно будут полезны полученные сведения. Сравнивая данные калькулятора теплопотерь по разным комнатам, можно определить насколько продуктивным является использование обогревательных систем. При получении оптимальных показателей для нескольких помещений и неудовлетворительных результатов по остальным комнатам можно сделать полезные выводы.

Полученный коэффициент укажет на необходимости дополнительного утепления или замены окон. В помещениях, защищенных от холода, следует установить термостат на систему обогрева. Это позволит регулировать температуру и создать нужные условия для комфортного проживания. Также пригодится точный расчет и владельцам коммерческих построек офисного типа, которые желают создать оптимальную рабочую атмосферу в зимние периоды для своих коллег и подчиненных.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений – Σ(ξ)

значение в D9 берётся из справочника;
значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337tср+0,000221tср2)	0,003368	Кинематический коэф. вязкости воды – n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003tср2-0,1511tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G1000/(ρ60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4G:(ρπ(d:1000)23600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=vd10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147Re при 2320≤Re≤4000 λ=0,11(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λv2ρ100/(29,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр9,8110000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)v2ρ/(29,8110)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс9,8110000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP9,8110000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
Жёлтые ячейки — вспомогательные предварительные расчёты.
Светло-жёлтые ячейки — результаты расчётов.
Шрифты:
- синий — исходные данные;
- чёрный — промежуточные/неглавные результаты;
- красный — главные и окончательные результаты гидравлического расчёта.

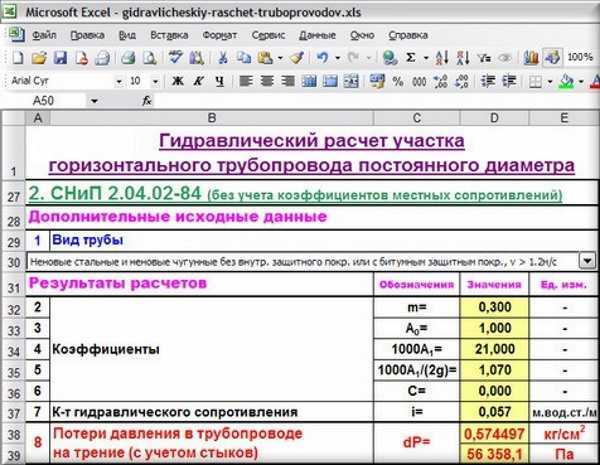

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

длина трубы100 метров;
ø108 мм;
толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Определение расхода и скорости движения теплоносителя

Наиболее известная методика расчёта гидравлических систем основывается на данных теплотехнического расчёта, которым определяется норма восполнения теплопотерь в каждом помещении и, соответственно, тепловая мощность радиаторов, в них установленных. На первый взгляд всё просто: мы имеем общее значение тепловой мощности и затем дозируем поступление теплоносителя к каждому нагревательному прибору. Для большего удобства предварительно строится аксонометрический эскиз гидравлической системы, который аннотируется требуемыми показателями мощности радиаторов или петель водяного тёплого пола.

Аксонометрическая схема системы отопления

Переход от теплотехнического расчёта к гидравлическому осуществляется путём введения понятия массового потока, то есть некой массы теплоносителя, подводимого к каждому участку отопительного контура. Массовый поток есть отношение требуемой тепловой мощности к произведению удельной теплоёмкости теплоносителя на разность температур в подающем и возвратном трубопроводе. Таким образом, на эскизе отопительной системы отмечают ключевые точки, для которых указывается номинальный массовый поток. Для удобства параллельно определяется и объёмный поток с учётом плотности используемого теплоносителя.

G — расход теплоносителя, кг/с
Q — необходимая тепловая мощность, Вт
c — удельная теплоёмкость теплоносителя, для воды принимаемая 4200 Дж/(кг·°С)
ΔT = (t₂ — t₁) — разность температур между подачей и обраткой, °С

Логика здесь проста: чтобы доставить необходимое количество тепла к радиатору, нужно сперва определить объём или массу теплоносителя с заданной теплоёмкостью, проходящего через трубопровод за единицу времени. Для этого требуется определить скорость движения теплоносителя в контуре, которая равна отношению объёмного потока к площади сечения внутреннего прохода трубы. Если расчёт скорости ведётся относительно массового потока, в знаменатель нужно добавить значение плотности теплоносителя:

V = G / (ρ · f)

V — скорость движения теплоносителя, м/с
G — расход теплоносителя, кг/с
ρ — плотность теплоносителя, для воды можно принять 1000 кг/м 3
f — площадь сечения трубы, находится по формуле π·r 2 , где r — внутренний диаметр трубы, делённый на два

Данные о расходе и скорости необходимы для определения условного прохода труб развязки, а также подачи и напора циркуляционных насосов. Устройства принудительной циркуляции должны создавать избыточное давление, позволяющее преодолеть гидродинамическое сопротивление труб и запорно-регулирующей арматуры. Наибольшую сложность представляет гидравлический расчёт систем с естественной (гравитационной) циркуляцией, для которых требуемое избыточное давление рассчитывается по скорости и степени объёмного расширения нагреваемого теплоносителя.
