Распределительный коллектор отопления

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

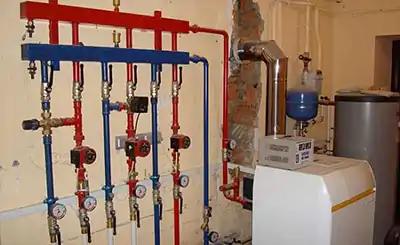

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

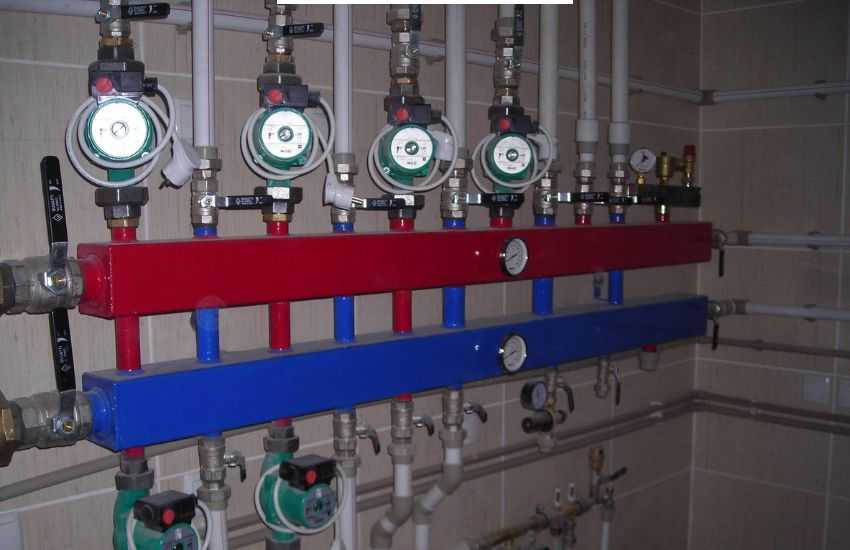

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Устройство гребенки отопления

Рассмотрим более подробно конструкцию коллектора. Говоря в общем, гребенка считается централизованной установкой, благодаря которой рабочая среда движется по местам назначения, а также она позволяет задавать нужный температурный режим в том или ином участке.

Данный узел можно назвать временным накопителем теплоносителя. Устройство можно сравнить с бочкой, которая наполнена жидкостью. Вода выходит из нее через несколько отверстий под одним и тем же напором. Именно на способности равномерно выпускать нагретую воду основан принцип работы тепловых коллекторов для отопления.

Чаще всего для изготовления гребенки используется нержавеющая сталь или черный металл. Посредством выводов к нему подключаются приборы отопления. Число выводов равняется количеству приборов, которые будут функционировать с коллектором. Если количество устройств, которые будут подсоединяться к распределительной гребенке будет увеличиваться, то в любой момент можно нарастить узел.

Помимо выводов в конструкцию каждого коллектора входит запорная арматура. Обычно она представлена отсекающими и регулировочными кранами. Первые предназначены прекращения подачи теплоносителя из системы в отдельные узлы. Благодаря регулировочным кранам можно уменьшать либо, наоборот, увеличивать объем воды, которая подается.

Также в комплектации коллектора предусмотрены клапаны для слива воды и выпуска воздуха. В этом участке лучше всего установить счетчики контроля тепла. Таким образом, все элементы, которые отвечают за надежное и эффективное функционирование гребенки, будут располагаться в одном месте.

https://youtube.com/watch?v=bu9pabc2tkA

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

Количество контуров, куда будет направлен теплоноситель. Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики. Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее. Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки. Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца. Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту

Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы. Они соединяются по конструкции чертежа в соответствии с назначением каждой. Соединение производится при помощи сварочного аппарата. Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются. Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне. Коллектор надо покрасить и высушить. Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

gidotopleniya.ru

На что следует обратить внимание

Любые гелиоустановки характеризуются номинальной мощностью, которая обозначается в киловаттах. Это количество энергии, которое вырабатывается при ярком солнце в зените. Это означает, что эффективность системы будет снижаться утром и вечером. Ночью, скорее всего, можно будет использовать горячую воду только из бойлера, где вода копилась на протяжении целого дня.

Выбирая модель коллектора, обратите внимание на то, можно ли его использовать в зимний период. И на то, какая мощность должна быть у системы, к которой коллектор подключается. Установка коллекторов обычно осуществляется на крышу или на каркас, который монтируется отдельно

Установка коллекторов обычно осуществляется на крышу или на каркас, который монтируется отдельно.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи. Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

• Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
• Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
• Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

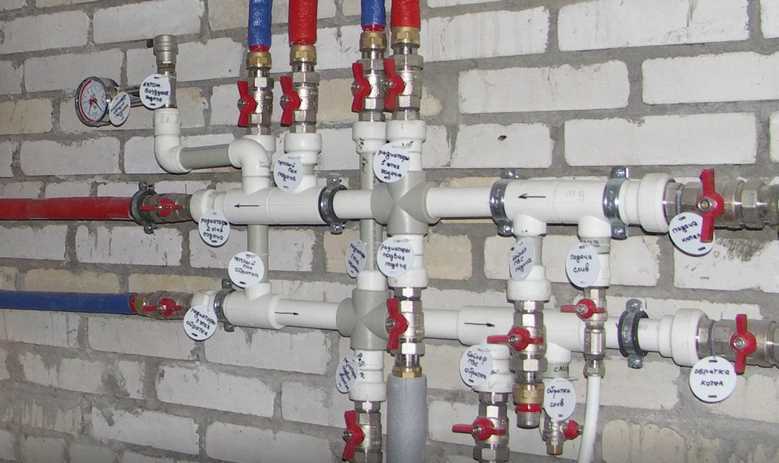

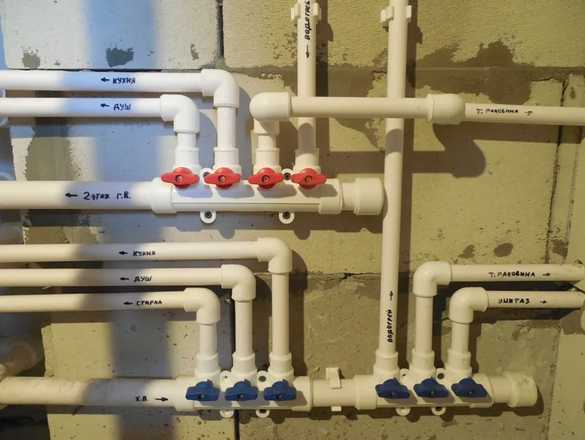

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

1. Гребёнка  для установки кранов и любых сантехприборов на своё усмотрение.2. С компрессионными фитингами — предназначена для монтажа труб из металлопласта или сшитого полиэтилена.3. Для монтажа труб из полипропилена.4. Под евроконус. Подходит для монтажа труб практически из любого материала через переходник (евроконус).

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления – наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом – в радиаторах без воздуха водный поток будет равномерным.

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.

Рис. 2  Воздухоотводчик для сброса воздуха из системы отопления – конструкция

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.2. Буферный бак.3. Горячая вода.

4. Холодная вода.5. Котроллер.6. Теплообменник.

7. Помпа.8. Горячий поток.9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.2. Защитное стекло.

3. Абсорбционный слой.4. Алюминиевая рама.

5. Медные трубки.6. Теплоизолятор.7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.2. Корпус теплообменника.3. Теплообменник (коллектор)

4. Герметичная пробка.5. Вакуумная трубка.6. Конденсатор.

7. Поглощающая пластина.8. Тепловая трубка с рабочей жидкостью.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Коллекторы для отопления: разновидности устройств

Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.

По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.

Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.

Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки

Как выбрать радиаторную коллекторную группу разводки?

Стоит отметить, гребёнки для распределительных радиаторных групп разводки по своей конструкции довольно схожи.

При этом выбор между ручным и автоматическим механизмом – это вопрос собственного комфорта и стоимости. Для радиаторов это вовсе не обязательно, тем более что всю автоматику можно добавить позднее.

Материал

Материал бывает следующего вида:

• Сталь. Изделия выполненные из этого материала очень долговечные и дорогостоящие. Они предназначены для тех, кто хочет получить качественный коллектор на долгое время. Такие гребёнки способны выдержать очень большое давление;
• Латунь. Коллектор, выполненный из этого материала, обладает отличными характеристиками и доступной ценой. Это наиболее распространённый тип;
• Полимеры. Данные изделия отличает низкая стоимость, однако по всем характеристикам они уступают предыдущим типам.

Конечно, лучшим выбором будет латунное изделие. Так как оно довольно долговечное и стоит меньше чем стальное. Характеристики при этом вполне себе достойные.

Особенности полипропилена

Распространено собирать коллектор из полипропилена кустарно. Благодаря изоляционным свойствам данных труб это возможно, но требуются знания и навыки, чтобы ничего не испортить.

Внимание! Материал доступен, но при выведении из строя такого устройства можно заплатить дороже за ремонт

Допустимое давление

Данный показатель свидетельствует о прочности коллектора.

Так для крупных систем отопления потребуется коллектор способный выдержать большее давление из-за особенностей подачи тепла.

Если же потребуется обогревать небольшое помещение, то приобретают более слабый и дешёвый распределительный коллектор системы отопления.

Пропускная способность и диаметр

Пропускная способность и диаметр будут влиять на объем теплоносителя. Чем больше этот показатель, тем крупнее по размеру радиатор или конвектор устанавливают. От этого показателя будет формироваться стоимость устройства.

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Распределительные коллекторы для отопления Rehau и Oventrop

Выбирая распределительный коллектор, лучше отдавать предпочтение проверенным производителям, которые имеют положительные отзывы покупателей. Проверенное устройство будет залогом успешного функционирования всей отопительной системы. Лидерами на рынке по выпуску гребенок сегодня являются немецкие компании Rehau и Oventrop. Рассмотрим наиболее популярные модели.

Компания Oventrop выпускает такие модели:

1. Гребенка для теплого пола, которая изготовлена из инструментальной стали со встроенными вентилями для осуществления регулировки отопительной системы. Наивысший показатель рабочего давления — 6 Бар, температура — 70°С. Стоимость такого прибора зависит от числа контуров. Например, коллектор с двумя контурами стоит 3000-3500 рублей, с двенадцатью контурами — 11000-11500 рублей.
2. Гребенка для системы отопления теплый пол, выполненная из инструментальной стали со встроенным ротаметром. Давление и температуры идентичны предшествующей. Стоит подобное устройство, рассчитанное на два контура, около 4000 рублей, на двенадцать контуров соответственно 16000 рублей.
3. Коллектор для отопления, сделанный из нержавейки. Допустимое рабочее давление составляет 10 Бар при температуре 100°С. Цена прибора, рассчитанного на два контура варьируется в промежутке 1500-2000 рублей, на двенадцать — 6000-7000 рублей.

Компания Rehau также очень популярна и пользователи отмечают высокое качество и эффективность, выпускаемых коллекторов:

1. Гребенка для напольных систем HKV, которая выполнена из латуни Ms 63. Максимально допустимый показатель рабочей температуры составляет 80°С, давление равняется 6 Бар. Приобрести такую гребенку на два контура можно в среднем за 7000 рублей, на двенадцать — за 18000 рублей.
2. Латунный коллектор (материал изготовления: латунь Ms 63) со встроенными расходомерами HKV-D. Давление — 6 бар, температура — 80°С. Двухконтурный стоит 7000-7500 рублей, с двенадцатью контурами — 20000-20500 рублей.
3. Коллектор для системы радиаторного отопления HLV, выполненный из латуни Ms 63. Максимальное рабочее давление и температура идентичны показателям двух предшествующих моделей. Стоимость гребенки на два контура — 4000 рублей, на двенадцать — 8000-9000 рублей.

Учитывая все вышеизложенные сведения, стоит отметить, что коллекторы в системе отопления играют очень важную роль. Затраты, которые произведены на такую систему, окупятся в короткие сроки, поскольку вы получите качественный и равномерный обогрев всего вашего дома

Однако, чтобы система была максимально эффективно, важно ответственно подойти к выбору и монтажу гребенки
