Подключение радиаторов отопления своими руками. инструкция по монтажу батарей с вариантами подключения для квартиры и дома

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти  сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует  располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В  коттеджах  или домах наиболее часто батареи размещаются в двух вариантах  – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и  радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях,  ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:

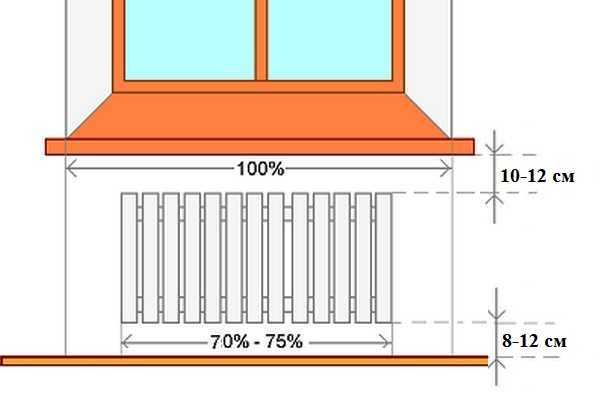

На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

• располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
• располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
• наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
• расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
• радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

Расчет радиатора для помещения

Последовательность выполнения расчета следующая:

1. Для начала нужно найти количество тепла, которое необходимо для обогрева помещения определенного объема. Также нужно учитывать компенсацию теплопотерь и другие важные критерии (климатический регион, ориентацию помещения, качество его утепления и пр.).
2. Полученное значение корректируется с учетом схемы врезки прибора и нюансов его размещения на стеновой поверхности.
3. Если планируется купить разборный радиатор, то после определения необходимой мощности прибора для конкретной комнаты можно подсчитать требуемое количество секций.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

• До пола 8-12 см;
• до подоконника 9-11 см;
• до стены 5-6 см;
• выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

• Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
• При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
• Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

• Дрель или перфоратор,
• Сверло 10 мм,
• Молоток,
• Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
• Уровень строительный с ватерпасом или лазерный,
• Карандаш,
• Рулетка,
• Накидной радиаторный ключ из пластика,
• Ключ для американки.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

• Установить однотрубную систему с боковым подключением.
• Провести монтаж двухтрубной системы с диагональным подключением.
• Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

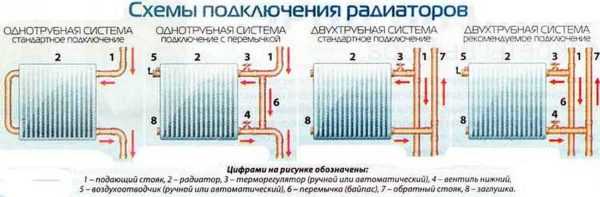

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной однотрубной разводке (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Как вам статья?

Мне нравитсяНе нравится

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Используемые материалы и инструменты

Монтаж радиатора невозможен без надёжного крепления (кронштейнов с крюками). Точное их количество выбирается из следующих соображений:

• если в навешиваемой конструкции не более 8-ми секций длиной 1,2 метра – хватает 3-х крепящих точек;
• две точки делаются вверху и одна – снизу;
• на каждые новые 5-6 секций (50 см) придётся добавить по дополнительному крепежу.

При монтаже потребуется лента ФУМ или заменяющая её льняная подмотка, а также небольшое количество дюбелей. Ещё следует подготовить пасту сантехническую, без которой не обойтись при герметизации соединений. Из инструмента потребуются дрель с комплектом свёрл, уровень пузырьковый и специальный станок для соединения труб и фитингов.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

• переходники для перехода на правостороннюю резьбу;
• две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
• вместо одной заглушки можно установить кран Маевского;
• кронштейны для крепления радиатора к стене;
• два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
• металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

1. В мультифлекс установите муфту, укомплектованную накидной гайкой.
2. На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

• с монтажного комплекта временно снимите уплотнители;
• пробку вкрутите в резьбовой патрубок коллектора;
• американки скручиваются с кранов, а штуцера с гайками запаковываются;
• пробка затягивается в гнезде коллектора.

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.
