Как определиться с выбором и монтажом отопления частного дома своими руками: схемы разных типов подключения

Базовые виды схем отопления

Все виды схем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.

В самотечной системе частного дома (система с естественной циркуляцией) движение теплоносителя происходит путём естественной циркуляции. Путем соблюдения простых законов физики система монтируется так, что не требует наличия дополнительного насоса. Хорошо подходит для небольших одноэтажных домов

В принудительной схеме водяного отопления частного дома жидкости происходит вследствие действия циркуляционного насоса. При использовании такой системы трубы можно монтировать в стены, в пол, проводить по потолку, прятать их от человеческих глаз. При правильном подборе насоса водяное отопление будет работать успешно. Такие схемы разводки отлично подходят для двухэтажных домов.

Открытая система от закрытой отличаются расширительным баком. В закрытой системе используется мембранный бак. Он позволяет поддерживать в системе нужное давление и компенсирует расширение теплоносителя.

Теперь давайте разберем каждую схему поподробнее.

Устанавливаем отопление: схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Вертикальная система с нижней разводкой

Устройство этой системы происходит таким образом:

• Понизу первого этажа или подвала от теплогенератора ведется магистраль.
• От нее ведутся стояки, которые ведут к радиаторам.
• Каждая батарея снабжена трубой, которая предназначена для отвода теплоносителя, потерявшего температуру обратно в отопительное устройство.

При реализации схемы с нижней разводкой следует предусмотреть возможность удаления воздуха из системы. Это осуществляется при помощи установки специальной воздушной трубы. Кроме этого, система должна быть снабжена расширительным бачком и кранами Маевского на каждой из батарей верхнего этажа здания.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

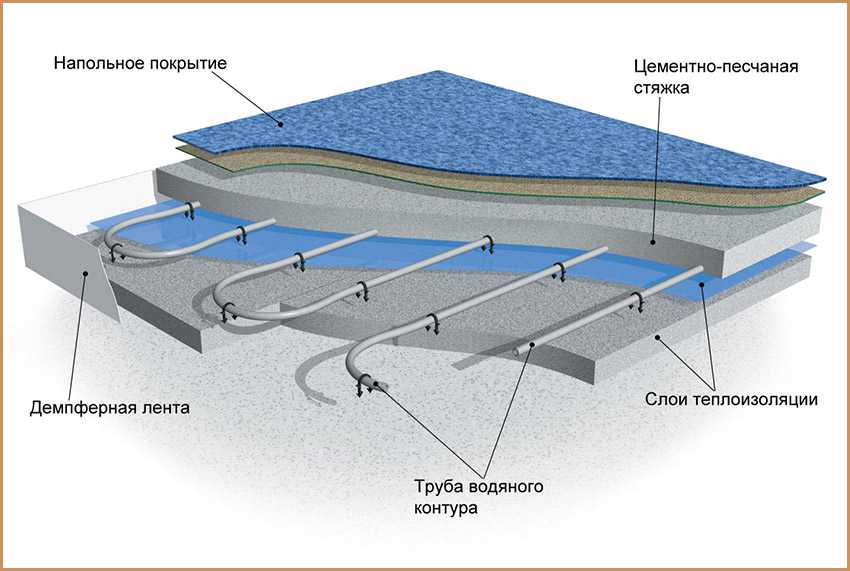

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Открытая и закрытая системы отопления

Кроме уже рассмотренных нами видов водяных отопительных систем имеется разделение на открытую и закрытую конструкцию.

Открытая система отопления состоит из котла (используется любой, кроме электрического), трубопроводов, радиаторов отопления и расширительного бачка, в который поступают излишки воды при её расширении в процессе нагревания.

Бачок не герметичен, вода из системы может испаряться, поэтому её уровень нужно контролировать и доливать при необходимости.

Для того чтобы открытая отопительная система с верхней разводкой и естественной циркуляцией теплоносителя работала эффективней в зимний период подающий стояк рекомендовано утеплять. Эта мера исключит остывание теплоносителя и, как следствие, замедление его движения (+)

Насос в открытой отопительной системе не применяется. Нагревательный котел располагается в её самой нижней точке, а расширительный бачок – в её верхней точке.

Закрытая конструкция герметична. В неё входят все те же элементы, что и в открытую. Но поскольку перемещение теплоносителя в ней происходит принудительно, обязательный список элементов дополнен циркуляционным насосом.

Расширительный бачок, входящий в состав закрытой конструкции, состоит из двух завальцованных частей, разделенных между собой диафрагмой. При возникновении излишка расширившейся жидкости в системе, она поступает в одну из камер бачка, продавливая диафрагму во вторую камеру, заполненную азотом или воздухом.

При расширении теплоносителя давление в системе повышается, часть бачка, наполненная водой, стремиться вытеснить и сжать газовую смесь. При превышении предельного значения давления в бачке срабатывает предохранительный клапан, сбрасывающий излишки теплоносителя.

Закрытая система отопления характеризуется принудительным перемещением теплоносителя и присутствием закрытого расширительного бачка с мембраной; эта система более сложная, чем открытая

Каждая из отопительных систем обладает собственными преимуществами и недостатками. Они отличаются рядом характеристик и подходят для различных объектов. Если нужно отопить небольшой частный домик или дачу, используют простую и надежную открытую конструкцию.

Более сложная в монтаже и эксплуатации закрытая система отопления чаще применяется в солидных коттеджах и в многоэтажных строениях.

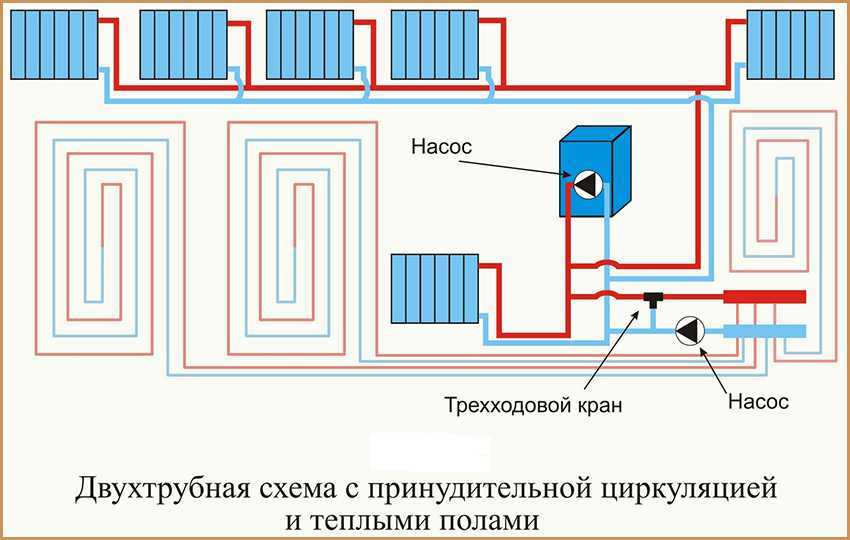

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

• индикатор фазы;
• кусачки;
• стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

• медные провода с сечением, соответствующим потребляемому насосом току;
• клеммы типа WAGO или самоизолирующие зажимы;
• диэлектрическая клейкая лента;
• короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
3. Трехходовой вентиль с термоголовкой.
4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
3. Разгонного коллектора не делают.
4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
6. Помпу размещают между 3-ходовым вентилем и отопителем.

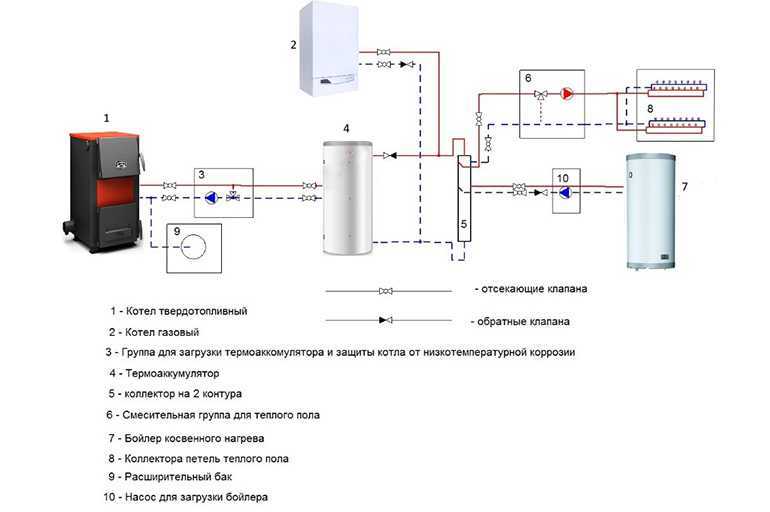

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

• ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
• змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Виды автономных систем отопления частного дома

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

• Газовые, работающие на природном или сжиженном газе.
• Электрические.
• Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
• Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

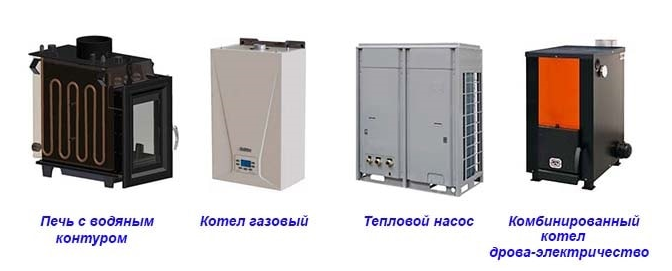

Виды котлов и других водогрейных аппаратов

Есть несколько типов автономных систем отопления дома, главным элементом которых является:

1. Газовый котлоагрегат.
2. Водогрейная установка на твердом или жидком топливе.
3. Электрический водонагреватель.
4. Дровяная печь или угольная.
5. Тепловой насос на альтернативном источнике энергии.

По типу крепления различают настенные и напольные установки. Монтаж системы отопления в частном доме, работающей на угле и дровах, возможен только с использованием стационарного нагревательного оборудования. Газовые и электрические модификации могут быть настенными, что позволяет экономить пространство. Если домик небольшой, отличным вариантом является обычная твердотопливная печка с вмонтированными регистрами с трубками, по которым циркулирует теплоноситель.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

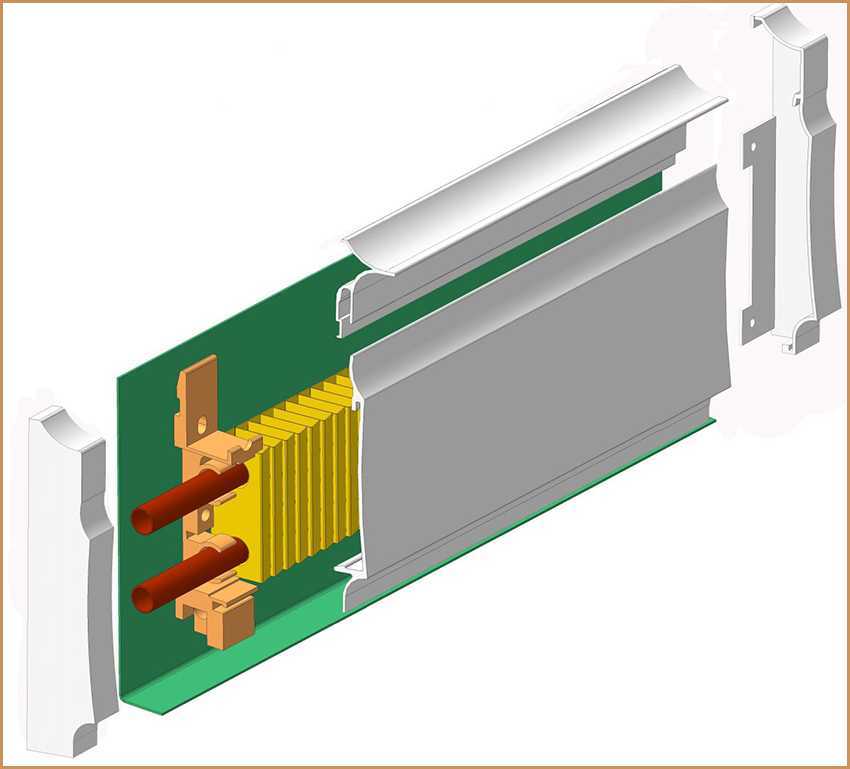

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Расчёт теплопотерь

В процессе планировки системы отопления необходимо рассчитать теплопотери каждого помещения и дома целиком. Чтобы правильно провести расчёты, нужно знать такие данные:

• конструкция и толщина стен;
• тепловое сопротивление материалов;
• средняя температура самого холодного месяца и средняя температура зимы.

Основной критерий, необходимый для расчёта теплопотерь – тепловое сопротивление материалов. Его можно получить из специальных сборников и таблиц. Этот параметр нужно умножить на толщину материала (в метрах), получим теплопроводность каждого из слоёв стены, которую умножаем на температурный градиент и на площадь комнаты.

Что такое теплопотеря дома? Формулы для вычисления мощности отопительной системы для частного дома. Какие критерии нужно учитывать при расчёте теплопотерь?

https://youtube.com/watch?v=xEsPtt2-YwE

Самостоятельно рассчитать теплопотери достаточно сложно, если не иметь всех необходимых данных. Лучше эту работу доверить профессионалам, которые всё высчитают до последнего Вата.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

• однотрубной или последовательной,
• двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Установка водяного отопления частного дома

установка отопительного котла

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

• Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
• Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
• От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
• Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Какая система отопления частного дома лучше и почему

Автономная отопительная система для частного дома конструктивно представляет собой котел, радиаторы и замкнутый круговой трубопровод, по которому движется теплоноситель (кроме воздушного). По типу теплоносителя различают следующие виды отопления:

Теплоноситель	Преимущества	Недостатки
1. Водяной (используется вода или антифриз)	Экономичность, доступность теплоносителя, его дешевизна и безопасность системы.	Помещения прогреваются довольно долго. Зимой нельзя допускать ни планового, ни аварийного отключения системы с водой, потому что при минусовой температуре разорвет трубы.
2. Паровой	Малая инерционность (помещения прогреваются сразу же после включения), энергоэффективность.	Шумность, сложности с регулировкой температуры в помещении, необходимость закрывать трубы и радиаторы, высокие требования к качеству труб и радиаторов.
3. Воздушный	Высокий КПД, отсутствие затрат на трубы и радиаторы, малая инерционность. Это идеальный вариант для дачи.	Сушит воздух, есть сложности с подачей воздуха (теплый воздух поднимается вверх, а внизу температура остается холодной).

Котлы различаются по виду топлива. Можно долго рассуждать о том, какое отопление выбрать для частного дома, перебирать варианты и находить в каждом свои преимущества и недостатки. Чтобы представить информацию более наглядно и подвести итоги, предлагаем рассмотреть сравнительную таблицу.

Теплоноситель	Преимущества	Недостатки
1. Газовые	Комфортная эксплуатация (полностью автоматическая система), большой выбор котлов (одноконтурные и двухконтурные, настенные и напольные, конвекционные и конденсационные), низкие затраты на эксплуатацию, высокий КПД, долговечность.	Ограниченная доступность (не везде есть газоснабжение), сложность монтажа системы, необходимость проектирования и оформления документов, высокий уровень опасности (нельзя исключать утечку), расходы на обслуживание.
2. Электрические	Доступность источника тепла, невысокая стоимость оборудования и монтажа, отсутствие дымохода и экологичность, экономичность, комфорт при эксплуатации, безопасность, высокий КПД.	Всегда есть вероятность перебоев с электроснабжением (желательно иметь альтернативный источник отопления), необходимо соблюсти требования по электросети, стоимость электроэнергии в некоторых регионах России достаточно высока.
3. Твердотопливные	Низкая стоимость энергоносителя, большой выбор видов топлива (уголь, дрова, пеллеты, брикеты), доступность топлива в любом регионе России.	Необходимость загрузки топлива вручную, невысокий КПД, расходы на чистку и обслуживание котла и дымохода, должно быть помещение для хранения топлива.
4. Жидкотопливные	Невысокая стоимость топлива, может работать на солярке, мазуте, отработке, автономность системы, хороший КПД.	Нужна отдельная котельная с емкостью для хранения топлива, в помещение могут попадать продукты сгорания (зависит от котла и проекта), нуждается в регулярном обслуживании и чистке.
5. Комбинированные	Универсальность. Экономичность и возможность использовать самый выгодный и практичный энергоноситель, быстрая окупаемость. Можно выбрать одноконтурный, двухконтурный котел, подключить бойлер или систему теплый пол.	Громоздкий котел, технически сложный агрегат с большим количеством дополнительного оборудования. Высокая стоимость системы и монтажа.

Способы циркуляции воды в системах отопления

Движение жидкости по замкнутому контуру (контурам) может происходить в естественном или принудительном режиме. Вода, нагретая отопительным котлом, устремляется к батареям. Эту часть контура отопления называют прямым ходом (током). Попав в батареи, теплоноситель остывает, и направляется обратно в котел для нагрева. Этот промежуток замкнутого маршрута называют обратным ходом (током). Для ускорения циркуляции теплоносителя по контуру применяют специальные циркуляционные насосы, врезаемые в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие подобного насоса.

Естественная циркуляция теплоносителя

При естественной циркуляции движение воды в системе идет «самотеком». Это возможно за счет физического эффекта, проявляющегося при изменении плотности воды. Горячая вода имеет меньший показатель плотности. Жидкость, идущая по обратному ходу, имеет большую плотность, а потому легко вытесняет уже нагревшуюся в котле воду. Горячий теплоноситель устремляется вверх по стояку, а далее распределяется по горизонтальным магистралям, проведенным под небольшим уклоном, составляющим не более 3-5 градусов. Наличие уклона и позволяет двигаться жидкости по трубам самотеком.

Схема отопления, основанная на естественной циркуляции теплоносителя, является самой простой, а потому ее легко реализовать на практике. К тому же в этом случае не требуется наличие других коммуникаций. Однако подходит этот вариант лишь для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести и необходимость монтажа труб большего диаметра, а также низкое давление в системе.

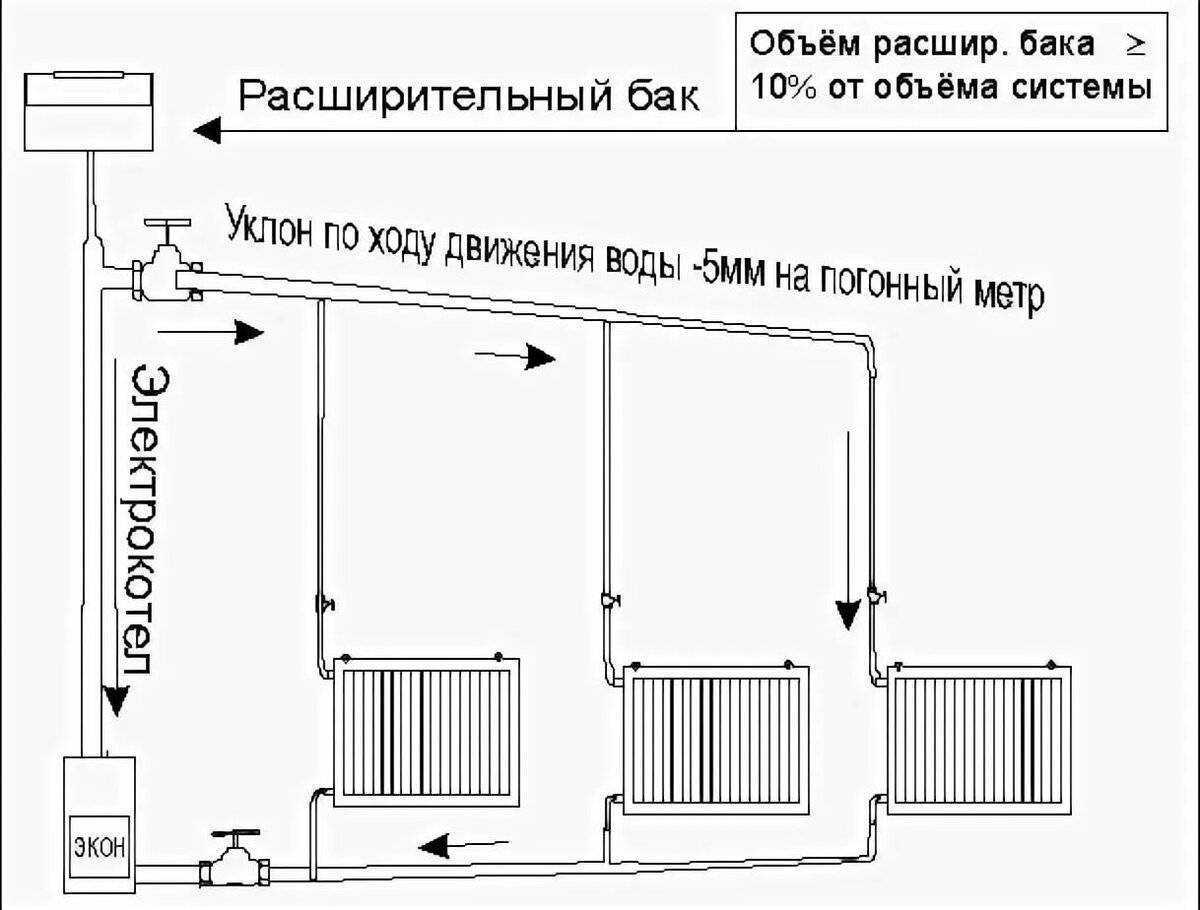

Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод прокладывается под уклоном, составляющим не более 5 градусов

Принудительная циркуляция теплоносителя

В автономных отопительных системах с принудительной циркуляцией воды (теплоносителя) по замкнутому контуру присутствует в обязательном порядке циркуляционный насос, который обеспечивает ускоренный ток нагретой воды к батареям, а остывшей – к нагревательному прибору. Движение воды возможно из-за разности давлений, возникающей между прямым и обратным током теплоносителя.

При монтаже данной системы не требуется соблюдать уклон магистрали трубопровода. В этом заключается преимущество, а вот существенный недостаток кроется в энергозависимости такой отопительной системы. Поэтому на случай отключения электричества в частном доме должен быть генератор (мини-электростанция), который обеспечит функционирование системы отопления в экстремальной ситуации.

Схема организации системы отопления дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезаемым в трубопровод обратного тока

Схему с принудительной циркуляцией воды в качестве теплоносителя можно использовать при монтаже отопления в доме любой площади. При этом выбирается насос подходящей мощности и обеспечивается его бесперебойное электропитание.
