Как установить gsm модуль для управления сигнализацией starline a93

Как правильно настроить

Установку GSM модуля для получения гарантированной качественной работы лучше доверить профессиональным сервисным центрам, где учтут все нюансы. При самостоятельном монтаже и настройке пользователю понадобится:

• Найти сервисную клавишу «Валет». Если неизвестно, где она установлена, необходимо связаться со специалистами, которые ее монтировали.
• При выключенном зажигании нужно поочередно нажать на клавишу 7 раз.
• Включите зажигание.

При правильном выполнении всех действий сигнализация Starline автоматически найдет новые установленные модули и зарегистрирует их в памяти процессорного блока.

После успешной регистрации на брелоке отобразится индикатор спутника.

Иконки, означающие подключенный GSM модуль

После этого можно переходить к настройке телематических опций.

Изначально нужно выполнить звонок на установленный GSM модуль сигнализации Starline. После успешного соединения номер зарегистрируется в качестве основного M1. Для подтверждения придет SMS. Далее пользователь настраивает пароли:

PW. Используется при связи с охранным комплексом со второстепенных телефонных номеров M2, M3, M4, сохраненных в памяти комплекса.
PS. Пароль, используемый при смене основного номера

Важно сохранить его для исключения неприятных ситуаций.

Дальнейшая настройка осуществляется в соответствии с инструкциями от производителя. Разработчики Starline сформировали подробные алгоритмы действий по формированию всех возможных параметров сигнализации, включая ГЛОНАСС модуль, если он устанавливался.

Если кратко подвести итог, то ЖСМ модуль от «Старлайн» предлагает автолюбителям расширенный функционал, повышенный уровень безопасности и комфорт использования системы. Для управления используется мобильное приложение, благодаря чему не требуется применение дополнительных брелоков.

Приложение для работы со Старлайновским модулем GSM

На сайте действует модерация комментариев. Перед тем, как Ваше сообщение здесь появится, его проверят модераторы. При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.

ПОЖАРНАЯ GSM СИГНАЛИЗАЦИЯ

По принципу действия пожарная сигнализация мало чем отличается от охранной. Поэтому ее реализация на базе GSM систем вполне реальна. При этом нужно иметь в виду, что развитие пожара может происходить очень быстро. Поэтому непременным условием обеспечения пожарной безопасности при дистанционном контроле является оперативное реагирование на сигнал тревоги.

Давайте посмотрим, что из оборудования мы можем использовать для этих целей.

Самый простой способ — использование дымового пожарного извещателя со встроенным GSM модулем. Сразу скажу, что цена такого устройства находится в пределах нескольких тысяч рублей (на момент написания данной статьи — сентябрь 2016 года). Кстати, установка одного такого датчика в большинстве случаев неэффективна.

Производители, впрочем, это тоже понимают и предусматривают возможность группового соединения нескольких пожарных извещателей. Единственно что при срабатывании одного их них тревожно сообщение будет общим для всех установленных датчиков. Так что дистанционно локализовать место возникновения возгорания не удастся.

Решением этой проблемы будет, как и в случае с охранной сигнализацией, использование GSM прибора, к которому подключаются пожарные шлейфы. Здесь есть один нюанс.

Дымовые пожарные извещатели сигнализируют об обнаружении факторов возгорания не размыканием реле, а изменением сопротивления шлейфа. Отследить его сможет далеко не каждый GSM модуль.

Выходом может быть установка «классического» приемно-контрольного прибора, который своими выходными реле будет управлять GSM передатчиком. Система эта достаточно сложна, особенно для тех, кто не имеет практического опыта работы с техническими средствами систем сигнализации. Так что, своими руками делать этого не советую.

Вообще то, для небольшой дачи или квартиры первый вариант вполне приемлем, кроме того пожарные GSM датчики могут иметь встроенные звуковые и световые оповещатели. Опять же, питание от встроенной батареи естественным образом снимает проблему организации бесперебойного питания системы.

Какую СИМ карту использовать.

Во избежании всевозможных проблем с настройкой и последующим функционированием охранно пожарной GSM сигнализации СИМ карта не должна:

• иметь никаких подключенных дополнительных услуг;
• содержать в записной книжке предзаписанные телефонные номера.

Лучше всего использовать карту типа М2М (Machine-to-Machine). Правда, как показывает личный опыт, не все консультанты салонов мобильной связи знают что это такое.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как «ШС» — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность «+», «-«. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

• оповещатели,
• системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

1. «Сухими» контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
2. Выходами «открытый коллектор» (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
3. Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Обратите внимание! Соблюдение полярности в этом случае обязательно.

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

• в различные охранные шлейфы;
• к общему шлейфу по схеме «И».

Рассмотренные варианты для систем охранной сигнализации иллюстрируются схемами подключения датчиков на рис.3. По этому принципу могут подключаться датчики движения, вибрационные и акустические извещатели, имеющие релейный выход пультовой пары.

Некоторые извещатели имеют датчик вскрытия корпуса (тампер). Он предназначен для того, чтобы в неохраняемое время нельзя было открыть корпус и внести изменения в схему подключения шлейфа. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.

Смотреть видео

Схема подключения при этом будет аналогична совмещенному извещателю, где в роли одного из выходов ШС будут выступать контакты тамперного выключателя. В противном случае эту опцию можно не задействовать и проигнорировать соответствующие клеммы.

Что такое GSM модуль

Наличие сигнализации на автомобиле еще не означает его полную и надежную защиту. На сегодня все больше популярности набирают GSM модули, особенно для Starline A93. По сути, это небольшое устройство, благодаря которому обычную сигнализацию можно превратить в целый охранный комплекс. Наличие GSM соединения позволяет дистанционно отслеживать местоположение автомобиля, управлять его отдельными функциями (разблокировать, заблокировать, а так же запустить или заглушить двигатель).Как правило, GSM модуль устанавливается в виде дополнения к основной сигнализации, в данном случае для системы Starline A93.Основной плюс использования GSM модулей – отсутствие каких-либо законодательных ограничений на мощность передатчиков. Не редко владельцы машин, пытаясь поставить или снять сигнализацию, стыкались с проблемой дальности действия системы. К тому же системы, работающие на больших расстояниях, требуют дополнительный расход заряда аккумулятора. GSM модули на порядок экономны, существенно уменьшают нагрузку на общую сеть питания машины. Сердцем такого модуля считается SIM карта мобильного оператора, благодаря которой осуществляется связь и прочие функции с авто. Если говорить простыми словами, это миниатюрный мобильный телефон, выполняющий определенные действия владельца автомобиля.

Регистрация на starline-online

Зарегистрировавшись на сервисе Старлайн-Онлайн, потребитель сможет получить доступ к охранному комплексу с компьютера либо из приложения для смартфона.

Процедура создания учетной записи выполняется так:

1. Зайдите на официальный веб-ресурс, кликните на кнопку «Регистрация».
2. В новой форме надо ввести адрес электронной почты и код, который будет использоваться для авторизации. Поставьте галочку напротив пункта, подтверждающего, чтобы вы знаете номер карточки GSM модуля.
3. Нажав на кнопку «Готово», на электронный ящик придет сообщение со ссылкой, по которой надо перейти. В результате перехода вы окажетесь в личном кабинете на сайте Старлайн-Онлайн.
4. Нажмите на кнопку «Добавить модуль», выполняется процедура регистрации устройства. Здесь же надо указать тип девайса, в данном случае имеется в виду GSM модуль.
5. Придумайте имя для модуля, укажите номер телефона и отправьте сообщение с паролем 00581 с основного номера автовладельца. В ответ вы получите код, который вводится в нужное поле на сайте. Жмется клавиша «Продолжить». Регистрация на официальном сайте завершена.

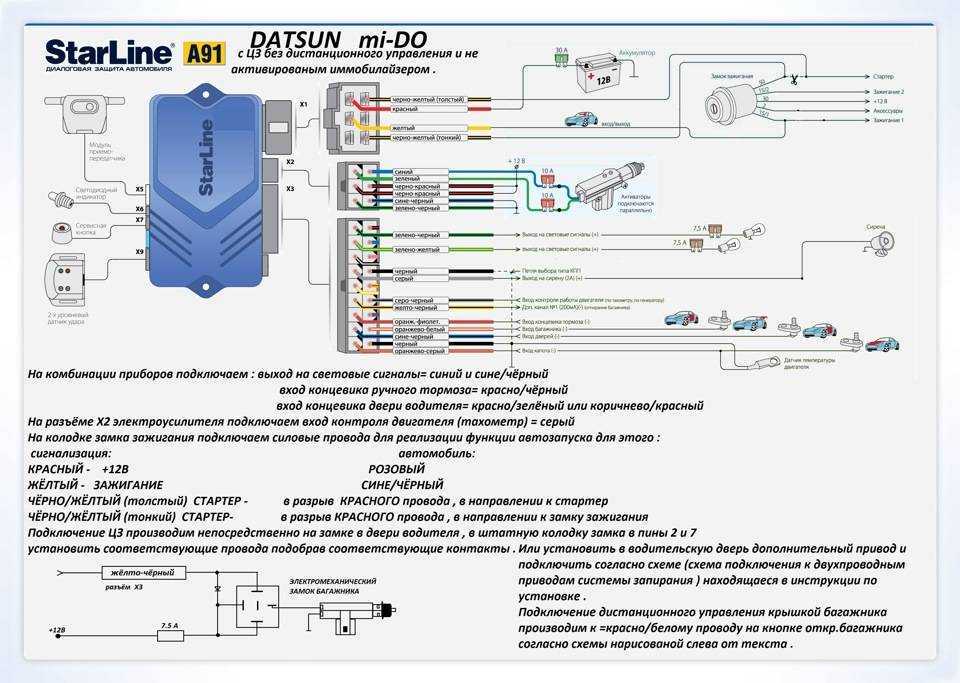

Подключение автосигнализации своими руками

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке. При подключении требуется дополнительное реле. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Также следует учитывать, что на этот компонент не должны воздействовать сырость и высокие температуры, поэтому его лучше поставить подальше от самого двигателя. Вся информация передается через спутники связи.

В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи. Установка сигнализации своими руками Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. Проведите провод через защиту Этот провод соединит автомобильную сигнализацию с сиреной.

Разновидности элементов ЦЗ

Для начала блок переводят в сервисный режим, который позволяет выполнять техническое обслуживание устройства. Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования: дистанционный запуск двигателя, турботаймер работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану , доводчик стёкол люка при наличии — автоматический подъём стёкол, если они были открыты, специальные режимы подсветки салона и многое другое

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием

Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Установка сигнализации автомобиля к системе ЦЗ. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Максимальный ток нагрузки мА. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты. Ставим сигнализацию на Ваз 2110, часть 1

Преимущества и недостатки GMS модуля Startline A93

Каким бы не был идеальным механизм, в нем всегда можно найти преимущества и недостатки. GSM модуль для сигнализации Starline A93 не стал исключением.

Плюсы и минусы GMS модуля сигнализации Starline A93
Преимущества	Недостатки
Транспортное средство получает более надежную защиту	Дороговизна устройства
Владелец ТС может своевременно заметить пропажу	Отсутствие автономного питания в комплекте
Возможность отслеживания местоположения ТС	В случае использования GSM глушилки, модуль дает сбои в работе
Простота установки, управления и настройки

Владельцы такого модуля для Starline A93 могут навести много плюсом и минусов. Как говорят, сколько пользователь столько и мнений. Все же, статистика показывает, что наличие такого модуля в Starline A93 существенно улучшает безопасность транспортного средства.

Как пользоваться GSM модулем

Управлять сигнализацией на базе GSM модуля Starline A93, можно с помощью мобильного телефона (звонки или смс), а так же с помощью приложения на смартфоне. Работа с приложением не сложна, так как разобраться достаточно просто, а множество функций расположены на дисплее в виде кнопок. Достаточно нажать кнопку на дисплее смартфона, чтоб открыть или закрыть автомобиль, завести или заглушить двигатель, а так же получить информацию о координатах машины и состоянии отдельных функций.Видео о пользовании сигнализацией Starline A93 с GSM модулем Другое дело команды от мобильного телефона. Дозвонившись на сим-карту, необходимо с клавиатуры ввести цифры, звуковой сигнал (тон клавиш) будет восприниматься как команды. Соответственно система будет выполнять указания владельца. Аналогичная ситуация управления Starline A93 обстоит в случае использования смс команд. Достаточно набрать необходимый ряд символов, чтоб выполнить определенную функцию.

Команды звонок с мобильного телефона	Код
Автоматический запуск двигателя с интервалом (N от 1 до 4 часов)	0067+1#N
Отключение режима запуска двигателя	0067+1#0
Автоматический запуск двигателя при указанной температуре окружающей среды (t температура от -1 до -30 градусов по Цельсию)	0067+2#t
Отключение функции удаленного запуска двигателя	0067+2#0
Команды смс с мобильного телефона	Код
Получение координат местоположения автомобиля	40
Получение данных местоположения автомобиля в виде фрагмента карты	43
Отправка координат авто через определенный промежуток времени (Х – минуты, но не более 1440 минут)	0040Х
Активация функции управления сигнализацией авто с помощью вызова	00911
Добавление дополнительного номера для управления	009401

Это минимальный пример команд для Starline A93, которые отвечают за определенные функции. В комплекте производитель поставляет, полный список команд, распечатанный на отдельном листе. Все же с отзывов владельцев таких устройств, намного проще и быстрей управление происходит через смартфон, так как не нужно запоминать команды или все время носить с собой листик распечатку.

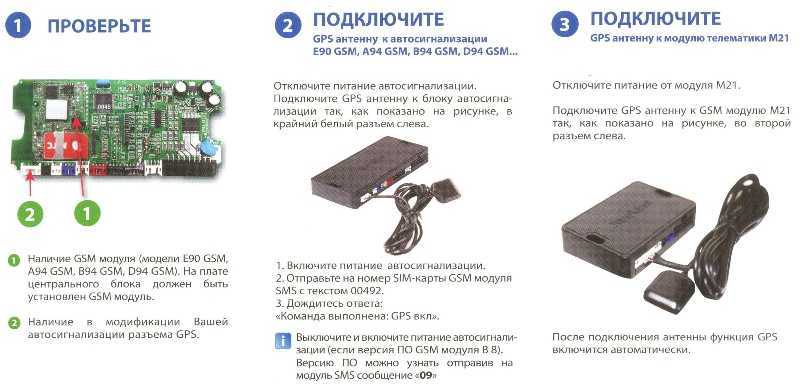

Как установить

Для установки автосигнализации лучше всего воспользоваться услугами сервисных . Стоит оговориться, что GPS антенна Starline поддерживается 4-м и 6-м поколением материнских плат. В зависимости от цены и поколения, такая возможность будет либо предустановлена, либо идти как внешний или внутренний модуль.

Если GPS маяк Starline внешний, то подключить его в установленную охранную систему не составит труда. Все что нужно, это вставить его в подходящий разъем.

Если автосигнализация внутренняя – в виде платы, то:

1. Обесточиваем охранный блок и отсоединяем от него все разъемы.
2. Извлекаем блок.
3. Снимаем крышку и в подходящий разъем вставляем плату.
4. Надеваем крышку и ставим блок на место.

Взаимодействие с сигнализацией через приложение

Чтобы управлять охранной системой с GPS маяком starline, можно воспользоваться официальным приложением на «Андроид» или iOS – «СтарЛайн Телематика». Скачать его можно с официального магазина приложений. Перед использованием необходимо зарегистрироваться на официальном сайте.

1. Защита от случайного нажатия.
2. Полная информация об автомобиле.
3. Запуск двигателя.
4. Поиск авто.
5. Антиограбление. Позволяет заблокировать автомобиль.
6. Подогрев двигателя.
7. Позвонить на телефон.
8. Определение местоположения.
9. История. Все действия, которые были произведены с авто.
10. Настройки. Автозапуск двигателя, датчики удара и наклона.

Что представляет собой GSM модуль и для чего предназначен

GSM модуль представляет собой компактную плату, которой доукомплектовывается основная система. В конструкцию входит несколько микросхем и слот для СИМ-карты.

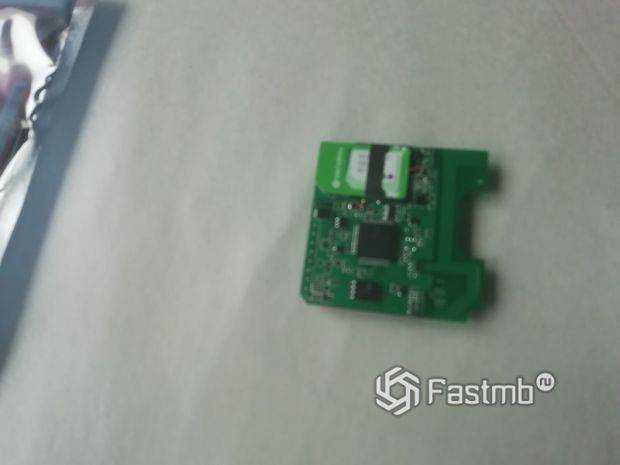

Интегрируемый модуль GSM Starline сверху и снизу

SIM идет в комплекте

Но стоит обратить внимание, что она зарегистрирована на производителя, расположенного в СПб, из-за чего стоимость услуг может быть достаточно высокой при условии использования в другом регионе РФ

К слову, ЖСМ модули «Старлайн» работают с любыми операторами мобильной сети, что позволяет подобрать наиболее комфортный для себя тариф.

Важной особенностью выступает отсутствие антенны. В большинстве аналогов она присутствует и значительно усложняет монтаж модуля

В «Старлайн» за связь отвечает встроенный антенный блок в основной плате. Дополнительные манипуляции со стороны пользователя не требуются.

Качество связи достаточное для отслеживания авто и управления сигнализацией в любом месте, где имеется покрытие мобильного провайдера.

Модули GSM могут устанавливаться на большинство сигнализаций Старлайн. Они могут быть как интегрированы в системы (с автозапуском или без него), так и сразу присутствовать в поставке автосигнализаций.

В последнем случае в названии охранного комплекса будет присутствовать «GSM». Наиболее популярно применение ЖСМ модулей на Starline a63, a93, a36, a39, а94.

Starline A93 GSM

В комплексе с основным функционалом дополнительная установка ЖСМ платы позволит получить более высокий уровень безопасности.

Вариант первый

Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.

Сам процесс сборки довольно прост и состоит из нескольких простых этапов:

1. Настройте вызов необходимого номера (к примеру, свой мобильный) на одну из кнопок.

2. Снимите переднюю панель мобильника. Это необходимо для получения доступа к контактной группе устройства и подключения проводов.

Но здесь может быть несколько вариантов:

— функция приема и отбоя звонка находится на одной клавише. В этом случае один провод подпаивается именно к ней, а второй – к цифре, которую вы назначили для вызова необходимого абонента;

— если же под функции вызова и отбоя задействованы различные клавиши, то необходимо к каждой из трех клавиш подпаять свой провод и использовать трех контактный геркон.

К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.

3. Последний шаг – установка магнита на двери (гаража или автомобиля), а также настройка его работы.

Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.

В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.

Как пример, можно использовать такую схему.

Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.

Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).

В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.

Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.

Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.

Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.

Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.

В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.

Советы по выбору сигнализацию для автомобиля

Основные команды управления

Работа с GSM платой Starline осуществляется с помощью голосового управления или SMS-оповещений. Тип соединения является диалоговым, и владелец всегда получает данные о выполнении той или иной команды. Для этого может использоваться основной номер или три дополнительных телефона, регистрируемые владельцем.

Доступно применение и гостевых номеров. Для входа в систему понадобится ввести специальный пароль. В случае повторного неверного ввода, команды с гостевого смартфона блокируются на один час в целях безопасности.

Что касается самих команд, то голосовое управление осуществляется путем звонка на модуль ЖСМ. При наличии связи Вы услышите приветствие сигнализации. Далее пользователь может выполнить команды, указывая цифры:

• 10 – снять с охраны;
• 11 – постановка на охрану;
• 12 – охрана без датчика удара;
• 13 – охрана без дополнительных датчиков;
• 14 – охрана без предварительного датчика удара;
• 15 – охрана без датчика наклона;
• 20 – дистанционная остановка ДВС;
• 21 – дистанционный запуск двигателя;
• 31 – активация функции «Антиограбление»;
• 40 – запрос координат расположения авто;
• 41 – запрос о состоянии датчиков;
• 50 – отключение сервисного режима;
• 61 – включение прослушивания салона (доступно только при связи с основного номера телефона).

Если пользователь не помнит наименование какой-либо команды и под рукой нет инструкции, по команде «0» система перечислит все возможные действия.

Для обеспечения максимального высокого уровня безопасности с гостевого номера невозможно дистанционно запустить и остановить двигатель, а также выполнить ряд других функций.

Ознакомиться со всеми возможностями и ограничениями можно в инструкции по эксплуатации.

Правила монтажа

В процессе монтажа такого устройства необходимо учитывать несколько простых рекомендаций:

• во-первых, перед началом работ изучите схему сигнализации gsm и четко следуйте всем рекомендациям. Если вы купили уже готовое устройство в магазине, работайте только по инструкции;
• во-вторых, для выполнения монтажа и подключения устройства может понадобиться снятие панели приборов и демонтаж защитных панелей под рулевым колесом;
• в-третьих, отключите питание (для этого достаточно снять клеммы с аккумулятора);
• в-четвертых, установите блок управления (мобильный телефон) в непосредственной близости от предохранителей (это существенно упростит подключение);
• в-пятых, смонтируйте сигнализаторы и другие датчики (если они предусмотрены вашей схемой);
• в-шестых, аккуратно выложите провода, чтобы они не мешали процессу вождения автомобиля;
• в-седьмых, подключите устройство к бортовой сети.

Примеры схем GSM сигнализации.
