Как произвести правильную установку радиаторов отопления своими руками: простое и понятное описание

Биметаллические радиаторы

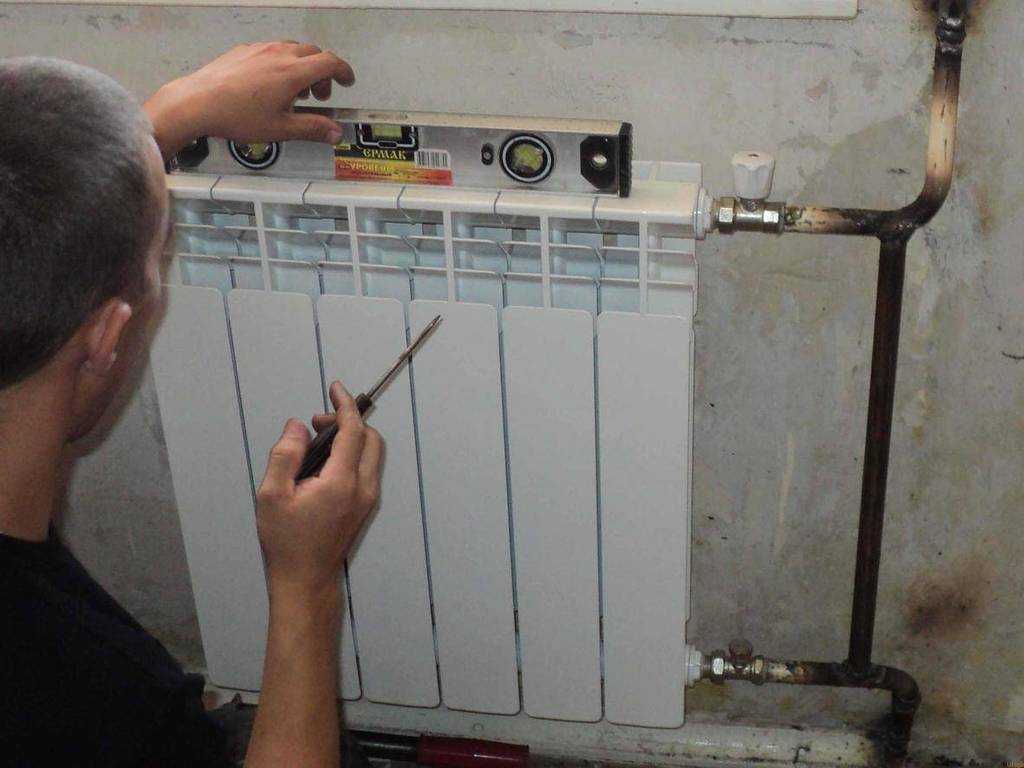

Мужчина делает монтаж биметаллической батареи

Главным недостатком является высокая по сравнению с остальными разновидностями цена. Впрочем, следует отметить, что по большей мере она оправдана: они «унаследовали» лучшие качества стальных и алюминиевых устройств. Они имеют наружную алюминиевую оболочку и внутреннюю стальную трубчатую часть.

Биметаллические батареи красивы, инерционность в них практически отсутствует. Установка биметаллических батарей в квартире может легко быть выполнена собственноручно.

Достоинствами их также можно назвать стойкость к гидроударам и повышенному давлению, высокую теплоотдачу. Теплопроводность биметаллических радиаторов ниже, чем алюминиевых, однако она, в принципе, достаточно высокая.

Рассчитываем количество секций

Полезная формула для расчета

На каждые 10 метров квадратных площади полагается 1 кВт энергии – в случае стандартной высоты потолков (2,5 метра). Если у вас высота потолков выше – пересчитайте! Помните, что прогревается не площадь, а объем!

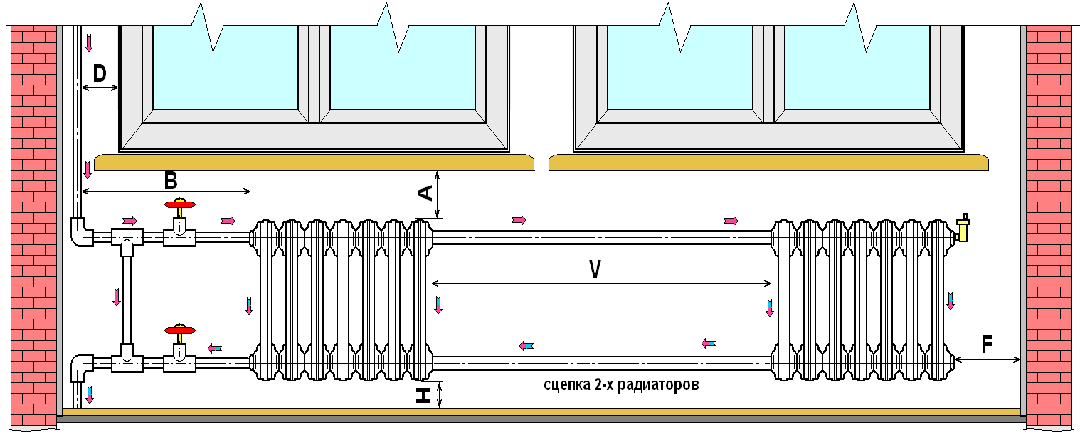

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

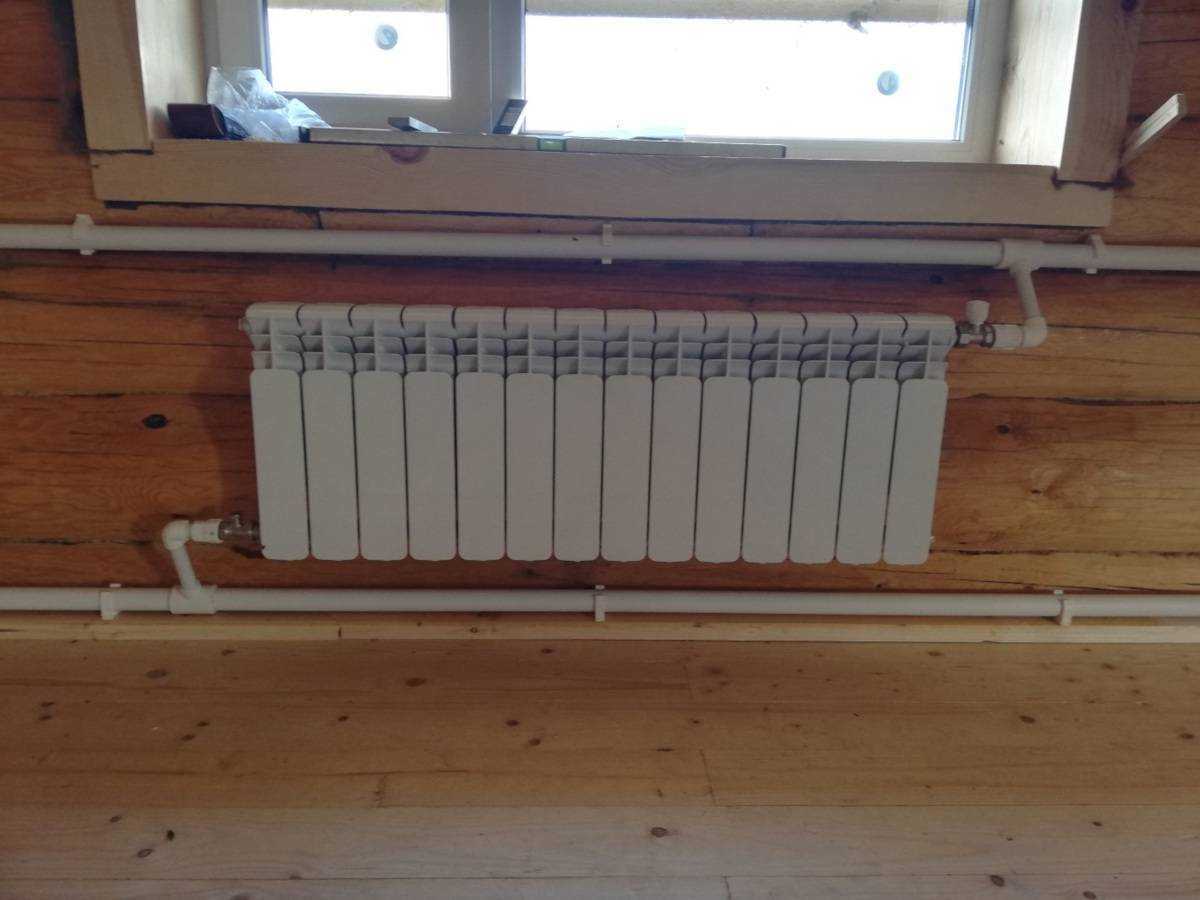

Под диагональным подключением радиаторов отопления понимается два варианта:

1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

• При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
• Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

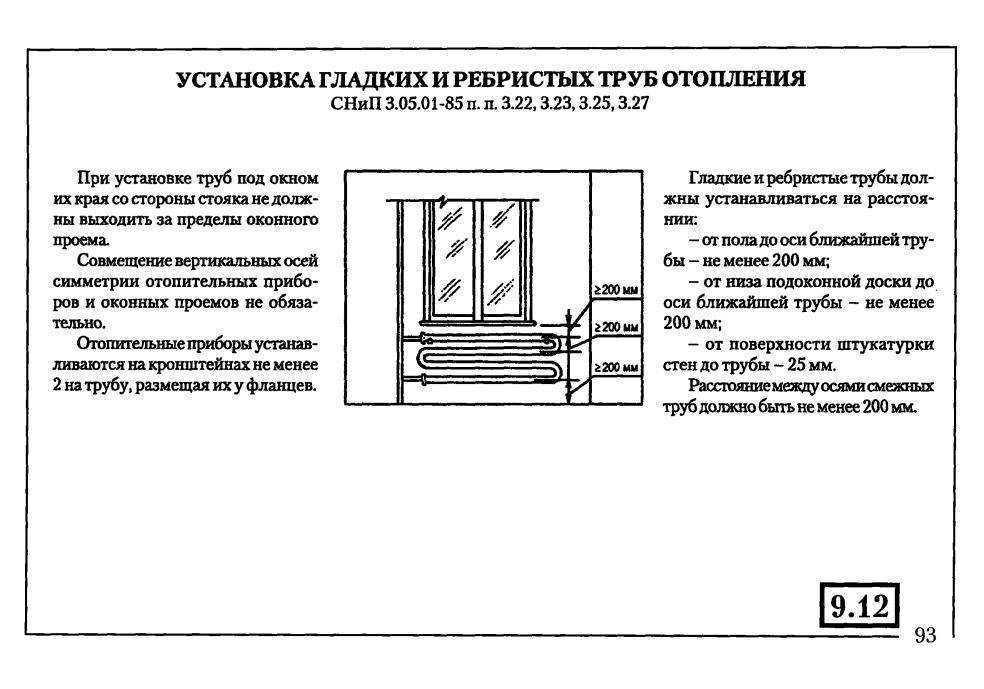

Подоконник над обогревателем

Мода на большие окна означает, что все чаще если кто-то не решился на теплый пол или внутрипольный обогреватель на фоне стены ставят традиционный радиатор. Обычно это внешняя стена, а обогреватель ставят возле двери балкона или террасы.

Конечно, такое случалось и раньше, когда дома и квартиры отапливались традиционными радиаторами. Затем над чугунными нервюрами был «обязательный» подоконник. Стоит ли это делать сейчас?

• Опытный установщик советует сделать над таким утеплителем подоконник, хотя и подчеркивает, что это не требуется никакими нормативными актами.
• Однако благодаря этому комната будет лучше обогреваться, и, кроме того, важны практические соображения стена на радиаторе не будет пачкаться от пыли, поднимаемой теплым воздухом.
• Он будет стекать по подоконнику, отодвигая пыль от стены, а если радиатор невысокий грязного низа подоконника не будет видно.
• Но кажется, что такой совет по ряду причин довольно староват. Во-первых, стены домов теперь намного лучше изолированы, чем раньше, поэтому радиаторы не слишком горячие большую часть зимы.
• К тому же выпускаемые сейчас модели намного эффективнее старых чугунных радиаторов, поэтому теперь для обогрева помещения в них подают воду с температурой намного ниже, чем раньше. Все это означает, что теплый воздух движется по радиаторам намного медленнее, поэтому он вырывает небольшое количество пыли.

А ведь известно, что гладкая поверхность, в отличие от шероховатой, не задерживает пыль. Таким образом, опасения, что стена над радиатором может быстро испачкаться, сильно преувеличены. Тем более что большинство современных красок, которыми красили комнаты, можно смыть.

Отсюда следует, что когда речь идет о подоконниках для радиаторов, установленных на полную стену, у нас появилась свобода: мы не можем накрыть их сверху или сделать над ними подоконник и иметь дополнительное место на это например для книг.

Параметры отопления для выбора приборов

Понять, какие конструкции батарей нужны, помогут первоначальные знания о режимах и условиях работы отопительных приборов.

Ниже конспективно изложена информация о важных при выборе батарей параметрах систем отопления:

1. Внутренне давление. Значение, необходимое для грамотного выбора прибора, способного выдержать давление в отопительном контуре:

• Частный дом (автономная) = 1,5-2 атм.
• Частный дом (централизованная) = 2-4 атм.
• 5-этажный дом (централизованная и автономная) = 2-4 атм.
• 9-этажный дом (централизованная и автономная) = 5-7 атм.
• Дом свыше 9 этажей (автономная) = 5-7 атм.
• Дом свыше 9 этажей (централизованная) = 7-10 атм.

Если технические возможности батареи ниже давления в отопительном контуре, есть вероятность разгерметизации прибора с прочими негативными последствиями.

2. Допустимая температура нагрева. Характеристика, обозначающая верхний предел температуры, при превышении которого батарея может выйти из строя:

• Автономная = до 90⁰С.
• Централизованная с разводкой из пластика = до 90⁰С.
• Централизованная со стальной разводкой = до 95⁰С.

Эксплуатация с нарушением температурного режима приводит к оплавлению уплотнителей, деформации и потере герметичности прибора.

3. Степень загрязненности теплоносителя. Параметр, интересующий в основном владельцев автономных систем отопления и водоснабженияя:

• Автономная частного дома = высокая, средняя, низкая при установке фильтров.
• Автономная многоэтажного дома = высокая, средняя, назкая при установке системы фильтров.
• Централизованная = низкая, в редких случаях средняя.

Вода, поставляемая централизованными сетями в коммунальные системы отопления проходит комплексную очистку. Содержание песчаной и глинистой взвеси в воде, добываемой из частных скважин, колодцев, открытых источников, может превышать допустимый лимит.

Выбор приборов отопления необходимо ориентировать на предстоящие условия эксплуатации. Необходимо выяснить характеристики отопительного контура

Это интересно: Материалы для гидроизоляции деревянного пола в ванной комнате

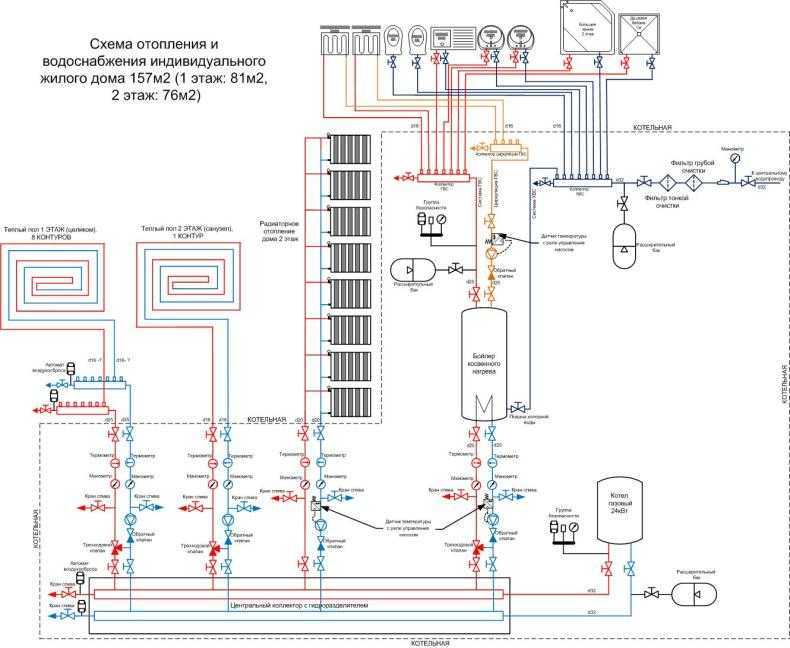

Особенности и виды отопительных систем

От того, системы отопления какого вида установлены в помещении, зависит, насколько тепло будет в квартире.

Их можно разделить на 3 основных типа согласно схеме подключения:

однотрубная;
двухтрубная;
коллекторная.

Что касается однотрубной системы, в этом случае теплоноситель идет по одной трубе во все батареи, и в итоге возвращается по ней же после того, как остынет. Данный вариант самый простой по установке, и по этой причине используется во всех многоэтажных домах. Однако имеются и минусы, в частности, при переходе в другие радиаторы теплоноситель остывает все сильнее, соответственно, тепла в помещение поступает меньше. Кроме того, нельзя отключить только одну батарею для ремонта, в этом случае придется перекрыть весь стояк.

При двухтрубной системе теплоноситель идет по одной трубе, но отдельно ко всем батареям. В этой ситуации все радиаторы прогреваются равномерно, а остывшая вода уходит по отдельной трубе в котел, где нагревается заново. При необходимости замены стояк отключать не требуется, достаточно перекрыть только одну батарею, что упрощает работу по сравнению с предыдущим вариантом.

Система с использованием коллектора используется преимущественно в коттеджах и является гораздо более сложной. В данном случае к каждому радиатору идут отдельные трубы. Монтаж системы собственными силами невозможен, требуется работа специалистов.

Сами же батареи в зависимости от материала изготовления могут быть:

биметаллические;
алюминиевые;
чугунные;
стальные.

Биметаллические включают элементы, изготовленные из различных металлов, и часто используются в квартирах. Отличаются хорошей теплоотдачей, просты в установке, однако при этом имеют довольно высокую цену. Рабочее давление – 35 атм.

Алюминиевые батареи также не создают проблем в монтаже и отлично отдают тепло. За счет давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к воздействию коррозии, однако их нельзя монтировать с медными трубами, так как основы могут вступить в реакцию, что приведет к разрушению обоих элементов.

Чугунные батареи чаще всего используются в старом жилищном фонде, где немного этажей, так как их давление достигает только 12 атм. В квартирах устанавливают их довольно редко. Радиаторы имеют значительный вес, что создает трудности при установке, кроме того, нагреваются и остывают они в течение длительного времени. Среди достоинств можно отметить их прочность и продолжительный срок службы.

Стальные радиаторы имеют умеренную цену и подходят для многоквартирных домов. Из недостатков потребители отмечают непродолжительный срок эксплуатации – порядка 15-20 лет. А также в данном случае нет возможности наращивать дополнительные секции. Просты в монтаже и могут устанавливаться с любыми трубами.

В зависимости от материала изготовления появляются отличия в процессе установки радиаторов. За счет своей прочности чугунные отопительные элементы более устойчивы к механическим воздействиям, остальные требуют аккуратности в работе с ними. Установка должна проводиться исключительно на стены из кирпича и бетона, если рядом находится стена из гипсокартона, необходима специальная подставка.

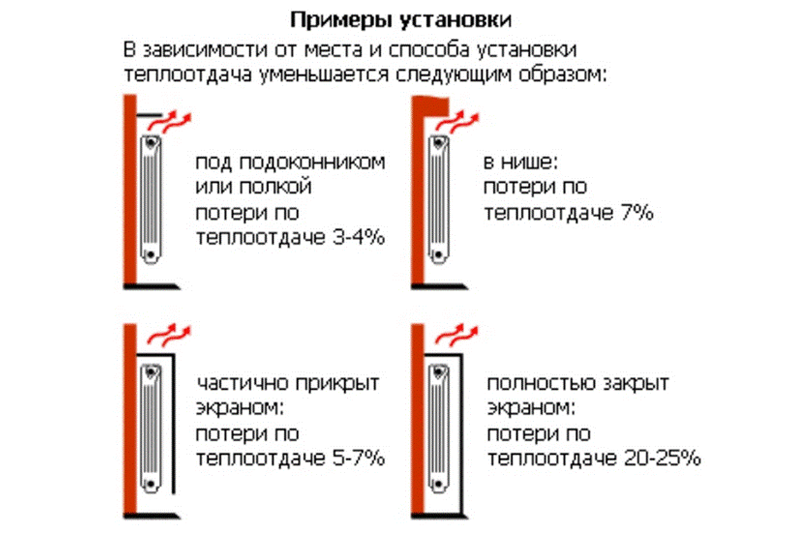

Где будем размещать?

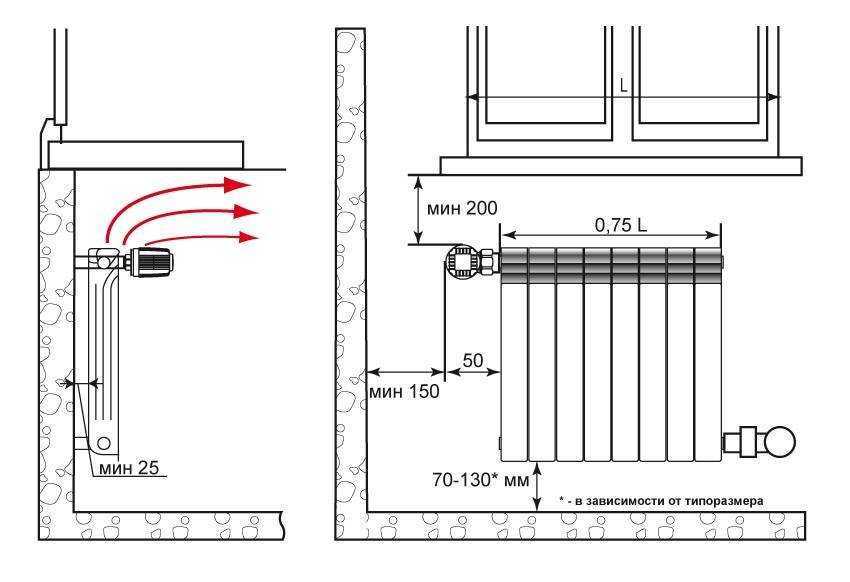

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Какие бывают радиаторы

Наиболее распространены в наше время следующие виды батарей:

Чугунные радиаторы

Старые добрые чугунные радиаторы известные своей надежностью. Хотя сейчас их устанавливают все реже, но совсем недавно они стояли в каждой квартире. Самый существенный недостаток – это огромный вес. Они крайне долговечны (установленные батареи еще во времена СССР исправно работают до сих пор в некоторых квартирах), не боятся высокого давления и низкого качества теплоносителя, прекрасно отдают тепло.

Алюминиевые радиаторы

Алюминиевые – современные модели. Эти аналоги имеют незначительный вес и стильный внешний вид. Теплоноситель в этих батареях проходит непосредственно через корпус, поэтому важна качественная жидкость, иначе радиаторы быстро придут в негодность. Алюминиевые модели дешевые, но не пользуются популярностью из-за своей придирчивости к теплоносителю.

Такие модели похожи на чугунные, но они более современные, легкие и имеют лучшую (по сравнению с чугунными) теплоотдачу. Батареи состоят из стального сердечника и алюминиевого корпуса, что исключает недостаток алюминиевых аналогов. Преимущества этой модели делают ее наиболее популярной на сегодняшний день.

Стальные батареи

Срок службы таких моделей достигает 25 лет, они относительно легкие, хорошо отдают тепло. Батареи этого типа оптимально подойдут для небольших частных домиков.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
2. Слить воду из старых батарей и снять их.
3. Продуть систему и освободить от остатков теплоносителя.
4. Установить новый радиатор согласно инструкции от производителя.
5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

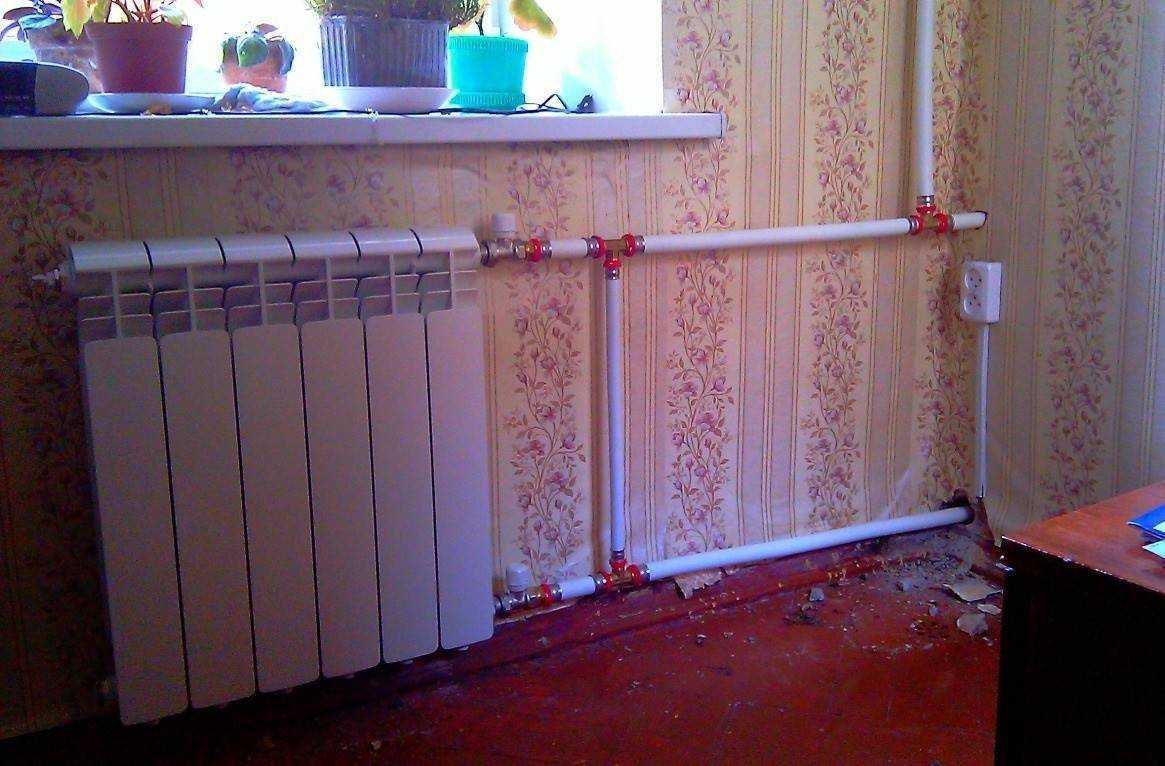

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

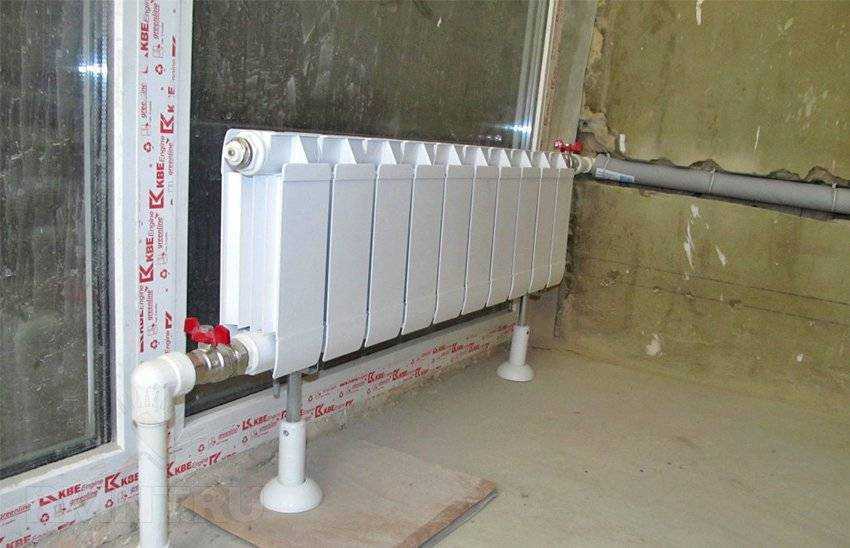

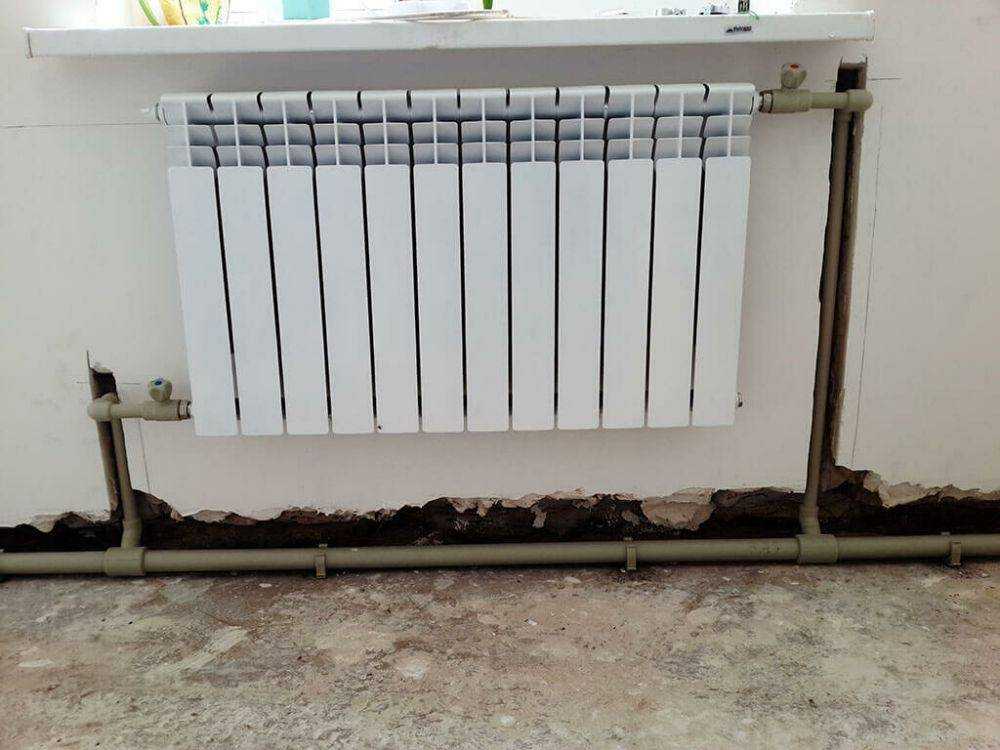

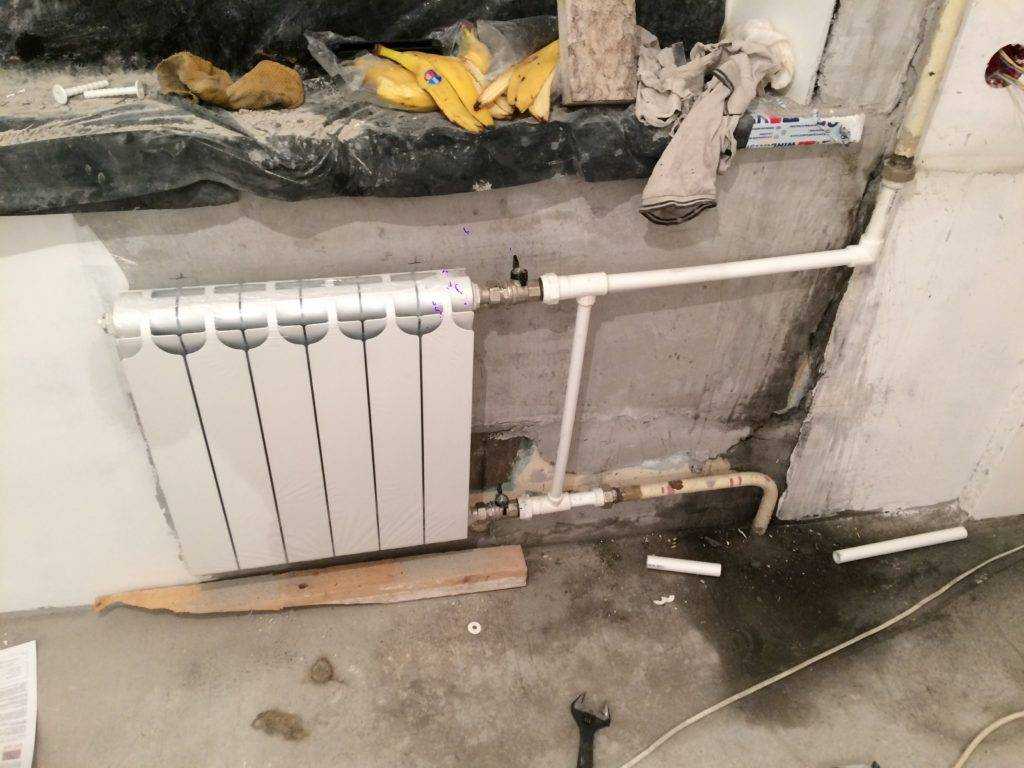

Варианты установки батарей отопления в квартире – фото:

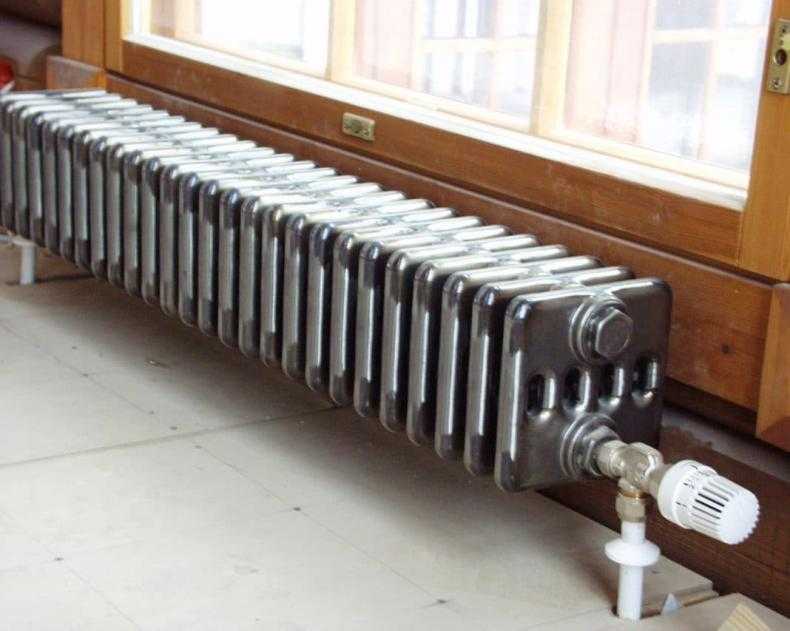

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

1. Чугунную секцию нужно разобрать на отдельные элементы.
2. Подкрутить специальным ключом ниппели.
3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

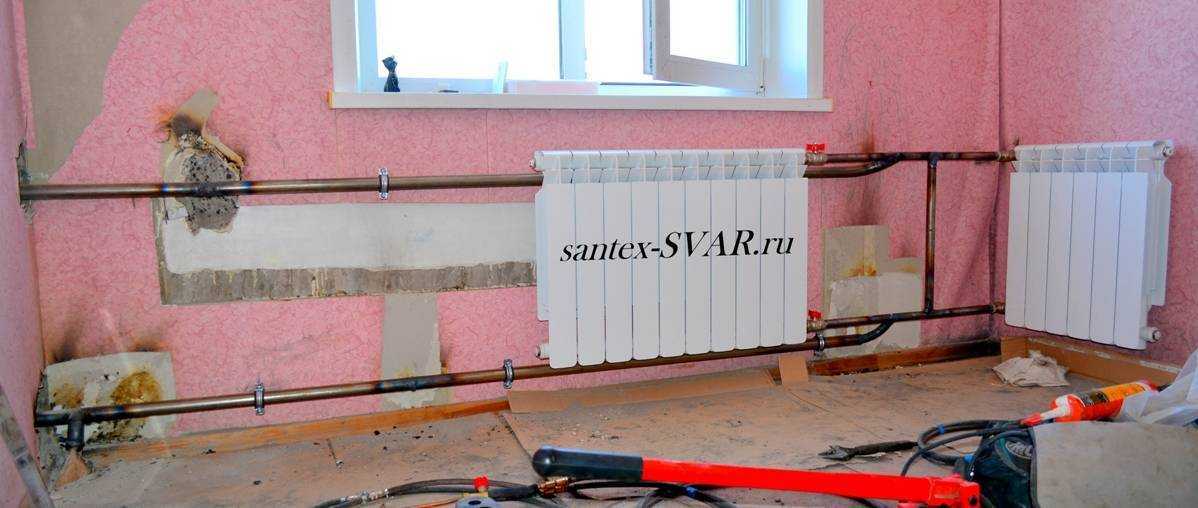

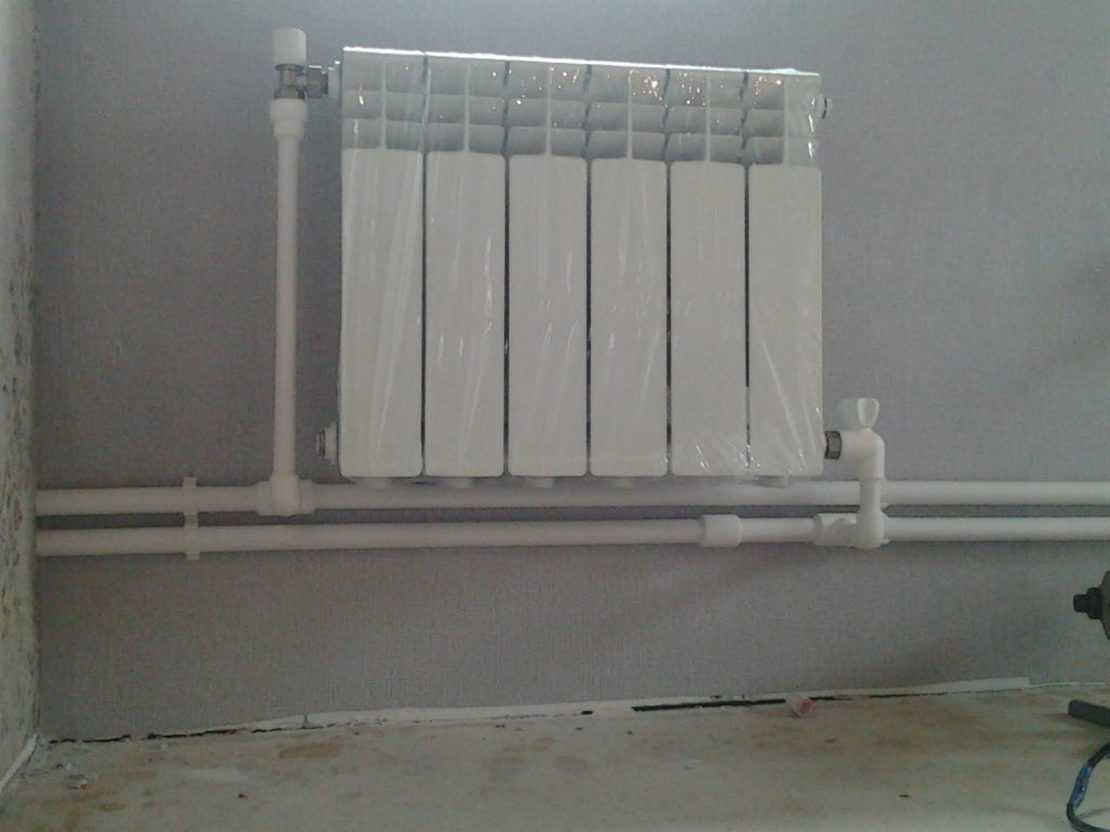

Как подключить радиатор при двухтрубной системе

В каждый радиатор подается вода примерно одинаковой температуры, соответственно, подача по диагональному принципу будет оптимальной. Это когда теплоноситель входит в верхней боковой точке, промывает весь объем радиатора и выводится с нижнего коллектора у противоположной стороны.

Выпускаются модели, предназначенные для диагонального подключения, это наиболее подходящие батареи для двухтрубной системы отопления в частном доме. Теплоноситель не имеет препятствий при таком распределении, полностью заполняя объем для отдачи тепла.

Чтобы не запутаться, куда подсоединять трубы, важно не перепутать, где подача и «обратка». При диагональном подключении прогретая вода должна подаваться сверху, а выходить с противоположной стороны снизу

Это и есть та часть ветки, которая возвращает охлажденную воду к котлу.

Отопительный контур с 2-мя трубами (подача и обратка) обеспечивает высокую тепловую отдачу и беспрепятственную циркуляцию теплоносителя в двухтрубной системе отопления с нижней подачей. Труба подачи и обратная – те же коллекторы, к которым подведены патрубки радиаторов, обеспечивающие равномерное распределение тепла.

Нижняя подача менее востребована, у нее меньший КПД, при этом требуется существенное давление, чтобы источник тепла полностью заполнял весь объем радиатора. Подача подключается снизу, обратка – с противоположной стороны. Такой способ еще называют седловой, его используют в «ленинградке», разновидности двухтрубной системы отопления. Средние теплопотери составляют около 15%.

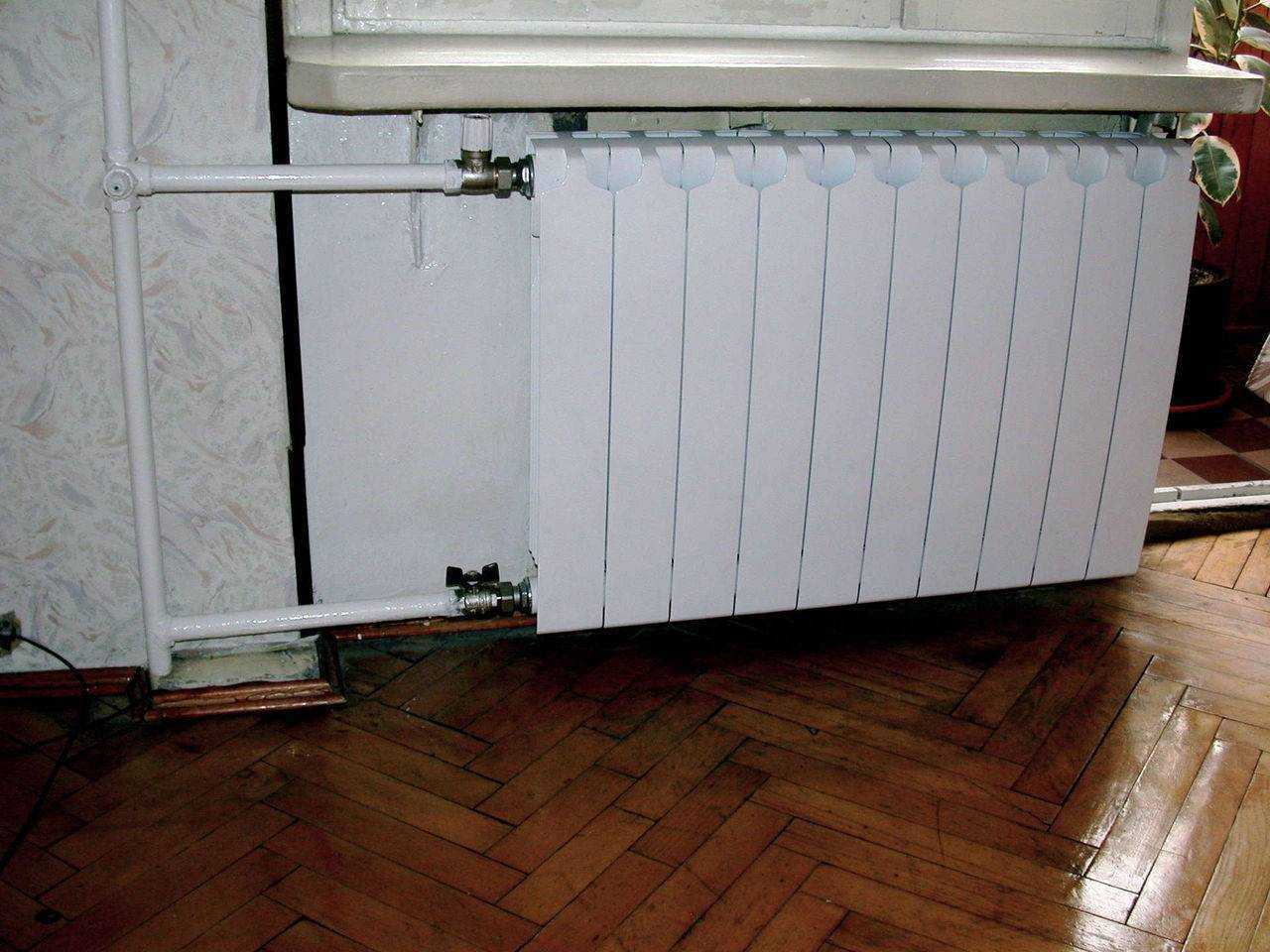

Боковая или односторонняя схема предполагает подсоединение труб с одного бока. Вход у верхней очки, выход – снизу. Это популярный способ подключения батареи в городских квартирах, но он больше приемлем для однотрубной подачи, обязателен байпас.

Есть одно преимущество – обвязка радиатора отопления в двухтрубной схеме скрывается в полу. Этот способ как нельзя лучше подходит для напольных и низких радиаторов, используемых в качестве основы для сидячих мест в бассейне или большой прихожей.

Самостоятельная сборка секционных батарей отопления

Прежде чем начать монтаж, нужно осуществить сборку секций, если это не предусмотрено с завода или не сделано в точках продаж. Сборку и установку биметаллических радиаторов отопления проводят после изучения сопроводительной документации. Производители в инструкции к изделию описывают весь ход проводимых работ с советами и рекомендациями.  Радиаторы собирают на месте монтажа самостоятельно, если есть знания об устройстве биметаллического радиатора. Соединяют секции между собой с помощью ниппелей и каучуковых прокладок.

Такие же манипуляции выполняют, если необходимо добавить секции к биметаллическому радиатору или, наоборот, убрать, то есть сделать перепаковку.

Перепаковка секций радиаторов

С завода стандартная комплектация радиатора предусматривает 10 элементов. После того, как выполнен расчёт секций для отопления конкретного помещения, часто возникает необходимость перепаковки. Соединение биметаллических радиаторов выполняется с помощью радиаторного ключа достаточной длины, шириной лопатки 2,4 см.

Необходимо выяснить направление резьбы на торцевом отверстии. Ключ вставляется в радиатор таким образом, чтобы лопатка попала в стык между секциями, которые нужно разобрать. Проворачивая ключ в противоположную сторону от направления резьбы, нужно прислушиваться. Щелчок означает, что радиатор разделён. В обратном порядке производят подсоединение секций.

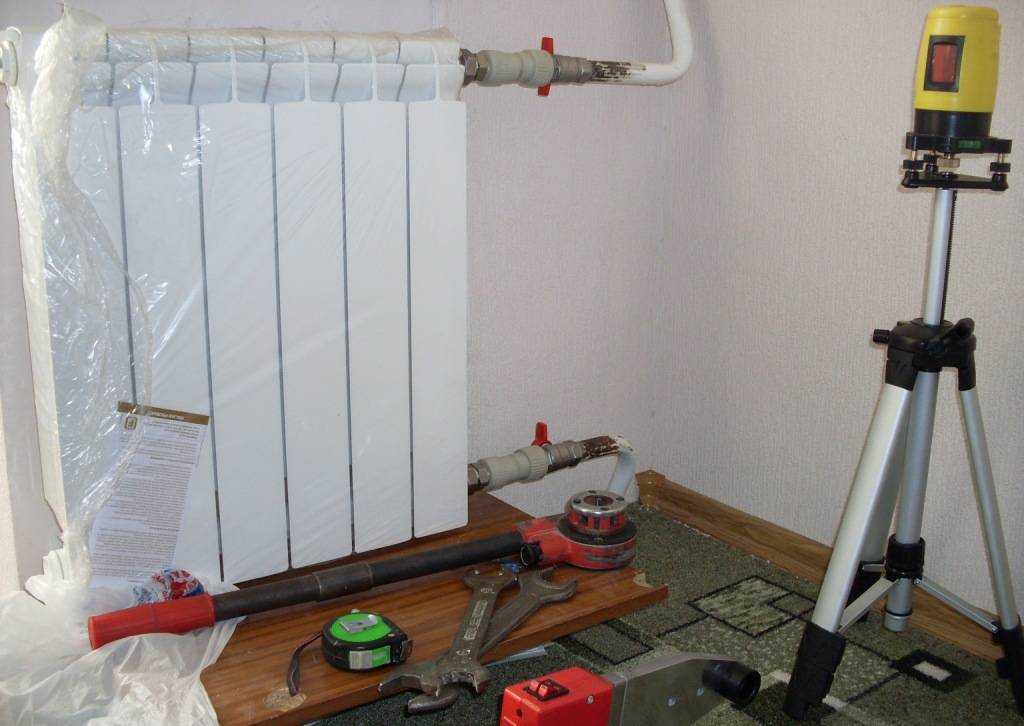

Инструменты и дополнительные материалы

Чтобы выполнить монтаж секционных биметаллических радиаторов отопления, понадобятся:

• ключи разводной и трубный;
• перфоратор;
• уровень строительный;
• рулетка;
• фломастер для разметки;
• радиаторный ключ;
• набор торцевых пробок;
• краник Маевского.
• шаровый кран 1⁄2 дюйма;
• регулятор к термоголовке;
• прокладки для радиатора;
• паковочная паста;
• пакля.

Также необходимо подготовить несколько кронштейнов для биметаллического радиатора. Количество зависит от способа монтажа.

Варианты подключения отопительного прибора к трубам

По завершении перепаковки устанавливают запорную арматуру, пробки и краник Маевского.

Схема подключения биметаллических радиаторов отопления к системе отопления зависит от того, какая разводка в здании:

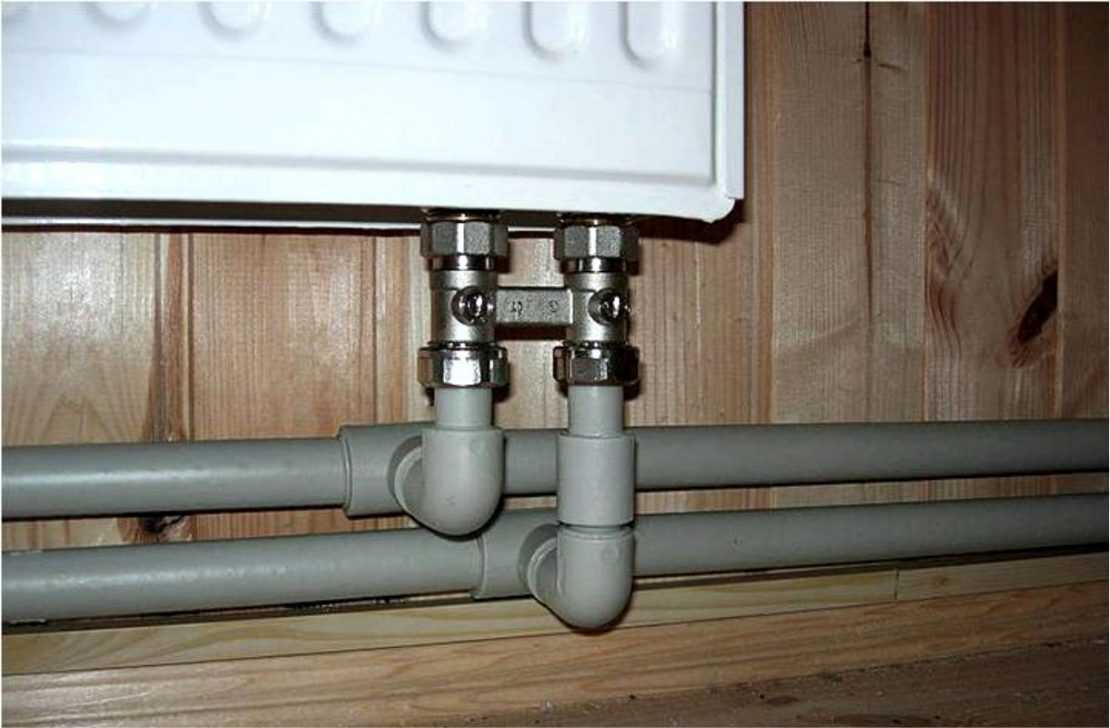

• Седельная. Требуется нижнее подключение. Монтаж запорно-регулирующей арматуры делают с двух сторон радиатора, к нижним пробкам.
• Диагональная. Предполагает подключение по диагонали.
• Односторонняя. Однотрубную систему практикуют в многоэтажных домах. Арматуру монтируют вверху и внизу с одной стороны радиатора.

От правильного подключения биметаллических радиаторов отопления зависит их эффективность в работе.

Подключение генератора

От модели радиатора зависит, как он подключается к системе отопления. Это соединение может быть боковым, что можно охарактеризовать как традиционное.

Радиатор также можно подключить снизу, с правой или с левой стороны. Это решение используется в основном в обогревателях помещений. Он популярен, потому что использует меньше материала и требует меньше работы.

• Выполнение такого соединения несложно и достаточно проделать в стене небольшой паз.
• Многослойные пластиковые трубы, которые в настоящее время используются в системах отопления и водоснабжения, легко гнуть;
• Также нет опасений, что они могут быть повреждены в процессе.
• Поэтому для выполнения такого соединения не требуются специальные соединительные наборы, а также нет необходимости использовать медные трубы и фитинги для изготовления концевых участков соединительных линий.

Поэтому не стоит соглашаться на подключение радиаторов снизу трубами, идущими от пола. Это не только затруднит укладку паркета, панелей или плитки и последующую очистку под радиатором, но также потребует использования специальных комплектов для подключения, за которые придется доплачивать.
