Какие радиаторы отопления подходят для панорамных окон

Уход за алюминиевыми радиаторами

Однако для того, чтобы продлить срок службы радиаторов, нужно придерживаться некоторых правил:

Необходимо избегать эксплуатации алюминиевых батарей вместе с медью. Несмотря на то, что алюминий сам по себе является материалом, устойчивым к коррозии, при соединении с медью разрушение протекает гораздо быстрее. Это происходит в том случае, если в качестве теплоносителя используется недистиллированная вода – данный процесс называется электрической коррозией. Таким образом, в качестве теплоносителя не должна применяться вода с высокой теплопроводностью. Данная ситуация может возникнуть в том случае, если алюминиевая батарея соединена с медным стояком или же теплообменник в котле изготовлен из медных трубок. Эта проблема характерна также для открытых отопительных конструкций с металлическими трубопроводами. Поэтому для них предпочтительнее использовать пластиковые изделия. В закрытых системах со специальным теплоносителем этого не происходит.

Необходимо правильно устанавливать радиаторы. В противном случае может потребоваться скорый ремонт. Например, если при вкручивании клапана (ниппеля) было превышено усилие, то при росте гидродинамического давления в системе происходит деформация резьбы, вызывающая в местах соединений протекания.

Соблюдение рабочего давления. Большинство алюминиевых радиаторов рассчитаны на давление в 5-7 атмосфер. Также они достаточно чувствительны к качеству теплоносителя. По этой причине их чаще всего используют при автономном отоплении частного дома. Что касается централизованных сетей многоэтажных домов, то в них давление составляет 10 атмосфер и более. По этой причине алюминиевые радиаторы при таком способе отопления используются редко.

Бережное отношение. Алюминий является мягким металлом, поэтому изделия из него легко поддаются деформации

Поэтому с алюминиевыми радиаторами нужно обращаться осторожно. Познавательное видео об алюминиевых радиаторах отопления:

Познавательное видео об алюминиевых радиаторах отопления:

Познавательное видео об алюминиевых радиаторах отопления:

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

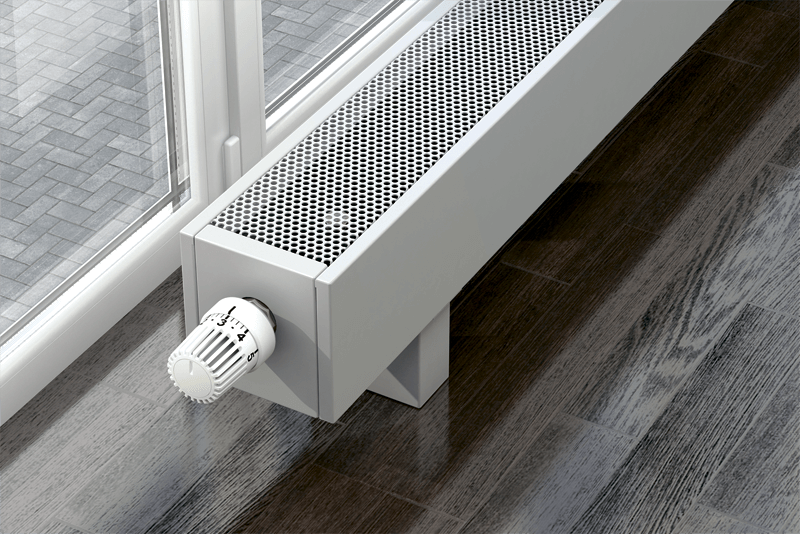

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж. Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет

Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

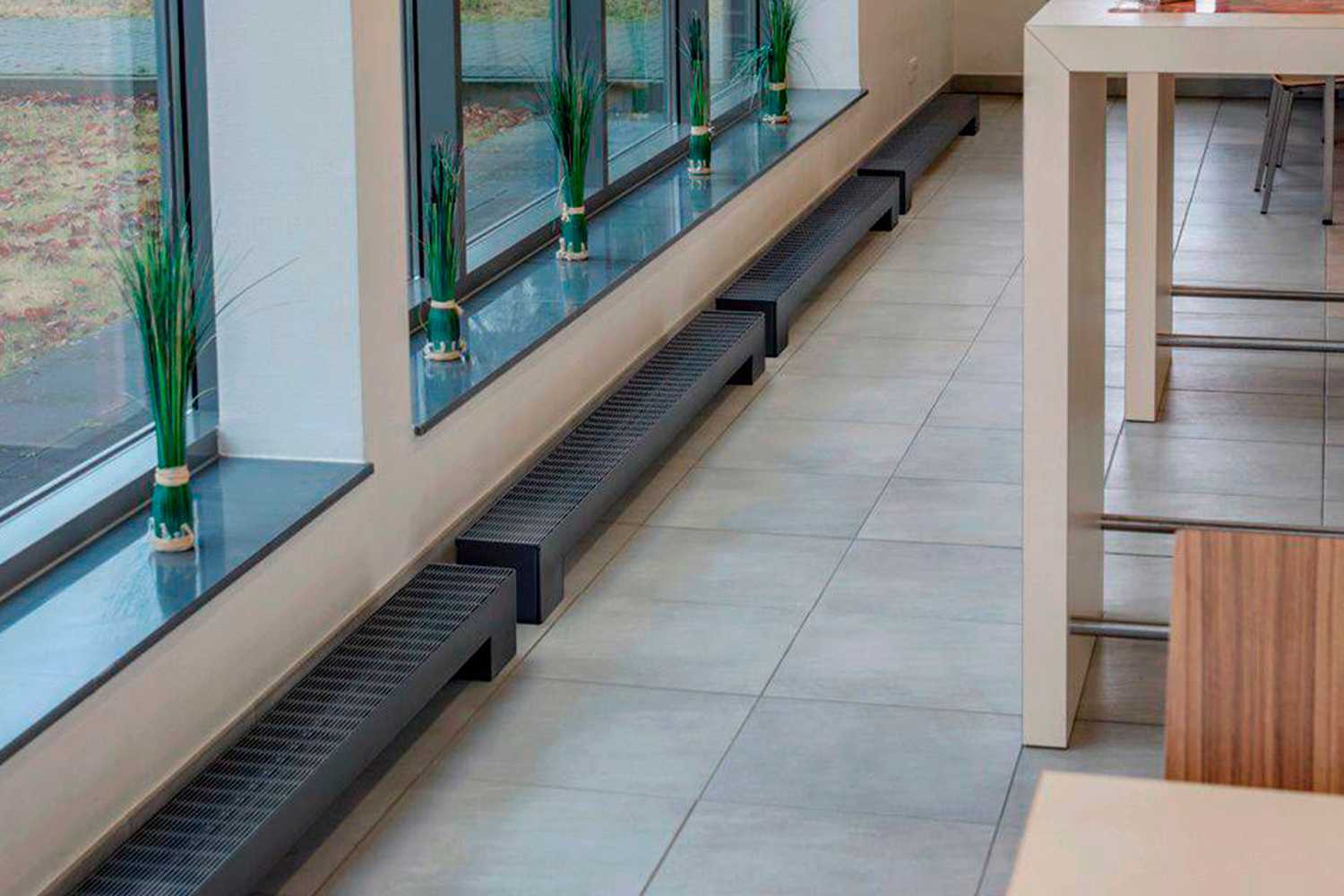

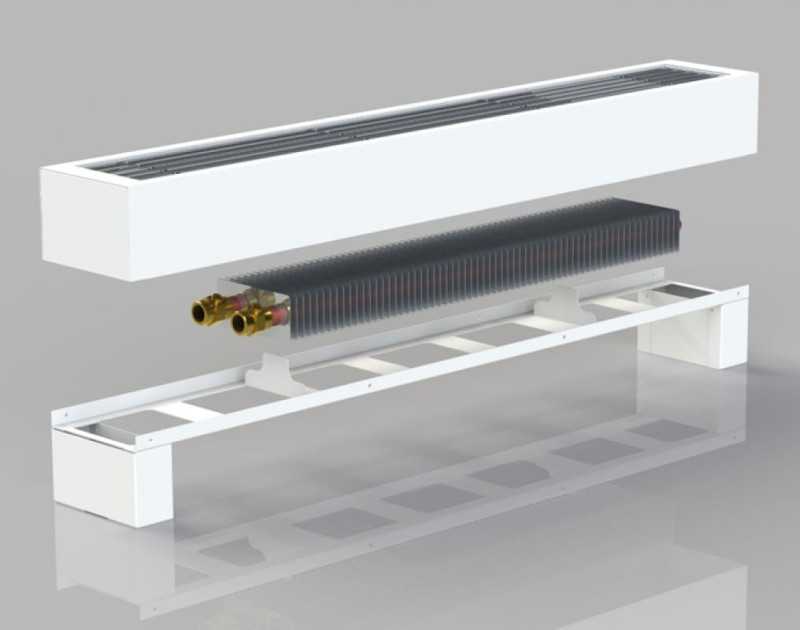

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Достоинства и недостатки

В чем заключаются главные преимущества низких напольных радиаторов отопления? Рассмотрим их краткий перечень:

Более компактными размерами чем напольные радиаторы могут похвастаться только их плинтусные конкуренты.

• компактные размеры – это действительно самые малогабаритные устройства из всех, что можно найти на отопительном рынке. Реальную конкуренцию им могут составить разве что плинтусные модели, построенные по схожему принципу;
• высокая теплоотдача – она характерна для всех стальных, алюминиевых и биметаллических радиаторов напольного типа. Исключение составляют чугунные батареи – их тепловая мощность ниже;
• привлекательный внешний вид – благодаря этой характеристике данные устройства не испортят ни одного интерьера, даже самого изысканного;
• широкий выбор расцветок – если обычные батареи чаще всего белые, то напольные выпускаются в самых разных цветах. Отдельно можно выделить дизайнерские модели, обладающие фактурной окраской, например, под дерево или камень;
• легкость монтажа – напольные радиаторы устанавливаются на встроенные ножки, а их монтаж сводится к подключению к выходящим из пола или стен трубам. Некоторые модели не просто стоят на полу, а прикручиваются к нему или монтируются прямо в него;
• возможность обогрева зданий с панорамными окнами – они практически незаметны;
• возможность обогрева помещений большой площади – благодаря небольшим габаритам низкие устройства могут быть установлены вблизи стен, при этом не загромождается свободное пространство.

Есть и определенные недостатки, но их меньше:

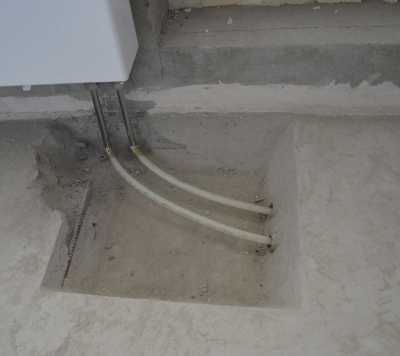

Трубы для таких устройств лучше всего прокладывать в полу, для того чтобы система отопления смотрелось более аккуратно.

Таким образом, недостатки есть, но во многих случаях они с лихвой перекрываются достоинствами.

Стальные трубчатые

В этой категории есть самый большой ассортимент низких радиаторов. Причем низкие тут — это:

• от 150 мм высоты у Purmo — модель Delta Laserline;
• от 180 мм у Arbonia практически все модели «стандартного» ассортимента, есть еще радиатор-скамья, высотой от 180 мм;
• от 190 мм у Zehnder. модель Charleston и радиаторы-скамьи от 400 мм и 410 мм.
• С межосевым расстоянием от 300 мм у российского КЗТО.

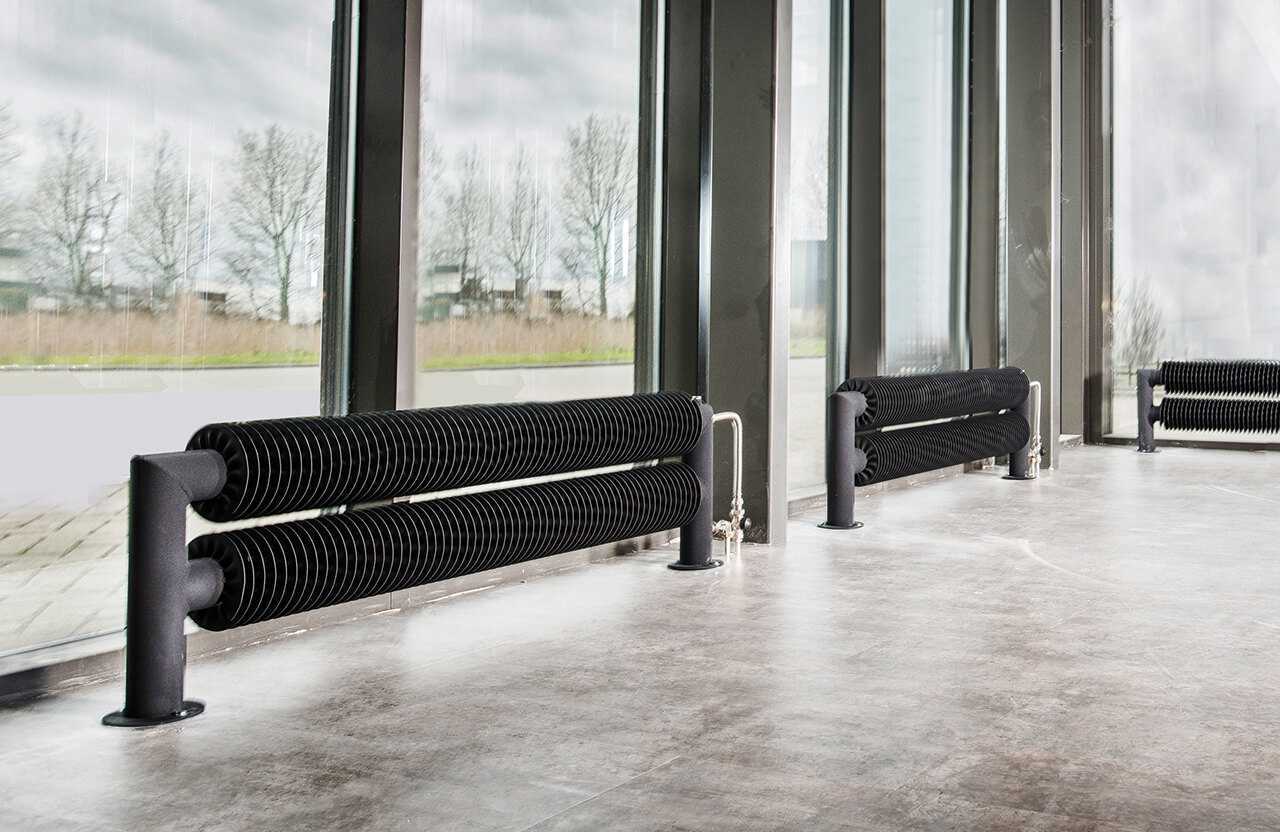

Трубчатые радиаторы очень декоративны

У любого производителя трубчатых радиаторов вы найдете те, которые можно отнести к разряду низких. Они могут иметь от двух до шести колонн труб, соответственно, будут иметь разную глубину — от 50 мм до 250 мм. Каждая из моделей может устанавливаться на пол или навешиваться на стену (уточняйте при заказе).

Достоинства и недостатки

Трубчатые радиаторы могут иметь нелинейную форму

К достоинствам можно отнести большой выбор моделей, с различной шириной и глубиной, легкость уборки, привлекательный внешний вид, большое количество декоративных вариантов. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы забиваются редко.

Недостатки обусловлены сталью: склонность к коррозии, высокие требования к теплоносителю, невысокое рабочее давление, небольшой срок службы — от 5 до 10 лет. Исключение — Zehnder Charleston Pro

которая изнутри обработана двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять при Ph 5-11. Срок гарантии при этом 25 лет.

Область применения

В основном трубчатые радиаторы рассчитаны на индивидуальное отопление. Причем работать могут как в системах с принудительной, так и с естественной гравитацией. Единственное требование — система должна быть закрытого типа.

Виды низких радиаторов для отопления окон от пола

Низкие радиаторы отопления для панорамных окон представлены в ассортименте практически всех производителей. От стандартных отопительных приборов они отличаются малой высотой (до 200-300 мм). Компактные напольные крепления позволяют их устанавливать перед панорамным стеклом или при низких подоконниках, не боясь ухудшить обзор и испортить весь внешний вид оконной конструкции. Для повышения теплоотдачи низкие напольные радиаторы исполняются с большей длиной, относительно классических радиаторов. Помимо эстетического эффекта, это гарантирует повышение технических достоинств данных устройств: большую площадь обогрева, отсутствие «холодных» углов и, как следствие, конденсата.

• Алюминиевые радиаторы
• Биметаллические радиаторы
• Стальные радиаторы
• Напольные конвекторы
• Медно Алюминиевые радиаторы

Перед тем как установить радиаторы для панорамных окон, необходимо учесть характеристики отопительной системы, размеры остекления, тип трубопровода и выбрать один из трех вариантов отопительных приборов.

Низкие алюминиевые радиаторы

Алюминиевые радиаторы – одно из наиболее популярных и востребованных решений при оборудовании отопления для панорамного остекления. Это лучший вариант для отопления окон в пол с помощью автономной отопительной системы, который порадует целым рядом достоинств:

• Легкий монтаж благодаря малому весу.
• Эталонная теплоотдача и нагрев помещения.
• Легкость и высокая скорость регулировки температурных параметров при помощи встроенных клапанов (алюминий быстрее реагирует на изменение температуры теплоносителя).
• Для нагрева требует малый объем воды, что снижает энергозатраты на отопление.

Однако стоит учитывать, что алюминиевые радиаторные батареи не подходят для эксплуатации в условиях резких перепадов давления и низкого качества теплоносителя. При наличии мелких механических крупиц, химических реагентов и других примесей алюминиевые радиаторы быстро выходят из строя.

Низкие биметаллические радиаторы

Биметаллические радиаторы с минимальной высотой, представленные в нашем каталоге, лишены главного недостатка алюминиевых конкурентов – они подходят для эксплуатации в отопительных системах с низкими гидравлическими качествами. Их внутренняя поверхность, которая контактирует с водой, выполнена из стали, а наружная – из алюминия, что определяет достоинства радиаторов:

1. Не подвержены воздействию ржавчины, коррозии, устойчивы к химикатам. Могут устанавливаться в квартиры с центральным отоплением.
2. Выдерживают высокие перепады давления.
3. Алюминиевая оболочка улучшает внешний вид и теплоотдачу.
4. В отличие от алюминиевых радиаторов, совместимы с любыми типами трубопроводов.

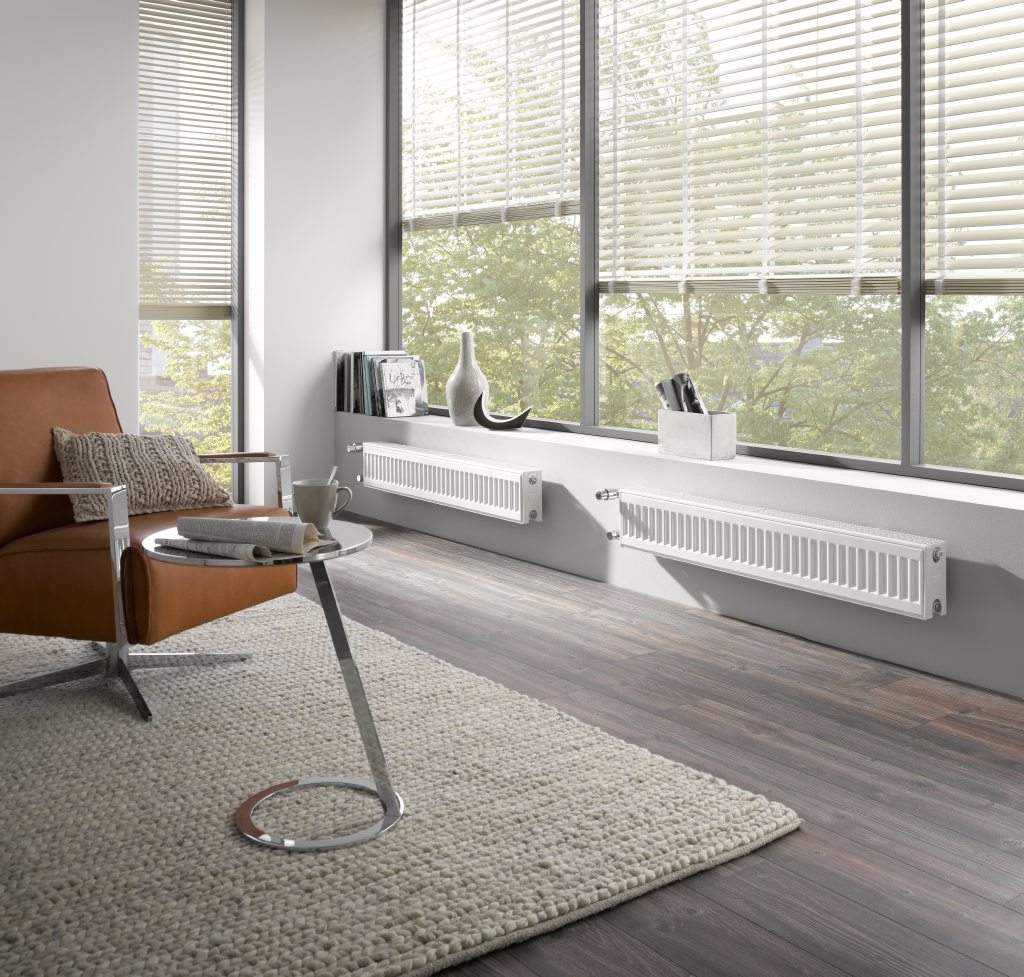

Низкие стальные радиаторы

Стальные радиаторы отлично подходят для использования как в автономных, так и в центральных отопительных системах. Представлены, как правило, секционной конструкцией, которая отличается отличной теплоотдачей, но выглядит не так эстетично и требует больших ресурсов для нагрева.

Виды напольных радиаторов и материалы для их изготовления

Напольные радиаторы отопления изготавливаются из самых разных материалов. Это и алюминий, и сталь, и чугун. Также в продаже встречаются биметаллические модели. Остановимся более подробно на их свойствах.

Стальные радиаторы

Наиболее широко представлены на рынке модели из стали – они же являются самыми популярными, судя по данным товарных агрегаторов (таких, как Яндекс.Маркет). Стальные радиаторы обладают компактными размерами, высокой теплоотдачей и стойкостью к давлению до 10-16 атм. Их конструкция предельно проста и напоминает устройство старых стальных батарей, некогда работавших в многоэтажных домах.

К несомненным достоинствам стальных радиаторов относится их дешевизна. Это действительно самое недорогое отопительное оборудование, которое можно использовать в помещениях с панорамным остеклением. Оно обеспечивает качественную конвекцию теплого воздуха, эффективно прогревая помещения. Также следует отметить продолжительный срок службы – при соблюдении правил эксплуатации он составляет 20-25 лет и больше. Если вы хотите приобрести надежные и недорогие напольные радиаторы, присмотритесь к моделям из стали – они обеспечат качественный прогрев и не испортят интерьера. Кстати, в их число входят довольно эстетичные трубчатые модели.

Биметаллические радиаторы из алюминия и стали

Знакомое сочетание, не правда ли? Именно сочетание алюминия и стали используется в стандартных настенных батареях отопления. Напольные модели устроены схожим образом и донельзя похожи на своих старших собратьев. Теплоноситель в них протекает по стальным трубкам, а отдача тепла осуществляется с помощью алюминиевого оребрения. Они несколько дешевле батарей с медными элементами.

Алюминиевые радиаторы

Напольные радиаторы из алюминия напоминают по своей конструкции самые обычные настенные модели. В продаже они встречаются редко – чаще их изготавливают на заказ. Алюминиевые модели не выдерживают большого давления и не переносят воздействия агрессивного теплоносителя, из-за этих недостатков вместо них устанавливают надежные и простые стальные и биметаллические радиаторы.

Чугунные радиаторы

Напольные радиаторы отопления могут быть сделаны не только из стали, меди и алюминия, но и из чугуна. Чугунные модели нельзя назвать самыми компактными, так как их размеры слишком велики, если сравнивать с габаритами тех же стальных изделий. Чаще всего их устанавливают в качестве декоративных элементов, поддерживающих стиль оформления жилых или офисных помещений. Они не боятся высокого давления и коррозии, отличаются продолжительным сроком службы. Что касается стоимости, то она может показаться очень высокой.

Недостатком чугунных батарей является большой вес и связанная с ним сложность монтажа. Но по внешнему виду и стойкости к негативным воздействиям равных им практически нет.

Отопительные системы как элемент интерьера

В каждой модельной линейке оборудования для создания отопления имеется сегмент, где представлены радиаторы небольшой высоты. К данной группе относят изделия, у которых этот параметр не превышает 450 миллиметров. Низкий радиатор отопления под окно незаменим при обустройстве обогрева постоянно мокнущих и холодных стен, выходящих на улицу, по всей их протяженности.

Такие приборы задействуют в случае:

• наличия больших по площади панорамных окон;
• расположения теплоснабжающей системы в плинтусах.

При выборе отопительного оборудования нужно принимать во внимание ряд технических параметров изделий:

• материал изготовления;
• габариты;
• мощность;
• устойчивость к коррозийным процессам;
• область применения и т.д.

Что делать

Вопрос не риторический: часть перечисленных мной проблем французских окон вполне решаема.

Отопление

Создать тепловую завесу перед панорамным окном может низкая (200 — 350 мм) секционная батарея, теплый плинтус (так называется настенный конвектор высотой 13 — 18 см декоративным экраном) или внутрипольный конвектор, установленный в стяжку или между лаг пола.

Панорамное окно с внутрипольным конвектором.

Тепловую завесу создает установленный рядом с окном внутренний блок сплит-системы.

Холод, перегрев и избыточная освещенность

Эти проблемы успешно решит установка комбинированного стеклопакета с одним энергосберегающим и одним солнцезащитным стеклом.

Что это за стекла?

Солнцезащитное стекло благодаря тонкому металлическому напылению отражает часть света в видимой части спектра (от 30 до 70%), уменьшая освещенность комнаты и ее нагрев в летнюю жару.

Коттедж со светозащитными стеклами.

Энергосберегающее стекло снабжено таким же металлическим напылением, которое благодаря особому химическому составу обладает ограниченной прозрачностью лишь в инфракрасной части спектра. Стекло уменьшает потери тепла зимой, когда в доме температура выше уличной, и ограничивает нагрев комнат в солнечную погоду.

Стекло легко узнать по цвету отраженного огня.

Двухкамерный стеклопакет с энергосберегающим и светозащитным стеклами.

Если окна уже установлены, превратить стеклопакеты в солнцезащитные и/или энергосберегающие вам позволит наклейка на стекла соответствующих пленок.

Пленка может изменить характеристики вашего стеклопакета.

Как сделать это своими руками? Инструкция предельно проста:

1. Вымойте стекло;
2. Вырежьте пленку по размеру стеклопакета;
3. Обильно намочите стекло водой с небольшим количеством детского шампуня;
4. Снимите пленку с подложки, прижмите ее к стеклу и разгладьте тряпкой или резиновым шпателем от центра к периферии, выгоняя воду.

Пленка клеится на обильно смоченное стекло.

Отчасти решить проблему шума позволит установка шумозащитного стеклопакета. Шумоизоляция достигается комбинированием стекол разной толщины (обычно 4 и 6 мм) с переменной толщиной дистанционных рамок. В результате остекление поглощает звуки в максимально широком акустическом спектре.

Обычный и шумозащитный стеклопакеты.

Распространённые разновидности низких батарей

Радиаторы различаются по виду корпуса, размерам рёбер.

Конструкция низких батарей определяется материалами:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер.

Чугун хрупкий, поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. Поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Стальные низкие батареи изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.

Если радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается больше, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин.

Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Стальные радиаторы дорогие по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По передаче тепла они близки к чугунным радиаторам.

Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.

Алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных.

Такой радиатор изготовлен из нескольких деталей. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Срок её службы сравним с чугунной батареей.

Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие размеры, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.

Особенности эксплуатации

Стальные радиаторы рекомендуется использовать при организации частного отопления

Батареи из стали или алюминия не всегда подходят для эксплуатации. Алюминий не совместим с медными элементами, которые часто применяют для заглушек или в качестве соединителей и кранов. Для стали недопустимо присутствие большого количества кислорода, так как под его воздействием она начинает быстро ржаветь.

Батареи из данных материалов допускается использовать в квартирах при соблюдении всех требований по эксплуатации

Не менее важно учитывать, что радиаторы из легких и тонких сплавов рационально монтировать при организации индивидуального отопления

Горизонтальные радиаторы из алюминия

Наиболее низкие алюминиевые радиаторы отопления под панорамные окна имеют высоту 24,5 сантиметра.

Подобные модели производят иностранные фирмы:

1. Sira. Компания изготавливает миниатюрные радиаторы, имеющие теплоотдачу в пределах 89 – 97 Вт (изделия Rovall 80, Rovall 100, Swing, Alux 80 и Alux 100).
2. Global. Предлагается невысокий литой радиатор Gl-200/80/D, который рассчитан на монтаж в системе обогрева с рабочим давлением до 16 Бар.

В данном сегменте из отечественного отопительного оборудования наибольшей популярностью пользуются радиаторы Rifar Base 200 и Rifar Forza 200. Число 200 говорит о том, что межосевое расстояние у них составляет 20 сантиметров.

Невысокие горизонтальные отопительные приборы из алюминия обладают рядом важных преимуществ:

• небольшой вес – при монтаже не потребуется помощь бригады строителей;
• высокая степень теплоотдачи;
• при повороте регулировочного клапана, батарея быстро реагирует на изменение параметров рабочей среды;
• для полного заполнения системы требуется небольшой объем воды.

Из отрицательных характеристик алюминиевых батарей надо отметить:

• химическую активность, присущую данному металлу, что отражается на качестве используемой воды;
• мягкость материала изготовления, поэтому изделие легко поддается деформации.

С недостатками алюминиевых отопительных устройств можно справиться, если перед их эксплуатацией производить тщательную водоподготовку, что рекомендуется инструкциями фирм — производителей.

Изготовители радиаторов из алюминия не советуют их использовать в теплоснабжающих системах многоквартирных зданий, где качество горячей воды вызывает большие сомнения.

Низкие радиаторы отопления

Ассортимент типоразмеров алюминиевых батарей

Низкие варианты отопительных конструкций выполняют из разных материалов: стали, алюминия, чугуна и других сплавов

На это обязательно обращают внимание при выборе модели

Алюминиевые конструкции

Отличаются сравнительно небольшой массой, поэтому не требуют специального обучения перед монтажом и привлечения бригады строителей. Модели небольшие по размеру, но имеют высокую степень теплоотдачи.

Стальные

Чаще всего выпускаются в виде трубчатых отопительных элементов. Подходит для обустройства отопления в небольших по высоте простенках. Приблизительный размер перегородки для низких трубчатых батарей составляет порядка 180 мм.

Биметаллические варианты

Такой тип подходит для организации отопления в помещениях с панорамными окнами. Конструкция с биметаллического материала отличается высокими показателями производительности. Отлично контактирует с другими материалами. Эта способность необходима при коммутации нагревателя с другими элементами системы отопления.
