Обвязка котла полипропиленом: схемы и правила устройства

Обвязка с принудительной транспортировкой теплоносителя

Нельзя не сказать о недостатках:

сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
необходимость регулярного дорогостоящего обслуживания;
нужна балансировка устройств;
потребуется обвязка насоса отопления;
дороговизна элементов и услуг профессиональных установщиков;
монтаж и ремонт силами специалистов, что требует значительного финансирования.

Количество элементов системы можно уменьшить за счет использования метода первично-вторичных колец. В этом случае будет меньше устройств контроля и защиты, но для каждого кольца отопления потребуется свой циркуляционный насос. Системы, в состав которых входят нескольких колец и напольный котел мощностью не более 50 кВт, требуют оснащения гребенками-коллекторами, необходимыми для равномерной подачи теплоносителя к отопительным приборам.

В многоквартирных домах теплоснабжение делают с использованием гидровыравнивателей. Их устанавливают в схемы с мощными котлами, имеющими мощность более 50 кВт, и обеспечивающими теплом не только основной контур, но и, например, систему «теплый пол». Приборы гидравлического выравнивания способствуют равномерному распределению тепла по всем батареям, а в разных кольцах не допускаются перепады давления.

Обвязка системы отопления в частном доме, детальное видео:

Аварийная обвязка

Как бы ни была реализована обвязка двухконтурной схемы, в ней непременно должны присутствовать способы контроля и управления системой на случай непредвиденных аварийных ситуаций. Чаще всего это – внезапное отключение электричества.

Однако в случае если аккумуляторы используются достаточно редко – их периодически следует проверять, и в случае необходимости – заряжать.

Если принцип работы электрического котла отопления предполагает, что в системе задействована исключительно водопроводная вода (что бывает редко), то важно учитывать, что нередко при отключении электричества водоснабжение также прекращается. И вспомогательные аккумуляторы не помогут восстановить количество теплоносителя

Иногда на случай аварийных ситуаций создается вспомогательный контур с естественной циркуляцией теплоносителя. Как правило, он значительно меньшего размера и охватывает лишь часть помещений.

Качественная обвязка двухконтурного газового котла эффективная экономия

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: “Правильная схема подключения двухконтурного газового котла”).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

насос для циркуляции;
термоголовка или распределительный клапан;
расширительный бак;
сливные и шаровые краны;
проходной фильтр;
балансировочный кран;
обратный и воздушный клапаны;
уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

высокая цена на комплектующие изделия;
сложность реализации обвязки, которую может выполнить только профессионал;
необходимость в постоянной балансировке деталей;
дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата. Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

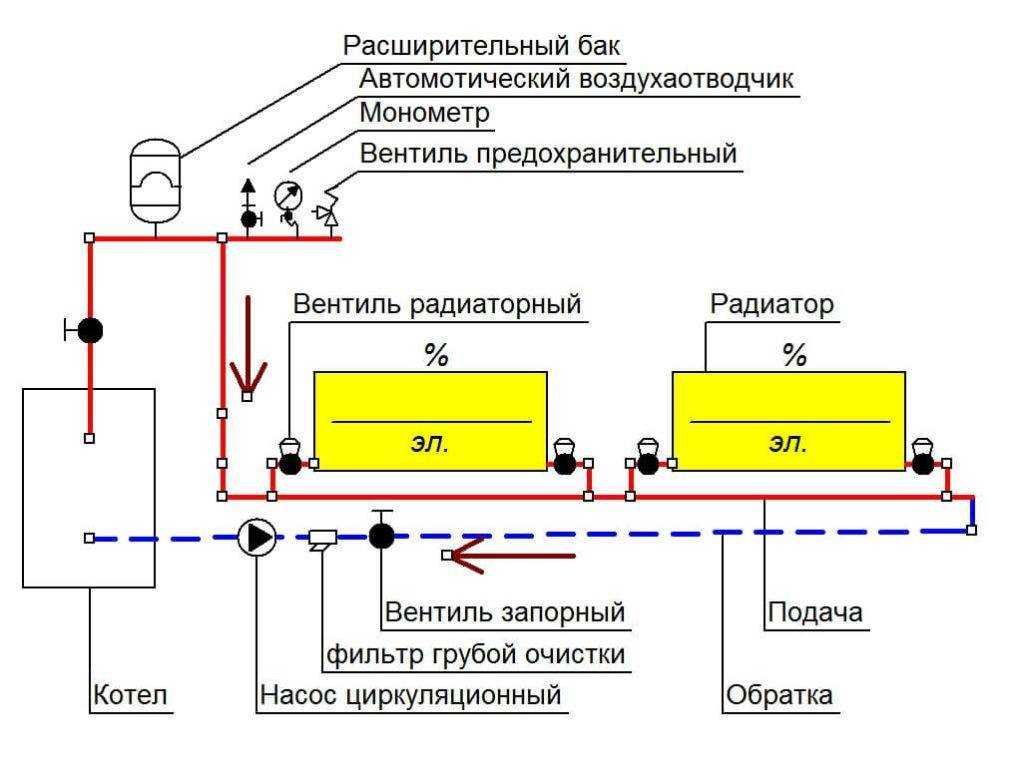

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

Котел;
радиаторы чугунные, стальные, биметаллические или алюминиевые;
гидравлический расширительный бак с мембраной;
полипропиленовые трубы PPR;
байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

Быстрая, простая сборка схемы теплоснабжения;
малое количество вспомогательных устройств и арматуры;
энергонезависимая работа схемы;
бюджетная цена комплектации оборудования и его монтажа;
возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Что такое обвязка котла полипропиленом

Обвязка – соединение в единый функциональный комплекс теплотехнического оборудования, систем оборудования и ГВС, обеспечивающего передачу горячей воды к приборам отопления и водоразборным точкам. Грамотно выполненная схема позволяет равномерно распределить тепловые потоки для потребителей и обеспечить надежность работы всего оборудования, предохраняя его от перегрева и возможности создания аварийной ситуации. Перед выполнением монтажа теплового и насосного оборудования выполняют их расчет, только в этом случае схема будет работать правильно и эффективно, с рабочими параметрами и КПД.

Нужно понимать, что готовых типовых вариантов отопительных сетей не существует, эффективным может быть только индивидуальный проект. Тем не менее, для его выполнения применяют определенный стандартный набор типового оборудования. Огромным преимуществом использования полипропиленовых трубопроводов (PPR) является безграничные возможности создания контуров любой сложности. Хотя специалисты не должны злоупотреблять этим, поскольку, сложность затрудняет монтажные работы и, в конечном, счете, сокращает КПД теплосиловой установки.

Обвязка газового котла

Для выполнения обвязки котла полипропиленом можно использовать, как сварочную технологию, так и применение фитингов. Второй вариант менее популярный, так как даже при небольших «гидроударах» в точках установки, могут возникнуть утечки. И хотя PPR могут без проблем выдерживать теплоноситель отопления с Т до 95 С, существуют температурные ограничения, которые учитывают когда обвязываем котел.

Подключение газового топлива к котлоагрегату выполняют жестким, СНИиП требует применение только стальных трубопроводов с использованием паронитовой прокладки через стальной сгон или «американку».

Участок трубопровода на входе/выходе из котлоагрегата до 1м выполняют из стали.

Труба PN 10

Преимущества полипропиленовых труб и недостатки

В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.

Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.

Преимущества PPR-труб по сравнению со стальными:

Продолжительный срок службы.
Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
Доступная стоимость.
Незначительный удельный вес.
Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
Морозоустойчивость, допустимый режим нахождения в помещении при температурах до – 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
Химическая устойчивость.
Легкость и удобность монтажа.
Защита от блуждающих токов, материал не проводит электричество.
Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
Отсутствие повышенных требований к эксплуатации и уходу.
Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.

Недостатки полипропиленовых трубопроводных отопительных систем:

Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
Они также являются пожароопасными.
Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.

Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.

Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй – в 5 раз.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

подключение к системе водяного отопления;
организация отвода продуктов сжигания;
присоединение к сети ГВС, если агрегат – двухконтурный.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

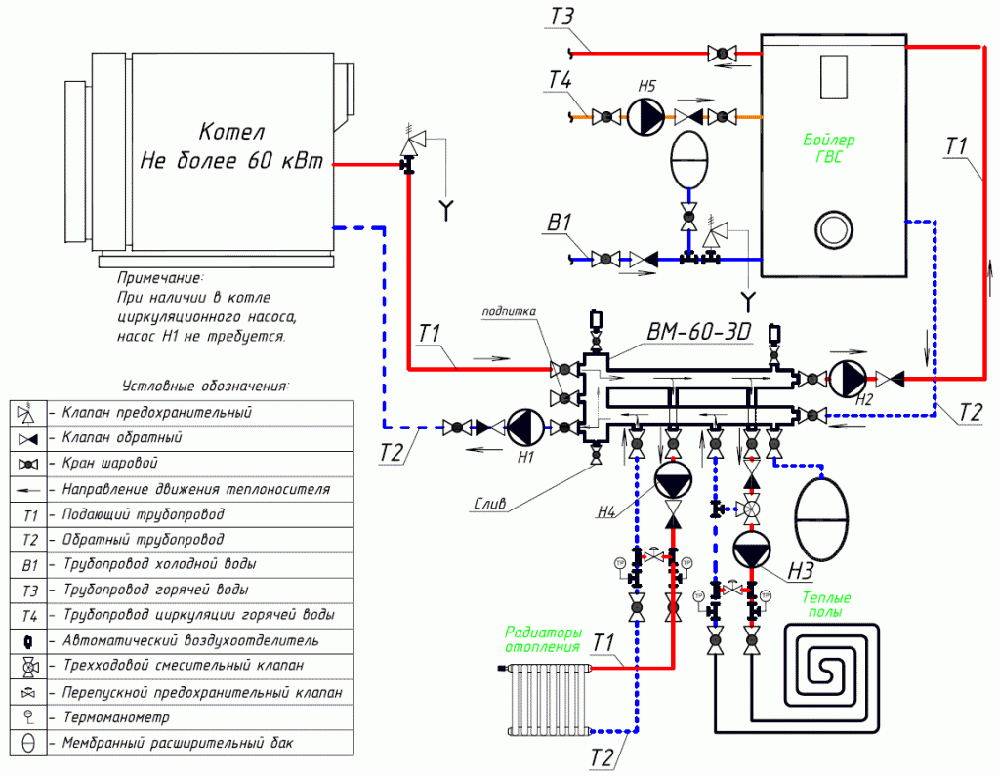

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Разновидности обвязки

Естественной (гравитационной). Она используется для небольших зданий и дач.
Коллекторной. Для ее эффективной работы необходимо наличие коллектора, который будет собирать воду из отопительной системы и циркуляционного насоса. Нужен также отдельный подвод для каждого радиатора. Такая схема используется для многоэтажек, и если необходимо отопить несколько больших помещений.
Принудительной. Для нее требуется установка специального насоса. Обвязка используется для помещений, в которых осуществляется беспрерывное отопление.
На первично-вторичных кольцах. По схеме предусмотрено наличие кольца, выполненного сразу за котлом, от него идут отводы для обогрева многочисленных помещений. Эту разводку очень удобно использовать в многоэтажках, где потребители для обогрева используют не только радиаторы, но и «теплые полы».

Идеальным вариантом для любых помещений является схема, при которой можно подключить 3 основных контура: радиаторы, «теплый пол» и бойлер.

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
Закрепляются отопительные приборы в каждом помещении.
Намечаются точки установки фитингов и запорных вентилей.
Выполняется подключение циркуляционного насоса.
Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
На паяльнике закрепляются насадки нужного диаметра.
Два соединяемых элемента нагреваются.
Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Особенности обвязки в зависимости от типа котла

Вариант обвязки настенных котлов

В отопительном контуре ключевое место занимает генератор тепла. В связи с этим схема обвязки будет зависеть от типа отопительного котла.

Обвязка настенного котла не вызывает проблем, так как настенное отопительное оборудование (газовое или электрическое) поставляется с системой автоматического отвода воздуха.

Убедитесь, что, в нижней части корпуса котла имеются соответствующие патрубки.

Для обвязки напольного котла при обустройстве полипропиленовой магистрали необходимо следить за тем, чтобы генератор тепла не был самой высокой точкой разводки. Данным правилом особенно не следует пренебрегать, если в котле отсутствует система отвода воздуха. Кроме того, выходящий из котла подающий стояк располагаться строго в вертикальном положении.

Проигнорировав эти требования, вы добьетесь того, что в системе постоянно будут образовываться воздушные пробки.

Принцип обвязки по типу размещения

Генератор тепла занимает ключевое место в отопительном контуре. Зависит ли схема соединения элементов отопительной системы от типа расположения котла?

Напольный

Если планируется обвязка котла отопления напольного типа, магистраль следует оформлять так, чтобы генератор тепла не являлся высшей точкой разводки трубопровода.

Этим правилом ни в коем случае нельзя пренебрегать, особенно если устройство не оснащено системой отвода воздуха, потому что тогда в теплосети будут постоянно образовываться воздушные пробки. Подающий стояк должен располагаться строго вертикально.

Настенный

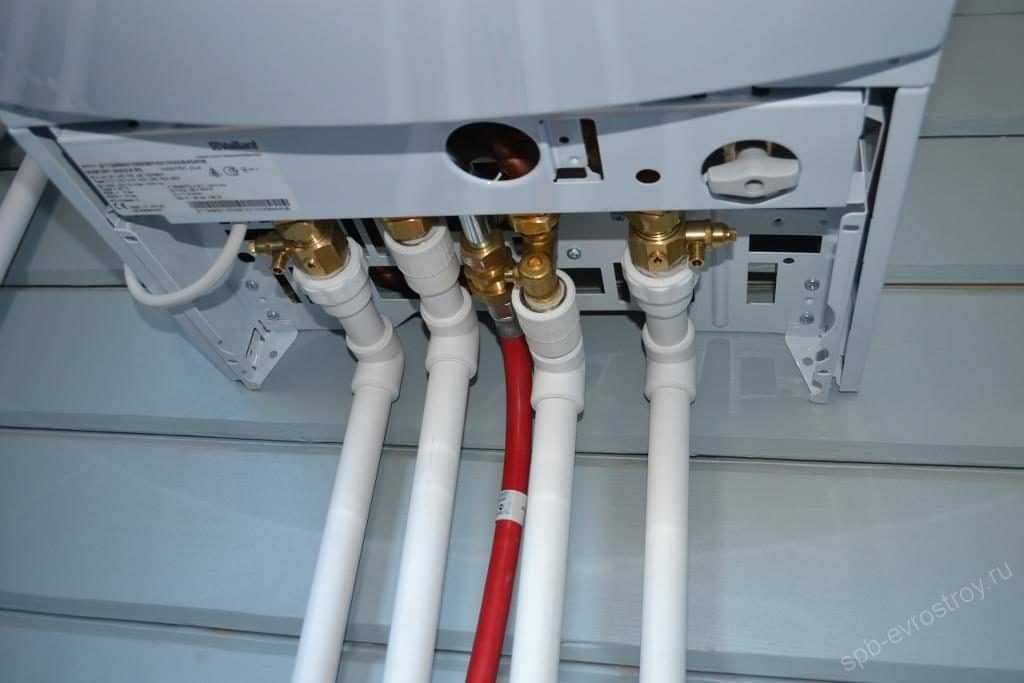

Другое дело – обвязка настенного котла. Как правило, у любого газового или электрического котла с настенным способом монтажа есть устройство для автоматического отвода воздуха.

О наличии этого элемента свидетельствуют патрубки в нижней части корпуса котла. Обвязка настенного котла должна обязательно учитывать эту особенность конфигурации оборудования.

Что такое обвязка котла полипропиленом

Обвязка газового котла

Участок трубопровода на входе/выходе из котлоагрегата до 1м выполняют из стали.

Труба PN 10

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.
