Обвязка двухконтурного настенного котла отопления своими руками

Создание вентиляции и запуск оборудования

Чертёж для установки газового котла.

На следующем этапе следует подумать о создании вентиляции и дымохода. Вентиляционный ход должен быть прочищен и выведен на улицу с помощью трубы. Ее высота должна быть на уровне с коньком крыши. Минимальное значение высоты трубы составляет 10 градусов ниже уровня конька. Только так будет обеспечена достаточная тяга.

Вентиляция котельных помещений имеет приточный характер. Для обеспечения эффективного притока воздуха необходимо сделать в нижней части двери несколько отверстий. Дымоход можно соорудить при помощи стальной трубы. Главное, чтобы она была правильно выведена по вертикали. Стык между раструбом котла и наставляемой трубы герметизируется. Выбираются только термостойкие материалы, так как температура выходных газов может достигать 110º. Сверху на трубу дымохода грибок не ставится. Это противоречит требованиям надзорных органов.

Любой другой вид дымохода делается с помощью гофрированной трубы. Она стыкуется с котлом в его верхней части и крепится с помощью хомута. Верхняя часть трубы крепится хомутом к вентиляционной металлической решетке.

Окончательную проверку и пуско-наладочные работы, связанные с первичным пуском и установкой газового оборудования, правильно произведут работники городской газовой службы. При пуске котла в работу открывается вентиль подачи газа на котел.

Вентиль, указывающий ступень нагрева теплоносителя в котле, следует установить в положение розжига. Для обеспечения безопасности автоматика не подаст газ в топку, пока не будет механического подтверждения. То есть необходимо нажать соответствующую кнопку, после чего зажечь фитиль. В течение нескольких секунд фитиль должен гореть, после чего нужно вращать или поворачивать вентиль до цифры 1.

Возникновение характерного хлопка означает начало подачи основного потока газа и его воспламенение. Нужно продолжить движение вентиля в сторону увеличения до установки заданной температуры на термостате котла. Снижать температуру во время работы категорически запрещено.

Распространенные схемы котельной обвязки в частных домах

Схема обвязки может быть разной, в зависимости от спецификации, конструкции и особенностей системы отопления. Перечислим основные:

1. Гравитационная. Данная схема обычно применяется в тех системах, которые работают по принципу обычной циркуляции — естественного движения теплоносителя. В случае с гравитационной схемой батареи и трубопроводы монтируется с уклоном, который способствует циркуляции теплоносителя таким образом, что горячие слои теплоносителя перемещаются вверх, а холодные слои перемещаются вниз.
2. Циркуляционная схема. Основана на работе в паре с циркуляционным насосом. В данном случае перемещение жидкости теплоносителя реализуется в принудительном порядке, что обеспечивает более эффективную и стабильную работу всей системы отопления. Наиболее распространенный вариант схемы обвязки.
3. Коллекторная. Данная схема основана на создании подключения котельной установки к специальному коллектору, который питает предусмотренные линии отопительной системы. Используется для сложных отопительных систем, например, состоящих из теплых полов и радиаторов.
4. Аварийная. Данная схема реализуется на случаи аварийных отключений сети электроснабжения. Энергозависимые котлы при отключении электричества свою работу прекращают. Но если в доме предусмотрена аварийная схема, то оборудование продолжить генерировать тепло по принципу циркуляции естественного типа.

Подготовительные работы

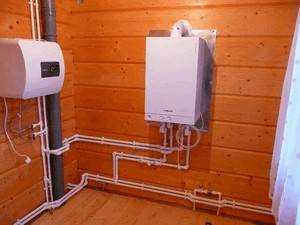

Монтаж газового котла.

Для установки газового котла нам потребуются:

• котел;
• шаровые краны;
• труборез;
• ножовка;
• анкеры;
• американки;
• фильтры (газовый, магнитный, грубой очистки воды);
• прокладки;
• фум-лента;
• герметик;
• хомуты;
• болты с шайбами граверами;
• дрель;
• трубы;
• напильник;
• зубило;
• рулетка;
• уровень;
• горелка;
• набор ключей (гаечные, торцовые и разводной);
• отвертки.

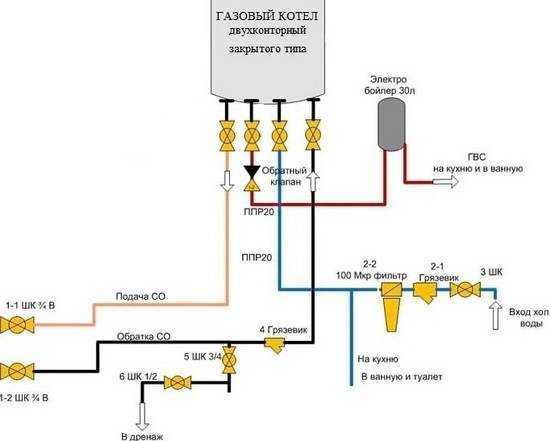

Схема обвязки двухконтурного газового котла.

Сначала разрабатывается схема подключения настенного газового котла. Предварительная обвязка оборудования сможет помочь сделать монтаж оборудования своими руками. Схема отопления, основанная на принципе принудительной циркуляции, учитывает ряд следующих объективных критериев:

• местонахождение котла;
• параметры совместимости соединений по размерам;
• расположение систем водоснабжения, отопления и газоснабжения.

Шаровые краны и фильтры – неотъемлемые элементы газового котла Котел не подключается напрямую к трубам отопления. В качестве своеобразного посредника выступают разборные гайки-американки.

Схема гидравлической обвязки газового котла.

Чтобы котел в доме работал эффективно на протяжении длительного периода, необходимо правильно установить шаровые краны. Они должны быть во всех магистральных соединениях:

• на холодной и горячей воде;
• на подаче, “обратке” и сливе труб отопления;
• сгонах и фильтрах.

Схема соединения кранов с трубопроводами (ИЗОБРАЖЕНИЕ 3) осуществляется с использованием различной резьбы: как с двумя внутренними (ВВ), так и с наружной и внутренней (ВН). Помимо основных функциональных “обязанностей” (подача теплоносителя), шаровые краны помогают:

• сбрасывать давление в системе водоснабжения;
• проводить проверку и промывку магистралей;
• осуществлять слив воды в зимнее время при ремонте.

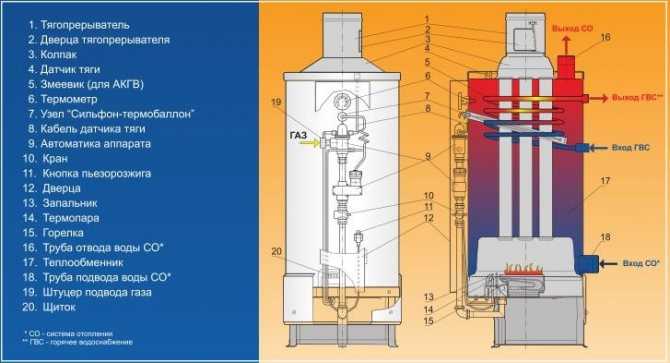

Устройство газового котла.

Обвязка котла шаровыми кранами фактически решает одну задачу – позволяет отсечь котел и фильтры от системы отопления. При закрытии кранов можно без проблем осуществлять очистку этих элементов.

Создание фильтрационной системы необходимо для предотвращения попадания различных частиц, которые могут привести к выходу оборудования из строя. Обвязка настенного газового котла в обязательном порядке предусматривает монтаж фильтра грубой очистки. На пути к котлу он задерживает крупные частицы песка, ржавчины и окалины, которые поступают вместе с водой из водопроводной системы.

Монтаж фильтра грубой очистки осуществляется на обратной трубе отопления гайкой вниз. Многие зададутся вопросом: а почему установка фильтра происходит на “обратке”, а не трубе подачи? Это поясняется тем, что циркуляционный насос находится в котле как раз на этой трубе. Вследствие этого устанавливаемый фильтр защищает одновременно и насос, и котел.

Схема монтажа двухконтурного котла отопления включает установку еще двух фильтров: магнитного и газового. Магнитный фильтр защищает теплообменник оборудования от возникновения накипи, которая во время нагревания воды является причиной перерасхода газа. Очень часто накипь выводит из строя и сам котел. Монтаж фильтра осуществляется перед отопительным оборудованием на трубу с холодной водой.

Обвязка системы газовым фильтром помогает очищать газ от пыли, окалины, ржавчины и частиц смолы. Установить нужно два фильтра с обеих сторон котла. Данная процедура в значительной мере увеличивает эксплуатационной срок газового оборудования.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

• общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
• высота потолка не менее 2,5 метра;
• уровень пола в топочной не ниже нулевой отметки здания;
• ширина входной двери от 800 мм, при этом створка должна открываться наружу;
• обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
• норма освещения установлена 0,03 л/м2;
• минимальная площадь сечения воздушного канала приточной естественной вентиляции — 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

• для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
• 60 кВт – 13,5 м3;
• более 60 кВт – 15 м3.

Подключение отопления

Проточные бойлеры бывают переносные и стационарные.

Инструкция к оборудованию поможет не ошибиться, правильно расположить трубы. Схема может быть другой, определяет модель, производитель.

Схема подключения газового котла напрямую

Для одноконтурного котла

Циркуляционный насос при подключении газового котла ставят на обратной стороне. Краны нужны для разделения системы и котла без слива теплоносителя. Плюс поменять фильтр, который спасает оборудование от засора, и его нужно поставить перед оборудованием на горизонтальной части трубы.

Труба с хладагентом от котла соединяется с патрубком котла краном. Такие же краны должны быть на остальных трубах. Они нужны во время слива и ремонта.

Для двухконтурного котла

При подключении двухконтурного газового котла также обязателен фильтр. При этом их должно быть два – грубый и магнитный.

Отводящая труба состыкуется с патрубком краном. Рекомендуем поставить и клапан. Загерметизировать паклей или фумкой.

Можно ли провести монтаж настенного газового котла самостоятельно?

Если проектирование всей отопительной системы произведено с учетом условий контролирующих служб, отдельные этапы работы иногда выполняют собственноручно, например, размещают на стене котел в отведенном для этой цели помещении. Его подготавливают в соответствии с проектом, полученным в газовой службе.

Однако некоторые производители оборудования запрещают самостоятельно монтировать настенный котел и считают такие действия веским основанием для лишения в этом случае предоставляемой покупателю гарантии. Поэтому, прежде чем приступать к установке, следует выяснить все возможные последствия такого шага.

Подключать электрическую сеть и газовую магистраль, а также заниматься пуско-наладочными работами должны только сертифицированные специалисты с соответствующим уровнем допуска.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

Котел отопительный газовый двухконтурный настенный имеет классическую схему, которая включает в себя:

1. Насос циркуляционный.
2. Распределительный клапан.
3. Бачок расширительный.
4. Фильтры.
5. Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

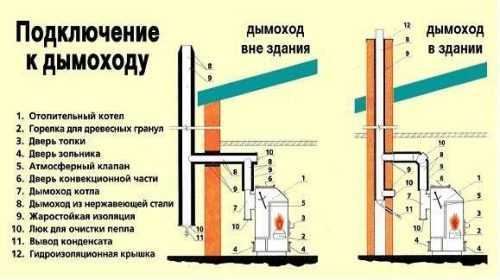

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Особенности подключения котла

Прежде чем начинать монтаж котла, стоит рассмотреть все его особенности работы, чтобы вы могли решить, стоит ли игра свеч. Имеются некоторые нюансы, а также необходимо совершить правильно обвязку, но об этом ниже. Среди того, что вам стоит учитывать:

• Чтобы установить газовое оборудование, вам придётся провести хорошую вентиляцию в помещение, где планируете это делать. Иначе продукты сгорания быстро засорят дымоход, что может закончиться не лучшим образом.
• Настенные модели необходимо прослаивать огнестойкими материалами, ведь котёл также нагревается, и может запросто пропалить обычную деревянную стенку.
• Пространство вокруг отопления, как уже указывалось выше, следует освободить, дабы облегчить его обслуживание и повысить безопасность установки в целом.
• В котельную стоит поставить счётчики загазованности, они помогут вам отслеживать работу вентиляции и, в случае чего, быстро отключить автономное отопление.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

• поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
• допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
• каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
• материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
• высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Особенности монтажа напольного котла

При монтаже напольного котла сложно допустить какие-либо ошибки, так как с технической стороны сделать это достаточно просто.

В отличие от настенного котла, напольный двухконтурный котел разрешается устанавливать только в отдельном помещении (котельной). Обусловлено это тем, что само оборудование занимает достаточно много места.

Последовательность действий при подключении:

• присоединить котел к дымоходу;
• подключить к водопроводу;
• присоединить к сети отопления;
• подвести котел к газопроводу.

Схема установки напольного газового котла

Дополнительно необходимо сделать небольшой порожек выше пола в месте установки котла и провести дымоход. Пол должен быть ровным, а на месте установки оборудования покрыт листом железа.

Поэтапное изготовление твердотопливного котла своими руками

Конечно, сделать промышленный водяной котел своими руками со 100% КПД не получится, но и простое оборудование самостоятельного производства будет отвечать требованиям теплосистемы, если соблюсти все правила и тонкости сборки, монтажа.

Инструменты и материалы

Для работы мастеру пригодится следующий набор:

• сварочный аппарат;
• болгарка с отрезным, шлифовальным диском;
• электродрель и сверла по металлу;
• газовый ключ (№ 1-2);
• молоток;
• накидные или рожковые ключи, отвертки;
• пассатижи;
• угольник на 90 градусов;
• листы стали толщиной от 5 мм для котла и от 7 мм для колосников;
• стальные уголки 50х50 для каркаса котла;
• листы стали для накопительного бака (лучше брать нержавейку);
• толстостенная стальная труба или набор труб диаметром 32-50 мм для теплообменника.

Особенности изготовления корпуса и теплообменника

Корпус стального агрегата будет выполнять роль топочной камеры, поэтому для уменьшения риска деформации стенок при нагревании, конструкции нужно делать двухслойными. Между листами засыпается чистый сухой песок, который будет поддерживать стабильность формы и нивелировать возможные риски деформации.

Оболочки корпуса изнутри и снаружи должны быть каркасными, чтобы повысить жесткость изделия, а для увеличения прочности стенок камеры сгорания, их снаружи обшивают стальным уголком или профильной трубой, выставляя элементы как ребра жесткости. Переднюю стенку нужно оснастить двумя проемами – один для зольника, второй для дверцы закладочного бункера.

Как только все заготовки для корпуса сделаны, можно изготавливать теплообменник. Для него потребуются нарезанные водопроводные трубы, соединять сваркой так, чтобы получился герметичный контур. Главное требование, изготовить контур так, чтобы проточный отрезок змеевика был максимально возможной длины – это увеличит площадь нагрева трубы, а значит, повысит КПД агрегата.

Сборка котла отопления

Как только все конструктивные элементы готовы, можно собирать оборудование. Делать это лучше в точке установки, чтобы потом не перетаскивать тяжелый агрегат. Зона монтажа должна быть укреплена бетонной подложкой, к которой котел прикрепляется сваркой к анкерам.

Сначала собирается каркас, потом схема дополняется комплектующими, листами обшивки. Сварные швы нужно тщательно обработать – зачистить от шлака, отшлифовать. После выполнения работ осмотреть конструкцию на герметичность. Потом в корпус устанавливаются колосники, теплообменник.

Накопительный бак из нержавеющей стали можно сделать самому, но вот врезка в контур для новичка может быть сложной, поэтому работы лучше предоставить специалистам. Следует помнить, что в самотечных системах отопления накопительный бак устанавливается в верхнюю точку системы.

Зная, как сделать котел с водяным контуром, не составит сложности изготовить оборудование своими руками. Финишная обработка агрегата заключается в покраске специальным составом для защиты от коррозии. Для этого подойдет жаропрочная смесь типа специальной краски для печей и каминов. Корпус предварительно зачищается, обезжиривается, грунтуется и затем покрывается 2-3 слоями краски с просушкой каждого слоя по отдельности.

После сборки и установки твердотопливный котел требует опрессовки водой под давлением. Процедура выполняется для обнаружения и устранения дефектов всей системы отопления и ее основных, вспомогательных узлов. Также нельзя забывать о пусконаладочных работах, монтаже регулятора тяги, который гарантирует нормальную работу котла при любой погоде.

Если под рукой нет листовой стали, можно соорудить агрегат из старого газового баллона, а как изготовить котел из трубы своими руками подскажет видео от профессионалов.

Особенности обвязки одноконтурных и 2-хконтурных котлов

Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.

Принцип работы 2-хконтурного котла

Конструкция двухконтурного котла

В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:

• изделия проточного типа, имеющие режим «главенство ГВС»;
• агрегаты, оснащенные встроенным бойлером.

Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.

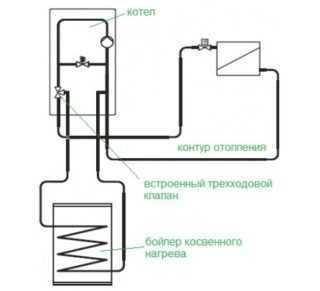

Принцип работы бойлера для нагрева воды

Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.

Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:

• когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
• если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
• после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.

Принцип работы и устройство одноконтурной обвязки

При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.

Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.

В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.

Достоинства и недостатки одноконтурного котла

Схема одноконтурного газового котла

Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:

• сравнительно низкая стоимость;
• небольшие затраты на покупку, установку и техобслуживание системы;
• достаточная для отопления мощность и высокий КПД.

Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).

Установка и крепление

Ваши действия зависят от того, какую модель вы приобрели, напольную или настенную. Для напольного котла требуется выделить отдельное помещение, желательно на подвальном этаже.

У котла крупные габариты, вес тоже большой, получится большая нагрузка на деревянное перекрытие. К тому же большинство напольных моделей – открытого типа. В жилых помещениях их ставить не рекомендуется из экологических соображений.

Плюс напольного агрегата – крепление ему не требуется. Основное требование: котел следует ставить на негорючее основание на некотором расстоянии от стен и воспламеняющихся объектов.

При подключении настенного газового котла к системе отопления тоже нужно соблюдать требования пожарной безопасности: участок стены, на который вы собираетесь вешать котел, следует закрыть металлическим листом, асбестовой тканью либо другим негорючим материалом.

Далее нужно:

1. Разметить с помощью уровня места под крепления кронштейнов (и сами кронштейны, и метизы к ним должны входить в комплектацию котла).
2. Закрепить кронштейны на высоте не меньше 0,8 метра.
3. Навесить котел.
4. Отметить местонахождение будущего дымохода. Если котел с открытой топкой, дымоход выводят сквозь потолок на крышу; если с закрытой – делают в стене рядом с агрегатом сквозное отверстие на улицу для коаксиальной трубы.
5. Снять котел, устроить отверстие, вернуть агрегат на место.

Важный момент – правильно определить уклон дымохода. В противном случае образующийся в процессе работы конденсат будет стекать в котел, а это чревато отказом оборудования.

Если дымоход проходит сквозь перекрытие, рекомендуется установить конденсатоотводчик.
