Отопительная печь голландка своими руками, порядовка

Необходимые материалы и инструменты

Печь выкладывается кирпичами двух видов.

Стенки топки — шамотный кирпич

Имеет жёлтый цвет, может выдерживать температуру до 1600 градусов.

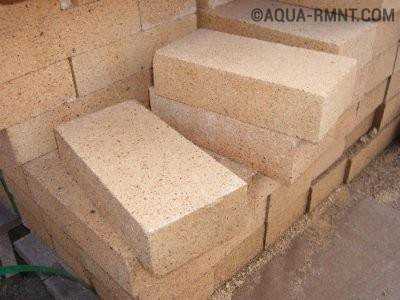

Шамотный кирпич

Размеры шамотного кирпича могут меняться в зависимости от марки. Так, кирпич марки ШБ-8 имеет те же габариты, что и обычный строительный кирпич — 250х124х65 мм. Шамотный кирпич марки Ш-5 несколько уменьшен: 230х114х40 (65) мм.

Признаками качественного шамотного кирпича являются:

мелкозернистая структура;
отсутствие видимых пор и включений;
чёткий звонкий звук при простукивании молоточком;
при падении разбивается на крупные куски (низкокачественный рассыпается на мелкую крошку).

Что касается внешности кирпича, то более тёмный цвет не всегда означает более высокое качество. Тут все зависит от месторождения глины: бывает и так, что более светлый шамотный кирпич обладает лучшими характеристиками.

Следует заметить, что поскольку тепловой режим голландской печи не является напряжённым, её топочную часть можно выкладывать печным керамическим кирпичом марки М150, способным выдерживать температуры до 800 градусов (не путать с обычным строительным кирпичом).

Стенки топки можно выкладывать из клинкерного кирпича, обладающего высокой прочностью и жаростойкостью. По стоимости он гораздо более доступен, чем шамотный.

Тело печи

Остальные части печи кроме топки можно выложить керамическим печным кирпичом, а можно и кирпичом среднего качества с небольшой трещиноватостью.

Керамический печной кирпич

Допускается применение б/у материала.

Материалы для глиняного раствора

Песок

Можно использовать речной песок с зёрнами размером 1 мм, желательно угловатыми. Но если вы хотите получить долговечную печь, способную отслужить более 10 лет, следует использовать песок без органических примесей. Раньше таким качеством обладал только очень дорогой горный песок, но сегодня вместо него можно применить более доступный кирпичный. Он представляет собой молотый шамотный или керамический кирпич.

Первый вариант используется в растворах для шамотной кладки, второй — для керамической.

Глина

Растворы для кладки шамотного кирпича лучше всего готовить на основе белого каолина или шамотного мергеля. Керамический кирпич можно класть на раствор из любой молотой глины с огнеупорными свойствами, наиболее подходящими считаются кембрийская глина (синяя или серая) и серый каолин.

Предпочтительными являются сорта глины со средней жирностью.

Инструменты

Из инструментов следует отметить порядовку — ровную рейку сечением 50х50 мм, на которой нанесены риски, соответствующие рядам кирпичей. Четыре порядовки закрепляются по углам в строго вертикальном положении (в них вбиты гвозди, которые нужно вставить в швы), после чего кладку очень легко будет сделать ровной.

Инструменты

Прочие инструменты — обычный набор строителя: молоток-кирочка, кельма, уровень и отвес.

Подготовительные работы

Прежде чем сложить печь голландку, необходимо выбрать место, подготовить расходные материалы, основание для устройства печи, раствор для кладки. Рассмотрим все этапы более подробно.

Правильное месторасположение очень важно для печи. Лучше расположить конструкцию так, чтобы она отапливала сразу две комнаты

Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат

Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат.

Для строительства потребуются следующие расходные материалы:

кирпич керамический;
кирпич огнеупорный;
глина строительная;
вода;
песок;
дверцы для топки и поддувала;
стальная гибкая проволока;
асбестовый огнеупорный шнур;
задвижки металлические;
металлическая полоса толщиной 0,5 см и шириной 5 см.

Отопительно-варочная конструкция, несмотря на малый вес, нуждается хоть и не в усиленном, но в качественном и надежном фундаменте.

Ключевым моментом является армирование, которое нужно сделать не только по площади, но и по объему, то есть углубить в фундамент. Размеры основания должны быть не менее 1,2х1,2 м.

Фундамент голландки и фундамент дома не должны связываться, рекомендуется между фундаментами насыпать слой песка.

Хорошим вариантом будет бетонная монолитная плита или же можно залить бетонный раствор.

Также можно сделать фундамент из кирпича, однако он будет дороже, но плюсом будет то, что при необходимости основание можно разобрать.

Бетонное основание трудно демонтировать, а также заливка раствора является более трудоемкой, чем кладка кирпича. Но бетон все же будет прочнее и надежнее.

Устройство фундамента начинается с разметки площади печи. Площадь фундамента должна быть немного больше основания печи. Теперь нужно выкопать яму глубиной 60 см.

Яму нужно засыпать щебнем, толщина слоя 15 см, слой нужно разровнять и утрамбовать. Далее укладывается арматурная сетка.

В местах пересечения арматурных прутьев устанавливаются вертикальные прутки. Все стыки арматурной системы нужно связать проволокой.

После этого устанавливается опалубка. Стены опалубки покрываются рубероидом или каким-либо другим гидроизоляционным материалом.

Затем заливается бетонный раствор, приготовленный из расчета: одна часть цемента на три части воды. Залитую поверхность нужно посыпать сухим цементом для повышения твердости основания.

Готовый фундамент нужно оставить до полного высыхания. Рекомендуется подождать 30 дней, хотя, сколько ждать, решает каждый индивидуально, некоторые строители приступают к дальнейшим работам уже через 7 дней.

После высыхания фундамент нужно покрыть гидроизоляцией, например, рубероидом.

Следующим этапом является кладка печи. В первую очередь, нужно подготовить раствор для кладки. Для приготовления раствора нужно просеять песок и глину.

Просеять можно через сито или сетку от панцирной кровати. Глину на три часа нужно залить водой, к одной части глины не более трех частей воды. А не впитавшуюся воду нужно слить.

Когда глина набухнет, к ней добавляется песок в такой же пропорции. В полученную смесь добавляется чистая вода. Сколько надо добавить, зависит от количества смеси, приблизительно добавляется 1/8 часть.

Как устроена голландская печь?

Устройство печи выглядит таким образом: путь, по которому проходят дымовые газы искусственным образом увеличивается в длине, из-за чего они интенсивнее передают тепло конструкции самой печи. Какие-либо тонкости физического либо химического типа не предусматриваются.

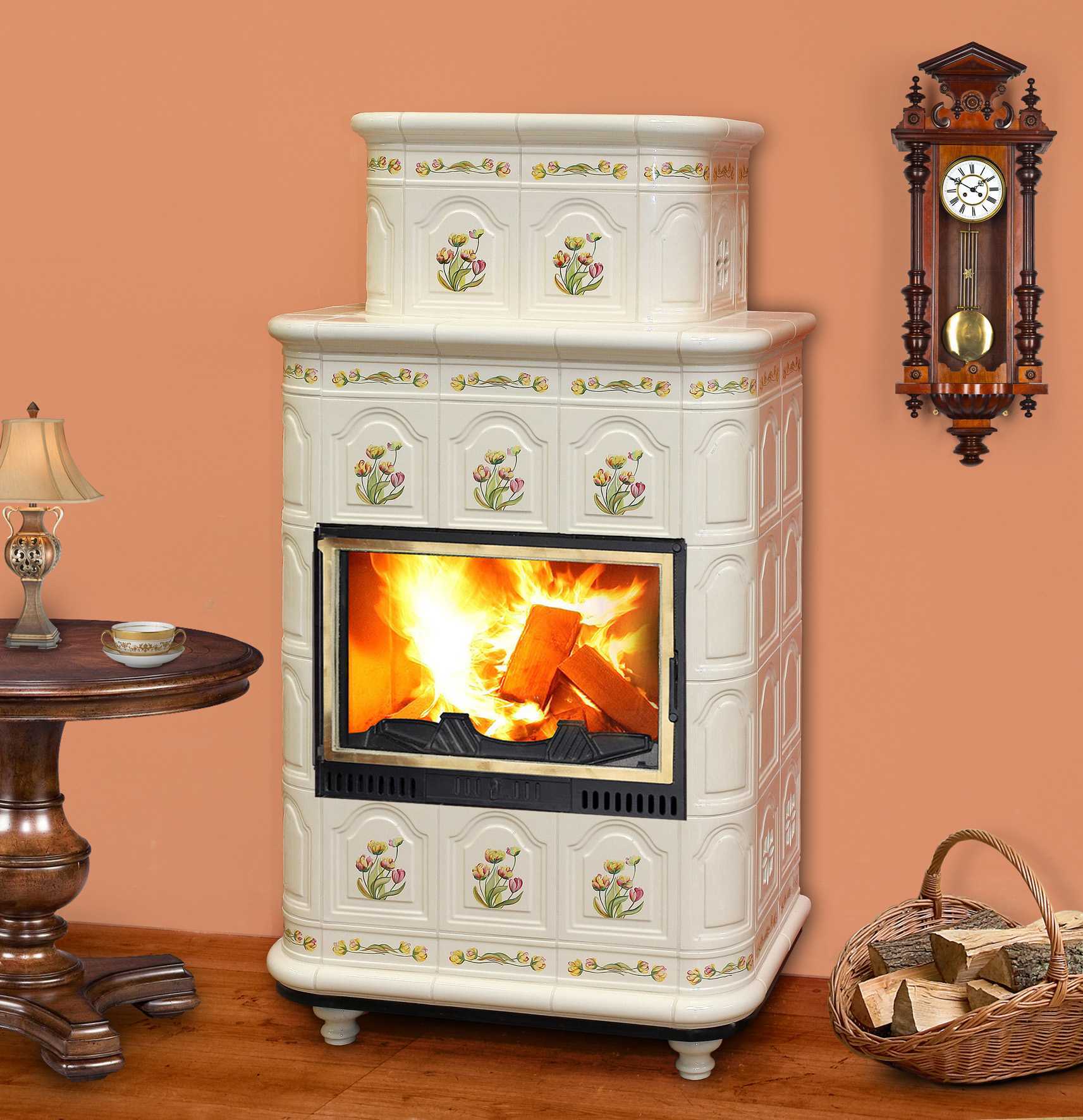

Голландская печь-камин

Печь-голландка из кирпича

Конструкция подобного вида сложилась благодаря особым условиям в Нидерландох в эпоху Средних веков. В ту давнюю пору практически многие блюда готовились на очаге либо с использованием камелька.

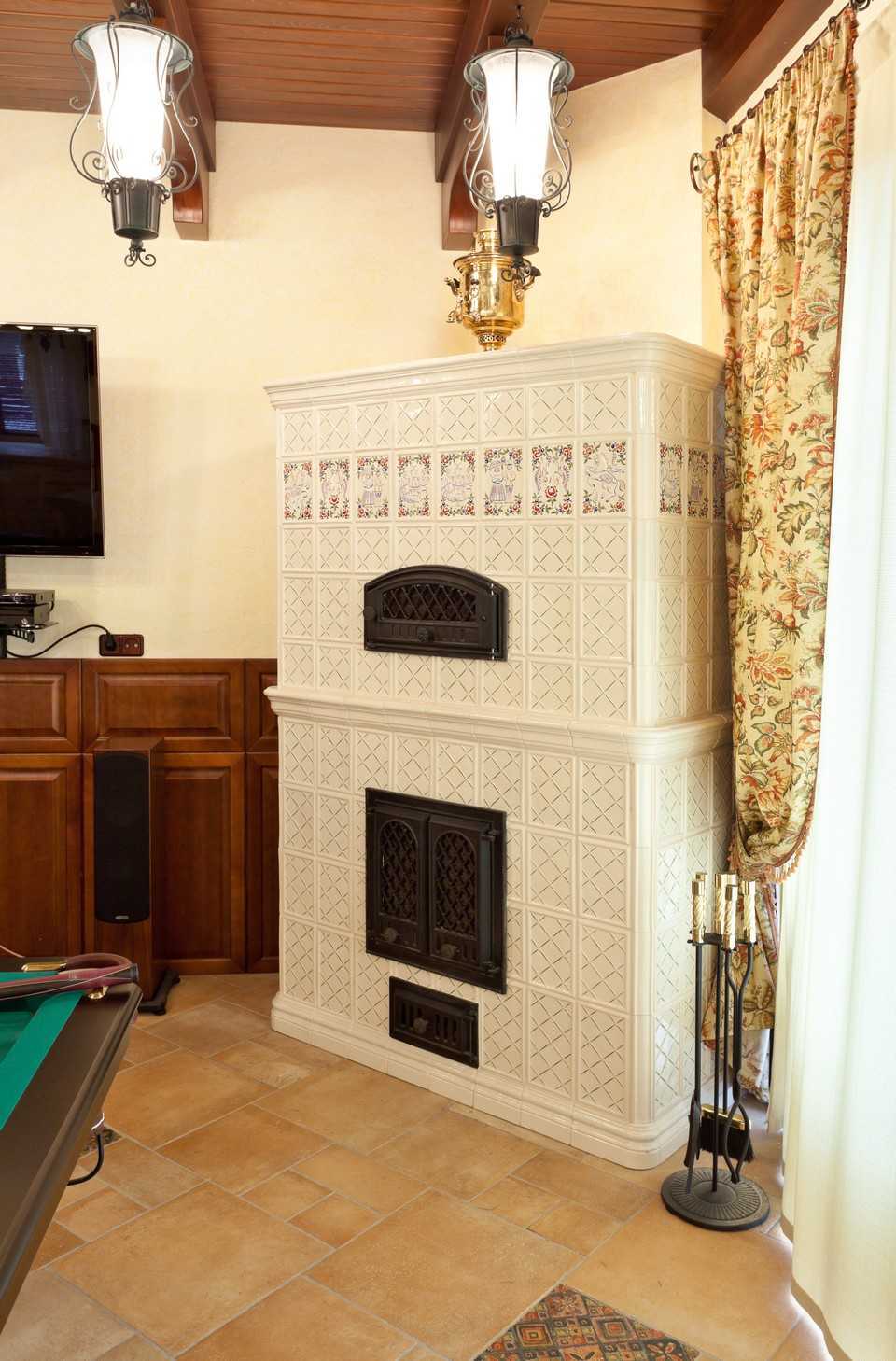

Печь-голландка в комнате отдыха

Голландская печь на кухне

Прежде всего территория Голландии практически всегда отличалась теснотой пространства. Поля и земельные участки жители страны отвоёвывали у морского пространства. Строить дома, начиная с печи, было не самым лучшим вариантом. Поэтому обогревательные приспособления встраивались в готовые апартаменты, которые в свою очередь возводились в соответствии со свободным участком земли. Конструкция должна была отличаться простотой, значительной пластичностью и компактностью – самые первые образцы голландок устанавливались на месте.

Маленькая печь-голландка

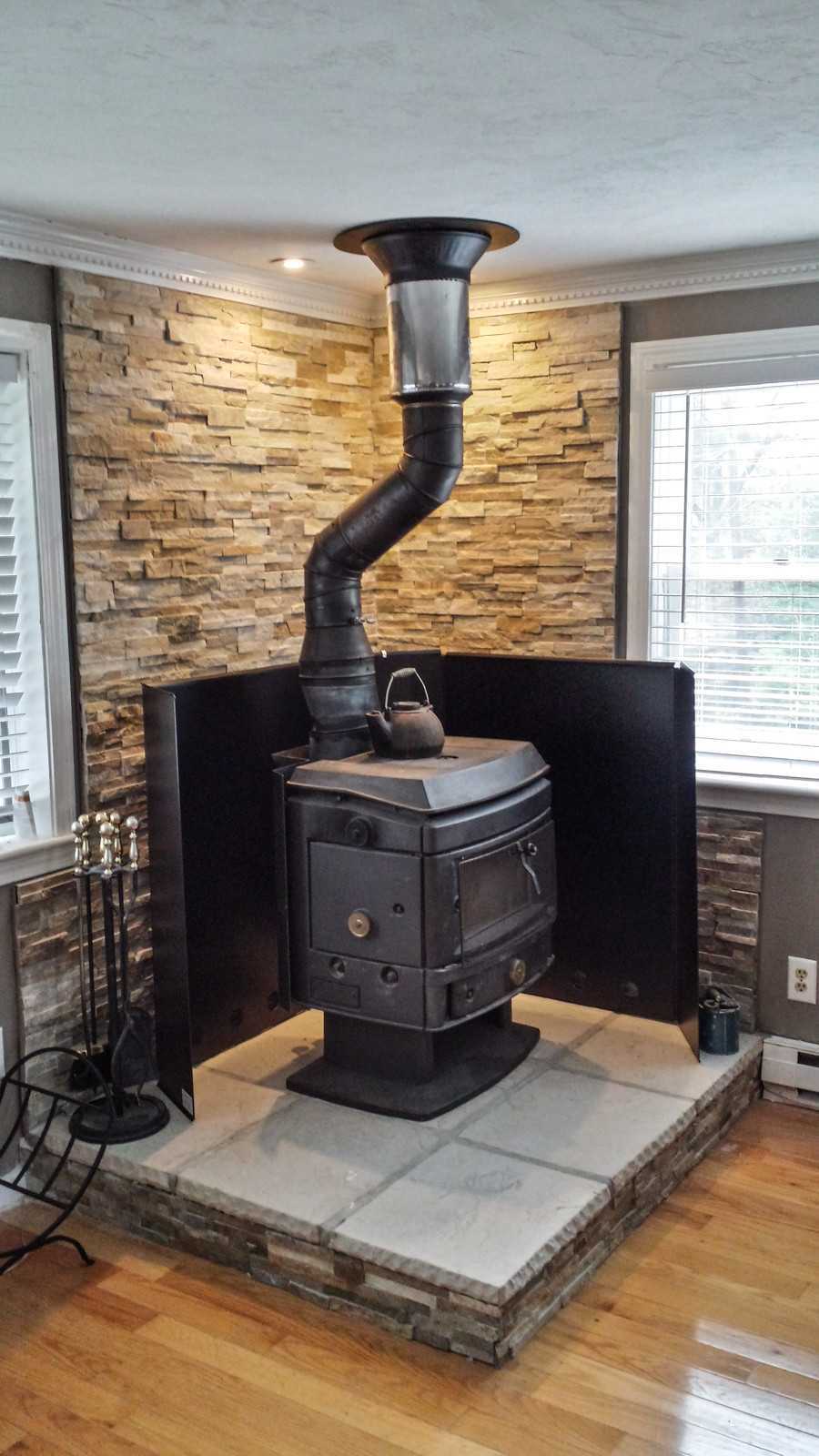

Металлическая печь-голландка

В таком виде печи дожили до наших дней, чем и объясняется отсутствие классической порядовки подобной старорусским печкам.

Сейчас печи-голландки разрабатываются в соответствии с определёнными требованиями, при производстве используются электронные программы. Но простота принципов, присущих голландским печам, обеспечивают неизменность свойств теплотехнического характера. Главное – это выдержка базовых пропорций.

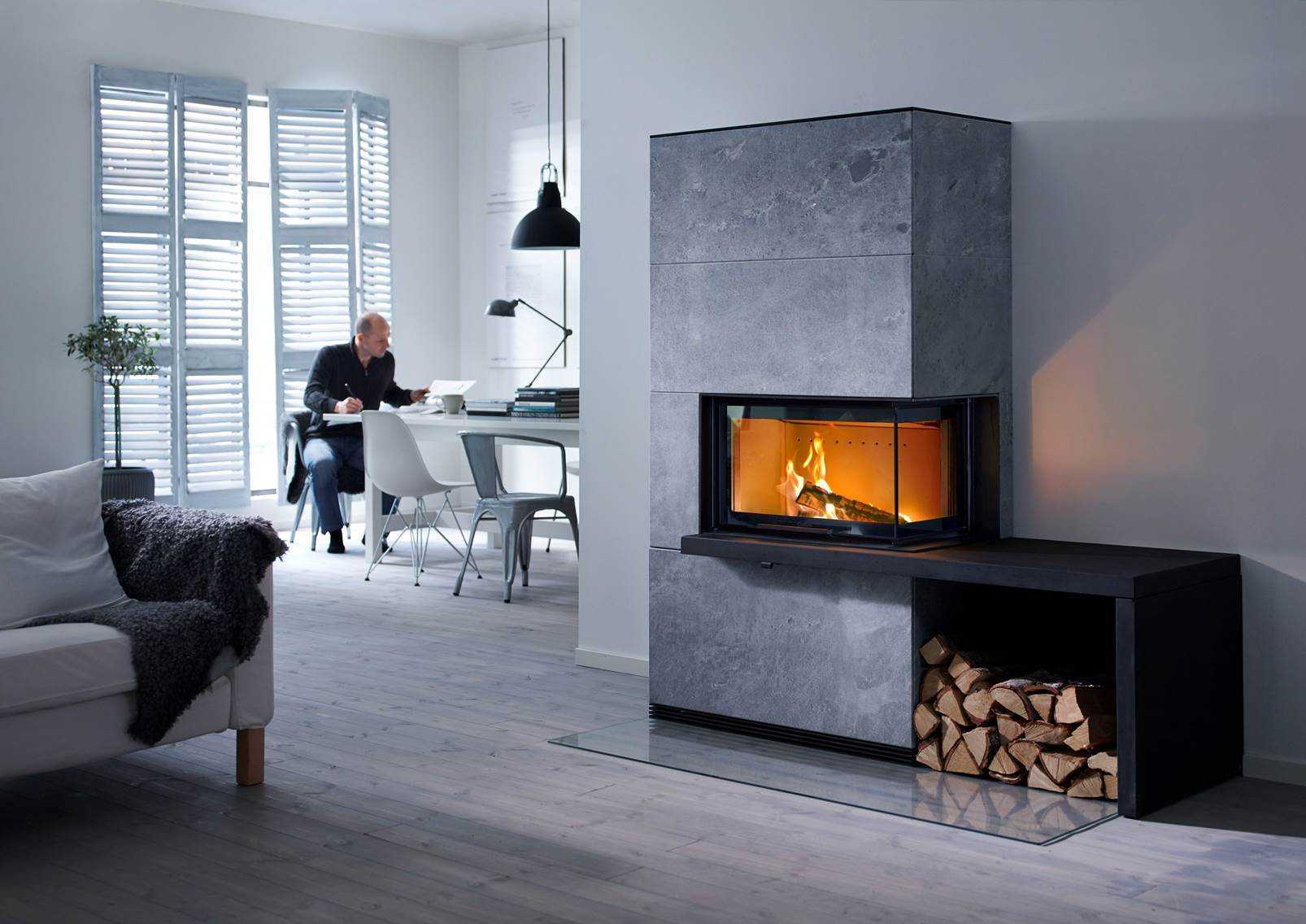

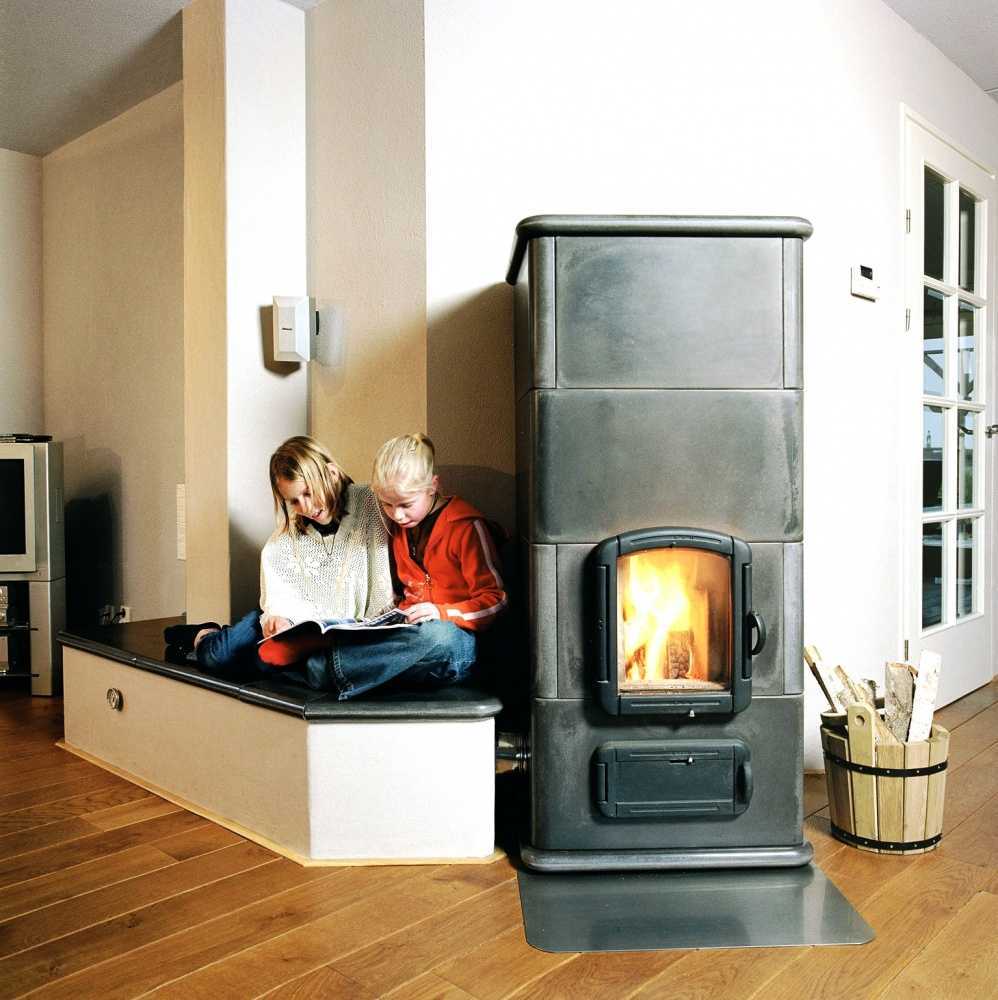

Современная голландская печь-камин

Ещё стоит упомянуть, что климатические условия Голландии находятся в прямой зависимости от Гольфстрима: лютый мороз вполне может смениться оттепелью с плюсовой температурой. Обычно зимы характеризуются относительной мягкостью. По этой причине люди испытывали необходимость в печах, которые способны разогреваться за очень короткий период времени. Добиться этого сумели только при правильном сочетании размеров площади внутреннего извилистого отсека и количества материала, из которого изготавливается печь. Благодаря такому соотношению изделия из Голландии отличаются быстрым процессом прогревания и положительным уровнем теплоёмкости.

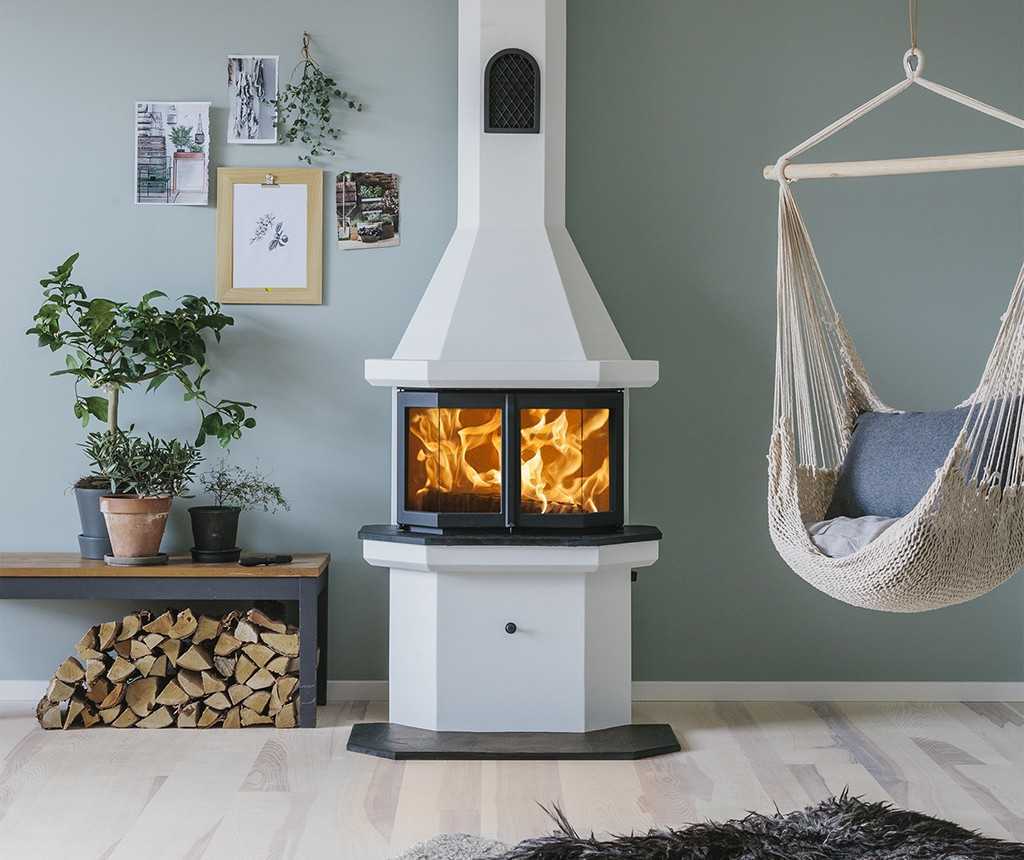

Печь-камин

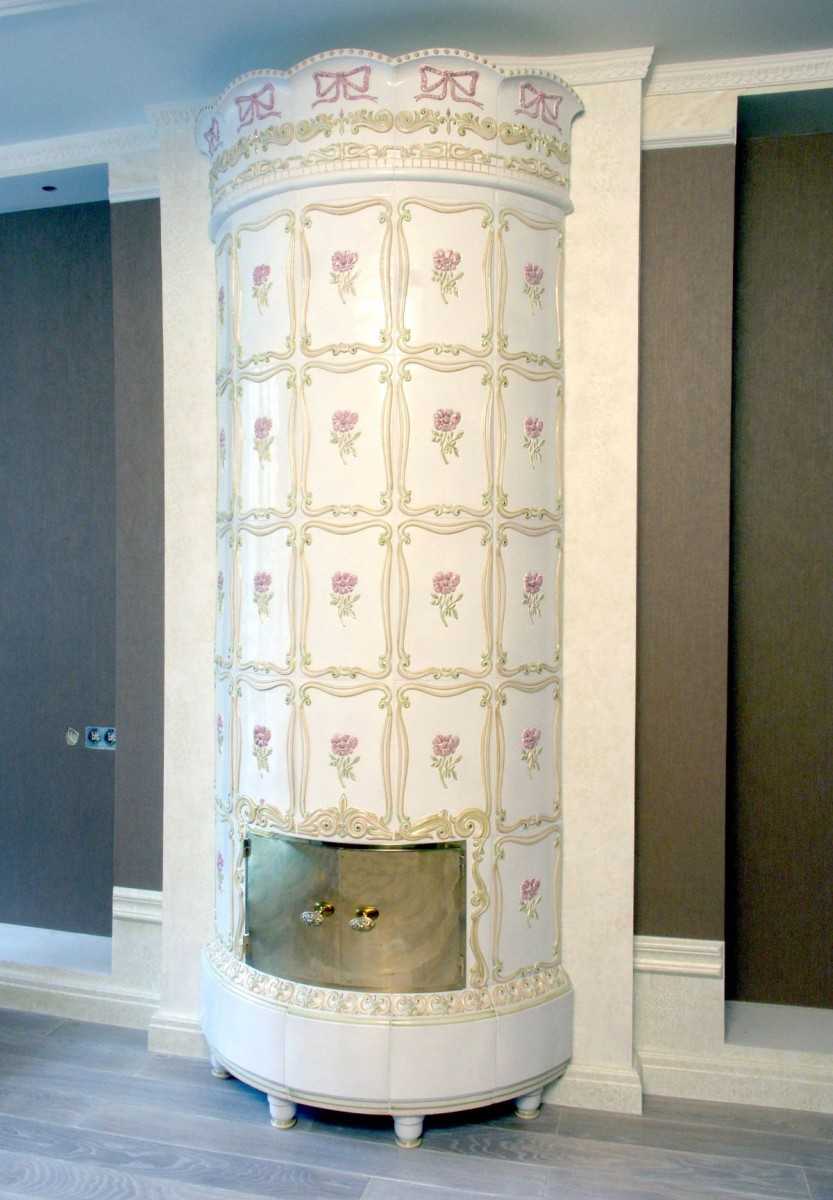

Полукруглая печь-голландка

Недвижимость оплачивалась именно с домовой трубы. Чем дымоходных отверстий больше, тем крупнее хозяйственный наклад. Конкретно по этой причине появилась необходимость в боковых выходах для домовых газов. Подобного рода устройство предполагает вывод нескольких печей на одну трубу. Здесь появляется проблема оптимальной совместимости элементов устройств дымохода.

Печь-голландка с варочной панелью

По причине того же тесного пространства городские здания на территории Голландии были очень высокими. Пятиэтажная постройка в четырнадцатом и пятнадцатом веках не была новшеством. Перекрытия из бетона в ту пору не существовали, из-за чего присутствовала необходимость в легковесных и материалоёмких бытовых изделиях.

Шведская печь из бетона в загородном доме

Плюсы и минусы голландки

Среди положительных сторон этих печей можно отметить:

Возможность модификации — например, можно встроить плиту.
Малые размеры — минимальный размер такой печи всего лишь полметра на полметра.
Минимальный вес — благодаря этому печь можно расположить не только на первом этаже.
Материалов нужно в два раза меньше, чем для постройки русской печи, при этом не обязательно всю печь выкладывать из огнеупорного кирпича, достаточно из него смонтировать топку.
Голландку можно «растянуть» на два и более этажа, при этом её КПД и функциональность не пострадают.
Печка не требует долгой предварительной протопки после простоя.
Быстро прогревается и долго не остывает, при этом большая голландка может прогреть шестидесятиметровое помещение, а русская только сорока пяти метровое.

Из минусов у голландки имеются такие:

Нельзя её «перетапливать», поскольку имеется опасность выделения угарного газа.
Для топки не подойдёт быстро горящее топливо, поскольку оптимальным режимом протопки является тление.
Необходимо протапливать печь для поддержания комфортной температуры в помещении не менее двух раз в день.

Устройство голландки

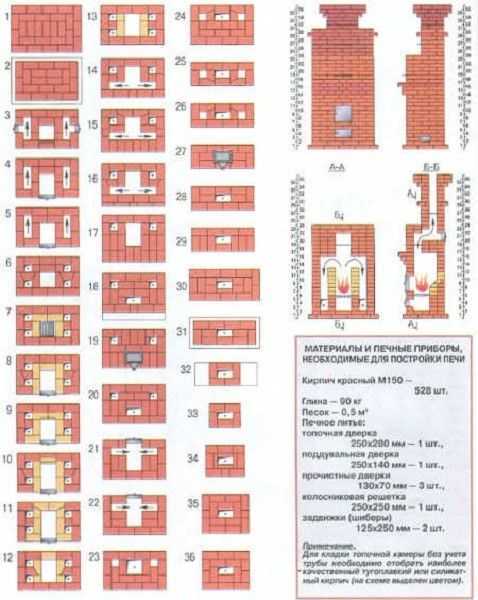

Схема и размеры классической голландской печи

Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.

Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.

Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.

Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.

Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.

В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.

Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.

А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

Голландская печь из кирпича

Кирпичная голландка

История изобретения голландки уходит своими корнями во времена Колумба. В XIX веке она была самой популярной в Европе. В Россию голландка попала во времена Петра I, чуть позже став одной из самых популярных отопительных печей.

Внешний вид

Внешний вид голландки зависит от конфигурации и схемы укладки. Например, высота может колебаться от полутора метров до нескольких этажей.

Со времен создания печи были внесены изменения в конструкцию голландки, что позволило увеличить показатели эффективности и расширить ее функционал.

Сегодня существуют несколько модификаций:

со встроенными котлами водяного отопления;
с варочными плитами;
голландка с камином.

Также различают несколько видов голландок:

Классическая. В классическом стиле голландка легко вписывается в любой интерьер, благодаря своей форме и отделке.
В виде колоны. Колонные печи были очень распространены в советское время. Такие печи работали на всех видах топлива: дровах, угле, газе. И очень хорошо себя зарекомендовали. Мы помним их по металлическому кожуху. Он использовался для увеличения теплоотдачи.

Особенности конструкции голландки

Выделяют несколько особенностей:

Наличие фундамента.
Наличие большого количества дымооборотных каналов. Минимум по три вверх и вниз. В некоторых схемах может быть устроено до 12 таких каналов.
Прямоугольная форма топки. Это связано с простотой укладки печки, не надо усложнять конструкцию арочным сводом.
Вариативная высота. В зависимости от количества этажей здания, есть возможность кладки многоэтажной печи. Что позволит отапливать несколько этажей.

Малая голландка

Также известное ее название – это малая дачная. Она способна обогреть от 16 до 20 кв.м. В качестве топлива можно использовать дрова или уголь. Высоту печи можно изменять, чередуя верхние ряды кладки, достигая нужной высоты.

Голландка с плитой

Вариант печки голландки с плитой является более сложной, и большей по ширине. Безконфорочная варочная поверхность обладает одним недостатком – готовить на ней ничего не получится, т.к. она работает по принципу тления. Ее удобно использовать для разогрева еды либо консервирования.

Печи Грум-Гржимайло

Особенностью печи Грум-Гржимайло является бесканальная система, отсутствуют какие либо дымообороты. Движение газов осуществляется не за счет тяги, а под действием силы тяжести. То есть остывшие газы опускаются вниз, выталкивая наверх более легкие, горячие газы.

Конструкция этой печи имеет, круглую форму, заключенную в металлический футляр. Ряды кирпичей укладывают в футляр, используя его в качестве опалубки. По мере увеличения высоты, футляр наращивают.

Круглые голландки

Круглая голландка

Это обычная кирпичная печь с кирпичным футляром. Для ровной кладки используется опалубка из досок. Сам футляр выкладывается с помощью облицовочного кирпича, используя песочно-цементный раствор. Сделать это самостоятельно не имея достаточного опыта очень трудно. Необходимо все точно рассчитать.

После выкладывают тело печи, используя уже глиняный раствор. Чтобы укрепить верх проемов в футляре, закрепляют бетонные перемычки. После полного высыхания приступают к облицовке печи.

Сегодня производятся готовые заготовки для круглых печей голландок. В комплекте есть все для самостоятельной кладки печи: кожух, задвижки, колосники, вьюшки, подробная инструкция для монтажа.

Как правильно класть печку

Возведение кирпичной печи – голландки ведется по определенным правилам, которые необходимо соблюдать при строительстве своими руками:

Приготовьте набор измерительных приспособлений и инструментов, изображенных на фото.
Прежде чем класть очередной ряд на раствор, разложите кирпичи на сухую согласно порядовке. Это позволит выбрать лучшие камни на топливник и заранее сделать подрезки в нужных местах.
Кирпич перед укладкой погружается в воду на 2—4 минуты, пока не выйдут пузырьки воздуха.
Правильность кладки контролируется строительным уровнем и отвесом через каждые 2 яруса.
Выдерживайте максимальную толщину шва 5 мм, пристукивая кирпичи и убирая вылезающий по бокам раствор.

Внутренние поверхности каналов делаются гладкими, дабы уменьшить сопротивление потоку дымовых газов. Это достигается протиранием стенок изнутри мокрой тряпкой после укладки 3—5 рядов. Правило соблюдается и в процессе строительства дымоходной трубы.

Устройство голландки

Схема и размеры классической голландской печи

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

Эксплуатация и обслуживание голландских печей, чистка

Если не брать в расчёт уголь, то лучшим топливом для твердотопливных печей всегда считались сухие берёзовые дрова, и голландка в этом вопросе также не является исключением. Опытные печники советуют каждую десятую топку проводить поленьями из осины с влажностью не более 5%, поскольку это способствует очищению каналов и дымохода печи от сажи.

Нет лучшего топлива для голландки, чем сухие берёзовые дрова

Интенсивность горения регулируют при помощи поддувальной дверцы и заслонки дымохода. Чёрный дым на выходе из трубы свидетельствует о том, что голландка перешла в режим газогенератора. Поскольку это происходит при недостатке кислорода, то устранить подобное явление поможет подача дополнительного количества воздуха в зону горения. Для этого дверцу поддувала приоткрывают. Если же в топливной камере вовсю бушует пламя, а печь начинает гудеть, то это говорит об избыточной тяге. В этом случае часть горячих газов будет попросту вылетать в трубу, не успевая отдать своё тепло стенкам отопительного прибора. Надо помнить о том, что режим работы голландских дровяных теплогенераторов — неспешное горение, практически тление. Чтобы снизить интенсивность пламени, достаточно немного прикрыть подачу воздуха. Помните о том, что правильно отрегулированный режим позволит экономить до 25% топлива.

Чистку галланки проводят один раз в сезон. Для этого открывают дверцы или кирпичные заглушки прочистных каналов, после чего щётками и шпателями с длинными ручками соскребают нагар со стенок и удаляют при помощи узкого металлического совка. Некоторые «светлые головы» рекомендуют выжигать дымоход при помощи легковоспламеняющихся веществ — ацетона, бензина, керосина и т. д. Этого делать не рекомендуется, поскольку возгорание сажи и её выброс из дымохода может привести к пожару. Не следует также прислушиваться и к советам некоторых «экспертов», которые рекомендуют для чистки каналов сжигать таблетки нафталина. Во-первых, эффективность этого способа чрезвычайно мала, а во-вторых, это вещество при сгорании образует сильнейший канцероген, вдыхание которого может нанести вред здоровью. Не зря в Европе прошлого века была столь популярной профессия трубочиста — ручной способ чистки дымоходов и каналов печи и по сей день считается наиболее эффективным и безопасным.

https://youtube.com/watch?v=apKtactWkqo

Что представляет собой печь-голландка

Первые голландские печи появились в 15 веке. Внешний вид и размер немного изменились, но концепция осталась прежней: это компактный отопительно-варочный прибор, который может вписаться в помещение любого размера и великолепно справится со своей задачей.

Небольшие габариты конструкции объясняются небольшими размерами домов в Нидерландах. Иногда требовалось поставить печь в помещения до 10 кв. м. Города в северной Голландии — густонаселённые, местный климат — холодный и суровый. Поэтому печи здесь ставили самого высокого качества.

Высокие налоги на земельные участки заставили местных жителей строить узкие и высокие дома. Для таких проектов нужны особые конструкции печей. Голландки именно так и выглядят: вытянуты вверх на большую высоту. Одна печка способна отопить два-три этажа домовладения. Главное, правильно составить или выбрать проект дома с печью. В самых первых моделях ещё не было колосника и поддувала, варочных панелей тоже не устанавливали. Все эти атрибуты появились со временем. Тем самым КПД стал существенно выше.

Горячие газы в голландской печи идут по шести магистралям: трём подъемным и трём опускным. Колпаковая система аккумулирует горячий воздух и повышает теплоотдачу.

Отличительная особенность первых конструкций — арочный свод, который затем был заменен на стандартную прямоугольную форму топливника.

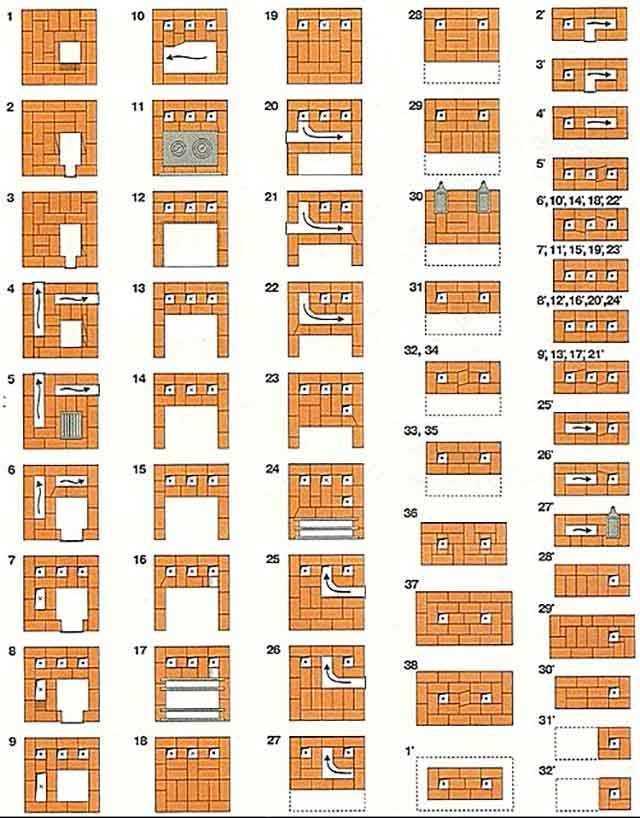

Есть множество разновидностей схем печи голландки с плитой, которые оборудованы камерами для выпечки хлеба, лежанками, баком для нагрева воды и другими полезными атрибутами.

Но наибольшую популярность имеют печки голландки с плитой.
