Плита для печи: устройство чугунной плиты для печи (8 фото)

Духовка в кирпичной печи

Территориально нужна только на кухне. Духовка для кирпичной плиты небольшого размера часто – это элемент небольшой конструкции с варочной поверхностью.

Еще мини печку из кирпича компонуют чугунной духовкой в процессе создания. Все чаще это дачный вариант.

Вариант посложнее: печной шкаф не из железа, а из шамотного кирпича, выполняющий роль духового шкафа.

Это современный намек на русскую классическую печь, где сама духовая камера имела очень большие размеры, более одного кубического метра.

Способы установки духовки в кирпичные печи

Получается, что варианта всего два:

Купить небольшую чугунную заготовку.
Выложить из огнеупорного кирпича, закрыв створкой. Последняя закрепляется в кирпичной кладке, аналогично зольникам или топочным дверцам.

К сведению! Важна ни сама духовка, а процесс установки с учетом, в первую очередь, пожарных и технических норм!

Любому ясно, что духовой шкаф в кирпичной системе печи должен быть герметичен, надежно утоплен вглубь конструкции. А закрытие створки подразумевает только герметичное и плотное соединение.

Как поставить духовку в кирпичную печь

В этом процессе лучше не усложнять, ведь духовка – это обычный элемент печи. Поэтому работаем так:

Вспоминаем как ставили топочные дверцы.
Железо для духового шкафа устроено точно также.
Его просто помещают в просчитанную заранее нишу или же обкладывают после установки. Всегда останутся проемы или зазоры.
Последние нужно убрать негорючим асбестовым шнуром.
Духовой шкаф нужно облицевать обычным керамическим кирпичом, выставив на ребро. Такой толщины будет достаточно.
С самого верха невозможно устроить кладку, поэтому горизонтальную верхнюю часть обычно обмазывают глиной. Хватит слоя в 5-6 сантиметров.

Вопрос с дверцей для духовки в железной печи

Рамка дверцы духовки. Если у топки дверца – это небольшая, но опорная часть конструкции, то с духовой сложнее. На саму раму никакой нагрузки быть не должно. Как соблюдают это правило?

Выполняют именно над рамкой кирпичный «замок», убирающий дальнейшую нагрузку с металлической части. Старая школа каменщиков называет такой прием выходом на сводик.
Если ничего не выходит, то поступают очень просто: ставится на этом уровне стальная упругая пластина. Желательно взять чугун.
Минус железа в конструкции в том, что при нагреве не избежать расширения, и та лицевая часть, что снижает нагрузку с духовой дверцы, со временем станет расшатываться.
Выход следующий: полоски из металла и чугуна располагаем посвободнее, чтобы дать пространство для мизерного движения при расширении.

Установка духовки в кирпичную печь. Этапы

Разберем весь процесс на простом примере: дачная плита с духовкой.

В работе требуется:

175 штук кирпича;
Не менее шести ведер глиняного раствора; Колосники, дверцы и прочие чугунные элементы;
Главное – это духовой шкаф небольшого размера. Хватит и 450Х350Х350 мм.

Эксплуатация

Рассматривая основные правила эксплуатации, их подразделяют на два блока.

В первый включают рекомендации, касающиеся практических вопросов эксплуатации

Здесь следует обратить внимание на следующее:

Обязательно следует учитывать хрупкость чугуна, его низкую стойкость ко внешним воздействиям механического характера, включая ударные нагрузки. Неаккуратное обращение с варочной панелью становится причиной появления сколов, трещин на её поверхности. Следует понимать, что ремонт, в подобных случаях, невозможен. Потребуется менять чугунную печь.
Не следует пытаться удалить ржавчину, появляющуюся на металлических элементах конструкции варочной панели в результате продолжительного простоя. После начала регулярных топок она исчезнет самопроизвольно.

Горячий чугунный лист весьма чувствителен к попаданию на него жидкости, особенно холодной. Резкое точечное охлаждение гарантирует растрескивание панели, нарушение герметичности по периметру её заделки. Это создаёт предпосылки к проникновению в помещение угарных газов.
Следует избегать чрезмерного перегрева варочной панели. Этим объясняются рекомендации по выбору топлива (дрова, брикеты, пеллеты). В отдельных случаях допускается использование угля. Категорически запрещено использование антрацита и жидкого топлива из-за чрезмерно высоких температур горения.

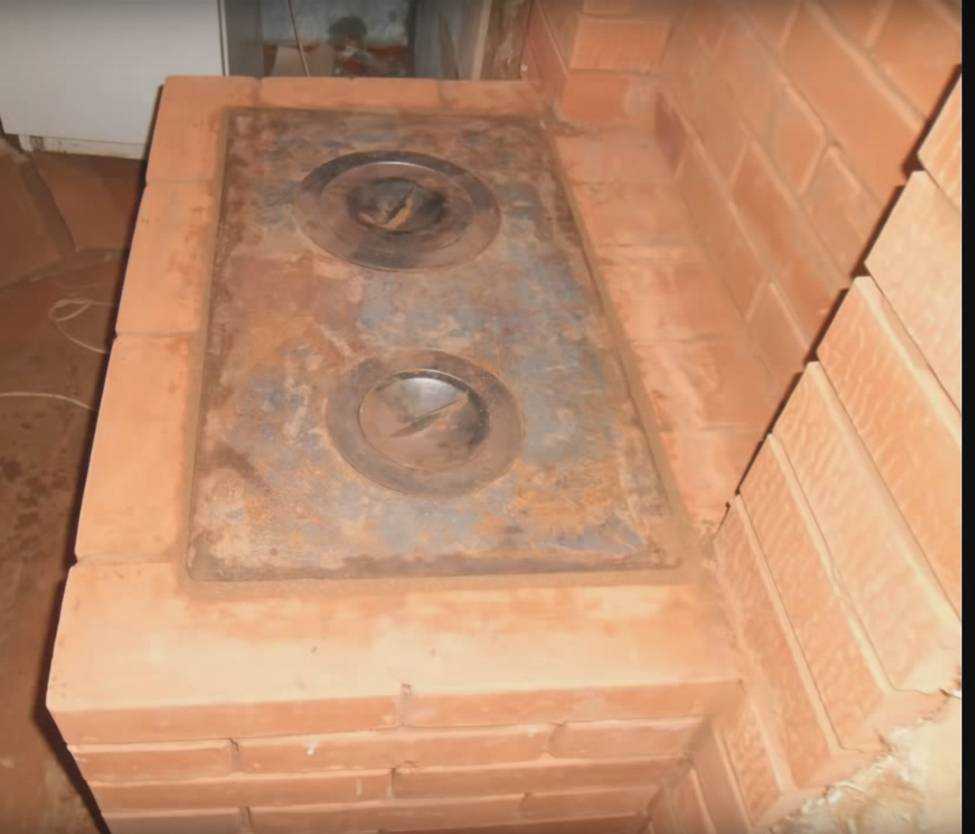

Виды чугунных настилов

Варочная панель для печи из чугуна может производится в двух видах: сборные и цельные. Отличия этих видов незначительны, ведь оба выполняют свои основные функции: обогрева и приготовления пищи.

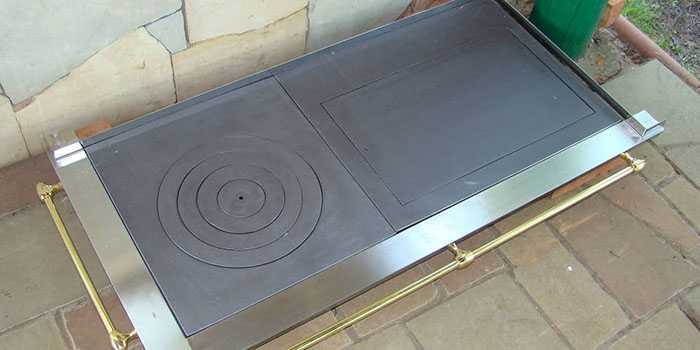

Сборные плиты

Эти конструкции являют собой лист из чугуна и несколько круглых деталей разного характера. Чугунные кольца для печи вставляются друг в друга подобно паззлу. За счет того, что поверхности имеют зазоры, металл не деформируется под воздействием высоких температур.

А разные диаметры колец позволяют максимально быстро приготовить пищу в различной посуде. Ведь для нагрева большой кастрюли воды вы можете воспользоваться кругом наибольшего диаметра, а железную кружку удобнее поставить на самую маленькую деталь.

Цельные плиты

Чугунный лист для печи с цельной поверхностью или конфорками стандартного диаметра относится к разряду цельных настилов. За счет цельности конструкции зазоров на сужение и расширения метала они не имеют.

Эта особенность уменьшает практичность и долговечность таких изделий. Но они имеют и свои преимущества. Легкая установка и сравнительно низкая цена за счет упрощенности конструкции нравится многим покупателям.

Какая лучше – стальная или чугунная?

Варочная плита для печи изготовляется из чугуна или металла. Какой же продукт имеет больше плюсов: плита для печи чугунная или стальная?

Существует огромное количество производителей данных товаров, которые настаивают на преимуществах чугуна перед сталью.

Преимущества чугунных настилов:

прочность и долговечность. Чугунная плита надежно прослужит вам не одно десятилетие.
теплоотдача. За счет наличия некоторых химических веществ в составе чугуна, используемого для литья листов, он имеет лучшие физические характеристики, по сравнению со сталью.
устойчивость к деформации и коррозии.
устойчивость к перепадам температур. За счет этого чугунная варочная панель для печи сохраняет свой первоначальный внешний вид на протяжении всего использования.

Некоторые производители акцентируют внимание еще на некоторых преимуществах чугуна по сравнению со сталью: чугун не так сушит воздух. Вам не придется использовать увлажнители воздуха или другие устройства для сохранения влажности в помещении

Основными преимуществами стальных плит являются:

быстрый нагрев. Буквально через пару минут поверхность нагревается до нужной температуры. Но и остывает такая плита значительно быстрее, чем чугунная.
небольшой вес. Обычно стальные плиты весят в десять раз меньше чугунных. Это позволяет осуществить быструю установку, не прилагая особых усилий. Но за счет маленького веса, такие изделия способны выдержать небольшой груз. Если вы будете использовать достаточно тяжелую посуду, лучше отдать предпочтение чугунной плите.
небольшая стоимость. Цены на чугунные плиты для печи больше, чем на плиты из стали. Но и срок их эксплуатации значительно выше.

Вывод: Если позволяет бюджет – используйте чугунную поверхность, она прослужит дольше. Если бюджет ограничен – покупайте стальную плиту.

Какая лучше — стальная или чугунная?

Преимущества чугунных настилов:

прочность и долговечность. Чугунная плита надежно прослужит вам не одно десятилетие.
теплоотдача. За счет наличия некоторых химических веществ в составе чугуна, используемого для литья листов, он имеет лучшие физические характеристики, по сравнению со сталью.
устойчивость к деформации и коррозии.
устойчивость к перепадам температур. За счет этого чугунная варочная панель для печи сохраняет свой первоначальный внешний вид на протяжении всего использования.

Основными преимуществами стальных плит являются:

быстрый нагрев. Буквально через пару минут поверхность нагревается до нужной температуры. Но и остывает такая плита значительно быстрее, чем чугунная.
небольшой вес. Обычно стальные плиты весят в десять раз меньше чугунных. Это позволяет осуществить быструю установку, не прилагая особых усилий. Но за счет маленького веса, такие изделия способны выдержать небольшой груз. Если вы будете использовать достаточно тяжелую посуду, лучше отдать предпочтение чугунной плите.
небольшая стоимость. Цены на чугунные плиты для печи больше, чем на плиты из стали. Но и срок их эксплуатации значительно выше.

Вывод: Если позволяет бюджет — используйте чугунную поверхность, она прослужит дольше. Если бюджет ограничен — покупайте стальную плиту.

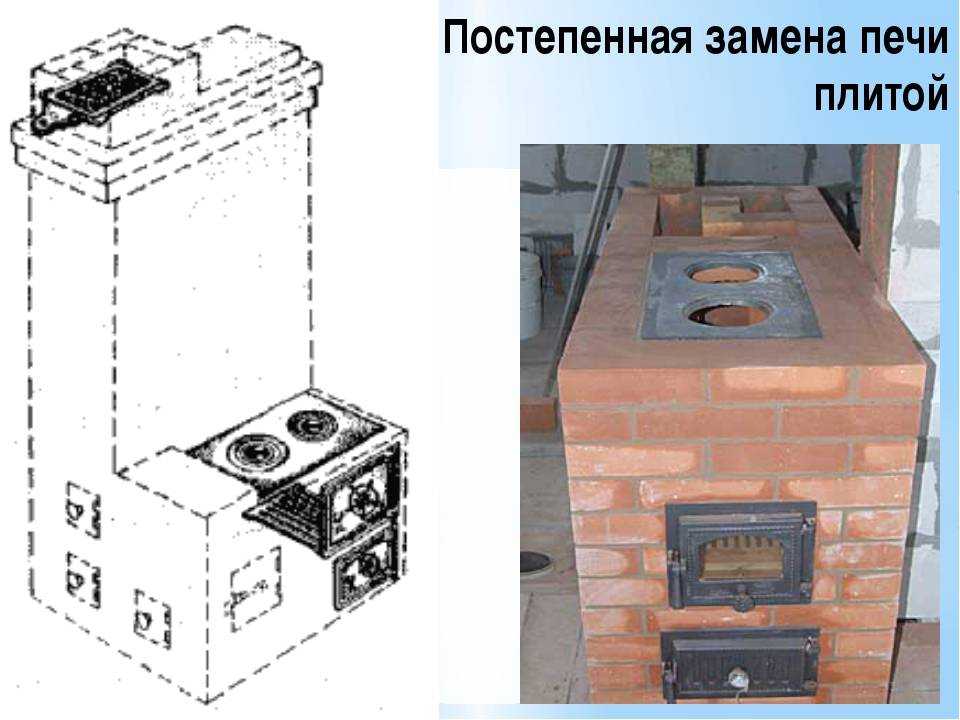

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

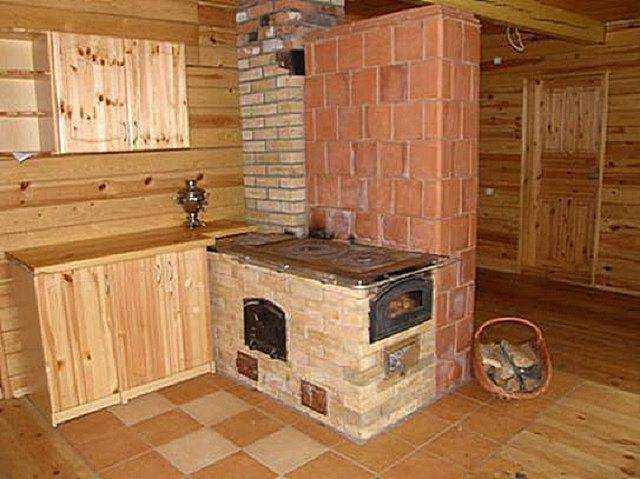

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Как правильно выбрать?

Выбор чугунного настила для печи дело несложное. Чтобы купить качественный товар, установка которого не будет требовать больших усилий, достаточно учесть несколько нюансов.

Какие бывают размеры чугунных листов?

Чугунные листы могут иметь форму квадрата или прямоугольника. Наиболее популярные — прямоугольные плиты. Размеры поверхности напрямую зависят от размера печи.

Стандартными являются такие размеры чугунной плиты для печки:

34 на 41 см,
71 на 41 см,
66 на 41 см,
51 на 34 см.

Количество конфорок в различных моделях

Обычно печи имеют две конфорки. Но их количество может варьироваться от одного до шести (все зависит от площади поверхности). Цельные чугунные листы могут вовсе не иметь отверстий. Но время приготовления пищи на плитах этого вида может быть длительным за счет медленного нагрева посуды.

Другие критерии выбора качественного продукта

Следует обращать внимание на качество и состав материала, из которого изготовлена печь. Если вы обнаружили на поверхности сколы, царапины и другие различные дефекты, то лучше откажитесь от покупки. Качественный продукт имеет ровную поверхность, его вес довольно большой

Не бывает легких чугунных плит

Качественный продукт имеет ровную поверхность, его вес довольно большой. Не бывает легких чугунных плит.

Стоит уделить время изучению состава чугуна. Чугун, который используют для выплавки – это соединение 2% углерода с железом. Но если он имеет какие-то неизвестные вам компоненты в составе, обязательно расспросите продавца о них. Ведь некоторые химические элементы не являются экологически чистыми и могут нанести вред вашему здоровью.

Особенности варочных печей

В зависимости от модели, варочные печи соединяют в себе настоящую печь, плиту и духовой шкаф, отличаясь достаточно компактными размерами. Большинство варочных печей не превышает по размерам стандартной газовой плиты. Кроме того, производители варочных печей делают большой акцент на дизайн этого оборудования, который делает их настоящим украшением интерьера. Монтаж печи достаточно прост и не займет много времени, но доверить его нужно профессионалам, это гарантирует долгую и корректную работу оборудования. Современная варочно-отопительная мобильна и при необходимости перевезти ее в другое место будет не сложно.

Виды чугунных печных поверхностей

Вне зависимости от комплектации все чугунные поверхности хорошо справляются с теплообменными функциями и подходят для приготовления пищи. Различие в цельной и сборной плите заключается в наличии тепловых зазоров между элементами, благодаря которым компенсируется расширение металла при нагревании. Более подробно разобраться в строении варочных поверхностей можно, прочтя о каждой из них в отдельности.

Сборные плиты

Сборный варочный настил представляет собой конструкцию из чугунной поверхности и нескольких колец, отличающихся в диаметре. Они вставляются друг в друга и собираются в единую плоскость подобно пазлу.

Все сборные плиты могут включать от одной до нескольких конфорок, а благодаря возможности снимать и надевать кольца, можно подобрать наиболее подходящий размер конфорки для каждой конкретной посуды.

Такой вид настилов более долговечен и устойчив к температурным скачкам. Благодаря наличию зазоров между кольцами, металл во время нагревания может расширяться без деформаций и других повреждений. Для придания особой прочности некоторые плиты производятся с дополнительными ребрами жесткости на внутренней стороне. Весомым плюсом такого дополнения является увеличение температуры варочной поверхности, и, таким образом, повышение эффективности печи в приготовлении пищи.

Цельные плиты

Цельный варочный настил представлен в виде цельного металлического листа, обычно с одной или двумя конфорками с неизменным диаметром. Существуют также глухие плиты, в которых не предусмотрено наличие конфорок.

Такая конструкция плиты для печи практически не имеет тепловых зазоров, что делает ее не такой надежной и практичной как предыдущая модель. Из-за отсутствия свободного пространства во время нагревания может произойти деформация чугуна.

Однако важным преимуществом цельных плит является простота установки и лояльная стоимость по сравнению со сборными.

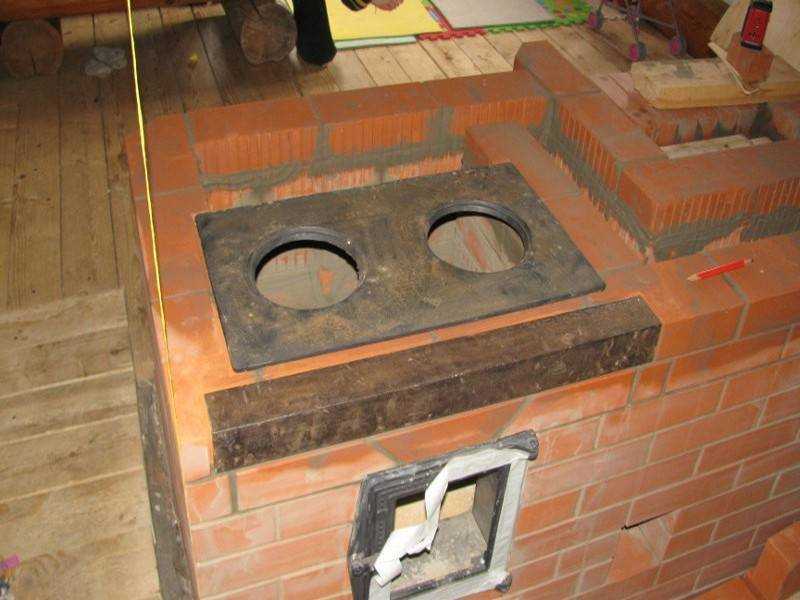

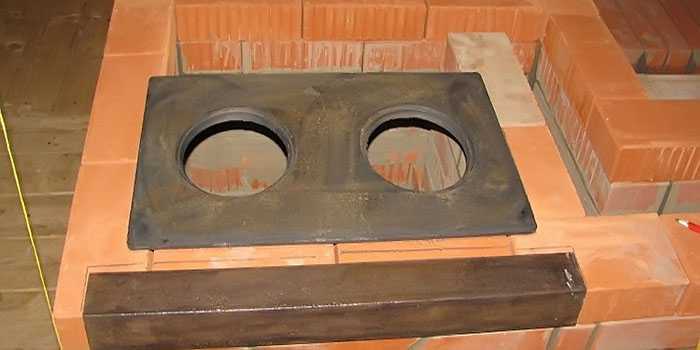

Основные нюансы при монтаже чугунной плиты:

При изготовлении печи будет уместно сопоставить разницу в поведении различных материалов под действием температуры. Металл и кирпич имеют разное расширение, и в процессе нагревания печь может разрушиться. Чтобы этого не произошло нужно предусмотреть зазоры между чугунной плитой и кирпичной поверхностью до 5 мм по всему периметру. Таким образом можно существенно увеличить срок службы печи.
Металлическая плита на поверхности печи фиксируется жидким глино-асбестовым раствором. Для его приготовления глина смешивается с измельченным асбестом и посредством доливания воды раствор доводится до правильной консистенции (жидкой сметаны).
Во время монтажа чугунной плиты обязательно контролировать процесс с помощью уровня. Над топкой всегда размещается наибольшая конфорка.
Для укрепления конструкции печи верхний ряд кирпичной кладки стоит зафиксировать стальным уголком по периметру.

Для того чтобы усилить прочность чугуна и устранить внутреннее напряжение, окончив монтаж варочной поверхности, первое нагревание проводится особым образом. Для этого происходит медленное разогревание печи до температуры 600 °С, с каждым часом на 75–85 °С увеличивая температуру.

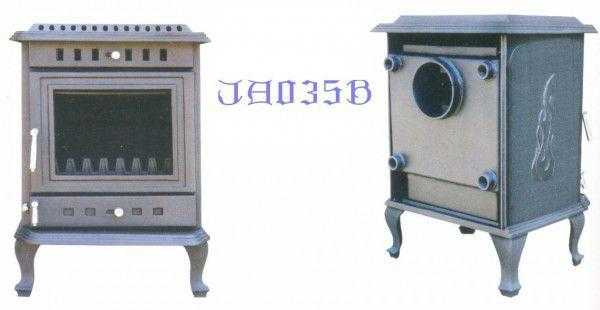

Преимущества чугунных печей

Стоит отметить, что чугун может без потери свойств нагреваться до очень высоких температур. Следовательно, чугунная печь сможет выдержать даже топку дровами с высокой температурой горения или даже закладку каменного угля. Стальные печи при применении такого типа топлива могут просто прогореть. Единственный нюанс – чугун нельзя быстро охлаждать – это может привести к возникновению трещин.

Такие печи служат своим владельцам по несколько десятков лет. Это довольно бюджетные устройства, их приобретение не сильно ударит по вашему кошельку. И уж точно покупка чугунной печи обойдется дешевле, чем строительство классической каменной печи.

чугунная печь с камином

Чугунные печи, как правило, обладают небольшими размерами и идеально вписываются в небольшие жилища. Стоит отметить, что несмотря на солидный вес, для их установки не требуется заливки или монтажа отдельного фундамента.

Процесс установки такого устройства довольно прост и будет описан чуть ниже.

В качестве еще одного преимущества чугунных печей можно отметить минимальное время для растопки такого устройства. Оно доводится до рабочей температуры буквально за 15 минут. Уже через четверть часа она начинает интенсивно нагревать помещение, в котором она расположена.

Современная конструкция чугунных печей позволяет довольно экономно расходовать топочный материал, а обслуживание и чистка таких устройств не займет у вас много сил и времени.

Какие функции может исполнять чугунная печь?

Немаловажно, что помимо отопления помещения чугунные печи могут выполнять и множество других полезных функций. В зависимости от их конструкции, вы сможете готовить на таких печках пищу, использовать их как духовку для выпечки, сушить заготовленные фрукты или грибы

варочная чугунная печь

Чугунная печь является довольно массивной конструкцией и придает интерьеру некоторую солидность. Поскольку традиция отопления помещений печами идет начиная со средних веков – модели печей могут исполняться с занятными историческими параллелями, что безусловно украсит ваш интерьер. Наиболее примечательны модели, воссозданные по чертежам конца 19-го века, представляющие собой прекрасные образцы «бель эпок» — «прекрасной эпохи».

Чугунная печь имеет солидный срок службы и может с пользой использоваться вашей семьей до полувека.

Особенности конструкций чугунных печей

Наибольшую популярность чугунные печи получили в 19-м веке. Однако с того времени инженерная мысль не стояла на месте и печи развились от простых коробок с дровами до выскокотехнологичных устройств. Давайте рассмотрим самые популярные виды, которые сейчас представлены на рынке:

Одноконтурная отопительная печь. Классический вариант, построенный по лекалам 19-го века. Изготавливаются как в сугубо утилитарном дизайне (классическая «буржуйка»), так и как копии произведений прикладного искусства, которые могут послужить украшением интерьеров даже престижных особняков. Простые модели пользуются неизменным спросом при отоплении небольших дачных домиком. Небольшое КПД (до 60%) компенсируется простотой установки и использования. Но, кстати, по сравнению с «буржуйкой» революционных времен такая печь выглядит венцом технического прогресса.

Чугунная печь буржуйка

Чугунные печи конвекционного типа. Более сложная модель, в которой вокруг топки смонтирован металлический корпус. Между чугуном и сталью поднимается прогретый воздух. Такая конструкция увеличивает КПД печи до 75%.

5 конвекционная печь

Чугунные печи газогенераторного типа. Вершина печного технологического искусства. В топке такой печи имеется две камеры. Нижняя камера содержит тлеющее твердое топливо, выделяющее горючий газ, который поднимаясь вверх сгорает в верхней топке. КПД такой системы достигает 90%. Такие печи могут оснащаться автоматизированным управлением и механической подачей топлива. Только на одной закладке такой котел сможет 10 часов обогревать ваше помещение.

Печь с газогенератором

Кроме того, чугунная печь вполне может быть совмещена с камином. Обычно в такой печи имеется два нагревательных контура. Топка, используемая как камин может быть закрытой или открытой. Топка. Закрытая закаленным жаропрочным стеклом более безопасна.
Отметим, что дополнительно чугунные печи могут оборудоваться устройствами для приготовления пищи или для чушки. В этому случае это по-настоящему многофункциональное оборудование.

Вывод

Чугунная плита для печи – отличный вариант для приготовления пищи и обогрева помещения. Большой выбор данных изделий устроит даже самого привередливого покупателя.

Чугунный материал отличается теплоустойчивостью, прочностью, удобством в использовании. Качественная чугунная плита надежно послужит вам несколько десятилетий.

Но ее покупку стоит совершить в специализированном магазине. Опытные консультанты помогут вам сделать выбор между сборной или цельной плитой, а также подберут нужный размер по приемлемой цене.

Внимание нужно уделить качеству, отсутствию дефектов и весу продукта. Установку данного настила вы можете совершить даже своими руками

Для этого стоит учесть лишь несколько нюансов.

При плавильной установке и эксплуатации чугунный настил будет иметь первоначальный вид в процессе всего использования. Он станет не только функциональным предметом, но и украшением вашего интерьера.

pechnoy.guru

Важные моменты в правильной эксплуатации печных плит:

Чугунные плиты рассчитаны для работы на бытовых печах, работающих на твердом топливе.
До монтажа плит в поверхности печи заранее нужно оставить тепловые зазоры с каждой стороны по 2 мм.
Установив плиту, постепенно за 8 часов прогреть ее до 640 °С, прибавляя по 70–80 °С в час. Достигнув нужной температуры, печь охлаждается до момента полного выгорания топлива

Такая процедура благотворно влияет на будущую работу печи, предупредив искореживание и появление трещин.
Во время хранения плиты на ней может появиться слой ржавчины, которая быстро исчезает при эксплуатации печи.
Очень важно исключить попадание влаги на раскаленную поверхность плиты.
Беречь плиту от механических повреждений и ударных нагрузок при транспортировке или во время эксплуатации.
