Регулировка предохранительного клапана системы отопления

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране. При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

• Уменьшает гидравлическую нагрузку
  на циркуляционный насос
  ;
• Предотвращает появление ржавчины
  . При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
• Снижает уровень шума теплоснабжения
  . Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления

достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

• тарельчатый;
• шаровый;
• лепестковый;
• двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Конструктивные особенности и функционирование

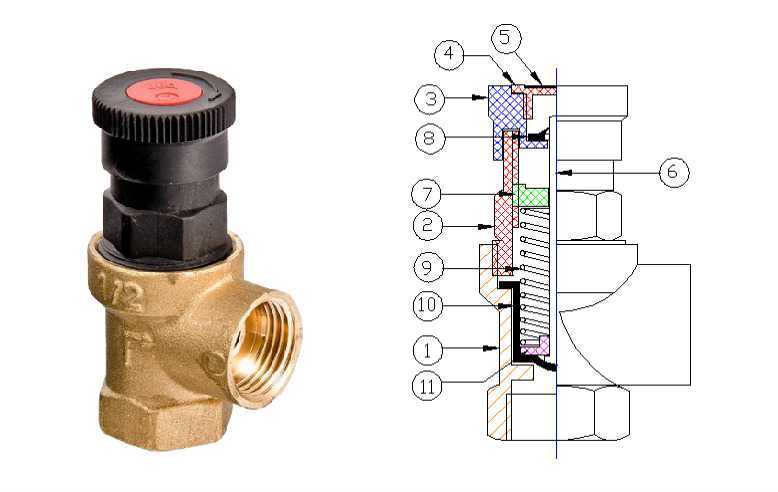

Рассмотри подробно, как устроен клапан предохранительный с пружиной. Его корпус изготавливается по технологии горячего штампования из латуни. Основной рабочий элемент – пружина, которая поджимает мембрану, перекрывающую седло.

Клапан с пружинным механизмом

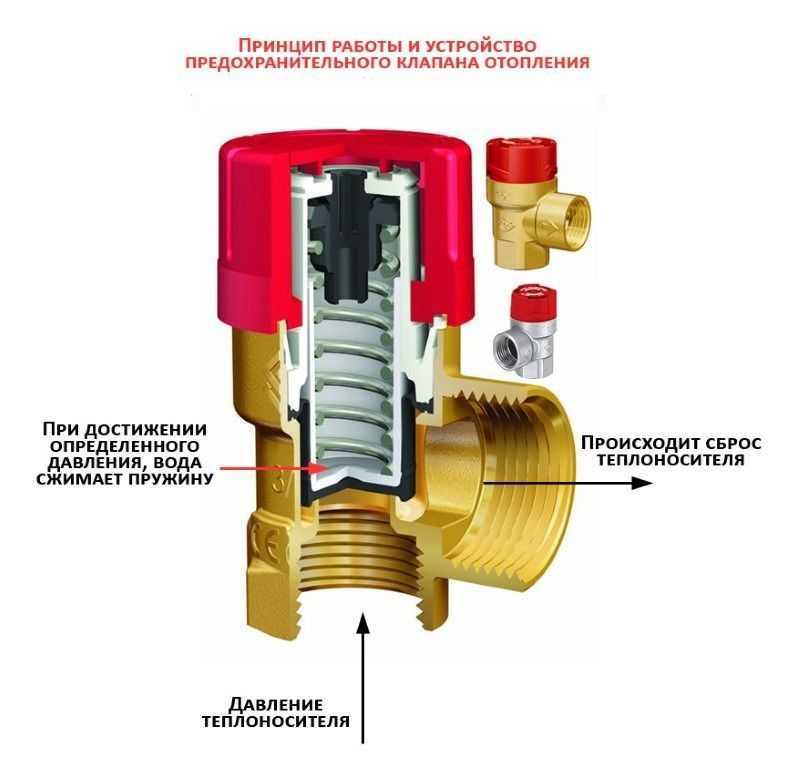

На штоке, соединенном с рукояткой, расположена шайба, которая служит упором для верхнего конца пружины. При помощи рукоятки меняется положение шайбы и, соответственно, прижимное усилие на мембрану. Для изготовления пружины используется сталь, рукоятка, уплотнители и мембрана выполнены из полимерных материалов.

Принцип действия устройства следующий: пока параметры теплоносителя не превышают заданных предельно допустимых значений, мембрана плотно перекрывает отверстие. Когда ситуация близка к аварийной, при возрастании давления перегретый теплоноситель (смесь воды с паром) приподнимает мембрану, преодолевая сопротивление пружины. Благодаря этому пароводяная смесь сбрасывается наружу через специальное отверстие. После сбрасывания лишнего объема пароводяной смеси давление в трубопроводе снижается, и теплоноситель снова теряет возможность поджать пружину.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Разновидности

В настоящее время выделяется несколько разновидностей предохранительных клапанов, которые классифицируются по ряду критериев:

Исходя из устройства прижима тарелки бывают:

• пружинные;
• рычажно-грузовые.

По высоте подъема запорного механизма, клапаны подразделяются на:

• малоподъемные (в таких устройствах тарелка не поднимается выше, чем на 5% от диаметра седельной части),
• полноподъемные (затвор поднимается достаточно высоко, благодаря чему можно избавиться от достаточно большого объема среды, такой тип хорошо пригоден для систем отопления, в которых в качестве теплоносителя выступают жидкость либо пар).

Учитывая то, с какой скоростью срабатывает клапан, различаются:

• пропорциональные (затвор открывается плавно, исходя из увеличения давления в трубопроводе, в момент когда клапан закрывается — исключается возможность образования гидроударов);
• двухпозиционные (такие устройства открываются достаточно резко и могут сбросить значительный объем среды, закрываются также резко, что чревато негативными последствиями в виде гидроударов).

Рассмотрим более подробно виды предохранительных клапанов.

Пружинные клапаны

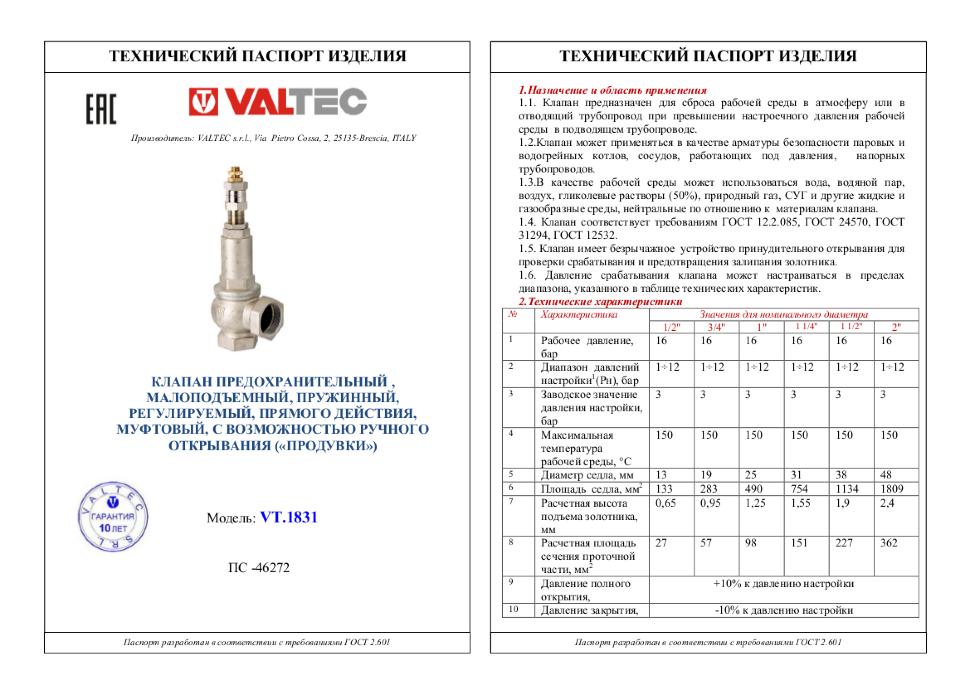

Пружинный предохранительный клапан

Сегодня клапаны, относящиеся к данному типу, достаточно популярны и используются повсеместно. В основном они предназначены для автономных систем отопления.

Конструкция устройства — достаточно простая, но в то же время надежная. Шток золотника зажимается посредством пружины. Сила, с которой будет осуществляться прижим, находится в непосредственной зависимости от степени сжатия этой пружины.

В конструкцию входит регулирующий механизм, благодаря которому можно задать параметры, согласно которым, в случае возникновения аварийной ситуации, котел будет отключен.

Рычажно-грузовые клапаны

Рычажно-грузовой клапан

Такой тип клапанов по внешнему виду напоминает запорное оборудование, в конструкцию которого входит специальный груз, находящийся в непосредственном контакте с золотником. Их взаимосвязь обеспечивается посредством рычага. Обычно рычажно-грузовой клапан устанавливается на трубопроводах с диаметром не ниже 200 мм.

Очень редко монтируется в отопительных системах, базирующихся на котельном оборудовании, которые обычно встречаются в частных домах.

Принцип работы данного механизма заключается в следующем: груз движется по направлению длины рычага и осуществляет регулировку силы, с которой золотник придавливается к седлу. В случае, если давление теплоносителя в системе заходит за пределы допустимой нормы, происходит открытие предохранительного клапана и через выходной патрубок выходит лишняя жидкость.

Монтаж

Правил монтажа сантехнического и отопительного оборудования настолько много, что люди получают для этого профильное образование.

Однако в самых общих чертах принципы установки предохранительного клапана выглядят так:

• как правило, монтаж производится в точке наибольшего парообразования – верхней точки всей системы до запорного крана;
• клапан должен быть установлен вертикально, вниз носиком, чтобы выходящий пар, во-первых, никого не обжог, а во-вторых – мог конденсироваться внутри трубки, которую таким образом удобнее отвести к канализации;
• устройство становится на линию с холодной водой.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Для монтажа необходимо перекрыть воду в контуре, остановить нагрев бойлера и отключить его от сети, а затем слить всю воду из контура. Резьба перед выходным каналом холодного трубопровода покрывается паклей, следом используется фум-лента.

Предохранительный клапан наверчивается с помощью разводного ключа, но без лишнего натяжения, чтобы избежать влияние вращающих сил. К носику подводится тонкая трубка, которая уходит в канализацию. Туда будет скапывать сконденсировавшийся пар.

Не забывайте, что столь важный элемент в отопительной система безопаснее установить специалисту, но общие принципы монтажа полезно понимать и самому, чтобы в случае небольшой поломки обойтись без вызова мастера. Надеемся, материал был вам полезен.

Почему может подтекать клапан

Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.

Подтекание клапана защиты может быть вызвано следующими причинами:

1. Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
2. В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
3. Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
4. Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
5. Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.

Внешний вид, стоимость некоторых марок спускных клапанов

Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.

Где ставятся клапаны спуска воздуха?

В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:

1. На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
2. На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
3. Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
4. Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.

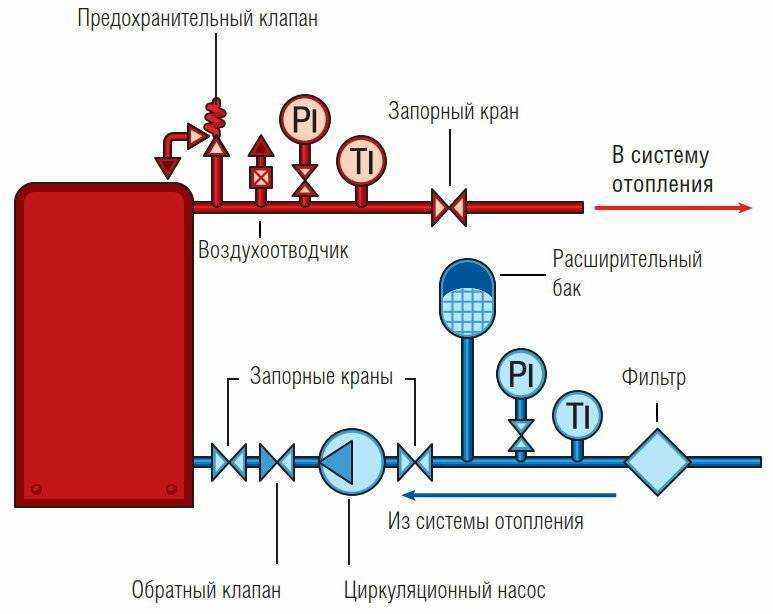

Устройство и принцип работы группы безопасности

Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:

• прибор для автоматического отвода воздуха;
• клапан сбрасывающий, предохранительный;
• манометр.

Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.

Отводчик воздуха

По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:

• первичное заполнение системы рабочей средой;
• подпитка трубопровода свежим теплоносителем;
• дефекты в уплотнительных прокладках;
• засор трубопровода частицами ржавчины;
• некачественный монтаж магистрали и оборудования.

В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.

Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.

Клапан предохранительный

С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.

ВАЖНО! Чтобы в помещении котельной было всегда сухо – рекомендуется предохранительный клапан подключать к сливу в канализацию. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

• сбой в работе автоматики;
• повышение объёма теплоносителя в случае поломки термостата;
• нарушение давления потока жидкости в линии трубопровода.

В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.

Манометр

Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.

При выборе стрелочной гарнитуры необходимо учесть следующие факторы:

• размер циферблата;
• точность измерения;
• допустимая погрешность;
• измерительные единицы (бары или атмосферы);
• допустимое давление.

Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

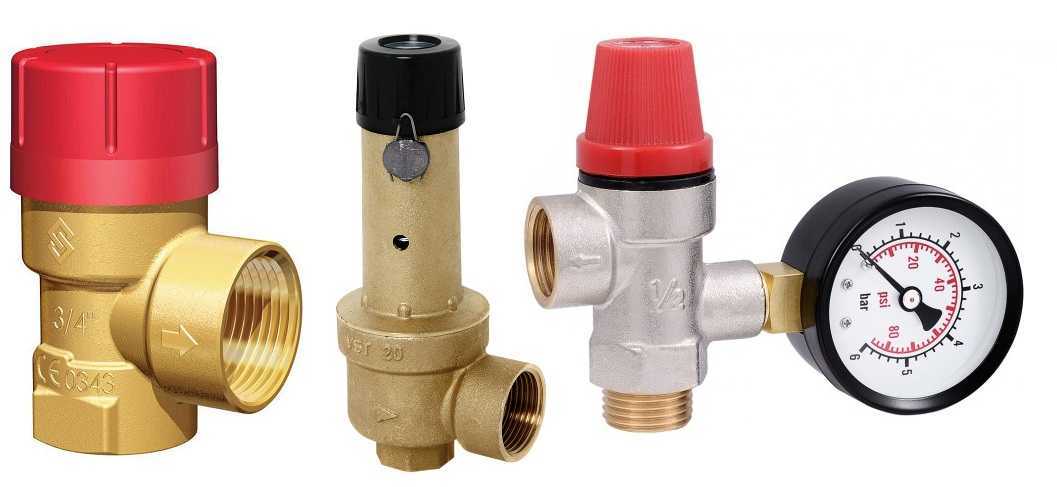

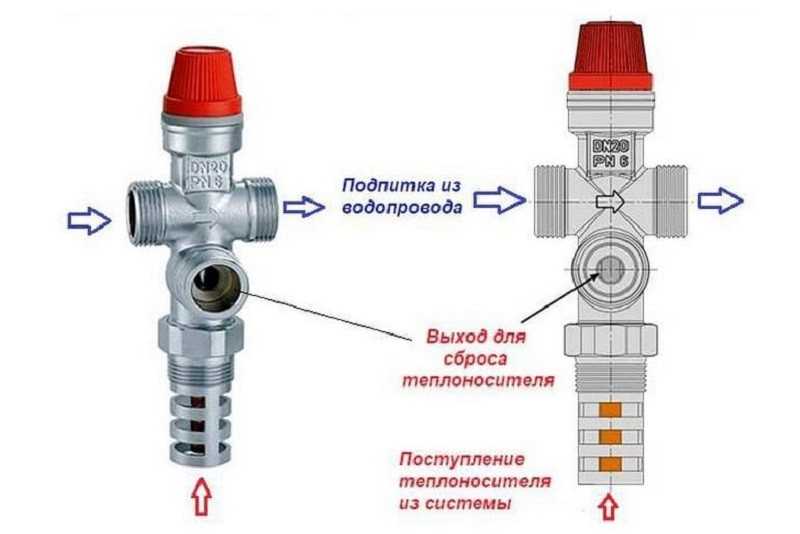

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

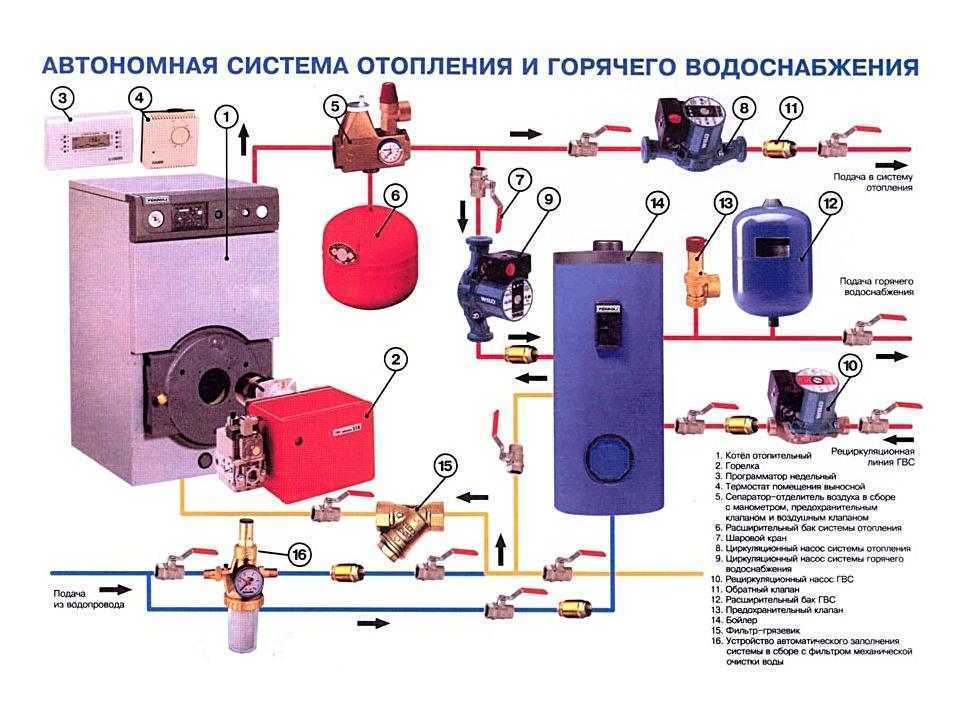

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.
