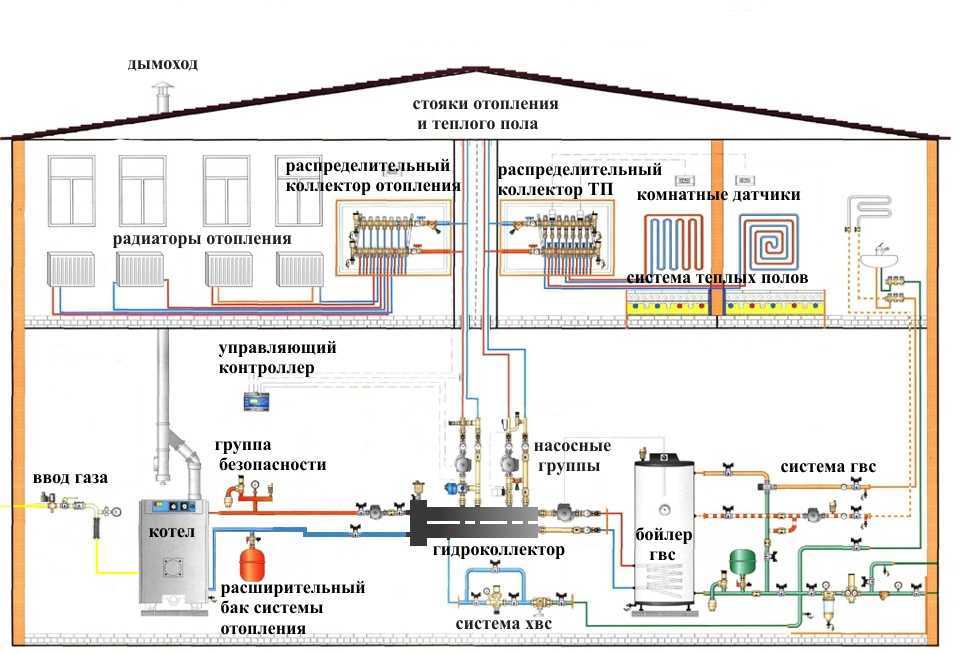

Схема отопления 2 этажного дома с газовым котлом:

Обвязка газового котла полипропиленом

Обвязка котла осуществляется по технологии пайки — это сводит к нулю риск появления протечек, которые чаще всего случаются из-за некачественной установки фитингов.

Преимуществом в работе с трубопроводом из полипропилена станет возможность создания любого контура. Новички могут воспользоваться простейшей схемой обвязки.

Могут применяться различные технологии сварки полипропилена и работа с выверенными по размерам фитингами. Стоит избегать большого количества соединений и не пренебрегать возможностью плавных переходов.

Виды фитингов и их производители собраны тут

Специалисты советуют использовать металлическую трубу и соединять ее с котлом при помощи «американки» или сгона. Это ключевое требование при работе с отопительными приборами, функционирующими на газу.

Можно использовать прокладку из паронита. Применять пакли, фум-ленты и резиновые комплектующие не стоит. Они могут загореться, а резина значительно уменьшит диаметральный проход трубы, что негативно скажется на процессе подачи газа. Подобный трубопровод характеризуется длительным сроком службы, может выдерживать давление, более 25 бар, и теплоноситель в 95°С.

Подводя итог всего вышеописанного стоит отметить, что схема обвязки газового котла отопления составляется исходя их характеристик и требований в каждом отдельном случае.

Правила организации газового отопления и советы по монтажу

Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.

Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:

Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
Высота дымохода должна быть выше конька на 50 см.

Инструкция по изготовлению самодельного котла с нуля

Лучше выбрать напольную модель, которую можно поставить в гараже, в котельной, на улице. Основа, на которую устанавливается устройство, должна быть специально подготовлена. Нужно выкопать яму глубиной 80 см. Ширина ее равна размерам агрегата. На дне ямы следует установить подушку. После этого насыпается щебенка.

Каркас формируется из арматуры, делается опалубка. Последнюю нужно залить бетоном. Спустя сутки она убирается, а на ее место насыпаются смешанные между собой песок и гравий. Теперь кладется гудрон, изолирующий влагу. Формируется кирпичная стена, чтобы защитить здание от высокой температуры котла. Далее можно приступить к его сборке.

Варить агрегат следует, используя чертеж. Теплообменник изготавливается из стали. Для этого нужно использовать трубу 40-50 см в диаметре. В баке должны быть соответствующие отверстия сверху и снизу. Конец трубопровода следует запаять фитингом. Когда аппарат начнет работать, горелка нагреет медную спираль, передающую тепло емкости, а уже от нее – воде. Дефлектор устанавливается над дымоходом – это вытяжка.

После выполнения основания на него устанавливается агрегат. На этом этапе к нему нужно приварить дымоход. Это железная труба, удаляющая угарный газ. Диаметр ее должен быть не менее 20 см. Над крышей она возвышается на 30 см. Для того чтобы угарный газ уходил быстрее, нужно сделать вытяжку, используя решетку и вентилятор. Эти элементы устанавливаются внутри трубопровода.

Если есть вероятность отключения электричества, следует подумать о создании блока бесперебойного питания. Он способен еще и защитить аппарат от скачков напряжения. Можно купить готовый блок или собрать его самостоятельно.

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Система отопления с естественной циркуляцией

Система отопления с принудительной циркуляцией

Разводка отопления – важный элемент в системе. Она бывает двух типов:

однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;

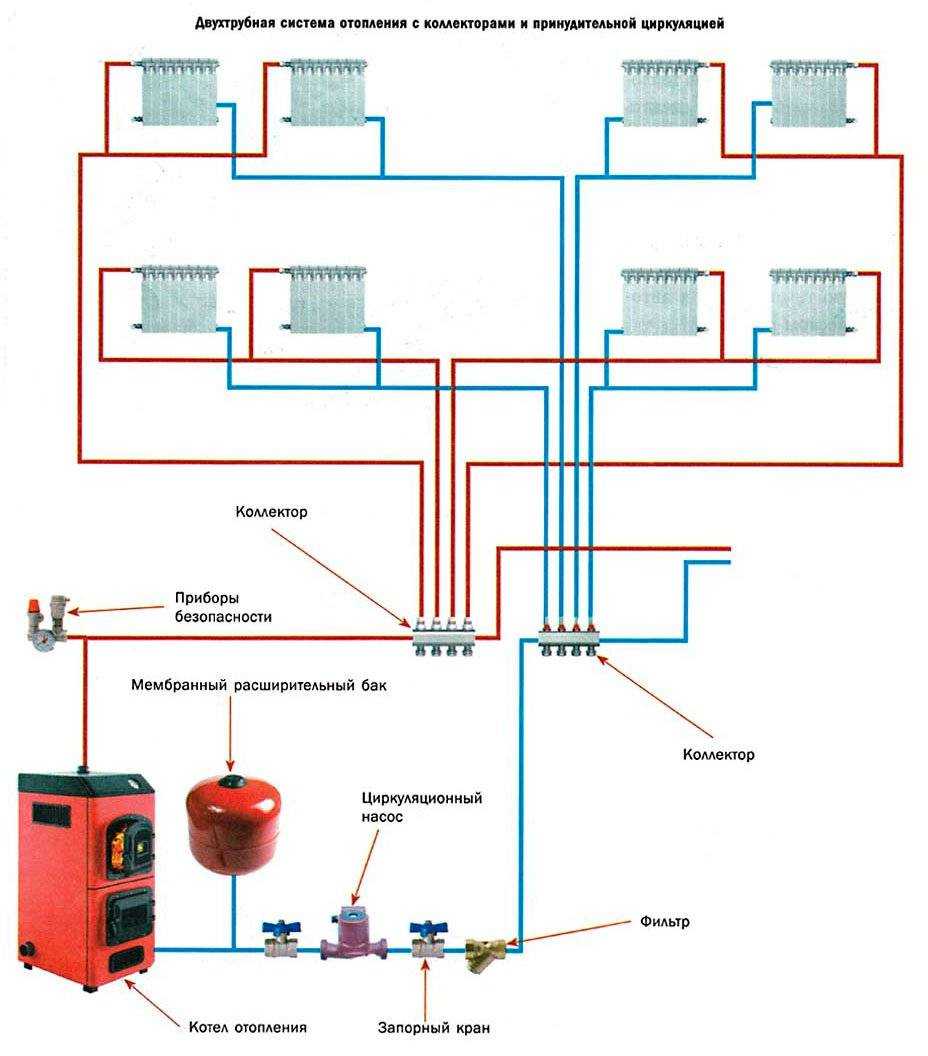

двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

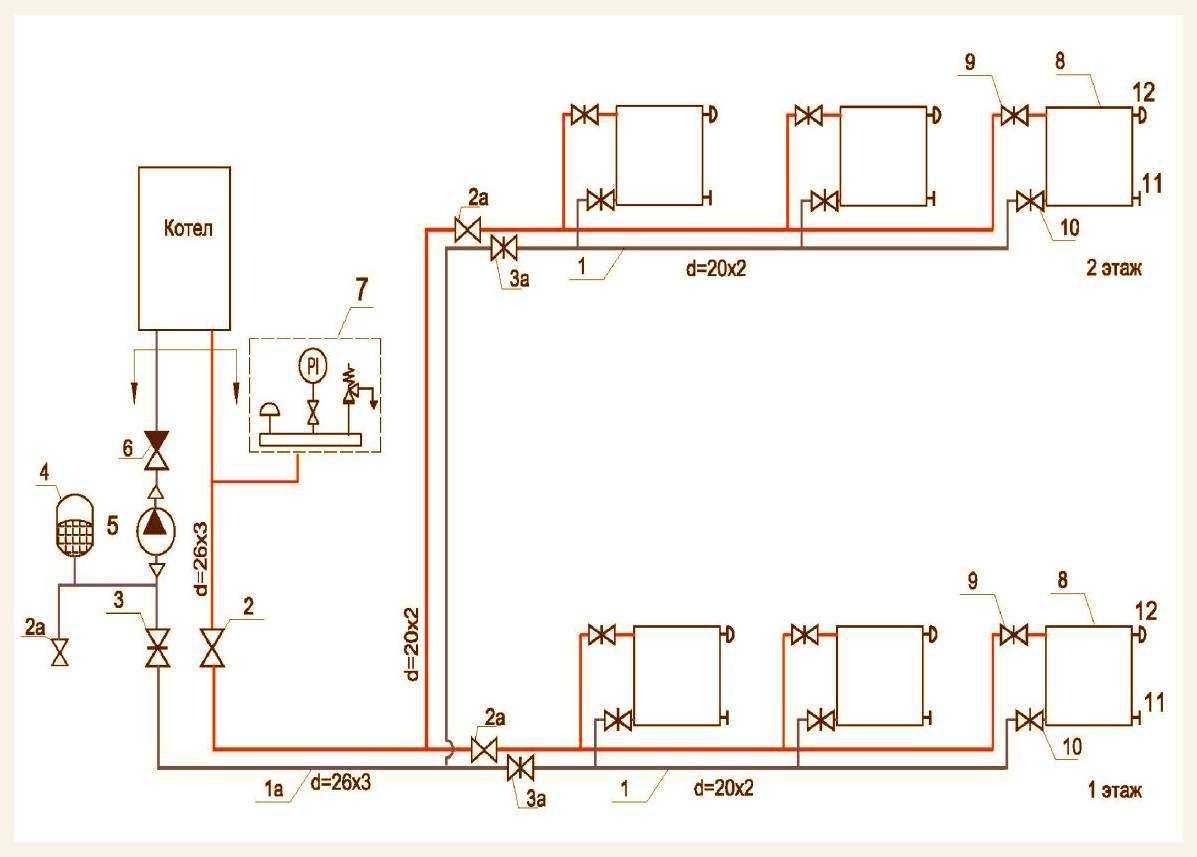

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

https://youtube.com/watch?v=T8E2vT5XY3A

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

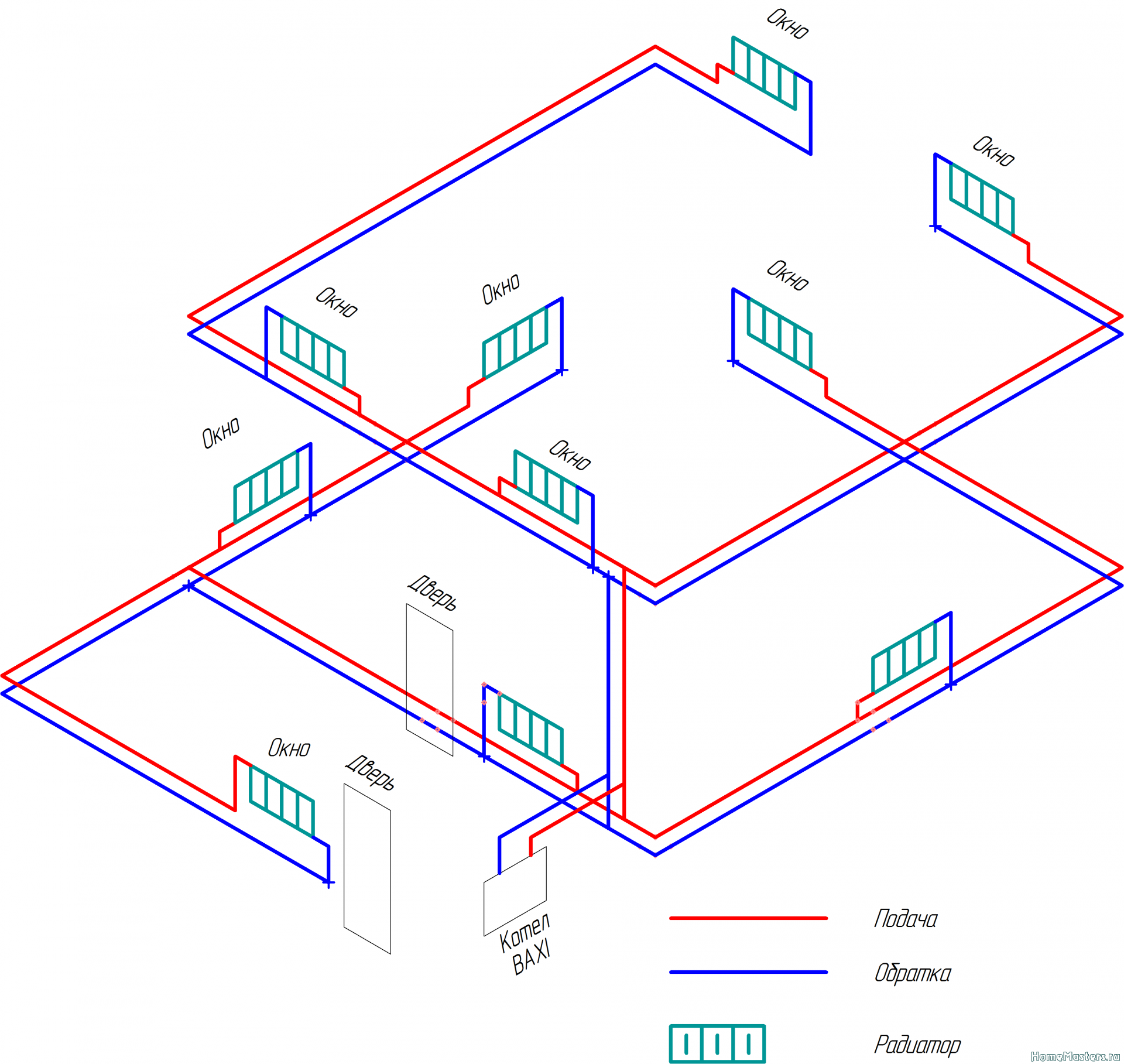

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Двухконтурная система отопления частного дома схема

Чтобы подобная сеть могла функционировать, прежде всего, нужен двухконтурный отопительный котел, способный нагревать и теплоноситель, и воду для горячего водоснабжения. О том, как может быть реализована схема отопления частного дома с двухконтурным котлом, мы и расскажем в данной статье

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом

Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС. Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки.

Схемы отопления с двухконтурным котлом: наиболее приемлемые решения для вашего дома

Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС. В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим. В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой до м2 и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог. Затем ее нужно вести с наклоном постоянным вниз.

Такая разводка труб довольно сложна и неэстетична. Однако она необходима, чтоб при выключении насоса отопительные батареи разогревались благодаря естественной циркуляции.

Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива. То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов например, насоса.

Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете. Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить.

В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Каковы ее нюансы и особенности, а также, какие существуют разновидности — данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Характеристики двухконтурного газового котла

Помимо двухтрубной двухконтурной отопительной системы, существует и более простая — однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий. Однако такое мнение не совсем верно. Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:. Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании.

Она будет эффективно одинаково прогревать каждое помещение в нем. Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную. Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом.

Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

Тип системы — открытая или закрытая.
Имеется ли дополнительный водонагреватель (бойлер).
Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Составляющие элементы обвязки котла

Обвязка котла может включать в себя различные элементы:

Мембранный расширительный бак. Его основная задача заключается в компенсации увеличения объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак разделяется на две части посредством упругой мембраны, и часть его объема заполняется воздухом. Когда объем теплоносителя увеличивается, газ сжимается и давление в контуре возрастает совсем немного.Калькулятор расчета расширительного бака найдете здесь
Предохранительный клапан. У этого элемента основная функция состоит в сбрасывании избытка теплоносителя при опасном возрастании давления в контуре, тем самым он оберегает систему от возможного разрыва труб и батарей. Отвод воды происходит при помощи дренажной трубки в канализацию. Если клапан срабатывает часто — это означает, что объем расширительного бачка слишком мал.
Воздухоотводчик. Он применяется для автоматического сброса в атмосферу воздушных пробок, которые остаются в контуре после слива теплоносителя. Воздух образует гидравлические шумы и препятствует нормальному движению при небольшом гидравлическом напоре.
Манометр. Манометр необходим для контроля рабочего давления в контуре. Иногда вместо него применяется термоманометр который отображает температуру и давление. Шкала прибора должна быть размечена как минимум до 4 атм (бар, кгс/см²).
Открытый расширительный бак. Этот элемент выполняет функции расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть функционирующей без избыточного давления) отопительной системе. Бак сообщается с атмосферой и часто подсоединяется при помощи крана к системе ХВС для подпитки контура.
Бойлер косвенного нагрева. Представляет собой теплоизолированный бак с теплообменником для обеспечения дома горячей водой. В качестве источника тепла выступает вода или антифриз системы отопления, которые движутся по теплообменнику.Больше информации о бойлере косвенного нагрева найдёте в этой записи
Циркуляционный насос. Этот элемент обеспечивает процесс принудительной циркуляции теплоносителя через отопительный контур. Современные насосы имеют мощность — 50-200 ватт и может регулироваться, за счет чего скорость движения теплоносителя также меняется.
Гидрострелка. Представляет собой емкость с патрубками, предназначенных для подсоединения нескольких отопительных контуров, также она объединяет трубопроводы подачи и обратки. Благодаря гидрострелке вы можете осуществлять подключение контуров с разным температурным режимом и скоростью циркуляции, снизив до минимума их взаимное воздействие.Для чего нужна гидрострелка для отопления можно прочитать здесь
Фильтр грубой очистки. Эта деталь представляет собой отстойник с фильтрующей сеткой, предназначенной для очистки воды от крупных загрязнений (в первую очередь, это песок и окалины). Фильтр не позволяет тонким патрубкам теплообменника газового котла засоряться.
Двух и трехпроходные термостатические смесители. Он отвечает за рециркуляцию теплоносителя, позволяя образовать вспомогательный контур с более низким по сравнению с основным контуром температурным режимом. Управление затвором смесителя осуществляется при помощи термоголовки — прибором, который меняет положение клапана в зависимости от температуры чувствительного элемента.

Особенности труб для системы отопления

В отопительных системах используют трубы из металла, меди или металлопластика.

Трубы из металла смонтировать сложнее всего, тем более самостоятельно. К тому же они очень тяжелые, могут со временем начать ржаветь. Тем не менее, соединяя котел и отопительный контур, необходимо использовать только металлические трубы.

Медные трубы гораздо легче, но устанавливать их самостоятельно также сложно. Нужен опыт, специальное оборудование и серебряный припой.

Трубы из металлопластика — лучший вариант для самостоятельного монтажа системы отопления. Такие трубы не только легкие, но и прочные. Ведь пластик в них, «надет» на алюминиевую основу.

Диаметр труб должен быть равным диаметру соединений в котле. При соединении труб и котла запрещено использование переходников.

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Двухтрубная система разная схема подключения радиаторов

Главные достоинства котлов в два контура и подключенных к ним инженерных сетей:

Работа сразу двух инженерных систем – отопительной и горячего водоснабжения – обеспечивается всего лишь одним котельным устройством. Это преимущество позволяет существенно экономить средства пользователя, а также место в доме;
Возможность выбора разных вариантов устройства трубопроводов, радиаторов и методов обвязки;
Возможность выбора видов топлива, дизайна оборудования;
Современный уровень оснащения котельного двухконтурного оборудования;
Возможность выбора среди двухконтурных моделей с дистанционным управлением, встроенными системами автоматики, защиты и безопасности;
Работа котла и подключенных систем возможна в автономном, независимом режиме с помощью естественной циркуляции в случае возникновения форс-мажорных ситуаций;
Возможность протапливать большие объемы пространств и нагревать большие объемы горячей воды.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Есть у принудительной циркуляции и недостатки. Главный из них – зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.
