Печь-буржуйка: устройство, применение, разновидности самодельных и заводских, чертежи

Виды буржуек

Сегодня в отделах для дома можно встретить большое разнообразие моделей, отличающихся своими габаритами, устройством и дизайном

При выборе важно учитывать площадь пространства, его предназначение, чтобы покупка не оказалась бесполезной вещью

Большинство мастеров предпочитают самостоятельно создать такую конструкцию в домашних условиях с применением подручных средств. Главное требование заключается в правильном выборе материала для создания каркаса, который будет применяться для топки.

В основном для этого используют металлическую бочку, старый газовый баллон, листы железа.

Специалисты не рекомендуют приобретать готовые буржуйки для отопления гаражных помещений, подвалов и дачных домиков. Дело в том, что покупка подобного устройства потребует больших финансовых вложений, что кажется нецелесообразным при одноразовом использовании.

Предлагаем ознакомиться с вариантами печек — буржуек, их особенностями и способами создания в домашних условиях. Подобная информация позволит определиться с выбором, а также избежать ошибок перед покупкой отопительного сооружения.

Особенности буржуйки на отработке

Следует отметить, что подобную модель нельзя использовать для отопления жилых помещений. В качестве горючего здесь используют отработанное масло, которое в момент горения испаряет едкий аромат. Даже при наличии хорошей вытяжки большая часть токсических газов останется в помещении, тем самым вызывая отравление угарным газом.

Где же её используют? Подобные варианты отопительной системы идеально подойдут для отопления гаража и промышленных помещений. При необходимости пространство можно проветрить, тем самым контролируя количество едкого запаха.

Для создания подобной конструкции используют металлические листы, железные трубы и дымоходную систему. Чтобы справиться с поставленной задачей рекомендуем найти подробные чертежи подобных сооружений, чтобы не нарушить устройство механизма.

Буржуйка из металлической бочки

Для основы такой печи используют железную бочку, старый газовый баллон. Однако следует учитывать, что наибольший диаметр корпусной части обеспечивает выработку большого количества тепловой энергии. Преимуществом такой модели считают её эстетичный вид и возможность использования для отопления жилых пространств.

Предлагаем ознакомиться с инструкцией по сборке подобной конструкции в домашних условиях с применением минимального количества подручных материалов. Этапы сборки заключаются в следующих действиях:

  • Железную ёмкость размечаем на несколько прямоугольников. Верхний будет использоваться в качестве топки, а нижний для поддувала;
  • Далее, вырезаем эти прямоугольники с помощью болгарки, но выкидывать их не рекомендуем. С помощью металлических петель зафиксируем их на плоскости благодаря чему удастся облегчить доступ к топке;
  • Во внутренней части ёмкости отступаем 10 см вниз от верхней двери, которая обеспечивает доступ в топку. Сюда же фиксируем уголки, позволяющие удерживать колосники в горизонтальном положении;
  • Для работы потребуется готовая модель колосника;
  • Далее, металлическую трубу привариваем в верхней части конструкции. Она будет использоваться в качестве дымохода;
  • В нижней части с помощью сварочного аппарата фиксируем несколько металлических ножек;
  • С помощью болгарки и шлифовальной насадки очищаем металлическую поверхность от различных дефектов. Таким образом сооружение приобретает эстетичный вид.

По окончанию рабочего процесса необходимо аккуратно зафиксировать дымоход с металлической поверхностью. Продукты горения должны выводиться за пределы пространства, чтобы не спровоцировать накопление токсических газов.

Варианты изготовления

Мастера научились сваривать самодельные буржуйки из подручных средств, которые можно найти дома.

Из бидона

В качестве основы для будущей печки могут использоваться бочка или бидон. Такие варианты отличаются простотой изготовления, т.к. мастеру практически не нужно проводить сварочные работы или резать металл. Процесс сборки разделен на несколько этапов:

  1. Для организации поддувала необходимо вырезать отверстие в области горловины.
  2. В дне емкости делается проем для монтажа дымоходной трубы.
  3. Колоснику придают решетчатую или змеевидную форму, чтобы он свободно совмещался с бидоном без дополнительных крепежей.
  4. Параметры всех частей указываются в чертежах. Готовая печь ставится на кирпичную кладку или стойки из железа.


Можно изготовить печь из металлического бидона.

Из бочки

Самодельные печи для гаража из бочки выглядят просто. При этом они эффективно решают проблему обогрева окружающего пространства и не занимают много места.

Для получения буржуйки подходит баллон емкостью 50 л. Он отличается толстыми стенками, которые дольше сохраняют тепло. Для повышения КПД можно отделать конструкцию кирпичами.


Буржуйка из бочки будет генерировать довольно много золы.

Прибор закрепляется вертикально, т.к. в этом положении появляется много места для закладки топлива.

С нуля из стальных листов

Классический вариант предусматривает использование стальных листов. Он демонстрирует высокий показатель КПД и надежность.

Для самостоятельной сборки потребуется подготовить ряд материалов и инструментов. Среди них:

  1. Листовой металл толщиной 4 мм.
  2. Армированные элементы толщиной до 15 мм.
  3. Металлические уголки.
  4. Дымоходная труба.
  5. Сварочное оборудование.


На листе металла размечаются все детали буржуйки.

Придерживаясь чертежей, следует разрезать лист стали на несколько отрезков для стенок печи, а затем приварить к ним уголки. В верхней части задней стенки размещается часть металла для удобной кладки кирпичей.

Эффективность горения твердого топлива в буржуйке зависит от конструкции колосников. Если решетка выполнена правильно, дрова смогут гореть долго, выделяя много тепла.

Для самодельной печки требуются 2 дверцы:

  1. Для топочного пространства.
  2. Для зольника.

Особенности создания горизонтального аппарата

Горизонтальная конструкция предусматривает монтаж поддувала с дверцей в нижней части. Колосниковую решетку можно заменить отверстиями внизу аппарата, которые сверлятся в 3-5 рядов. Если используется решетчатый вариант, в стенке баллона или другой емкости делается проем, куда он будет установлен.


Горизонтальный вариант.

После завершения основных работ по сборке горизонтальная печь оснащается ножками из уголков трубы или подставкой для удобной эксплуатации.

Буржуйка на отработанном масле

Изготовление гаражной печки, работающей на отработке, отличается некоторыми особенностями. Ее делают как компактной для небольших помещений, так и крупногабаритной с повышенным КПД. Принцип действия и внутреннее устройство остаются идентичными.


Отработанное масло сжигается в буржуйке полностью и без остатка.

Печь состоит из 2 отсеков. Нижний используется для заправки и розжига топлива. Поток пара передвигается по перфорированной трубе для подачи кислорода, где они дожигаются. Затем происходит процесс окисления и сгорания паров в верхнем отсеке. Он нагревается до максимума, передавая тепловой потенциал окружающему пространству.

Дровяная буржуйка

Оборудование на твердом топливе приобрело популярность среди автолюбителей, т.к. оно выделяется компактностью, высоким КПД и низкой стоимостью. Такие печки продаются в разных магазинах и легко изготовляются из подручных средств.

Оптимальная толщина металлических стенок должна составлять не меньше 3 мм, т.к. более тонкие материалы подвергаются прогоранию. В качестве топлива применяются дрова, но можно адаптировать агрегат и под другие разновидности твердотопливного сырья.

Ключевым достоинством дровяной модели является хорошая теплоотдача.

Буржуйку на дровах производят из кирпичей и металлических листов. Самая высокая теплоотдача характерна для первого материала.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

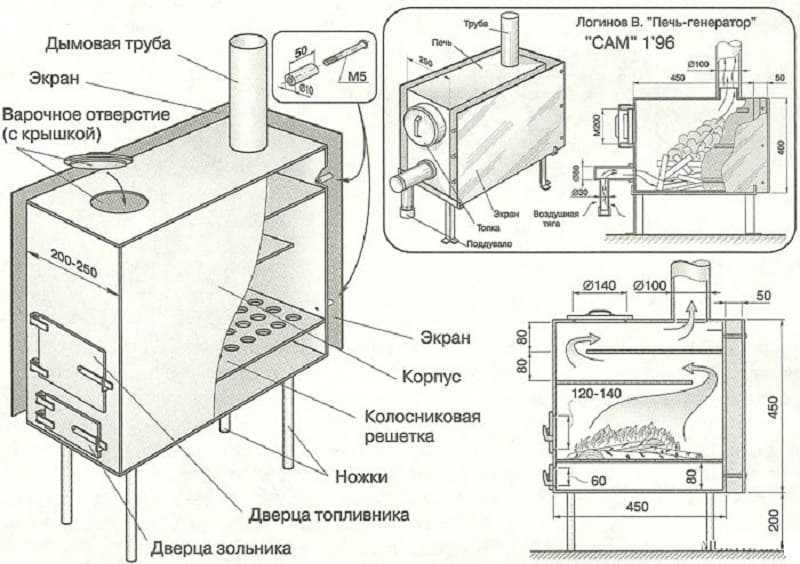

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Сравнение кирпичной и металлической печи

Любая печь либо камин обладают положительными качествами. Но необходимо учитывать размер и тип помещения.

Сравним возможности кирпичной и металлической печи:

  • Корпус кирпичной версии создаётся из кирпича и отличается увеличенной теплоёмкостью. Металлическая собирается из стали либо чугуна;
  • У металлической значительно тоньше стенка. Потому она быстро и больше нагревается. Кирпичная основа нагревается долго и никогда не достигает высоких температурных значений;
  • Металлическая версия отдаёт тепло только в процессе топки. Кирпичная некоторое время продолжает обогревать помещение после прекращения топки;
  • В качественной металлической модели высокий уровень КПД сжигания топлива чего не скажешь о кирпичном аналоге;
  • Для кирпичной модели требуется фундамент, и она обладает увеличенной массой. Металлическое изделие можно монтировать на пол либо подвешивать на стене, что очень удобно в целях сохранения пространства.

Какую печь выбрать? Это зависит от цели использования и доступного пространства. Но кирпичную значительно проще создать своими руками. Потому в качестве самодельной версии она вне конкуренции, а металлическая это современный аналог с развитыми возможностями и упрощённым процессом эксплуатации.

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

  • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
  • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
  • Чтобы увеличить греющую поверхность используют дополнительные ребра..
  • Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

  • электроды
  • отрезные круги
  • 2 газовых баллона на 50 литров
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • прочие

Пошаговая инструкция

Схема трехходовой буржуйки

  • Делаем заготовки из метала по чертежу выше.
  • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
  • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
  • Изготовьте колосниковую решетку.
  • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
  • Изготовляем дверцы. Уплотняем все места примыкания.
  • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
  • Приварите один баллон к другому, приварите дымоход.
  • Приварите дополнительные ребра для увеличения площади нагрева.

Сфера применения буржуек

История гласит, что название «буржуйка» появилось от параметров низкой теплоотдачи, при высоком расходе горючих материалов, такими печами пользовались люди обеспеченного класса. Высокую популярность печь — буржуйка обрела в начале 20 века. Печи устанавливались на жилых помещениях для обогрева, а также использовались военными. Приготовление пищи своими руками возможно на верхней панели. Размеры буржуйки напрямую зависят от конструкции, используемых материалов. При введении массовой системы отопления помещений буржуйки стали терять популярность в городах, но все больше использовались на селах. В отдаленных районах по сей день не существует централизованного отопления, люди используют отопительные приборы без электричества.

Изготовление буржуйки своими руками

Конструкций буржуйки существует масса. Но часто печку делают, просто исходя из размеров и особенностей имеющегося материала и подручных заготовок.

Наиболее распространенный вариант – из бочки. Превратить ее в печку крайне просто, тем более что уже имеется вверх и низ. Но бочка – не самая лучшая заготовка. Проблема в тонких стенках. Бывают бочки по 40-70 л с толстыми стенками, но они редкость.

В основном попадаются емкости в 200 л. Но они чересчур громоздки для гаража. Можно использовать бидон, но стальные сейчас встречаются редко, а алюминиевый не пойдет.

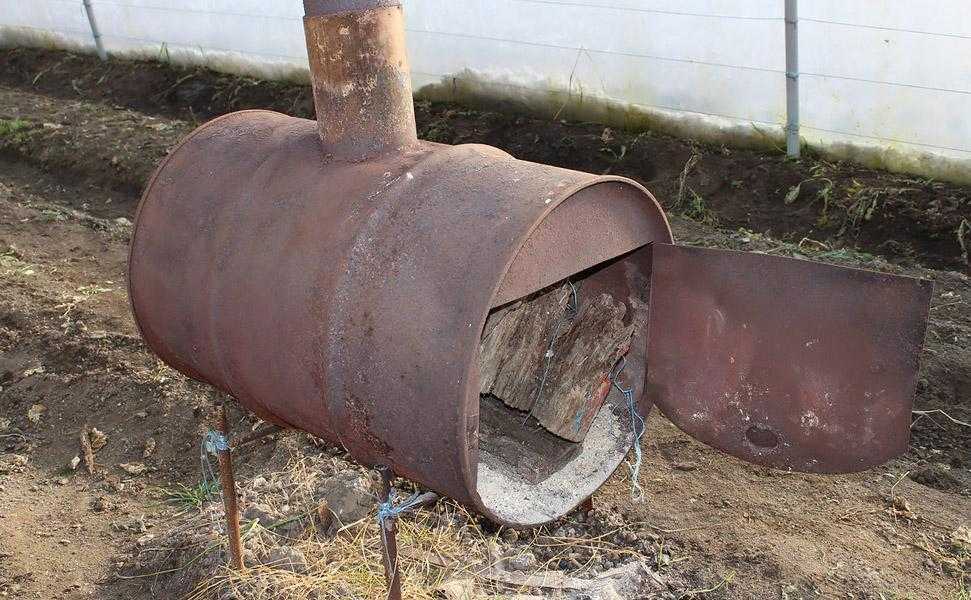

Печка для гаража из бочки — своими руками.

Для гаража хороший вариант – старый газовый баллон из-под пропана. Такие баллоны довольно широкие и в них хорошо помещаются дрова. Стенки толстые, поэтому не прогорят.

Шаг 1

Можно сделать точный чертеж будущей печи, но многие обходятся без него, т.к. работы достаточно простые.

Для нанесения отметок на стенках используйте маркер. С его помощью наносятся линии, по которым вырезается топочная дверца и поддувало.

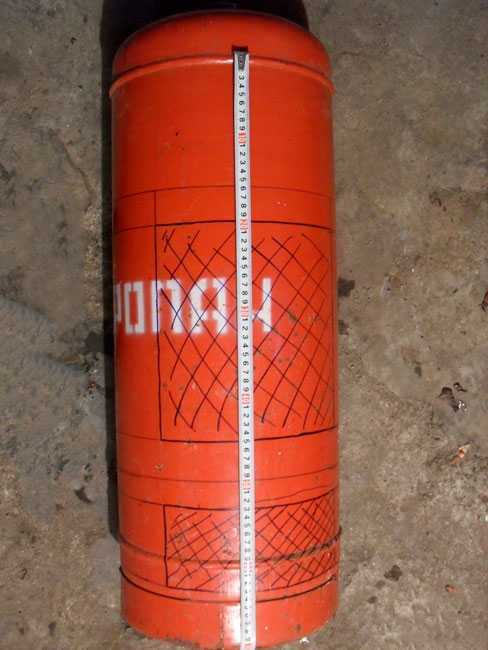

Пример разметки газового баллона.

Поддувало находится внизу, оно должно размещаться не далее, чем в 10 см от топки. Вырезаем болгаркой отверстие под поддувало и дверцу топки.

Между этими отверстиями строгого посередине по всей окружности баллона проводим ровную линию маркером и разрезаем печь по ней на две части.

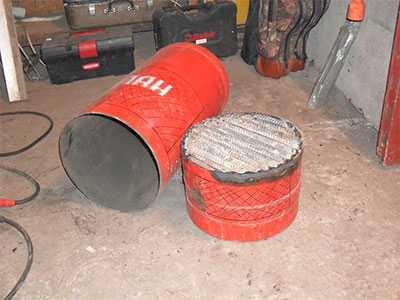

Разрезанный газовый баллон на две части для буржуйки.

Шаг 2

Из арматуры толщиной в 14-16 мм свариваем круглую решетку с диаметром равным внутреннему сечению баллона.

Арматура подойдет как гладкая, так и рифленая. Решетку нужно приварить к верху нижнего отрезка баллона.

Затем на нижнюю часть опять устанавливаем верхнюю и аккуратно завариваем баллон по кругу так, чтобы не осталось отверстий.

Шаг 3

Вырезанные ранее куски стенок, оставшиеся после того, как мы вырезали отверстия под топку и поддувало, используем в качестве дверок.

Для этого на них с одного края привариваются петли. Вторая часть петель вваривается в баллон. Также дверцы нужно будет оборудовать задвижками, предотвращающими их открывание.

Шаг 4

Печь практически сделана, но теперь нужно заняться дымоходом. Для этого в верхней крышке болгаркой нужно вырезать вентиль, сделав круглое отверстие диаметром около 90-100 мм.

В нее вставляется кусок трубы с таким же сечением и тщательно приваривается по всей окружности.

Труба должна выходить из баллона на 40-50 см.

Труба буржуйки из баллона.

Также не забудьте приварить в нижней части печи основание. Это могут быть 3-4 ножки или круглая подставка.

Буржуйку можно не красить, но, если хотите, чтобы конструкция выглядела аккуратно и красиво, то внешние стенки можно покрыть специальным термостойким составом.

Листовой металл

Как сделать буржуйку из металла? Этот проект можно реализовать самому, если у вас имеется опыт сварочных работ, а также необходимый инструмент. Из материалов понадобится следующее:

  • листовой металл (его количество определяет размеры печки);
  • стальные уголки толщиной 5 мм;
  • металлическая трубка длиной около 30 см;
  • труба с диаметром 180 мм.

Для получения буржуйки-печи нужно сварить прямоугольник из металлических листов, соединенных встык (пока без крышки). С одной стороны расположить поддувало и дверку топочной. Внутреннее пространство печки делится на дымооборот, топку и зольник.

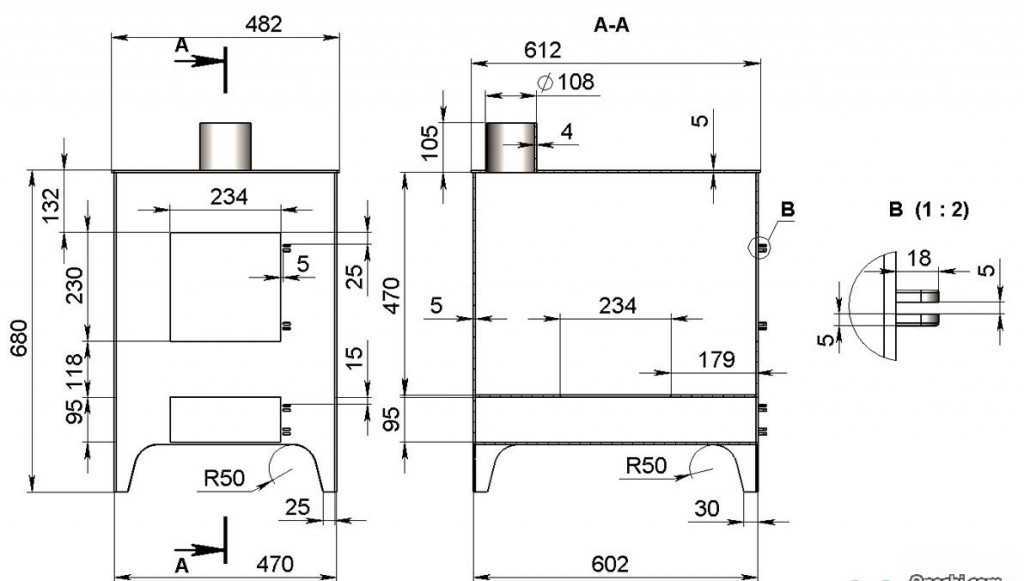

Чертеж буржуйки из листового металла

В последних двух отсеках устанавливают колосниковую решетку, которая будет удерживать твердое топливо. Для этого внутри буржуйки по бокам на высоте до 15 см приваривают стальные уголки. На них укладывается сваренная заранее решетка (ее можно сделать из стальных полос, приваренных к толстым металлическим прутьям на расстоянии порядка 5 см). Колосниковую решетку лучше делать съемной, чтобы впоследствии, когда она прогорит, можно было бы без проблем произвести замену. Кроме того, съемная конструкция решетки облегчает чистку аппарата отопления.

Вернемся к строительству печки. Ради увеличения КПД буржуйки можно сделать крепления под съемный отражатель (металлический лист толщиной не менее 12 мм), который разделит топку и дымооборот. Для этого сверху привариваются два металлических прута. После установки отражателя должен получиться канал для дыма.

Обустроив внутренности буржуйки, можно приваривать верхний металлический лист, который станет крышкой конструкции. Заранее в нем проделывается отверстие для закрепления дымоходной трубы. Далее в печке оборудуются перемычки, разграничивающие дверцы, сделанные для зольника, отражателя и колосниковой решетки. Как правило, под зольник оборудуют небольшую дверцу, а вот стальные две делают в полную ширину печки, чтобы было удобно доставать отражатель и решетку.

Следующий этап – приваривание к конструкции защелок и ножек (для них подойдут металлические трубки с диаметром до 3 см и длиной в 10 см), а также трубы дымохода из изогнутой трубы с диаметром около 18 см (отметим, что дымоход размещается на 20-сантиметровой гильзе). Буржуйка из листового металла готова.

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один – высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

  • Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
  • Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
  • Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше – «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

  • с помощью держака и мешковины, устраиваем некое подобие сачка;
  • в него насыпаем песок и начинаем промывать под струей воды;
  • промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Как устроена буржуйка – зольник, топка и дымоход

Чтобы изготовить печь-буржуйку, вы должны понимать ее устройство. Схема буржуйки чрезвычайно проста. Фактически этот очаг состоит из трех основных зон. Зольник – это участок в нижней части корпуса, отделенный от остальной печи колосниковой решеткой. Сквозь ячейки этой решетки в печь поступает воздух, необходимый для горения топлива. В обратном направлении ссыпаются мелкие несгоревшие частички дров или угля (зола или шлак).

Буржуйка состоит из трех основных частей: зольника, топки и дымохода

Топка – участок над колосниковой решеткой зольника. В простых печах, к которым относится интересующая нас буржуйка, топка заполняет весь остальной объем корпуса. В эту камеру загружают дрова, уголь, торф или пеллеты, поэтому у топки должна быть широкая дверца с надежным запором. Чистить эту камеру от несгоревших остатков топлива нужно только в случае использования в качестве такового каменного угля, образующего при горении твердый шлак. Во всех остальных случаях несгоревшие остатки просыпаются сквозь колосники в зольник.

Дымоход – воздуховод, врезанный в верхнюю часть топки со стороны, противоположной месторасположению дверцы для загрузки топлива. У печей-буржуек дымоход собирается из металла и состоит из колена (углового участка), горизонтального боровка и вертикального канала для отвода газообразных продуктов горения на улицу. В большинстве случаев дымоход буржуйки выходит на улицу сквозь стену, поэтому внутри помещения находятся колено и боровок, а вертикальный участок располагается за пределами дома. Поэтому эту часть дымохода делают как из металла, так и из кирпича, асбестоцементных или керамических труб.

Дымоход от буржуйки обычно выводят на улицу через стену

Устроенный таким образом очаг обустраивают на основе любой герметичной емкости из металла. Для этого в емкости прорезают проемы под дверцы, разделяют ее внутреннюю часть на две зоны – зольник и топку, и врезают в предварительно рассверленную часть колено дымохода. Как видите, изготовить такую систему своими руками не так уж и сложно. И далее по тексту мы предложим вам два варианта пошаговых инструкций, описывающих технологию сборки подобных тепловых генераторов.

Инструкции

В определенный момент строительства возникает вопрос, как правильно сконструировать буржуйку самостоятельно. Бочка на 200 л как раз становится одним из самых подходящих каркасов. Печь может отличать по формам и размерам, бывает круглой, квадратной, располагается горизонтально или вертикально. Всё зависит от фантазии и от помещения.

Вертикальная модель

Вертикальные печки изготавливаются в такой последовательности:

  1. Подготовка проёма сбоку бочки с целью обеспечения возможности загружать топливо.
  2. Дверцу можно приобрести заранее или же попытаться приспособить вместо нее вырезанную часть от стенки емкости – приварив к ней ручку, петли для удобства открывания и закрывания топки.
  3. Чуть ниже дверцы вырезать дополнительное отверстие для установки поддувальной дверцы. Для создания поддувала применяется толстостенная труба, которая могла бы двигаться по рейкам из металла, но полностью не вытаскиваться.
  4. В 20 см выше дна бочки монтируются колосники – это металлическая пластина с дырками, ее можно заменить на ячеистую деталь из арматуры. Фиксация производится посредством стального уголка.
  5. Внизу бочки привариваются металлические ножки или же конструкция просто устанавливается на кирпичи.
  6. Роль панели для варки выполняет стальная проволока, ее приваривают к верхней крышке печи.
  7. Чтобы защитить стенки от прогорания внутри топку можно отделать огнеупорным кирпичом, придавая ему форму полукруга болгаркой. Кладка делается со специальным печным раствором, в который входить часть жирной глины и две части песка. Такая смесь разводится минимально возможным объемом воды, должна получиться очень густой.
  8. Затем формируется дымоход. Отверстие под трубу не менее 15 см в диаметре, обычно проделывается сбоку или сверху бочки. Высота трубы – больше 4 м. для уменьшения нагрузки на корпус следует дополнительно закрепить дымоход и у стены.
  9. На дымоходе можно сделать поворотную или двигающуюся задвижку. Она поможет быстро отрегулировать отведение прогретого дыма, полностью перекрывая дымоход, когда печка не работает.

Вертикальная печь

Горизонтальная модель

Из бочки с объемом 200 мл также можно сделать устройство для обогрева помещения, которое бы имело горизонтальное расположение

Сначала важно подготовить конструкцию для опоры каркаса. Высота просчитывается с обязательным учетом особенностей эксплуатации

При выборе данного показателя сначала следует обратить внимание на площадь помещения, где планируется монтировать самодельную буржуйку

В чертеже всегда учитываются особенности размещения печи. Сборка горизонтального агрегата реализуется практически идентично вертикальному. Более подробно процесс включает такие шаги:

В дне подготовленной бочки требуется сформировать отверстие, которое и будет применяться с целью удаления золы

Важно понимать, что его размеры не должны быть чересчур большими. Теперь нужно соорудить зольник

Его габариты не должны оказаться больше трети высоты канистры

Его габариты не должны оказаться больше трети высоты канистры

Высота бочки на 200 л составляет 85 см – по этому параметру и проводится расчет. В качестве материала нужно подобрать обычный лист металла, который бы подошел по толщине. Его стыкуют с нижней частью отопительного прибора. Для этого применяется сварочное оборудование. Для обустройства зольника требуется предусмотреть еще одно смотровое окошко, через него должно проводиться очищение отсека. Затем реализуется установка дымоходной конструкции. Два самых популярных расположения трубы – это на задней стенке или сверху.

Горизонтальная печь

Буржуйка долгого горения, которую располагают горизонтально, может применяться не только для отопления гаражей, подвалов, различных построек, но также для приготовления, разогрева еды. С этой целью ее дополняют арочной панелью. Устройство получается мобильным, поэтому его даже берут с собой на природу.

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

  1. Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
  2. Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
  3. Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
  4. Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
  5. Используйте в производстве только качественный, огнеупорный материал.

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба в Ачинске
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
