Как выбрать диаметр труб для отопления

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Какой диаметр полипропиленовых труб применяется для отопления

Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:

где U — величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,

L — скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького — 0,7-1,2 м/с.

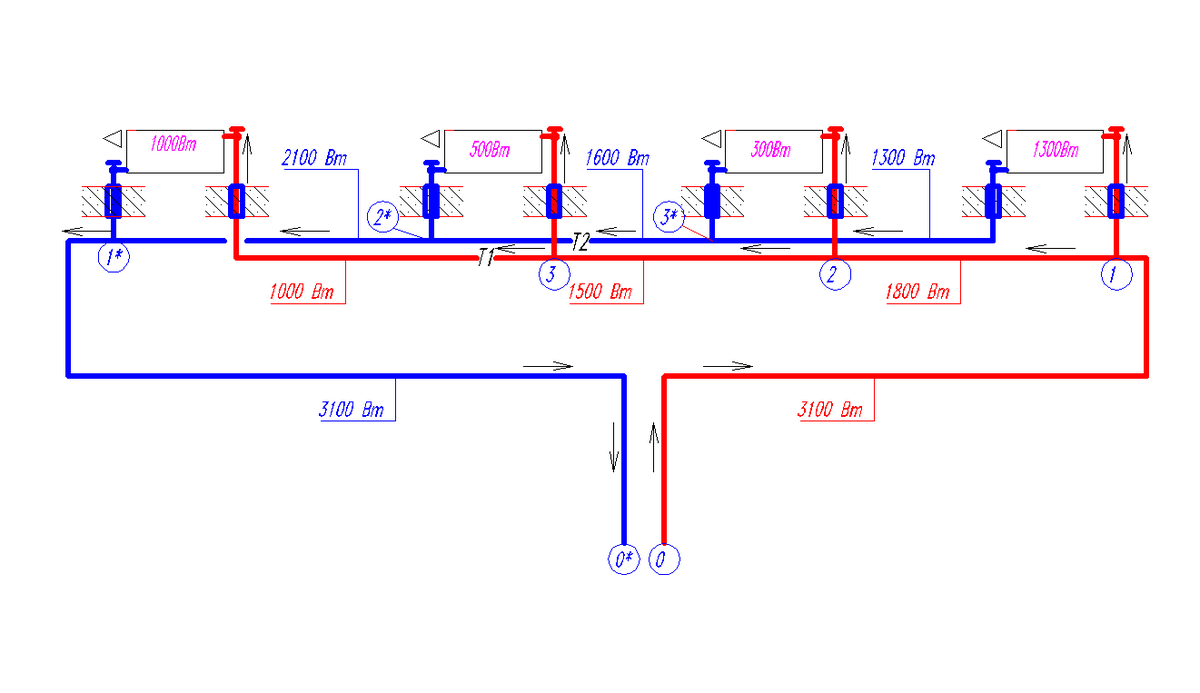

Схема системы отопления дома.

Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм

Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы

Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.

Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы. К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме. А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.

Блиц-советы

1. В процессе пайки необходимо использовать элементы из одинакового материала.
2. Нарезку материала необходимо осуществлять строго перпендикулярно оси.
3. Во время сварки материала, армированного алюминием, следует зачистить металлическую прослойку со стороны, где будет осуществляться сварка на 1-1,5 см. Изделие, армированное стекловолокном, зачистки не требует.
4. Поверхность деталей, которые соединяются, должны быть очищенными и обезжиренными этиловым спиртом.
5. Пайку следует осуществлять быстро. Это обусловлено тем, что охлаждение расплавляемой поверхности приводит к сцеплению низкого качества и прочности.
6. Стыкование деталей должно производиться ровно во всех плоскостях.
7. Во избежание возникновения внутренних спаек, в процессе сварки нельзя допускать перегрева труб. По завершении работ, следует проверить надежность монтажа, это происходит следующим образом: трубопровод продувается, и если воздух проходит свободно – работа произведена качественно. В случае обнаружения спаек, выявляется их местонахождение, и они устраняются. Для этого, достаточно установить соединительный элемент или заменить отрезок трубы.
8. Для обеспечения качественной пайки трубы и соединительные составляющие должны быть полностью сухими.
9. Пластиковые трубы используют для устройства систем обогрева, температура которых предусматривает уровень нагрева теплоносителя до 90 градусов Цельсия при условии давления 1 МПа.

Расчет тепловой мощности системы отопления

Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.

Теплотехнический расчет дома

Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.

Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.

В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.

Теплотехнический расчет с учетом тепловых потерь дома

Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.

Более детально для данных теплопотерь используют следующие данные:

• Толщину и материал стен, покрытий.
• Конструкцию и материал кровельного покрытия.
• Тип и материал фундамента.
• Тип остекления.
• Тип стяжек пола.

Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:

Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:

Qт — тепловая нагрузка на помещение.

V — объем обогреваемого помещения (ширина × длина × высота), м³.

ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.

K — коэффициент тепловых потерь строения.

860 — перевод коэффициента в кВт×ч.

Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:

K	Тип конструкции
3 — 4	Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа.
2 — 2,9	Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши.
1 — 1,9	Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей.
0,6 — 0,9	Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией.

Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.

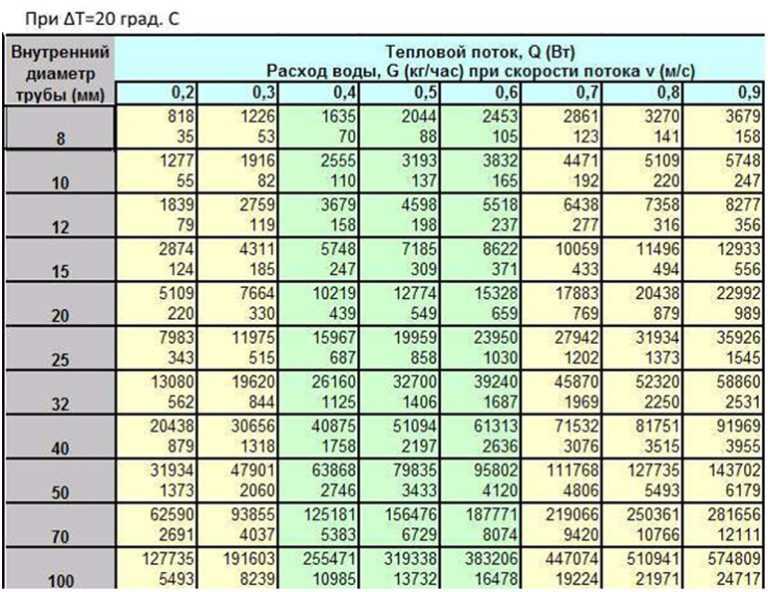

Подбор диаметра труб по заданной скорости теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 80/60)

Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.

В системе отопления есть свой завод, который производит тепло — это котел. Роль дорог играют трубопроводы. Теплоноситель — чаще вода, «везет» тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. «Разгрузившаяся» остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.

Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.

Какое количество тепла может пропустить та или иная труба?

Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.

С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 75/60)

А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.

Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 — 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.

В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.

В левом столбце вы видите тепловую нагрузку. Вверху — наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.

Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.

Рассмотрим использование данных из таблицы на примере.

Пример подбора диаметра труб.

Предположим, у нас есть частный двухэтажный дом общей площадью 380 м 2 с тепловыми потерями 38000 Вт.

Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором — 18000 Вт.

Тепловой режим взят 80/60. (80 о С — подача; 60 о С — обратка)

В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).

Левая ветка первого и второго этажа

Правая ветка первого и второго этажа

Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?

Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.

Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.

Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?

Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая — 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?

Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.

Как видим, нужно использовать 32 трубу и для первого и для второго этажа.

В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.

Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.

Для второго этажа — 18000 / 2 = 9000 Вт.

Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.

Итак, были выбраны трубы диаметром 25 мм.

Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.

Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.

На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.

Пошаговая инструкция по соединению металлических и пластиковых труб

Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.

Старые чугунные трубы отслужили свое и требуют замены

Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?

Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.

Нужно заранее подготовить все необходимое для работы

Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой

Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой

Для выжигания серы используется обычная газовая горелка

Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.

Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.

Ослабить фиксацию чугунного тройника поможет рычаг, вставленный в отверстие

Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.

Раструб нужно тщательно вычистить

Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.

Внутреннюю поверхность раструба следует вытереть насухо

Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.

Следующий этап – нанесение герметика

Шаг 7. Вставьте элемент в раструб и выровняйте его положение

Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять

Манжету нужно плотно вставить в трубу

Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.

В манжету вставляется пластиковый переходник, затем подсоединяется труба ПВХ

Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.

Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.

Технические характеристики пластиковых труб ПВХ для отопления

Для монтажа систем с горячим теплоносителем используются изделия только из хлорированного поливинилхлорида. Выпускаются две разновидности ХПВХ труб:

1. Green Line Type One. Этот материал выдерживает нагрев до 80 ⁰C, а при 95 ⁰C начинает деформироваться. Возможно использование в системах отопления и горячего водоснабжения, в которых температура не превышает предельного значения.
2. Flow Guard Gold Type Two. Материал с большими возможностями, так как рабочая температура равна 100 ⁰C. Изделия из него используются для прокладки не только внутренних, но и наружных коммуникаций.

По остальным характеристикам разновидности равноценны:

• теплопроводность – 0,14 Вт/Мк;
• коэффициент температурного расширения – 0,62;
• плотность – 1,57 г/смᶾ;
• предел текучести на растяжение – 50-55 МПа;
• прочность – 10 МПа;
• кислородная проницаемость при 70 ⁰C – меньше 1;
• модуль упругости – 2400.

Низкая теплопроводность хлорированного поливинилхлорида позволяет прокладывать магистрали внутри зданий без термоизоляции и проблем с конденсатом. Однако высокая жесткость вводит отдельные ограничения на их использование. Солидные изготовители дают гарантию на 25 лет, в течение которых эксплуатационные свойства не изменятся.

Благодаря отличным характеристикам трубы ПВХ для отопления имеют следующие достоинства:

• длительный срок эксплуатации;
• высокая экологическая безопасность, так как при нагреве не выделяется токсичных веществ;
• механическая прочность, позволяющая без тяжких последствий выдерживать удары от случайно уроненных предметов;
• отсутствие необходимости в окрашивании, так как поливинилхлорид не выгорает;
• сравнительно низкая стоимость;
• гладкая внутренняя поверхность, за счет которой не образуются налет и отложения;
• простой монтаж;
• отсутствие необходимости в специальном уходе;
• малый вес – в 9 раз меньше, чем у металлических аналогов;
• антибактериальные свойства, которые обеспечены наличием хлора;
• виброустойчивость.

Отрицательные стороны:

• нижний температурный предел в -10 ⁰C недостаточен в условиях российского климата, поэтому для наружной прокладки требуется усиленная теплоизоляция;
• из-за высокой жесткости для монтажа необходимо много фитингов;
• надежность работы системы гарантируется при условии, что давление в ней не превышает 6 атм при максимально допустимой температуре.

Как правильно выбрать котел

Одноконтурная система отопления

Котлы бывают двухконтурные и одноконтурные, с различной мощностью, автоматизированные и простой комплектации. На рисунки снизу можно увидеть схему простой системы отопления с одноконтурным котлом

Таких отопительных систем с простым прибором достаточно для небольшой конструкции.
Первое на что следует обратить внимание при выборе котла, это его мощность. Мощность берется за основу любых вычислений

Как рассчитать мощность котла

Для примера рассчитаем какой котел подойдет для частного дома из дерева площадью 78,5 м2.

В конструкцию одноэтажного частного дома входят: 3 комнаты, коридор + прихожая, кухня, туалет и ванна. Высчитываем объем всего дома, для этого необходимы данные по площади каждого помещения и высота потолков. Площадь комнат составляет: 2-х комнат — по 10 м2, высота потолка 2,8 м, 3-я комната 20 м2, прихожая 8м2, коридор 8м2, кухня 15,5 м2, ванная 4м2, туалет 3 м2. Путем умножения высоты и площади получаем объем: 1,2 — 28 и 28 м3, 3 — 56 м3, прихожая и коридор по 22,4 м3, кухня 43,4 м3, ванная 11,2 м3, туалет 8,4 м3.

Рассчет мощности котла

Следующим шагом вычисляем общий объем частного дома: 28+28+56+22,4+22,4+43,4+11,2+8,4=220 м3. Объем нужно высчитывать всех помещений, не в зависимости установлены там радиаторы или нет, в нашем случае в коридоре и прихожей их нет. Это делается потому, что при отоплении дома такие помещения все равно прогреваются, но пассивно, из-за естественной циркуляции воздуха и его теплообмена. Поэтому если не учесть не отапливаемые жилые помещения расчет будет не верен.

Для выбора мощности котла нужно опираться на количество энергии необходимое на 1 м3 исходя из данных по регионам:

• Европейская часть России — 40 Вт/м3
• Северная часть России – 45 Вт/м3
• Южная часть России – 25 Вт/м3

Предположим, что для рассматриваемого дома мощность ровна 40 Вт/м3. Выходит необходимая мощность ровняется 40х220 = 8800 Вт. К этой цифре прибавляется коэффициент 1,2, равный 20% мощности запаса. Добавочная мощность нужна чтобы не напрягать котел, и он работал спокойно. Переводим полученные ваты в киловатты и получаем 10,6 кВт. Это значит для площади деревянного одноэтажного дома площадью 78,5 м2 подойдет стандартный котел мощностью 12-14 кВт.

Вычислив мощность котла, нужно определить какую вытяжку ему нужно.

Как подобрать диаметр трубы

Правильно подобрать диаметр трубы под котел частного дома важный этап в проектирование системы отопления. Почему то считают, что больший диаметр дымоходной трубы тем лучше. Но это ошибочное мнение.

Для оптимизации работы котла, особенно для электронных приборов, необходимо подобрать трубу нужного диаметра. Нужные для этого показатели это:

Тип очага отопления. Отопительным центром в частном деревянном даме может быть либо котел, либо печка

Для котлов важно знать Объем камеры сгорания, у печки квадратура Объема зольника. Для самодельных газовых или дизельных котлов тоже необходимо знать эти показатели.
Длина и конструкция предполагаемой трубы

Оптимальная высота конструкции 4-5 м без искривлений и сужений. В противном случае в конструкции образуются ненужные вихревые зоны, которые уменьшают тягу.
Форма будущего дымохода. Конструкции в виде цилиндра самый оптимальный вариант. Поэтому использовать готовую сендвичную конструкцию проще всего. Выложить из кирпича подобную круглую трубу сложно, а у квадратной большие потери. Стоит сендвичная труба, например диаметром 100 мм от 1000 руб./м пог.

Зная все эти факторы и показатели можно произвести расчет сечения трубы для конкретного котла. Расчет будет приблизительным, так как для точного, нужны сложные вычисления и показатели. За основу берется размер камеры сгорания котла, именно от нее зависит объем выходящих газов. Дл расчета используют следующую формулу: F = (К ∙ Q) / (4,19 ∙ √ˉ Н). К — это условный коэффициент равный 0,02-0,03, Q — производительность газового котел, которая указана в техническом паспорте оборудования, Н — высота будущего дымохода.

Получившийся результат нужно округлить и подогнать под строительные нормы, которые можно найти в сети («Технические условия по переводу печей на газ»). Для кирпичной трубы расчет делается с условием сечения трубы 1/2 кирпича на 1/2.

Для правильного распределения тепла по дому необходимо высчитать число радиаторов.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм.

Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет;
улучшается циркуляция в радиаторе;
батарея прогревается равномерно, что важно при нижнем подключении.

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

квадратура помещения.

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме.

Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

теплопотери.

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с.

При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м2:

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход.

У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал.

В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Отметим технические характеристики ПП труб

Трубы из полипропилена также могут использоваться для систем отопления и транспортировки горячей воды. Тем не менее трубы из такого материала используются не так часто, потому что их рабочие свойства немного уступают упомянутым ранее материалам.

У полипропилена такие рабочие характеристики:

• разрешено использовать в системах с теплоносителем до 70 °C;
• предельное рабочее давление в условиях максимальной температуры равняется 10 бар;
• предельное рабочее давление при температурных показателях от 0 до 25 °C равняется 25 бар;
• пиковая временная температура может увеличиваться до 90 °C;
• при использовании полипропиленовых труб с вышеуказанными характеристиками, срок их эксплуатации вполне может составить 50 лет.
