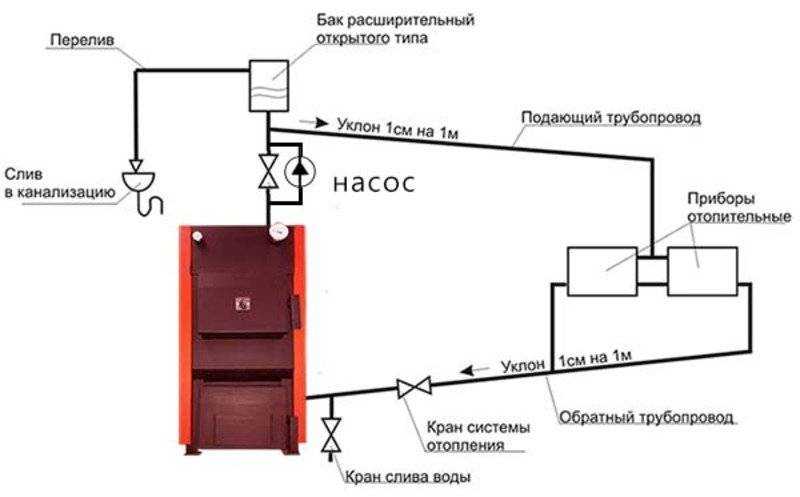

Схема открытой системы отопления с баком и циркуляционным насосом

Необходимые расчеты

Очень важно правильно выполнить гидравлические расчеты, на их основании подбирается диаметр трубы для схемы отопления открытого типа с насосом. Чтобы рассчитать циркуляционное давление, следует учитывать следующие параметры:

Чтобы рассчитать циркуляционное давление, следует учитывать следующие параметры:

• Расстояние от центральной оси котла до центра отопительного прибора. Чем больше это значение, тем стабильнее циркулирует теплоноситель.
• Давление воды на выходе из котла и на входе в него. Циркуляционный напор определяется разницей температуры жидкости.

Диаметр трубопровода во многом зависит от материала, из которого они изготовлены. Стальные трубы для системы отопления должны иметь сечение не меньше 5 см. После разводки можно использовать трубы меньшего диаметра, а вот разводка, наоборот, должна расширяться.

Монтаж и подключение оборудования – как установить котел

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

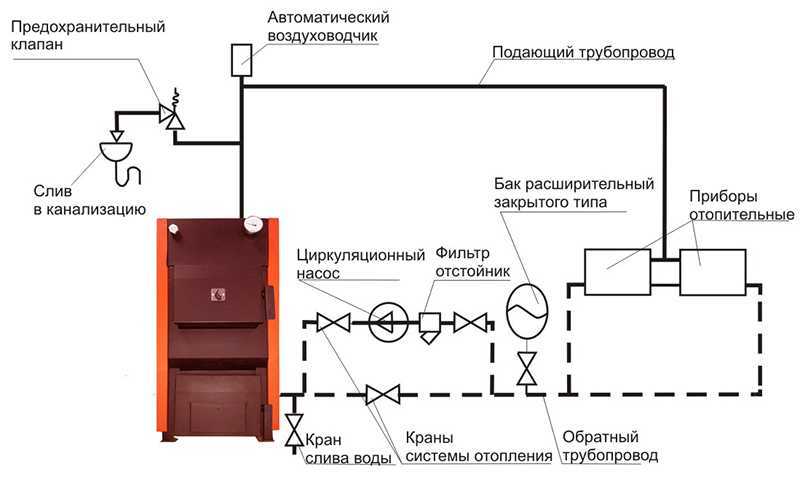

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

1. Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
2. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

Какие бывают виды отопления

Существуют различные классификации отопления:

• По типу источника тепла: газовое, угольное, мазутное, дровяное, солнечное, геотермальное, торфяное, пеллетное, электрическое.
• По виду теплоносителя — водяное, жидкостное, воздушное, паровое, комбинированное.
• По типу приборов: лучистое, конвективное, конвективно-лучистое.
• По способу циркуляции теплоносителя: естественное и искусственное.
• По расположению источника тепла: центральное и местное.
• По виду режима работы: постоянное, периодическое, аккумуляционное.

На практике все эти системы в изолированном виде не существуют, а так или иначе комбинируются между собой.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Куда лучшее установить насос?

Мнения в вопросе установки насоса на подачу или обратную трубу существенно расходятся. Некоторые эксперты утверждают, что монтаж насоса доступен только на обратную трубу, другие же считают, что место установки не влияет на эффективность работоспособности.

Сторонники идеи установки на «обратку» аргументируют свою позицию следующими утверждениями:

температура нагревания на подаче существенно выше

Здесь важно учитывать предельные температуры определенного циркуляционного насоса, чтобы устройство прослужило много лет;
статистическое давление выше, за счет чего насос работает быстрее и с минимальными усилиями.. По факту циркуляционные насосы допускается монтировать двумя способами

Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

По факту циркуляционные насосы допускается монтировать двумя способами. Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

• температурный максимум для работы агрегата – 115 градусов. Вы редко встретите в частном доме нагрев отопительной системы свыше 90 градусов (область установки котла). Выше температура не поднимается, поэтому решение по выбору способа врезки остается за вами;
• показатели плотности не отображаются на эффективности работы циркуляционного насоса;
• статическое давление сохраняется примерно на одном уровне, независимо от способа крепления.

Эндотермические и экзотермические химические реакции

Технология на основе гидратов солей

Примером экспериментальной технологии накопления энергии на основе энергии химических реакций является технология на основе гидратов солей. Система использует энергию реакции, создаваемой в случае гидратации или дегидратации солей. Это работает благодаря хранению тепла в резервуаре, содержащем 50 %-ный раствор гидроксида натрия. Тепло (к примеру, получаемое с солнечного коллектора) хранится за счет испарения воды в ходе эндотермической реакции. Когда воду добавляют вновь, в ходе экзотермической реакции при 50C (120F) высвобождается тепло. На данный момент системы работают с КПД в 60 %. Система особенно эффективна для сезонного накопления тепловой энергии, так как высушенная соль может храниться при комнатной температуре длительное время без потерь энергии. Контейнеры с обезвоженной солью даже могут перевозиться в различные места. Система обладает большей плотностью энергии, чем тепло, накопленное в воде, а ее мощность позволяет хранить энергию в течение нескольких месяцев или даже лет.

В 2013 году голландский разработчик технологий «TNO» представил результаты проекта «MERITS» по хранению тепла в контейнере с солью. Тепло, которое может доставляться с солнечного коллектора на плоскую крышу, выпаривает воду, содержащуюся в соли. Когда воду добавляют снова, тепло высвобождается практически без потерь энергии. Контейнер с несколькими кубометрами соли может хранить достаточно термохимической энергии, чтобы обогревать дом всю зиму. При температурном режиме, как в Нидерландах, среднее теплоустойчивое хозяйство потребует за зиму примерно 6,7 ГДж энергии. Чтобы сохранить столько энергии в воде (при разнице температур в 70C), потребовалось бы 23 м3 воды в изолированном резервуаре, что превышает возможности хранения большинства домов. С использованием технологии на основе гидрата солей с плотностью энергии около 1 ГДж/м3, достаточно было бы 4-8 м3.

По состоянию на 2016 год, исследователи из нескольких стран проводят эксперименты по определению наилучшего типа соли или смеси солей. Низкое давление внутри контейнера кажется наилучшим для передачи энергии. Особенно перспективными являются органические соли, так называемые «ионные жидкости». По сравнению с сорбентами на основе галида лития они вызывают гораздо меньше проблем в условиях ограниченных природных ресурсов, а в сравнении с большинством галидов и гидроксидом натрия – менее едки и не дают негативного воздействия через выбросы углекислого газа.

Молекулярные химические связи

На данный момент исследуется возможность хранения энергии в молекулярных химических связях. Уже достигнута плотность энергии, эквивалентная ионно-литиевым батареям.

Преимущества и недостатки

Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.

Преимущества	Недостатки
Одинаковая температура теплоносителя во всех радиаторах	Повышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую
Регулировка теплоотдачи каждой батареи	Большой диаметр труб стояка и подводки к первым в контуре радиаторам
Небольшое гидравлическое сопротивление
Работоспособность всей системы при поломке одного или нескольких радиаторов
Использование в зданиях большой этажности
Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком

Как устроена однотрубная система отопления: объясняем на схемах

Две основные характеристика циркуляционного насоса

С длинном списке, технических характеристик тепловых насосов есть две основные. Это диаметр труб подключения и мощность «ускорителя». Эти две цифры считаются определяющими и указываются в наименовании.

Диаметр труб подключения

Важнейший параметр для монтажа насоса, особенно с уже смонтированные системы отопления. Это числовое значение, указанное в миллиметрах и показывающее диаметр труб отопления, которые можно подключить к патрубкам входа\выхода.

Обращаем внимание, что для подключения на патрубках корпуса, сделаны отводы с нарезанной резьбой

Мощность

Мощностью в системах отопления называют способность поднять воду на определенную высоту или напор насоса.

В маркировке насосов Grundfos мощность указывается в метрах, умноженных на 10 или атмосферах умноженных на 100. То есть, Grundfos с возможностью поднять воду на 5 метров (напором 5 метров), в маркировке получит цифру 50 или 0,5 атм. (атмосфер).

Пример: Циркуляционный насос Wilo Star 30/2, означает, что диаметр труб подключения 30 мм, напор 2 метра.

В маркировке Wilo мощность указывается, просто в метрах.

Пример: Grundfos UPS 25 40 (130 мм), означает, что диаметр труб подключения 25 мм (1/2 дюйма), напор 4 метра. 130 это монтажная длина установки.

Принцип работы

Схема отопления водяного типа подразумевает как естественное, так и принудительное движение носителя тепла. В роли нагревательного устройства выступают напольные или настенные модели котлов: один или два контура, носитель тепла в виде пара, воды или антифриза. Система отопления открытого типа чаще всего в виде теплоносителя имеет простую воду.

При этом ее движение осуществляется естественным путем из-за разной плотности холодной и горячей воды и уклону, под которым проложен трубопровод. Дело в том, что нагретая вода имеет намного меньшую плотность, нежели холодная. В результате создается гидростатический напор, благодаря которому горячая вода движется к радиаторам.

Разновидности схем

Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления с насосом бывает:

В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:

Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:

Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.

Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:

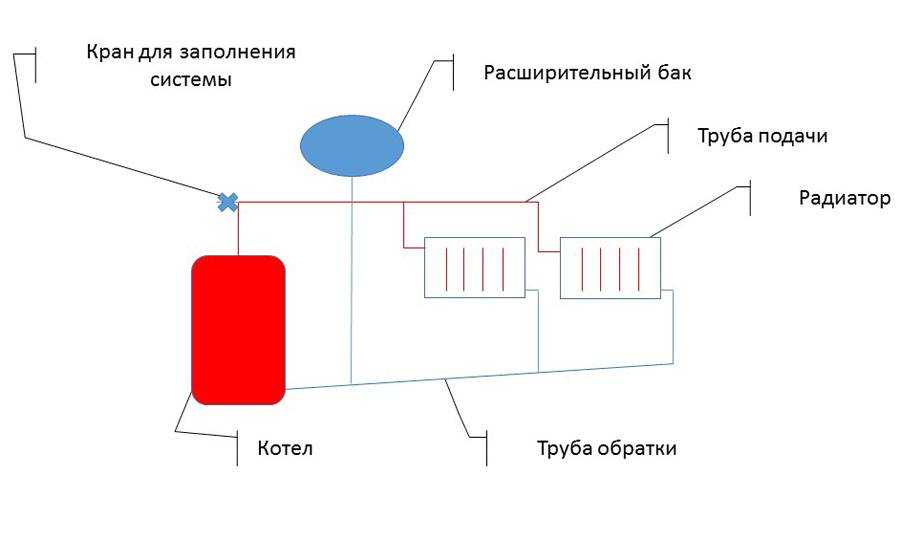

Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

• производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
• проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
• работа системы не зависит от наличия протечек: здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

• надо следить за уровнем воды в резервуаре и вовремя его пополнять;
• нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать насос и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

• для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
• в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
• если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды

Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

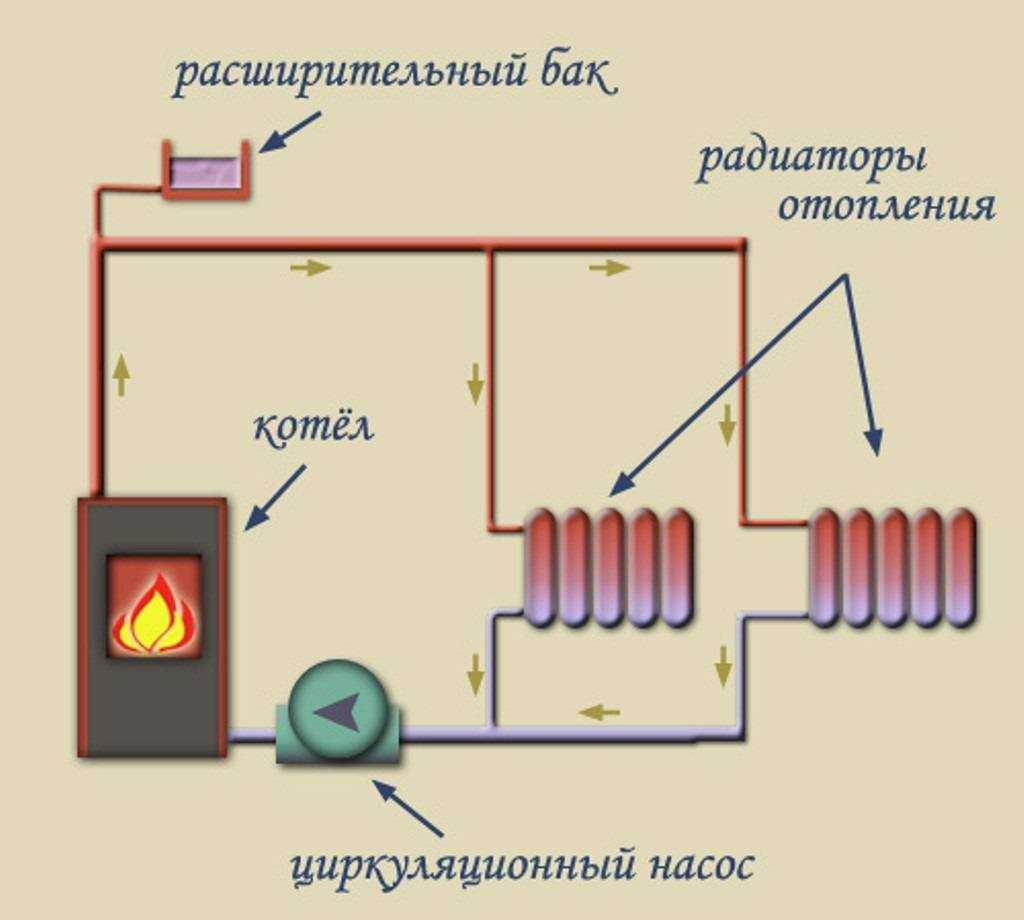

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Система от «Isentropic»

Система, которая была разработана ныне обанкротившейся британской фирмой «Isentropic», работала так, как указано ниже. Она включала в себя два изолированных контейнера, заполненных измельченной породой или гравием; нагретый сосуд, хранящий тепловую энергию при высокой температуре и давлении, и холодный сосуд, хранящий тепловую энергию при низкой температуре и давлении. Сосуды соединены трубами вверху и внизу, а вся система заполнена инертным газом аргоном.

Во время цикла зарядки система использует внепиковое электричество для работы в качестве теплового насоса. Аргон из верхней части холодного сосуда при температуре и давлении, сравнимыми с атмосферными, адиабатически сжимается до давления в 12 бар, нагреваясь до примерно 500C (900F). Сжатый газ перегоняется в верхнюю часть нагретого сосуда, где он просачивается сквозь гравий, передавая свое тепло породе и охлаждаясь до температуры окружающей среды. Охлажденный, но все еще находящийся под давлением, газ оседает на дне сосуда, где снова расширяется (опять же адиабатически) до 1 бара и температуры в -150C. Затем холодный газ проходит через холодный сосуд, где охлаждает породу, нагреваясь до своего изначального состояния.

Энергия снова превращается в электричество при обратном проведении цикла. Горячий газ из нагретого сосуда расширяется, чтобы запустить генератор, и затем отправляется в холодное хранилище. Охлажденный газ, поднявшийся со дна холодного сосуда, сжимается, нагревая газ до температуры окружающей среды. Затем газ направляется ко дну нагретого сосуда, чтобы снова подвергнуться нагреванию.

Процессы сжатия и расширения обеспечиваются специально разработанным поршневым компрессором, использующим скользящие клапаны. Дополнительное тепло, вырабатываемое в ходе недостатков процесса, уходит в окружающую среду через теплообменники во время цикла разрядки.

Разработчик заявляет, что КПД цикла в 72-80 % вполне реален. Это позволяет сравнивать его с накоплением энергии от ГАЭС, КПД которого составляет свыше 80 %.

Другая предлагаемая система использует турбины и способна работать с гораздо большими объемами энергии. Использование солевых грелок в качестве накопителя энергии позволит продвинуть исследования вперед.
