Как рассчитать диаметр труб для отопления частного дома

2 Виды по материалу изготовления

Раньше для отопительных систем использовались только стальные изделия, а вот уже на современном рынке предлагают большой ассортимент

Важно знать, из чего сделаны конструкции, чтобы лучше разбираться, какие из них лучше подходят для открытых либо закрытых контуров. Все трубы по материалу изготовления делят на:

1. Металлические. К этой группе относятся стальные, нержавеющие, медные установки.
2. Полимерные конструкции. Они могут быть сшитыми из полиэтилена или полипропиленовые.
3. Изделия из металлопластика. Представляют собой комбинированные конструкции.

Расчет тепловой мощности

Определить нужное сечение полимерных или металлических труб для отопления частного дома небольшой площади можно без каких-либо сложных вычислений. Необходимо лишь учесть, что:

для гравитационной системы внутренний размер труб должен составлять 30–40 мм;
в системах закрытого типа с циркуляционным насосом внутренний диаметр трубопровода делают меньшим, чтобы обеспечить оптимальные показатели скорости потока жидкости и давления.

Чтобы подобрать диаметр труб для теплоснабжения частного дома большой площади, нужно использовать несколько формул. Они помогут выполнить примерные расчеты.

Обратите внимание на дельту температур. Для ее расчета берется средняя температура воздуха на улице в зимнее время, характерная для данного региона, и комфортная температура в доме (она должна соответствовать санитарным значениям)

При предварительном вычислении тепловой мощности используют поправочный коэффициент К, значение которого поможет найти таблица:

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.


Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16


Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16


Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Установка и разводка системы — монтаж

Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы

Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной

В некоторых случаях удобен первый вариант, в других — второй.

Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.

Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.

Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.

Разводка бывает:

Однотрубной.
Двухтрубной.

Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.

Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.

Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.

Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.

Двухтрубная разводка бывает нескольких видов:

нижняя вертикальная;
верхняя вертикальная;
горизонтальная.

Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.

Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.

Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная.
Она бывает трех разновидностей:

с лучевым распределением (1);
с попутным перемещением жидкости (2);
тупиковой (3).

Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.

Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.

Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.

Подбор диаметра труб по заданной скорости теплоносителя.

Подбор диаметра труб по скорости теплоносителя.(режим 80/60)

Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.

В системе отопления есть свой завод, который производит тепло – это котел. Роль дорог играют трубопроводы. Теплоноситель – чаще вода, “везет” тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. “Разгрузившаяся” остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.

Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.

Какое количество тепла может пропустить та или иная труба?

Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.

С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.

Подбор диаметра труб по скорости теплоносителя.(режим 75/60)

А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.

Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 – 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.

В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.

В левом столбце вы видите тепловую нагрузку. Вверху – наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.

Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.

Рассмотрим использование данных из таблицы на примере.

Пример подбора диаметра труб.

Предположим, у нас есть частный двухэтажный дом общей площадью 380 м2 с тепловыми потерями 38000 Вт.

Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором – 18000 Вт.

Тепловой режим взят 80/60. (80 оС – подача; 60 оС – обратка)

В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).

Левая ветка первого и второго этажа

Правая ветка первого и второго этажа

Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?

Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.

Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.

Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?

Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая – 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?

Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.

Как видим, нужно использовать 32 трубу и для первого и для второго этажа.

В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.

Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.

Для второго этажа – 18000 / 2 = 9000 Вт.

Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.

Итак, были выбраны трубы диаметром 25 мм.

Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.

Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.

На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.

Подбор диаметра труб, что будет если не правильно выбрать?

Занимаясь проектированием отопительной схемы, нужно максимально снизить возможные потери тепла, чтобы уменьшить энергетические затраты. Некорректно созданная система работает неэффективно. Температура в помещении не станет больше, а энергетические расходы будут избыточными.

При создании отопительных контуров учитывают не только химические свойства материалов изготовления каналов, но и показатель их диаметра. Этот показатель играет важнейшую роль. От него зависит насколько эффективно будет работать система. Сечение каналов сильно влияет на гидродинамику. Его выбору нужно уделить достаточно внимания.

Бытует мнение, что чем значительнее сечение каналов, тем лучше циркулирует носитель в них. Однако, это совершенно не так. Чрезмерный размер диаметра труб, подключаемых к газовым или электрическим котлам, ведет к снижению давления в системе. В результате радиаторы не получают достаточного объема тепла.

Автономная система отопление может иметь различные схемы. Выбор показателя сечения каналов напрямую зависит от них. Габариты конструкций для систем с естественным типом циркуляции носителя различается от вариантов на основе применения насосов.

Монтажные гильзы

Монтаж отопительной системы невозможен без использования монтажных гильз. При прокладке трубопровода сквозь стены и перекрытия стенки изделий вступают в контакт с агрессивной средой.

В силу физических законов, трубы при эксплуатации будут подвергаться периодическому сужению и расширению. Это приведет к механическому воздействию на поверхность с гарантией более быстрого износа в местах контакта. Чтобы этого избежать, в строительных нормах СНИП предусмотрено снабжение трубопроводов дополнительными конструктивными деталями, которые называются гильзами.

Гильзы призваны:

предотвращать протекание жидкостей со смежных помещений или улицы;
не допускать прохода ненужных газообразных веществ;
сохранять звукоизоляцию;
обеспечивать целостность строения при демонтаже или замене трубопровода;
предупреждать проникновение нежелательных насекомых в помещения.

Трубопровод может проходить через любое здание в двух плоскостях: вертикальной (полы, перекрытия, потолки) и горизонтальной (внутренние и внешние стены, перекрытия).

Гильза состоит из:

Чехла (стандартный или нарезается из стальных или полимерных труб).
Набивки (заполнение полости между трубопроводом и чехлом), в качестве которой может выступать мягкий негорючий материал. Возможно использование специальных цементных или глиняных смесей.

Размер гильзы в сборе определяется внешним диаметром трубопровода и толщиной стены или перекрытия: размер чехла и длина изделия должны быть на 10–20 мм больше.

Данное видео кратко познакомит с монтажом системы отопления в квартире.

Общие сведения о трубах отопления

Все трубы для систем отопления условно могут быть поделены на два вида: металлические и полимерные.

Металлические:

медные;
металлопластиковые;
бронзовые;
металлические гофрированные;
стальные.

Медные трубы превосходят все остальные по таким параметрам: долгий срок службы, гладкость, повышающая скорость передвижения теплоносителя, устойчивость к ультрафиолету.

Полимерные:

поливинилхлорид (ПВХ);
полиэтилентерефталат ( ПЭТ);
металлопластик;
полиуретан;
пропилен;
полипропилен.

https://youtube.com/watch?v=jBDW3p-aZsI

Составление проекта

Проектная документация отопительного контура выполняется с соблюдением общих требований. Точки входа и выхода с газового котла считаются основными. Изначальный отрезок трубопровода даже при применении полипропиленовой трубы выполняют из металла (примерно 1,5 м. от точки выхода) до первого разветвления системы.

Затем выполняется разводка всей ветки пластиковых или полипропиленовых труб. При этом сечения зависят от протяженности, но обычно каждое следующее ответвление делают меньшего размера, чем предыдущее. Схематичность подсоединения системы труб с охлаждающей жидкостью та же самая, только подводится ко входному отверстию отопительного котла.

Гидравлический расчёт труб

Сложность работы зависит от расчета диаметра труб, толщины их стенок и других параметров.

От протяжённости и типа отопительной сети зависит диаметр труб. Теплоноситель во время прохождения по различным участкам трубопровода, теряет часть энергии. Уменьшение диаметра трубы способствует увеличению скорости прохождения теплоносителя и тем самым повышению теплоотдачи.

Помимо этого коэффициент сопротивления потоку теплоносителя определяется шероховатостью внутренней поверхности трубопровода. В связи с этим может существенно различаться давление на разных участках системы отопления.

Применение гидравлических расчетов необходимо, чтобы точно определить параметры давления. В противном случае это может привести к снижению эффективности отопительной системы в связи с тем, что давление, приводящее в движение теплоноситель, не превышало суммарных потерь.

Также необходимо учесть тот факт, что толщина трубы имеет значение не менее чем ее диаметр.

Если диаметр трубы выбран неверно, это грозит серьезными осложнениями в период эксплуатации системы отопления или даже преждевременным выходом ее из строя:

Слишком большой диметр трубы системы обогрева. Это приведет к недостаточному давлению в отопительной системе и тем самым нарушению циркуляции. Из-за этого нарушится температурный режим в помещении, проще говоря, оно будет недостаточно обогрето.
Слишком маленький диаметр трубы системы обогрева. Из-за увеличения давления внутри трубы маленького диаметра система отопления будет слишком шумно работать.

Во время проектирования и монтажа системы отопления необходимо тщательное соблюдение всех параметров и правил. Ошибки, допущенные на стадии проектирования системы чаще всего просто невозможно исправить выборочно, и необходим полный демонтаж трубопровода системы обогрева и новая его закладка. Это приводит к ощутимым финансовым затратам и как следствие недовольством работой системы. Чтобы этого не произошло достаточно внимательно отнестись ко всем этапам процесса, в том числе к расчетам диаметра трубы отопительной системы.

Как диаметр трубы влияет на эффективность отопительной системы

Расчет диаметра труб поможет избежать излишних потерь тепла и затрат энергии на обогрев помещения. Процесс позволяет определить габариты, которые следует учитывать при планировании дизайна помещений.

Даже если при строительстве жилого дома, производственного здания, строения будут использованы самые современные теплоизоляционные материалы, но будут допущены просчеты в выборе диаметра труб, то поддержание нужной температуры в помещениях станет для застройщика нерентабельным. В некоторых случаях может произойти сбой или выход из строя всей системы.

Для достижения максимально возможной эффективности системы к проектированию нужно подходить комплексно. Подбор каждого звена — котла, труб, радиаторов, циркуляционного насоса — проводится с учетом всех особенностей каждого индивидуального проекта.

Специфики расчета сечения труб сделанных из металла

Для больших систем отопления с трубами из металлов нужно брать во внимание теплопотери через стены. Потери не так и велики, однако при большой длине приводят к тому, что на последних батареях температура будет совсем невысокой из-за неверного выбора диаметра

Рассчитаем потери для трубы из стали 40 мм с толщиной стены 1,4 мм. Потери рассчитываются по формуле:

q = k*3.14*(tв-tп)

q — потери тепла метра трубы,

k – линейный коэффициент передачи тепла (для этой трубы он составляет 0,272 Вт*м/с);

tв — температура воды в трубе — 80°С;

tп — температура окружающей среды в помещении — 22°С.

Подставив значения приобретаем:

q = 0,272*3,15*(80-22)=49 Вт/с

Выходит, что на каждом метре теряется практически 50 Вт тепла. Если протяженность внушительная, это может стать критическим. Ясно, что чем больше сечение, тем больше будут потери

Если необходимо принимать во внимание и эти потери, то при расчитывании потерь к уменьшению тепловой нагрузки на радиаторе добавляют потери на трубопроводе, а потом, по суммарному значению находят требуемый диаметр

Обозначение диаметра труб отопительные системы — сложная задача

Однако для систем автономного отопления эти значения в большинстве случаев некритичны. Тем более что при расчитывании потерь тепла и мощности оборудования, очень часто округление расчетных величин делают в сторону увеличения. Это даёт конкретный запас, который дает возможность не делать столь непростых расчетов.

Ключевой вопрос: где брать таблицы? Практически на всех сайтах изготовителей такие таблицы есть. Можно считать прямо с сайта, а можно скачать себе. Но что сделать, если необходимых таблиц для расчета вы все же не нашли. Можете воспользоваться описанной ниже системой выбора диаметров, а можно сделать иначе.

Не обращая внимания на то, что при маркировке различных труб указываются различные значения (внутренние или внешние), с конкретной погрешностью их можно сравнить. По разместившейся ниже таблице можно отыскать вид и маркировку при известном внутреннем диаметре. Здесь же можно будет найти подобающей размер трубы из иного материала. К примеру, необходим расчет диаметра труб сделанных из металлопластика отопления. Таблицу для МП вы не нашли. Зато есть для полипропилена. Выбираете размеры для ППР, а потом по этой таблице находите аналоги в МП. Погрешность естественно, будет, однако для систем с циркуляцией принудительного типа она допускается.

Таблица соответствия различных типов труб (кликните для увеличения размера)

По этой таблице вы легко найдите внутренние трубные диаметры отопительные системы и их маркировку.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Виды радиаторов

Для отопления помещений используют батареи:

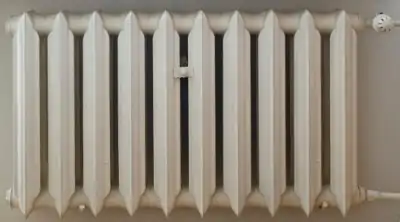

чугунные ― долговечны, нечувствительны к теплоносителю и давлению, способны выдерживать гидроудары;
алюминиевые ― средний срок службы 15 лет, хорошая теплоотдача, довольно хрупкие, не выдерживают высокого давления и грязного теплоносителя;
биметаллические ― служат 25 лет, хорошо отдают тепло, устойчивы к гидроударам, нечувствительны к энергоносителю;
стальные ― эксплуатируются в течение 10 лет, хорошая теплоотдача, выдерживают среднее давление, капризны к теплоносителю;
медные ― долговечны, нечувствительны к типу и качествам жидкости, хорошо выдерживают давление и его перепады.

Подключение

Два популярных типа подключения батарей:

однотрубное — и подача горячего теплоносителя, и возврат остывшего, происходят по одной трубе;

Фото 2. Однотрубная схема подключения радиаторов по принципу сверху вниз (наверху) и с нижним типом (внизу).

двухтрубное — подача нагретой жидкости идёт по одной трубе, холодной — по второй.

Справка. Третьим типом является не самый популярный коллекторный тип, в котором трубы идут от одного коллектора к каждому радиатору. Способ хорош для обогрева, но дорог по стоимости оборудования.

В каждом типе контур может идти:

вертикально — с верхних этажей на нижний, часто применяется в самотёчных системах;
горизонтально — труба последовательно соединяет все радиаторы, используется как в естественной, так и принудительной циркуляции.

Подключение радиаторов может быть верхним, нижним, диагональным. Тип подключения влияет на диаметр подключаемых труб и их количество.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.
