Регистры отопления: изготовление, применение, характеристики

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Виды регистров

Типы регистров из гладких труб

Это змеевидный регистр отопления

Регистры из квадратных труб

Регистр с пластинами будет иметь теплоотдачу намного выше

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Чугунные батареи

Плюсы такой батареи – высокая инертность и хорошая теплоотдача радиаторов отопления, таблица приводит результат 80 – 150 Вт посекционное.

Такая батарея долго нагревается, но и долго отдает «впитанное» тепло. Но минусов у такого варианта тоже немало – большой вес, требование к хорошему уходу. Такие батареи не устойчивы к гидроударам. Плохое строение (высокая разница между проходным сечением стояка и батареи) приведет к быстрому загрязнению, вследствие медленного течения воды по радиатору.

Если сравнивать чугунные радиаторы с другими – видно, что они сильно отстают от других предложенных вариантов и становится трудно понять, почему их до сих пор применяют? Ответ прост – батареи из этого материала долговечны, устойчивы к коррозии. При правильном пользовании и должном уходе такие батареи прослужат много лет (25 – 100).

Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира. Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя

В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

tпод – температура воды в подающем трубопроводе;
tобр – то же, в обратке;
tкомн – температура внутри комнаты.

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

Секционные;
Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

Резьбовой;
Фланцевый;
Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

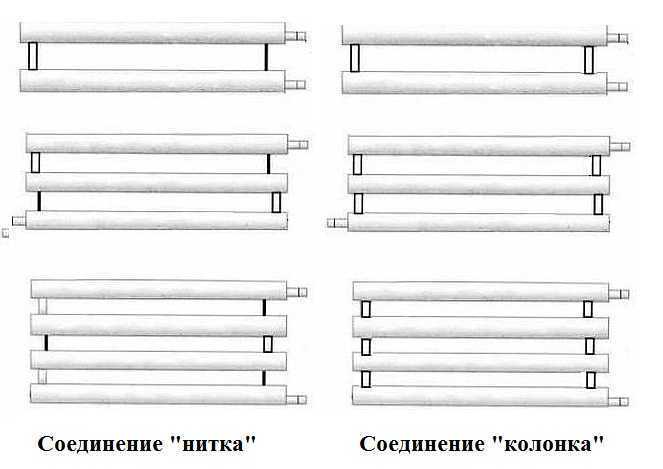

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

«Нитка»;
«Колонка».

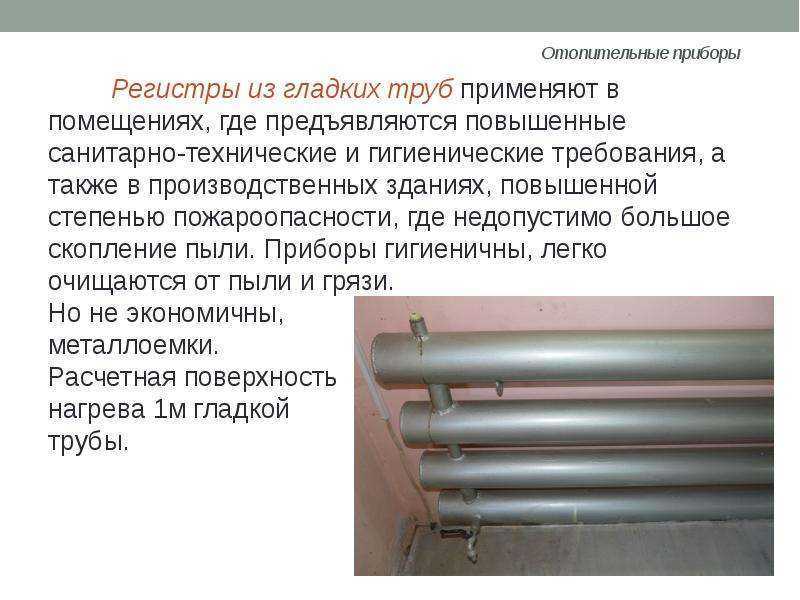

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Расчет нужного количества тепла для отопления

Для примерного значения нужного количества тепла для квартиры нужно брать в расчет:

тип подключения;
тип установки.

Типы подключения могут быть следующими:

боковое;
диагональное;
нижнее.

Боковое подключение – самое используемое в городской квартире. Диагональное – самое оптимальное, если хотите получать максимальное количество теплоты. Так теплоноситель будет распределяться равномерно, заполняя все внутреннее пространство батареи.

Декоративные перегородки для зонирования пространства в комнате

Выбираем чугунные ванны

Унитаз подвесной с инсталляцией — какой лучше выбрать:

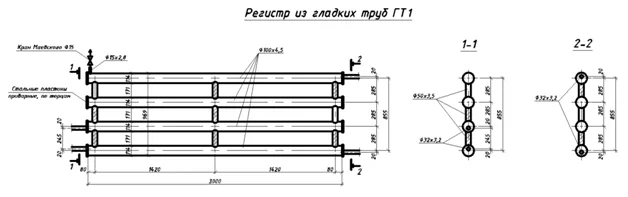

Расчет конструкции водяного регистра

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

вертикальное;
горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

одним;
двумя.

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

сверху;
снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

на одном торце;
на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

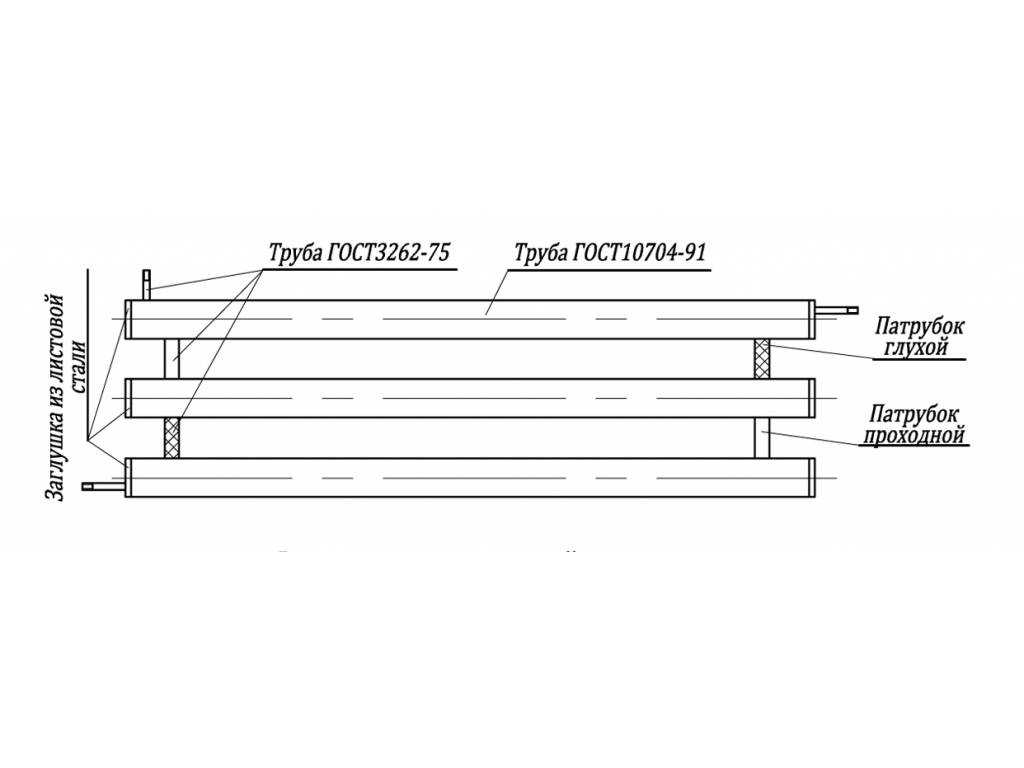

Из каких частей состоит регистр отопления

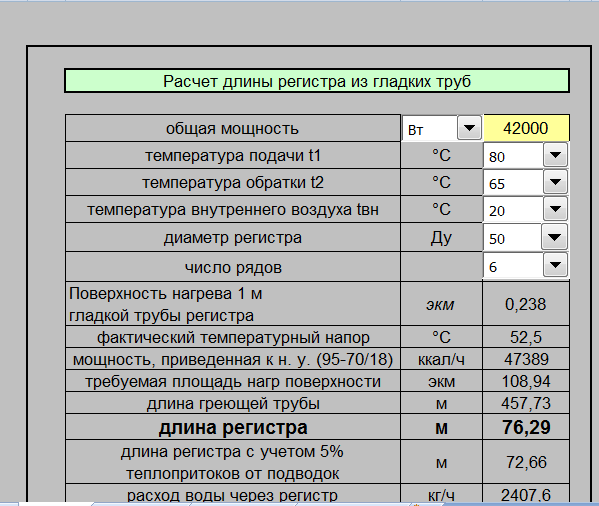

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

определяем площадь помещения;
считаем сколько необходимо мощности для его обогрева;
подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

П – 3,14;
длина регистра;
коэффициент теплопроводности металла, для стали 11,63;
разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Обзор современных биметаллических радиаторов — какие лучше?

Во-первых, вся эта белоснежная красота подразделяется на 3 вида:

алюминиевые;
полубиметаллические;
биметаллические.

Коротко о каждом.

Чисто алюминиевые радиаторы могли бы стать наилучшим выбором, если бы теплоноситель, а почти всегда это вода, так губительно на них не действовал из-за ее отвратительного качества в системах отопления, что в наших условиях не позволяет им выслужить среднегарантийный срок в 15 лет.

Есть и еще один враг именно у этих радиаторов – пробные пуски систем отопления, которые ежегодно проводятся перед началом отопительного сезона. При этом давление в системах повышают до максимального, чтобы выявить слабые места до начала сезона. А ведь при этом весьма часты и гидроудары, локально в разы превышающие все мыслимые и немыслимые нормы давления в системе. Алюминиевые радиаторы не выдерживают такого обращения. Поэтому в России запрещено ставить в многоквартирных домах алюминиевые радиаторы.

Вот в частных домах, где вы можете проконтролировать и подкорректировать уровень кислотности теплоносителя, и где рабочее давление не превышает полутора – двух атмосфер, алюминиевым радиаторам самое место. Ставьте смело.

Со вторым видом опасности – давлением и гидроударами – справляются полубиметаллические радиаторы. У них горизонтальные водяные контуры выполняются из стали, а вот вертикальные секционные протоки – алюминиевые и теплоноситель имеет доступ к алюминию для своей разрушительной работы. Правда, бывает и наоборот – стальные трубки ставят вертикально, а в горизонтальных каналах в лучшем случае присутствуют стальные ниппеля, но это еще хуже. Поэтому вы будете ставить такие радиаторы исключительно на свой страх и риск.

Единственный, из трех перечисленных, вид радиаторов отопления, лучше всего подходящий для установки в ваших квартирах – биметаллические. Теплоноситель в них перемещается исключительно по стальным (иногда вертикальные каналы делают из меди) трубам, влитым в красивую наружную алюминиевую одежку, обеспечивающую великолепную теплоотдачу.

Биметаллические радиаторы бывают:

сборными;
монолитными.

Сборные набираются из отдельных секций, и их количество может варьироваться в одной батарее в зависимости от размера комнат и требуемого количества тепла. А монолитные имеют стандартные размеры с фиксированным количеством секций, поэтому могут устанавливаться только в цельном виде. Конечно, монолитные радиаторы имеют повышенный запас прочности, не подвержены риску протечек из-за повреждения прокладок на местах сочленения секций и более долговечны.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти характеристики мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, а тут конструкция и форма изделия играет большую роль. Поэтому идеально сравнить стальной панельный обогреватель с чугунным затруднительно, их поверхности слишком разные.

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) такой же высоты и таким же числом секций сможет выдать только 530 Вт при тех же условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Характеристики алюминиевых и биметаллических продуктов с точки зрения тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Упомянутые 5 алюминиевых секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Выходит, что даже трехрядный стальной прибор (тип 30) выдаст лишь 572 Вт при Δt = 50 °С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминия дает о себе знать, что отражается на габаритах.

В условиях индивидуальной системы отопления частного дома батареи одинаковой мощности, но из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они возвращают более холодную воду в систему.
Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего появляется небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод

Не суть важно, из какого материала изготовлен радиатор, главное, чтобы он был верно подобран по мощности и подходил пользователю во всех отношениях. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой можно устанавливать

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

алюминиевые;
биметаллические;
чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

тепловая мощность;
допустимое рабочее давление;
давление опрессовки (испытания);
вместительность;
масса.

Примечание

Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Расчет теплоотдачи регистра отопления

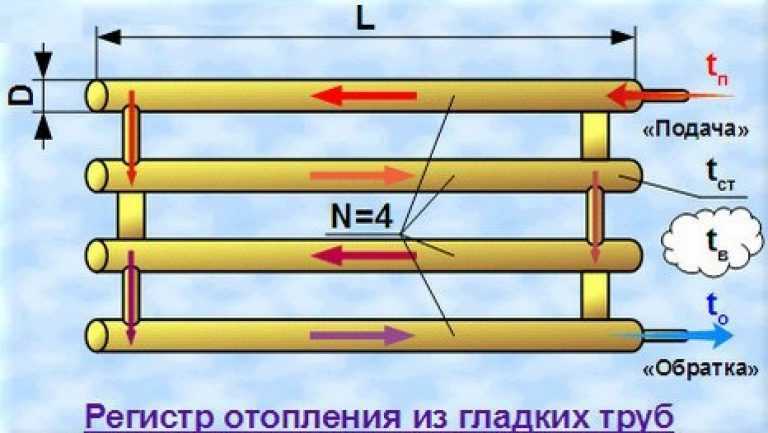

Регистр отопления из четырех гладких труб и схема движения теплоносителя показаны на рисунке.

На схеме четко показано каким образом перемещается теплоноситель внутри отопительного регистра. В целях поддержания в помещениях определенных температурных условий и соблюдения СнИПов требуется производить расчет теплоотдачи регистра отопления. Для осуществления расчетов теплоотдачи Вам потребуется скачать файл Excel на компьютер.

Более подробно рассмотрим как воспользоваться указанным файлом для получения результатов о теплоотдачи отопительных регистров.

Исходные данные, которые могу потребоваться для расчета:

Исходных данных не много, они понятны и просты.

Диаметр труб Dв мм заносим

в ячейку D3: 108,0

Длину регистра (одной трубы) Lв м записываем

в ячейку D4: 1,250

Количество труб в регистре Nв штуках пишем

в ячейку D5: 4

Температуру воды на «подаче» t_пв °C заносим

в ячейку D6: 85

Температуру воды на «обратке» t_ов °C пишем

в ячейку D7: 60

Температуру воздуха в помещении t_вв °C вводим

в ячейку D8: 18

Вид наружной поверхности труб выбираем из выпадающего списка

в объединенных ячейках C9D9E9: «При теоретическом расчете»

Постоянную Стефана-Больцмана C в Вт/(м2*К4) заносим

в ячейку D10: 0,00000005669

Значение ускорения свободного падения g в м/с2 вписываем

в ячейку D11: 9,80665

Меняя исходные данные можно смоделировать любую «температурную ситуацию» для любого типоразмера регистра отопления!

Теплоотдача просто одиночной горизонтальной трубы также может легко быть посчитанной по этой программе! Для этого достаточно указать количество труб в регистре отопления равное единице (N=1).

Результаты полученные при расчете теплоотдачи и их интерпретация

Степень черноты излучающих поверхностей труб εавтоматически определяется по выбранному виду наружной поверхности

в ячейке D13: =ИНДЕКС(H5:H31;G2) =0,810

В базе данных, расположенной на одном листе с программой расчета, для выбора представлены 27 видов наружных поверхностей труб и их степени черноты. (Смотри в файле для скачивания в конце статьи.)

Среднюю температуру стенок труб t_ст в °C вычисляем

в ячейке D14: =(D6+D7)/2 =72,5

t_ст=(t_п+t_о)/2

Температурный напор dt в °C рассчитываем

в ячейке D15: =D14-D8 =54,5

dt=t_ст— t_в

Коэффициент объемного расширения воздуха β в 1/K определяем

в ячейке D16: =1/(D8+273) =0,003436

β=1/(t_в+273)

Кинематическую вязкость воздуха ν в м2/с вычисляем

в ячейке D17: =0,0000000001192*D8^2+0,000000086895*D8+0,000013306 =0,00001491

ν=0,0000000001192*t_в2+0,000000086895*t_в+0,000013306

Критерий Прандтля Pr определяем

в ячейке D18: =0,00000073*D8^2-0,00028085*D8+0,70934 =0,7045

Pr=0,00000073*t_в2-0,00028085*t_в +0,70934

16. Коэффициент теплопроводности воздуха λ рассчитываем

в ячейке D19: =-0,000000022042*D8^2+0,0000793717*D8+0,0243834 =0,02580

λ=-0,000000022042*t_в2+0,0000793717*t_в+0,0243834

Площадь теплоотдающих поверхностей труб регистра A в м2 определяем

в ячейке D20: =ПИ()*D3/1000*D4*D5 =1,6965

A=π*(D/1000)*L*N

Тепловой поток излучения с поверхностей труб регистра отопления Q_и в Вт вычисляем

в ячейке D21: =D10*D13*D20*((D14+273)^4- (D8+273)^4)*0,93^(D5-1) =444

Q_и=C*ε*A*((t_ст+273)4— (t_в+273)4)*0,93(N-1)

Коэффициент теплоотдачи при излучении α_и в Вт/(м2*К) рассчитываем

в ячейке D22: =D21/(D15*D20) =4,8

α_и=Q_и/(dt*A)

Критерий Грасгофа Gr вычисляем

в ячейке D23: =D11*D16*(D3/1000)^3*D15/D17^2 =10410000

Gr=g*β*(D/1000)3*dt/ν2

Критерий Нуссельта Nu находим

в ячейке D24: =0,5*(D23*D18)^0,25 =26,0194

Nu=0,5*(Gr*Pr)0,25

Конвективную составляющую теплового потока Q_к в Вт вычисляем

в ячейке D25: =D26*D20*D15 =462

Q_к=α_к*A*dt

А коэффициент теплоотдачи при конвекции α_к в Вт/(м2*К) определяем соответственно

в ячейке D26: =D24*D19/(D3/1000)*0,93^(D5-1) =5,0

α_к=Nu*λ/(D/1000)*0,93(N-1)

Полную мощность теплового потока регистра отопления Q в Вт и Ккал/час считаем соответственно

в ячейке D27: =(D21+D25)/1000 =0,906

Q=(Q_и+Q_к)/1000

и в ячейке D28: =D27*0,85985 =0,779

Q’=Q*0,85985

Коэффициент теплоотдачи от поверхностей регистра отопления воздуху α в Вт/(м2*К) и Ккал/(час*м2*К) находим соответственно

в ячейке D29: =D22+D26 =9,8

α=α_и+α_к

и в ячейке D30: =D29*0,85985 =8,4

α’=α*0,85985

На этом расчет в Excel завершен. Теплоотдача регистра отопления из труб найдена!

Расчеты многократно подтверждены практикой!

Как выполнить расчет радиаторов

Для того чтобы определить, какова должна быть мощность батарей и сколько их нужно приобрести, используется специальная формула. Она выглядит следующим образом:

Q — мощность изделия, k — коэффициент теплопередачи радиатора, А — площадь поверхности отопительного прибора, которая представлена в кв. м. ΔT – температурный напор теплоносителя.

Из этой формулы можно найти любое значение, если известны остальные показатели. В результате, определяется КПД батарей, а также их количество, которое необходимо для обогрева определенного помещения в зависимости от его площади и других параметров.

Пример определения показателей:

Например, важно определить, сколько нужно купить изделий для площади в 15 кв. метров

Для этого выполняются следующие действия – 1,5*1,15=1,725 кВт. После этого нужно прийти в подходящий магазин, чтобы выбрать оптимальные радиаторы

Обращать внимание нужно на их размер, который должен подходить для определенного помещения. Дополнительно надо учитывать мощность изделий

Если в паспорте изделия указано, что k*A=31,75 ватт на 1 градус, и если предполагается, что в имеющейся системе отопления напор будет равен 35 градусов, то Q=35*31,75=1111,75 ватт. Этот показатель меньше, чем 1,725, рассчитанный ранее для определенного помещения. Если установить только этот прибор на комнату с размером 15 кв. метров, то обогрев будет недостаточным и неравномерным. Выходом из этой ситуации может быть:

купить большее количество радиаторов, например 2;
добавить несколько секций к имеющемуся изделию;
выбрать другую батарею.

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70 о С, обратки 65 о С, в помещении поддерживается 20 о С). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50 о С.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60 о С, обратки 50 о С, в помещении поддерживается 22 о С). Считаем дельту температур: (60+50)/2-22=33 о С. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22 о С в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).
