Какой диаметр труб лучше использовать для теплоснабжения частного дома

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Каких диаметров производятся полипропиленовые трубные материалы

При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.

Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры  каждого вида трубных изделий, используемых для монтажа.

На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.

Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:

16, 20,25, 32 и 40 мм,

которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:

10,6; 13,2; 16,6; 21,2; 26,6 мм.

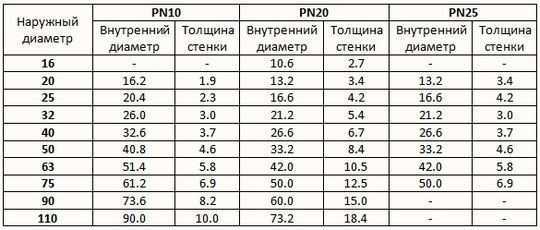

Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:

Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий

Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.

Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:

• труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
• величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
• для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
• полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование  дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
• изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов  доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Полипропиленовые трубы Valtec – плюсы и минусы

Свойства и технические характеристики труб Valtec, а также их предназначение и сферы применения напрямую зависят от структуры полипропиленовых деталей.

Известные на сегодня трубные ПП детали могут быть много- и однослойными. Для трубных элементов первого типа характерно наличие армировки стекловолокном или алюминиевой фольгой. Благодаря таким усиливающим слоям, стояки ПП становятся более прочными, надежными. Наличие в армированных полипропиленовых трубах Valtec алюминия или стекловолоконного усиливающего слоя только улучшает главные эксплуатационные характеристики трубопроводных конструкций.

Возможные виды труб

Сортамент включает следующие виды ПП труб:

• не армированные изделия с диаметрами от 20 мм до 90 мм. Такие элементы успешно применяются для перемещения горячей и холодной воды;
• изделия, армированные стекловолокном PN 20. Трубные детали – отличный вариант для обустройства отопительных систем, полов с обогревом. Применяются для обустройства систем горячего, а также холодного водоснабжения. Наиболее востребованными являются изделия диаметром 23-63 мм;
• трубы PN 25. Данный аналог нашел применение при обустройстве трубопроводных систем высокого давления. Изделия – модификация труб вида PN 20, но с улучшенными техническими характеристиками. Конструкция способна выдерживать давление до 25 атм (PN 20 – до 20 атм) при температуре +90⁰С;
• армированные фольгой ПП изделия. Для них характерно наличие улучшенных теплопроводных характеристик, которые обеспечивают качественное функционирование при термической нагрузке +95⁰С. Используются для систем отопления и подачи горячей воды. Наружный диаметр от 20 мм до 90 мм включительно.

Какой диаметр изделий из ПП

Домашние водопроводы чаще всего монтируются со стояков диаметрами 20 мм и 25 мм, реже – 32 мм.

Наличие соответствующих технических характеристик полипропиленовых труб Valtec позволяют их применять в промышленных целях. Для этого используют ПП детали с большими диаметрами: 40, 50, 63, а также 75 и 90 мм.

Канализационные системы монтируют из стояков диаметра 110 мм.

Важно! При выборе трубы из полипропилена для домашнего трубопровода, следует учитывать не только необходимый диаметр, но и наличие специальных насадок к паяльнику, который у вас имеется

На что обращают внимание при монтаже водопроводных и отопительных магистралей

Для трубопроводных конструкций чаще всего используются стояки диаметром 16-110 мм

При обустройстве водопроводных, отопительных систем обращают внимание на 3 главных характеристики, от которых зависит качество функционирования конструкции

1. Диапазон рабочей температуры.

Большим спросом пользуются трубы из полипропилена, способные успешно функционировать при температурах в пределах +95⁰С и выше. При этом, нужно учитывать не только необходимый диаметр, но также величину давления, которое детали способны выдерживать в процессе эксплуатации.

2. Рабочее давление.

Продукция PN20 или PN25 практически всегда подвергается маркировке. Читая нанесенные значки, числа, можно узнать, в системе с каким максимальным давлением можно применить конкретный стояк.

3. Наличие или отсутствие армировки

В большинстве случаев изделия из полипропилена армируются алюминием или стекловолокном. Благодаря дополнительной прослойке, детали становятся более прочными, а при нагревании меньше расширяются.

Важно! При обустройстве водопроводной или отопительной системы в стяжке или штукатурке, пользуйтесь только армированными полипропиленовыми трубами, что исключит возможность растрескивания бетона. Важно! Полипропиленовые армированные трубы Valtec способны выдерживать температуру +100⁰С и выше, что очень важно при укладке отопительных конструкций

Особенности применения труб больших сечений

Какие максимальные сечения полипропиленовых труб?

Существуют наружные водопроводные магистрали, смонтированы из стояков диаметром 60 см и больше при наличии стенок толщиной несколько сантиметров.

Такие конструкции обладают некоторыми особенностями при монтаже, поскольку провести их укладку не очень просто.

1. Чтобы в результате подвижки или просадки почвы трубопровод не деформировался, при монтировании магистрали в оживленном месте конструкцию укладывают в железобетонный короб.
2. При монтаже трубопровода с деталей диаметрами больше 30 см необходимо применять специальную технику.
3. Не существует фитингов, с помощью которых соединяют достаточно габаритные стояки. Для стыковки используют специальные сварочные аппараты, которые обеспечивают надежность, герметичность соединения.

Начальные параметры

1. Разница температур. Для эффективного теплообмена и обеспечения максимального ресурса труб и всех элементов трубопровода, разница температур (дельта) подачи и обратки должна составлять 20°С.
2. Скорость движения теплоносителя в трубах. Оптимальная скорость воды в трубах находится в диапазоне 0,5 — 1,0 м/с.

Перекачиваемая среда	Оптимальная скорость в трубопроводе, м/с
ЖИДКОСТИ	Движение самотеком:
	Вязкие жидкости	0,1 – 0,5
	Маловязкие жидкости	0,5 – 1
Перекачивание носом:
	Всасывающий трубопровод	0,8 – 2
	Нагнетательный трубопровод	1,5 – 3

Уменьшение скорости теплоносителя приведёт к снижению температуры возвращающейся жидкости и увеличению времени нагрева её в котле. Соответственно, увеличится и расход топлива. Повышение скорости увеличивает гидравлический шум всей системы.

Практический совет

Проектируя систему отопления, заранее определитесь с видом теплоносителя. Вода и антифризы имеют разную вязкость. Спроектированная система под воду может не эффективно работать на незамерзающих жидкостях.

Расчет

Рассчитываем потребность дома в тепловой мощности. Базовым значением является 60 Вт/м³ внутреннего объема. Источниками поступления холодного воздуха являются окна и уличные двери. Каждое окно добавляет к потребности тепловой мощности до 100 Вт, входная дверь — 200 Вт.

Практический совет

Не зависимо от материала окон, это показатель в расчетах не меняйте.

Коэффициент тепловых потерь для конкретного региона. Для центральных областей европейской части страны принят коэффициент — 1,2 — 1,3. Для южных регионов — 0,7 — 0,9, для Дальнего Востока — 1,5 и 2,0 для Чукотки и Якутии.

Для примера рассчитаем диаметр труб отопления частного дома размером 6 х 8 метров с высотой потолков 3 метра. В доме 5 окон и 2 двери. Расположение — Воронеж.

1. Объём помещения: 6 х 8 х 3 = 144 м³.
2. Необходимая тепловая мощность: 144 х 60 = 8640 Вт.
3. Увеличение потребности в тепле из-за наличия окон и дверей:(5 х 100) + (2 х 200) = 900 Вт.
4. Сумма 8640 + 900 = 9540 Вт.
5. Территориальный коэффициент: 9540 х 1,2 = 11448 Вт. Или 11,45 КВт.

Округлять необходимо в большую сторону.

Для определения диаметра труб воспользуемся таблицей.

По данной таблице оптимальным диаметром трубы для отопления является 15 мм, при скорости теплоносителя 0,8м/сек.

Помните, что это значение внутреннего диаметра трубы.

В зависимости от материала трубы одного и того же наружного диаметра, внутренний диаметр значительно отличается.

Как видно из таблицы, трубы PN10, PN20, PN25 при одинаковом наружном диаметре 20мм, имеют разное значение внутреннего диаметра.

Данный расчет выполнен для одного контура отопления — радиаторного. При использовании в качестве отопительного элемента водяного тёплого пола, образуется дополнительный контур. Как правило, два и более контура нуждаются уже в принудительной циркуляции теплоносителя и монтаже коллектора.

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.

Чтобы определить оптимальное сечение трубы, используется следующая таблица.

Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.

Как подобрать диаметр отопительные трубы

Точно высчитать, какого сечения трубы вам необходимы, не выйдет. Нужно будет выбирать из нескольких вариантов. А все из-за того, что достигнуть одного и того же эффекта можно по разному.

Объясним. Нам главное доставить к отопительным приборам необходимое кол-во тепла и достигнуть при этом одинакового нагрева отопительных приборов. В системах с циркуляцией принудительного типа делаем мы это с помощью труб, носителя тепла и насоса. Как правило все, что нам необходимо, — это за конкретный временной промежуток «прогнать» некоторое количество носителя тепла. Тут есть два вида: установить трубы диаметра поменьше и подавать тепловой носитель с большей скоростью, или выполнить систему большего сечения, но с меньшей интенсивностью движения. В большинстве случаев подбирают первый вариант. И вот почему:

• цена изделий диаметра поменьше ниже;
• с ними работать легче;
• при открытой прокладке они не так заманивают внимания, а при укладывании в пол или стены требуется меньшие по размеру штробы;
• при небольшом диаметре в системе находится меньше носителя тепла, что уменьшает ее инерционность и ведет к экономии топлива.

Расчет диаметра медных отопительных труб в зависимости от мощности отопительных приборов

Так как есть конкретный комплект диаметров и некоторое количество тепла, которое по ним необходимо доставить, каждый раз считать все то же самое — неразумно. Потому были разработаны специализированные таблицы, по которой в зависимости от необходимого количества тепла, скорости движения носителя тепла и показателей температуры работы системы, определяется допустимый размер. Другими словами для определения сечения труб в системе обогрева находите необходимую таблицу и по ней выбираете подобающее сечение.

Расчет диаметра отопительных труб производился по такой формуле (при вашем желании можете сосчитать). После рассчитаные значения записывались в таблицу.

Формула расчета трубного диаметра отопления

D — искомый трубопроводный диаметр, мм ?t° — дельта температур (разница подачи и обратки), °С Q — нагрузка на этот участок системы, кВт — определенное нами кол-во тепла, нужное на обогрев помещения V — скорость носителя тепла, м/с — подбирается из конкретного диапазона.

В системах автономного отопления скорость движения носителя тепла может быть от 0,2 м/с до 1,5 м/с. По собственному опыту эксплуатации известно, что подходящая скорость находится в границах 0,3 м/с — 0,7 м/с. Если тепловой носитель двигается очень медленно, появляются воздушные пробки, если быстрее — сильно увеличивается уровень шумов. Хороший диапазон скоростей и подбирают в таблице. Таблицы разработаны для самых разнообразных видов труб: железных, полипропиленовых, металлопластиковых, медных. Рассчитаны значения для типовых рабочих режимов: с большими и средними температурами. Чтобы процесс выбора был более понятен, разберем определенные варианты.

Виды радиаторов

Относительно того, какое отопления лучше для частного дома, отзывы владельцев довольно разнообразны, а вот что касается радиаторов, то многие отдают предпочтение алюминиевым моделям. Дело в том, что от материала зависит мощность батарей отопления. Они бывают биметаллическими, чугунными и алюминиевыми.

Одна секция биметаллического радиатора имеет стандартную мощность 100-180 Вт, чугунного – 120-160 Вт, а алюминиевого – 180-205 Вт.

При покупке радиаторов необходимо точно выяснить, из какого материала они сделаны, так как именно этот показатель требуется для правильного расчета мощности.

Установка и разводка системы — монтаж

Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы

Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной

В некоторых случаях удобен первый вариант, в других — второй.

Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.

Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.

Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.

Разводка бывает:

• Однотрубной.
• Двухтрубной.

Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.

Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.

Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.

Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.

Двухтрубная разводка бывает нескольких видов:

• нижняя вертикальная;
• верхняя вертикальная;
• горизонтальная.

Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.

Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.

Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная.
Она бывает трех разновидностей:

• с лучевым распределением (1);
• с попутным перемещением жидкости (2);
• тупиковой (3).

Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.

Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.

Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.

Однотрубная система

Схема однотрубной системы отопления

Перед тем как определить диаметр трубы отопления рассмотреть два вида однотрубных контуров:

• самотёчная;
• с принудительной циркуляцией.

Разница заключается в том, что в открытой системе теплоноситель циркулирует самотеком, а в герметичной при помощи насосов. Также отличаются расширительные баки и их расположение.

Для того чтобы вода в контуре открытого типа могла циркулировать, нужно чтобы условный проход был большим. Настолько, что система сильно бросается в глаза. Такой вид контура применим только в частных домах, притом как в квартирах возможно установить только герметичные системы.

Диаметр труб для однотрубной системы отопления закрытого типа может отличаться на разных ее участках, чтобы контур был сбалансированным.

Для небольшого жилья используются патрубки с одинаковым условным проходом. В принципе, для того чтобы определить какой нужен диаметр труб для отопления с естественной циркуляцией можно воспользоваться уже известной нам формулой. При этом следует учитывать, что полипропиленовые изделия меньше 32 мм не применяются, даже для маленьких помещений.
