Установка расширительного бака в закрытой и открытой системе отопления

Технология заполнения: куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

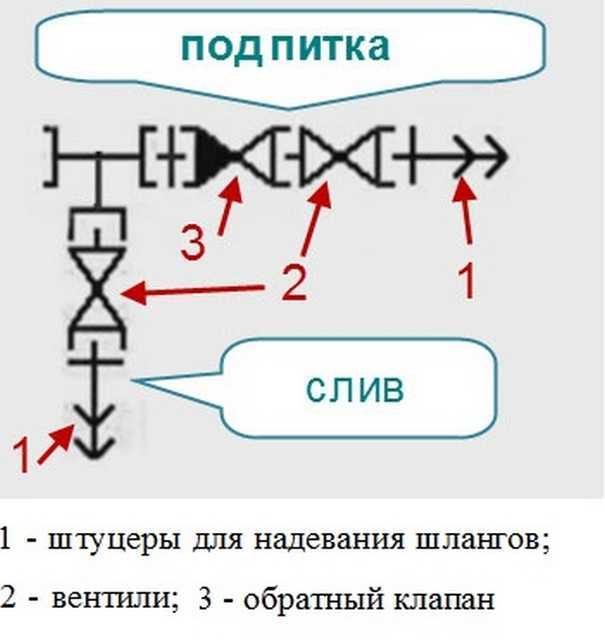

Конструкция типового узла слива/подпитки.

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

  1. Отключить электропитание.
  2. Открыть кран смесителя.
  3. Дождаться, пока бак опустеет.
  4. Закрыть кран.
  5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h2+1),Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h2,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h2- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h2 ставится в формулу со знаком «-».

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Монтажные работы

Точное соблюдение правил монтажа при оснащении расширителем отопительной системы открытого или закрытого типа обеспечит безопасность и эффективность работы оборудования.

Установка расширительного бака открытого типа

Выше уже было сказано о том, что расширительный бак для открытой системы монтируется в самой высокой точке. Это требование обусловлено двумя факторами:

  • Подъем теплоносителя в расширитель и слив его обратно в систему отопления должен осуществляться самотеком, ведь циркуляционный насос в таких системах как правило отсутствует.
  • Такое расположение расширительного бачка позволяет эффективно осуществлять и его дополнительную функцию – отведение воздуха. Пузырьки всегда поднимаются наверх.

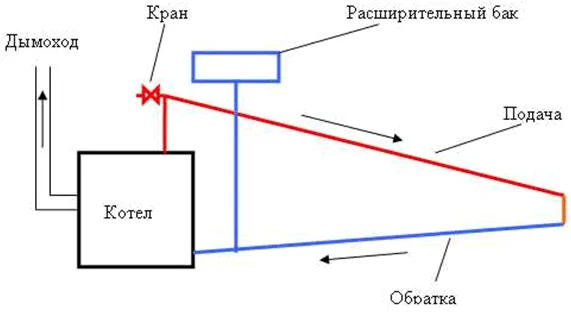

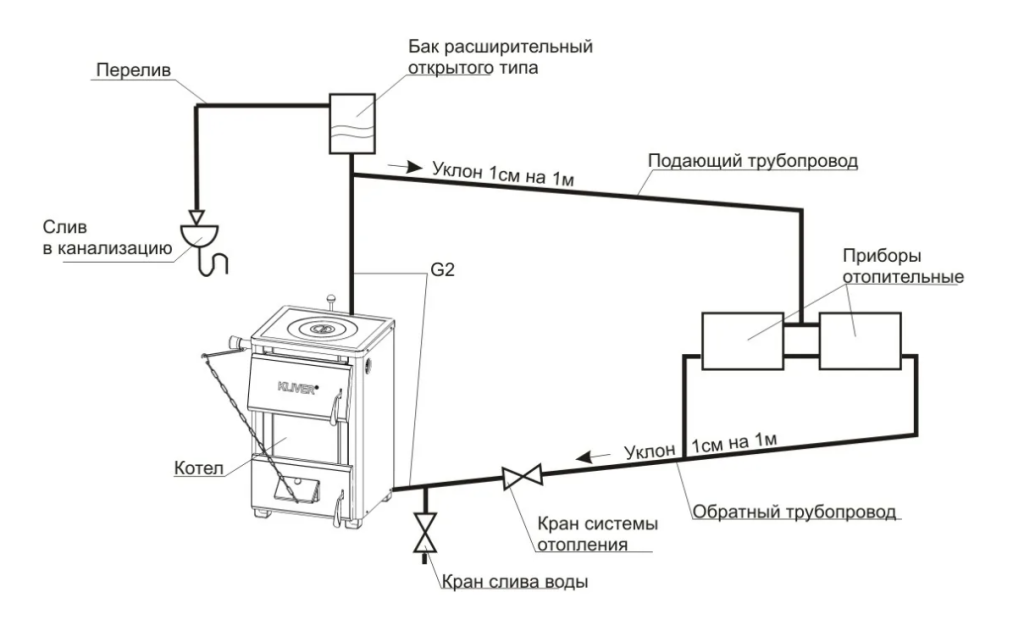

Схема подключения мембранного бака в системе отопления открытого типа

Особенностью установки расширителя в открытой системе является отсутствие необходимости оснащать бак запорной арматурой. Как правило, резервуар снабжается только двумя патрубками, через один из которых в емкость поступает теплоноситель, а через другой он возвращается в систему. Даже наличие крышки у резервуара не является принципиальным, хотя ее отсутствие может привести к увеличению потерь объема воды от испарения, а также попаданию в систему мусора и пыли.

Установка бака закрытого типа

Установка расширительного бака для отопления в системах закрытого типа несколько сложнее, так как он является полностью герметичным прибором. В отличие от открытых расширителей, которые нередко пользователи изготавливают самостоятельно, такие агрегаты создаются только в заводских условиях, поэтому придется расширительный бак для системы отопления купить, если она у вас этого типа.

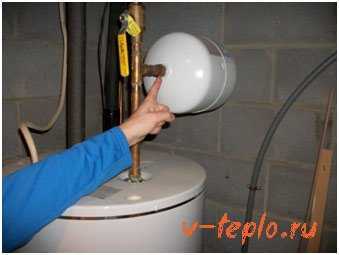

На фото расширитель в закрытой системе отопления

Существует несколько правил, следуя которым можно выполнить монтаж расширительного бака отопления грамотно.

  • В большинстве случаев расширители закрытых систем устанавливаются на обратной линии перед циркуляционным насосом, если рассматривать последовательность элементов по ходу движения теплоносителя. Если по какой-либо причине такая установка невозможна, выбирают участок, на котором параметры движения потока близки к ламинарному течению. Основное и обязательное требование горизонтальное расположение и прямолинейность участка обвязки.
  • Оптимальным вариантом станет приобретение и установка бачка с предохранительным клапаном. Такое дополнительное приспособление предназначено для сброса давления, если его значение превышает максимально допустимую величину. Таким образом повышается безопасность эксплуатации оборудования, однако, следует знать, что при ошибке в расчетах (в меньшую сторону) объема расширительного бака, предохранительный клапан станет срабатывать слишком часто. Решением проблемы может стать замена расширителя на более вместительный или параллельная установка дополнительного резервуара.
  • Для удобства контроля за работой системы лучше всего оснастить расширительный бак при установке манометром.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h2+1),Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h2,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h2- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h2 ставится в формулу со знаком «-».

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.


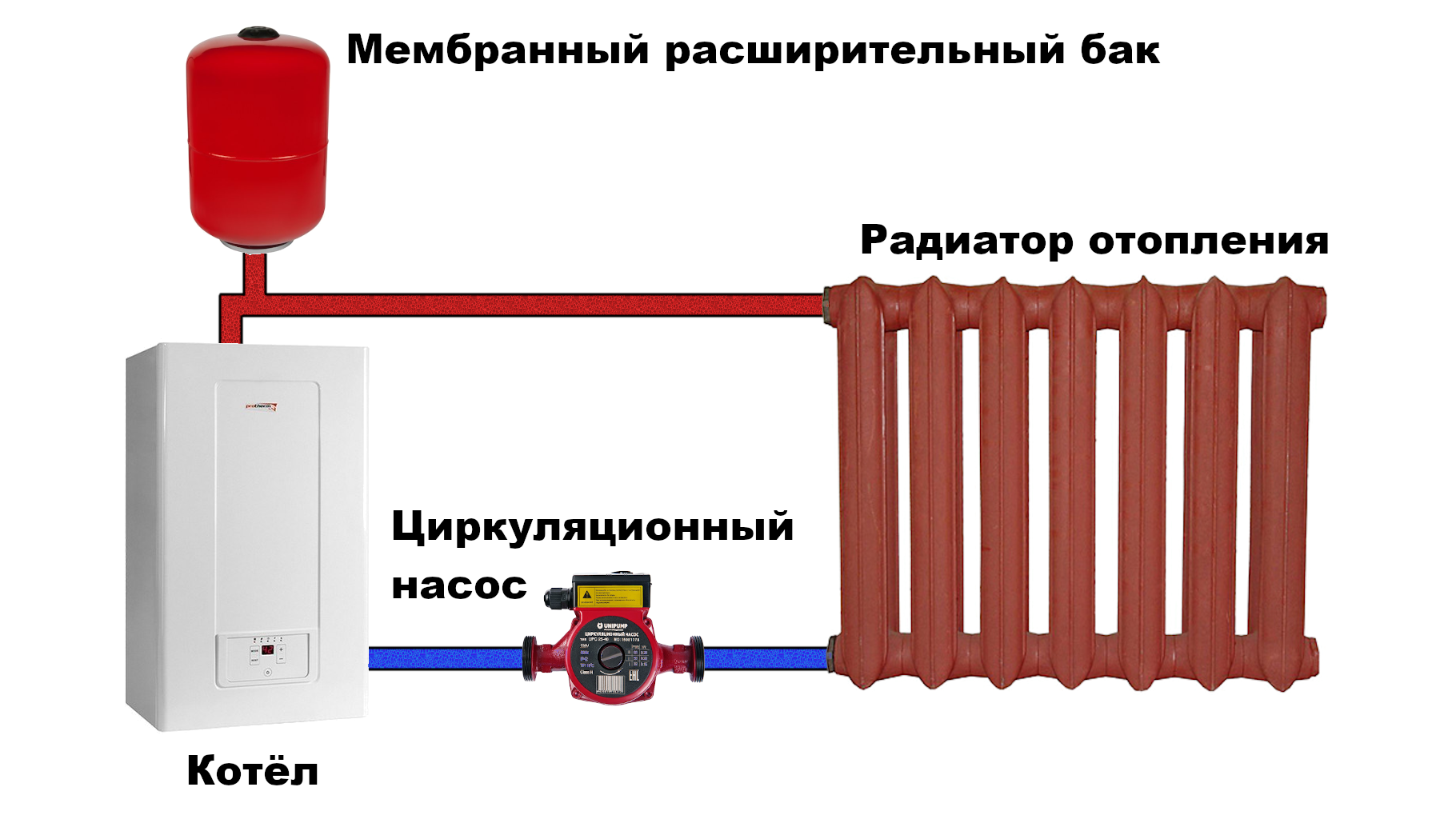

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
    Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
    Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
    Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

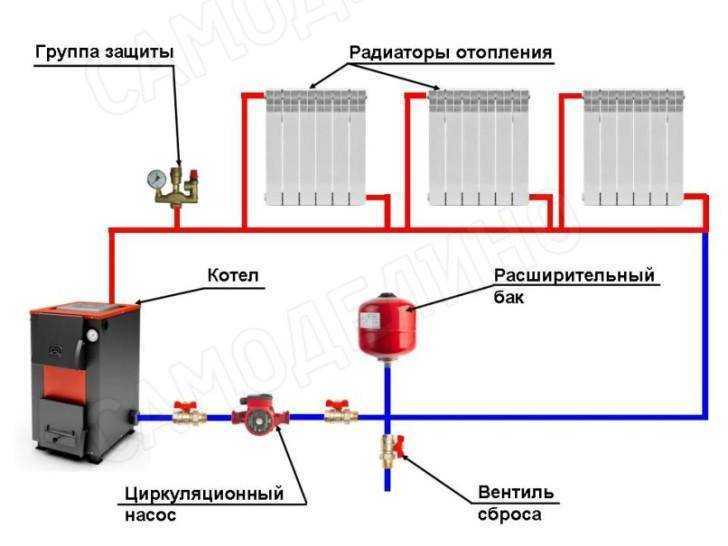

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
    Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
    В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус изделия надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее через кровлю прямиком на улицу.

Установка расширительного бака мембранного типа тоже имеет свои особенности. Учитывая то, как работает данное изделие, его можно ставить вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом либо подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, что нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Дело в том, что рано или поздно мембрана исчерпает свой ресурс, отчего в ней появятся трещины. Внутреннее устройство бака таково, что при горизонтальном расположении воздух со своей половины станет через трещины быстро проникать в теплоноситель, а тот – занимать его место. Придется срочно ставить новый расширительный бак на отопление. Тот же результат быстро проявится, когда емкость висит на кронштейне «вниз головой».

В нормальном вертикальном положении воздух из верхней части не станет торопиться проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Этот процесс иногда занимает длительное время, неполадку вы заметите далеко не сразу. Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

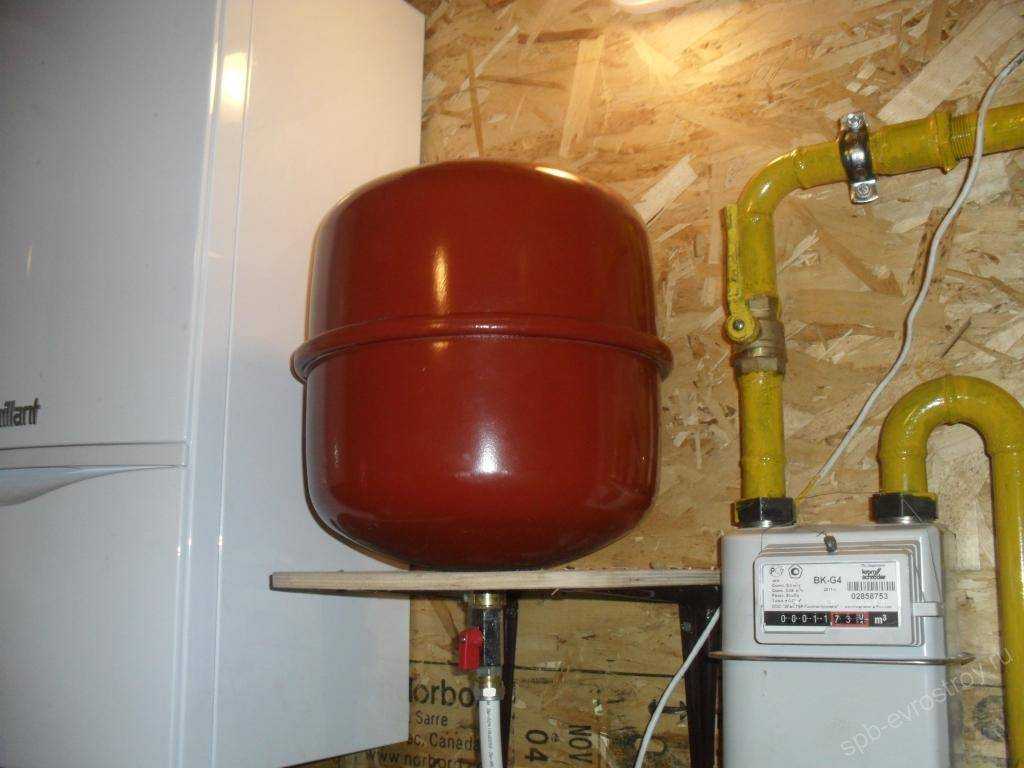

Как можно красиво разместить оборудование в котельной

Общие рекомендации

Установка расширительного бачка не требует специализированных знаний, с этим вполне можно справиться самостоятельно. Понятие того, как работает система, поможет справиться с неисправностями, когда такие возникнут. Если появились резкие скачки давления или его внезапное снижение, из-за которого погасло пламя горелки, это может быть связано с изменением давления внутри резервуара или появлением протечек в отопительной системе. В таких случаях нужно измерить давление и отрегулировать его, или же заняться ликвидацией протечки.

Закрытый тип отопительного контура приобретает всё большую популярность. Это происходит потому, что такая система проста в монтаже, компактна и имеет некоторые эксплуатационные преимущества.

Кроме того, при правильных расчётах, можно подобрать оптимальную модель расширительного закрытого бака, которая позволит отопительной системе функционировать максимально эффективно.

Кроме того, роль бака в системе отопления крайне важна, для его нормальной работы выполняют правила эксплуатации. Раз в полгода проводят следующие мероприятия:

  • профилактический осмотр на наличие повреждений;
  • измерение начальное давление газового пространства;
  • проверка мембраны на целостность.

При необходимости бак снимают и ремонтируют. Это позволяет повысить эксплуатационные качества устройств и обеспечить нормальную функциональность системы.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

после установки расширителя систему наполняют водой;
стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

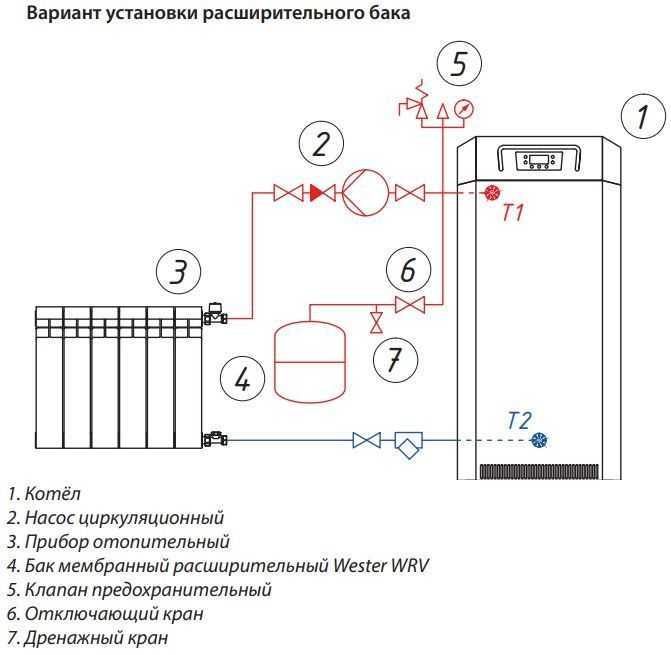

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Подключение расширительного бака своими руками

Как уже говорилось, открытые баки сегодня практически нигде не встречаются, так что говорить об их установке не имеет смысла. Гораздо чаще встречаются система закрытого типа, имеющие внутри себя несколько отдельных баков.

Более того, они оборудуются насосом, необходимым для искусственной циркуляции носителя тепла, а для подключения используется специальный штуцер, который продемонстрировал себя надежным и качественным.

Этап 1. Для начала определимся с емкостью бака. Специалисты утверждают, что он должен составлять приблизительно десятую часть от общего объема теплоносителя.

Важно! Врезать бак рекомендуется в том месте отопительной системы, где давление наименьшее. Зачастую это обратный канал трубопровода

Также следует учесть тот факт, что расширительный бак для системы отопления не должен мешать вам или вашим сожителям, то есть, разместить его нужно на полу где-то в углу комнаты или, в крайнем случае, под стеной.

Этап 2. Главное, о чем следует позаботиться – это произвести правильные технические расчеты. Самым важным значением при этом является общий объем отопительной системы. Если таковой информацией вы не обладаете, то ее легко можно выяснить посредством используемого отопительного устройства и мощности котла.

Так, для теплых полов и панельных устройств мощность составляет 17 литров на киловатт. У конвекторов всего 7 литров, а у радиаторов – 10.5 литра.
Для вычисления объема расширительного бака необходимо использовать следующую формулу:

(V системы* k)/D=V бака

Если некоторые значения вам неизвестны, то давайте разберемся с ними. Надеемся, что с объемом отопительной системы и объемом бака все более-менее ясно, говорить об этом не стоит. К у нас – это значение расширения теплоносителя, измеряется в %. Если говорить о воде, а она чаще всего выступает теплоносителем, то ее коэффициент составляет 4 %, тогда как максимальная температура составляет девяносто пять градусов. Наконец, D – эффективность нашего бака.

Для того чтобы вычислить ее, следует воспользоваться другой формулой:

(P максимальн-P начальн)/ (P максимальн+1)=D

Под P начальн подразумевается начальное давление в металлической емкости бака, а конкретнее, в его «газовом» отсеке. Следовательно, P максимальн обозначает максимальное давление отопительной системы, на которое рассчитывается клапан предохранения. Для среднестатистического загородного дома это приблизительно 2.5 бар.

Этап 3. Итак, когда все расчеты произведены и тщательным образом проверены, можно двигаться дальше. Нам требуется отключить котел от источника обогрева. Затем перекрывается подача носителя в расширительный бак.

Этап 4. Отопительный контур полностью опустошается от воды.

Этап 5. Используя специальный электрический паяльник, а также необходимое количество тройников и фитингов, присоединяем емкость к системе.

В итоге хотелось бы добавить, что монтаж расширительного бака лучше все же доверить профессионалу, если соответствующими знаниями/навыками вы не обладаете. Дело в том, что для начала необходимо убедиться в том, что качество устройства приемлемое. Кроме того, соединения также должно быть надежным. Более того, если вес бака больше тридцати килограмм, то для его крепления необходимо использовать специальные крепежи.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.
