Инструкция по монтажу системы отопления с принудительной циркуляцией

Вертикальная разводка

Вертикальные однотрубные системы целесообразно использовать в многоэтажных строениях, но реализуются они преимущественно в системах с принудительной циркуляцией. Схема движения теплоносителя и устройства системы иная: стояки идут сверху-вниз, к ним подключены на разных уровнях отопительные элементы (радиаторы, полотенцесушители и т.п.). Сверху все стояки объединены подающим трубопроводом, снизу – обратной магистралью, которая подключается к входу обратки котла. В большинстве схем циркуляционный насос устанавливается в обратной магистрали перед входом в котел: тут температуры самые невысокие и нет необходимости брать дорогой теплостойкий насос.

Вариант однотрубной системы. Вертикальная разводка

При такой схеме теплее всего будет на верхних этажах, если говорить о стояках, то самым теплым будет тот, который расположен ближе к началу раздачи. Все объясняется схемой движения теплоносителя: горячий теплоноситель из котла поднимается вверх, распределяясь по трубопроводу подачи, затем опускается вниз, омывая первый радиатор, на котором часть тепла теряется. Чуть остывшая вода подается в следующий, и так до поступления в обратную магистраль. На каждом отопительном приборе теряется часть тепла, и до нижних радиаторов доходить может чуть теплая вода.

Радиаторы подключаются с байпасом или без него. Он играет ту же роль, что и в вертикальных – при наличии шаровых кранов дает возможность ремонта, а при наличии игольчатого крана на байпасе позволяет регулировать температуру каждого радиатора. При наличии байпасов и игольчатых кранов можно сбалансировать систему – в верхние отопительные приборы подачу ограничить, а на нижние открыть больше.

Особенности организации системы

Следует понимать, что для стабильной циркуляции теплоносителя требуется более тщательный и внимательный подход к этапам проектирования и монтажа. Любая ошибка станет причиной появления воздушных пробок, которые естественной системе отопления пробить будет проблематично.

Исходя из этого, выделим ряд основных особенностей, которые необходимо учитывать при выборе такого способа отопления в частном доме.

Использование труб большего диаметра

Учитывая то, что в подобной системе отопления перепад давления на подаче теплоносителя и линии обратки минимален, движущаяся вода испытывает довольно ощутимое сопротивление. По этой причине появляется необходимость использовать трубы большего диаметра. В системах отопления частного дома с принудительной циркуляцией такой потребности нет.

Чаще всего при монтаже используют материалы следующего диаметра:

• При подключении к котельному оборудованию ставят трубы 50 мм.
• Для подводки к группе радиаторов используют трубу 32 мм.
• Для подключения отдельных радиаторов обычно применяют трубы 20 мм.

Соблюдение уклонов горизонтальных магистралей

Уклон — еще один важный показатель, который важно соблюдать, монтируя естественное отопление. Благодаря ему создаются более благоприятные условия, позволяющие обеспечить перемещение теплоносителя самотеком

Нарушение уклона приводит к повышению сопротивления сети, добиться в таком случае нормальной работы системы практически нереально.

Разница температуры теплоносителя в подающей и обратной магистралях

Этот показатель не имеет значения для отопления одноэтажного дома с принудительной циркуляцией. А вот для естественной он очень важен. Чем больше разница температуры, тем меньше плотность горячего теплоносителя. Благодаря этому, охлажденной воде из обратной магистрали легче вытолкнуть его в систему.

Монтаж расширительного бака открытого типа

Расширительный бак служит предохранительным устройством, позволяющим избежать повышения давления в системе и предотвратить ее разрыв. Естественное отопление предполагает установку такого бака в самой верхней точке сети. Причем он должен быть открытого типа, то есть сообщаться с окружающей атмосферой.

Установка котла

Рекомендуется таким образом, чтобы патрубок обратки находился как можно ниже уровня отопительных приборов первого этажа. За счет этого обеспечивают больший перепад давления в сети, благодаря чему естественный поток теплоносителя будет преодолевать меньшее сопротивление.

В большинстве случаев котельное оборудование устанавливают в специальных помещениях, уровень которых ниже по сравнению с жилыми комнатами. При принудительной циркуляции такой необходимости нет, как пример можно привести системы автономного отопления в квартирах, в которых все оборудование смонтировано практически на одном уровне.

Типы систем для такой циркуляции

В зависимости от особенностей планировки дома, наличия чердачных помещений и ряда других факторов, естественная циркуляция теплоносителя в системе отопления может быть обеспечена при монтаже нескольких отличающихся схем разводки труб:

Однотрубная — известна как «ленинградка». Один из наиболее дешевых вариантов разводки, который требует прокладки только одного кольца труб. Это сокращает расход материалов

Отличается тем, что все отопительные приборы врезаются параллельно основному кольцу отопления. Обращаем внимание, что помимо расширительного бака такая система требует установки кранов для стравливания воздуха, а также дополнительных балансирующих устройств, позволяющих уравновесить температуры во всех радиаторах.

Двухтрубная — наиболее распространенная схема разводки, предполагающая прокладку двух контуров труб, на обратку и подачу. Используется как для принудительной, так и для естественной циркуляции

Несмотря на увеличенный расход материалов такая система будет работать более эффективно. Она позволяет обеспечить более равномерный нагрев радиаторов. Обращаем внимание! Особое значение имеет соблюдение уклонов. Рекомендована такая разводка для домов с большой площадью.

Лучевая — Эта система становится все более популярной. Она предполагает разводку к каждому радиатору двух труб — подачи и обратки. Благодаря этому удается регулировать температуру каждого теплового прибора в отдельности, отключать аварийные участки независимо от остальной сети. Но стоит отметить, что по расходу труб — это один из самых емких способов разводки при монтаже.

Новые однотрубные теплосистемы многоквартирных домов

Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.

Радиаторный узел с термостатом.

Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:

• автоматическим режимом стабилизации заданной температуры в каждой комнате;
• общей экономией энергии в теплосистеме;
• возможностью скрытой прокладки труб;
• поквартирным учетом тепла.

Оценим однотрубный вариант отопления по этим критериям.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

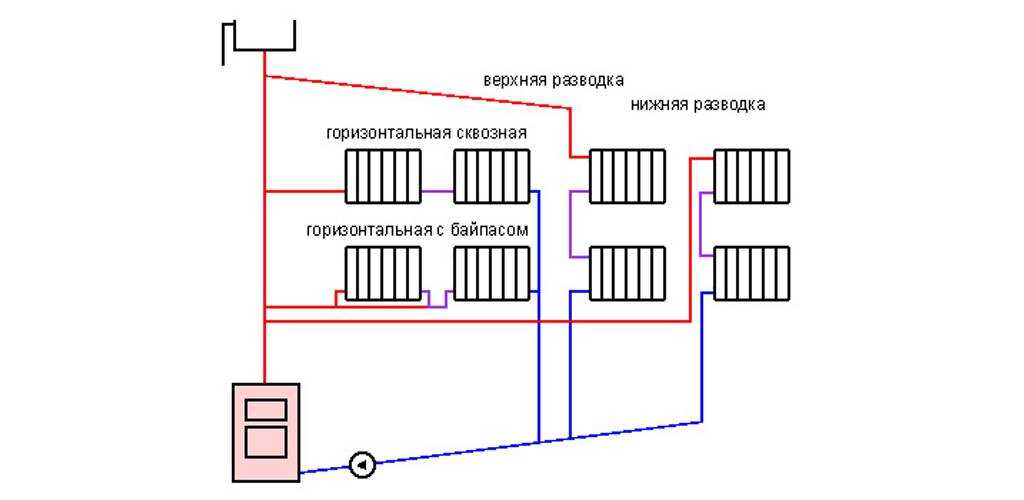

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Преимущества и недостатки однотрубных систем отопления

Частое использование однотрубных систем при устройстве отопления можно объяснить наличием таким преимуществ:

• экономия при покупке комплектующих и материалов. Для однотрубной разводки нужно примерно на 30-40% меньше длины труб по сравнению с двухтрубной системой;
• простота монтажа. Для оборудования такой системы не требуется специальных навыков, справиться с монтажными работами можно без помощи строительной бригады. Временные затраты на установку также будут минимальными.
• долговечность и надежность. Простота схемы однотрубного отопления объясняет отсутствие проблем, связанных с регулировкой и настройкой системы в процессе эксплуатации.
• эстетичность. Магистральную трубу спрятать достаточно просто — в напольное покрытие или под плинтус, так как она в большинстве случаев будет проходить вдоль пола. Перед укрытием трубы необходимо позаботиться о её теплоизоляции.

Использование системы с принудительной циркуляцией имеет и некоторые негативные моменты:

• отсутствие равенства температур воды во всех участках контура. Температура радиатора, находящегося ближе к котлу, будет более высокой, чем температура каждого последующего сегмента в цепи. Радиатор, находящийся ближе всего к котлу с обратной стороны, в итоге, будет самым холодным.
• невозможность врезки в однотрубную систему контура «теплого пола».

Подвод труб к батарее в однотрубной системе легко спрятать в пол или стену, чтобы помещение выглядело эстетично

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Открытая и закрытая система отопления

В целях компенсации излишнего давления теплоносителя и минимизации его резких скачков в системе присутствует расширительная емкость. При нагревании жидкости, ее объем возрастает, а излишки уходят в бак. По мере остывания, жидкость вновь возвращается в систему. Различают два вида таких конструкций.

Расширительный бак открытого типа

Открытая (полностью, либо частично) емкость устанавливается сразу после котла в наивысшей точке магистрали. Для страховки от переполнения монтируется отвод, по которому излишки теплоносителя выводятся на улицу, либо в канализацию.

В одноэтажных строениях расширительный бак удобно устанавливать на чердаке. Если чердак не отапливается, бак следует дополнительно утеплить.

В таких схемах горячий теплоноситель постоянно контактирует с воздухом, что приводит к испарению и, как следствие, появлению ряда негативных моментов:

• Объем воды в баке придется постоянно контролировать, а при необходимости – пополнять.
• Трубопровод должен идти под уклоном, чтобы воздушные пробки стравливались в бак.
• В качестве рабочей среды можно использовать не все жидкости. Так, антифриз при испарении выделяет вредные для здоровья химические соединения.
• Кислород приводит к образованию коррозии на металлических элементах теплосистемы.

Впрочем, у таких решений имеются и явные преимущества:

• Отпадает необходимость контроля уровня давления.
• Пополнять объем теплоносителя очень просто.
• Незначительные протечки не будут препятствием для нормального функционирования системы.

Расширительный бак закрытого типа

Емкость выполняется в виде прочного герметичного бака, внутреннее пространство которого разделено на два отсека. Один соединен с магистралью, другой – заполнен воздухом. Нагреваясь, жидкость увеличивается в объеме и продавливает мембрану, сжимая воздух в камере. При охлаждении, напротив, давление жидкости падает и уже мембрана давит на теплоноситель, вытесняя его обратно в трубопровод.

Закрытую емкость допускается устанавливать на любом участке теплосистемы, но чаще это делается на обратной ветке, перед котлом. В этом месте узел проще контролировать и обслуживать.

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство магистрали обходится минимальным количеством труб;
• Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
• Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
• Простая и надежная конструкция;
• Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Расширительный бак и группа безопасности

Емкость необходима для компенсации избыточного давления, возникающего при расширении нагретой жидкости. Она бывает:

1. Открытой. Устройство предназначено для систем с естественной циркуляцией. Располагать его следует в самой высокой точке конструкции. Форма изделия овальная или прямоугольная, а изготавливается оно из пластика, чистового металла. Кроме регулировки давления в системе, бак такого типа дает возможность восполнить количество теплоносителя при его утечке.
2. Закрытой. Емкость используется в открытых и закрытых отопительных системах вне зависимости от типа циркуляции теплоносителя. Она увеличивает срок эксплуатации контура, так как риск появления коррозии внутри труб или радиаторов минимален. Так как бак является полностью герметичным, то для сброса воздуха примеряются автоматические или ручные клапаны.
3. Мембранной. Полностью автоматизированное современное устройство. Для его установки не требуется дополнительное помещение или поиски наивысшей точки. Изделие помещается в корпус котла.

Группа безопасности – набор устройств, которые служат для устранения избыточного давления в отопительной системе. Оно, в свою очередь, приводит к разрывам труб, поломке запорной арматуры и других элементов конструкции. В состав группы безопасности входит манометр, автоматический отводчик воздуха и предохранительный клапан.

При выборе нужно обращать внимание на то, что клапан и манометр рассчитаны на определенное рабочее давление, которое не должно быть превышено

Экономит ли однотрубная система отопления с принудительной циркуляцией энергию?

В двухтрубном варианте отопления теплоэнергия напрямую экономится. При перегреве помещений термостаты уменьшают расход теплоносителя через отопительные приборы, одновременно уменьшается его проток по стоякам, т.е лишний его объем по трубам не циркулирует.

В однотрубной теплосистеме с термостатами при перегреве помещений (когда закрываются их клапаны) общая принудительная циркуляция жидкости не снижается – она просто не попадает в батареи, и, соответственно, не остывает в них. Теплоэнергия здесь не экономится, но и не расходуется понапрасну, оставаясь в стабильном объеме нагретого теплоносителя. Но его температура в «обратке» повышается, что ведет к росту потерь в трубопроводах. Впрочем, в теплопунктах многоквартирных домов от «обратки» запитан теплообменник ГВС (при его наличии), в котором вода остывает перед возвращением в котельную.

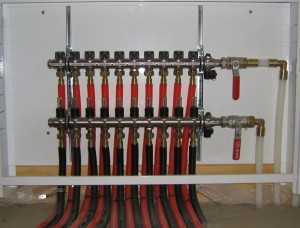

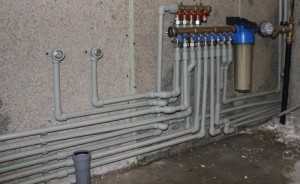

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» циркуляционного насоса недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

1. система с принудительным движением (ПЦ);
2. система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.
