Отопление на два крыла с насосом

5 Подготовительные мероприятия

Перед тем как приступать к установке насоса, необходимо внимательно познакомиться с этапами работ. На начальном этапе нужно подготовиться к монтажу. Для чего потребуется приобрести фильтр грубой чистки и разъемные резьбы. Прежде чем устанавливать насос, необходимо подготовить обратный клапан, который нормализует работу системы отопления. Для монтажа также может потребоваться:

набор отверток;
комплект ключей;
запорная арматура;
труба, сечением равная диаметру основной магистрали;
плоскогубцы.

Необходимо предварительно определить место установки. Современное насосное оборудование может устанавливаться не только на трубопровод для подачи теплоносителя, но и на обратную трубу. Если было принято решение установки агрегата на часть трубопровода между прямой и обратной трубой, то необходимо убедиться в способности устройства выдерживать сильный напор горячей воды. Нужно также не забывать, что в домах, где в помещениях установлены «теплые полы», устройство для нагнетания устанавливается на участке подачи горячего теплоносителя. Так можно не допустить появления воздуха в трубопроводе.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Схема подключения батарей

В двухтрубном отоплении применяется один из трех вариантов подключения батарей: диагональный, односторонний или нижний. Оптимальным способом считается диагональное подключение. Так можно достичь максимальной отдачи тепла от отопительного оборудования (до 98% от номинала).

Схема подключения радиаторов

При всех различиях между разными типами подключения радиаторов все они применяются на практике, но с разными задачами. К примеру, подключение по нижнему принципу не отличается высокой производительностью, но это хороший вариант, если трубопровод нужно расположить под полом.

Замаскированную закладку труб можно использовать также в диагональной и односторонней схеме, однако в этих случаях на поверхности останутся значительные участки труб, которые можно спрятать разве что под отделкой стен.

https://youtube.com/watch?v=vkXy8qoEukQ

Подключение радиаторов бокового типа используется при количестве секций, ограниченном 15 единицами – тепловые потери в этом случае практически отсутствуют. Если же секций больше 15, понадобится диагональное подключение, так как только такой способ обеспечит нормальную циркуляцию теплоносителя и отдачу тепла.

Самой рациональной системой отопления является та, в которой теплоноситель становится горячим благодаря работе двух или трех котлов. При этом они могут быть одинаковыми по мощности и типу. Такая рациональность объясняется тем, что один теплогенератор работает на полную мощность лишь несколько недель в году. В другое время нужно уменьшать его производительность. А это приводит к падению его КПД и увеличению расходов на отопление.

Несколько объединенных в одну систему отопления котлов позволяют более гибко управлять работой обвязки без потери КПД, так как достаточно отключить одно или два устройства. Кроме этого, в случае поломки одного из них, система продолжает поднимать температуру в доме.

Особенности тупиковой магистрали: что это такое

Тупиковая система отопления представляет собой двухтрубную схему. Однотрубная магистраль является замкнутой. Тупиковую систему выдает движение теплоносителя от радиатора и обратно. Такая схема предполагает направление жидкости по подающим трубам в одном направлении, пока не попадет в батарею. Там теплоноситель отдает тепло и движется в обратный трубопровод обратно в котел.

Чаще всего тупиковую схему применяют при принудительном движении теплоносителя, так как в этом случае используется меньший диаметр труб. Но все чаще встречаются системы с естественной циркуляцией жидкости и применением верхней разводки. Тупиковые системы считаются наиболее простые и экономичные в исполнении и использовании.

Виды двухтрубных систем:

Попутная;
Лучевая.

Оценивая гидравлику, такие варианты считаются лучше тупиковой системы. Попутное движение теплоносителя подразумевает его направление в одну сторону после выхода из радиатора. Хорошая сбалансированность сети соблюдается благодаря соблюдению одинакового расстояния входного и обратного трубопровода.

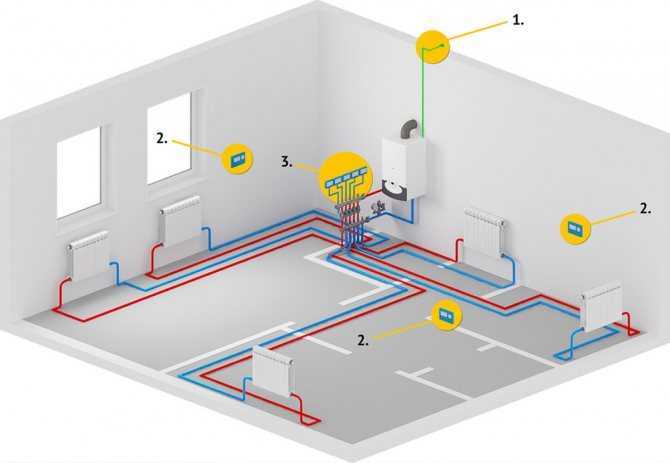

Лучевую (коллекторную систему) проще всего использовать и регулировать. Но ее обустройство обойдется наиболее дорого. Но данный вариант может идеально вписаться в коттедж с большой площадью.

Преимущества и недостатки

Начнем с недостатков:

Главный минус двухтрубного принципа – это повышенный расход материалов. Однако этот недостаток нивелируется тем, что при такой схеме используются трубы меньшего диаметра. То же самое можно сказать о размерах фитингов. Меньше размеры – меньше затраты материалов, а значит, и цена.
Другой недостаток подобной схемы отопления – увеличенные затраты труда. Это естественно, так как труб вдвое больше.
Отсутствие возможности ремонта батарей без остановки всей системы. Исправить положение можно, если расчет двухтрубной системы отопления предусматривает наличие возле всех отопительных приборов шаровых кранов (как на подаче, так и на обратке). После перекрытия кранов можно провести ремонт батареи или полотенцесушителя.

К преимуществам двухтрубного отопления можно отнести следующие факты:

На каждую батарею можно установить терморегулирующую головку, благодаря чему баланс в системе будет поддерживаться автоматически. При однотрубном устройстве реализовать управление на отдельных радиаторах сложно, так как понадобится байпас с трехходовым или игольчатым краном, что сделает систему значительно дороже и сложнее.
В противоположность однотрубному устройству в двухтрубной системе во все отопительные элементы подается вода одинаковой температуры — непосредственно из котла. Интенсивность подачи воды регулируется термостатическими головками и кранами, поэтому проблемы с напором исключены.
Небольшие потери давления и значительно более простая реализация отопления, основанного на самотеке. Если понадобятся насосы для принудительной циркуляции, можно использовать оборудование меньшей мощности, чем в случае с однотрубными системами.

Как сделать отопление на три крыла. Что собой представляет двухтрубная система отопления. Устройство и элементы двухтрубной системы отопления

Двухтрубная система отопления получила название, исходя из принципа, используемого при ее организации. Такая система оснащена двумя трубами: по одной трубе нагретый теплоноситель направляется в батареи, по другой остывшая вода из отопительных элементов подается обратно в котел.

Двухтрубные системы совместимы с котельным оборудованием, работающим на всех видах топлива, могут оснащаться как естественной, так и принудительной циркуляцией теплоносителя. Монтаж двухтрубных систем возможен как в малоэтажных, так и в многоэтажных зданиях.

Преимущества и недостатки

Начнем с недостатков:

Главный минус двухтрубного принципа – это повышенный расход материалов. Однако этот недостаток нивелируется тем, что при такой схеме используются трубы меньшего диаметра. То же самое можно сказать о размерах фитингов. Меньше размеры – меньше затраты материалов, а значит, и цена.
Другой недостаток подобной схемы отопления – увеличенные затраты труда. Это естественно, так как труб вдвое больше.
Отсутствие возможности ремонта батарей без остановки всей системы. Исправить положение можно, если расчет двухтрубной системы отопления предусматривает наличие возле всех отопительных приборов шаровых кранов (как на подаче, так и на обратке). После перекрытия кранов можно провести ремонт батареи или полотенцесушителя.

Схема двухтрубной системы

К преимуществам двухтрубного отопления можно отнести следующие факты:

На каждую батарею можно установить терморегулирующую головку, благодаря чему баланс в системе будет поддерживаться автоматически. При однотрубном устройстве реализовать управление на отдельных радиаторах сложно, так как понадобится байпас с трехходовым или игольчатым краном, что сделает систему значительно дороже и сложнее.
В противоположность однотрубному устройству в двухтрубной системе во все отопительные элементы подается вода одинаковой температуры — непосредственно из котла. Интенсивность подачи воды регулируется термостатическими головками и кранами, поэтому проблемы с напором исключены.
Небольшие потери давления и значительно более простая реализация отопления, основанного на самотеке. Если понадобятся насосы для принудительной циркуляции, можно использовать оборудование меньшей мощности, чем в случае с однотрубными системами.

Классификация оборудования

Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.

Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.

Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.

Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которым

Две основные схемы отопительной системы

Схемы отопления зданий можно условно подразделить на:

однотрубные;
двухтрубные.

Кроме этого каждая система подразделяется на составляющие согласно физической схеме размещения. Так, например, однотрубная система отопления бывает звездообразной, лучевой и коллекторной.

Простая однотрубная схема

Однотрубная система отопления (соединения радиаторов) является классической. Практически все многоэтажные дома, кроме возведенных в последние годы, имеют именно такую схему. Ее можно найти, как в хрущевке, так и в новом строении.

Основные преимущества такого построения:

более простой монтаж, чем в других вариантах отопления;
естественная циркуляция теплоносителя;
экономия материала и труб.

Для повышения эффективности такой системы часто устанавливается циркуляционный насос. Благодаря увеличению скорости потока теплоносителя возможно применение труб меньшего размера.

К сожалению, популярная ранее однотрубная система обладает рядом недостатков:

использование труб большого диаметра;
затраты большого количества топлива;
нет возможности регулировок радиаторов;
затраты на электричество, в случае использования принудительной циркуляции теплоносителя.

Более эффективный вариант можно реализовать, используя двухтрубную схему. В этом случае теплоноситель проходит параллельно через каждую батарею и по прямой тепломагистрали. При этом увеличивается количество используемых труб, но значительно повышается общая эффективность системы.

Двухтрубная схема соединения радиаторов отопления

Рассмотрим главные преимущества двухтрубных схем:

универсальность применения, как в одноэтажных, так и в многоэтажных зданиях;
равномерный прогрев всех радиаторов в системе;
малый диаметр труб для тепловых линий;
точная регулировка теплоотдачи каждого радиатора.

Принцип работы

Тупиковая схема отопления является наиболее распространенной схемой. Ее принципиальным отличием от попутной системы является то, что движение теплоносителя по подающей и обратной магистрали осуществляется в разных направлениях.

Поток горячего теплоносителя движется по подающей магистрали от котла по направлению к радиаторной системе. Теплоноситель заходит в радиатор, отдает свое тепло и выводится в обратную магистраль, по которой движется сразу в обратном направлении — к котлу.

Чаще всего двухтрубная тупиковая система отопления работает при обогреве частного дома с использованием принудительной циркуляции теплоносителя с нижней разводкой. Такая схема дает возможность использовать трубы меньшего диаметра, значительно уменьшает инертность системы. Кроме того, она является применимой даже при значительной протяженности трубопроводов.

В то же время, тупиковая схема позволяет реализовать и самотечную систему с верхней разводкой. Такие системы выбирают, главным образом, за их энергонезависимость. В подключении к электросети нет необходимости, поскольку не используется циркуляционный насос.

Типы разводки системы отопления

Трубы могут быть смонтированы вертикально или горизонтально. Вертикальные системы нагрева имеют ряд преимуществ, среди которых следует выделить однотипность труб и создаваемую большую разницу давления теплоносителя на входе и на выходе соответственно.

Вертикальная двухтрубная система отопления с верхним вариантом разводки удобнее и проще в монтаже. Прокладка трубопровода не зависит от планировки здания. Большую часть труб отопительной системы можно спрятать в чердачном пространстве, скрыть подвесными потолками. Подобное расположение труб отопления часто используется в многоэтажных объектах, где необходимо обеспечить хороший прямоток в трубопроводе, при большом количестве радиаторов. От высоты стояка в данном случае зависит интенсивность циркуляции теплоносителя в трубопроводе.

По расположению трубопроводов двухтрубные системы отопления бывают вертикальные и горизонтальные, с верхней, нижней или комбинированной разводкой. Вариант с верхним подключением более затратный. В каждой отапливаемой комнате придется выводить на всем протяжении стеновых панелей две трубы, прямой подачи тепла и обратку. Эстетики в этом мало, существенно увеличивается длина трубопровода.

Двухтрубная система отопления с нижней разводкой выглядит предпочтительнее, несмотря на большее количество изгибов труб, мест подключения и растянутость коммуникаций.

Радиаторы при горизонтальной установке с нижним вариантом подключения можно легко спрятать за декоративными экранами. Свой дом в таком случае можно соответствующим образом декорировать, используя разнообразные элементы дизайна. Трубопровод с нижней разводкой легко спрятать в стеновые панели, или стяжку пола.

Плюсы и минусы двухтрубного варианта

С системой отопления в две трубы функционировать могут любые нагревательные котлы на разном виде топлива. При этом циркуляция теплоносителя бывает самотечной или принудительной. Монтируют двухтрубные системы в зданиях разной этажности.

Основной их недостаток связан со способом организации передвижения носителя тепла. По сравнению с однотрубной отопительной конструкцией потребуется большее количество трубной продукции. Расходы на приобретение стройматериалов будут выше, но не намного, поскольку для прокладки двухтрубной системы задействуют трубы и фитинги, имеющие меньший диаметр. А вот времени на выполнение монтажа потребуется действительно больше.

Но вышеописанные отрицательные моменты компенсируются тем, что при прокладке двухтрубной системы отопления на каждый радиатор можно поставить терморегулирующую головку, которая позволяет легко сбалансировать работу конструкции в автоматическом режиме, что недоступно при использовании однотрубного варианта.

На данном устройстве нужно выставить требуемую температуру теплоносителя, и она будет все время поддерживаться с незначительной погрешностью (ее точная величина зависит от модели прибора).

При эксплуатации однотрубной системы имеется возможность регулировать рабочий режим каждого из радиаторов в индивидуальном порядке. Для этого потребуется установить байпас с трехходовым или игольчатым краном, а данное мероприятие усложнит конструкцию и повысит ее стоимость, что сведет на нет экономию как денег на приобретение комплектующих деталей, так и времени на проведение работ.

Еще одним недостатком двухтрубной системы считается невозможность произвести ремонт радиаторов без остановки их функционирования. Чтобы избавиться от этого неудобства, возле каждой батареи на подаче и обратке ставят шаровые краны. Их наличие позволяет перекрыть подачу теплоносителя, снять прибор и отремонтировать его. Все остальные элементы теплоснабжающей конструкции смогут функционировать по-прежнему сколько угодно времени.

У обогрева помещений посредством двухтрубной системы имеется значительное преимущество перед однотрубной: на каждый из радиаторов от котла одновременно поступает горячая вода одинаковой температуры. Несмотря на то, что теплоноситель стремиться двигаться по пути минимального сопротивления и не идти дальше первой батареи, решить проблему может использование термоголовок или кранов, регулирующих интенсивность водяного потока.

Среди других преимуществ следует отметить:

минимальные потери давления в системе;
легче организовать самотечное теплоснабжение;
применение насосных установок меньшей мощности, если используется принудительная циркуляция теплоносителя.

Принцип работы

Подключение радиаторов в двухтрубной системе

При обустройстве двухтрубной отопительной конструкции подключать радиаторы можно односторонним, нижним, диагональным (перекрестным) способом. Лучшим считается последний вариант. При перекрестном подключении теплоотдача от отопительного прибора достигает 95-98% от номинальной мощности батареи.

Для каждого варианта подключения потери тепла отличаются, но их всех применяют, правда, в разных ситуациях. Нижний вариант встречается, когда трубопроводы прокладывают под полом. Радиаторы при скрытой прокладке можно подключать согласно другим схемам, но тогда будут видны немалые участки труб.

Боковое подсоединение практикуют, когда количество секций не превышает 15, если их количество больше, тогда применяют диагональный вариант – в противном случае пострадает величина теплоотдачи и скорость циркуляции.

С учетом вышесказанного, следует отметить, что до того, как подключить двухтрубную систему отопления, нужно определиться с ее схемой монтажа, поскольку от этого зависит количество необходимых материалов и, конечно же, стоимость работ.

Схема подключения батарей

Отопительная система с двумя крыльями

И все же, монтаж двухтрубной системы отопления чаще осуществляется по тупиковому принципу. Причина в том, что в попутных схемах обратная магистраль имеет большую протяженность и монтажные работы сложнее. К тому же при небольшом контуре отопления отдачу тепла от каждой батареи вполне можно сбалансировать.

В случае же с большим контуром, его можно разделить на пару крыльев. Однако следует помнить, для создания системы с двумя крыльями нужно исходить из технической допустимости ее построения. В обоих контурах нужно устанавливать вентили для регулирования мощности подачи теплового носителя. Без вентилей провести балансировку не получится.

Нюансы монтажа отопительных систем

Выбрав нужное количество радиаторов, котел и вариант подключения, можно непосредственно заниматься сборкой всех элементов в единую стройную систему. В первую очередь необходимо правильно выбрать место для котла

Для эффективной работы важно поместить агрегат как можно ниже

Установка радиаторов

На следующем этапе реализации схемы отопление своими руками устанавливаются радиаторы. Как видно на фото вверху, удобнее использовать батареи с вентилями на входе и обратке. В первую очередь их устанавливают под окнами. Это делается не просто так, а потому что теплый воздух, обдувая окно, позволяет отодвинуть точку росы.

Инструкция по закреплению батарей очень проста:

определяется место монтажа, исходя из следующих размеров — не менее 5 см от стены, не менее 5-10 см от пола и не менее 5-10 см до края подоконника;
выбираются и устанавливаются кронштейны исходя из веса и размера радиатора, особенно надежно и глубоко устанавливаются кронштейны под чугунные варианты;
стена за радиатором по возможности отделывается, так как после установки системы, возможности снять батареи не будет;
устанавливаются клапаны для стравливания воздуха, если таковых не имеется в комплекте.

Если вы сомневаетесь в своих силах, не стоит делать монтаж на авось. Существуют учебники и советы на видео. В крайнем случае, всегда можно обратиться к профессионалам своего дела.

После выбора места под котел и его установки, разметки и монтажа радиаторов, устанавливаем циркуляционный насос, если он имеется в схеме

Перед помпой важно поставить фильтр грубой очистки, для предотвращения попадания в систему механических частиц. С обеих сторон нужно установить два вентиля или крана, для возможности снятия насоса без слива воды из системы

Расширительный бак и его замена

В случае монтажа системы отопления с естественной циркуляцией, в самой верхней точке устанавливается расширительный бак. Чаще всего он ставиться на чердаке и утепляется в зимнее время года.

Также существуют схемы монтажа отопления без расширительной емкости. Вместо нее применяют блок безопасности и гидроаккумулирующий бак. Бак устанавливают на обратной тепломагистрали у котла. Блок безопасности ставят там, где должен быть расширительный бак. Через воздушный клапан блока происходит стравливание воздуха в нужный момент.

Монтаж труб

После установки всех элементов системы производится соединение их в общую конструкцию при помощи труб.

Инструмент, используемый для монтажа, будет зависеть от выбранного материала трубы, а их можно выделить три основных:

металлические;
металлопластиковые;
ПВХ, полипропиленовые или из сшитого полиэтилена.

Каждый материал имеет свои плюсы и минусы, и, конечно, соотношение «Цена — качество».

Основные характеристики и виды оборудования

Циркуляционные насосы характеризуются двумя основными параметрами:

расходом жидкости за выбранный промежуток времени. Зависит от диаметра труб в системе и мощности котла отопления;
уровнем напора. Обозначает высоту подъема жидкости в системе.

Если котел недостаточно мощный и плохо прогревает всю площадь помещения, устанавливается циркуляционный насос. Оборудование может быть сухого типа, когда отсутствует контакт ротора и перекачиваемой жидкости. Такая разновидность насосов имеет высокий КПД (до 80 %), но производит много шума. Вторая категория – мокрые устройства, где ротор погружен в теплоноситель. Они подходят для использования в частных домах, квартирах, поскольку работают тихо, долговечны и компактны. Но уровень КПД составляет только 50 %, а возможность перекачки питьевой воды отсутствует.

Тупиковая и попутная системы в две трубы

К тупиковой относится отопительная конструкция, в которой теплоноситель в трубопроводах подачи и обратки движется в противоположных направлениях. Система с попутным передвижением получила название петля или схема «Тихельмана» – ее проще сбалансировать и настроить, особенно при большой протяженности сети.

Если в ней установлены радиаторы, имеющие одинаковое число секций, тогда она будет сбалансированной автоматически в отличие от тупикового варианта, когда на каждой батарее требуется установка игольчатого вентиля или термостатического клапана.

Даже, когда в схеме двухтрубной системы отопления «Тихельмана» радиаторы имеют разное количество секций и все равно нужно использовать вентили/клапаны, то сбалансировать ее будет проще, чем тупиковую, особенно при достаточной протяженности.

Чтобы выполнить балансировку двухтрубной конструкции с разнонаправленным потоком теплоносителя, на первом отопительном приборе следует максимально сильно прикрутить вентиль. Возможно даже возникновение ситуации, когда его нужно будет закрыть так, что теплоноситель перестанет туда поступать. Тогда предстоит выбор: или не будет греть в сети первый радиатор, или последний, иначе теплоотдачу не удастся отрегулировать.
