Паровое отопление в частном доме и на даче на базе печи или котла

Виды систем отопления

Существует несколько разновидностей систем отопления, среди которых нужно выбрать ту единственную, которая наибольшим образом подходит для вашей дачи. В первую очередь системы отопления разделяются по типу используемого теплоносителя, и в этой связи их можно разделить на следующие виды:

• водяные системы отопления, которые в качестве теплоносителя используют воду. Такие системы получили широкое распространение в многоквартирных домах и в частных домостроениях, где не существует проблем с водоснабжением. Что касается дачных домов, то с этим здесь часто возникают проблемы;
• электрическое отопление – наиболее распространённый способ организации отопления дачного дома. Это связано с тем, что электричество здесь является самым доступным и часто обогрев помещений производится напрямую, по принципу конвекции воздуха;
• воздушное отопление, которое используется очень часто, однако для этого обычно требуется большая площадь, чего во многих дачных домах недостаточно;
• паровое отопление, которое для дачных домов, расположенных часто вдали от основных магистралей, используется очень редко.

Учитывая особенности дачных строений, которые часто расположены на большом удалении от цивилизации, самым идеальным вариантом в этом случае является использования оборудования, работающего с использованием электроэнергии. В отличие от систем газоснабжения, вряд ли сегодня можно найти район, который бы не имел электроснабжения. Большие перспективы в этом отношении имеют электрические устройства, работающие автономно. Это инфракрасные излучатели и длинноволновые обогреватели.

В том случае, если владельцам дачного дома повезло, и он находится возле газопровода, то единственным правильным решением в этом случае будет монтаж системы отопления, где основные устройства используют тепловую энергию, полученную от сгорания природного газа. Следует отметить, что природный газ сегодня является самым дешёвым видом топлива, и отопление на даче, отапливаемой газом, будет стоить недорого.

Сегодня на рынке отопительного оборудования в широком ассортименте представлены котлы, работающие на твёрдом топливе. Системы отопления, работающие на таких котлах, используют энергию, получаемую при сжигании твёрдого топлива. Это преимущественно древесные материалы и каменный уголь. Отопление для дачи, работающее на твёрдом топливе имеет целый ряд преимуществ, среди которых доступность топлива и существенная экономия, особенно когда используются древесные опилки, стоимость которых является незначительной.

Особой популярностью среди твердотопливных котлов пользуются пиролизные или газогенераторные котлы, коэффициент полезного действия которых достигает 80%, а в некоторых случаях и того более. Они топятся дровами, древесными пеллетами и отходами деревообрабатывающего производства. Такие системы отопления используются, как основной, так и дополнительный источник теплоснабжения дачного дома.

Не очень часто, но, всё же, используются котлы, работающие на жидком топливе. Преимущественно это оборудование, где в качестве источника энергии используется дизельное топливо. Установка таких систем отопления требует наличия ёмкостей для хранения топлива и хороших подъездных путей. Учитывая эти особенности, котлы на жидком топливе используются очень редко, и чаще всего в качестве дополнительного источника тепла. Хорошей альтернативой является установка на газовые котлы форсунок, способных использовать одновременно два вида топлива.

В связи с постоянным удорожанием и частой недоступностью основных источников энергии, набирают популярность различные устройства, использующие альтернативную энергию, которая является возобновляемой, а, значит, никогда не иссякнет. Среди таких систем можно выделить те, которые работают от солнечных батарей и ветрогенераторов. Они используют, соответственно, энергию солнца и силу ветра. Большая заинтересованность сегодня также есть в системах, использующих энергию земли и воды. Такую возможность дают тепловые насосы, однако стоимость установки их очень большая.

Основные компоненты

Ключевой компонент системы — котел. Основным его предназначением считается преобразование воды в пар. В дальнейшем он переходит в трубопровод.

Котел должен быть достаточно мощным, чтобы потянуть одновременно два этажа

Элементами конструкции здесь считаются:

• система труб;
• коллекторы;
• барабан.

Паровое пространство

Здесь можно ставить дополнительное оборудование. Оно может быть полезно, если требуется сепарация пара. Интенсивный обмен между паром и водой — основа работы котла. Устройства для обогрева делят на водо- и жаротрубные. В последнем случае нагретые газы движутся в каналах труб, обустроенных в емкости с водой.

Водотрубные модификации работают по немного иному принципу. Здесь движется вода по каналам, построенным внутри камеры с газами. Сначала она нагревается, после чего начинает кипеть. Вода перемещается в естественном режиме внутри котла.

В любых разновидностях котлов действует одно и то же правило превращения воды в пар. Сначала жидкость проводят в резервуар, находящийся в верхней зоне устройства. Далее она перетекает в коллектор и поднимается в расположенный наверху барабан, перемещаясь через область нагрева. Внутри трубы формируется пар, идущий наверх. Он может двигаться сквозь сепаратор, где отделяется от жидкости. Дальше он переходит в паропровод.

Отопление можно без труда установить своими руками

В котле можно использовать различные варианты топлива. В соответствии с этими особенностями конструкция может быть видоизменена. Перемены могут касаться и типа работы камеры сгорания. Допустим, колосниковая решетка потребуется для тех случаев, когда задействуется твердое топливо. В то же время понадобятся особые горелки, если топливо газообразное либо жидкое. Смешанные варианты более удобны и практичны.

Радиаторы и система труб

Показатели температуры в паровой системе находятся в пределах +100…+130°С. По сравнению с водяными они намного выше. Вот почему для обустройства систем похожее оборудование применять не рекомендовано. Это касается труб из полипропилена и металлопластика. Предельные рабочие показатели указанных материалов лежат в пределах +90…+100°С, применять их строго запрещено.

Конденсат, образуемый внутри деталей, приводит к быстрому разрушению материала труб. Нельзя забывать, что сталь неустойчива к коррозии. Агрессивная среда теплоносителя усиливает этот недостаток. Необходимо соединение с помощью сварки, что требует больших временных и трудовых затрат. Лучше брать трубы из оцинкованной стали. Эти изделия противостоят повышенным температурам и предполагают использование резьбового метода для соединения. Такой подход существенно упрощает рабочий процесс. Единственное, что может послужить препятствием для приобретения таких изделий, — их высокая цена.

Еще одним идеальным вариантом считаются трубы из меди. Материал пластичный, не боится термического воздействия, прочный, не подвержен коррозии. Чтобы соединить медные компоненты, прибегают к пайке. Медный трубопровод долговечный, однако стоит дорого.

Когда недостатки превращаются в достоинства

Обычное паровое отопление используется на промышленных предприятиях и других аналогичного назначения объектах. Однако есть и другой вариант, когда оно может проявить с достаточной эффективностью свои лучшие свойства. Речь идет об отоплении на даче. Когда на ней не предусмотрено постоянное проживание в холодное время, важным становится быстрый прогрев помещений в момент приезда, а также скорость выполнения консервации системы при отъезде.

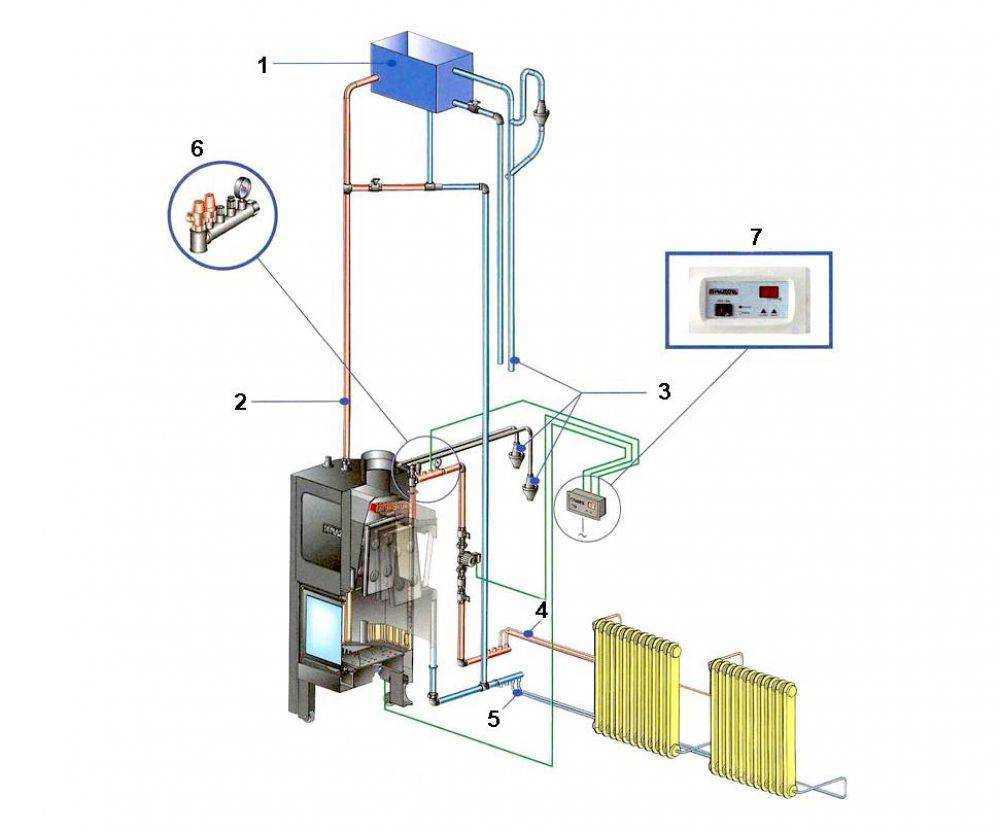

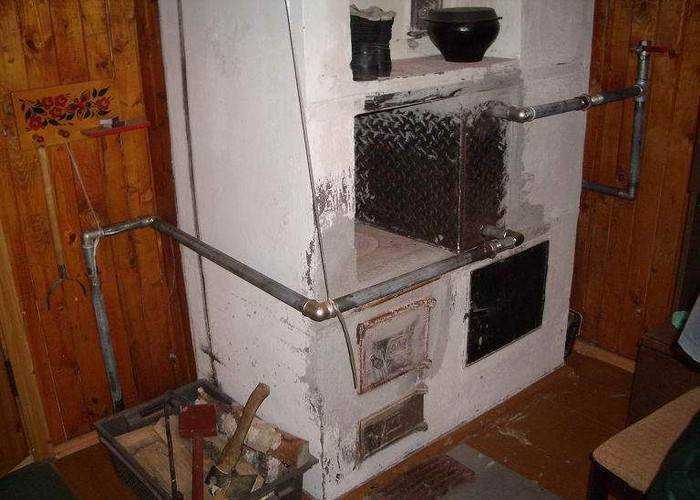

Другим достоинством является возможность обустройства парового отопления в дополнение к уже существующему печному. Если на даче есть обычная печка, то поместив в ее топку теплообменник, вы получите парогенератор, а уж пар можно подавать в радиаторы, расположенные в других помещениях. Таким образом без значительных затрат можно улучшить условия пребывания на даче в холодное время.

https://youtube.com/watch?v=Qw77CMqSUpM

При всех его достоинствах паровое отопление – не самый оптимальный вариант обогрева частного дома. Тем более, что действующие санитарно-гигиенические правила предусматривают его использование для нежилых и коммерческих предприятий. Тем не менее, некоторые его достоинства, в первую очередь достаточно низкие затраты на создание, способствуют его применению и в отдельных жилых сооружениях.

Дровяное отопление дачного дома

Если владелец дачи решил использовать твердое топливо, пиролизная печь — лучший выбор для небольшого помещения. Его можно установить в любом месте. Самое главное — соблюдать правила пожарной безопасности и правильно разместить дымоход. Промышленные модели имеют красивый внешний вид. Они не только не портят интерьер, но и могут украсить его. Кухни с теплообменниками — хороший выбор для квартир со сложной планировкой, поскольку благодаря естественной циркуляции теплого воздуха весь объем помещения может обогреваться достаточно и относительно равномерно.

Системы рециркуляции часто устанавливаются для повышения эффективности отопления. Он может обогревать многие помещения, даже те, которые занимают несколько этажей. Монтаж прост: прикрепите воздуховоды к трубам алюминиевой лентой, проведите их по комнатам и установите канальные вентиляторы. При желании вы можете выполнить установку самостоятельно, поскольку требуются лишь базовые навыки ремонта.

Существует множество различных типов плит, из которых можно выбрать подходящую. Они легко устанавливаются и просты в использовании. Они создают особую атмосферу комфорта и надежности. С эстетической точки зрения они выглядят очень приятно. Недостатком является то, что некоторые печи требуют относительно большого пространства для коттеджа, иногда даже для очень маленького дома, но они недостаточно компактны — особенно в случае кладочных печей.

Печное отопление — самое простое, надежное и широко распространенное. Печное отопление можно использовать в любом помещении и в любое время года, применяя различные виды топлива. Микроклимат в помещении может быть очень разным для разных типов печей, поэтому при выборе печи стоит быть внимательным. При выборе типа печи следует учитывать несколько факторов: ее назначение (отопление или приготовление пищи); материал, из которого она сделана, будь то кирпич или металл; толщину стен; систему воздуховодов и расположение труб; режим работы (отопление и приготовление пищи или только приготовление пищи летом); наличие камина и его сочетание с печью; объем отапливаемого дома.

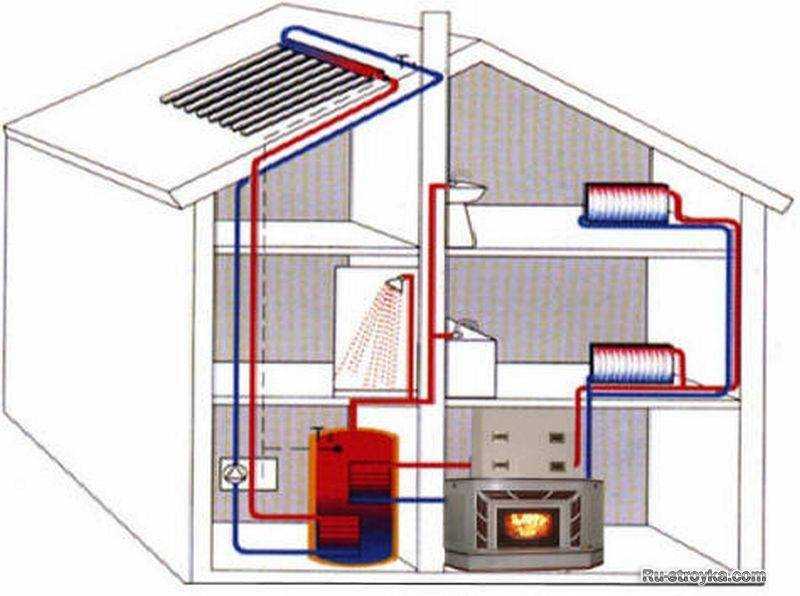

Отопление дачного дома с помощью котла с теплообменником (водогрейное отопление) сочетает в себе преимущества горячего водоснабжения и котельного отопления. Эта система характеризуется более высоким КПД (по сравнению с печным отоплением), рациональным расходом топлива и равномерным распределением тепла в отапливаемых помещениях дачного дома.

Газовая отопительная система

Дачный дом можно обогреть и при помощи газа, однако обязательным условием будет наличие газовой магистрали неподалеку. Обогреватели на основе газа считаются наиболее эффективными, так как за довольно короткий период они могут прогреть температуру в доме.

В случае если рядом с дачным домом не проходит газовая магистраль, есть альтернативный вариант ращения – это баллон с газом.

Для того чтобы организовать газовое отопление мансарды и других помещений в загородном доме, необходимо обладать определенными знаниями и навыками. Если сравнивать с печным отоплением, то газовое оборудование будет намного дороже. Однако на этом преимущества печного отопления заканчиваются. Газ считается более дешевым теплоносителем, также для него нет необходимости искать место для хранения. Его не нужно привозить и он будет доступен всегда, если подается от магистрали.

Твердотопливный котел

В этой установке топливом выступают дрова, уголь, кокс, торфяные брикеты. Отопление с помощью твердотопливного котла (рис. 4) — это автономное отопление для дачи. Преимуществом этого оборудования является дешевизна и распространение топлива. Это выход из положения, когда в поселке проблемы с электричеством и нет газификации.

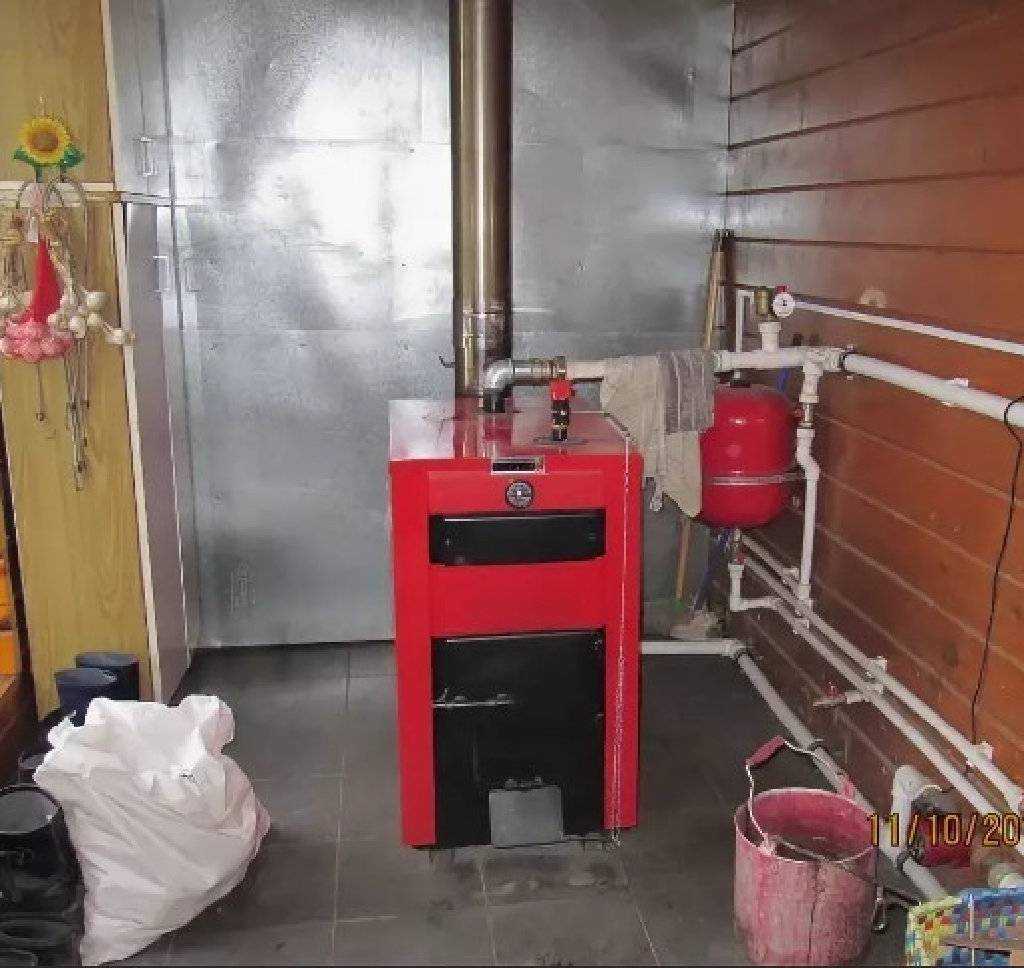

Рис. 4 Установка твердотопливного агрегата на даче

Новые модели твердотопливных автономных котлов имеют массу преимуществ. Они работают с любым теплоносителем (антифриз, вода), долго поддерживают температуру в доме благодаря специальному клапану и датчику. В этом котле больше времени между загрузками топлива. Отопление дачи дровами дешевый и эффективный вариант.

Очень важен в этом случае правильный монтаж дымохода, его высота указана в инструкции к модели котла. Установку можно произвести самостоятельно или под ключ.

Отопление газом

Если дача подключена к газовой магистрали, согреть помещение можно и при помощи газа. Газовые обогреватели имеют высокую теплоотдачу и могут прогреть дом за 15 минут. Из-за высокой теплоотдачи газовое оборудование может снабжаться аккумуляторами, которые будут накапливать излишки тепла и расходовать его после выключения газовой установки.

Лучше заранее обдумать различные варианты обустройства. Оборудование для отопления обойдется дороже, чем в случае с печью. Для установки газового отопления потребуется составить план и пригласить для его установки специалистов. Ведь неправильная эксплуатация газового оборудования может спровоцировать взрыв.

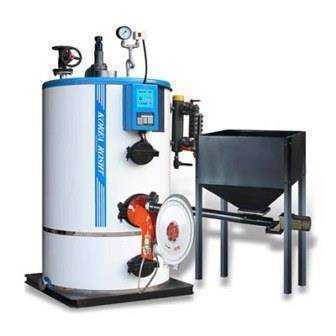

Особенности паровых котлов на твердом топливе

Паровые котлы на твердом топливе отличаются рядом неоспоримых достоинств:

Паровой котел на твердом топливе прибавляет собой оптимальный способ осуществления теплоснабжения в случае наступления перебоев с электричеством, а также при отсутствии центрального газоснабжения. Это делает его особенно необходимыми для мелких поселков, расположенных на окраинах.

Твердотопливные системы не нуждаются в постоянном обслуживании и способны работать в автоматическом режиме, поддерживая необходимую температуру работы системы отопления.

(См. также: Как изготовить котел на твердом топливе своими руками)

Высокая экономичность паровых твердотопливных котлов делает возможным создание автономной отопительной системы. Именно поэтому подобные котлы крайне востребованы в тех регионах, которые испытывают ряд проблем с подачей газа и электроэнергии.

Паровые котлы, работающие на твердом топливе, отличаются экологичностью. Стоимость топлива, используемого для поддержания его работы, довольно высока. Кроме того, оно отличается доступностью.

Насыщенность оборудования устройствами и датчиками, контролирующими его работу, значительно повышают безопасность эксплуатации.

(См. также: Твердотопливные котлы своими руками)

Можно извлечь немалую пользу также из использования отходов сгорания.

Котлы подобного типа способны работать в условиях повышенной запыленности, что делает возможным эксплуатацию в недостроенных домах, а также в домах, не имеющих внутренней отделки.

Термоизоляция в паровых котлах создается за счет применения материалов, не содержащих асбест.

Возможно применение некоторых типов котлов в системах принудительной и естественной циркуляцией теплоносителей.

Допустимо переоборудование паровых котлов, функционирующих на твердом топливе, для работы с другими видами топлива, легко осуществляя переход от одного на другой.

Прямоточный паровой котел не нуждаются в сложной эксплуатации.

Однако паровые котлы не лишены и недостатков:

Твердотопливные системы отличаются высокой скоростью сгорания топлива.

Также твердотопливные парогенераторы отличаются высокой опасностью возникновения пожара.

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Виды систем парового отопления

Однотрубный тип имеет свои недостатки, ближайшие радиаторы будут нагреваться существенно быстрее и интенсивнее отдавать тепло. Дальние батареи при произведении осмотра заметно меньше нагреваются, это относится к постройкам с большой площадью, в маленьких домах такая проблема замечается намного реже.

Двухтрубный вариант исполнения предполагает возврат конденсата по отдельной магистрали, чем обеспечивает полноценный и равномерный нагрев всех элементов, расположенных на разном расстоянии от оборудования. А также стоит рассмотреть три типа подключения.

Верхняя разводка

В этом случае трубы прокладывают выше радиаторов, от магистрали в зависимости от расположения приборов опускаются отрезки паропровода. Ниже батарей пускают систему для возврата конденсата, реализовать такую схему подключения достаточно просто. Из-за положительных характеристик подобный вариант стал популярным среди большинства потребителей.

Нижняя разводка

Сразу стоит заметить возможность возникновения гидроударов, конструкция достаточно часто теряет показатели герметичности. Это обусловлено движением пара и конденсата по одной и той же трубе, зачастую ее устанавливают немного большего диаметра, чем обычно. Располагается такая разводка ниже приспособлений для обогрева помещений в доме или на производстве.

Смешанный тип подключения

Чтобы сохранить все преимущества метода, трубы прокладывают сверху и немного выше уровня батарей, при таком расположении можно добиться максимального результата. Но не исключены случаи получения травм, ведь магистраль раскаляется до внушительных температур, просто облокотившись можно обжечься. Легкий доступ к трубам будет максимально опасен, если в доме проживают несовершеннолетние дети, но взрослым также нужно быть внимательными.
