Схема отопления двухэтажного дома

Классификация теплоснабжающих систем

В коттеджах, домах и просто одноэтажных зданиях устанавливают автономные системы отопления или те, которые зависят от внешних источников питания. Первые будут функционировать на сжиженном газе, на дизельном и твердом топливе. Вторые требуют подключения к электрической сети или магистрального газопровода. Еще одним отличием между вариантами теплового снабжения заключается в том, что человеку требуется участвовать в работе оборудования.

Системы с управлением, которое автоматизировано, не требуют постоянного присмотра или ручных настроек. Поддержание требуемой температуры внутри дома обеспечивается работой термодатчиков и термостатами. Такие приборы помогают регулярно контролировать изменение показателей температуры, а это дает отопительной системе учесть все факторы, которые будут оказывать непосредственное влияние на температуру внутри помещения – тепло от солнца, излучения других бытовых устройств, нагревание от осветительной лампы и прочее.

В классификации систем отопления следует принимать во внимание следующие признаки:

• Тип теплоносителя – воздух, пар, вода, комбинированный.
• Вид топлива – электричество, газ, дрова, торф, пеллеты или уголь.
• Способ движения теплового носителя – естественная и принудительная циркуляция.
• Ход передвижения теплового носителя – тупиковый и попутный.
• Способ подключения котла – двухтрубная и однотрубная система.
• Схема разводки – горизонтальное или вертикальное расположение разводящей линии, верхнее или нижнее прокладывание, комбинированный метод.

В зданиях в большим количеством квартир чаще всего используют вертикальную схему разводки, а в одноэтажных домиках чаще всего горизонтальная. Комбинированный способ подачи тепла используется преимущественно в новостройках.

Принцип работы

Однотрубная схема предусматривает образование замкнутого закольцованного контура отопления. Это удобно в случае двухэтажного дома, т.к. трубопровод проходит по периметру строения. Тепло поступает сначала к ближайшим радиаторам от котла, постепенно достигая самых дальних отопительных приборов.

Теплоносителем в однотрубной схеме отопления может выступать вода или антифриз. Применение антифриза необходимо в тех домах, где котел работает зимой периодически.

В современной однотрубной системе отопления используются такие элементы, как:

• радиаторные регуляторы;
• балансировочные вентили;
• термостатические клапаны;
• шаровые краны.

Они позволяют тщательно сбалансировать подачу тепла в разные помещения. В одной комнате можно достичь температуры 25 градусов, а в другом помещении ограничиться 15 градусами.

Существуют разные схемы монтажа системы однотрубного отопления. Схема под названием «Ленинградка» предусматривает прокладку трубопровода в полу или непосредственно над ним. Магистраль монтируется горизонтально с незначительным уклоном в сторону движения теплоносителя. Радиаторы могут устанавливаться на одном уровне. Радиаторы должны комплектоваться кранами Маевского для удаления из системы воздушных пробок.

Для работы однотрубной отопительной схемы в двухэтажном доме требуется установка циркуляционного насоса. Тогда подачу горячей воды на верхний этаж можно производить по трубам меньшего диаметра. Это и дешевле, и эстетичнее. Но для бесперебойной работы такой отопительной системы требуется надежная подача электроэнергии для питания насоса.

Преимущества однотрубной системы отопления

У однотрубной схемы подключения отопления имеются определенные преимущества перед двухтрубной системой. В отопительной конструкции с одной трубой можно охватить одним замкнутым кольцом весь внутренний периметр дома. Владельцу не придется подстраиваться под планировку помещений.

Так как от подачи котла и до его обратки идет одна магистраль, удается значительно сэкономить при покупке труб. От трубопровода делаются отводы к батареям, подогреву пола, полотенцесушителю и циркуляционному насосу. Трубу можно провести под полом и дверными проемами. В результате в каждую комнату можно завести отопительный контур, не нарушив привлекательности интерьера.

Основные недостатки системы

Однотрубная система отопления. Нажмите на фото для увеличения.

При выборе однотрубной схемы отопительной системы необходимо знать о главных недостатках.

При последовательном подключении радиаторов возникает проблема регулировки температуры теплоносителя в разных комнатах. Если в ближайшей к котлу комнате уменьшить интенсивность отопления, то температура понизится и в остальных комнатах.

Чтобы отопление однотрубное прогревало все помещения, требуется более высокое давление для циркуляции жидкости. Для двухэтажного дома необходима обязательная врезка мощного электрического насоса, что ведет к увеличению энергозатрат.

Повысить надежность работы отопительной системы одноэтажного дома можно с помощью коллектора разгона. Его задача заключается в повышении циркуляции воды в система.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Выбор отопления в двухэтажный дом

Чтобы верно подобрать схему, нужно учитывать множество факторов:

• предпочитаемый вид топлива или энергоносителя;
• величину отапливаемой площади;
• надежность электроснабжения в вашей местности;
• бюджет, выделяемый на закупку оборудования и монтаж;
• материал, из которого построено здание;
• сложность прокладки труб;
• прочие условия.

Как уже говорилось, первое место во всех отношениях занимает двухтрубная система закрытого типа с мембранным расширительным баком. В двухэтажном коттедже средней площади (до 300 м²) вам хватит диаметра труб 20—25 мм, которые при желании нетрудно провести скрытым способом. Разве что в начале схемы придется поставить трубопровод Ø32 мм.

Предлагаем еще несколько рекомендаций по выбору отопительной схемы для дома в 2 этажа:

1. При частых и длительных отключениях электричества нужно задуматься о монтаже открытой самотечной системы и установке напольного котла, способного работать автономно. Покупка блоков бесперебойного питания или генераторов не всегда оправдана.
2. В тех же условиях нельзя монтировать напольные сети, подключаемые к гребенке. Без насоса они работать не смогут.
3. В здании с печным отоплением лучше задействовать разводку с естественной циркуляцией и открытым расширительным баком. Как самостоятельно сделать водяной контур в печке, рассказывается в этой инструкции.
4. Чтобы организовать обогрев теплыми полами без радиаторов от твердотопливного котла, придется ставить буферную емкость и смесительный узел, что не всем доступно. Дешевле сделать высокотемпературную радиаторную сеть и подсоединить по двухтрубной схеме. Блок резервного питания для насоса в этом случае обязателен.
5. Ленинградку применяйте в домах малой площади (до 150 м²), причем делайте ее с принудительной циркуляцией. Если размеры здания больше, а вам нужна самотечная система, то смело монтируйте вертикальные стояки с верхней подачей теплоносителя и открытым бачком, установленным на чердаке.

Существует 2 способа удешевления закупки оборудования для теплых полов. Первый – установка вместо смесительного узла гребенки термоголовок RTL, показанных на фото. Они ставятся на коллектор обратной воды и регулируют расход в каждом контуре по температуре теплоносителя.

Второй вариант – использование настенного газового котла, способного поддерживать температуру на выходе до 50 °С. Правда, в таком режиме работы он станет расходовать больше газа и быстрее засоряться от сажи.

Подробный разбор различных систем отопления для двухэтажных частных домов смотрите в последнем видео:

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Гравитационная система с естественной циркуляцией

Перемещение теплоносителя по системе происходит самотеком.

Принцип работы

При подогреве теплоносителя происходит его расслоение: нижний слой с более высокой плотностью выталкивает более прогретую воду в систему. Разница плотностей обеспечивает естественную циркуляцию  жидкости по трубопроводам.

Устройство

Расширительный бак устанавливается в верхней точке системы, который обеспечивает расширение воды в системе, производит сброс жидкости и подпитку в системе.

Котел необходимо устанавливать в подвальных или цокольных помещениях. Следует помнить, что уровень труб обратного контура должен быть заложен ниже котла.

Горизонтальные участки трубопроводов прокладываются с уклоном – в верхним точкам подключения радиаторов и от нижних на пути к котлу.

Важно! Для обеспечения высокого КПД необходимо использовать трубы с большим условным проходом, что обеспечивает низкий коэффициент сопротивления внутренних поверхностей труб.
Схема гравитационной системы отопления

Преимущества:

• Автономность. Данная схема может работать без применения электроэнергии. Лучший вариант для удаленной местности, где наблюдаются перебои с поставками электричества.
• Длительный срок эксплуатации. Из-за низкого давления в системе оборудование менее подвержено износу.
• Бесшумность, т.к. наличие циркуляционного насоса не предусмотрено.

Недостатки:

• Большой расход материалов. Большие затраты, т.к. применяются трубы больших диаметров.
• Трудоемкий процесс монтажа. Сложность обеспечить правильный уклон.
• Применяются в домах с суммарной площадью трубопроводов не более 150 м2.
• Длительный процесс нагрева помещений.
• Сложность отвода кислорода из теплоносителя. Может быть устранено путем проектирования правильного уклона труб, который обеспечит естественный отвод пузырьков через расширительный бачок в воздух.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

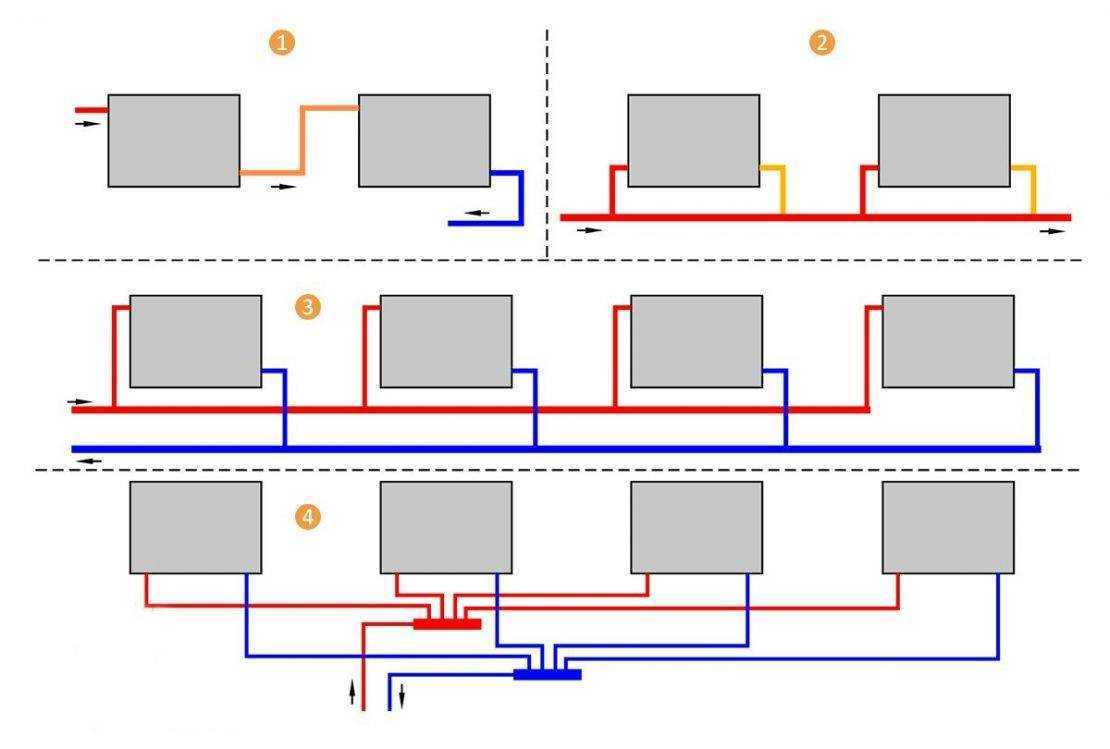

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

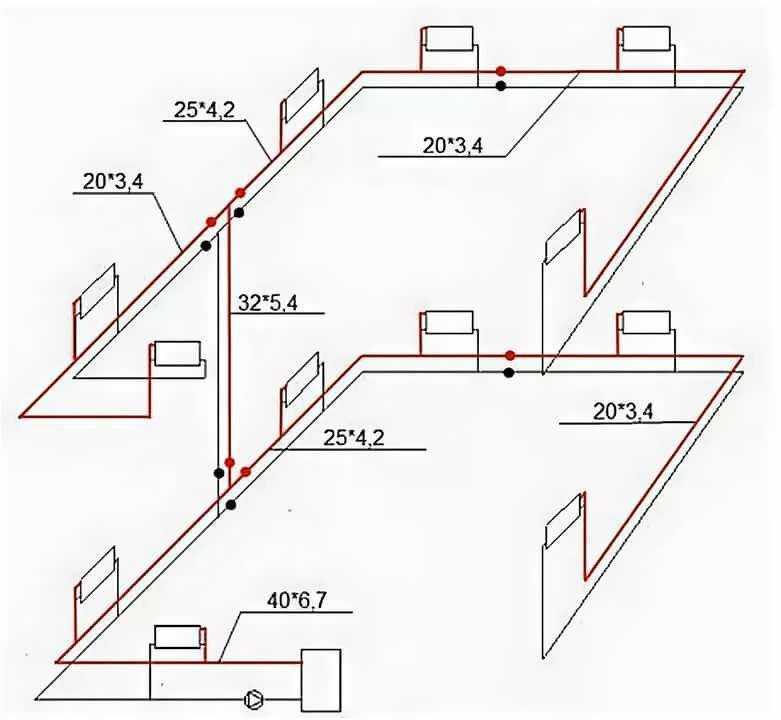

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Преимущества и недостатки отопления с одной трубой

Однотрубное отопление (так же называемое “ленинградка”) характеризуется подачей жидкости в радиаторы и отводом ее из них последовательно.

Оно имеет такие плюсы:

• сокращение времени и снижение трудоемкости монтажа;
• магистраль можно спрятать в стенах, что улучшает эстетические свойства помещения;
• есть возможность организации самотечного движения теплоносителя в сооружениях на 2-3 этажа;
• сравнительная дешевизна прокладки труб;
• если система закрытая, то ее регулировка осуществляется автоматически, посредством термостатических вентилей радиаторов.

Однако, для ленинградки характерны такие минусы:

Способ циркуляции воды

Первым делом, разберем наиболее важные моменты. Одним из них является способ циркуляции воды. Основной принцип работы системы отопления довольно прост. В специальном котле, виды которого мы обсудим позже, происходит нагрев теплоносителя. Затем горячая вода (или то, что ее заменяет) по трубам идет в место назначения, а точнее — в радиаторы. Этот маршрут называется прямым током.

В процессе своего путешествия теплоноситель естественным образом потихоньку остывает. Пройдя через радиаторы, он должен вернуться обратно для повторного подогрева. Таким образом, вода беспрестанно «бегает» по кругу. И это движение может происходить либо естественным, либо принудительным путем.

Естественная циркуляция

Циркуляция воды естественным способом происходит исключительно под влиянием законов физики, которые мы знаем еще из школьного курса. Если кто-то напрочь забыл, о чем говорилось на некоторых уроках, напомним: плотность горячей воды отличается от того же показателя холодной.

Что это нам дает? То, что более плотная холодная вода по факту возвращения в котел вытесняет горячую, как бы выпихивая ее оттуда и, тем самым, провоцируя на новый заход по нужному маршруту. С такой подачи теплоноситель устремляется в стояк, из которого разбегается по сделанным ответвлениям, ведущим к радиаторам.

Чтобы этот путь был еще проще, трубы, ведущие от стояка к батареям, монтируются под небольшим уклоном. Буквально 3–5 градусов в сторону радиатора — и вот уже воде ничто не мешает достичь цели.

С одной стороны, это самый простой способ получить тепло в доме. Единственная сложность заключается, пожалуй, в соблюдении необходимого уклона труб во время установки. Поэтому справиться с монтажом такой системы может даже неопытный мастер.

С другой стороны, давление при естественной циркуляции довольно невелико. И это приводит нас к первому различию систем в одноэтажном и двухэтажном доме. Дело в том, что при естественной циркуляции длина контура довольно ограничена, как и количество радиаторов, которые можно к нему присоединить.

Вода идет по трубам не слишком быстро, а в процессе постепенно остывает. Если маршрут будет слишком длинным, то к его концу теплоноситель уже не сможет выполнять свои функции, и вы получите практически неотапливаемые помещения. Да и для поднятия на второй этаж давления просто не хватит. Поэтому для двухэтажного здания такой вариант не подходит.

Принудительная циркуляция

В отличие от предыдущего метода, здесь все решает дополнительное оборудование — циркуляционный насос. Он отвечает за движение воды и, соответственно, за давление в трубах. С помощью циркуляционного насоса необходимое ускорение задается как прямому, так и обратному ходу теплоносителя.

Это оборудование может обладать различной мощностью, а потому вполне реально подобрать необходимые параметры для здания с любыми габаритами. Циркуляционный насос легко загонит воду и на второй этаж, и на третий, при этом она не успеет остыть. То есть ограничение длины контура, свойственное случаям с естественной циркуляцией, здесь не имеет значения.

Монтаж системы с циркуляционным насосом не вызывает особых затруднений. Некоторые моменты реализуются даже проще, чем при естественной циркуляции — например, отпадает нужда соблюдать необходимый уклон участков трубопровода, подводящих теплоноситель к радиаторам.

Но есть, конечно, и минусы. Помимо самого факта необходимости приобретения оборудования (и сопутствующих этому затрат), необходимо учитывать еще и то, что для работы циркуляционного насоса необходима электроэнергия. Если в вашем месте проживания отключение света является довольно регулярным событием, то необходимо позаботиться о приобретении и установке запасного генератора.

В противном случае, при отключении электричества в зимний период вы рискуете получить не только охлаждение помещений, но и нарушение работоспособности всей отопительной системы. Если насос простоит долгое время, а во внешней атмосфере будет температура ниже нуля, то вода в трубах замерзнет и расширится. Это напрямую скажется на состоянии трубопровода.

Впрочем, запасной генератор, в любом случае, является полезной вещью, поэтому его приобретение наверняка не раз вас выручит. Если же не зацикливаться на зависимости от электроэнергии, то принудительная циркуляция является оптимальным — а для двухэтажных домов и единственно возможным — вариантом.

Требования к индивидуальной системе отопления

Тепловой узел следует формировать таким образом, чтобы он соответствовал проекту здания. Расположение элементов функционального типа должно быть удобным для использования и проведения плановых работ по ремонту так, чтобы не были нарушены конструктивные целостности дома.

Итак, вот список базовых требований, которые предъявлены к современным системам отопления:

• Простота монтажных работ и технического обслуживания.
• Энергоэффективность.
• Высокие показатели тепловой отдачи.
• Частичная (а лучше полная) независимость от электрической энергии.

Своя система отопления должна помогать создать в доме комфорт и приятный для всех жильцов микроклимат в зимнее время года, а также быть надежным и экономичным в эксплуатации. Правильно установленная разводная линия в отоплении дает возможность создать равномерное прогревание воздуха в каждой комнате дома за небольшое количество времени.
