Система отопления «ленинградка»

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

Вопросы и ответы

Имеет ли смысл ставить игольчатый кран для регулировки температуры?

Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.

Обязателен ли насос?

При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.

Сильно ли отличается температура на выходе из котла от температуры на последней батареи?

Да. Разница может достигать 45 % — 50 %

Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя

Нужно ли утеплять расширительный бак?

Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.

Отличие открытых и закрытых систем отопления

В открытых системах водяного отопления в самой верхней точке устанавливается расширительный бачок, который соединяется с атмосферой. Таким образом, схема открытого типа предусматривает движение теплоносителя в соответствии с законами физики: нагретая жидкость поднимается вверх, вытесняя холодную.

Системы закрытого типа предполагают наличие мембранного бака, который поддерживает внутренне давление в магистрали. Такой бак не обязательно располагать сверху, поэтому его обычно устанавливают в той же части дома, где находится котел. Более подробно об этом рассказывается в видео ролике.

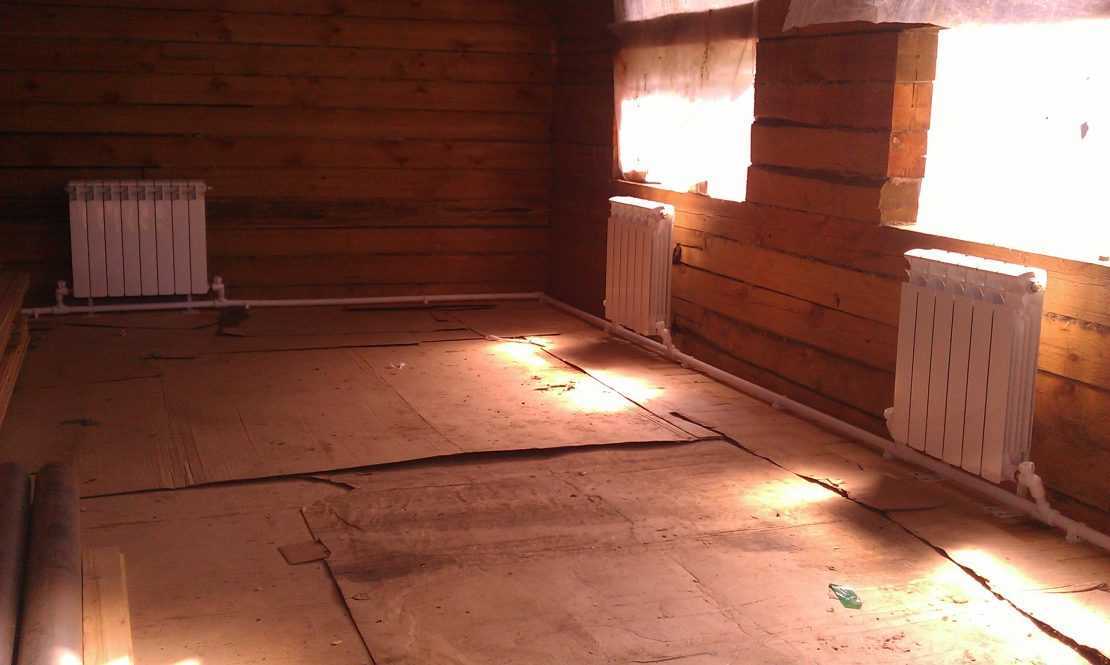

Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею

Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла

Последним достается его очень мало

С принудительной или естественной циркуляцией. Попросту говоря, с насосом или без него. Что дает насос? Ускоренное перемещение теплоносителя. Как результат, быстрый возврат в его в котел на очередной цикл подогрева и возврат назад в систему. Таким образом в некоторой степени решается вопрос нехватки тепла батареям, стоящим последними в цепи. Как результат, контур может быть немного увеличен – например, в нем может быть использовано не десять радиаторов, а тринадцать.

Как видите, отопление ленинградка с насосом и без него не сильно отличается друг от друга, что и обуславливает их область применения – небольшие дома и квартиры. Изначально такая система была применена в квартирах – в дом теплоноситель подавался по двум трубам, и уже от них по квартирам тепло распределялось по одной закольцованной трубе.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Григорий Астапов, Москва.

Олег Егоров, Санкт-Петербург.

Алексей Чижов, Екатеринбург.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки. Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Способы подключения радиаторов

Мы уже говорили, что в однотрубных отопительных системах теплоноситель проходит радиаторы последовательно. Здесь принято использовать радиаторы с нижними входами и выходами, для обеспечения беспрепятственного прохождения теплоносителя. Также это способствует сохранению его температуры (проходя по кратчайшему пути, он остывает не так быстро). То же самое относится к принудительной циркуляции, где тоже нужно заботиться о минимизации тепловых потерь на пути прохождения теплоносителя.

Схема нижнего подключения радиаторов в однотрубной системе отопления.

Необходимость в использовании нижних входов и выходов связана еще и с тем, что это снижает количество изгибов и удешевляет монтаж. Если у вас будет установлено штук 10 радиаторов, и вы захотите воспользоваться диагональным подключением, то количество изгибов состав более 20 штук – это затруднит проход теплоносителя и снизит температуру настолько, что у циркуляционного насоса просто не хватит сил, чтобы компенсировать ее падение.

Если вы решили монтировать однотрубную систему отопления, мы рекомендуем использовать радиаторы с нижним подводом – благодаря этому вы сэкономите на материалах и фурнитуре, и соберете более эффективную отопительную систему.

Мы уже разобрались, что теплоноситель должен подавать в батареи снизу и выходить на противоположной нижней стороне. Но эффективность такой системы будет мала, даже при использовании циркуляционного насоса. Что же делать в этой ситуации? Ее спасет использование схемы подключения радиаторов «ленинградка». Преимущества схемы:

Более эффективный прогрев дальних помещений;
Минимальные расходы на обустройство байпасов;
Возможность ремонта и замены батарей при включенной системе;
Возможность регулировки температуры обогрева в каждый комнате.

Так называемая схема подключения батарей — «ленинградка». В основе ее лежит использование байпаса.

Байпас представляет собой перемычку, которая создается между входами и выходами установленных в системе радиаторов. Здесь устанавливаются один или три вентиля. Один вентиль ставится на самом байпасе и позволяет включать и выключать его. Вторые два вентиля ставятся на входе и выходе. Если нужно отключить батарею от системы, перекрываем краны на входе и выходе, открываем кран байпаса и демонтируем батарею (для замены или ремонта).

Для регулировки степени прогрева помещения мы можем включать или отключать байпас, либо вовсе исключать установленную в помещении батарею из отопительной системы (теплоноситель идет через байпас). Такое возможно только с применением схемы подключения батарей «ленинградка».

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

Диагональное;
Боковое;
Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Технология установки системы Ленинградка в частном доме

Если будет делаться ленинградская система отопления частного дома своими руками, то нужно пошагово разобраться в технологии монтажа. Если планируется скрытая прокладка трубопровода, то на подготовительном этапе в стеновой поверхности делают штробы для прокладки труб. Поскольку теплопотери при скрытой прокладке повышаются, трубы утепляют специальным материалом. При открытой разводке утеплять трубопровод не нужно.

Выбор трубопровода и батарей

Для устройства разводки можно использовать металлические или пропиленовые трубы. Трубопроводы из полипропилена проще и быстрее монтируются, но не применяются в северных широтах. Это связано с высокой температурой теплоносителя, что может привести к разрыву трубопровода.

Для выбора диаметра трубопровода учитывают число радиаторов:

для подключения не больше пяти приборов применяют трубы диаметром 2,5 см (радиаторы устанавливают на байпасы сечением 20 мм);
чтобы сделать контур из 6-8 отопительных приборов, используют трубы сечением 32 мм, а байпас диаметром 25 мм.

Не менее важно правильно определить количество секций, потому что на выходе из каждой батареи температура теплоносителя понижается на 20°С. Хоть она и смешивается с теплоносителем с высокой температурой (70 градусов), все равно на входе в следующий прибор вода немного прохладнее

Таким образом, при прохождении каждого последующего радиатора температура циркулирующей жидкости будет ниже.

Чтобы компенсировать теплопотери и повысить теплоотдачу радиаторов, число секций в каждом последующем отопительном приборе увеличивают. Чтобы правильно рассчитать теплоотдачу и количество секций, учитывают, что тепловая мощность первого прибора в контуре равна 100%, на второй радиатор требуется 110% тепловой мощности, на третью батарею – 120% и так далее. Иными словами требуемую тепловую мощность каждого следующего прибора в контуре увеличивают на 10%.

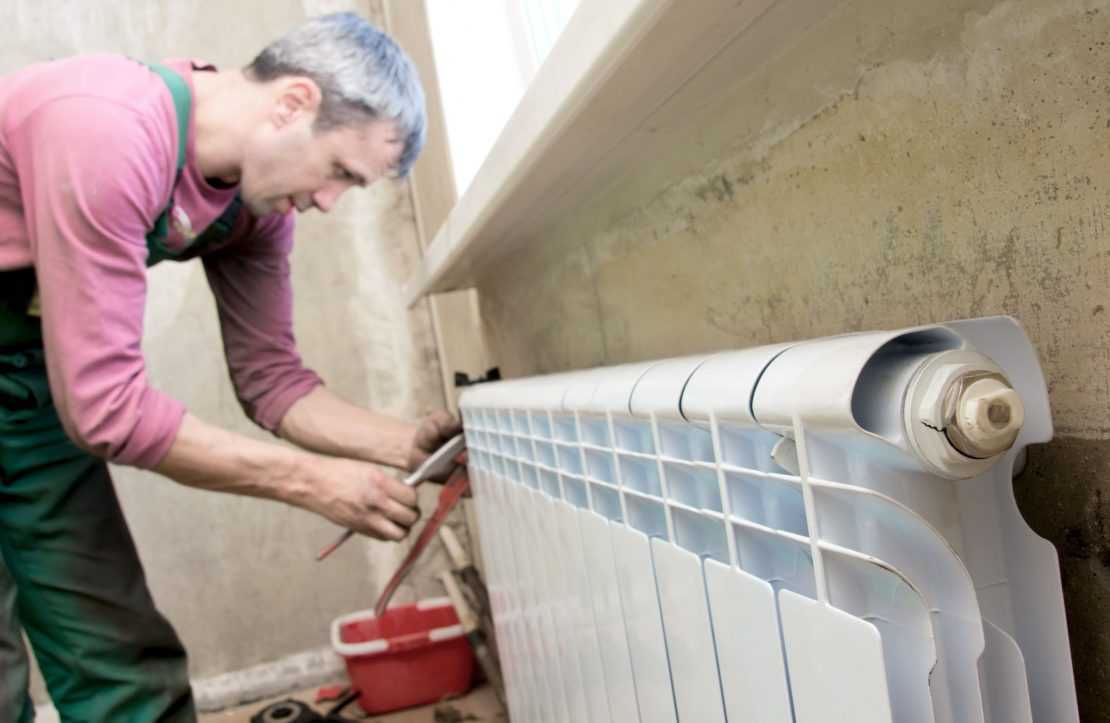

Монтаж

Выше мы разобрались, что такое Ленинградка в отоплении, теперь пришла очередь поговорить о монтаже системы. В таких контурах батареи обязательно устанавливаются на байпасах. Для этого они встраиваются в магистральный трубопровод на отдельных отводах. Причем расстояние между каждым отводом нужно точно вымерять. Допускается погрешность не больше 2-х миллиметров. Благодаря такой точности расчетов шаровые краны с американкой и отопительные приборы можно установить правильно.

На отводы устанавливают тройники. Одно отверстия выделяют для установки байпаса. Чтобы установить второй тройник, нужно измерять расстояние между центральными осями отводов

Важно не забывать, что этот размер изменится после установки байпаса

Во время сваривания металлических трубопроводов стараются, чтобы не образовывались внутренние наплывы. Когда байпас будет соединяться с магистралью, сначала приваривают тот его край, который позволит безопасно установить другой конец.

На радиаторы устанавливают угловые вентили и комбинированные муфты. Затем монтируют байпасы с отводами. Для этого длину отводов вымеряют отдельно. Излишек трубы срезают, а комбинированную муфту убирают. После этого муфты фиксируют на отводах сваркой.

Перед первым запуском из системы спускают воздух через краны Маевского. После запуска проводится балансировка работы игольчатых клапанов, чтобы выровнять температуру во всех отопительных приборах.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию. с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Рабочий принцип и обычные схемы подсоединения

В однотрубных системах отопительные приборы подключаются постепенно. Первая задача снизить цена материалов и облегчить монтаж. С данным однотрубная система разводки справляется на «прекрасно». Помимо прочего не зависимо от материала который для него выбран труб становится проще процесс прохода по маршруту, время, расходуемое на подключение, и устраняется путаница в трубах.

За счёт очередности подсоединения на выходе общего контура системы температура носителя тепла значительно меньше, чем при входе. Это отлично в техническом проекте для систем с конвективной циркуляцией при обустраивании отопления зданий в несколько этажей. В приватном доме эффект несколько уменьшается. С циркуляцией принудительного типа данный эффект, к несчастью, даёт только минусы. Последние в контуре перед котлом отопительные приборы всегда холоднее, чем первые. Аналогичный перекос решается установкой регулирующей и арматуры запорной и циркулярных насосов.

Конструктивно ленинградская система отопления бывает:

Обычный вариант однотрубной системы разводки для приватного дома и прочих одно-, двухэтажных строений – это разводка горизонтальная. На рисунке показаны три варианта распределения труб и подсоединения отопительных приборов.

Главная идея состоит в том, что сначала ложится главная труба вдоль периметра всего строения и замыкается на котел. Отопительные приборы подключаются параллельно к общей трубе 2-мя патрубками. Притом подойдет как нижнее подключение, так и диагональное. В другом варианте ожидается увеличение отдачи тепла.

Разглядывая участок общей трубы, замыкающей расширения к отопительным приборам как циркулярные насосы, получается, что они подключены постепенно один за другим. Вариант подсоединения без циркулярных насосов считается приватным случаем и смысла нет если есть наличие более 4-х отопительных приборов в контуре.

Общая труба, составная часть простой контур вдоль стен с внешней стороны строения, решает две проблемы:

Простота и скорость процесса установки.
Большое снижение проблемы распределения тепла при последовательном подсоединении отопительных приборов.

По общей трубе тепловой носитель успевает попасть в крайний отопительный прибор перед котлом, не теряя весомую часть энергии тепла.

При вертикальной ориентации однотрубной системы разводки отопительные приборы включены постепенно на каждом стояке по отдельности, а сами стояки образовывают параллельные отопительные контуры. Смысл применения подобного подсоединения раскрывается в свете привычного, для советского времени, стремления запустить дома в эксплуатирование как можно скорее. Пока одна бригада пропускала трубы стояков по этажам, вторая следом врезала отопительные приборы в них. Не было нужды сочетать процессы или координировать маленькие детали работы данных бригад.

Для приватного дома усадебного типа при подборе Однотрубной системы разводки предпочтение лучше отдать горизонтальному варианту с разделением на два-три контура с циркуляцией принудительного типа носителя тепла. Главное при этом правильно распределять нагрузку и сопротивление каждого контура для одинакового прогрева.

Вертикальная конструкция разводки подойдёт для системы с конвективной циркуляцией в домах с 2-мя и более этажами.

Главной сложностью, которая связана с однотрубной системой разводки, считается неравномерное теплораспределение по отопительным приборам. Они подключены практически постепенно, потому тепловой носитель успевает остынуть, перед тем как доберется до последнего в контуре теплообменного аппарата. Решается это двумя вариантами:

выбором диаметра труб;
установкой регулирующей и арматуры запорной для любого отопительного прибора.
