Одноконтурный газовый котел с бойлером косвенного нагрева

Protherm Medved 20 KLZ 17 кВт

Как и другое оборудование серии «Медведь», выпускаемое чешской компанией Protherm, котел Protherm Medved 20 KLZ предназначен для напольного монтажа. У него открытая камера сгорания. Поэтому в помещении, где устанавливается аппарат, должны быть отличная вентиляция и возможность подключения к дымоходу. Но также есть возможность купить турбоприставку, которая позволит вывести трубу от котла наружу через стену. Данный котел может работать не только на метане, но и на баллонном газе (пропане).

У всех «Медведей» нержавеющие горелки и чугунные теплообменники. С одной стороны, чугун — это преимущество, поскольку он стойкий к коррозии и не прогорает, так что теплообменники из данного материала служат десятки лет. Обратной стороной медали является большой вес. Данный котел, к примеру, весит целых 140 кг (раза в два больше, чем аналогичные по мощности модели оборудования с теплообменниками из других металлов). Поэтому на верхний этаж старого дома с узкими лестницами его не всегда получится занести.

Котлы из чугуна медленно нагреваются, но долго держат тепло. Из-за «инертности» они не так уж чутко настраиваются. Но, тем не менее, модулирующая горелка позволяет управлять выходной мощностью котла, регулируя ее в диапазоне от 70% до 100%. К тому же, оборудование оснащено встроенным механическим таймером (выполняющим функции программатора), а его работа может быть полностью автоматизирована с помощью терморегуляторов (приобретаются отдельно).

17-киловаттный котел Protherm Medved 20 KLZ подходит для семьи из 3 – 4 человек, проживающей в доме площадью до 128 квадратов. Благодаря наличию бойлера на 90 л, горячей воды хватит всем (тем более, что аппарат имеет приличную производительность 12.4 л/мин). Благодаря надежности и простоте конструкции, котлы данной марки также часто используются для нагрева воды в мастерских и небольших цехах. Пользователи особо отмечают нетребовательность техники Protherm к качеству газа и жесткости воды.

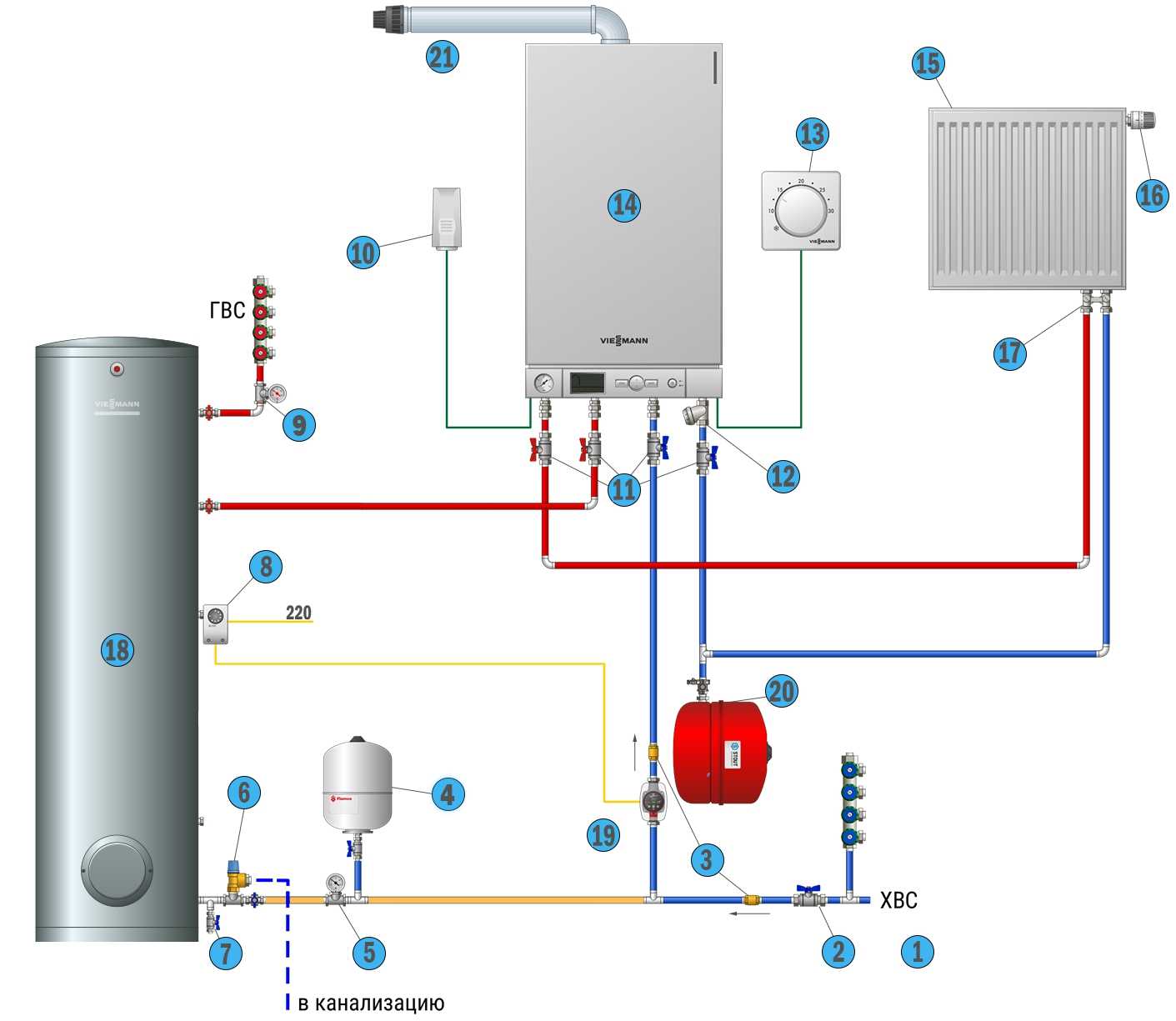

Схема подключения

Газовый котел с бойлером косвенного нагрева, схема подключения которого должна быть рассмотрена мастером, позволяет решить задачи, выраженные в недостаточном объеме горячей воды. Это возможно благодаря полноценному бойлеру, который имеет дополнительную вставку электрического подогрева. Это решение позволит поддерживать температуру на определенном уровне.

Для подключения вам необходимо знать, что система предполагает наличие защитного магниевого электрода, пенополиуретановой изоляции, металлического сосуда с эмалевым покрытием, а также змеевика, который выполняет роль нагревательного элемента. Внешний бойлер для котла следует присоединить по схеме к циркуляционному насосу.

Схема как подключить бойлер косвенного нагрева к двухконтурному котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

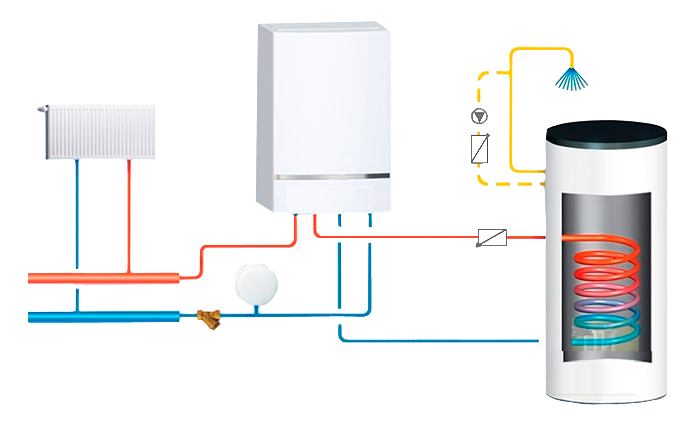

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, когда у вас нет БКН, происходит нагревание горячей воды в «потоковом» режиме. Если вам нужен «накопительный» режим, то вариант только один – использование БКН, поскольку в самом котле никаких накопительных емкостей для хранения горячей воды нет.

При этом подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого приводится на этой странице, реализуется точно так же, как если бы это был одноконтурный котел.

Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ неочевиден. Но у кого-то может быть такая ситуация, что 2-хконтурный котел уже есть и БКН есть. И при этом человек желает реализовать систему ГВС в «накопительном» режиме.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла

Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла

Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

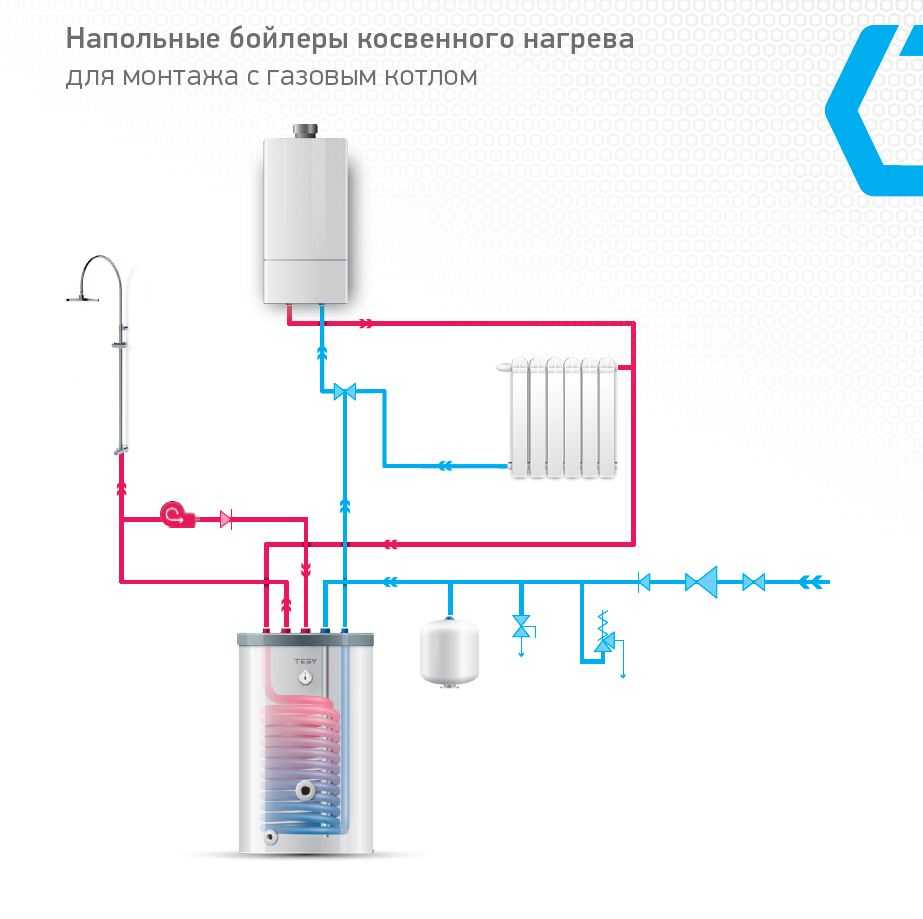

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

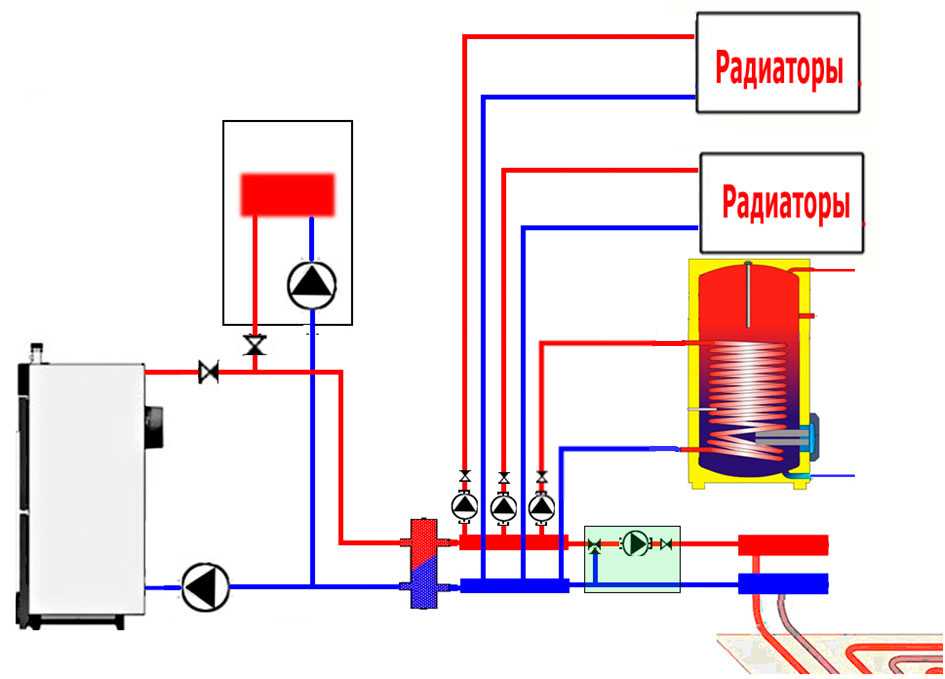

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

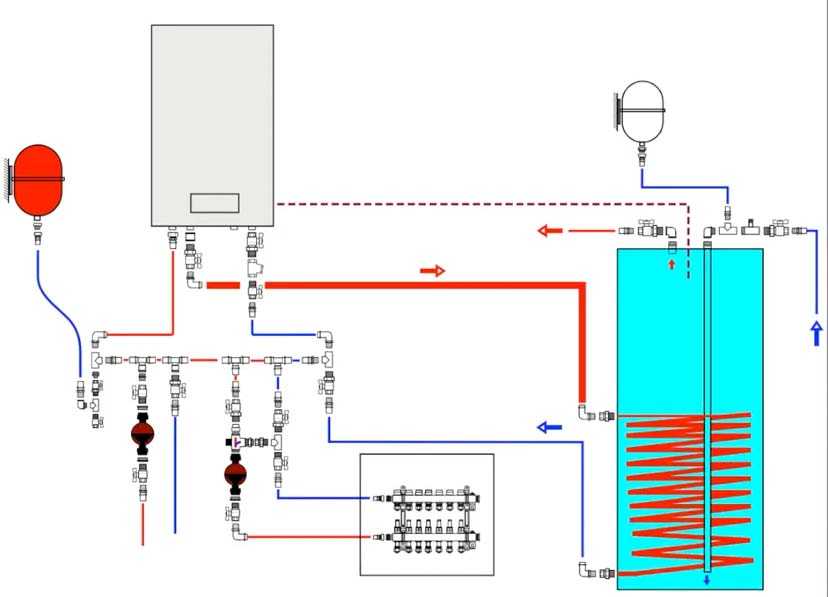

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Разработка проекта

Бойлер БКН выполняется по проекту, который базируется на исполнительных чертежах. Их изготавливают самостоятельно, берут в интернете по нужному объему бака и температуре теплоносителя или заимствуют у пользователей, которые успешно установили и эксплуатируют нужного объема БКН. В проекте выполняют тепловые и гидравлические расчеты и определяют спецификацию необходимого оборудования.

Основные расчетные параметры БКН:

часовой объем водопотребления ГВС, м3;
расположение змеевика;
конфигурация змеевика;
площадь нагрева змеевика.

Кроме того подготавливается раздел «автоматизация», который предусматривает аварийное отключение БКН и автоматическое поддержание рабочей температуры ГВС в бойлере.

Выбирая параметры бака и змеевика, не стоит увлекаться большими габаритами конструкции, поскольку это приведет к снижению общей эффективности установки из-за повышения тепловых потерь.

Расчет объема изготавливаемого бойлера

В том случае, когда котел уже установлен в частном доме и рассчитан для отопления, расчет объема бака нужно производить исходя из максимальной работы котла на отопление и остающегося резерва мощности на услугу ГВС. Если этот баланс будет нарушен, то система станет работать с недогревом как в системе отопления, так и ГВС.

Например, бойлер косвенного нагрева Термекс 80, с объемом 80 литров, потребует резерва мощности котла равного 14,6 кВт при температуре котловой воды не ниже 80 С.

Нагрузка на ГВС определяется по объему водопользования, практическое соотношение между объемом бака БНК и тепловой нагрузкой на ГВС:

100 л — 16 кВт;
140 л — 23 кВт;
200 л — 33 кВт.

С целью проведения более точных расчетов применяют формулу, которая базируется на тепловом балансе:

Vбкн= = Р х.в (tк — tх.в): (tбкн — tх.в).

Где:

Vбкн — расчетная емкость бака косвенного нагрева;
Р х.в — часовой расход ГВС;
tк — температура котловой греющей воды от первичного внешнего источника нагрева, обычно 90 С;
tх.в. — температура ХВС в трубопроводе, летом принимается 10 С, зимой 5 С ;
t бкн — температура воды, нагретой БКН, задается пользователем от 55 до 65 С.

Из какого материала сделать емкость

Емкость для БКН обычно выбирают из доступных материалов, обычно ее изготавливают самостоятельно из листовой стали, крупногабаритных труб либо используют отработанные баллоны сжиженного газа.

Листовая сталь

В этом случае особого выбора у мастеров нет. Выбирая материал для бака нужно исходить из его долговечности и прочности, поскольку он функционирует в высокой коррозионной среде и под давлением.

Расчет размера змеевика

Расчет площади нагрева является базовым для создания БНК нужной тепловой мощности. Его определяют по длине трубки в соответствии с формулой:

l = Р/n*d*DT

В этой формуле:

Р — мощность теплообменника, принимают из расчета 1,5 кВт на каждые 10 л объема бака;
d — диаметр змеевика, обычно 0,01 м;
n- число пи;
l — расчетная длина трубки змеевика, м;
DТ — разность температур на входе 10 С и выходе 65 С. Как правило, ее принимают 55 С.

Из какого материала сделать теплообменник

Для выполнения водонагревателя БКН в форме змеевика, берут медную/латунную трубку Д от 10 до 20 мм. Ее закручивают спиралью и оставляют межвитковый зазор в 2-5 мм. Зазор выполняют с целью обеспечения компенсации температурного расширения трубы.

При этом варианте спирали образуется хороший контакт теплоносителя с трубной поверхностью нагрева. В торговой сети можно найти уже готовые медные спирали, которые изначально могут быть выпущены для технологического оборудования

Это не столь важно, если размеры змеевика соответствуют необходимым расчетам

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

Особенности котлов

Чем отличается газовый котел одноконтурный от двухконтурного? Одноконтурный отвечает только за отопление: один или больше трубопроводов обеспечивают теплоносителем радиаторы и/или теплые полы.

Проблему ГВС приходится решать отдельно. Есть два варианта решения, о них ниже.

Схема одноконтурного газового котла.

Что значит двухконтурный газовый котел: есть возможность с помощью одного и того же агрегата греть воду и для отопления, и для хозяйственных нужд (что такое напольные двухконтурные газовые котлы для отопления частного дома). Это происходит благодаря сдвоенному теплообменнику или двум раздельным теплообменникам в конструкции котла.

Теплообменники двухконтурных моделей бывают проточного и бойлерного типа. Проточные, как правило, маломощные, они подходят для домов или квартир с небольшим количеством пользователей.

Бойлерные модели имеют в комплекте водяной бак вместительностью до 180 литров. Вода в таких котлах греется и в накопительном, и в проточном режиме. В проточном вода холоднее, т.к. нагреваться не успевает.

Схема двухконтурного газового котла.

Второе конструктивное различие двухконтурных агрегатов – строение теплообменника. Совмещенный теплообменник представляет собой две емкости разного размера, одна встроена в другую. Вода во внутреннем резервуаре, предназначенная для нужд ГВС, нагревается за счет теплоносителя в теплообменнике внешнем (отопительном). У раздельных теплообменников эти две емкости расположены рядом.

Главное, чем отличается одноконтурный котел от двухконтурного: использование горячей воды из бойлера не влияет на процесс отопления. В двухконтурных моделях приоритетным является ГВС: когда требуется горячая вода для душа или кухни, котел переключается на их обслуживание, теплоноситель в отопительные контуры при этом не подается.

Переключение контуров выполняет трехходовой клапан, реагирующий на открытие/закрытие горячего крана: в открытом положении крана клапан переключает котел на подачу горячей воды, в закрытом – на отопительный контур. Одновременно оба контура работать не могут.

Второе ограничение – число точек водоразбора. Котел работает на ГВС эффективно, если их не больше двух, а расстояние до обеих небольшое. Когда точек две (душ и кухонный кран), агрегат стараются поместить между ними. При большом расстоянии от котла до крана горячей воды приходится ждать долго.

Одноконтурный или двухконтурный отопительный котел – в чем разница? У одноконтурной модели теплообменник только один, расположен над горелкой (что такое настенные одноконтурные газовые котлы отопления).

Проблему ГВС в этом случае можно решить одним из двух способов:

установка бойлера косвенного нагрева;
установка отдельного ТЭНового водонагревателя.

При использовании бойлера косвенного нагрева принцип работы одноконтурного котла становится похож на функционирование двухконтурного: перемещение теплоносителя между контурами регулирует специальный клапан (бойлер косвенного нагрева — схема подключения к газовому котлу). При этом трубопровод ориентируют так, чтобы при необходимости теплоноситель мог попадать из котла в отопительный контур, минуя бойлер.

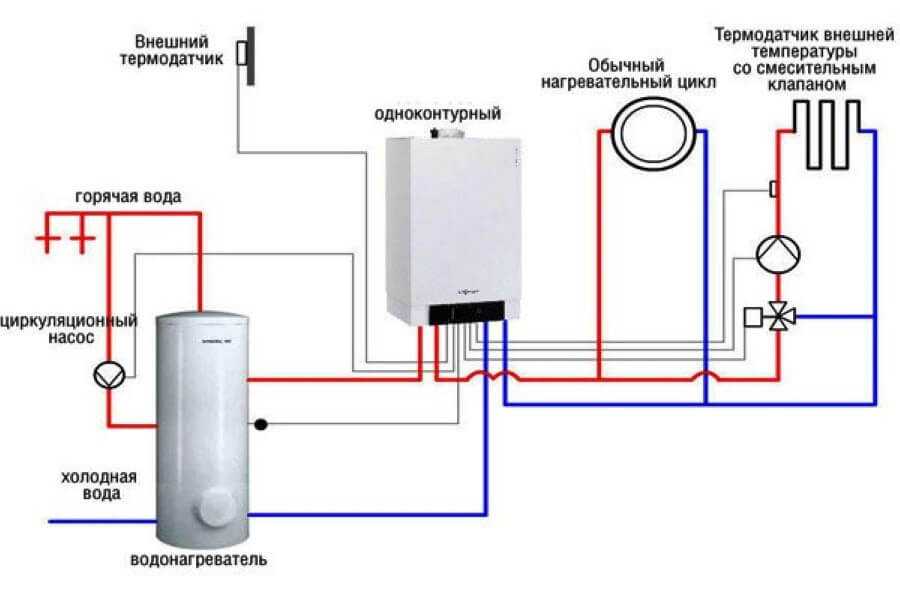

Схема одноконтурного газового котла с бойлером.

Производители газовых котлов

Как это не печально, но отечественные производители, таких торговых марок как «Конорд», «Лемакс», «Боринское», не способны полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самое лучшее качество, это одна из основных причин. Печально, но до импортных моделей, отечественным ещё очень далеко, качество хромает, а об экономичности и надежности речь не идёт и подавно. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT. Самая востребованная серия этих котлов — «ecoTECB» . В данной линейке газовых котлов реализована система пониженного выброса продуктов горения. Они выводятся по типу принудительного вывода газов, то есть труба в трубе. В связи с этим ее труба отличается небольшой длинной.

VIESSMANN. Основной особенностью являются небольшие габаритные размеры и достаточно высокая мощность. Произведено в Германии, а значит будет надежно работать даже при высоком давлении газа.

JUNKERS. Так же немецкое производство, отличается специфичной особенностью, представленной турбиной второго контура. Данная турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно выделяет этот котёл среди конкурентов.

BAXI. Является агрегатом с высоким КПД и бесшумной работой. Также в состоянии функционировать при пониженном давлении газа.

PROTHERM. Тяжело выделить определённые стороны, просто хороший настенный газовый двухконтурный котел с бойлером по вполне приемлемой цене.

HERMANN. Интересный дизайн и экономичность.

IMMERGAS. Компактные котлы от итальянского производителя невелики, привлекательны и достаточно мощные.

FERROLI. Все сопрягающиеся с водой элементы выполняются из нержавеющей стали, что гарантирует долговечность.

BERETTA. Разнообразие моделей раздует глаз. Самые разные модели самого разного назначения. Особенность – работа при температуре не ниже 25 градусов по Цельсию.

ARISTON. Всем известный бренд, который славится не только газовыми котлами. Его особенность заключается в простом обслуживании, за счёт простоты конструкции и доступности основных модулей.

Так же стоит отметить фирменную гарантию громких брендов. Она составляет порядка 10-15 лет, а вот отечественные производители такими цифрами похвастаться не в состоянии. По истечении этого периода желательно оборудование поменять.

Устройство

Конструкция напольных газовых котлов отличается только увеличенной прочностью узлов и деталей. Принципиальных отличий не имеется.

Основными элементами являются:

Первичный теплообменник. Это основной узел, в котором выполняется базовая функция котла — производится нагрев теплоносителя.
Газовая горелка. Она расположена прямо под первичным теплообменником и выполняет не менее важную функцию — является источником тепловой энергии для нагрева теплоносителя.
Вторичный теплообменник. Обеспечивает нагрев горячей воды для бытовых нужд. Существуют разные типы подобных узлов, рассчитанные на разную производительность и режим работы.
Циркуляционный насос. Присутствует только в энергозависимых установках. Обеспечивает перемещение теплоносителя по системе с заданной скоростью.
Вентилятор турбонаддува. Имеется только в котлах закрытого типа. Создает избыточное давление, вытесняющее дым и продукты горения наружу.
Газовая аппаратура. Выполняет функции подачи и своевременного отключения газа в случае возникновения аварийных ситуаций.
Плата управления. Присутствует только на энергозависимых установках. Выполняет функции контроля за работой всех узлов котла, обеспечивает стабильность режима нагрева теплоносителя, работы всех остальных элементов. В комплекте с ней работает система самодиагностики — сеть датчиков, установленных на всех важных деталях агрегата и оповещающих владельца о появлении каких-либо проблем.

Процесс функционирования заключается в поступлении теплоносителя из обратной линии отопительного контура в теплообменник, нагреве его с помощью газовой горелки и подаче в систему с заданными параметрами.

На выходе из первичного теплообменника теплоноситель проходит через вторичный узел, где передает часть тепловой энергии потоку воды, нагревая ее до рабочей температуры.

Затем теплоноситель поступает в трехходовой кран, частично смешивается с более холодной обратной водой и получает нужную температуру, с которой поступает в отопительный контур.

Дымовые газы выводятся либо естественным способом, с помощью тяги печного типа, либо под действием избыточного давления, созданного турбовентилятором. Его дополнительной функцией является обеспечение притока свежего воздуха, поддерживающего горение газа.

ВАЖНО!

Описан самый распространенный цикл работы напольного газового котла. Существуют и другие варианты конструкции, имеющие некоторые отличия.

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

Снижение КПД водонагревательного оборудования;
Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Рейтинг 7 лучших моделей двухконтурных газовых напольных котлов

Благодаря подробному описанию устройств, которое было составлено мной с учетом мнения экспертов и отзывов потребителей, каждый хозяин сможет сделать правильный выбор, и не допустить фатальных ошибок, придя в специализированный магазин.

Protherm Медведь

Первое место достается популярному в большинстве стран бренду, который выпускает агрегаты, максимально соответствующие цене и качеству.

Компактная установка рассчитана на 30 кВт, насос способен поддерживать заданное давление при поднятии жидкости на 3 этаж. Топливо расходуется экономично, за час газовый котел protherm сжигает 3 куб. встроен бойлер на 90 литров.

Siberia 17К

Второе место принадлежит модели со стальным теплообменником, оборудование энергонезависимое, циркуляция теплоносителя происходит естественным образом.

Мощность 17,4 кВт дополняется минимальным показателем расхода в час 1,76 куб. Размеры достаточно компактные, их данные выглядят так: 28 на 85 на 56 см.

Лемакс Премиум-12,5NB

Третью строку рейтинга по праву занимает газовый котел лемакс, который устойчив к перепадам давления газа, электроснабжение для функционирования не потребуется. Расход в 0,75 куб/ч. дополняется итальянской системой безопасности, она модулирует пламя.

Лемакс Премиум-12,5NB

Лемакс Премиум-25B

Четвертую позицию получил агрегат с умеренными характеристиками, расход газа составляет 3 куб/ч. Управление у этой модели механическое, камера сгорания открытого типа, вес 88 кг. Важным достоинством является независимость от электроэнергии, термозащита теплообменника и антикоррозийное покрытие составляющих.

Лемакс Премиум-30B

Пятое место. Идеальный вариант для установки в домах с площадью от 200 до 300 кв. м. Стальной теплообменник имеет стенки в 2 мм, что сказывается на длительности службы приспособления. Расход газа составляет 3,5 куб/ч.

Лемакс Премиум-20B

Шестая позиция закреплена за газовым котлом с открытой камерой сгорания, максимальное потребление голубого топлива 2,4 куб/ч. Агрегат компактных размеров, надежный в эксплуатационных моментах, легко устанавливается и регулируется.

Устройство

Конструкция конденсационных котлов полностью повторяет устройство базовых конвекционных моделей. Отличием является лишь присутствие конденсационной камеры.

Она выполняет двойную функцию:

обеспечивает оседание водяного пара на стенках специальной емкости с выделением тепловой энергии;
передает тепло обратному потоку теплоносителя, действуя как своеобразный теплообменник.

Из конденсационной камеры теплоноситель сразу поступает в первичный теплообменник, где получает заданную режимом максимальную температуру.

Затем он поступает во вторичный (пластинчатый) теплообменник и способствует нагреву воды для бытовых нужд. После этого жидкость поступает в трехходовой кран, где окончательно получает нужную по условиям работы температуру путем подмешивания в горячий поток некоторого количества остывшей «обратки».

Готовый теплоноситель выводится из котла и совершает очередной круг циркуляции, после чего весь цикл повторяется снова.

Преимущества одноконтурных котлов с бойлером

Итак, мы установили, что одноконтурные газовые котлы с отдельно стоящим бойлером считаются самыми популярными на сегодняшний день. Поэтому есть необходимость обозначить все его достоинства:

Большое внутреннее сечение теплообменника. Это позволяет уменьшить образование накипи. К сожалению, качество используемой воды в отечественных водопроводных системах оставляет желать лучшего.
Высокий показатель надежности, который определяется простотой конструкции самого прибора.
В этой модели расход тепловой энергии более рациональный, а, значит, это причина высокого коэффициента полезного действия и экономии расхода топлива.
Вода внутри бойлера практически всегда имеет определенную температуру. На нее не действуют ни скачки давления внутри газовой магистрали, ни скачки температуры внутри отопительной системы дома.
Простота обслуживания, где необходимо отметить минимум приборов автоматики.
Весь комплект (газовый котел плюс бойлер) стабильно обеспечивает горячей водой ваш дома в независимости от времени суток. К тому же отопление также работает стабильно.
Несложная встроенная автоматика поможет вам установить необходимые параметры горячей воды в системе ГВС и теплоносителя в отоплении. Она же эти параметры и контролирует.

Бойлеры

Что выбрать: двухконтурный котел или одноконтурный котел и колонку/бойлер?

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, или котел плюс колонку?

Мы постараемся полностью раскрыть все плюсы и минусы обоих вариантов.

Двухконтурный газовый котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения. Сейчас настенные котлы стали довольно технологическим оборудованием, их КПД близится к 98%, надежность и стабильность работы высоки.

Двухконтурный котел от одноконтурного отличается дополнительным теплообменником для нагрева ГВС и механикой, свойственной газовому проточному водонагревателю (колонке).

Основным топливом для одно- и двухконтурных котлов остается газ, хотя из-за подорожания этого теплоносителя в последнее время становятся более популярными твердотопливные котлы.

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический накопительный бойлер.

Одноконтурные котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой.

В основном, надежность газовых котлов и колонок зависит скорее от производителя, чем от типа системы.

Котел и бойлер

Котел в сочитании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

Бойлеры могут буть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, тэном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

Электробойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

Котел со встроенным бойлером.

Некоторые модели настенных газовых котлов имеют небольшой встроенный бойлер на 40-50 л (Wiessmann Vitodens 200), также многие напольные газовые котлы оснащены бойлером на 150-250л. Такие котлы имеют достаточно большую стоимость, однако пользование такой системой будет отличаться очень высоким комфортом.

Большинство напольных котлов со встроенным бойлером являются конденсационными, отличаються высокой экономностью и надежностью.

Вопрос, который волнует всех: Цена. Цена двухконтурного котла приблизительно равна цене одноконтурного котла и проточного водонагревателя, большие колебания тут не возникают. Цена котла и бойлера будет немного ниже двухнонтурного котла. Напольные котлы с встроенным бойлером достаточно дороги.

Плюсы системы с двухконтурным котлом:

Занимает мало места
Большая надежность более совершенной системы

Недостатки двухконтурного котла:

Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака
В случае поломки дом останется без ГВС и отопления

Недостатки сочетания колонки и одноконтурного котла:

Более сложная обвязка
Колонка и котел занимают больше места

Мы надеемся, что этой информации для Вас будет достаточно, чтобы сделать выбор.

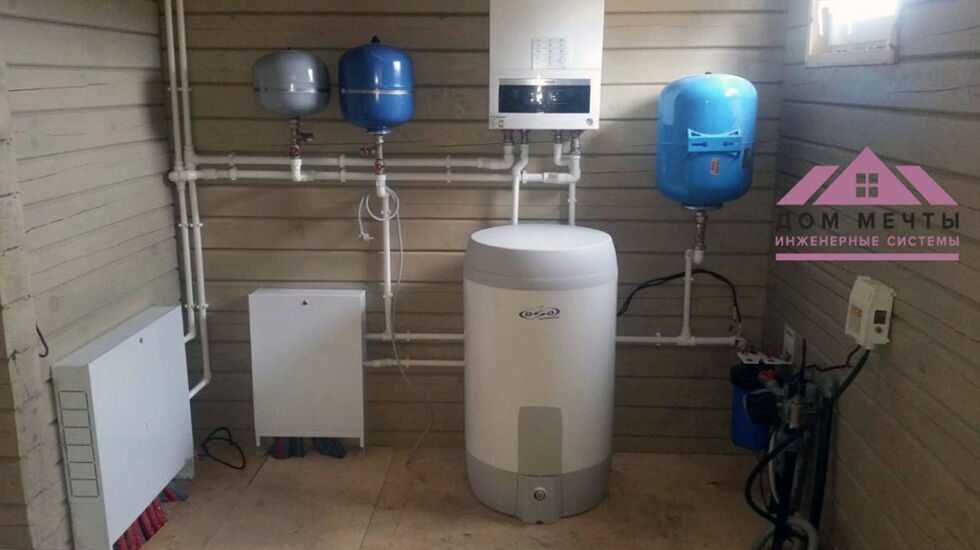

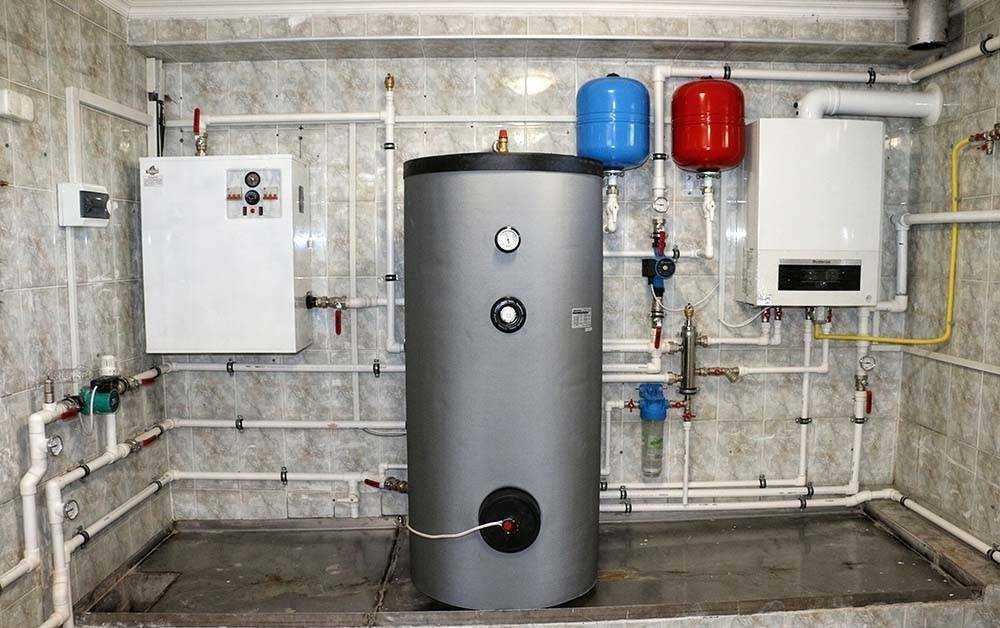

Принцип работы котла с бойлером

Исходя от того, где размещен аккумуляционный водонагреватель для котлоагрегата различают два варианта компоновки с отдельно размещенным теплообменником и с вмонтированной в корпус котла конструкцией.

Первые отличаются более качественным функционированием, что реализуется при правильном подборе объема емкости. БКН выполняются в цилиндрической или прямоугольной конфигурации и размещаются близко к источнику нагрева.

Базовые компоненты установки:

Накопительный бойлер с емкостью, объем которого бывает от 50 до нескольких тысяч литров и выполняется из первоклассной медицинской стали либо пластмассы. В определенных модификациях ёмкость покрывается стеклокерамикой, стеклофарфором либо эмалью, гарантирующих качество сохраняемой воды.
Корпус водонагревателя аналогичным образом изготовлен из синтетических пластмассовых материалов либо металлических сплавов.
Посередине между емкостью для воды и защитным корпусом, располагается термоизоляция из поролона либо полиуретана.
В середине сборника — латунный либо стальной теплообменник бойлера, по которому циркулирует теплоноситель из котла.
Магниевый анод защищает компоненты установки от образования ржавчины.
Термостат и предохранительно-защитный клапан предотвращает бак от высокого давления, их включают в схему перед тем, как подключить бак к котлу.
Водонагреватель выполняет подогрев воды, в котором источником тепла выступает отопительный котел. Холодная вода поступает в бак и наполняется до определенного уровня, за которым следит специальный датчик- уровнемер. Он подает сигнал на электромеханическое устройство, которое, в схеме подключения по мере наполнения, открывает либо, закрывает подачу холодной воды. Горячий теплоноситель подается из котла в бак, где отдает свое тепло ГВС через развитую поверхность нагрева, выполненную в виде змеевиковых труб. Сигнал для подачи теплоносителя поступает от датчиков температуры, которые следят за рабочим режимом в емкости-аккумуляторе.
Обвязка двух конструкций происходит с помощью специализированного трубопровода. Циркуляция холодной и горячей воды осуществляется насосом и регулируется запорной арматурой. Схема устройства, может быть выполнена — энергонезависимой.

Котел со встроенным бойлером: главные преимущества

Приобретение газового котла с наличием бойлера будет оптимальным решением при использовании нескольких точек водяного разбора, он обеспечит достаточное количество преимуществ.

3 основные преимущества:

Положительным и существенным преимуществом является подогрев воды в ночное время, когда напор воды в водопроводе слабый;
Для начала работы не требуется отдельное подключение к системе водоснабжения и отопления, а достаточно просто подкинуть к котлу воду, газ и электричество;
Все варианты котлов газового типа являются компактными, так как все составляющие элементы котла собранные в одном корпусе.

Всеми этими показателями обладает бойлерный водонагреватель Vaillant и Nova. Они являются самыми популярными марками на рынке котлов.
