Правила ввода циркуляционного насоса в эксплуатацию
Эффективность и продолжительность срока службы агрегата зависят от соблюдения ряда условий, изложенных ниже. Кроме того, необходимо соблюдать правила техники безопасности.
Прежде чем запустить насос, в корпус и всасывающий трубопровод должна быть залита вода. Эксплуатация насоса в режиме сухого хода может привести к его выходу из строя.
Провод электропитания циркуляционного насоса должен быть подключен к УЗО (устройству защитного отключения)
Это позволит избежать поражения электрическим током в случае повреждения изоляции.
Электрическая розетка, к которой подключается насос, должна быть установлена так, чтобы возможность попадания в нее влаги была полностью исключена.
Прежде чем подключать агрегат к питающей сети, необходимо присоединить к соответствующей клемме жилу заземления.
Важно, чтобы напряжение питающей сети соответствовало требуемым значениям. Допускается отклонение не более, чем на 10 %
В противном случае ресурс двигателя сокращается.
На подающем трубопроводе (перед насосом) устанавливается фильтр грубой очистки для защиты крыльчатки и ротора от механических повреждений. Это особенно важно, если уровень загрязнения теплоносителя превышает 50 мг/л, а размер механических примесей больший, чем 0,1 мм.
Помещение, в котором устанавливается насос, должно хорошо вентилироваться. Температура в нем не должна превышать +40°С.
В теплоноситель не должны попадать посторонние жидкости (кислоты, щелочи, моющие средства, горючее).
Место установки насоса выбирают таким образом, чтобы был обеспечен доступ для ремонта и обслуживания агрегата.
Нельзя допускать превышения номинального объема перекачиваемого теплоносителя.
В случае консервации насоса всю жидкость необходимо слить. Рекомендуется включать агрегат на полчаса каждый месяц, чтобы предотвратить коррозию металлических частей.
При первичном включении насоса или при вводе его в эксплуатацию после длительного перерыва в работе следует удостовериться в отсутствии посторонних шумов и вибраций. Проверяется качество затяжки винтовых соединений, контактов в клеммной коробке и герметичность соединений.
Расположение элементов отопительной системы
Выбор места установки
Все требования к установке сводятся к двум правилам:
- Насос должен обеспечить полноценную циркуляцию теплоносителя в контуре с соблюдением гидродинамического режима работы;
- Ориентирование насоса и способ установки определяется его конструкции и требованием производителя.
В первом случае значит, что насос должен прокачивать теплоноситель равномерно по всему контуру не создавая проблемных зон или неправильного перераспределения жидкости. Если условно разделить систему отопления на участок с котлом и его обвязкой и контур с радиаторами, то насос устанавливается строго на границе.
Не допускается его установка в середине контура так, чтобы часть теплообменников или других отопительных приборов, накопителей и т.п. располагалось между насосом и основной частью контура.
Ошибочной будет установка, например, в середине контура для повышения напора на дальних от котла радиаторах. Часто к таким мерам прибегают, когда изначально неверно были рассчитаны параметры разводки или производительности основного насоса и с помощью дополнительных насосов пытаются исправить ситуацию.
Однако на практике это приведет к сбою в циркуляции теплоносителя с образованием обратного тока или застоем из-за дисбаланса давления в различных точках контура.
Схема установки насоса
Одновременно с этим важно учесть требования производителя по монтажу. Направление движения теплоносителя всегда указывается на корпусе насоса, определяя способ включения, а инструкция определяет доступные позиции (вертикально, горизонтально, на допустимых углах наклона). В общем случае ротор должен располагаться горизонтально, а блок подключения питания с клеммами и автоматикой должен располагаться сбоку или сверху так, чтобы даже при протечке теплоноситель не попал на контакты, вызывая короткое замыкание
В общем случае ротор должен располагаться горизонтально, а блок подключения питания с клеммами и автоматикой должен располагаться сбоку или сверху так, чтобы даже при протечке теплоноситель не попал на контакты, вызывая короткое замыкание.
Ставить насос на обратной или подающей линии – не имеет значения, если он изначально рассчитан на работу с перекачиваемой средой температурой до 100-110ºС. Помимо вышеуказанных правил следует лишь ориентироваться на удобство доступа к месту установки. Так во многих случаях на линии подаче, расположенной сверху, насос устанавливать лучше, ведь к нему будет проще доступ для обслуживания и ремонта.
Обвязка
Как было сказано ранее, существует две схемы отопления – с естественной циркуляцией теплоносителя и с принудительной движением теплоносителя. Если система с естественной циркуляцией, то без насоса функционировать она будет, хотя при этом ее теплоотдача будет на низком уровне, то система отопления с принудительным движением теплоносителя без циркуляционного насоса функционировать не будет. Несмотря на тот факт, что система с принудительной циркуляцией намного эффективнее, она имеет один существенный недостаток. Если пропадает электричество, то пропадает и тепло в доме. При естественной системе циркуляции после исчезновения электричества система отопления продолжает работать, хотя и менее эффективно. В любом случае, лучше тепла меньше, чем полное отсутствие такового. Именно поэтому, в условиях, когда довольно часто пропадает электричество, проектируют комбинированную систему отопления. В основе этой системы лежит отопительная схема естественной циркуляции теплоносителя, но в нее врезается циркуляционный насос. Это повышает не только эффективность работы такой системы, но и повышает надежность в целом.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Система с принудительной циркуляцией
Такая система не будет работать без циркуляционного насоса, что свидетельствует о ее невысокой надежности, несмотря на высокую эффективность.
Невысокая надежность такой системы связана еще и с качеством теплоносителя. Чем чище теплоноситель, тем дольше срок службы циркуляционного насоса. Чтобы обеспечить соответствующее качество теплоносителя, перед насосом обязательно устанавливается фильтр грубой очистки, чтобы снизить вероятность попадания в насос абразивных частиц в виде песка.
Установка циркуляционного насоса в систему с принудительной циркуляцией

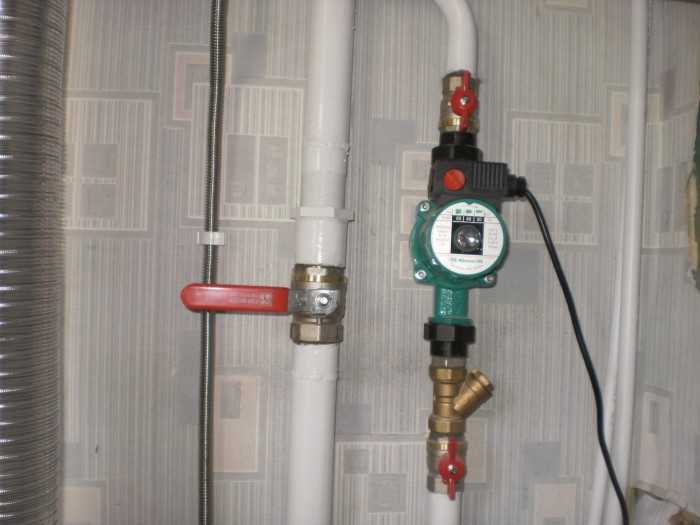

С двух сторон циркуляционного насоса следует установить по шаровому крану, для того, чтобы можно было в любой момент снять насос для замены или для ремонта, не сливая из системы теплоноситель. Достаточно перекрыть краны и снять насос, открутив гайки крепления.

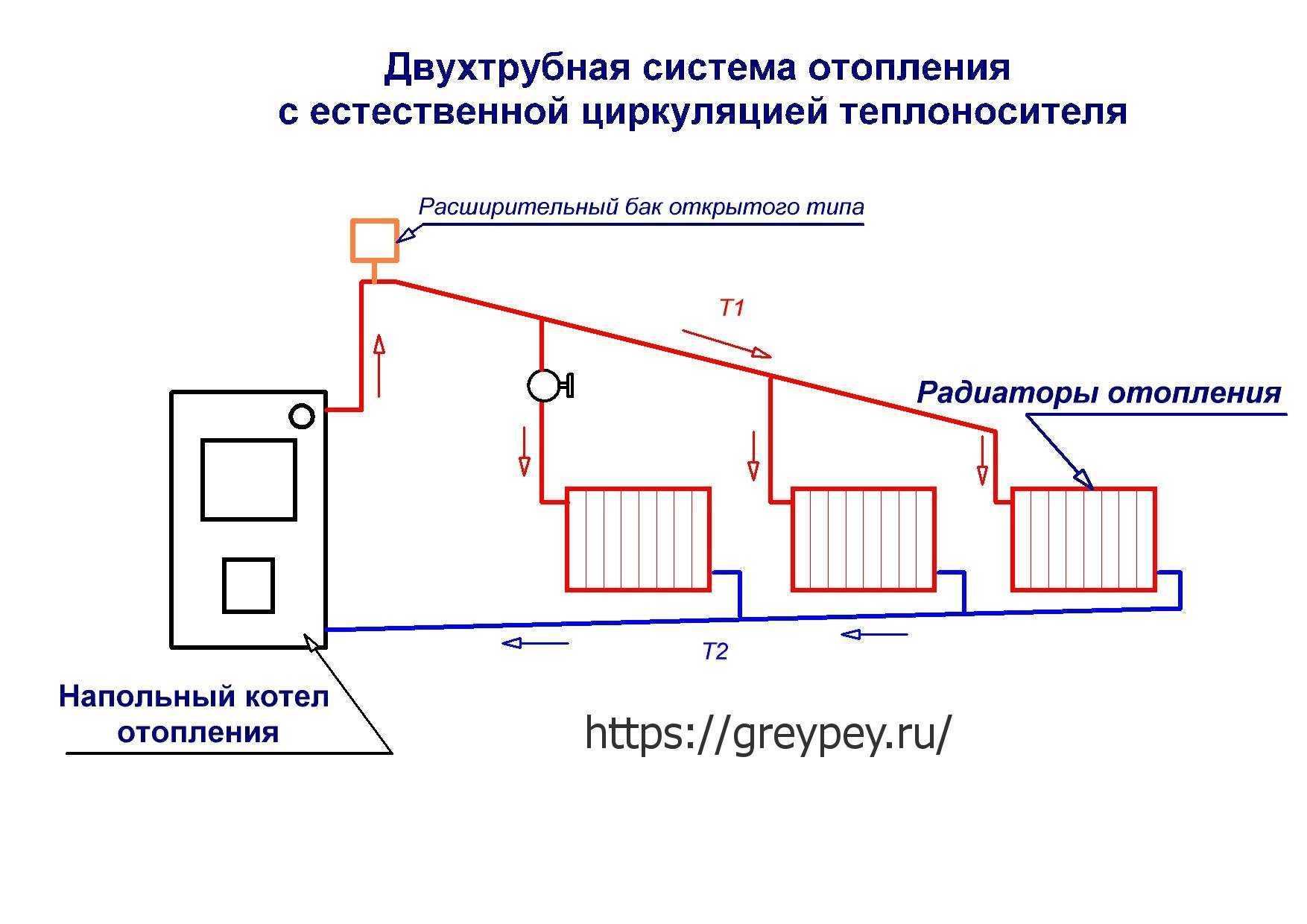

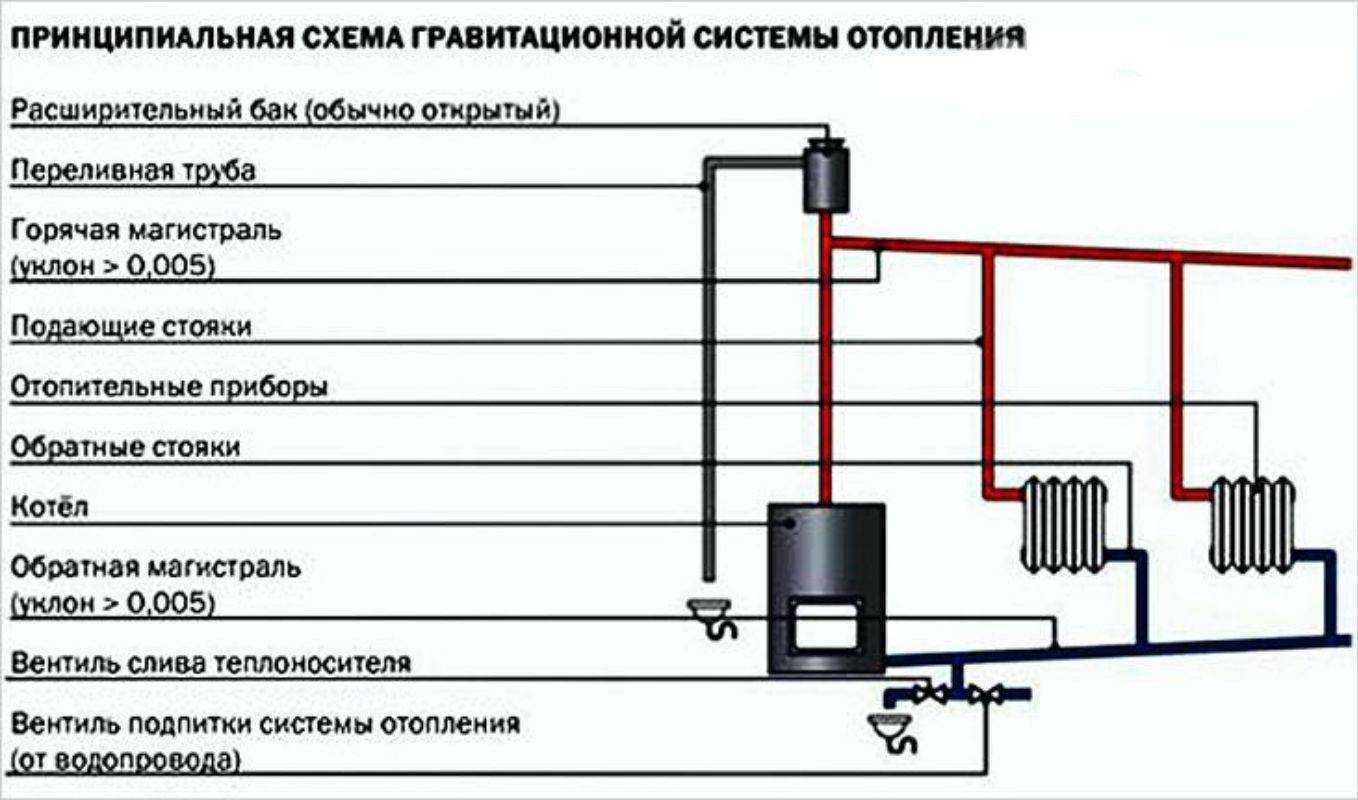

Система с естественной циркуляцией
Чтобы система отопления, работающая по такому принципу, сохраняла свою работоспособность при любых условиях, параллельно насосу устанавливается перемычка (байпас) с одним отсечным краном. Этот кран всегда закрыт, когда работает насос и система отопления работает в принудительном режиме.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Когда электричество отключается, кран на перемычке открывается, а один из кранов на насосе закрывается. В таком положении кранов система работает как гравитационная, с естественной циркуляцией теплоносителя.
Особенности монтажа
Если планируется установка циркуляционного насоса, следует позаботиться о том, чтобы место установки обеспечивало горизонтальное положение ротора
Не менее важно подумать о направлении потока теплоносителя, при этом на корпусе насоса с помощью стрелки указывается направление потока
Существуют насосы, которые способны работать в любых положениях, хотя любой насос можно расположить не только горизонтально, но и вертикально, но в таком случае его производительность падает процентов на 30. Выбирая модель насоса, необходимо учитывать все нюансы.
Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса
Watch this video on YouTube
Как правильно выбрать место для установки
Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°
, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.
Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно
Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.
Система отопления с двухконтурным котлом и теплым полом
В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.
Правила эксплуатации
Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:
- слишком сильная/слабая подача воды;
- устройство работа в случае, когда теплоносителя в системе нет;
- при длительном простое;
- когда нагрев воды сильно превышает норму (свыше 65°С).
Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.
Как подключить циркуляционный насос к электропитанию
Циркуляционные насосы подключаются к бытовой электросети переменного напряжения 220 Вольт. При этом должны соблюдаться следующие правила.
К насосу от электрощитовой прокладывается отдельный трехжильный кабель (с заземляющей жилой). В электрощитовой подключение осуществляется к отдельному защитному двухполюсному автомату.
В том случае, если насос оснащен питающим проводом, подключение реализуется с помощью трехконтактной вилки и розетки.
Насос без кабеля подключается непосредственно к клеммной колодке
Важно соблюдать полярность: фазный контакт обозначается символом «L», нулевой – «N», заземляющий – специальным знаком «ꓕ».
Для заземления используют провод с желтой или желто-зеленой изоляцией, для «фазы» — с коричневой или красной, для «ноля» — с синей или белой. Существуют также кабели иностранных производителей с другой цветовой маркировкой.
Источник бесперебойного питания (ИБП) для циркуляционного насоса своими руками устанавливается в схему подключения для обеспечения бесперебойной работы системы отопления
ИБП можно заменить аккумуляторами и стабилизатором напряжения.
Схема подключения циркуляционного насоса к электросети
Модернизация отопительной сети
Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.
Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.
Врезка насоса
Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.
Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.
Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.
2 Разновидности насосов и их особенности
В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.
Циркуляционная насосная установка
Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.
Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.
Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.
В «мокрых» агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. «Мокрые» аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с «сухими» насосами.
Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.
Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.
Пример расчета
Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.
То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.
Расчет напора
От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:
- 2,5 м – высота подвала;
- 3 м – высота первого этажа;
- два перекрытия – 0,5 м;
- расстояние от пола до верхнего края радиатора – 0,6 м.
Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.
Расчет мощности
Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.
Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.
Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.
Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.
Место установки
Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.
Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.
Запорная арматура и фильтр
Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.
Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.
Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.
