Как собрать и установить кирпичную печь в частном доме с котлом водяного отопления

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Создание буржуйки с гидроконтуром собственными руками

Во время монтажа подобного варианта системы для отопления можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Благодаря этому образно говоря процесс можно разделить на 2 этапа.

Развитие печи-буржуйки

Перед тем как начать работы составляются чертежи, включающие все размеры печи, и готовятся ключевые материалы чтобы работать с металлом: инверторный аппарат, молоток, углошлифовальная машинка, а еще плоскогубцы и специальная защитная одежда.

Создавая схему буржуйки с водяной рубашкой собственными руками, важно взять во внимание толщину компонентов грядущего агрегата. Как только была выполнена раскройка металла, приступаем к будущим шагам:

Как только была выполнена раскройка металла, приступаем к будущим шагам:

Объединить днище со стенками, исключая переднюю. Все детали стоит приваривать под прямым углом.

Важно: Низ печи лучше ставить на уровне 25-30 см от пола. Аналогичным образом, при помощи сконструированных железных ножек можно уменьшить воздействие нагрева на напольное покрытие

В пространство между камерой сгорания и поддувалом варится перегородка. В ней нужно высверлить несколько продольных отверстий, через которые будет удаляться зола.

Поддувальный проем обязан быть до 3 см меньше по сравнению с самим поддувалом.

• На передней стенке проделываются проемы для дверок. После чего ее можно поставить к ключевой конструкции;
• По обоим бокам передней части прибавляются выступы крыши, ставят дверки;

Все дверки лучше оборудовать засовами

К части сверху печи варится дымоходная труба.По окончанию работ следует проверять все части на наличие недостатков в швах. Если таких не обнаружено, приступаем ко второму этапу — добавлению гидроконтура.

Добавление гидроконтура в буржуйку

Основу аналогичного вида печи составляет трубный змеевик, который можно соорудить из различных материалов, к примеру, пустотелых труб из стали или стальных листов. Кроме теплообменного аппарата для создания буржуйки с гидроконтуром потребуются:

• Корпус готовой печи.
• Отопительные приборы.
• Трубы.
• Листы металла.

Процесс установки системы выполняется так:

Сверху основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Облегчить выполнение работ сможет помочь составление чертежа будущей буржуйки с гидроконтуром, создаваемой своими силами.

• Из металла или из иных подходящих неприменяемых материалов сформировывается водяной бачок, для него если сравнивать с камерой сгорания и зольником должно быть выделено самое большое пространство. В бачке выполняются отверстия для патрубков, потом он ставится за камерой сгорания. Пространство отсоединяется листом металла.
• Дальше выполняется процесс установки трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Важно: Двухтрубная конструкция считается более предпочтительной, так как дает возможность менять температуру при помощи установленных кранов и обеспечивает одинаковый прогрев в отличии от однотрубной. Коллекторная же считается очень не простой для самостоятельного строительства

Другим этапом выполняется методичное соединение патрубков с отопительными приборами по всему дому.

Отопительные приборы рекомендуется устанавливать под окнами. Это повысит проводимость тепла буржуйки. Конструкция буржуйки с гидроконтуром исследуется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бачок, который исключит подачу холодной воды. Его размер выбирается если исходить из объема воды, который будет располагаться во всей системе — бачок необходимо делать на 20% больше.

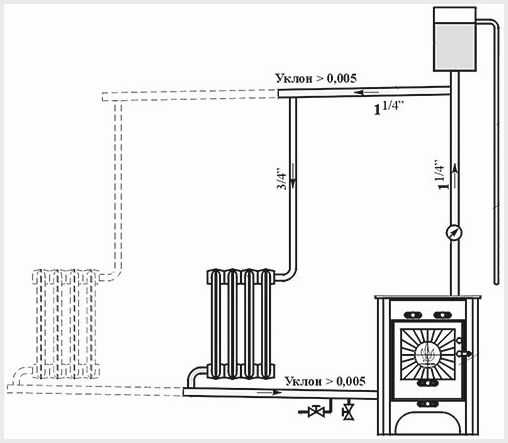

Пример буржуйки с расширительным бачком

При грамотном возведении вода будет разогреваться в теплообменном аппарате, проходить по трубам к отопительным приборам, остывать и опять возвращаться в трубный змеевик.

Рекомендуем подробно прочесть про виды теплообменных аппаратов к этому всему к этому материалу.

Конструкцию которая готова можно покрывать краской или отделывать используя кирпичь в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с гидроконтуром

При помощи сконструированной собственными руками буржуйки с водяной рубашкой можно прекрасно сэкономить на отоплении дома загородного. Подобное сооружение способен обеспечить должным количеством тепла любое помещение.

Инструменты для сборки котла

Сделать можно из подручных средств и при помощи стандартных инструментов, без дополнительного специального оборудования. Чтобы отважиться на самостоятельную работу, в хозяйстве должны быть:

• Листовой металл. Используют и старую чугунную печь.
• Трубы стальные разного диаметра, в том числе, оцинкованные.
• Старые стальные или чугунные дверцы и заслонки. Их делают самостоятельно, но лучше поискать на свалке или в магазине.
• Автомобильный радиатор. Его используют как теплообменник.
• Дрель.
• Сварочный аппарат.
• Болты, гайки, уголок, метизы, гаечные ключи, герметик и пакля.

Если в конструкции предусмотрен насос, надо найти и его. Еще понадобятся датчики давления, температуры и термостат.

Расчёты показателей буржуйки

Теплотехнические расчёты печей наиболее сложны. В строительстве и производстве подобные операции делаются специализированными лабораториями. Для бытового использования их существенно облегчают, оставляя для самостоятельного определения только ключевые показатели тепловых агрегатов:

1. Расчёт теплоустойчивости помещения, другими словами обозначение его способности сохранять тепло. Этот показатель зависит от материала и толщины пола и стен, его теплопроводимости, конструктивных свойств оконных и конструкций дверей. Но во всяком случае теплоустойчивость зависит ещё и от качества выполнения всех составляющих компонентов.
2. Расчёт сечения дымоотводных каналов, так как качество и скорость сгорания топлива в печи зависит конкретно от данного параметра. Если диаметр больше хорошего, то большая часть тепла уходить будет без отдачи, уменьшая КПД устройства. Напротив, недостаточное сечение может привести к неполному сгоранию топлива и загазованности помещения. Для определения размера трубы дымоотвода применяется показатель 2,7 в отношении к объёму топки печи. Если данный показатель составляет 40 литров, то подходящий размер дымоотвода будет составлять 40 / 2,7 = 14, 8 см.

Классический размер трубы из металла для дымохода составляет 150 мм. В большинстве случаев к расчётной величине прибавляют 15–20%. Финальная регулировка тяги в печи выполняется шибером, дающим возможность прекрасно настраивать сечение дымоотвода. Нужно сказать, что величина тяги будет зависеть не только от диаметра, но и от погоды, благодаря этому применение шибера считается необходимым.

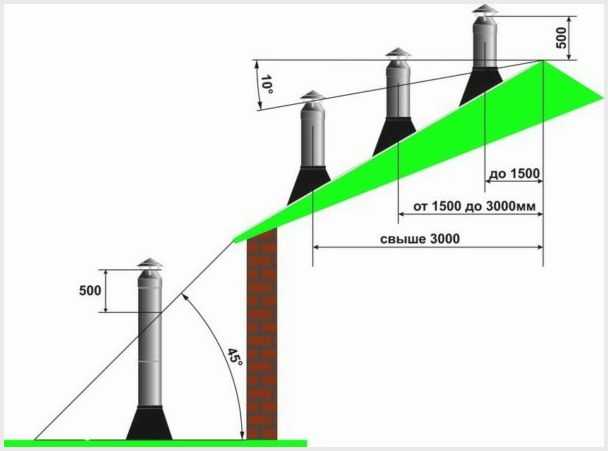

Приоритетное значение имеет высота дымоотвода. Есть ограничивающий параметр — общаяя высота его не должна быть более 5 метров считая от места выхода из топочного отделения. Уровень возвышения над кровлей зависит от места размещения в отношении к коньку.

Принципиально важно определить размеры дымоотвода правильно

Как сделать печь водяного отопления на дровах: установка теплообменника

Скажем так, тонкостей в процессе установки теплообменника в печь не так уж и много, и самая главная из них заключается в том, что печь должна быть рассчитана на использование теплообменника. В смысле того, что этот момент необходимо учитывать при ее проектировании и строительстве. В противном случае придется идти от обратного и подгонять теплообменник под возможности существующей печи, что не совсем удобно и, самое главное, это то, что такое решение может оказаться не совсем неэффективным. Кроме этого момента, если говорить уже о непосредственном монтаже теплообменника в печь, можно отметить еще и следующие нюансы.

В принципе, это все нюансы, которые необходимо соблюдать в процессе самостоятельной установки теплообменника в дровяную печь. И единственное, что остается еще здесь добавить, так это сказать несколько слов по поводу материалов, из которых изготавливаются теплообменники. Их немного – медь, сталь, чугун, нержавейка. Первый – самый эффективный, второй самый дешевый, третий отлично противостоит коррозии, а четвертый является самым дорогим и одновременно самым лучшим.

И напоследок темы, водяное отопление от печи на дровах, скажу несколько слов об одной конструктивной особенности, вернее разновидности теплообменника по конструкции. Они могут быть двух типов – трубчатые и изготовленные из листовой стали. Как ни странно, но трубчатый теплообменник менее эффективен – он получил свое распространение исключительно благодаря простоте в самостоятельном изготовлении.

Как установить котел на дровах

Приступаем к установке

Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Советы

Самодельная конструкция в первую очередь должна быть практичной и безопасной.

Зная процесс изготовления и установки всех трех видов конструкций на дровах, вы сможете подобрать для себя приемлемый вариант, установить печь правильно и сделать ее безопасной.

Рекомендации:

1. Оградите печь экраном от помещения, так будет безопаснее, особенно если в комнате находятся дети.
2. Выложите корпус кирпичом, он не обожжет руки при случайном прикосновении к горячей печи.
3. При установке водонагревателя, изолируйте трубы, тепла уходить будет меньше, а вода медленнее остывать.
4. При установке пиролизной конструкции, закрывайте все отверстия после разжигания дров.
5. Не оставляйте бак для воды пустым, в итоге сталь может быстро прогореть. Лучше в качестве материала используйте чугун, хотя сталь – прочнее, но подвержена коррозии от воды и высоких температур.
6. Отключение устройства от отопительной системы будет проще, если к котлу на выходе прикрепить вентиль и краник для слива воды.
7. Хорошо, если у конструкции будет регулятор температуры, контролировать температурный режим вы сможете самостоятельно.
8. Подбирайте трубы из легированной, жаропрочной стали.
9. Учитывайте объем при изготовлении камеры сгорания из баллона. При срезе верха. объем значительно уменьшится. Можно для котла длительного горения подобрать 2 газовых баллона, объема для топки будет достаточно.
10. Герметизируйте дверцу зольника. Подгоняйте к проему ее плотнее, изнутри по периметру протяните асбестовый шнур.

Установка котла на дровах

Но прежде чем начать монтаж своими руками, тщательно выберите место и рассчитайте параметры теплообменника

Также обратите внимание на то, что объем рубашки теплообменника должен быть обязательно увеличен с целью улучшения работоспособности котла, но при всем этом, внутренний объем должен остаться неизменным

Наиболее эффективная работа обеспечивается за счет генераторного режима. Чтобы сделать котел максимально огнеупорным вы можете, завершив установку, своими руками покрасить его дополнительным слоем краски. которая к тому же может сочетаться с интерьером вашего дома, чтобы он мог еще лучше с ним сочетаться.

Главное, что вам нужно знать, если вы решили делать своими руками систему водного отопления на дровах. что значительно легче создать водяной контур. если дома еще нет печи длительного горения. а вот если печь уже установлена, то придется разбирать печную кладку в некоторых местах.

Водяное отопление на дровах

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Вокруг котла располагаются толстые трубы, по которым идет вода, нагретая от него. Учитывайте то, что для котла подобного типа подходят только сухие дрова, поэтому у вас дома всегда должен быть их хороший запас .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .

Технология кладки

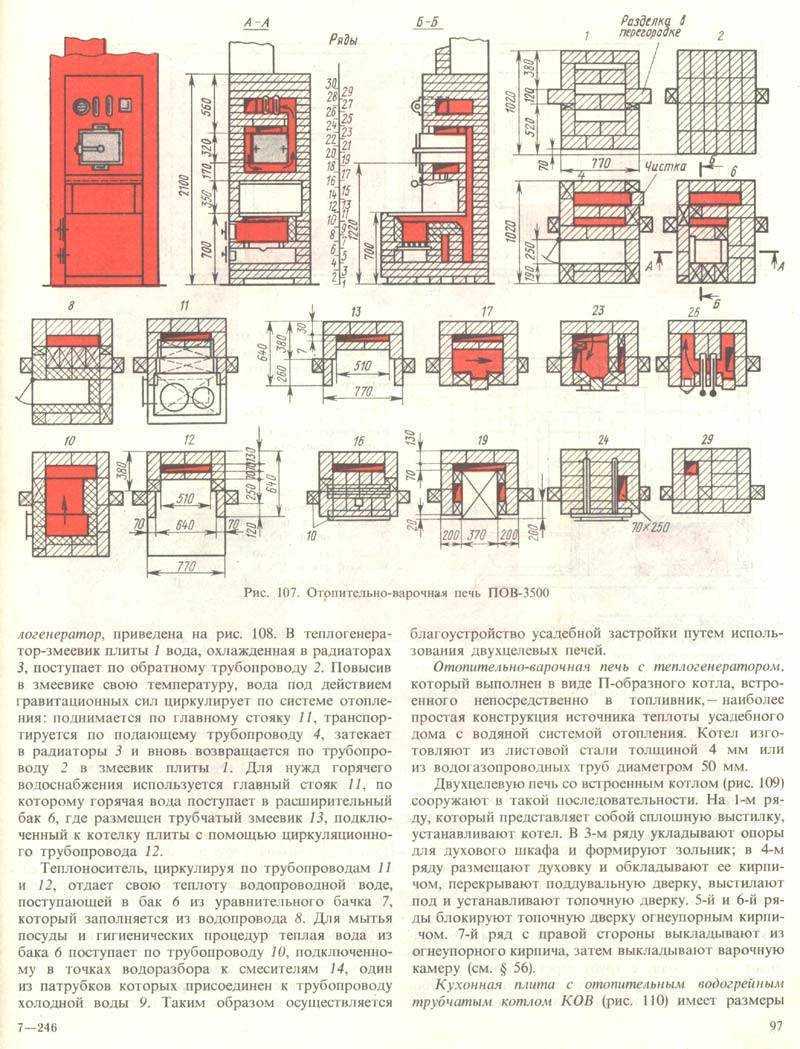

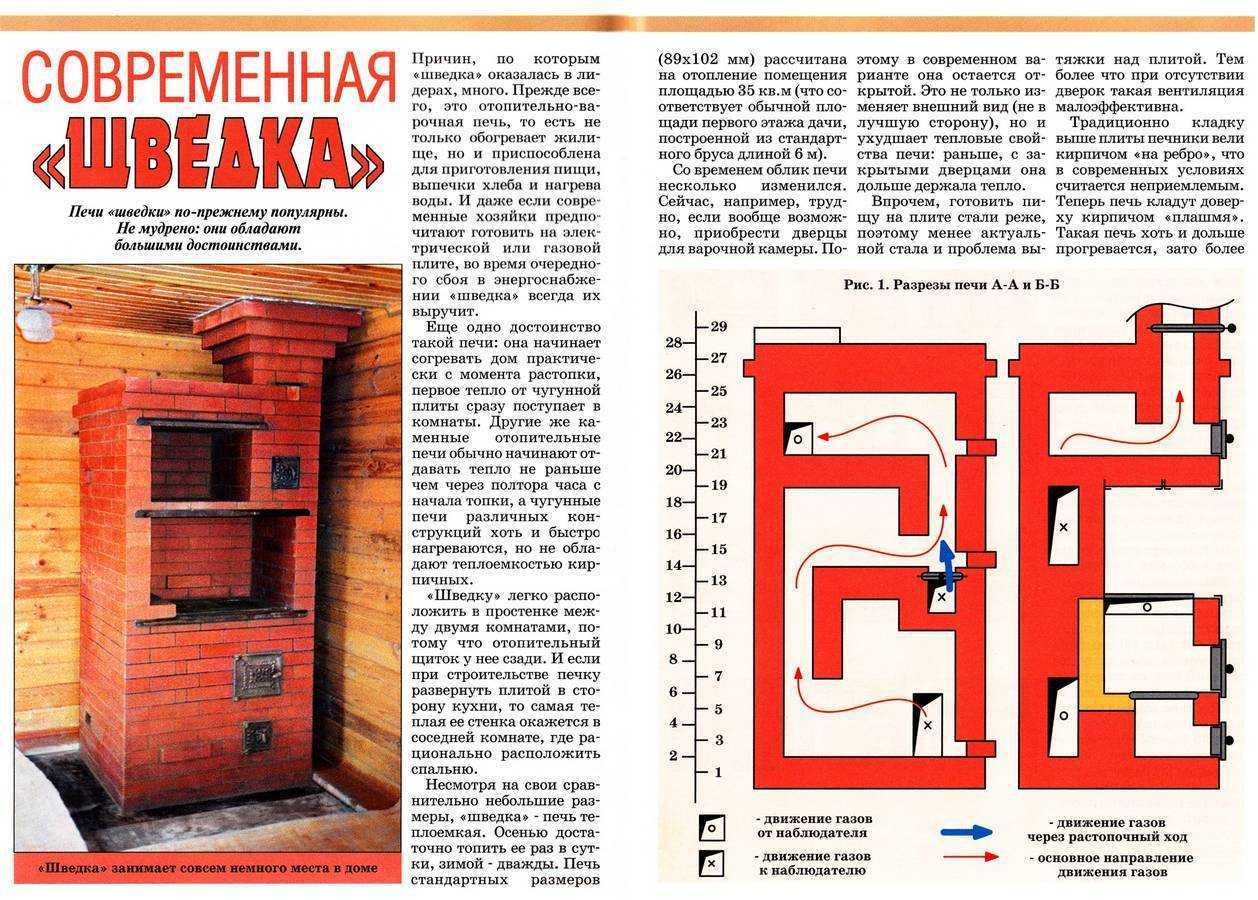

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

бетон для фундамента;
кирпич красный полнотелый;
кирпич шамотный огнеупорный;
кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

мастерки и кельма;
резиновый молоток;
болгарка с кругом для кирпича;
уровни, отвесы, бечевка;
рулетка.

Последовательность выполнения операций своими руками

1. 1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
   2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
   3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. 1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
   2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
   3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
   4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
   5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
   6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
   7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

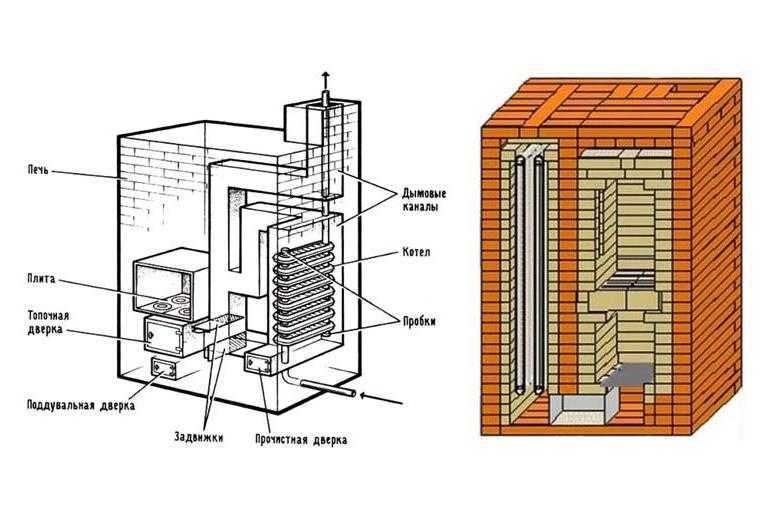

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

• Производится загрузка топлива в топку, где оно поджигается.
• Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
• При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

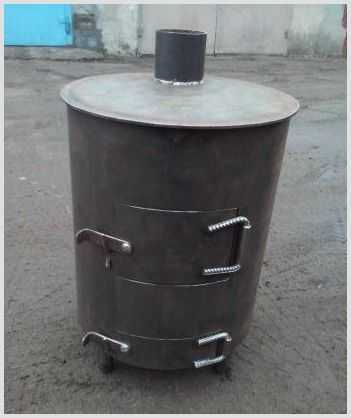

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Необходимые материалы и инструменты

Для изготовления топки используется сталь:

1. жаропрочная, легированная молибденом и хромом. Примеры: марки 12Х1МФ, 12ХМ. Эти материалы стоят дорого и требуют от сварщика некоторого опыта;
2. низкоуглеродистая. Лучше всего — Сталь 20, также подходят Сталь 10 и Ст3. С этими материалами работать проще, но они менее долговечны.

Понадобится такой прокат:

• 4-5-миллиметровый лист: изготовление топочной зоны;
• лист толщиной 3 мм: оболочка;
• уголок 50х4 мм: колосниковая решетка;
• труба Ду50: жаротрубный теплообменник (пронизывает емкость с водой) и сгоны для соединения оборудования с контуром отопительной системы;
• труба Ду150: дымоотводящий патрубок;
• профильная труба сечением 60х40 мм: воздуховод;
• полоса 20х3 мм: фланец, кронштейны и пр.

Также нужны материалы:

• рулонная каменная вата толщиной 2 см (плотность — 100 кг/куб. м);
• базальтовый или каолиновый картон (можно заменить устаревшим асбестовым);
• асбестовый шнур;
• металлические панели толщиной 0,3-0,5 мм с цветным порошковым или полимерным покрытием: наружная обшивка котла;
• ручки и навесы для дверок.

Вместо каменной ваты можно применить стеклянную — в современном исполнении эти материалы по свойствам идентичны. Но надежнее будет именно базальтовая вата, поскольку она выдерживает более высокие температуры — 600-700С против 450С у стекловаты.

Набор инструментов:

• аппарат электросварочный, рассчитанный на сварочный ток от 200 А (используются электроды МР-3С или АНО-21);
• болгарка с рабочей частью диаметром 125 мм (используются отрезные и шлифовальные круги по металлу);
• дрель с набором сверл по металлу;
• обычные слесарные и измерительные инструменты: рулетка, молоток, металлическая щетка, плоскогубцы, маркер.

Также для изготовления котла потребуется комплект автоматики с такими компонентами:

• контроллер (блок управления);
• вентилятор;
• термодатчик.

Пример: система компании KG Elektronik (Польша). Для данного котла требуются блок управления SP-05 и вентилятор DP-02.

Не рекомендуется применять автоматику китайского производства — ввиду низкой надежности. Следует быть внимательным, поскольку китайские производители внешне копируют устройства европейских, к примеру, той же KG Elektronik.

Водяное отопление от печи на дровах: преимущества и недостатки

Ни для кого не секрет, что печное и современное водяное отопление обладает рядом существенных недостатков. К примеру, печь нагревает воздух, транспортировать который на большие расстояния весьма сложно. В отличие от этого, водяное отопление имеет все шансы замерзнуть в зимний период. Таких недочетов и у того и у другого отопления весьма немало, а комбинирование их в одну систему позволяет устранить ряд таких недостатков как с одной, так и с другой стороны. Естественно, не все так гладко, как может показаться с первого взгляда – та же проблема с замерзанием теплоносителя или же постоянного участия человека в процессе загрузки дров в печь практически нерешаема. Но тем не менее в совокупности использование этих систем отопления как единого целого дает целый ряд положительных аспектов.

• В первую очередь, человек получает возможность наслаждаться видом огня – так сказать, греться, сидя у очага и получая при этом лучистое тепло, которое выделяется от печи в большом количестве. Это полезно для нашего организма.
• Далее универсальность и широкие возможности подобных систем отопления. С одинаковым успехом они могут работать не только для обогрева дома и выступать в качестве камина – кроме этого, печь для водяного отопления дома на дровах в состоянии обеспечивать горячей водой. Мало того, она может даже служить в качестве кухонной плиты с духовкой и конфорками.

Такая система оправдывает себя далеко не в каждом случае. К примеру, наличие печи в доме дает возможность устроить водяное отопление, не приобретая при этом газовый или какой-либо другой котел. Также, принимая решение сделать водяное отопление от печи на дровах, следует учитывать и отрицательные моменты, которых тоже весьма немало. В первую очередь, это постоянное участие человека в процессе отопления – дрова необходимо постоянно загружать. Второй момент заключается в огромном количестве тонкостей использования такого отопления – к примеру, если в разогретый теплообменник дровяной печи подать холодную воду, то он попросту лопнет. Весьма негативно может сказаться на изделии в целом и перегрев теплоносителя. Кстати, управлять температурой такого отопительного прибора довольно сложно, а без постоянного контроля контур водяного отопления может закипеть и взорваться. Я не пугаю, просто все это дело нужно предвидеть и держать на постоянном контроле.

Из какой стали варить нагреватель

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки. Однако конструкция такого устройства достаточно сложна, кроме того, для изготовления понадобится существенный объём металлопроката.

В качестве источника нагрева выступает дровяная или угольная топка. Наименьшего расхода материалов при оптимальных показателях прочности можно достичь при изготовлении топки в форме цилиндра диаметром от 50 см и высотой, соответствующей объёму нагревательного бака. Для изготовления топочного блока используют низко- и среднеуглеродистые легированные стали с температурой окалинообразования не ниже 400 °С. Эксплуатационные температуры в топке не особо высоки, однако использование обычной конструкционной стали чревато быстрым выгоранием углерода.

Для водяного бака термостойкость не так важна, зато важна герметичность, поэтому выбирать следует сплавы с хорошей свариваемостью. Здесь приветствуется использование среднеуглеродистых сталей без легирования, но обязательная антикоррозионная защита внутренних поверхностей. Толщина стенок бака составляется порядка 2–2,5 мм, более толстому металлу в домашних условиях будет слишком трудно придать нужную форму.

С чего всё началось

Прежде чем перейти к техническим особенностям котла, стоит заострить внимание на предыстории его строительства. PerelesnikПользователь FOUMHOUSE. PerelesnikПользователь FOUMHOUSE

PerelesnikПользователь FOUMHOUSE

В мой дом заведён газ, но я периодически задумывался над тем, чтобы перейти на отопление твёрдым топливом. Останавливало лишь то, что газовое отопление было выгодно, и переход на дрова оказывался не рентабельным. Дом я отапливал электродным котлом мощностью 7 кВт, работающим в связке с кондиционером, который эксплуатировался «на обогрев». При сильных заморозках дом дополнительно подтапливался котлом, работающим на газе. И вот газ подорожал…

Именно увеличение цены на газ стало тем событием, которое привело к разработке ракетного котла.

Прежде, чем иди и сразу покупать «нечто» под названием «твердотопливный котёл», Perelesnik начал изучать предмет. Он ознакомился с перечнем оборудования, предлагаемого в магазинах, посмотрел, как работают котлы у соседей, понял, какие наиболее частые проблемы возникают, изучил отзывы в Интернете.

После «мозгового штурма» появился список требований, которым должно отвечать устройство — с точки зрения Perelesnik-а:

• Возможность стабильной работы на мощности от 2 до 20 кВт. Это связано с особенностями климата в регионе проживания форумчанина. Зимой температура с месяц может держаться около 0°C, а потом резко на неделю упасть до -25…30°C. В осенне-весенний период температура находится в пределах +5…+10°C. Т.к. дом в межсезонье также нужно отапливать, но от котла не требуется максимальная мощность, нужен «гибко» настраиваемый аппарат.
• Котёл должен быть «всеядным», т.е. гореть в топке должно всё, что может гореть – дрова, топливные брикеты, уголь, отходы и т.д., включая влажное топливо.
• Конструкция котла должна предусматривать закладку поленьев диаметром до 20 см. Это уменьшит необходимость в колке дров.
• Должен работать с ночи до утра на одной закладке топлива. При сильном морозе количество полных закладок топлива не должно превышать трёх.
• Полная энергонезависимость. Устройство должно работать без необходимости его подключения к электрической сети. В случае обрыва проводов или отключения энергии, работу циркуляционного насоса (он должен прокачивать теплоноситель) обеспечивает резервная система питания.

Система отопления выбирается, в зависимости от климатических условий проживания, теплопотерь дома, доступности того или иного вида топлива, цен на энергоносители в вашем регионе.

Также среди основных требований к котлу перечислялось:

• высокий КПД, простая и недорогая конструкция дымохода;
• небольшое образование сажи и отложений (значит, отпадает необходимость в частой прочистке котла и увеличивается эффективность его работы);
• безопасность работы котла при любых режимах эксплуатации, жаростойкость узлов;
• возможность дозагрузки дров при рабочем режиме;
• удобство эксплуатации котла при его установке в жилом помещении;
• небольшой вес и габариты.

Самое интересное, что все эти требования планировалось «уложить» в бюджет, не превышающий 500 долларов, за исключением стоимости работы.

Достаточно лишь поверхностно ознакомится с требованиями, чтобы понять, что найти твердотопливный котёл, отвечающий всем пунктам списка, задача непростая. Поэтому Perelesnik решил идти двумя путями:

1. Попытаться найти готовое заводское изделие.
2. В случае неудачи – скопировать конструкцию готового котла и сделать его самому.

В ходе поисков и дальнейшего изучения информации, оба варианта отпали. Из-за технических особенностей: «капризности» работы на «мокрых» дровах, невозможности работы на малой мощности и т.д. не подошли пиролизные котлы длительного горения. Также не устроили «самоделки», найденные на просторах «всемирной паутины». Оставался третий вариант – на основе своих знаний и приобретённого опыта разработать конструкцию твердотопливного котла «под себя».

https://youtube.com/watch?v=JcKBPyyTlfM
