Как установить термоголовку на радиатор отопления: инструкция

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Небольшое видео по теме правильной установки перемычки на обвязку радиатора:

Виды головок по конструкции

Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.

Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.

В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.

Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

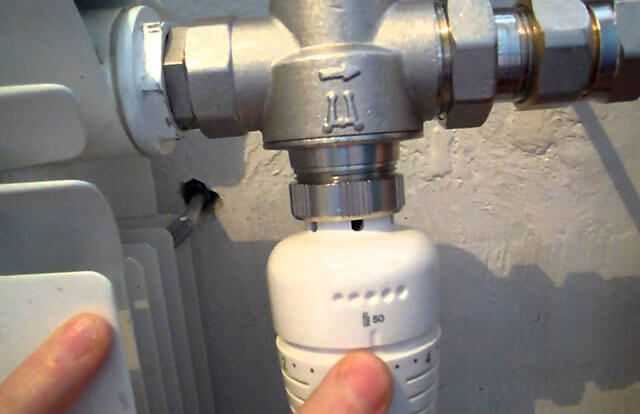

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
Для фиксации термоголовки нужно слегка нажать на устройство.
О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.
На пластине закрепляют корпус устройства.
Посредством хомутов на стене фиксируют капиллярную трубку.
Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Что это такое и для чего он нужен

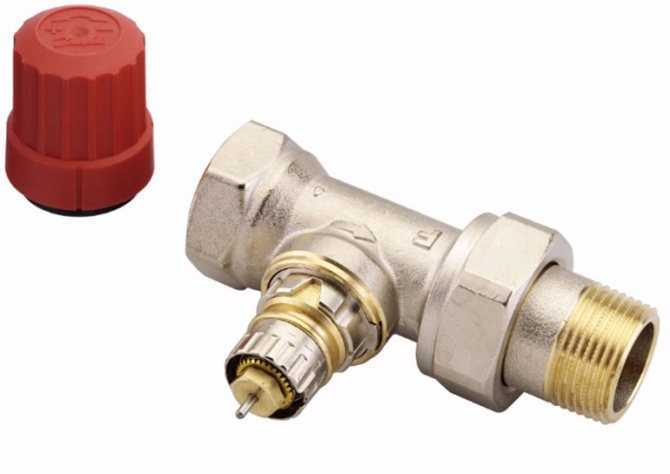

Термоклапан — это разновидность трубопроводной арматуры. Он позволяет поддерживать в помещении заданный температурный режим за счет оптимизации теплоотдачи отдельного отопительного прибора.

Назначение и область применения

Термоклапан предназначен для ручного или автоматического регулирования расхода теплоносителя через радиатор или распределительный коллектор.

Установка подобных устройств рекомендуется:

В автономных отопительных системах, где нагрев носителя осуществляется твердотопливным котлом.
На трубопроводах горячего водоснабжения. Вода для бытовых нужд может подаваться слишком горячей (до 95 ºС) и при отсутствии крана-смесителя вызывает ожоги у пользователей.
Перед пластиковыми элементами трубопроводной системы. Термоклапан защитит от перегрева материал, из которого изготовлены трубы.

Характеристики

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

Максимальный уровень рабочего давления — 1,0 Мпа.
Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
Максимальная рабочая температура — +110 ºС.
Максимально допустимая температура окружающей среды — +50 ºС.
Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
Диапазон регулирования температур — +20…+60 ºС.
Время срабатывания — 25 мин.
Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

Латунь.
Бронзу.
Нержавеющую сталь.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Виды

Термоклапаны подразделяются на виды по следующим признакам:

По способу установки — прямой, угловой, осевой.
По назначению — смесительный, балансировочный.
По типу системы отопления — для однотрубной или двухтрубной системы.
По типу наполнителя в сильфонной емкости термоэлемента — парафин, газообразное или жидкое вещество.
По виду термостатического элемента — ручное, механическое или электронное регулирование, с выносным датчиком.

Ручные

У ручных термостатических клапанов шток срабатывает на остановку движения теплоносителя при вращении в ручном режиме ручки, находящейся снаружи корпуса. Поворачивая регулятор, можно изменить давление в термостатической головке, что повлияет на чувствительный элемент и приведет в движение шток. Они бывают прямого или углового исполнения.

Выпускаются в двух диаметрах прохода — ½» или ¾». Отличаются более простой конструкцией и низкой ценой. Основной минус термостатического клапана с ручной настройкой — это невысокая точность регулировки температуры и необходимость контролировать своевременное срабатывание со стороны человека.

Механические

Это устройства с более сложной конструкцией, способной автоматически поддерживать заданный температурный режим в помещении. Основу их термостатической головки составляет сильфонная емкость, наполненная жидкостью с высоким коэффициентом температурного расширения.

При нагревании жидкость в сильфоне расширяется и приводит в движение шток термоголовки. Он через удлинитель передает усилие на шток термостатического клапана, который и перекрывает поток теплоносителя. При охлаждении жидкости процесс идет в обратном направлении

Газовый или жидкостный

Эффективность работы термостатического клапана зависит от свойств вещества в сильфоне. Газонаполненные термоэлементы более точные и надежные. Они быстрее реагируют на изменения температуры, но сложнее в производстве и поэтому дороже.

Жидкостные чуть медленнее срабатывают, но проще в изготовлении. К плюсам жидкостных термоэлементов также можно отнести высокую точность передачи внутреннего давления сильфона на шток термостатического клапана.

С выносным датчиком

Термоклапаны с выносным датчиком предназначены для установки в радиаторах с нижним подключением или расположенных в нише. Термостатическая головка монтируется на клапан с помощью резьбового соединения, а температурный датчик крепится к стене в любом удобном месте. Между собой головка и датчик соединяются капиллярной трубкой.

Электронные

Электронные термоклапаны имеют более объемные габариты. В корпус прибора встроен электронный микропроцессор, управляющий движением штока, также имеется дополнительное отделение для двух батареек. Одно из достоинств электронных моделей — более широкий функционал. С их помощью, например, можно выставить разную температуру в помещении в утреннее или вечернее время суток, на каждый день недели.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Какие инструменты понадобятся для установки

Комплект инструментов зависит от конструкции теплосистемы, куда устанавливается терморегулирующее приспособление:

Если термостатический клапан уже вмонтирован, как в большинстве современных коммуникаций в новостройках, хозяевам останется только навернуть на него головку. В этом случае достаточно обычных плоскогубцев.
Ситуация усложняется при отсутствии терморегулирующего клапана, поскольку потребуется устанавливать всю систему терморегулировки. Понадобятся плашка, контргайка, фум-лента для герметизации резьбового соединения и два разводных ключа. Придется запастись лобзиком или болгаркой для резки.

Термостатические головки

Ручная термоголовка — самый простой и надежный вариант

Механические

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Газовый или жидкостный

Жидкостный или газовый сильфон — особой разницы нет

С выносным датчиком

Электронные

Электронные терморегуляторы на батареи отличаются большими размерами

Установка

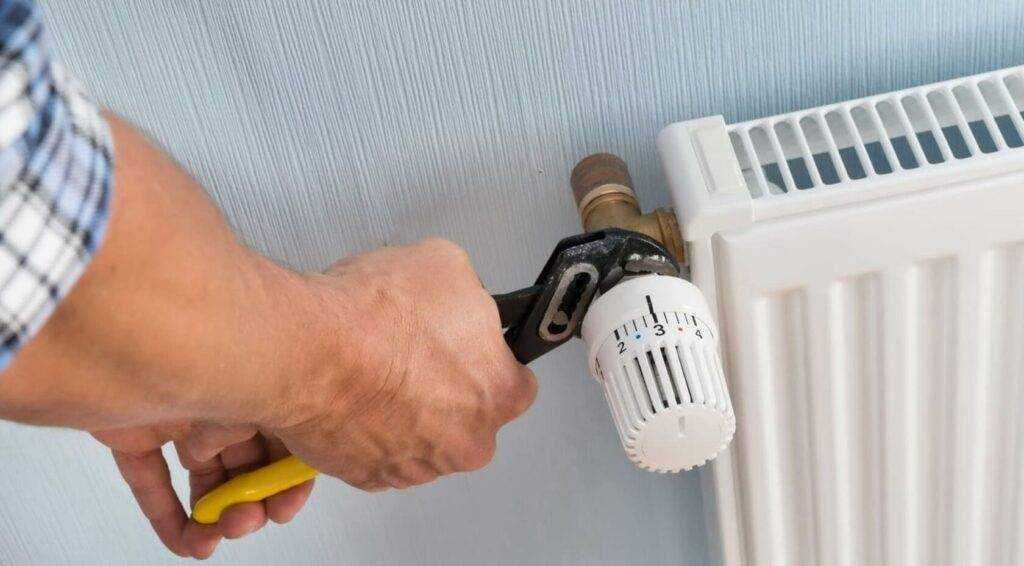

Терморегулятор для радиатора отопления устанавливается на радиатор обычно на входе, для этого в первую очередь следует познакомиться со схемой устройства контура. Иногда также приборы ставятся на выходе, что позволяет снизить напор теплоносителя.

Технологически процесс установки термостата для радиатора не представляет особой сложности, это может сделать даже новичок, напоминает установку соединительных элементов. Ручные регуляторы стоят недорого и эффективно повышают слежение за энергоресурсами, что позволяет равномерно распределить тепло по всем батареям

В процессе монтажа требуется принимать во внимание количество изгибов в контуре, они позволяют сократить тепловые потери, при этом, не уменьшая давление теплоносителя, поступающего в батареи. Дополнительные ручные вентили дают возможность отключить полностью подачу, если помещение не эксплуатируется

Правила установки регулировочного крана

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
Для фиксации термоголовки нужно слегка нажать на устройство.
О правильном положении и установке на место подскажет глухой щелчок.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.
На пластине закрепляют корпус устройства.
Посредством хомутов на стене фиксируют капиллярную трубку.
Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
Закручивают фиксирующий болт с помощью шестигранного ключа.

Как устанавливать

Не нужно устанавливать термоголовки на каждый нагреватель, который находится в жилом помещении. Здесь есть правило, согласно которому, регулироваться должны только те радиаторы, которые в сумме имеют немного более 50% мощности. К примеру, когда в помещении находится 2 нагревательных элемента, термостат нужно ставить на более мощный.

Следует учесть: в том случае, когда используются чугунные радиаторы, применение термоголовок будет крайне неэффективно. Причиной тому то, что по своей сути, подобные отопительные батареи инертные, за счет чего регулировка будет осуществляться с большой задержкой. Поэтому устанавливать на них терморегуляторы не имеет смысла.

Устанавливать клапан лучше всего на подающей трубе, когда осуществляется подключение батареи к общей системе. Если же нужно врезать устройство в уже собранную отопительную цепь, будет необходимо произвести демонтаж некоторых элементов, а также осуществлять резку труб (если они металлические, то это очень большие неудобства), предварительно перекрыв кран.

Более сложно произвести монтаж антивандального варианта терморегулятора. Чтобы это сделать, потребуется шестигранный ключ, имеющий размер 2 мм. Сначала, используя дюбеля, нужно закрепить на стене монтажную пластину, после чего на ней закрепить корпус. Далее капиллярная трубка крепится непосредственно к стене, применяя пластмассовые хомуты. Теперь, совместив требуемые метки, необходимо легко прижать термоголовку, после чего закрутить на ней фиксирующий болт, используя шестигранный ключ.

Кроме обычной регулировки температуры, на терморегуляторах есть возможность установить минимальные, а также максимальные значения, за пределы которых будет невозможно осуществить поворот колесика. Чтобы это сделать, в задней части устройства находятся ограничительные штифты.

В общем-то, сделать подбор наиболее подходящего терморегулятора не так уж и сложно, главное помнить, что необходимо выбирать варианты под имеющуюся или планируемую отопительную систему, а также как их нужно будет устанавливать. Лучше всего использовать программируемые модели компании Данфосс, которые позволят значительно экономить на отоплении.

Смотрите видео, в котором специалист рассказывает что такое термоголовка для радиаторов, для чего она нужна, как работает и как облегчает жизнь и экономит Ваши деньги:
