Как установить шаровый кран

Варианты использования

Вопрос о перенаправлении водяного потока становится актуальным при намерении полить дачный участок, облегчить уборку большой площади, осуществить ремонт в доме, развоздушить и слить кипяток из отопительной системы. Фитинги-переходники – оптимальный вариант решения проблемы. Они бывают простенькими, как насадки для шланга на кран либо вентиль, но усложненные конструкции в этой группе тоже не редкость.

Набор аксессуаров для многофункционального разъемного соединения с фитингами и лейкой

Приспособления для полива

Классификация шланговой продукции основывается на различиях в диаметре и материале. Внутреннее сечение в 13 мм садоводы считают наиболее удобным для подсоединения к водопроводу с целью полива грядок. Приближаются к нему по популярности в садово-огородной «линейке» диаметры 18 и 25 мм.

Простой пластиковый разветвитель к поливочному шлангу – демократичное решение для дачников

Материалом при изготовлении шланга для крана на кухню дачного домика могут служить:

техрезина;
пластмасса;
поливинилхлорид;
нейлон.

Надежней и долговечнее других хозяева квартир и дач признали резину: она спокойно «терпит» температурные скачки, не боится перегибов и достаточно прочна. Пластик ломается и покрывается налетом, нейлон при частых переходах от холодной среды к горячей деформируется. Вариант с армированным поливочным ПВХ-рукавом, удобным и износостойким, очень хорош, но для многих дороговат. В список элементов поливочной системы обязательно войдут:

штуцер (резьбовый или без резьбы) с коннектором;
ремонтная муфта с одним или парой переходников.

Если направлений орошения несколько, полезной окажется комбинация разветвителя для шлангов с краном (эту разводящую потоки деталь еще называют адаптером). Адаптерная планка-блок позволит не только вымыть руки, но и расширить водоснабжающую схему за счет водяных фильтров. А еще она обеспечит возможность быстрого и легкого подключения стиральной машины к готовому узлу бытовых коммуникаций.

Разветвляющий блок дает возможность подключить к системе сразу 4 шлангаСтандартный переходник с краном поливочным 3/4 – оптимальный вариант сочленения

Газово-водопроводная арматура

Обустройство кухонно-ванной зоны редко обходится сегодня без гибких полимерных шлангов-змей, оплетенных металлом. Стыковка осуществляется посредством герметичного резьбового соединения шланга с краном и других сантехнических аксессуаров. Маркировка шлангов-трубок различна: синяя полоса – для холодной струи, красная – для подогретой. Покупать их следует с запасом длины

Закупка и установка газового оборудования – задача повышенной ответственности, поскольку поломки и протечки в столь важной коммуникационной цепи не просто неприятны, а опасны. Вместо недолговечного резинового рукава лучше сразу приобрести полимерный термостойкий в стальной оплетке: он прочнее и соответствует ГОСТу

Маркируют газонесущий комплект шлангов и кранов с лейками для газа желтым цветом.

Универсальное переходное устройство на кран снабжено запорной рукояткой и ситом-рассекателем

Три варианта монтажа шарового крана на полипропиленовую трубу

В наше время интернет изобилует различными советами по любому техническому вопросу. Поскольку тема строительства весьма востребована в среде самоделкиных, желание неподготовленного человека получить информацию в сети понятна. Мы все разных профессий и не можем быть специалистами во всех областях. Но как разобраться в этих советах, если они подчас противоречивы?

Очень просто. Нужно всего лишь критически относится к написанному. Приведу пример:

Это достаточно корявая сборка при помощи полипропиленовых резьбовых муфт и шарового крана с американкой. Если закрыть глаза на качество сборки, вариант вполне рабочий. Он позволяет достаточно легко заменить шаровой кран в процессе эксплуатации, если он по какой-либо причине выйдет из строя.

И что же нам предлагают в сети в качестве альтернативы? А вот что:

Шаровой кран из полипропилена под приварку. Автор такого предложения приводит аргументы в поддержку этого, достаточно спорного решения:

Вот такая подборка ценовых показателей. Путем нехитрых арифметических действий получаем экономию 129,6 рублей.

Казалось бы выгода очевидна. Но автор еще не всё сказал. Он дополняет свою идею:

— собирать узел из 3-х деталей долго по времени и ненадежно , поскольку имеем 2 сварных и два резьбовых соединения, которые потенциально могут быть выполнены некачественно и потечь. — металлические шаровые краны ненадежные (особенно с дешевым силуминовым корпусом). — металлические краны на трубопроводе холодного водоснабжения собирают на себе конденсат , отчего быстрее выходят из строя.

Да, действительно, если не умеете варить полипропилен, то можно накосячить при сварке. Но и приваривая кран из полипропилена, накосячить можно аналогично. Те же два сварных стыка.

Что же касается паковки резьбовых соединений, то они просто не имеют смысла, если делать неразборную конструкцию, изображенную на рисунке выше. Это еще хуже, чем на первом фото с одной американкой.

Про ненадежность металлических кранов в сравнении с пластиковыми — очень спорно. И в той, и в другой категории есть совершенно разные по качеству изделия. Да, дешевые силуминовые краны ненадежны, но кто же заставляет их ставить, когда на рынке достаточно качественных кранов?

Конденсат на кране? Это не проблема крана, это проблема влажности и вентиляции в помещении. Для интересующихся подробностями рекомендую эту статью. Там про борьбу с конденсатом на бачке унитаза, но лечится аналогично — что с краном, что с бачком.

Теперь об экономии. Картинки в сети можно найти любые. Например такую:

Это качественный полипропиленовый кран от приличного производителя. Если купить этот кран, вместо приведенного выше, экономия составит меньше 5 рублей.

То есть, разница между этими двумя вариантами совершенно не существенна по деньгам, оба варианта не позволяют заменить кран без вырезания его вместе с частью трубопровода и дополнительными сварочными работами по монтажу нового крана. И какой смысл сравнивать плохое с плохим?

На первом фото в этой статье вариант гораздо лучше этих двух, хотя со сварными швами явный перебор. Зато кран можно заменить без резки и последующей сварки полипропиленовой трубы

Что важно для жителя квартиры или загородного дома

Но есть вариант еще лучше:

Две такие американки под приварку — те же два сварных соединения, как и в варианте с полипропиленовым краном. Но можно ставить любой металлический кран и легко его заменять, имея в наличии только гаечный ключ.

Он несколько хуже предыдущего, поскольку подразумевает возможность замены крана только на аналогичный, а он несколько отличается по размерам от наиболее распространенных моделей.

Мораль сей басни проста и незатейлива:

— Если не хотите покупать специальный паяльник для полипропиленовых труб и осваивать их сварку, избегайте пластиковых кранов под приварку , самостоятельно их заменить будет достаточно проблематично.

— Используйте стандартные металлические краны известных производителей и две муфты с американками . Заменить кран при таком способе монтажа сможет и ребенок. Открутить две гайки американок, снять кран, закрутить эти гайки на новом. Уплотнение там штатными резиновыми прокладками, больше ничего не нужно.

И никогда не делайте вот так:

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх) . Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Процесс установки

Разберемся, как установить смеситель в ванной? Сначала потребуется вкрутить эксцентрики. Между центрами входных фитингов оставляют расстояние в 150 мм. При выполнении монтажа с погрешностью потребуется поставить переходные эксцентрики. На резьбовое соединение наматывают уплотнитель, вкручивают в фитинги.

Далее производят крепление корпуса крана, при этом необходимо контролировать горизонтальность. Чтобы место соединения с водяной магистралью было скрытым, применяют декоративные чашки. При подключении смесителя в ванной обязательно вставляют уплотнительные резинки, предотвращающие протекание воды. Затем можно приступать к окончательному монтажу корпуса крана, который сводится к подкручиванию гаек, что обеспечивает надежность соединения.

Установка смесителя с уплотнителями

После того, как будет выполнена установка смесителя в ванну, потребуется проверить правильность монтажа, для чего подается холодная и горячая вода. Если наблюдается течь, то гайки нужно подтянуть еще, но главное не переусердствовать. Следующим крепится гусак. Через него будет идти вода. Его крепят снизу на установленный корпус смесителя при помощи резьбового соединения гайкой.

Сверху производят фиксацию шланга и лейки. Крепление шланга для душа к смесителю выполняется стандартной гайкой. Чтобы собрать его с лейкой, используется конусообразное соединение. При сборке не забываем установить уплотнительное кольцо. Далее выбирают место, где будет крепиться держатель лейки на стене, и сверлят отверстия. Для фиксации используют шурупы. Это был завершающий этап по монтажу смесителя.

Как установить смеситель на бортик?

Помимо описанного выше, возможна установка смесителя на ванну либо раковину. Производится это, как правило, на борт указанных сантехнических приборов. Монтаж может выполняться такими видами труб, как:

Металлическая. Обеспечивает соединение высокого качества. Монтаж возможен в стену либо бетон. Установка отличается своей трудоемкостью и сложностью.
Термостойкая металлопластиковая. Используется для надежного соединения, но применяется достаточно редко.
Гибкий шланг. Относится к простому и недорогому варианту для соединения водопроводной магистрали со смесителем. Соединение характеризуется надежностью и гибкостью. Но такой шланг не следует помещать в бетон либо стену из-за сравнительно быстрого выхода из строя.

Смеситель на бортике раковины

Как установить смеситель на раковину или ванну? Сначала потребуется выяснить и определить длину подводящих труб. Для этого кран временно необходимо прикрепить к раковине или на ванну. После выполняют замер расстояния между входными отверстиями смесителя, к которым будет подводиться вода, при этом учитывают углы и изгибы. В основном для подвода используют гибкий шланг. Нужно избегать натянутого состояния, но и слишком большая длина ни к чему

Внимание следует обратить не только на размеры, но и на качество исполнения деталей

Далее устанавливать прибор нужно в следующей последовательности:

Монтируются на свое место резиновые уплотнители, к крану гайками крепятся подводящие шланги.
В специальную выемку в корпусе смесителя укладывается резиновый вкладыш для уплотнения.
Подводящие шланги пропускают в отверстие на чаше, укладывается прокладка между чашей и смесителем. После прибор монтируют на место.
Производится фиксация устройства при помощи болта и гайки. Нужно следить за тем, чтобы установка была прочной. Далее затягивают гайки, но прилагаемые усилия следует контролировать, чтобы не перетянуть.

Установка смесителя на борт ванны

Последующие действия аналогичны монтажу устройства на стену. Установка крана в ванную не является сложной процедурой. Главное придерживаться описанных выше рекомендаций. Также, перед тем как собирать смеситель, нужно ознакомиться с прилагаемой инструкцией к прибору. Это позволит избежать непредвиденных ситуаций и порчи изделия.

Как соединить кран с трубой

1 Металлопластик или полипропилен
2 Фитинги
3 Монтаж шаровых кранов
4 Монтаж смесителей на кухне и в ванной

Поломка сантехнического оборудования у большей части хозяев чаще всего вызывает серьезное беспокойство и убежденность в том, что справиться с ней собственными силами – задача непосильная. Но если рассудить логично, то многие неисправности можно устранить самостоятельно, не обладая особыми специализированными знаниями. На самом деле, соблюдения четких инструкций, полученных даже от продавца магазина, бывает достаточно для того, чтобы внести собственный вклад в создание комфорта в своем доме.

Подключение крана для газовой колонки

По причине регулярного использования чаще всего выходят из строя краны, соединенные с трубопроводом. Это могут быть кухонные смесители, краны на различных трубах, подводящих воду к стиральной машине, к газовой колонке, краны на стояках или на трубах перед водомерами.

Что такое гибкое соединение для холодной и горячей воды

Соединения, которые выполнены из гибких материалов – это отличный атрибут для подключения не только смесителей на кухне, но и унитазов и душевых. Это незаменимая подводка для соединений, так как она надёжная и по ней может протекать как холодная, так и горячая вода.

Гибкое соединение представляет собой шланг из резины, который покрыт оплёткой из металла, закреплён штуцерами, гайками и прокладками. Шланг часто изготавливают из каучука, который применяется в пищевой промышленности. Он отлично гнётся и прочен в использовании.Диаметр у таких шлангов может быть разный.

Гибкое соединение включает:

Резиновый шланг;Металлическую оплётку;Штуцеры;Гайки;Прокладки.

Материалом для оплётки выбирается алюминий, нержавеющая сталь или нейлон. Они защищают соединение от внешних сред. Алюминиевая оплётка, как правило, служит 3-4 года. Оплётка из нержавейки эксплуатируется на протяжении 8 лет. Нейлон – более 15 лет.

Гибкое соединение часто применяется в сантехнике. Прочный резиновый шланг позволяет соединению гнуться при разных нагрузках. Металлическая оплётка защищает его от внешних воздействий и агрессивных сред. А штуцеры с гайками отлично крепят соединения с проводящими частями трубопровода.

Стандартный промежуток под водорозетки

Водорозетки — современные фитинги, устанавливаемые на трубные, водопроводные выводы. При их использовании значительно упрощается монтаж и замена смесителей. Самыми распространёнными являются резьбовые водорозетки, но могут применяться фитинги обжимного или самофиксирующего типа.

По конструкции различаются одинарные (для установки кранов) и двойные водорозетки. Для смесителей используется двойной вариант. После их установки в месте вывода водопровода в ванную комнату формируется стационарный узел для монтажа

Как и в предыдущем случае, важное значение имеет расстояние между водорозетками. Оно также должно составлять 150 мм, что позволяет использовать стандартную сантехнику

Установка смесителя

Перекройте водоснабжение, для этого поверните краны, расположенные на трубах.

Демонтируйте старый смеситель, который с помощью разводного или гаечного ключа необходимо аккуратно раскрутить, при этом желательно не повредив. Удалите все старые прокладки, если имеется ржавчина, то постарайтесь избавиться от нее. Если у вас нет никаких специальных средств, то возьмите тряпку и тщательно протрите резьбы.
В зависимости от того, где вы устанавливаете новый кран, вам может потребоваться вставить его непосредственно в имеющееся отверстие на раковине, или напрямую соединять с трубами, если это смеситель для ванной. Если вы устанавливаете кухонный кран, тогда прежде чем вставить его в отверстие, вам необходимо будет установить уплотнительное кольцо.

С нижней части раковины наденьте большую резиновую прокладку, а также стопорное кольцо.
Следующим этапом вам необходимо будет закрепить кольцо и прокладку непосредственно к самой раковине, для этого воспользуйтесь ключом, который у вас имеется, и попросту тщательно все закрутите.
Далее вам необходимо соединить шланги, которые идут непосредственно от самого смесителя с трубами подачи горячей и холодной воды. Для этого вам также потребуется ключ, при этом, перед тем как вы приступите к соединению, вам необходимо резьбу на самих трубах обмотать фум-лентой, это нужно для того, чтобы гайка от шланга, лучше скрепилась и не дала течь.

Если вы устанавливаете водопроводный кран в ванной комнате, то вам, возможно, придется использовать разводные муфты. Они крепятся непосредственно к трубам водоснабжения при помощи того же ключа, вот только иногда необходимо дополнительно устанавливать резиновую прокладку.

После того, как все работы завершены, вам необходимо убедиться в надежности и прочности всех соединений, а делается это непосредственно с использованием воды. Откройте стояки и постепенно включайте воду, не делайте слишком сильный напор, так как вся установленная система новая и может попросту не выдержать резкого давления. Пусть вода польется некоторое время, а вы наблюдайте за тем, не подтекает ли она в местах соединения.

Как видите, все не так сложно как кажется на первый взгляд, а потому соединить кран с трубопроводом вы вполне можете самостоятельно, главное не торопитесь, и совершайте все работы поэтапно.

Монтаж

Правильная установка шарового крана может легко производиться своими руками. Рассмотрим несколько вариантов монтажа устройства.

Монтаж на трубу:

Сначала нужно слить воду из всей системы. Для этого отключите водоснабжение и откройте вентили; Перед началом работы нужно выбрать устройство. Можно купить шаровые краны с двухсторонней наружной или внутренней резьбой, модели, где с одной стороны соединение-американка, а с другой – резьба и т. д. Помимо этого учтите, что размер отверстия крана должен обязательно совпадать с диаметром коммуникации; На месте установки будущего водопроводного тройника трубу необходимо разрезать и подготовить. В зависимости от типа на ней нарезается резьба или просто отвод очищается от грязи и пыли (при демонтаже старой арматуры); Вкручивание осуществляется при помощи разводного ключа

При этом важно следить за направлением резьбы и силой нажима. Нельзя сильно пережимать устройство, иначе он может искривиться и будет нарушена герметизация системы; На резьбе крана обязательно наматывается уплотнительная лента или наносится специальная паста

Это необходимо сделать для защиты резьбового соединения и обеспечения максимально плотного прилегания отводов; Фум-лента (уплотнитель) наматывается не менее, чем в 5 оборотов; Накручивание изделия на стояк, отвод отопления или любую другую коммуникацию производится только на 5 полных оборотов резьбы. При меньшем количестве не будет нужного соединения, а при большем может образоваться стык, на котором будет собираться различный сор из водопроводной системы.

Когда накручивание окончено, нужно дополнительно проверить место соединения и включить водоснабжение. Если из нижнего отдела крана потекла вода, то его нужно снять и проверить сальник (некоторые недобросовестные производители продают устройства вообще без них). В отдельных случаях его приходится устанавливать самому или дополнительно уплотнять веревкой из льна или специальными наполнителями.

Советы по установке штуцерного шарового крана:

Если резьба входит очень легко, то намотайте еще уплотнительной ленты. При достаточном количестве «фум» арматура должна ввинчиваться с небольшим усилием;
Жидкий уплотнитель используется только для устройств с диаметром менее 5 сантиметров, к примеру, отводов раковины или мойки;
Схема намотки ленты очень проста – нужно её накручивать в том же направлении, что и ввинчивается резьба;
Нельзя сильно давить при накручивании крана – отвод может лопнуть.

Установка фланцевой модели осуществляется аналогично, разница заключается лишь в большем диаметре отвода и размере арматуры. Стоит помнить, во фланцевых моделях рекомендуется обязательно использовать дополнительные резиновые уплотнители на месте стыка запора и трубы.

Видео по теме:

Ремонт водопроводных кранов

В данном разделе будут рассмотрены наиболее часто встречающиеся неисправности водопроводных кранов, их причины и методы устранения.

Течет кран или смеситель.

Причиной неисправности может служить выкрашивание краев резиновой прокладки либо кольцевое продавливание. Чтобы устранить неисправность следует перекрыть воду вентилем на подводящей трубе.

Затем нужно слегка вывернуть из вентильной головки маховик со штоком и, убедившись в отсутствии подачи воды, выкрутить головку разводным или гаечным ключом, тем самым освободив клапан с седлом и прокладкой.

Если поверхность вентильной головки хромирована, следует подложить под ключ латунные или алюминиевые прокладки.

В случае, когда маховик крана выполнен в виде колпачка, обязательно необходимо снять его со штока, в противном случае не будет возможности установить ключ и вывернуть вентильную головку.

Если снятая вентильная головка ремонтируется впервые, необходимо вывинтить винт из клапана и положить вместе с шайбой в коробку с крепежом, так как больше они не понадобятся. Нужно использовать прокладку из резины, диаметр которой на 1 мм превышает внутренний диаметр гнезда клапана, чего будет достаточно для плотного прилегания прокладки в гнезде.

Выступающую кромку прокладки следует обрезать ножницами под углом примерно 45° по окружности. Это делают для того, чтобы вентильная головка не производила «пулеметные очереди».

При утечке горячей воды из крана (смесителя).

Причиной может являться растрескивание кожаной прокладки и кольцевое продавливание. В данном случае необходимо заменить кожаную прокладку резиновой по причине вымывания горячей водой дубильных веществ из кожи, при этом кожа твердеет и растрескивается, переставая заполнять собой мелкие неровности на седле крана (смесителя).

В качестве прокладок годится специальная техническая кожа или кожемит.

При «пулеметных очередях» и реве во время открытия вентильной головки.

Причиной может служить возникающие в замененных водопроводных трубах в квартире своими руками гидравлические удары или вибрация края прокладки из резины. Чтобы устранить неисправность, следует выкрутить вентильную головку и осмотреть прокладку. Скорее всего, по мере износа край ее кромки разлохматился, что и вызвало вибрацию.

Следует примерно под углом в 45° срезать кромку прокладки, не вынимая ее из клапана. Ножницами нужно срезать возвышение кромки над кольцевой стенкой клапана. Однако процедура будет иметь смысл при прорезании прокладки седлом не более чем трети ее толщины. В ином случае надо сменить прокладку.

Есть вероятность, что звуки распространяются по трубам из-за вибрации вентильной головки крана в одной соседних квартир. Тогда неисправность нужно устранять по месту ее возникновения.

Процесс снятия вентильной головки

При непрерывном протекании крана (излива смесителя).

Причиной может служить попадание частицы песка или ржавчины в одно из мест соприкосновения седла с прокладкой. В этом случае следует несколько раз открыть и закрыть вентильную головку.

Если проблема не устранилась сама собой, нужно выкрутить вентильную головку и очистить прокладку ножом или отверткой.

Надеемся, что теперь для вас вопрос о том, как отремонтировать водопроводный кран, будет ненавязчивым и легко разрешимым.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно

Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

На трубу надевают гильзу.
На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
Берут клещи, в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Виды инструментов для монтажа металлопластиковых труб

Для соединения металлопластиковых труб используют следующие инструменты:

Труборез или ножницы для резки металлопластика.
Угловую шлифмашинку (болгарку).
Трубогиб.
Строительный фен.
Ручной пресс, или пресс-клещи.

Болгарка и строительный фен приводятся в действие электродвигателем. Бытовые трубогибы для металлопластиковых труб обычно с ручным приводом. Ручной пресс для обжима имеет несколько разновидностей с разными типами приводов.

Механические

Ручные или механические мини-клещи применяются для обжима водопроводных труб диаметром до 20 мм. Такие применяются для внутренней разводки горячей и холодной воды. Эти инструменты не имеют электропривода или гидроусилителей, для их срабатывания используется мускульная сила человека.

Ручной привод

Ручные трубогибы, самодельные станки Вольнова имеют более сложную конструкцию, чем простые инструменты. Усилие, необходимое для гибки, довольно значительно, и для приведения в действие таких конструкций используются рычаги.

Для обжима металлопластиковых труб отопления (25 мм, иногда 32 мм) используют стандартный ручной пресс для обжима пресс-фитингов. Для усиления мускульной силы человека используют шестеренчатую передачу, она же помогает правильно отрегулировать усилие обжима.

Гидравлические

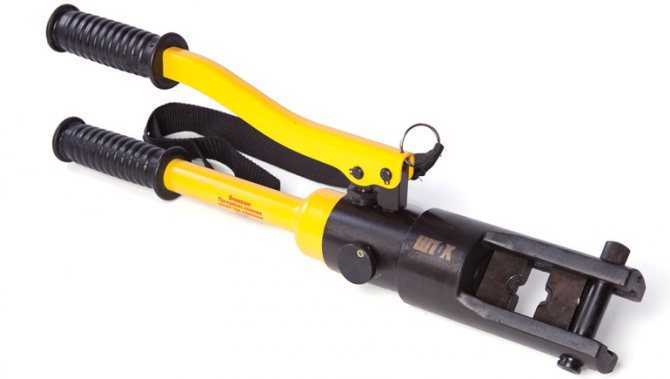

Для опрессовки трубопроводов большего диаметра (до 32 мм) выпускают гидравлические модели клещей. В одной из рукояток клещей встроен усиливающий гидроцилиндр. При сжимании ручек в гидроцилиндре повышается давление, усилие передается на обжимную головку клещей. Такие клещи достаточно дороги (от 10 000 рублей), они требуют квалифицированного техобслуживания.

Электрогидравлический вариант

Все предыдущие модели используются при монтаже металлопластиковых инженерных систем в небольших объемах. При промышленном строительстве или если вы постоянно монтируете сантехнические системы имеет смысл приобрести мощный электрогидравлический прессовый инструмент. Такое оборудование применяют для монтажа трубопроводов диаметром до 108 мм.

У прессового электрогидравлического инструмента высокая производительность и самое качественное и герметичное обжатие. Аппараты комплектуются насадками для обжима труб разных диаметров. Электрические клещи для ходовых бытовых диаметров до 50 мм могут работать от аккумуляторов.

Как установить шаровой кран на металлопластиковую трубу

Такая труба объединяет свойства пластика и металла. Она устойчива к коррозии, гибкая и обладает малым весом. В сочетании с шаровым краном создает неплохую систему для транспортировки воды.

Инструмент для монтажа

Основными являются два предмета. Во-первых, нужно иметь специальные ножницы.

Специальные ножницы для резки металлопластиковой трубы

Их применение обеспечивает качественный обрез трубы, на которую будет устанавливаться шаровой кран. Во-вторых, приспособление под названием калибратор. С его помощью подготавливается край трубы для установки крана.

Калибратор для подготовки диаметра перед тем, как установить шаровой кран на металлопластиковую трубу

Гаечные ключи также необходимы для решения вопроса как установить шаровой кран на металлопластиковую трубу. Они могут быть в любом исполнении. Все зависит от условий места монтажа.

Специальные соединительные устройства

Поскольку на металлопластиковой трубе для установки шарового крана резьба не нарезается, то используются соединительные фитинги. Это изделия, обеспечивающие соединение резьбовой части крана и внутренней гладкой поверхности трубы.

Фитинг в разобранном состоянии

Фитинг состоит из трех частей. Основная из них представляет собой его корпус. С одной стороны он имеет резьбу и ею соединяется резьбой с краном. Другая сторона фитинга вставляется вовнутрь трубы. На ее оконечности установлено кольцо-уплотнитель.

В состав фитинга входит накидная гайка и цанга. Одетые на трубу, и собранные с корпусом, эти элементы обеспечивают герметичность соединения фитинга и трубы. Никакого дополнительного уплотнительного материала при этом не требуется

Это важно для понимания вопроса как установить шаровой кран на металлопластиковую трубу

Сочетание с краном

Для крана могут быть два варианта. Либо он сразу предназначен под такое соединение, и фитинг уже вкручен в его корпус.

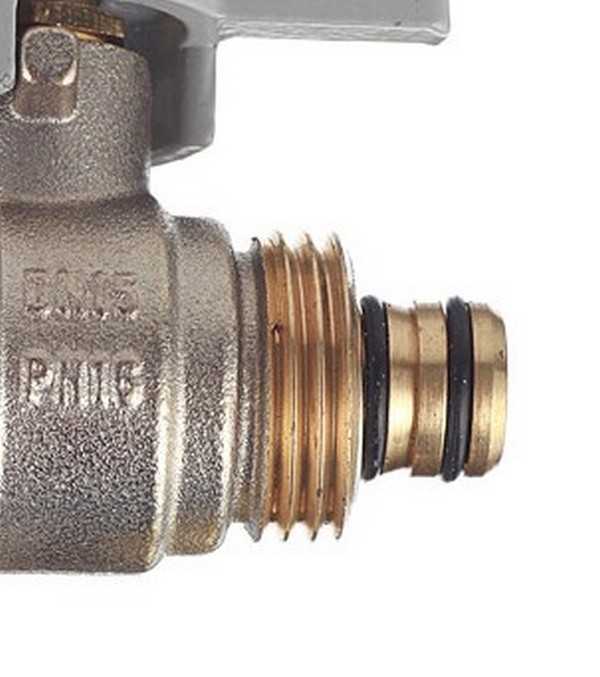

Шаровой кран готовый для установки на металлопластиковую трубу

Либо фитинг покупается отдельно, и монтируется на обычный кран перед соединением с трубой.

Порядок работы

Сначала рассмотрим вариант для крана, который для этого предназначен. Это означает, что фитинг на нем уже есть. Осматриваем состояние уплотнительного кольца, убеждаясь в его полной пригодности. Если есть в этом сомнения, кольцо нужно заменить.

Подрезаем край трубы ножницами. Разбираем фитинг. Одеваем на трубу сначала накидную гайку, затем цангу. Соответствующим размером калибратора разворачиваем край трубы, несколько увеличивая ее диаметр.

Как установить шаровой кран — работа с калибратором

Вставляем кран соответствующим краем (тем, где установлен фитинг) в подготовленный край трубы. При правильной подготовке для этого понадобится небольшое усилие. Дотягиваем трубу до полного касания ее кромки с торцом крана. Это важный момент в процессе как установить шаровой кран на металлопластиковую трубу.

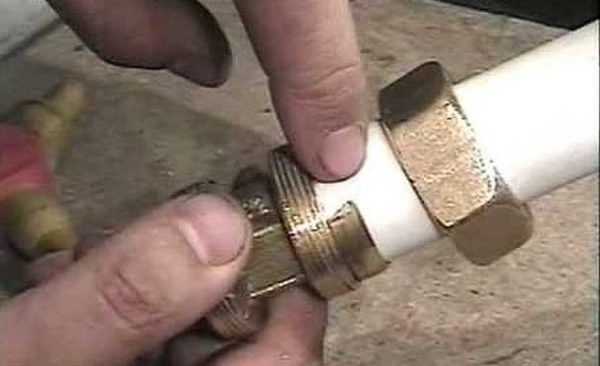

Установка цанги

Натягиваем цангу до упора и начинаем закручивать накидную гайку. Делаем это двумя гаечными ключами одновременно. Один из них придерживает шаровой кран, другим вращаем гайку. Плотно зажав резьбу, получаем качественное соединение кран-фитинг-труба.

Второй вариант соединения

Это случай, когда присоединяем на обычный шаровой кран, но фитинг на него монтируем самостоятельно. Процесс отличается от вышеизложенного порядка только начальной стадией. Главное здесь то, что фитинг-переходник следует установить в кран до его монтажа на трубу.

Как установить шаровой кран — контролируем качество уплотнительных колец

Делаем это общеизвестным способом с применением в качестве уплотнителя резьбового соединения, например, льняной пряди. Получив в результате единый узел (кран с фитингом), приступаем к работе с ним. Уже зная, как установить шаровой кран на металлопластиковую трубу, делаем все в той же последовательности.

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения

Как установить приварной кран

С одной стороны, этот процесс установки значительно проще, нежели резьбовой – не требуется нарезать резьбу и обрабатывать её уплотнителями. Инструкция, как производится установка углового приварного шарового крана:

Отмеривается участок на трубе, где будет произведен монтаж. Определенный отрезок удаляется, срез очищается и обезжиривается;
Кран устанавливается и центрируется. Для этого можно использовать как подручные средства, так и специальные приспособления. Например, можно применить металлическую арматуру или зажим-хомут с широкой дужкой. После разогревается сварочный аппарат;
В зависимости от материала, из которого изготовлена труба, могут понадобиться дополнительно соединительные муфты. Они надеваются на трубу, в них устанавливается кран и производится сварка;
После окончания работы некоторое время нельзя кран крутить и включать воду – он должен предварительно остыть. При необходимости демонтажа труба просто разрезается, из неё достается кран, и на его место приваривается или ввинчивается другой.

Фото — стальной приварной Такой тип соединения пригодится для подземной разводки труб, монтажа под ковер или установки системы отопления. Цена приварного шарового крана несколько выше, чем штуцерного, поэтому с его использованием общая смета будет немного меньше, чем при работе с резьбовыми соединениями.
