Кран маевского: принцип работы и его влияние на эффективность системы отопления

Кран Маевского – устройство, виды, критерии выбора

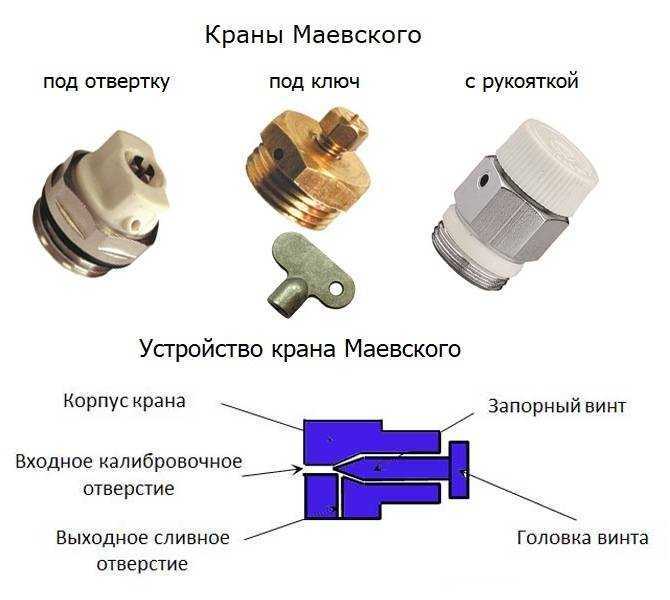

В классическом виде кран Маевского состоит из следующих частей:

Стойкого к коррозии латунного корпуса с наружной резьбой.
Расположенного внутри игольчатого конусовидного клапана.
Регулировочного наружного винта или специального ключа.

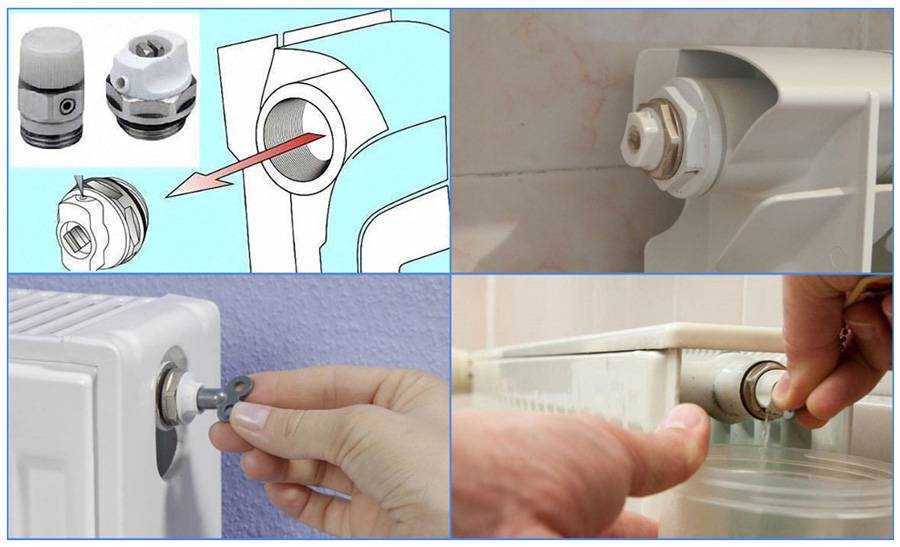

Ручной кран Маевского для спуска воздуха из радиатораИсточник dretun.ru

Дополнительно устройство оснащается уплотнительным монтажным кольцом и пластиковым кожухом. Принцип работы крана Маевского сводится к следующему простому действию – чтобы спустить воздух из батареи отопления, нужно провернуть запорный механизм ключом или вентилем.

Различаются 3 модификации воздухоотводчика рассматриваемого типа:

Ручной.

Простейший вариант запорного механизма. Управляется исключительно вручную. Для открывания клапана применяются различные приспособления:

Входящий в комплектацию ключ.
Отвертка.
Винт.

При выборе устройства необходимо правильно расшифровать маркировку. В ней указывается важная для процедуры монтажа информация – диаметр, шаг и длина резьбы.

Автоматический.

Конструкция автоматической версии несколько отличается от ручной в следующих деталях:

Латуниевый корпус имеет цилиндрическую вытянутую форму.
Поплавковый клапан, автоматически выпускающий воздух при переполнении внутреннего резервуара.
Затворник для выпуска газа.

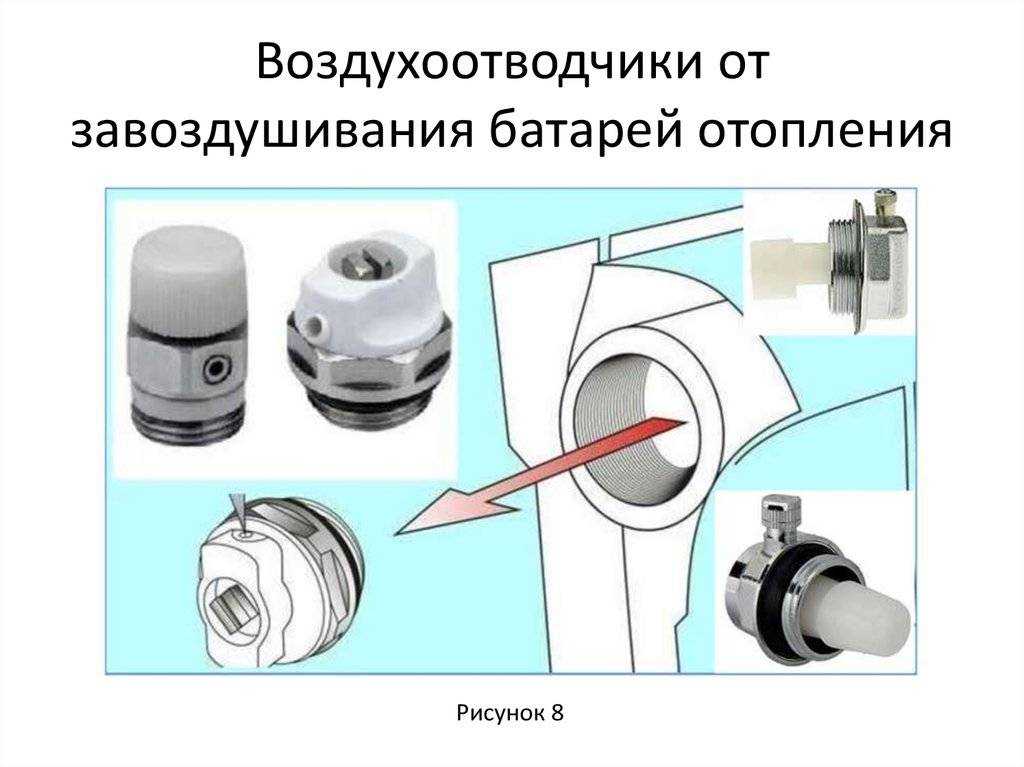

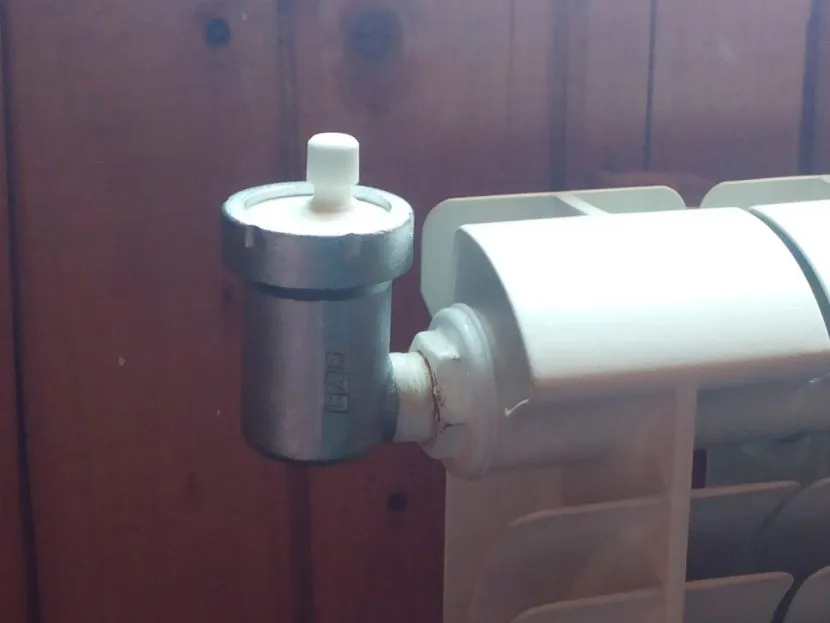

Воздухоотводчик для автоматического стравливания воздушных пробок из отопительных радиаторовИсточник teremonline.ru

Автоматический кран Маевского – это такое самостравливающее приспособление на батарее отопления, которое работает без вмешательства человека. Однако при этом характеризуется чрезмерной чувствительностью к чистоте теплоносителя. Поэтому в системах, где с этим не очень хорошо, быстро засоряется и выходит из строя.

С внутренним предохранителем.

Данная разновидность оснащена клапаном контроля давления. При достижении его значения критической величины происходит стравливание теплоносителя.

Благодаря этому удается избежать непредвиденной порчи оборудования вследствие внезапного гидроудара. Это особенно актуально, когда конфигурация отопительного контура включает металлопластиковые и пропиленовые элементы.

Критерии выбора

Для того чтобы правильно подобрать модель воздухоотводчика для конкретной системы отопления, необходимо учесть следующий ряд критериев:

Для домов с централизованным обогревом лучше применять ручные, легко прочищаемые модели. Так как магистральный теплоноситель всегда несет в себе загрязняющие примеси.

При хорошем качестве теплоносителя допускается устанавливать автоматический воздухоотводчикИсточник datchikidoma.ru

Если жилище оснащено автоматическим отоплением, и чистота теплоносителя поддерживается на должном уровне, лучше установить автоматическую модель.
Для обслуживания труднодоступных мест контура удобнее использовать автоматический воздухоотводчик.
Когда спустить воздух из батареи отопления в нише вручную затруднительно, лучше подойдет автоматический кран Маевского, либо вариант с точно подобранным ключом.

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

Разгерметизация труб в процессе ремонтных работ стояка или батарей.

Демонтаж отдельных элементов системы

Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора

Если произошло повреждение в местах соединения отдельных частей конструкции.

Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами

В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма

Принцип работы крана Маевского: фото мест установки, виды и типы вентилей

За стравливание излишков воздуха в радиаторах и трубах, в конструкции крана Маевского отвечает винт с протоками.

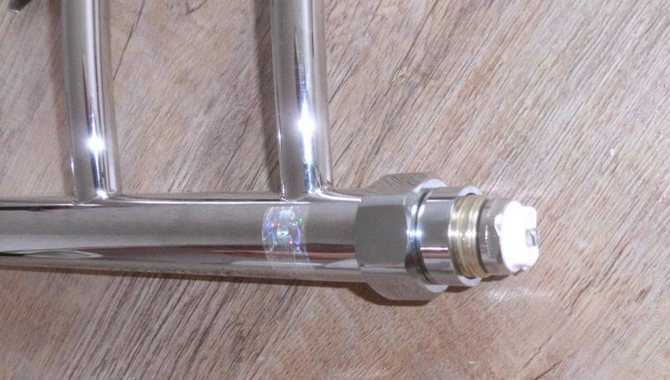

Стравливание воздуха из полотенцесушителя

Поворачивая его в нужное положение, можно открывать или закрывать отверстия. Вентили классифицируют по месту расположения и принципам срабатывания – ручной или автоматический механизм. Подробнее о видах и принципах установки каждого:

Классический кран Маевского с резьбой

Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.

Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные

Статья по теме: Терморегулятор для радиатора отопления.В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Для установки в радиатор или на трубу требуется высверлить отверстие и нарезать резьбу внутри радиатора или стенки трубы/стояка.

Радиаторный кран Маевского

Соответственно устанавливается на радиаторах. Представляет собой металлическую конструкцию с пластмассовым поворотным колпачком. Эти спускники предназначены только для отопительных приборов.

Современные «батареи» уже имеют возможность установки кранов Маевского или даже продаются в комплекте с ними.

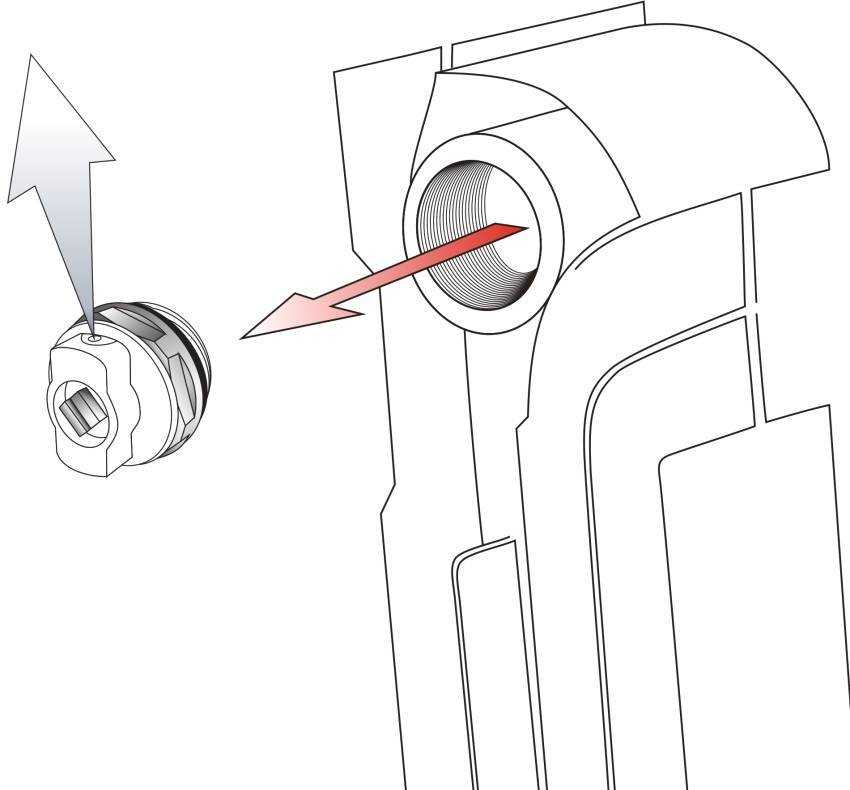

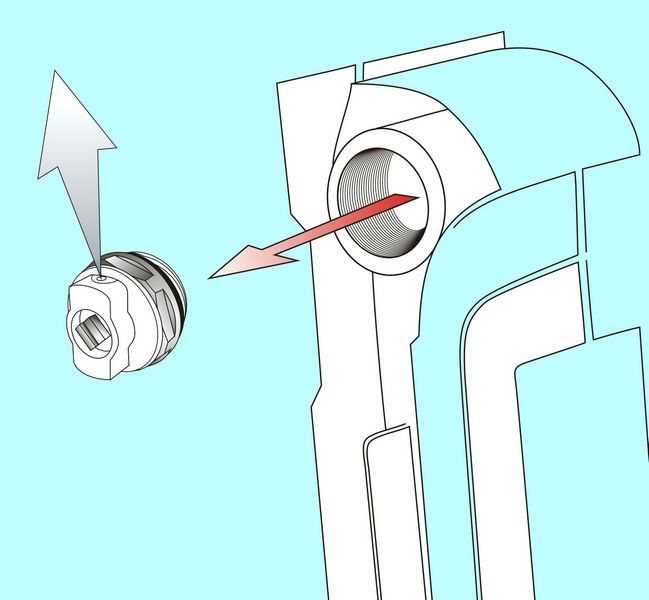

Место установки радиаторного спускника

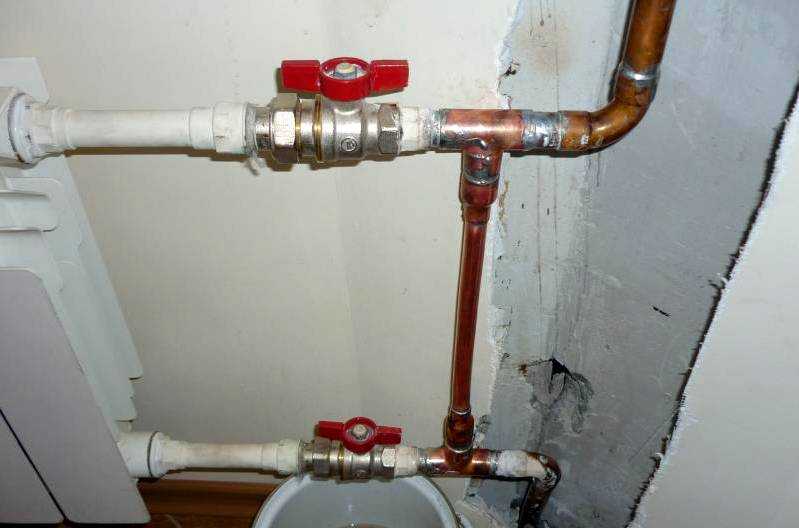

Шаровый кран Маевского: принцип работы

Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.

Шаровый кран в разрезе

Принцип работы и установки аналогичен вышеописанным конструкциям.

Автоматический кран

Спускник имеет внутренний цилиндр с поплавком.

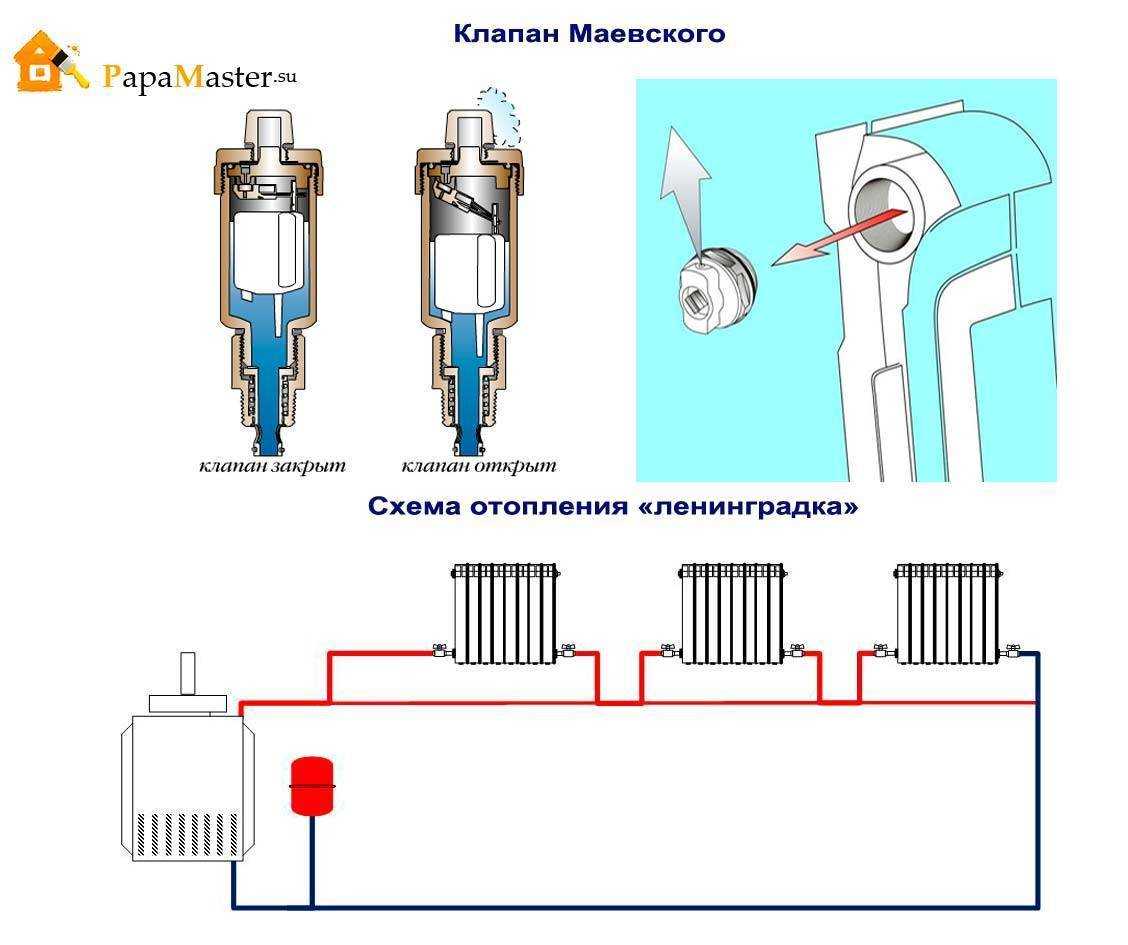

Принцип работы автоматического вентиля сброса воздуха – схема в разрезе

Принцип работы автоматического воздухоотводчика отопления прост: когда полость заполняется воздухом, происходит сброс массы через встроенный клапан. Потеря давления вызывает движение поплавка вверх, отчего тот запирает выходное отверстие, и слив теплоносителя не происходит. Удобно? Без сомнения. Однако, подобная система вентилей годится только для идеально чистой воды– очищенной, циркулирующей по автономной системе. Централизованные сети полны мусором – окалиной, твердыми частицами пород, песком и прочей грязью. Обычно их устанавливают в домашней теплосети, где вода фильтруется специальным отсеком насоса и там, где ручной сброс воздуха затруднен.

Кран Маевского с предохранительным клапаном

Предохранительный клапан сохранит пластиковую трубную разводку Устройство срабатывает автоматически, если давление воздуха в трубах превысит предельно допустимое – обычно это 16 бар, грозящее разрывом стыков. Особенно актуален прибор для домашней сети из пластиковых труб.

Важно! Стравливание воздуха из автономной домашней водо- или теплоснабжающей сети нужно проводить только после выключения циркуляционного насоса. Для наглядности предлагается видео того, как работает кран Маевского

Как сделать выбор

Чтобы правильно определиться с выбором клапана, необходимо оценить состояние отопительной системы в помещении, а также учесть расположение радиаторов. Ручные модели можно ставить в любом месте, однако нужно позаботиться о пространстве, чтобы свободно работать отвёрткой либо пассатижами. Если клапан открывается специальным ключом, много свободного места не потребуется.

Автоматические механизмы идеально подходят для участков, где доступ к радиатору невозможен либо крайне ограничен. Но в домах с централизованным отоплением их устанавливать не рекомендуют из-за сильного загрязнения теплоносителя. Кран придется чистить каждый месяц или чаще. Перебои с подачей теплоносителя случаются в таких домах очень часто, воздух в системе собирается быстрее и в большом количестве, а небольшое отверстие клапана не позволит стравить его быстро.

Инструкция по установке

Установка крана Маевского на полотенцесушитель Чтобы смонтировать воздухоотвод, достаточно вкрутить его в радиатор со стороны подачи теплоносителя. Так как на радиаторах всегда стандартный размер резьбы, клапан нужно подбирать соответствующий.

Монтаж клапана выполняют в теплое время, пока не работает система отопления и можно устранить лишний воздух без особых проблем. Далее следуют алгоритму:

Отводят трубы и снимают радиатор с петель.
Сливают воду, просверливают отверстие в верхней заглушке.
Нарезают резьбу либо сразу заменяют всю пробку.
Устанавливают клапан в соответствии с инструкцией по его эксплуатации.
Устанавливают батарею на прежнее место.
Последний этап – подключение к трубопроводу.

Валера

Голос строительного гуру

Задать вопрос

Чтобы избежать проблем с работой и монтажом клапана, необходимо вкручивать винт на 1-1,5 оборота. При сильном затягивании винта выкрутить его под давлением будет сложно, при этом выльется много воды из системы.

Если воздухоотвод подлежит замене, при его выкручивании нужно придерживать пробку вторым разводным ключом.

Вопрос эксперту

Как поставить кран Маевского на чугунную батарею?

Если заглушка чугунная, проделывается необходимое отверстие, после чего надевается резьба снаружи. У крана установлена правая резьба, а у пробки – левая. В процессе монтажной работы пробку удерживают разводным ключом, чтобы её резьба не утратила силу.

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
дождаться пока из крана выйдет весь воздух и потечет вода;
когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом. Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Правила установки

Самостоятельная установка крана Маевского несложный процесс. Нужно подобрать механизм соответствующего радиаторной пробке диаметра. В настоящее время краны Маевского выпускают с резьбой 1⁄2 дюйма, 3⁄4 дюйма и 1 дюйм. Для установки удаляю пробку и вкручивают на ее место кран.

При вкручивании крана устанавливают его так, чтобы отверстие для спуска воздуха было направлено вниз, примерно под углом в 45 градусов.

Это целесообразно, чтобы удобнее было собирать воду после стравливания воздуха. Для защиты от подтекания дополнительно используют подмотку изо льна или FUM ленту.

При установке нужно учесть следующее:

В вертикальном тепловом контуре механизм монтируется в батареи на последнем этаже и на приборы, подведенные к стояку ниже оси отопления.
В горизонтальной системе краны нужно вмонтировать во все приборы. Сложные переплетения сети потребуют нескольких автоматических и механических устройств.
В напольном радиаторе выбирается самая высокая точка, кран ставят винтом вверх.
Автоматику устанавливают в труднодоступных местах.
Автоматические краны чувствительны для слишком высоких температур. Если теплоноситель греется выше 150 градусов, то предпочтительнее выбирать механический кран.
В полотенцесушителях с нижним подключением место для установки крана предусмотрено конструкцией. В модели с боковым подключением сначала врезают тройник, в него монтируют воздухоотводчик. Полотенцесушитель сложной формы целесообразно оснастить несколькими клапанами.
При установке клапана учтите, что пробки имеют левую резьбу. Заглушку во время демонтажа лучше придерживать газовым или разводным ключом, чтобы она не начала выкручиваться вместе с краном. Для упрощения работы лучше полностью ее отсоединить чугунную батарею от системы и выбрать клапан с минимальным диаметром внешней резьбы.

Любое переделывание конструкции централизованной отопительной системы, не закрепленное в ГОСТ либо СНиП, необходимо согласовывать с обслуживающей организаций. В противном случае вы подвергаете риску аварийного затопления себя и соседей.

Нюансы установки в чугунную батарею

Установка крана в радиатор старого образца имеет некоторые сложности. Многие мастера устраивают самодельный кран. Просверливают футорку, нарезают резьбу и вкручивают простой болт. Вариант примитивен и неудобен, поскольку при ослаблении болта и стравливании воздуха образуется неконтролируемая течь.

Поэтому целесообразнее установить кран Маевского, не выкручивая прикипевшую футорку:

Купите кран с посадочной резьбой М 10 х 1 и подготовьте метчики No 1 и 2. Машинный не подойдет, поскольку чугун тверд, и инструмент сломается.
Слейте из радиатора воду и просверлите верхнюю заглушку тонким сверлом( 5 мм), затем разбейте сверлом диаметром 9 мм.
Снимите фаску. Нарежьте резьбу метчиками No 1 и 2 поочередно.
Уплотнив резьбу льном, закрутите и притяните кран.

Сверление чугуна и нарезку резьбы не выполняйте «на сухую»: рабочая кромка от этого быстро затупится. Периодически смазывайте инструмент машинным маслом,

Устройство и принцип работы

Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.

Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители

Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.

Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:

0,5 дюйма;
0,75 дюйма;
самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.

Таблица розничных цен

Наименование продукции	Цена с НДС, руб.
11Б27п(м) со спуском ДУ-15	134,6
11Б27п(м)1 с краном Маевского ДУ-15	144,7
11Б27п(м)2 с краном Маевского ДУ-15 с резьбой G 1/2	144,7
Кран Маевского Ду-15	29,5

Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.

В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.

Кран Маевского в разобранном виде

Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости

Но это мы забегаем наперед.

Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.

Как делается промывка и опрессовка системы отопления ?!

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

прямые штоковые ручные;
угловые штоковые ручные;
поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

Корпус металлический.
Шток с резьбой и проходными канавками.
Колпак с каналом для выхода воздуха.
Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

Вот некоторые из способов и предметов, которые разграничивают пространство:
установка барной стойки;
кухонный остров;
большой стол;
монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).
