Трубы sdr: видео-инструкция по монтажу своими руками, особенности пэ 100, что это такое, технические характеристики, цена, фото

Труба гофрированная ПВХ

Краткая справочная информация по гофрированным трубам из самозатухающего ПВХ

НАЗНАЧЕНИЕ: применяется в помещениях для открытой и скрытой проводки по стенам (в стенах), по потолкам (в потолках) из сгораемых и несгораемых материалов. Самозатухающий материал ПВХ исключает возможность возгорания от короткого замыкания и распространения пламени по трубе. Применение этой трубы при монтаже электропроводки дает существенные преимущества:

• дополнительная изоляция кабеля — исключается возможность поражения током при повреждении изоляции кабеля • механическая защита от повреждений кабеля — гарантия безопасности и качества работы сети • на производстве в трубу закладывается стальной трос (протяжка) — сначала труба с протяжкой укладывается в стену, а при монтаже кабеля нужно лишь соединить концы троса и кабеля и потянуть трос с противоположного конца трубы — временные затраты на монтаж кабеля уменьшаются в 3 раза • негорючий материал ПВХ исключает возможность возгорания от кабеля и распространения пламени по трубе и кабелю • вся труба упакована в небольшие герметично целлофанированные бухты по 100, 50 и 25 м — труба может сохраняться длительное время в загрязненных, пыльных или влажных помещениях без потери товарного вида и всех рабочих свойств • в отличие от металлорукава и металлической трубы, легка и удобна в транспортировке, погрузке и складировании, не требует утомительной резки и сварки, не нуждается в заземлении, не подвержена коррозии • применяется для открытой и скрытой проводки по потолкам (в потолках), по стенам (в стенах) из несгораемых и трудносгораемых материалов, в том числе и в полу

ТУ 3464-001-18669258-99 ГОСТ 50827-95 (МЭК 670-89) ЦВЕТ серый RAL 7035 СТЕПЕНЬ ЗАЩИТЫ IP 55 по ГОСТ 14254 (МЭК 529) ТЕМПЕРАТУРА МОНТАЖА от –5°С до +90°С ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР от –40°С до +45°С МЕХАНИЧЕСКАЯ ПРОЧНОСТЬ 350 Н на 5 см при +20°С СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ 100 мОм в течение 1 мин. (500 В) ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ 2 000 В в течение 15 мин. (50 Гц) ОГНЕСТОЙКОСТЬ не поддерживает горение до t = 650°С

Внешний диаметр/внутренний диаметр, мм	Колличество в бухте,м
16 / 10.7	100
20 / 14.1	100
25 / 18.3	50, 75
32 / 24.3	20, 25
40 / 31.2	20, 25
50 / 39.6	15, 20
63 / 50.6	15

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ДИАМЕТРА ТРУБЫК осветительным приборам, как правило, подводится трубадиаметром 16 мм. Для прокладки телефонной и сигнализационной сетей используется труба диаметром 16 мм. К выключателям и розеткам подводится труба диаметром не менее 20 мм. Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу. Для осуществления соединений между этажами используется труба диаметрами 40, 50 или 63 мм.

ПРАВИЛА ПРОКЛАДКИ И МОНТАЖА ГОФРИРОВАННЫХ ТРУБ D=16–63 мм

При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20—25 м с максимальным количеством правильно выложенных 4—5 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы. Не допустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на расстоянии друг от друга. При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям. Протяжка провода производится после того, как стена уже сформирована. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания.

Преимущества использования ПЭ труб

Большой диапазон применения этих изделий объясняется многими преимуществами перед их аналогами, выполненными из металла, такими как:

изделия из полиэтилена имеют гарантийный срок работы порядка 50 лет;
они не подвержены воздействию влаги, агрессивной среды, коррозии, блуждающих токов, не нуждаются в катодной защите;
имеют небольшой вес;
монтаж прост, при этом достигается максимальная герметичность, и нет необходимости в профессиональном оборудовании;
трубы морозоустойчивы, не лопаются даже при замерзании в них воды;
благодаря идеальной внутренней поверхности трубы на стенках не образуются отложения;
цены на приобретение и монтаж труб приемлемые.

ПЭ 100 SDR 17

Трубы с пометкой ПЭ 100 SDR 17 являются трубами нового поколения. Их особенностью являются уникально высокие показатели прочности, что оказывает значительное влияние на усиление эксплуатационных характеристик труб из полиэтилена. Они хорошо переносят постоянное давление в 10 атмосфер.

Трубы этого вида рекомендованы к использованию в системах напорного водоснабжения и газопроводах. При этом такие трубы считаются идеальными для монтажа трубопроводов, имеющих большое поперечное сечение. При изготовлении труб этого вида оказывается весьма существенной экономия материала в связи с возможностью уменьшения толщины стенки при сохранении высокой прочности изделия. Технические характеристики таких труб позволяют их широкое использование при строительстве трубопроводов, отличающихся большой протяженностью.

Основные характеристики ПНД труб

Полиэтиленовые трубы ПНД выбирают, исходя из их основных технических характеристик.

Рабочей температуры. Максимальный показатель транспортируемой рабочей среды не превышает 40⁰C. Поэтому маркировка водопроводных труб – синяя продольная линия, газовых – желтая. Несмотря на заявленный диапазон, ПЭ трубы могут выдерживать температуры до 80⁰C, а при замерзании не лопается, а лишь растягивается.
Диаметра. ПЭ трубы низкого давления изготавливают с различными диаметрами – от 10 мм до 1200 мм. Для водопровода в квартире, например, можно использовать трубы D 20 мм, продукция больших диаметров применяется для создания магистралей.
Давления. Зависит от марки полиэтилена (наиболее прочные трубы – ПЭ 100), размеров толщины стенки (чем толще стенка, тем большее давление выдержит изделие); диаметра трубы (чем шире труба, тем меньшее давление оказывается на единицу площади). О рабочем давлении трубы говорит показатель SDR – отношение D к толщине стенок. Подробнее об этом параметре в статье «Что такое SDR в маркировке полиэтиленовых труб». В зависимости от показателя максимального давления используются трубы напорные и безнапорные (обычно технические, без требований к допустимым нагрузкам).
Пропускной способности. Полиэтиленовые трубы обладают высоким показателем, благодаря небольшому коэффициенту (0,1) шероховатости.
Запаса прочности. Этот показатель определяет нагрузку, которую может выдержать труба. Трубы полиэтиленовые для водопровода имеют коэффициент 1,250, для газопровода – 3,150.

Срок эксплуатации пластиковых труб обычно прогнозируется до 50 лет. Однако следует помнить, что производитель, указывая сроки службы продукции, основывается на их использовании в стабильном температурном режиме. Требования к ПНД трубам регламентируются стандартами ГОСТ.

Характеристика изделий из ПЭ 100

ПЭ 100 SDR 26

Преимущества ПЭ 100

Это трубы для транспортировки хозяйственной и питьевой воды в городских условиях и за городом. Для их производства используется полиэтилен ПЭ100, отличительными качествами которого являются высокая плотность, благодаря чему трубы из этого материала превосходят изделия из ПЭ80 по долгосрочной прочности и устойчивости к растрескиванию.

Кроме того, качественные показатели материала позволили значительно снизить толщину стенок изделия, что облегчило его вес. Трубы ПЭ100 рекомендуются к широкому применению в таких случаях:

для монтажа водопроводов;
для трубопроводов, предназначенных для транспортировки жидких пищевых продуктов, например, при производстве молока, соков, при пивоварении и виноделии.

ПЭ 100 SDR 21

Трубы ПЭ 100 SDR 21 применяют для строительства водопроводов. Проходя по трубам этого вида, вода сохраняет свои вкусовые качества и характеризуется отсутствием посторонних запахов.

Этот вид труб может быть успешно использован при необходимости совместного применения с трубами из стали, так как специальные разъемные и неразъемные переходники, которыми оснащают концы каждой трубы такого вида (с одного конца – пластик, с другого – металл), обеспечивают возможность соединения как с пластиковыми, так и со стальными трубами. Процессы коррозии, другие виды разрушения и засоры таким трубам не страшны.

Назначение трубы можно определить по цвету полос: синие или голубые для воды, желтые – для газа

ПЭ 100 SDR 17

Изделия с пометкой ПЭ 100 SDR 17 являются трубами нового поколения благодаря применению прогрессивных технологий, используемых при производстве полиэтилена ПЭ100. Особенностью этих изделий являются уникально высокие показатели прочности, что оказывает значительное влияние на усиление эксплуатационных характеристик труб из полиэтилена.

Внешний вид труб SDR 17

ПЭ 100 SDR 11

Труба полиэтиленовая SDR 11 изготавливается из полиэтилена, получаемого при низком давлении. При этом высокая плотность материала труб ПЭ 100 SDR 11 позволяет использовать их для водопроводов с высоким давлением. Применяемый для изготовления труб материал обеспечивает высокое качество и экологическую безопасность питьевой воды.

Трубы этого вида подходят для эксплуатации систем с расширенными возможностями водообеспечения. Возможно использование таких труб для монтажа канализационных коллекторов – химическая стойкость использованного при производстве материала обеспечивает высокую прочность и долговечность труб. Укладка таких труб возможна при любом виде грунта.

Изменение толщины стенки трубы в зависимости от ее диаметра

Такова характеристика наиболее применяемых видов изделий полиэтилена для трубопроводов. Стоит отметить, что на качество готовой продукции в значительной мере влияет марка полиэтиленовых труб, и этот фактор нужно обязательно учитывать при покупке.

Что такое SDR и ПЭ?

SDR представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки. Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя.

Связь между SDR и толщиной стенки трубы

После приставки ПЭ («полиэтилен») производители указывают марку полиэтилена. В наше время чаще всего встречаются ПЭ-80 и ПЭ-100.

Материалы имеют некоторые различия:

ПЭ 100 имеет более упорядоченную структуру кристаллической решетки, за счет которой после сварки можно получить более прочный и равномерный сварной шов.
Однако из-за первого различия для спайки полиэтилена ПЭ 80 нужна меньшая температура.
Материал марки ПЭ 100 в целом является более плотным и прочным, а значит, может использоваться в более жестких условиях эксплуатации.
На производство труб необходимого диаметра потребуется большее количество полиэтилена ПЭ 80 (по сравнению с аналогом), что повышает стоимость конечного продукта, а также цену доставки его на строительный объект

В статье “Диаметры полиэтиленовых труб и другие характеристики” можно ознакомится с данными показателями более подробно.

Наружный диаметр трубы ПЭ 100 SDR 17.

Технические характеристики:

Материал: ПЭ 100
SDR: 17
Номинальное давление: 8 атм.
Диаметр: от 32 до 225 мм
Толщина стенки: от 2 до 13,4 мм
ГОСТ: 18599-2001

Кроме того, качественные показатели материала позволили значительно снизить толщину стенок изделия, что облегчило его вес.

Трубы ПЭ 100 рекомендуются к широкому применению в таких случаях:

для монтажа водопроводов;
для трубопроводов, предназначенных для транспортировки жидких пищевых продуктов, например, при производстве молока, соков, при пивоварении и виноделии.

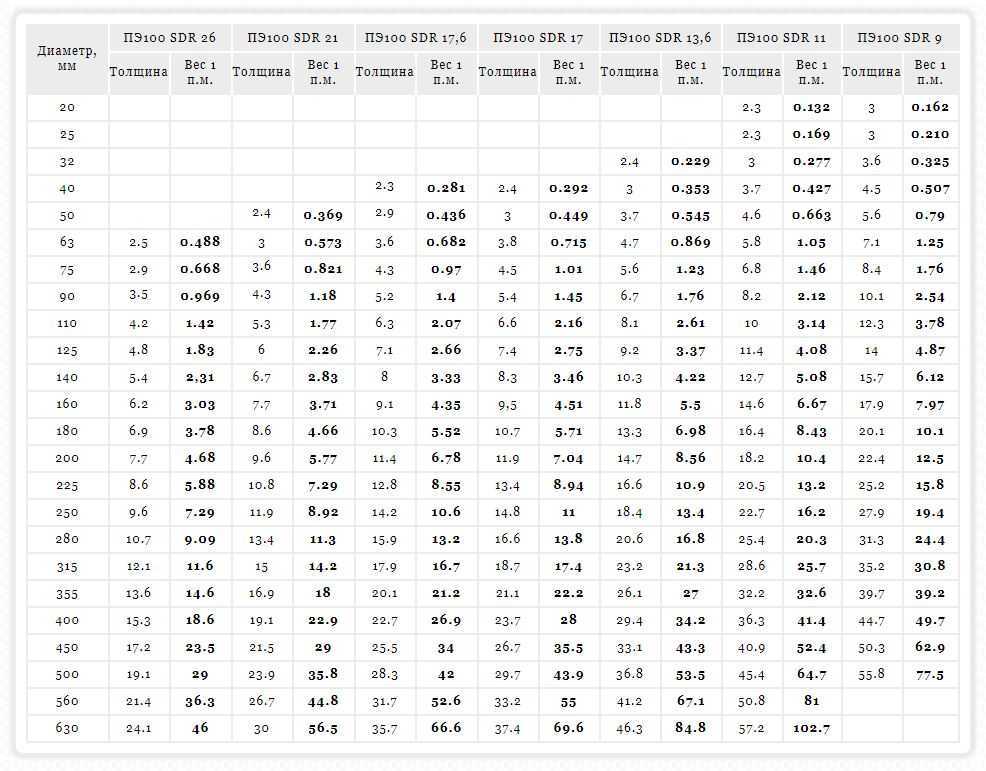

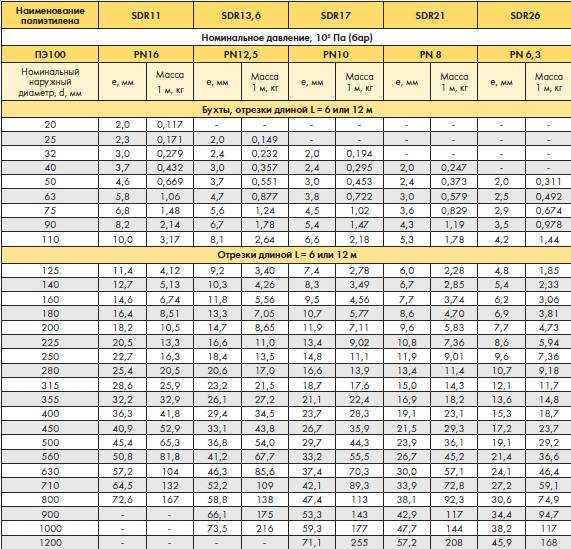

Таблица диаметров полиэтиленовых труб:

Сферы применения.

Изделия с пометкой ПЭ 100 SDR 17 являются трубами нового поколения благодаря применению прогрессивных технологий, используемых при производстве полиэтилена ПЭ — 100. Особенностью этих изделий являются уникально высокие показатели прочности, что оказывает значительное влияние на усиление эксплуатационных характеристик труб из полиэтилена.

Трубы этого вида рекомендованы к использованию в системах напорного водоснабжения и газопроводах. При этом они считаются идеальными для монтажа трубопроводов, имеющих большое поперечное сечение. При изготовлении этого вида оказывается весьма существенной экономия материала в связи с возможностью уменьшения толщины стенки при сохранении высокой прочности изделия.

Технические характеристики позволяют их широкое использование при строительстве трубопроводов, отличающихся большой протяженностью.

Производство.

Полиэтиленовая труба с маркировкой «100» изготавливается из полиэтилена низкого давления ПЭ-100, имеющего высокую плотность и крепкие межмолекулярные связи, методом экструзии расплавленной полиэтиленовой массы.

Этот материал, обладающий высокой степенью «кристалличности», дает созданным из него изделиям:

высокую прочность на растяжение и разрыв;
стойкость к различным разрушителям погодного, химического и биологического происхождения;
возможность эксплуатации в высоко-и низкотемпературном режимах.

Вопреки бытующему мнению, данная труба легко поддается спайке при повышении температуры до соответствующего уровня.

Преимущества.

Долговечность более 50 лет;
Материал не поддается коррозионным процессам;
Ластик не засоляется и не минерализуется в отличие от металлических соединений;
Плотная кристаллическая решетка этого пластика позволяет обеспечить более жесткое и герметичное крепление;
Трубы известны своим маленьким линейным расширением, т. е. даже при сильном перепаде температур, они не деформируются.

Полиэтиленовая труба (ПНД) и ее SDR

Что такое SDR

Одним из основных показателей характеризующих ПЭ трубу является SDR. Он отображает соотношение наружного диаметра полиэтиленовой трубы и толщины ее стенки, рассчитывается он по таблице или по формуле:

SDR = D / s, где

D = внешний диаметр трубы ПЭ (мм);
s = толщина трубной стенки (мм).

Этот показатель характеризует прочность трубы: чем он выше, тем слабее труба и наоборот.

Соответственно, изделие с маленьким SDR способно выдержать большее давление, по сравнению с таким же изделием, но имеющим этот показатель более высоким. Таким образом, трубы полиэтиленовые толщина стенки которых больше способны выдержать довольно ощутимое давление.

Способность полиэтилена быть устойчивым и нейтральным к газообразным и жидким веществам определило сферу его применения. Кроме газа и водопроводных магистралей, трубы ПЭ (ПНД) применяют при транспортировке газообразных и жидких материалов и другого назначения.

Определяем SDR

Полиэтиленовые трубы (ПНД) с различным SDR

Каждый вид труб имеет свои особенности, рассмотрим их:

Полиэтилен марки 100:
- Труба ПЭ 100 SDR 17 незаменима в системах газопроводов и напорного водоснабжения, особенно в трубопроводах большого поперечного сечения. Технические характеристики ее позволяют использовать такие трубы для монтажа трубопровода с большой протяженностью. Такая труба полиэтиленовая SDR 17 относится к изделиям нового поколения, которая получена путем использования современных технологий, применяемых при изготовлении ПЭ 100. Отличные эксплуатационные характеристики труб из этого материала достигнуты за счет высоких прочностных показателей полиэтилена.
- Труба полиэтиленовая SDR 11 производится из полиэтилена, полученного при низком давлении. Причем его высокая плотность дает возможность применять эти изделия на водопроводах высокого давления. Кроме того, данный вид может использоваться для устройства канализационных коллекторов благодаря его стойкости к агрессивной среде. Укладку можно осуществлять практически в любом грунте.
- Продукция из полиэтилена ПЭ 100 такая, как труба ПЭ SDR 26 способна выдержать давление до 6,3 атм., применяется в основном в неответственных системах водопровода, в самотечной канализации и для защиты коммуникаций.
- Труба ПЭ SDR 21 марки 100 – ее главное предназначение заключается в устройстве водопроводов, по мнению специалистов в этом изделии вода не имеет постороннего привкуса и хорошо сохраняет вкусовые качества.

Полиэтилен марки 80:
- Такое изделие, как труба ПЭ 80 SDR 11 относится к продукции нового поколения, характеристики гораздо выше, чем у ПЭ 63. Ее основное назначение подача холодной воды, кроме того при необходимости может быть использована для канализации и газификации.
- Труба ПЭ 80 SDR 13,6 применяется для монтажа и ремонта водопроводов и труб жидких химических веществ, к которым полиэтилен нейтрален.
- Трубы ПЭ 80 SDR 17 – оптимальный выбор для малоэтажного строительства, так как они обладают достаточной для него прочностью и при этом доступной стоимостью.

Труба ПЭ 63 SDR 11 изготавливается из разного рода полимеров. Может использоваться для подводки в системе водообеспечения, как канализационные трубы, а также в качестве защитного футляра для коммуникаций связи и электроснабжения.

Наружный диаметр трубы ПЭ 100 SDR 17.

Технические характеристики:

Материал: ПЭ 100
SDR: 17
Номинальное давление: 8 атм.
Диаметр: от 32 до 225 мм
Толщина стенки: от 2 до 13,4 мм
ГОСТ: 18599-2001

Трубы ПЭ 100 рекомендуются к широкому применению в таких случаях:

для монтажа водопроводов;
для трубопроводов, предназначенных для транспортировки жидких пищевых продуктов, например, при производстве молока, соков, при пивоварении и виноделии.

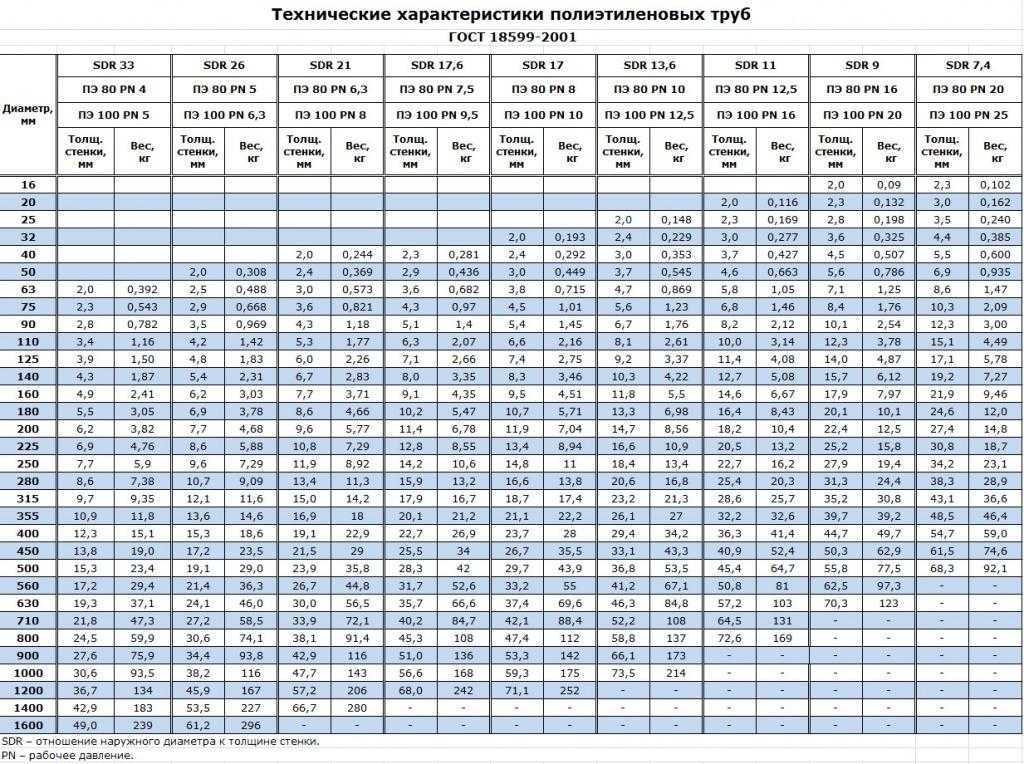

Таблица диаметров полиэтиленовых труб:

Сферы применения.

Производство.

Этот материал, обладающий высокой степенью «кристалличности», дает созданным из него изделиям:

высокую прочность на растяжение и разрыв;
стойкость к различным разрушителям погодного, химического и биологического происхождения;
возможность эксплуатации в высоко-и низкотемпературном режимах.

Преимущества.

Долговечность более 50 лет;
Материал не поддается коррозионным процессам;
Ластик не засоляется и не минерализуется в отличие от металлических соединений;
Плотная кристаллическая решетка этого пластика позволяет обеспечить более жесткое и герметичное крепление;
Трубы известны своим маленьким линейным расширением, т. е. даже при сильном перепаде температур, они не деформируются.

Заключения.

Теперь вы должны знать наружный диаметр ПЭ 100 SDR 17. А так же данные трубы имеют оптимальное соотношение стоимости и качества. Толщина стенок позволяют использовать материалы в самых разных отрослях, начиная от домашнего производства и заканчивая промышленным водоснабжением.

Марки полиэтилена

Марка ПЭ 80, ПЭ 63, ПЭ 100 соответствует прочностному показателю MRS 8; 6,3 и 10, т. е. означает минимальную длительную прочность полиэтилена, из которого изготовлены данные трубы. Трубный полиэтилен этих марок получают из жесткого полимера с линейным строением и высокой степенью кристалличности. Данные изделия обладают хорошей стойкостью к большей части неорганических и органических кислот, нефтеуглеродам, щелочам, соли и т. д.

Полиэтилен марок ПЭ 100, ПЭ 80 и ПЭ 63 получил широкое распространение в настоящее время, его основной отличительной чертой является плотность, прочность и конечно стоимость.

Выпускается и труба ПЭ 32 SDR, ее качество регламентируются ГОСТом 18599-2001, сферой ее использования является водоснабжение (при номинальном давлении 2,5 атм.) и канализация.

Создается впечатление, что ПЭ 100 самая надежная, стойкая и более дешевая марка полиэтилена, на самом деле каждая из этих марок имеет свое индивидуальное применение.

Кроме того, такие трубы имеют визуальное отличие в зависимости от назначения. Например, трубы с голубой (синей) полосой используются для устройства питьевого водопровода, а изделия с желтой полосой применяют для прокладки газопровода.

Труба ПЭ 100

Для нее характерно высокое рабочее давление, максимальный предел прочности и устойчивость к механическим воздействиям. Для ее изготовления применяют сертифицированное сырье. Качественные характеристики дали возможность уменьшить толщину стенок этой продукции и снизить ее вес. Трубы этой марки чаще всего используют для следующих целей:

монтаж водопроводов и газопроводов;
устройство трубопроводов для подачи пищевых продуктов в жидком виде (соки, молоко, вино, пиво и т. д.).

Труба ПЭ 80

Эти изделия износостойки, довольно легки, для их изготовления используется пластик среднего давления. Трубы этой марки относятся к трубам низкого давления, основное предназначение которых состоит в монтаже слабонапорной и безнапорной канализации в многоквартирных жилых домах. Кроме того, их можно использовать для устройства напорного водоснабжения малого диаметра на небольшой по площади территории.

Изделия сертифицированы и могут быть использованы по назначению. В то же время специалисты не советуют их использовать в ряде случаев. Из-за небольшой толщины стенки не рекомендуется вести монтаж газопровода и магистрального трубопровода из таких изделий.

Труба ПЭ 63

Полиэтилен этой марки имеет в своем составе в основном молекулы этилена, для него характерна кратковременная прочность, в тоже время он склонен растрескиваться и разрушаться. В силу указанных характеристик он реже применяется в гражданском и промышленном строительстве для устройства дренажных систем дорожных коммуникаций, подвалов зданий, фундаментов и площадок.

Эти трубы находят применение при прокладке электрических кабелей и оптико-волокнистых линий, где они используются в качестве футляра для инженерных коммуникаций. Иногда применяются данные трубы в сельском хозяйстве, с их помощью организуется водоотвод влаги c переувлажненной местности и болот.

Особенности применения изделий

Производители выпускают полиэтиленовую трубную продукцию с SDR от 6 до 41. Каждому изделию соответствуют определенные показатели давления. По данным характеристикам можно определить назначение трубы в системах инженерных коммуникаций.

SDR 26, 33 и 41 (5, 4 и 4 атмосфер соответственно) – предназначены для сооружения самотечных канализационных стоков и поставки холодной воды для обеспечения нужд людей на небольшой территории;
SDR 17,6 и 21 (7 и 6 атм) – используются для создания внутридомовых систем подачи воды, но в малоэтажках и при слабом напоре;
SDR 11, 13,6 и 17 (12, 10 и 8 атм) – применяются при прокладке слабонапорных магистралей для подачи питьевой воды, хозяйственных нужд с целью орошения, а также в водоочистке;
SDR 6, 7,4 и 9 (25, 20 и 16 атм) – подходят для создания коммуникаций, осуществляющих поставку воды под напором, а также при обустройстве газопроводов и коллекторов.

Осуществляя выбор проката, необходимо также обращать внимание на его марку. Так, трубы ПЭ 100 SDR 17 могут применяться в напорных магистралях (жидкостных и газовых), а их аналоги ПЭ 80 нет, поскольку первые при равных условиях эксплуатации показывают большую прочность, надежность и износостойкость

Помогла вам статья?

Да25Нет

Маркировка труб из ПНД

Для того, чтобы избежать ошибок при выборе трубы нужного качества, используется маркировка труб ПНД. Она осуществляется в виде буквенно-цифровых изображений на поверхности трубы.

При помощи маркировки отображают такие данные, как:

компания-производитель и стандарт, согласно которому труба изготовлена (в РФ это ГОСТ 18599-2001);
марка изделия в международном обозначении (PE100, PE80, PE63);
наружный диаметр – указывается в миллиметрах;
толщина стенки трубы – тоже в миллиметрах;
рабочее давление (при его соблюдении труба прослужит до 50 лет);
наибольшее допустимое давление;
Дата изготовления и номер партии.

Помимо указанных выше обозначений, снаружи трубы наносят и цветовой маркер – синюю или жёлтую полосу, что соответственно обозначает принадлежность трубы к водопроводной или газопроводной системе.

Разумеется, разобраться в богатом выборе труб из полиэтилена низкого давления непросто, однако понимание характеристик и маркировки таких труб позволит подобрать максимально эффективные для данной сферы производства решения.

Маркировка полиэтиленовых труб

Порядок маркирования труб утвержден ГОСТом. Информация наносится в одну линию, одинаковым размером шрифта методом цветной печати либо термического тиснения с определенной глубиной. Система маркировки полиэтиленовых труб должна отображать следующие показатели:

информацию о предприятии-изготовителе (название либо товарный знак);
условное обозначение материала трубы – ПЭ (полиэтилен);
цифры, обозначающие марку гранул сырья, из которых изготовлена труба, – 32, 63, 80,100 (чем выше показатель, тем больше плотность стенки);
стандарт качества, согласно которому изготовлено изделие – ГОСТ или ДУ;
наружный диаметр трубы (от 16 до 1200 мм) и толщина ее стенки;
коэффициент SDR трубы, указывающий на предел допустимой нагрузки;
назначение трубы (техническая или питьевая).

Дополнительно может указываться номер технологической линии или партии, а также дата изготовления труб из полиэтилена. Используется также маркирование цветом: желтая продольная полоса по всей длине указывает, что труба предназначена для газопровода, синяя – для водопровода.

Диаметры труб ПНД для водопровода

ПНД – это общепринятая аббревиатура словосочетания «Полиэтилен низкого давления». Благодаря специфическим свойствам данного материала произведённая из него трубная продукция нашла широкое применение для сооружения самых разных сетей.

Диаметр труб для водопроводных сетей зависят от назначения магистрали и ее рабочих характеристик

Когда речь заходит о размерах полиэтиленовых труб, в том числе ПНД-изделий, в большинстве случаев возникает ассоциация с их диаметром. Эта характеристика может иметь разные значения, которые зависят от способа измерения.

номинальный диаметр. В паспорте на ПНД-трубную продукцию значение этого параметра указывается наиболее часто. В числовом выражении оно отображает диаметр окружности, соприкасающейся со штуцером фитинга. Номинальный диаметр может быть внутренним и наружным;
условный диаметр. Указывается в ГОСТах. Представляет собой округлённую до 0,1 в большую сторону номинальную величину;
наружный (внешний) диаметр. Это — величина окружности, формируемой плоскостью наружной поверхности;
внутренний диаметр. Измеряется по окружности внутренней поверхности.

При выборе трубы будьте внимательны к обозначению метода измерения. Отечественные производители указывают внешние диаметры ПНД труб, а некоторые зарубежные компании – внутренние.

Физические свойства ПЭ

Как известно, свойства любого предмета в наибольшей степени определяются тем, какой материал использовался для его изготовления. Не являются исключением и полиэтиленовые трубы. Более того. Физические характеристики полиэтилена вывели эти изделия в категорию одной самых востребованных продукций сантехнического рынка. Коротко остановимся на некоторых свойствах данного полимера.

полиэтилен химически инертен по отношению к кислотам, щелочам и спиртам. Однако, независимо от размеров ПЭ трубы и толщины стенок, её могут разрушить жидкие фтор и хлор;
легче воды. Плотность полиэтилена колеблется в пределах от 0,94 до 0,96 грамм/. То есть этот материал представляет собой лёгкий пластик;
начинает размягчаться и утрачивать изначальную форму при температуре рабочей среды +80˚С;
нестоек к воздействию солнечного света. Этот недостаток устраняется путём добавления в сырьё специальных модификаторов;
полиэтилену присуща высокая эластичность. Его максимальное растяжение на разрыв составляет 600%. Поэтому даже если в полости трубы образуется ледяная пробка, трубопровод сохранит свою целостность. Данное свойство полиэтиленовой трубной продукции позволяет применять её для обустройства водопровода загородного коттеджа. Однако ввод в дом всё-таки следует заглубить ниже уровня промерзания грунта.
