Воздухоотводчики

Инструкция по эксплуатации

Автоматический воздухоотводчик практически не требует участия человека в процессе работы. Максимум что может понадобиться, это отслеживание корректности его функционирования. Но как спустить воздух из батареи, если устройство вышло из строя? В этом случае придется контролировать процесс стравливания газов из отопительного контура через боковую заглушку. Она присутствует в самых простых батареях, а радиаторные панели оснащаются более современными механическими клапанами. Пользователю достаточно повернуть клапан или заглушку, после чего накопившийся воздух уйдет под действием силы тяжести.

При выполнении ручного стравливания важно учитывать несколько технических нюансов. Во-первых, на этот момент должно быть выключено отопление – бойлер, котел или другой источник нагрева

Во-вторых, уже после стравливания при затяжке клапана или заглушки должна быть обеспечена герметизация арматуры. Как спустить воздух из батареи, не оставив после этого течи? На месте стыка должна быть намотана сантехническая фум-лента или другой уплотнитель, который исключит возможность сохранения зазоров. Это же делается и применительно к установке автоматических воздухоотводчиков, которые также грешат протечками, если их неправильно смонтировать.

Как выбирать автоматический воздухоотводчик?

Начинать подбор стоит с типа конструкции, которая определяется положением выходного патрубка целевого оборудования. Далее следует учесть рабочие параметры – в том числе температуру водной среды и предельные величины давления. Некоторые модели имеют и пределы чувствительности в отношении влажностного коэффициента – желательно, чтобы он не превышал 80%. Если говорить о производителях, то сантехники рекомендуют ориентироваться на российские, турецкие и итальянские бренды. К примеру, качественные изделия поставляет компания VALTEC. Ее модель VT.501 имеет широкие диапазоны рабочих параметров, отличается универсальностью и надежностью. Как базовое решение можно рассматривать автоматический воздухоотводчик Danfoss серии Airvent. Данная версия подходит для трубопроводов, вентиляционных установок, водосборников и кондиционеров. Стоимость этого воздухоотводчика составляет всего 400 руб. К слову, если необходимо комплексно обеспечить масштабную систему отопления с несколькими точками выпуска газов, то лучше заранее приобретать устройства в наборах для коллекторных групп.

Как спустить воздух в многоквартирном доме

Спуск воздуха можно произвести следующими способами.

Перепускание стояка на сброс

Выполняется сотрудниками ЖКХ. Для спуска воздуха устанавливаются устройства на верхних этажах.

Если воспользоваться ими не удаётся (квартира закрыта, никого дома нет), можно осуществить перепуск из подвала — для двухтрубной системы.

На стояках должны быть предусмотрены сбросники. Они располагаются после вентилей. При наличии следует запастись шаровым краном с диаметром, как у заглушки.

Процесс:

Стояки перекрываются (вентилями)

На одном из них очень медленно и осторожно откручивается заглушка. Не более 1—2 оборотов, так, чтобы почувствовать напор воды

Прежде чем крутить дальше, надо подождать, пока напор спадёт. На место заглушки вкручивается шаровой кран с уплотнением.
Установленный сбросник открывается полностью, затем подаётся вода на второй.

Для успешного результата нужно заранее посмотреть, как выполнена схема разводки теплоцентрали дома.

Оптимально, если радиаторы по ходу контура находятся на подающем стояке, тогда установка второго со сбросником на обратку решит проблему: воздуха не будет. Когда отопительные приборы распределены по двум стоякам, гарантии стопроцентного результата нет.

Если проблема не решена, производятся те же действия в противоположном направлении. Для этого шаровой кран переставляется на второй стояк.

Важно! Винтовые вентили не переносят направления тока воды, не соответствующего стрелкам на корпусе. Если это так, то придётся сбрасывать систему целиком

Обычная схема организации отопления — нижняя. Трубопроводы, прямой и обратной подачи, находятся в подвале. Соединение между ними осуществляется через перемычку, на последнем этаже.

Как прогнать пробку с помощью крана Маевского

Устройство цилиндрической формы небольшого размера. Устанавливается на радиаторе сверху, если для этого есть место в нише. В одноэтажных домах им оснащаются все радиаторы.

Фото 1. Кран Маевского для развоздушивания радиаторов модели 1/2 SL №430, оснащен уплотнительным кольцом, производитель — «SL».

Если система вертикальная, то устройство устанавливается на последнем этаже, чтобы освобождать от воздуха сразу весь стояк.

Дополнительно кран Маевского устанавливают на нагревательные приборы, расположенные ниже общей нижней точки подключения к стояку. Иногда — на полотенцесушитель в ванной комнате. Его ставят вертикально через тройник, который позволяет поменять расположение оси устройства.

Кран Маевского очень прост в эксплуатации: для выхода воздуха кран открывается, затем закрывается. Если это не решило проблему нагревания радиатора, то его придётся прочищать.

• Перед выпуском воздуха отключается циркуляционный насос, если ток воды принудительный.
• Все предметы, находящиеся близко к радиатору, отодвигаются.
• Под клапан ставится таз или ведро.
• Отвёрткой или ключом начинают поворачивать до появления шипящего звука.
• Когда показалась вода, кран закрывают.

Убрать с помощью обычного вентиля

Вентили должны находиться в самых высоких точках контура. Спуск воздуха происходит по тому же алгоритму, что и с краном Маевского.

Выгнать через заглушку

Этот способ применяется, если ничего специально не установлено.

Чтобы воспользоваться заглушкой, нужно:

отключить стояк; под заглушку поставить ведро или другую ёмкость; если заглушка замазана краской, её размягчают растворителем;

разводным ключом осторожно и медленно повернуть заглушку до появления шипения, этот момент важно не пропустить, потому что нельзя открывать заглушку полностью; после прекращения шипения — подождать появления жидкости;
заглушка вкручивается обратно, если нужно, можно её уплотнить. Важно! Все манипуляции делаются медленно, без резких движений

Важно! Все манипуляции делаются медленно, без резких движений

Особенности и разновидности

Технические особенности автоматических кранов:

• длительность эксплуатации: 25-30 лет;
• максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
• температура помещения: не более 60 градусов;
• давление: 10-12 атмосфер;
• резьбовое соединение: 1/2 или 3/4;
• тепловой агент: вода и неагрессивные жидкости.

Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.

Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

• Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
• Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
• Оснащение радиаторной заглушки мини-клапаном.

В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.

С прямым патрубком или ручные.

Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:

• На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
• В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
• В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.

• Угловые.
• Для радиаторов.

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Причиной скопления микропузырьков газа могут служить и ошибки при монтаже отопления. В большей степени это относится к отсутствию уклонов труб, предупреждающих застой воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для отопления. В таких проблемных участках необходима установка дополнительных устройств отвода воздуха.

• Уменьшение теплоотдачи радиаторов: верхняя часть, заполненная воздухом, остается холодной.
• Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
• Нарушение циркуляции: движение теплоносителя может быть частично или полностью прекращено.
• Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу из строя прибора.
• Дополнительный шум: радиаторы, насос, трубы постоянно шипят.

Алюминий, присутствующий в составе современных сплавов для батарей, служит катализатором разложения воды. Пузырьки газа скапливаются в местах, где есть заторы для свободной циркуляции, и создают пробки.

Нередко воздушные блоки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в приборы отопления устанавливают ручной воздухоотводчик – кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название раритетной модели – радиаторный игольчатый воздушный клапан.

На сегодняшний день для современных батарей разработаны разные виды автоматических клапанов для удаления газов, не требующие регулярного контроля. Увидеть такую модель в разобранном виде можно в этом видео ролике:

Автоматический воздухоотводчик для радиатора отопления

Те кто сталкивался с отоплением знаю, что радиатор отопления часто завоздушивает. Предотвратить завоздушивание может автоматический воздухоотводчик, который устанавливается непосредственно на радиатор и спускает попавший в него воздух. Конечно, можно использовать и кран маевского, но придется воздух сливать вручную. Автоматический воздухоотводчик лишен таких проблем и он без вас спустит воздух из радиатора, тем самым предотвратить завоздушивание — следовательно будет греть эффективнее.

Воздухоотводчик для радиатора отопления

Диаметр воздухоотводчика 1 дюйм. Как вы знаете радиатор отопления имеет две разных резьбы: слева у радиатора резьба — левая, справа — правая резьба (правильная, по часовой). Автоматический воздухоотводчик для радиатора так же продается двух видов: с левой и с правой резьбой. Наименование товара может выглядеть так — Автоматический воздухоотводчик 1″ левый и Автоматический воздухоотводчик 1″правый.

Виды воздухоотводчиков в системе отопления

По принципу действия различают шаровые и игольчатые автоматические устройства, по исполнению – прямые, угловые и радиаторные. Несмотря на разные сферы использования принцип работы всех воздухоотводчиков один.

Большой популярностью пользуются особые устройства поплавкого плана. Это автоматический воздухоотводчик, который обеспечивает боковой выброс воздуха. Прибор работает при рабочем давлении 10 бар, при этом максимально допустимая температура равна 110 градусов. Устройство может работать не только с водой, но также с разными гликолевыми растворами в концентрации до 25%, а резьба подключения — 1/2.

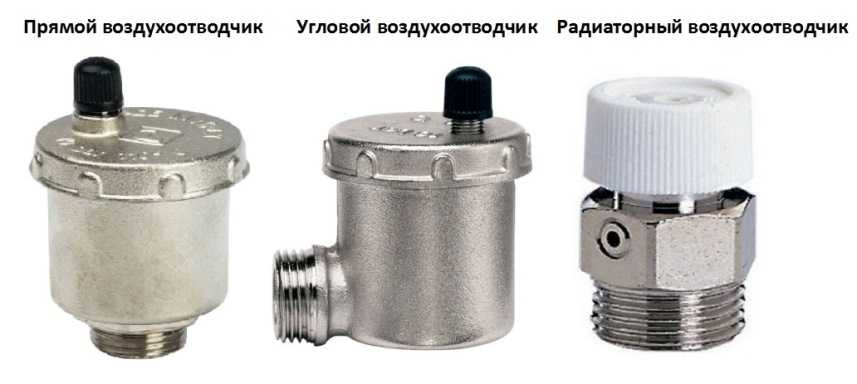

Все современные автоматические воздухоотводчики разделяются на несколько видов, различающиеся по общему исполнению. Всего различается три основных вида подобных устройств:

• Угловые;
• Прямые;
• Радиаторные.

Прямой воздухосброс

Самый распространенный – первый тип с прямым патрубком. Он незаменим в самых высоких точках системы, где по всем законам физики скапливается максимальное количество газов, а ручной сброс воздуха в таких местах часто затруднен.

Закрытая система, которая постоянно находится под давлением, обеспечивается группой безопасности котла. Ее обычно располагают на подающем трубопроводе, который выходит из теплогенератора. Кроме манометра и предохранительного клапана в этот комплект входит и автоматический воздухоотводчик для отопления, стравливающий воздух при наполнении бака жидкостью. Если агрегат смонтирован грамотно, то его в любой момент можно отделить от системы и освободить для обслуживания с помощью газоотводчика. Для котлов, работающих на твердых видах топлива, группа безопасности обязательна.

Можно встретить сбрасыватель воздуха и в циркуляторных насосах. Его задача – создать им условия для бесперебойной подачи воды. Проблема в том, что перекачивающий агрегат может работать только с несжимаемой средой. Проникновение воздуха на рабочее колесо насоса угрожает полной его остановкой. Активную циркуляцию жидкости и контролирует газоотводчик.

Угловой воздухосбрасыватель

Если место слишком недоступно для установки простого клапана (например, труба расположена горизонтально), используют угловой вариант клапана. Его патрубок, развернутый на 90?, можно подсоединить к горизонтальной части. Стоит заметить, что угловая модификация с наружной резьбой кроме развернутого патрубка от своих аналогов практически не отличается, поэтому эти виды вполне взаимозаменяемы.

Радиаторный автоматический воздухоотводчик

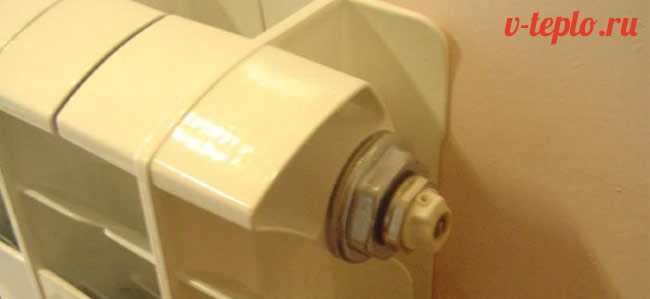

Иногда на радиаторах вместо традиционного крана Маевского устанавливают автоматический угловой клапан. Он лишь немного чуть больше своего аналога, немного дороже (около $2), но ежедневного участия человека не требует. Такой выбор оправдан, если газы в батарее скапливаются регулярно из-за химической реакции алюминиевого сплава, из которого изготовлена секция, и горячей воды.

Хотя для таких случаев выпускают специальный автоматический прибор с диаметром, как у пробки для радиатора (см. фото). Прибор разработан специально для алюминиевых и частично биметаллических радиаторов, имеет подходящий тип соединения.

Для чугунных батарей и системы старого типа больше подходят кран Маевского и сливной патрубок.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

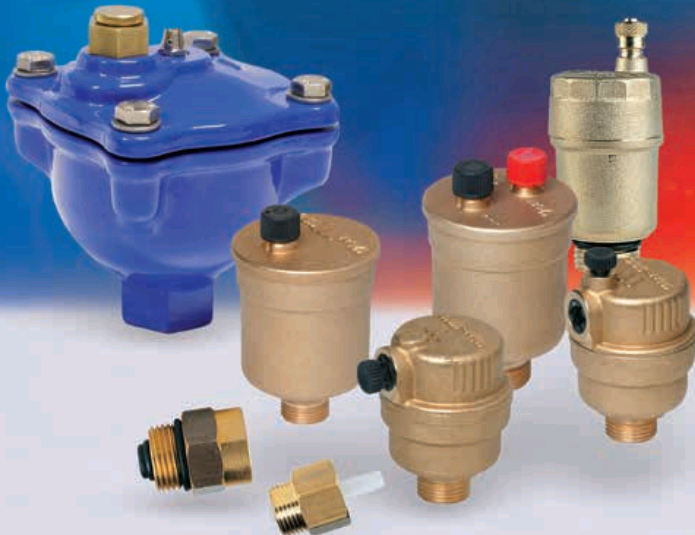

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

Газоотводчики обязательно устанавливают на алюминиевых радиаторах
отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами
.

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

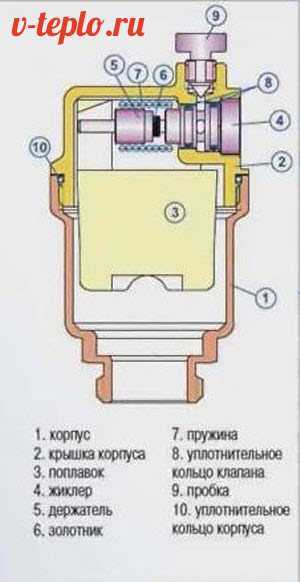

Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали
или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия
воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Угловые и современные радиаторные воздухоотводчики

В самых разных системах квартирного отопления могут образоваться ситуации, когда нужно срочно удалять образовавшиеся пробки из самых удаленных и труднодоступных участков. в определенных ситуациях простой по конструкции клапан монтировать сложно или невозможно, труба с нанесенной резьбой расположена строго горизонтально. В таких случаях идеально подойдет особый угловой. такой элемент, как патрубок его выходит с нижней части, а потом поворачивает под прямым углом, потому он идеально подходит для присоединения к горизонтальным участкам.

Очень часто для автоматического стравливания воздушных пробок из систем отопления вместо обычного крана специалисты производят установку углового клапана. Это идеально особенно, если в сети отопления всегда образуются газы и происходит это в самой радиаторной части. Основанием для этого становится обычная химическая реакция разных веществ, которые находятся в некоторых видах воды, а алюминиевых батареях и при достаточно высокой температуре. все клапана, оснащенные угловой формы патрубками монтировать не стоит, так как есть уже специальный автоматический отводчик воды.

Радиаторные устройства изначально разработаны для того, чтобы быть монтированы для батарей, которые обладают специально для этого резьбовые соединения. Монтируют их вместо ручных клапанов на биметаллические радиаторы и алюминиевые, то есть там, где присутствует определенный контакт с водой. Здесь установка радиаторного воздухоотводчика является обязательной. Во всех иных случаях такое устройство ставится строго по желанию, которое возникает у многих, так как обеспечивает удобство в процессе использования.

Комплектующие дополнения для автоматических воздухоотводчиков

Для удобного обслуживания продаются и комплектные устройства. Автоматический воздухоотводчик с клапаном – это резьбовой переходник с пружинящим лепестковым клапаном. Его накручивают перед газоотводом, чтобы при работающей сети была возможность его обслуживать. Такими переходниками укомплектованы модели VALTEK, DANFOSS и других авторитетных марок.

Понять особенности каждого типа водоотводчиков поможет это видео:

Воздухоотводчик в системе водоснабжения

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью. Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха. Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского. При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух. В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления

Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук
