Шаровые краны BROEN BALLOMAX® для систем теплоснабжения, охлаждения и промышленного сектора

Краны шаровые BROEN BALLOMAX типа КШТ предназначены для полного открывания или закрывания потока рабочей среды. Их нельзя применять в качестве дроссельной или регулирующей арматуры. Краны BROEN BALLOMAX могут применяться в закрытых системах теплоснабжения, а также в системах горячего водоснабжения (ГВС) с сетевой водой, соответствующей требованиям СНиП_41-02-2003.

Корпус шаровых кранов BROEN BALLOMAX изготовлен из углеродистой стали P235GH / 09Г2С. Основным рабочим элементом крана является шар, выполненный из нержавеющей стали, марки AISI 304. Седловое уплотнение шара выполнено из тефлона с содержанием 20 % углерода, что практически исключает износ уплотнения в процессе эксплуатации крана. Кроме этого, благодаря наличию тарельчатой пружины (Сталь пружинная Ck75(50CrV4)), удается компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь W. Nr. 1.4305) оснащён уплотнительными кольцами (EPDM, витон), исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивают класс герметичности А (ГОСТ 9544-93). Расчетный срок службы кранов составляет не менее 30 лет или 15 тысяч циклов открытия-закрытия.

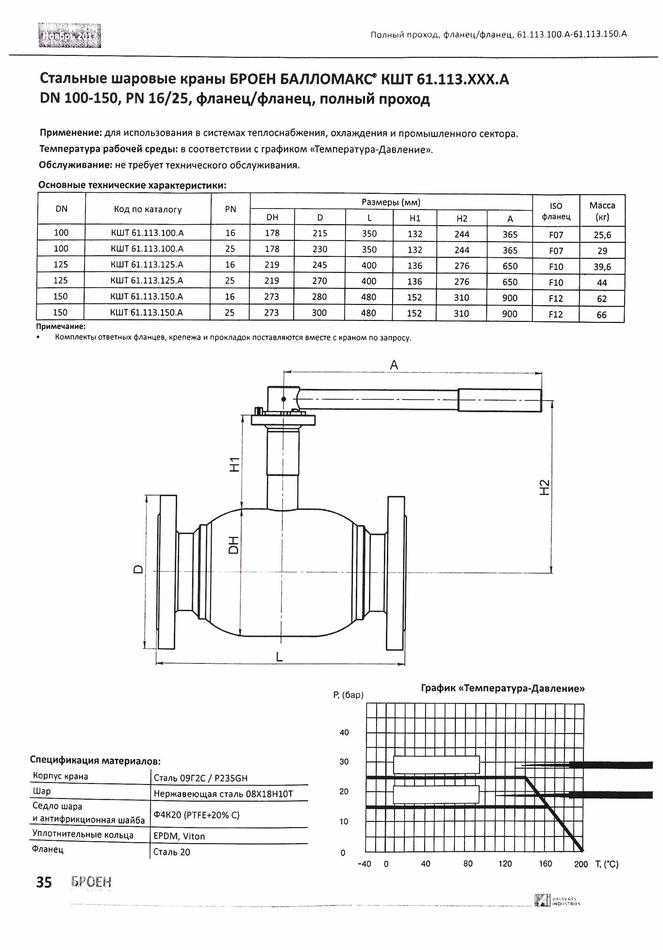

Кран шаровой BROEN BALLOMAX (КШТ) Ду 15-300 Ру 25/40 (полный проход)

Краны производятся из углеродистой стали с запорным элементом из нержавеющей стали со следующими присоединениями: резьбовыми, под приварку, с фланцами, а также со всевозможными комбинациями вышеперечисленных соединений. Специальные исполнения кранов производятся по запросу заказчика.

— Привод — рукоятка (Ду 15-200), электрический, стандартный механический и переносной редуктор (Ду 65-500);
— Шпиндель — стандартный, длинный (для ППУ изоляции);
— Уплотнения — EPDM, витон;
— Размеры — от Ду 10 до Ду 300;
— Давление — до 40 бар (в зависимости от Ду, рабочей среды и температуры);
— Температура среды — от -40 °С до +200 °С;
— Шар — нержавеющая сталь. Производится с минимальным допуском – округлость после шлифования варьируется на несколько микрон.

Кран шаровой BROEN BALLOMAX (КШТ) Ду 10-300 Ру 16/25/40

Краны производятся из углеродистой стали с запорным элементом из нержавеющей стали со следующими присоединениями: резьбовыми, под приварку, с фланцами, а также со всевозможными комбинациями вышеперечисленных соединений. Специальные исполнения кранов производятся по запросу заказчика.

— Привод — рукоятка (Ду 15-200), электрический, стандартный механический и переносной редуктор (Ду 65-500);
— Шпиндель — стандартный, Длинный (для ППУ изоляции);
— Уплотнения — EPDM, витон;
— Размеры — от Ду 10 до Ду 300;
— Давление — до 40 бар (в зависимости от Ду, рабочей среды и температуры);
— Температура среды — от -40 °С до +200 °С
— Шар — нержавеющая сталь. Производится с минимальным допуском – округлость после шлифования варьируется на несколько микрон.

Технические характеристики клапана «Броен Баллорекс»

С помощью вентиля «Баллорекс» можно осуществлять балансировку с достаточно высокой степенью точности. Этот клапан может выполнять функции клапана с ручной регулировкой и шарового крана с запорным механизмом .

Устройство балансировочного клапана «Боллорекс» (вид изнутри)

Основное предназначение вентиля «BROEN BALLOREX»:

• блансировка и регулирование посредством гидравлики;
• ограничение и измерение расхода рабочей среды, а также открытие или закрытие ее потока в системе;
• измерение температуры рабочей среды.

Выпускается клапан «Баллорекс» в самых разных исполнениях, диаметр условного прохода может быть в пределах Ду 15 — Ду 600, а давление от PN16 до PN25 бар. В зависимости от условного диаметра прохода и давления, используют фланцевый, резьбовой или приварной способы соединения. Арматуру «Броен Баллорекс» используют в трубопроводах с температурой рабочей среды от -20ºC до +135ºC.

Балансировочные вентили «Броен Баллорекс» с диаметром прохода от 15 до 50 мм имеют латунный корпус, а арматура с диаметром DN65 – DN200 изготовлена из высокопрочной стали под фланцевый способ соединения или же для резьбы.

Статический Балансировочный клапан «Ballorex»

Устанавливать балансировочные клапана и шаровые краны «Ballorex» можно практически в любом месте трубопровода и в любом положении.

Преимущества балансировочных клапанов «Баллорекс»

Благодаря узкой специализации бренда «Броен», клапаны этой торговой марки имеют ряд неоспоримых преимуществ:

1. Широкий ассортимент арматуры, охватывающий различные диаметры и рабочие параметры, дает возможность подобрать оптимальный вариант для магистралей самого разного назначения.
2. Конструкционные особенности клапана, в основе которых шаровый кран, позволяют регулировать расход или открывать и закрывать поток рабочей среды в любом месте трубопровода.
3. Минимальные ограничения по месту установки клапана делают его практически универсальной арматурой.
4. Вместе с балансировочным вентилем поставляется шестигранный кран, с помощью которого осуществляется регулирование рабочего потока.

Арматура «Балломакс» и «Баллофикс»

Помимо балансировочных клапанов, компания «Броен» выпускает также другие виды арматуры. Шаровый кран «Балломакс» предназначен для газораспределительных магистралей, систем охлаждения и подачи тепла, а также для транспортировки минеральных масел.

Шаровые краны «Балломакс» (приварные и фланцевый)

Кран «Ballomax», изготовленный из углеродистой стали, рассчитан на 30 лет эксплуатации, это в среднем 15 тысяч операций «закрытие-открытие». Шаровые краны выполнены в различных диаметрах рабочего потока и имеют разные способы присоединения – фланцевый, резьбовой, приварной или комбинированный.

Для теплоснабжения и систем охлаждения используют шаровый кран с диаметром прохода 15-1400 мм и рабочим давлением до 40 бар. Температурный диапазон составляет от -40ºC до +200ºC.

Для газораспределительных систем применяют краны с диаметром 10 мм – 1200 мм, давление рабочей среды – до 40 бар.

Устройство шарового крана «Балломакс»

Арматура «BROEN BALLOFIX» применяется только на внутренних инженерных коммуникациях. Бывает следующих видов:

• латунный шаровый кран. Диаметр прохода от 15 мм до 50 мм, давление до 25 бар. Используют в системах отопления, вентиляционных трубопроводах и магистралях холодоснабжения. С помощью крана осуществляется перекрытие потока рабочей среды. Полнопроходной латунный кран «Боллофикс» управляется рукояткой и присоединяется к трубопроводу с помощью внутренней цилиндрической резьбы;
• латунный обратный клапан. Диаметр клапана 10-50 мм, рабочее давление не более 16 бар. Основное назначение – предотвращение обратного потока рабочей среды. Используют для систем вентиляции, холодо- и теплоснабжения. Присоединяются посредством внутренней цилиндрической резьбы;
• воздухоотводчик. С их помощью избавляются от воздушных или газовых скоплений в отопительных системах, рабочей средой которых является вода. Диаметр прохода воздухоотводчика – 10-15 мм, максимальное давление – до 10 бар. Латунный воздухоотводчик присоединяется резьбовым соединением;
• латунный фильтр. В конструкции фильтра предусмотрена сливная пробка, диаметр прохода – 15-50 мм, а давление до 16 бар. Способ присоединения к трубопроводу – внутренняя резьба.

Продукция компании «BROEN»

Промышленная арматура «BROEN» реализуется через представительства по всему миру. Российский рынок впервые представил изделия компании в 1997 году. С тех пор и до сегодняшнего дня балансировочные клапаны «Ballorex», шаровые краны от «Ballomax» и латунная арматура «Ballofix» пользуется неизменным спросом.

Так, она установлена в таких крупных и значимых объектах, как «Большой Театр» и аэропорт «Шереметьево», других не менее важных зданиях, есть даже на космодроме «Байконур».

Компания заботится о качестве выпускаемой продукции, поэтому тестирование вентилей и кранов «Ballorex» на герметичность и прочность осуществляется непосредственно перед выходом к потребителю. «BROEN» имеет престижный сертификат качества ISO 9001, причем получила его компания одной из первых на европейском рынке.

Область применения балансировочных клапанов «Ballorex»

Компания «BROEN» представляет арматуру в достаточно разнообразном ассортименте.

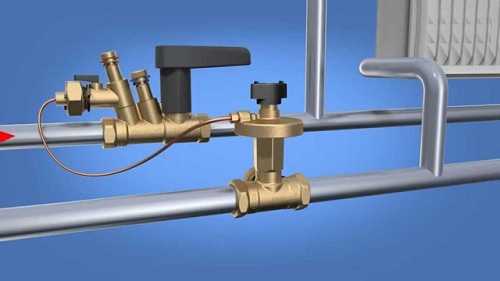

Применение автоматического балансировочного клапана в системе отопления

Существуют такие серии балансировочных кранов:

• «Ballorex Venturi» – применяют в качестве запорной и регулирующей арматуры в магистралях холодо- и теплоснабжения, а также системах кондиционирования. Для этих клапанов практически не существует ограничений в плане установки;
• «Ballorex QP» и «Ballorex M» – устанавливают в том случае, если в системе необходимо поддерживать давление постоянной величины и ограничить рабочей среды. Используют в системах вентиляции, холодо- и теплоподачи на колориферы, а также в стояках двухтрубных систем отопления. Принцип установки: балансировочный клапан «Ballorex QP» монтируют на подающем трубопроводе и подсоединяют к клапану-партнеру «Ballorex M»;
• основная функция комбинированного балансировочного вентиля «Ballorex Dynamic» состоит в автоматическом ограничении расхода рабочей среды. Если установлен электропривод, то может использоваться как регулирующий клапан. Область применения: однотрубные системы отопления, системы «теплый пол», магистральные трубопроводы теплоподачи вентиляционных приточных установок, а также холодо- и теплоснабжения;
• «Ballorex S» – балансировочный клапан этого типа может применяться для гидробалансировки систем вентиляции, радиаторов и калориферов.

Шаровые краны Broen Ballomax (Броен Балломакс)

Шаровые краны Broen Ballomax (Броен Балломакс) для теплоснабжения

Среди брендов запорной арматуры шаровые краны Broen Ballomax занимают особое место. Основными причинами для этого являются:

• разнообразнейший ассортимент продукции (начиная с типоразмеров и заканчивая способами монтажа, их комбинированием и специализацией на использовании шаровых кранов для установки в определённые типы инженерных сетей);• качество материалов, из которых изготавливаются краны Broen (это прочная сталь, устойчивая к коррозии и воздействию любой, химически агрессивной, среды);• жёсткая система контроля качества на производстве.К этому добавим ещё и диапазон условий, в которых эти приборы способны сохранять работоспособность. Так, 200 градусов Цельсия – максимально допустимая температура работы шаровых кранов Броен, тогда как минимальная определяется только точкой замерзания жидкости или газа, проходящего через кран. В товарной линейке Broen Ballomax представлены модели шаровых кранов для установки в любые системы трубопроводов, транспортирующих газ, масла, воду… Причём запорная система работает везде одинаково хорошо.

Использование высококлассной стали, с большим содержанием углерода, как и тщательность изготовления запорного механизма позволяют использовать эту арматуру даже в газовых трубопроводах, к качеству арматуры для которых предъявляются особенно жёсткие требования.

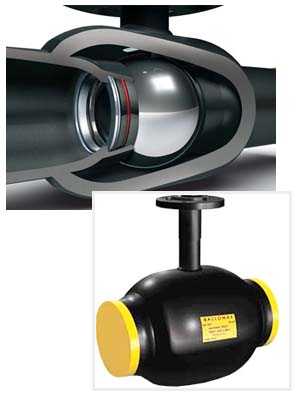

Механика шаровых кранов: взгляд изнутри и снаружи

Начать с того, что поверхность шара идеально гладкая, что в значительной степени продлевает срок жизни крана в целом. Сам шар контактирует с уплотнителем из тефлона (именно благодаря столь прочному, жаростойкому материалу шаровой кран способен работать даже при высоких температурах). Износостойкость узла «шар-уплотнители» достигается за счёт подпружинивания – соединение даже спустя годы работы остаётся макисмально плотным. Штоки могут быть как обычными, так и удлиненными, что позволяет использовать шаровые краны Броен Балломакс для бесканальной прокладки трубопровода. И, наконец, ещё один важный момент: шаровые краны Broen выпускаются ещё и в предизолированных вариантах. Одинаково эффективные для быстрой и полной изоляции участков инженерных сетей, с установленным практикой сроком работы в четверть века и более, шаровые краны отBroen Ballomax вот уже более полувека остаются эталоном для конкурентов.

Особенности стальных шаровых кранов Broen Ballomax

• Проверены временем: шаровые краны Broen Ballomax на российском рынке уже почти 20 лет;
• срок службы: заявленный срок службы кранов Broen Ballomax составляет 30+ лет или 15 000 итераций открытия-закрытия; прочность: краны изготавливаются из стали 09Г2С, которая обеспечивает ударную прочность и использование при температуре от -40˚С;
• исключение брака: каждый кран на производстве проходит тестирование на прочность корпуса и герметичность;
• простота установки: патрубки кранов соответствуют российским ГОСТам, что обеспечивает легкую установку без дополнительного использования переходов и сварки;
• износостойкость: тефлоновый уплотнитель имеет 20%-ое содержание углерода, что дает высокую износостойкость при использовании крана. Вероятность протечек исключает специальная пружина, которая, вследствие изменения температуры, компенсирует расширения шара;
• оперативная поставка: поставки продукции осуществляются быстро за счет производства в России на заводе в Коломенском районе (Московская обл.);
• удобство монтажа: краны производятся на заказ с нужной строительной длиной;

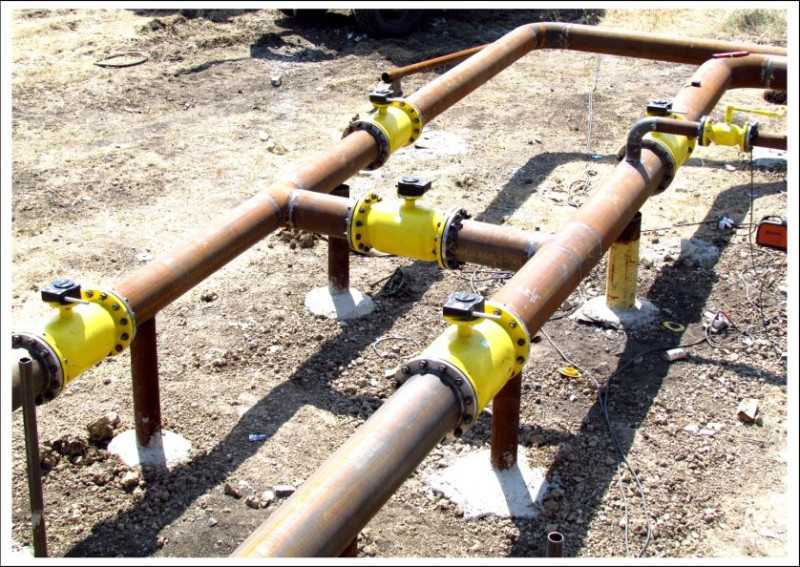

Шаровые краны Broen Ballomax (Броен Балломакс) для газоснабжения КШГ


Краны шаровые BROEN BALLOMAX® (КШГ) для неагрессивного природного газа, воздуха и нейтральных газов.

Кран шаровой BROEN BALLOMAX (КШГ) предназначен для неагрессивного природного газа, воздуха и нейтральных газов.
Существует вариант поставки кранов следующих исполнений:
КШГИ – кран с антикоррозийным изоляционным покрытием весьма усиленного типа для подземной прокладки; стандартный проход.
КШГК – кран с антикоррозийным изоляционным покрытием весьма усиленного типа для подземной прокладки, полный проход.
Испытания шаровых кранов BROEN BALLOMAX проводятся согласно ГОСТ 21345-2005. Каждый кран проходит тест на прочность и плотность материала деталей и сварных швов, а также тест на герметичность уплотнений по штоку и герметичность запорного органа (шара). Класс герметичности А согласно ГОСТ 9544-2005.

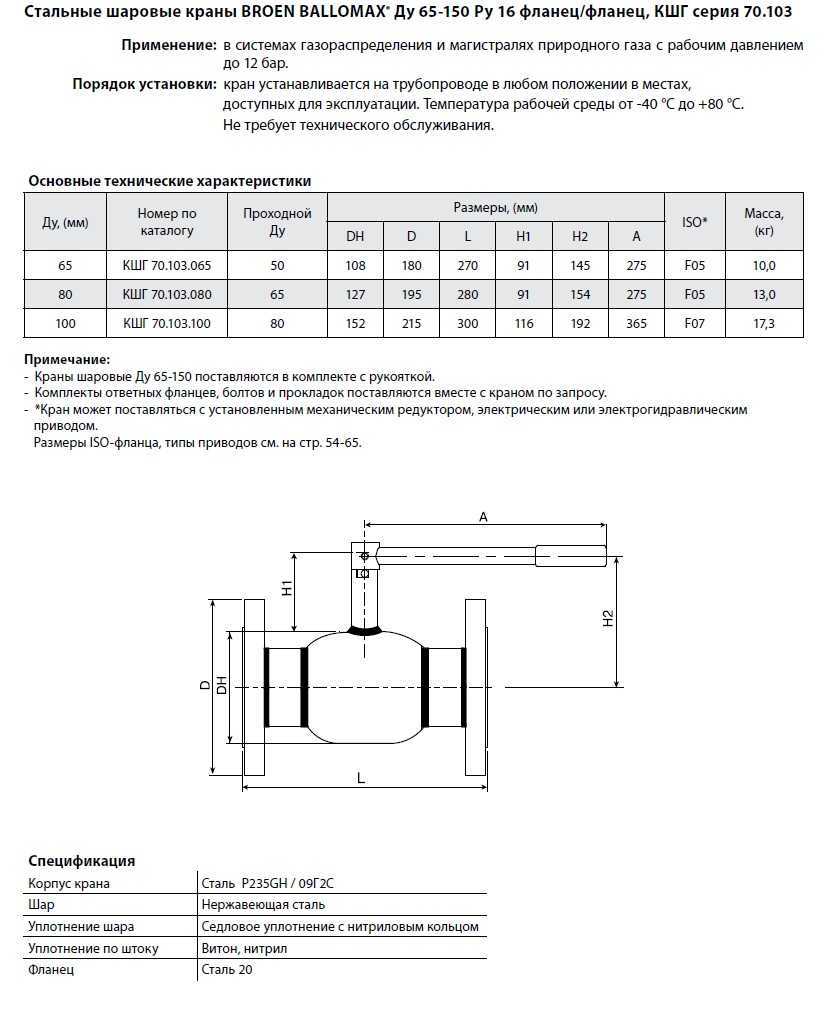

Кран шаровой BROEN BALLOMAX (КШГИ) в стандартом исполнении

Краны производятся из углеродистой стали с запорным элементом из нержавеющей стали со следующими присоединениями: резьбовыми, под приварку, с фланцами, а также со всевозможными комбинациями вышеперечисленных соединений. Шаровые краны КШГИ могут быть изготовлены в исполнении с удлиненным штоком длиной до 3000мм. Свыше 3000мм шток изготавливается по индивидуальной заявке.Специальные исполнения кранов производятся по запросу заказчика.

— Привод — рукоятка (Ду 15-200), электрический, пневматический, стандартный механический и переносной редуктор (Ду 50-700);
— Шпиндель — стандартный, длинный (для подземной установки);
— Уплотнения — седловое уплотнение с нитриловым кольцом;
— Размеры — от Ду 10 до Ду 800;
— Давление — до 40 бар (в зависимости от Ду, рабочей среды и температуры);
— Температура газа — от -20 °С до +80 °С; от -40 °С до +80 °С;
— Шар — нержавеющая сталь. Производится с минимальным допуском – округлость после шлифования варьируется на несколько микрон.

Кран шаровой BROEN BALLOMAX (КШГК) в полнопроходном исполнении

Краны производятся из углеродистой стали с запорным элементом из углеродистой стали с покрытием Ni-Cr со следующими присоединениями: резьбовыми, под приварку, с фланцами, а также со всевозможными комбинациями вышеперечисленных соединений. Конструкция крана шарового обеспечивает антистатическую защиту. Специальные исполнения кранов производятся по запросу заказчика.

— Привод — рукоятка (Ду 15-150), электрический, электрогидравлический, стандартный механический и переносной редуктор (Ду 50-800);
— Шпиндель — стандартный, длинный (для подземной установки);
— Уплотнения — PTFE, кольцевое уплотнение с нитрилом NBR, комплект поджимных пружин;
— Размеры — от Ду 15 до Ду 800;
— Давление — до 40 бар (в зависимости от Ду, рабочей среды и температуры);
— Температура газа — от -40 °С до +100 °С;
— Шар — углеродистая сталь с покрытием Ni-Cr. Производится с минимальным допуском – округлость после шлифования варьируется на несколько микрон.
