Как выполнить подключение тёплого водяного пола в доме от газового котла?

Подходящее помещение для котла

Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.

При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.

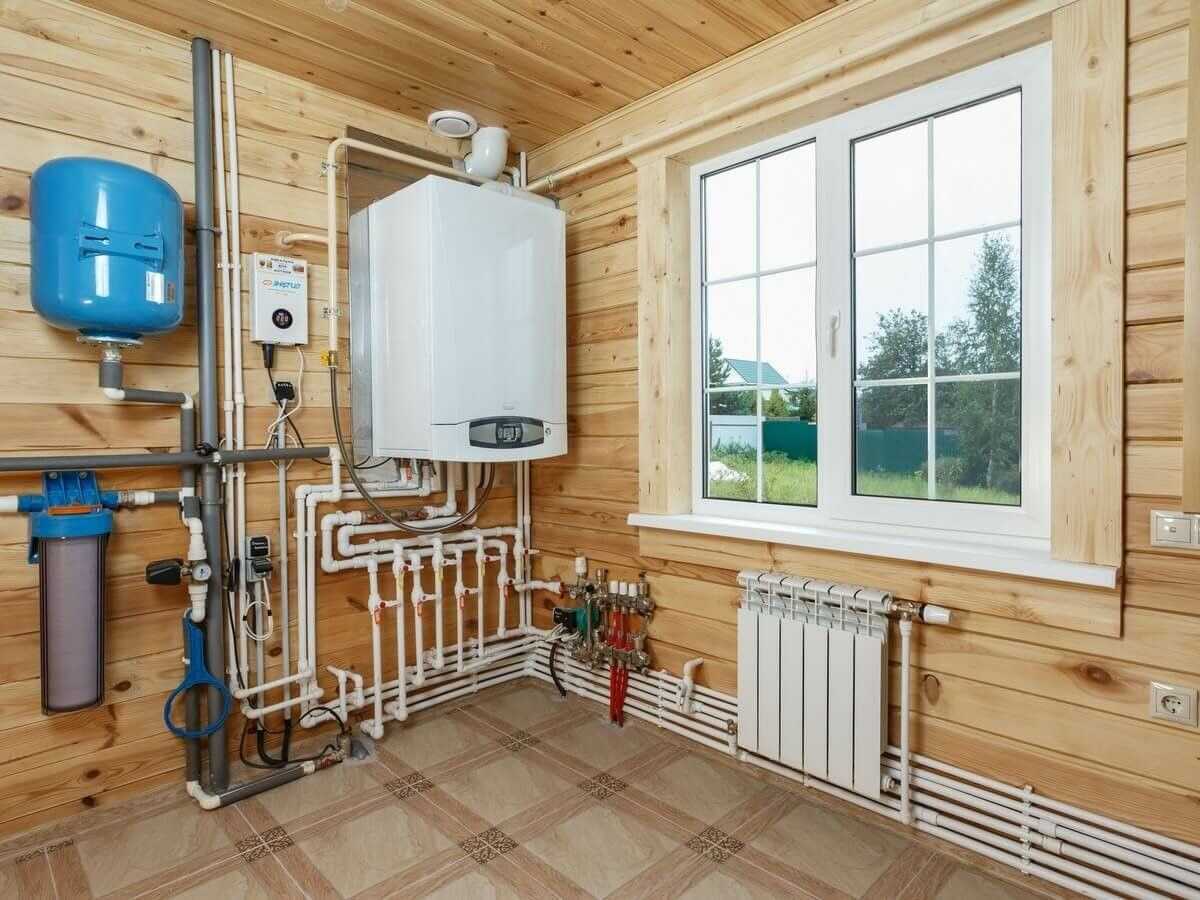

Установка газового котла

Работа котла требует выполнения определённых условий. Их два:

• подача газа;
• водоснабжение.

Газоснабжение

Котёл устанавливают там, где есть возможность подключения к центральному газопроводу. Возможно подсоединение агрегата к баллонам с жидким газом. Хотя этот вариант обеспечения топливом имеет свой существенный недостаток.

Водоснабжение

Очень важен источник постоянного водоснабжения. Идеальный вариант – это возможность подключения к водопроводу. Подсоединение водяного пола к газовому котлу без постоянного водоснабжения не имеет никакого смысла. Центральный водопровод решает эту проблему. Если водопровода нет, проблему решают по-другому.

Автономное снабжение водой отопительной системы может производиться из накопительной ёмкости. Установленный металлический бак на высоких опорах обеспечит достаточный напор воды для поддержания рабочего давления в системе отопления.

При водозаборе из естественных источников позаботьтесь об очистке воды

Также используют водозабор из естественных источников (реки и озёра). Потребуется установка фильтров грубой и тонкой очистки. Также в систему отопления включают насос.

Обеспечение принудительной подачи воды для подключения водяных тёплых полов к системе отопления осуществляет автоматизированное управление насосом. Как только давление воды падает, насос автоматически включается.

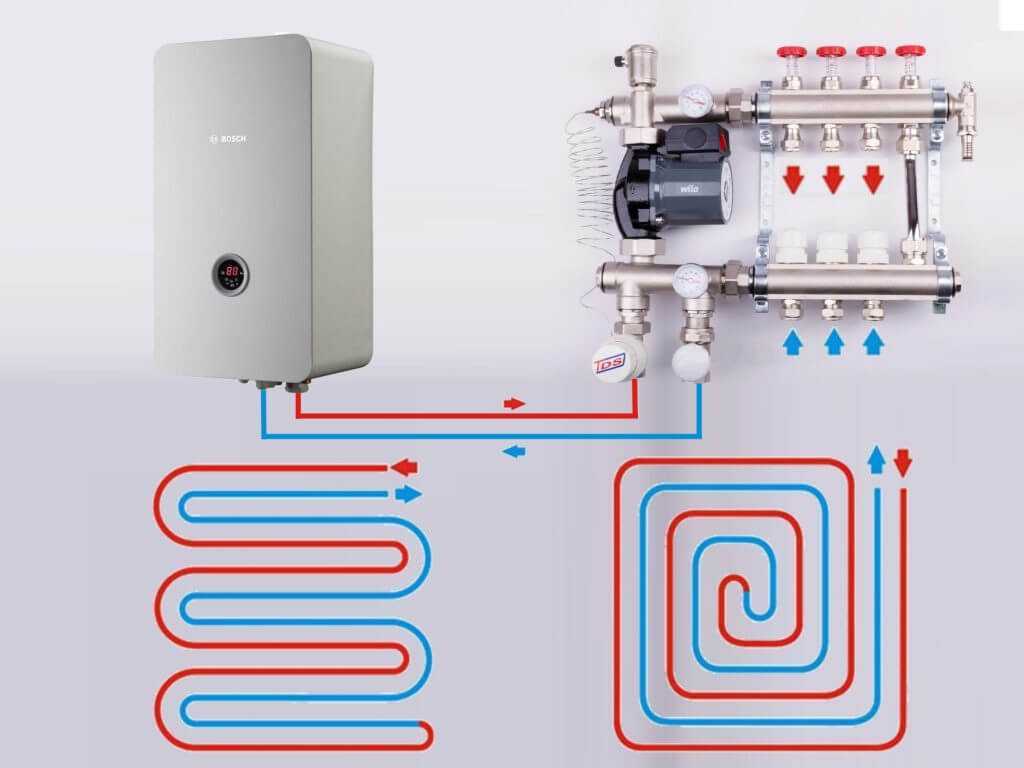

Подключение водяного тёплого пола к котлу осуществляют через коллекторный распределительный узел.

Особенности работы водяного ТП от газового котла

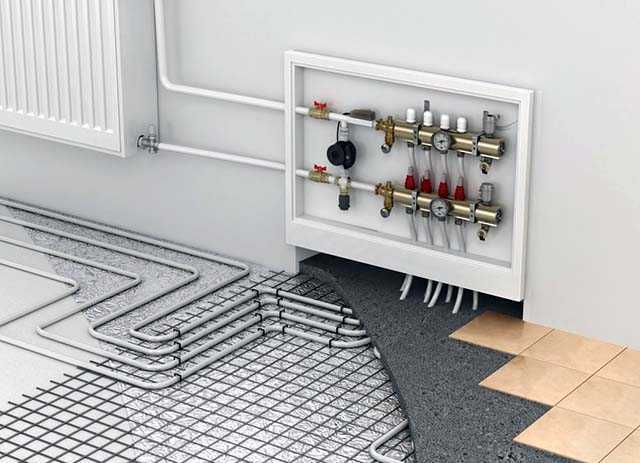

Схема работы теплого водяного пола проста: внутрь полов помещается контур, обеспечивающийся подогретой жидкостью (и поскольку статья раскрывает тему водяного устройства, будет рассказано именно о данном типе конструкции). Трубопровод обеспечивается узлом смешивания и теплоносителем. Сами трубы могут быть сделаны из меди, сшитого целлофана и металлопластика.

Первый вариант является наиболее экологичным, эффективным и самым дорогим из представленных. Металл может представлять нагрузку на пол. Это важный фактор в многоквартирных домах старого фонда. Но и весьма подходящий вариант в домах с использованием газовых колонок, где их может заменить газовый котел. Рационально сразу выбрать двухконтурный. В квартире подобного типа разрешение от управляющей компании будет получить легче, чем в домах с водяным горячем отоплением. Также подобный акт взять проще в новостройках — из-за меньшей нагрузки на перекрытия.

Вторым вариантом будет установка металлопластиковых труб. Он намного экономичней, но менее долговечный. Этот материал часто заменяют на более дешевые, например, сшитый полиэтилен либо полипропилен. Полиэтилен по некоторым параметрам считается лучше своего полуметаллического аналога.

Все эти трубы легче в инсталляции, нежели медные, и паяются с помощью специальных паяльных ламп и паяльников.

Теплый пол — идея и концепция

Идея устройства теплого пола в жилых помещениях не нова

Человек давно обратил внимание на действующие вокруг нас законы физики — теплый воздух в помещении всегда скапливается вверху, под потолком. Остывший воздух наоборот, опускается вниз, делая пол самым холодным местом в помещении, съедающим драгоценные килокалории своей значительной площадью

Искусственно подогретый до определенной температуры пол, становится мощным источником тепла в помещении. За счет большой площади подогрева, воздух равномерно прогревается и поднимается вверх, заполняя все внутреннее пространство. Процесс воздухообмена обеспечивает необходимую температуру в помещении, причём, минимизирует разницу между её значениями на уровне пола и под потолком. В комнатах, оборудованных теплым полом, практически отсутствуют зоны с прохладным воздухом.

Газовые котлы, используемые сегодня для домашнего автономного отопления, вполне способны обеспечить нормальную работу теплого водяного пола. Добиться эффективного повышения комфорта в данной ситуации можно при соблюдении определенных условий – точных тепловых и гидравлических расчетах, грамотного монтажа системы тёплых полов.

Концепция

Обеспечить подогрев пола можно посредством укладки в существующее между полом и напольным покрытием пространство трубопровода, в котором будет циркулировать нагретый газовым котлом теплоноситель. В качестве теплоносителя выступает вода (обычная или со специальными добавками против замерзания) — традиционная жидкость, используемая для автономного котельного оборудования.

Теплообменником в данном случае выступает трубопровод, уложенный под напольным покрытием. Эффект достигается за счет большой площади теплоотдачи. Количество тепла, поступающее в пространство внутреннего помещения, достаточно для горизонтального и вертикального распределения теплой воздушной массы.

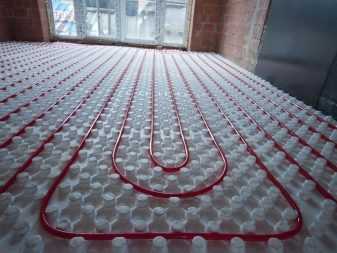

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Требования к основным элементам отопительной системы «теплые полы»

Как для любой схемы отопления основным элементом, от которого зависит эффективность, и надежность системы отопления является котел нагревающий воду или другой теплоноситель в системе. Другим элементом, который необходим для такой системы обогрева является коллектор для теплого водяного пола своими руками собранный, установленный и подключенный. Третий элемент для создания теплого пола — трубы для подключения и укладки контуров обогрева.

Свойства основных элементов такого метода отопления подробнее:

Котел для нагрева воды. Он должен быть мощным, чтобы обеспечить отопление в экстремальных условиях. Для этого необходим некоторый запас мощности, который обычно превышает общую расчетную мощность на 20%. Установка циркуляционного насоса из-за значительного гидравлического сопротивления системы обязательна. Дополнительные насосы применяются для площадей помещений превышающих 120 – 150 м2. Желательно предусмотреть запорные клапаны для предотвращения слива воды из всей системы в случае профилактики, ремонта или замены котла.

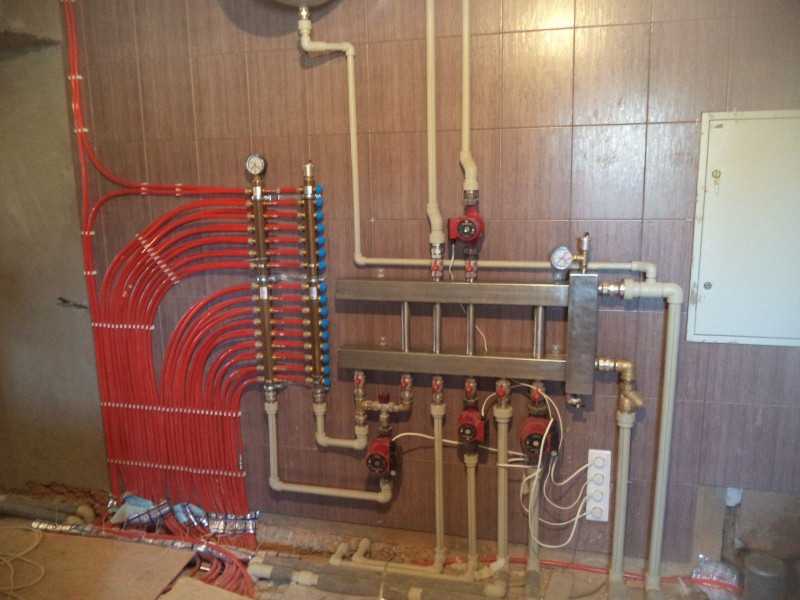

Коллектор. Это распределительное устройство, предназначенное для направления теплоносителя по отдельным контурам и отвечающее за настройку и регулировку системы. Индивидуальное устройство коллектора водяного теплого пола связано с числом контуров подключаемых к нему. Самые простые модели комплектуются только запорными клапанами, они дешевы, но с ними сложно настроить систему. Сложные коллекторы с установленными регулировочными клапанами предназначены для коррекции потока воды в каждом контуре системы и позволяют произвести самую оптимальную настройку контура отопления.

Для укладки контуров теплого пола используются пластиковые трубы из полипропилена, металлопластика и из сшитого полипропилена

При приобретении необходимо обращать внимание на наличие маркировки — «для отопления». Самая большая цена трубы для теплого водяного пола из полипропилена армированного стекловолокном

Но специалисты рекомендуют этот тип труб из-за самого низкого показателя линейного расширения от температуры нагрева.

Принцип работы

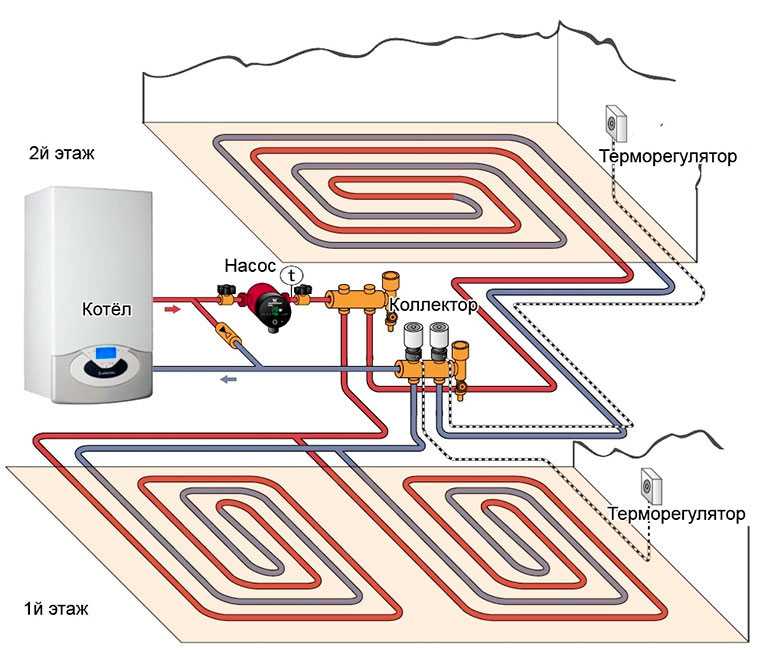

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб

Характеристики труб:

• Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
• Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
• Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

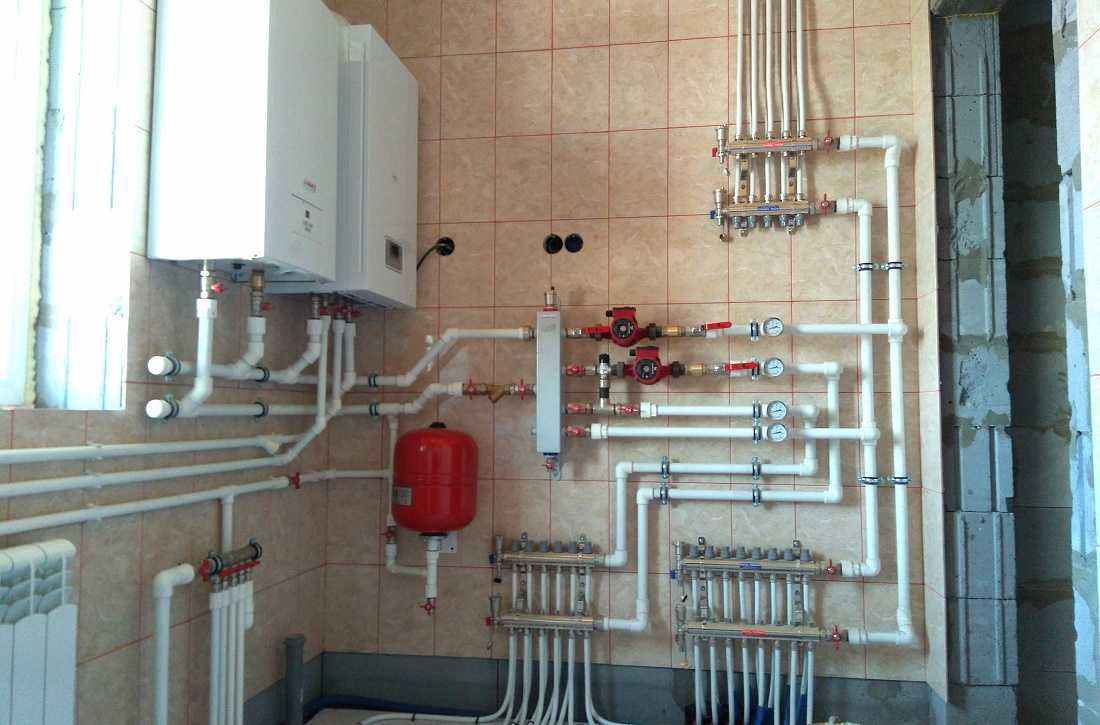

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

• Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
• Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

• Возможность обогревать квартиру независимо от сезона.
• Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
• Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
• К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

• Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
• Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
• Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

• Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
• Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
• Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

• Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
• Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Рекомендации по подбору котла

Самым главным отличием любого радиаторного обогрева помещения от напольной системы, представленной греющими контурами, являются температурные показатели теплового носителя. Подающийся в традиционные радиаторы теплоноситель нагревается до максимальных значений в 85°С, а по трубам водяного «тёплого пола» циркулирует жидкость с температурой не выше 53-55°С.

Оптимальными значениями для теплых водяных полов является прогрев на входе до 35-45°С и температура на «обратку» в 25-35°С, что нужно учитывать при выборе мощности котла.

Специалисты рекомендуют обращать в процессе выбора оборудования особое внимание на следующие основные критерии:

• тип установки оборудования – напольный или настенный монтаж;
• количество контуров – только для отопления или с целью дополнительного получения ГВС;
• принцип нагрева теплового носителя;
• безопасность эксплуатации.

Комбинированное отопление, представленное одновременно «теплыми полами» и радиаторами, задействованными из единого котла, не имеет существенного значения при выборе теплового генератора, а обслуживание исключительно низкотемпературной напольной системы потребует приобретения оборудования, способного поддержать стабильный температурный режим теплового носителя в пределах 30-40°С.

Уровень сложности стыковки с отопительным контуром напрямую будет зависеть от основных конструктивных особенностей котла, но в любом случае должны применяться различные способы обвязки устанавливаемого оборудования.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.

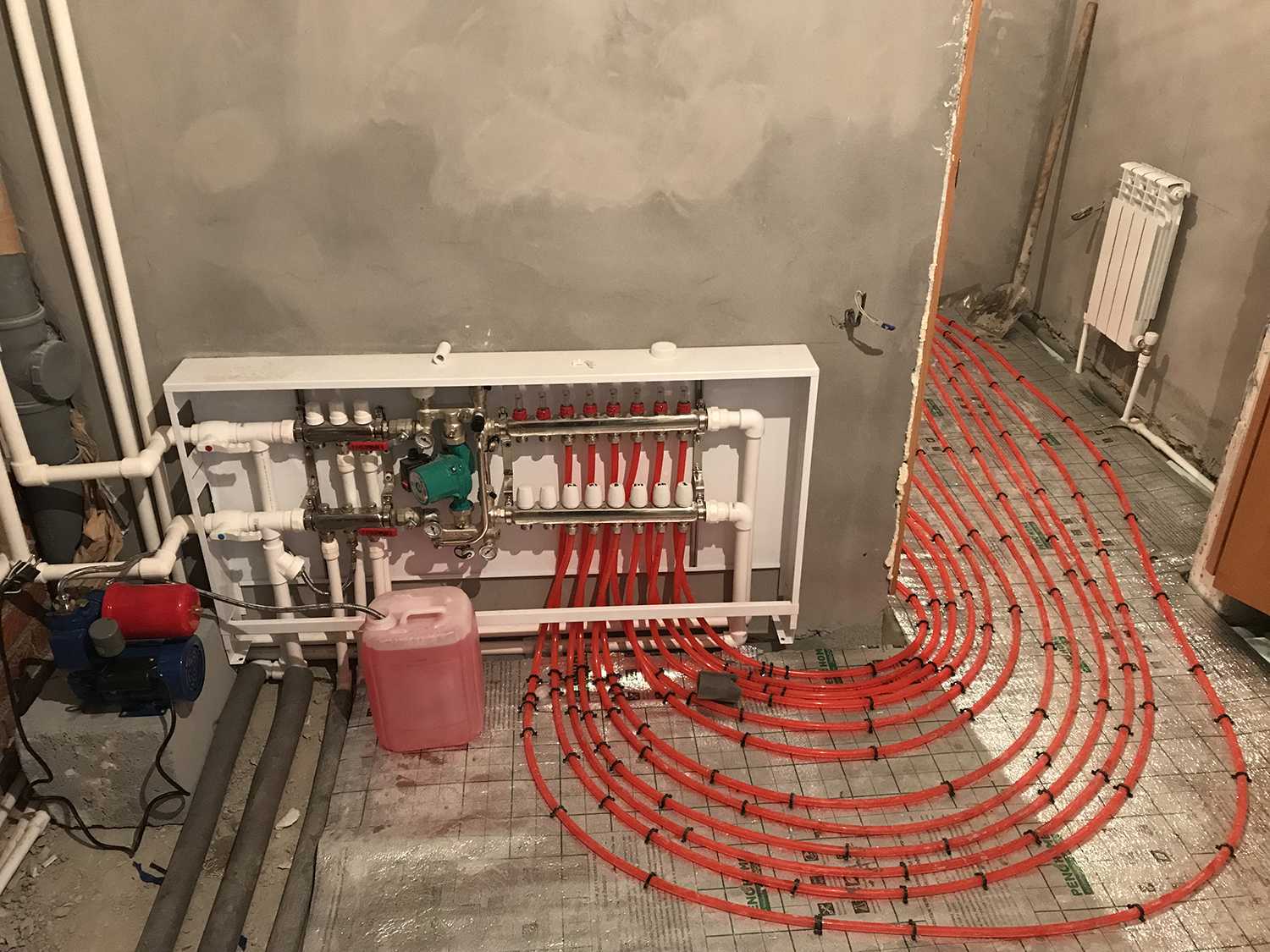

4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Методика расчёта водяного пола

Длина контура должна быть не более 100 м

При расчёте водяного пола учитывают следующие факторы:

• общая длина контура должна быть ограничена длиной 100 м. При увеличении этого показателя давление воды в трубах не будет достигать нормативного уровня;
• соседние контуры не должны отличаться длиной более 15 м;
• расстояние между рядами труб должно составлять 150 мм;
• при уменьшении междурядного расстояния до 100 мм придётся укладывать на 1 м 2 площади на 10 м труб больше.

Если вы чувствуете, что ваш опыт в проведении сантехнических работ недостаточен, то лучше вызвать профессионалов и всю ответственность за качество монтажа тёплого водяного пола переложить на них.

Устройство карбонового теплого пола

Использование программируемого регулятора теплого пола

Технология устройства электрического теплого пола

Подключение теплого пола без терморегулятора

Устройство теплого пола в ванной от отопления

Установка смесителя для теплого водяного пола

Как вам статья?

Мне нравитсяНе нравится

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

• уровень мощности;
• вид теплоносителя;
• простота пользования котлом;
• простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

В частный дом можно выбрать типы котлов:

• на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
• на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
• на электричестве;
• автоматические.

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

• выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
• площадь отдельного помещения не должна превышать 10 м2;
• стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

• система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
• при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.

Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.

Расход газа на теплый пол

Расход газа – это один из важнейших показателей, которые нужно определить еще до покупки газового котла для теплого пола. При расчете следует исходить из 2 основных правил:

1. В соответствии с требованиями ГОСТ 1 м3 потраченного газа дает 9,3 кВт энергии.
2. На каждые 10 м2 теплого пола необходимо 1 кВт энергии. Если площадь дома 100 м2, понадобится 10 кВт, если 150 м2 – 15 кВт, 200 м2 – 200 кВт и так далее.

При этом реальный КПД устройства никогда не равен 100%, а в большинстве случаев не превышает 93% (для расчетов лучше взять с запасом 90%). Поэтому из производительности 9,3 кВт следует вычесть разницу 10%, то есть 9,3*0,9 = 8,37 кВт. Это и есть более или менее реальная цифра. Однако есть и другие факторы:

• морозные зимы;
• плохое утепление дома;
• малая теплоемкость строительных материалов.

Тогда КПД можно снизить еще на 3%, то есть показатель составит 87%, и тогда: 9,3*0,87 = 8,0 кВт. Это и есть минимальное значение – такое количество теплый пол на газу получит гарантированно (при расходе 1 м3). Поэтому для обогрева всей площади дома понадобится:

площадь, м2	мощность, кВт	расход газа, м3
50	5	0,65
100	10	1,25
150	15	1,85
200	20	2,50

Обычно мощность газовых котлов не превышает 240 кВт, причем в этом ряду встречаются уже самые дорогостоящие модели (35-50 тысяч рублей). Поэтому если площадь теплых полов не слишком большая (до 240 м2), можно установить 1 мощный прибор. Если же поверхность намного больше (например, есть 2-3 этажа), понадобится не 1, а 2-3 котла.

При расчете газа для обогрева теплого пола обязательно учитывают материал стен, особенности климатической зоны и другие факторы

Виды источников тепла

Котлы для нагрева теплоносителя могут быть нескольких видов. Они отличаются особенностями эксплуатации, установки и типом топлива, на котором работают.

Бывают одноконтурные и двухконтурные нагреватели. Первые предназначены обслуживать только одну линию отопления или подогревать воду. Вторые выступают как источник тепла для отопительной системы и осуществляют горячее водоснабжение (ГВС). Работать в обоих режимах агрегат не может: при подогреве воды для ГВС отключается отопление.

По месту установки котлы делятся на два вида: настенные и напольные. Первые позволяют сэкономить площадь, вторые отличаются большой мощностью.

По типу топлива котлы бывают:

1. Дизельные. Топливом для них является солярка. Они автономны, имеют высокую производительность при малом расходе горючего, легко устанавливаются.
2. Твердотопливные. В качестве топлива используется все, что горит: уголь, дрова, паллеты, брикеты и т. д. Процесс напоминает сжигание дров в обычной печи, только проходит при повышенных температурах без доступа воздуха. Носитель нагревается горячим дымом, образующимся во время горения. Применяются для автономного отопления в доме. Они требуют постоянной загрузки топки.
3. Газовые. Самые экономичные и эффективные. При небольшой стоимости энергии имеют наиболее высокий коэффициент полезного действия. Для подключения к системе водяного пола придется дополнительно включить распределительный коллектор и циркуляционный насос.
4. Электрические. Могут работать при помощи электродов, индукции или ТЭНов. Они просты в эксплуатации, но это самый дорогой источник тепла.

При выборе котла для подключения системы теплых полов ориентируются на следующие критерии:

• совместимость;
• простота монтажа;
• мощность оборудования;
• возможность регулирования температуры нагрева;
• эффективность;
• удобство эксплуатации;
• безопасность;
• производитель.

От правильности выбора и подключения приборов и оборудования зависит качество отопления и эксплуатационные расходы.

Газовый котел для водяного пола – виды прибора и правила подключения

Специального оборудования для подключения системы теплых полов не существует. Устанавливаются различные котлы. Газовый представляет собой устройство для подогрева воды, использующее энергию от сжигания пропана или природного газа. Он подключается к центральной магистрали или работает на газовых баллонах. Преимущество применения в том, что стоимость энергии от сожженного газа в разы дешевле, чем электрическое отопление.

При установке и эксплуатации газового котла должны строго соблюдаться следующие правила безопасности:

• выделено отдельное помещение, если агрегат не турбированный;
• в котельной установлен газоанализатор, оповещающий о скоплении газа;
• свободный доступ воздуха к котлу;
• отсутствие посторонних предметов, особенно огнеопасных веществ: красок, лаков и др.;
• если появился запаха газа, перекрыть подачу, проветрить помещение и сообщить в газовую службу;
• запрещено самостоятельно ремонтировать датчики защиты котла.

Выполнение требований даст возможность избежать опасных последствий.

Выбор газового устройства

Покупать котел следует исходя из его технических характеристик:

• мощность;
• количество контуров (один или два);
• открытая или закрытая камера сгорания;
• максимальная площадь, которую возможно обогреть;
• КПД;
• количество используемого газа;
• объем воды, нагреваемой за минуту.

Перечень характеристик может отличаться у разных производителей.

Агрегаты могут быть изготовлены из различных материалов:

• Чугун. Высокие показатели прочности, устойчивости к коррозии и долговечности. Минус в хрупкости материала.
• Нержавеющая сталь. Редко встречается в продаже, сочетает лучшие качества стальных и чугунных изделий.
• Сталь. Имеет средние показатели долговечности, так как быстро приобретает температурную усталость, появляются трещины. Подвержена коррозийным процессам.
• Медь. Используется для настенных устройств. Преимущества: малый вес, устойчивость к коррозии, небольшая инерционность, позволяющая гибкую регулировку режима работы.

Продукты сгорания удаляются через вертикальный дымоход, возможен вариант горизонтального с использованием вентилятора, который одновременно подает свежий воздух для осуществления процесса горения.

По типу топки, где сгорает топливо, котлы делятся на открытые и закрытые. В первом случае процесс происходит благодаря поступающему извне воздуху естественным путем по специальным каналам. В этом случае агрегат устанавливается в отдельное помещение. Второй вид устройств имеют турбирование – воздушные потоки поступают принудительно. Они могут размещаться в любом удобном месте.

Схема подключения и монтаж

Для котлов с одним контуром применяется самая простая схема: подача и обратка, идущие от коллекторного узла подсоединяются к соответствующим выводам нагревательного устройства. В этом случае нужно правильно подключить трубы.

К двухконтурному агрегату присоединяют не только обратку и подачу, но и прямой и обратный потоки от водопровода. Также необходимо подключить трубу для удаления дыма, подачи газа и свежего воздуха (турбирования). На всех трубопроводах устанавливаются шаровые краны для перекрытия потока в случае необходимости.

Для подключения теплого пола к котлу нужно выполнить следующие действия:

1. Установить устройство на нужное место или повесить на стену.

2. Смонтировать систему водяного пола.

3. Подключить контуры к смесительному узлу.

4. Присоединить трубопроводы к выводам коллектора и нагревательного устройства.

Соединения выполняются с помощью труб из полиэтилена, меди, металлопластика с необходимыми фитингами, соответствующие разъемам котла и смесителя. Газ подается через гофрированную трубу из нержавеющей стали. Далее проверяется визуально правильность подключения всех магистралей, осуществляется первый запуск и устраняются выявленные неисправности. Если система работает исправно, полы заливают цементной стяжкой.

Достоинства теплых полов от газового котла

Используя в качестве отопительного оборудования теплых полов газовые котлы, вы получаете ряд преимуществ:

• удобство в эксплуатации;
• возможность использования в квартире;
• невысокая стоимость топлива;
• автоматизированное управление;
• возможность монтажа собственными силами;
• эффективность работы при температуре теплоносителя до 45 градусов.

Если рассмотреть особенности конструкции газовых котлов, можно еще выделить плюсы использования для каждого. Существует две технологических разновидности газовых котлов:

1. Конвекционный – простое и соответственно дешевое устройство. Состоит из одного теплообменника, нагревается за счет тепла, полученного при горении газа. Имеет небольшие размеры, низкую стоимость, легко в использовании.
2. Конденсаторный – состоит из двух теплообменников, за счет чего увеличивается КПД котла на 15% и, как следствие, снижается потребление топлива. Второй теплообменник, который называют экономайзер, нагревает теплоноситель еще до его входа в котел за счет тепловой энергии, полученной от дымовых газов. Имеет те же достоинства, плюс увеличенный КПД.

По сути это одна и та же конструкция, но конденсационный товар является улучшенной, модернизированной версией конвекционного.
