Сложный расчет антифриза

Какую воду нужно применять для разведения Antifrogen?

2. Питьевая вода (или вода питьевого качества), оптимальное решение

3. Дистиллированная вода (если в системе не обязателен высокий ph)

Продукты Antifrogen специально разработаны, чтобы не ограничивать потребителя по данному признаку, поэтому можно применять обычную водопроводную воду с жесткостью не более 8,7 мг*экв/л и содержании хлоридов не более 100 мг/кг. Данные по этим требованиям можно посмотреть в паспорте на скважину или запросить у местного водоканала.

*Справка об объеме теплоносителя в газовых котлах:

Настенный газовый котел Buderus Logamax U052/U054 – 8 литров;

Настенный газовый котел Buderus Logamax U072 – 8 литров;

Напольный газовый котел Buderus Logano G124WS-20/24 кВт – 11 литров;

Напольный газовый котел Buderus Logano G124WS-28/32 кВт – 13 литров;

Напольный газовый котел Buderus Logano G234WS-38/44 кВт – 23 литра;

Напольный газовый котел Buderus Logano G234WS-50/55 кВт – 27 литров;

Напольный газовый котел Buderus Logano G234-60 кВт – 31 литр;

Напольный газовый котел Buderus Logano G334WS-73 кВт – 35 литров;

Напольный газовый котел Buderus Logano G334WS-94 кВт – 43 литра;

Напольный газовый котел Buderus Logano G334WS-115 кВт – 51 литр;

Напольный газовый котел Buderus Logano G334WS-135 кВт – 59 литров;

Настенный газовый котел Viessmann Vitopend 100-W – 7 литров;

Напольный газовый котел Viessmann Vitogas 100-F-29 кВт – 12 литров;

Напольный газовый котел Viessmann Vitogas 100-F-35 кВт – 14 литров;

Напольный газовый котел Viessmann Vitogas 100-F-42 кВт – 16 литров;

Напольный газовый котел Viessmann Vitogas 100-F-48 кВт – 18 литров;

Напольный газовый котел Viessmann Vitogas 100-F-60 кВт – 22 литра;

Напольный газовый котел Viessmann Vitogas 100-F-72 кВт – 38 литров;

Напольный газовый котел Viessmann Vitogas 100-F-84 кВт – 43 литра;

Напольный газовый котел Viessmann Vitogas 100-F-96 кВт – 49 литров;

Напольный газовый котел Viessmann Vitogas 100-F-108 кВт – 54 литра;

Напольный газовый котел Viessmann Vitogas 100-F-120 кВт – 59 литров;

Напольный газовый котел Viessmann Vitogas 100-F-132 кВт – 65 литров;

Напольный газовый котел Viessmann Vitogas 100-F-140 кВт – 70 литров.

**Справка об объеме теплоносителя в баках-водонагревателях:

Бак-водонагреватель Buderus Logalux SU120– 5 литров.

Бак-водонагреватель Buderus Logalux SU160/200 – 6 литров.

Бак-водонагреватель Buderus Logalux SU300– 9 литров.

Бак-водонагреватель Buderus Logalux SU400– 12 литров.

Если у Вас возникли проблемы с расчетом, обратитесь в компанию Дельта Климат — Проектирование систем отопления.

Как рассчитать расход

Значение представляет собой количество теплоносителя в килограммах, которое тратится в секунду. Оно используется для передачи температуры в помещение посредством радиаторов. Для расчёта необходимо знать потребление котла, которое расходуется на обогрев одного литра воды.

Формула:

G = N / Q, где:

N — мощность котла, Вт.
Q — теплота, Дж/кг.

Величину переводят в кг/час, умножая на 3600.

Формула для расчёта необходимого объёма жидкости

Повторное заполнение труб требуется после ремонта или перестройки обвязки. Для этого находят количество воды, нужное системе.

Обычно достаточно собрать паспортные данные и сложить их. Но также можно найти его вручную. Для этого считают длину и сечение труб.

Числа перемножаются и добавляются к батареям. Объём секций радиатора составляет:

Алюминиевого, стального или сплава — 0,45 л.
Чугунного — 1,45 л.

А также есть формула, по которой можно примерно определить общее количество воды в обвязке:

V = N * V_кВт, где:

N — мощность котла, Вт.
V_кВт— объём, которого достаточно для передачи одного киловатта тепла, дм3.

Это позволяет посчитать только ориентировочное число, поэтому лучше свериться с документами.

Для полной картины также нужно посчитать объём воды, вмещаемой прочими компонентами обвязки: расширительным баком, насосом и т. д.

Внимание! Особенно важен бак: он компенсирует давление, которое повышается из-за расширения жидкости при нагреве. В первую очередь нужно определиться с используемым веществом:

В первую очередь нужно определиться с используемым веществом:

вода имеет коэффициент расширения 4%;
этиленгликоль — 4,5%;
прочие жидкости используются реже, поэтому данные следует искать в справочной таблице.

Формула для расчёта:

V = (V_s * E)/D, где:

E — коэффициент расширения жидкости, указанный выше.
V_s — расчётный расход всей обвязки, м3.
D — эффективность бака, указанная в паспорте устройства.

Найдя эти значения, их нужно просуммировать. Обычно получается четыре показателя объёма: труб, радиаторов, нагревателя и бака.

При помощи полученных данных можно осуществить создание системы отопления и заполнить её водой. Процесс залива зависит от схемы:

«Самотёком» выполняется из высшей точки трубопровода: вставляют воронку и пускают жидкость. Это делают не спеша, равномерно. Предварительно внизу открывают кран, и подставляют ёмкость. Это помогает избежать образования воздушных пробок. Применяется, если отсутствует принудительный ток.
Принудительная — требует насоса. Подойдёт любой, хотя лучше использовать циркуляционный, который затем применяют в отоплении. В течение процесса нужно снимать показания манометра, чтобы избежать повышения давления. И также обязательно открывают воздушные клапаны, что помогает с выпуском газа.

Как посчитать минимальный расход теплоносителя

Вычисляются также, как затраты жидкости в час на обогрев помещений.

Его находят в перерыв между отопительными сезонами как число, зависящее от горячего водоснабжения. Существует две формулы, применяемых в расчётах.

Если в системе нет принудительной циркуляции ГВС, или она отключена из-за периодичности работы, то расчёт выполняют с учётом среднего расхода:

G_min = $ * Q_гср / [(T_п — T_об3)*C], где:

Q_гср — среднее значение теплоты, которое передаёт система за час работы в неотопительный сезон, Дж.

$ — коэффициент изменения расхода воды летом и зимой. Принимается соответственно равным 0,8 или 1,0.

T_п — температура в подаче.

T_об3 — в обратке при параллельном подключении нагревателя.

C — теплоёмкость воды, принимают равной 10-3, Дж/°С.

Температуры принимают равными соответственно 70 и 30 градусам Цельсия.

Если есть принудительная циркуляция ГВС или с учётом нагрева воды ночью:

G_min = Q_цг / [(T_п — T_об6)*C], где:

Q_цг — расход теплоты для прогрева жидкости, Дж.

Значение этого показателя принимают равным (K_тп * Q_гср) / (1 + K_тп), где K_тп — коэффициент потери тепла трубами, а Q_гср — средний показатель расхода мощности на воду в час.

T_п — температура подачи.

T_об6 — обратки, измеренная после котла, циркулирующего жидкость по системе. Она равна пять плюс минимально допустимая в точке водоразбора.

Специалисты берут числовое значение коэффициента K_тпиз следующей таблицы:

Типы систем ГВС	Потеря воды теплоносителем
С учётом тепловых сетей	Без них
С изолированными стояками	0,15	0,1
С изоляцией и с сушителями для полотенец	0,25	0,2
Без изоляции, но с сушилками	0,35	0,3

Важно! С расчётом минимального расхода можно ознакомиться подробнее в строительных нормах и правилах 2.04.01—85

Объем чугунных радиаторов и их размеры

Как и в других отопительных устройствах, у батарей нового образца из чугуна есть свои стандарты размеров. Они зависят от маркировки изделия, например:

Батарея МС-140 имеет объем одной секции от 1.1-1.4 литра при высоте от 388 мм до 588 мм, ширине 60-63 мм и глубине 140 мм. Это одна из самых тяжелых моделей, вес одного элемента которой составляет 5.7 кг.
Модель ЧМ-1, напротив, самая «экономная». Количество воды в чугунной батареи этой марки не превышает 0.9 литра при высоте 370 мм – 570 мм, ширине 80 мм и глубине 70 мм. Вес ее колеблется от 3.3 кг до 4.8 кг.

В настоящее время модельный ряд чугунных радиаторов состоит из четырех видов, отличающихся по размерам и объему одной секции. Зная параметры каждого из них, можно подобрать оптимальный вариант для квартиры или частного дома.

В заключение можно сказать, что какие бы продвинутые отопительные устройства не появились в последнее время на рынке теплового оборудования, чугунные батареи по-прежнему пользуются спросом. «Виновниками» такой популярности являются их низкая стоимость, устойчивость к коррозии, долгий срок службы и стильный внешний вид. То, что они тяжелее конструкций из других металлов, не играет большой роли, если стены достаточно крепкие, чтобы принять на себя такой вес.

Пример снятия показаний

Перед тем, как самостоятельно заполнить квитанцию на воду, важно убедиться в правильности полученной информации. Использовать для записи необходимо только цифры, выделенные черным цветом, – их будет пять, поэтому в платежке для них отведена специальная строка с разделителями

В зависимости от типа прибора – роликового, электронного или «умного» счетчика, процедура будет разниться.

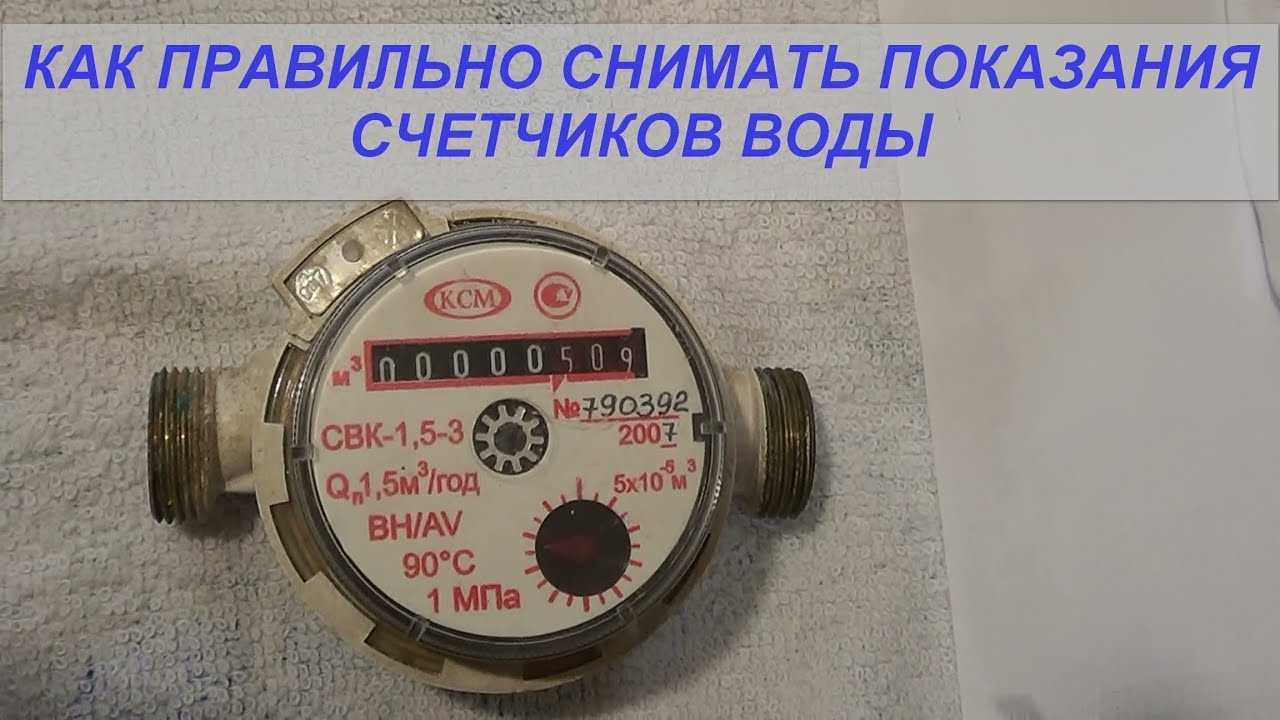

Как правильно снять показания счетчиков воды

Образец поможет правильно осуществить процедуру:

На восьмироликовом счетчике необходимо указывать целую часть черных цифр. Если красные цифры имеют значение меньше 499 литров, то их округляют в меньшую сторону, но если показатель превышает отметку в 500 литров, то необходимо округлять в большую сторону.
Если в первом расчетном периоде было сделано округление в большую сторону, то в следующий раз этого не делают, ведь не израсходованные кубометры уже будут оплачены.
Зачастую округление литров или кубометров не несет особого значения – оно лишь создает удобство при предоставлении показаний.

Сняв показания на отдельный листок, их заносят в платежку. Для записи необходимо открыть нужную страницу, если это расчетная книжка, или взять извещение. В графу «Текущие показания» нужно внести соответствующие результаты, а для графы «Предыдущие показания» обратиться к прошлому расчетному периоду и выписать цифры. Для холодной и для горячей воды в извещении должны быть выделены отдельные строки, каждая из которых пронумерована соответствующим индексом счетчика.

Отняв от настоящих показаний предыдущие значения, получают расход воды за период. Его также вписывают в соответствующую графу. Умножив количество израсходованной воды на цифру тарифа, получают сумму к оплате. Такой пример поможет справиться с самостоятельной подачей информации.

Расчет потребления теплоносителя

Предварительно каждая отопительная ветвь разбивается на участки. Разбивку делают с учетом расхода воды, который меняется от одного отопительного элемента к другому. Сначала определяют, какой именно объем теплоносителя необходим для высокой производительности отопительного прибора, по формуле: G = 860q/Δt, где:

G — требуемый объем теплоносителя (кг/ч);
q — тепловая мощность отопительного элемента (кВт);
Δt — разность показателей температур подающего и обратного контура отопления. Как правило, используют +20C.

В этом видео вы узнаете, как выглядит система расчёта гидравлики:

Выполнение гидравлического расчета отопления начинается с конечного отопительного элемента, наиболее отдаленного от котлоагрегата, так как именно он должен обеспечиваться необходимым объемом нагретой воды из расчета одной секции батареи. Если мощность секции составляет 2 кВт, то вычисления можно будет сделать, используя следующие данные: 860 х 2 ÷ 20 = 86 (кг/ч).

Итоговое значение удобнее будет перевести в литры, применяя формулу: GV = G /3600ρ, где:

GV — это потребление теплоносителя;
ρ — плотность воды, величина которой приведена в таблицах.

Как рассчитать объем системы отопления?

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла. Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Значения объемов различных составляющих

Объем воды в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра
биметаллический радиатор — 1 секция — 0,250 литра
новая чугунная батарея 1 секция — 1,000 литр
старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

ø15 (G ½») — 0,177 литра
ø20 (G ¾») — 0,310 литра
ø25 (G 1,0″) — 0,490 литра
ø32 (G 1¼») — 0,800 литра
ø15 (G 1½») — 1,250 литра
ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

напольный котел — 40 литров воды;
настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Как подать показания

Согласно законодательству, владельцы квартиры должны устанавливать водомеры для учета расхода воды. Если этого не сделать, то управляющая компания будет рассчитывать сумму, исходя из средних показателей на каждого жителя квартиры. Подают значения в соответствующую службу несколькими способами – письменно или по интернету. Соблюдение сроков передачи показаний является определяющим фактором в составлении конечной суммы: если владелец опоздал с оплатой, то на него будет возложена пеня.

Письменно

Такой вариант считается самым распространенным и до сих пор актуальным. Многие владельцы квартир не умеют пользоваться компьютерами и не обладают возможность выхода во всемирную сеть, поэтому письменная подача данных остается востребованной.

Чтобы указать количество расхода ресурса за определенный платежный период, используется отрывное извещение. В некоторых городах страны действует определенная система:

абонент приносит отрывной листок с указанными значениями в управляющую компанию или кассовый центр;
на территории организации размещается специальный контейнер, в который необходимо опустить листок с записями.

В многоквартирных домах действует система проще: управляющая компания размещает небольшой почтовый ящик на первом этаже в подъезде. В него раз в месяц, до определенного числа необходимо опустить листок с показаниями расхода воды в квартире. На каждом листке обязательно указан номер квартиры и адрес абонента.

По интернету

С недавнего времени владельцы квартир могут зарегистрировать аккаунт на сайте управляющей организации или расчетного центра. Для этого достаточно ввести свой лицевой счет абонента по учету расхода воды, а также номер телефона – на него придет код с подтверждением входа в учетную запись.

Каждый месяц пользователю необходимо заходить в Личный кабинет абонента и вносить достоверные данные о расходе воды. Для этого зачастую предусмотрено несколько граф: одна отвечает за настоящие значения, вторая – за предыдущие показания. Вводить предыдущие цифры нет необходимости, так как они появляются автоматом.

После введения система автоматически подсчитывает количество израсходованного ресурса в кубометрах и показывает, какую сумму владельцу необходимо оплатить. Оплату производят онлайн, если это позволяет сайт управляющей компании.

Сроки передачи

В каждом городе и регионе страны существуют свои периоды для внесения показаний. Зачастую эти даты варьируются от 25 до 31 числа каждого месяца. Именно в это время управляющей компании легче произвести подсчеты и внести сведения в программу. Некоторые организации рекомендуют подавать показания в первых числах месяца. Большинство предприятий настаивает на своевременной оплате расходов воды, так как с течением времени абоненту будет начислен процент за неуплату в сроки.

Если все жители квартир будут подавать сведения в одно и то же время, то разница между индивидуальным расходом воды в квартире и общедомовым расходом уменьшится. Именно поэтому многие управляющие компании на специальных контейнерах указывают точные сроки подачи листка с записями и номером квартиры. Кроме того, на самих платежках нередко имеется запись с просьбой подать сведения не позднее определенного числа.

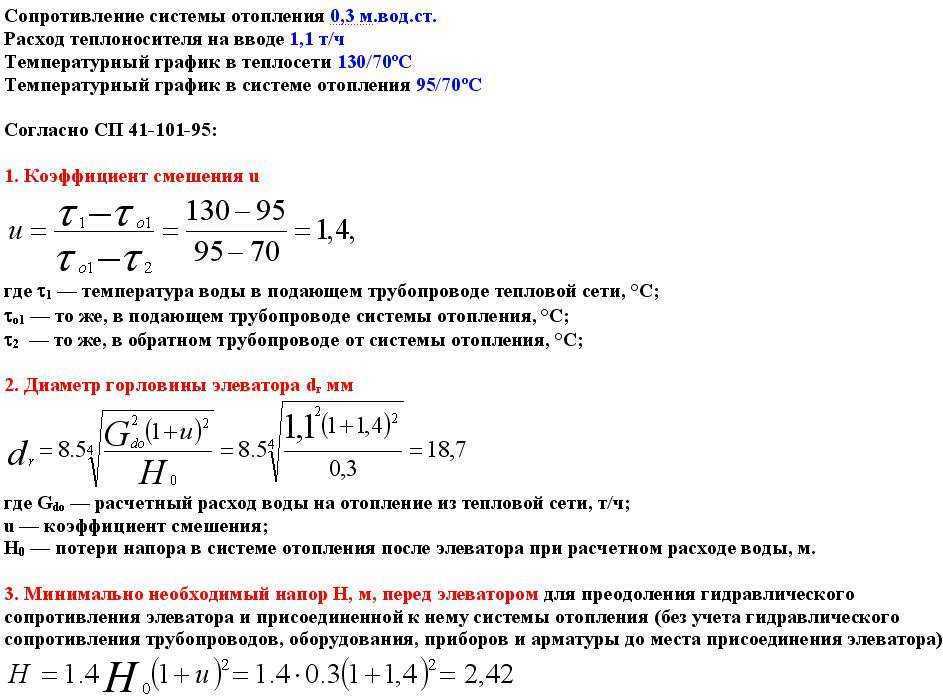

Особенности расчетов для многоквартирного дома

Существует два варианта обустройства отопления многоквартирного дома:

Общая котельная на весь дом.
Индивидуальное отопление каждой квартиры.

Особенностью первого варианта является то, что проект делается без учета персональных пожеланий жителей отдельных квартир.

Например, если в одной отдельно взятой квартире решат смонтировать систему «теплый пол», а входная температура теплоносителя 70-90 градусов при допустимой температуре для труб до 60 ᵒС. Или, наоборот, при решении всего дома иметь теплые полы, один отдельно взятый субъект, может оказаться в холодной квартире, если поставит обычные батареи. Расчет расхода воды в системе отопления происходит по тому же принципу, что и для частного дома.

Среди достоинств индивидуального отопления в своей квартире нужно выделить тот момент, когда вы можете монтировать тот вид системы отопления, который считаете приоритетным для себя.

При расчете расхода воды следует добавить 10% на тепловую энергию, которая будет направлена на отопление лестничных клеток и другие инженерные сооружения.

Предварительная подготовка воды для будущей отопительной системы имеет огромное значение. От нее зависит, насколько эффективно будет происходить обмен теплом. Конечно, идеальным вариантом был бы дистилят, но мы живем не в идеальном мире.

Хотя, многие сегодня используют дистиллированную воду для отопления. Читайте об этом в статье.

Фактически показатель жесткости воды должен быть 7-10 мг-экв/1л. Если же этот показатель больше, значит, требуется смягчение воды в системе отопления. Иначе происходит процесс оседания солей магния и кальция в виде накипи, что приведет к быстрому износу узлов системы.

Доступнейший способ умягчения воды – кипячение, но, безусловно, это не панацея и не решает полностью проблему.

Можно воспользоваться магнитными смягчителями. Это достаточно доступный и демократичный подход, но работает он при нагреве не выше 70 градусов.

Существует принцип смягчения воды, так называемыми ингибиторными фильтрами, на основе нескольких реагентов. Их задача очищать воду от извести, кальцинированной соды, едкого натрия.

Хочется верить, что эта информация была полезной вам. Будем благодарны, если нажмете кнопки социальных сетей.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

Общие расчеты

Определять общую емкость отопления необходимо, чтобы мощности отопительного котла хватило для качественного обогрева всех помещений. Превышение показателей допустимого объема может привести к повышению износа отопительного прибора, а также значительному расходу электроэнергии.

Необходимое количество теплоносителя рассчитывается согласно следующей формуле: Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

Отопительный котел

Определиться с показателем емкости котла позволяет вычисление мощности нагревательного агрегата. Для этого достаточно взять за основу соотношение, при котором 1 кВт тепловой энергии достаточно для эффективного обогрева 10 м2 жилплощади. Данное соотношение является справедливым при наличии потолков, высота которых составляет не более 3-х метров.

Как только станет известен показатель мощности котла, достаточно отыскать подходящий агрегат в специализированном магазине. Объем оборудования каждый производитель указывает в паспортных данных.

Поэтому в случае выполнения правильного расчета мощности проблем с определением нужного объема не возникнет.

Чтобы определить достаточный объем воды в трубах, необходимо вычислить поперечное сечение трубопровода согласно формуле – S = π × R2, где:

S – поперечное сечение;
π – постоянная константа, равная 3,14;
R – внутренний радиус труб.

Рассчитав значение площади поперечного сечения труб достаточно умножить его на общую длину всего трубопровода в системе отопления.

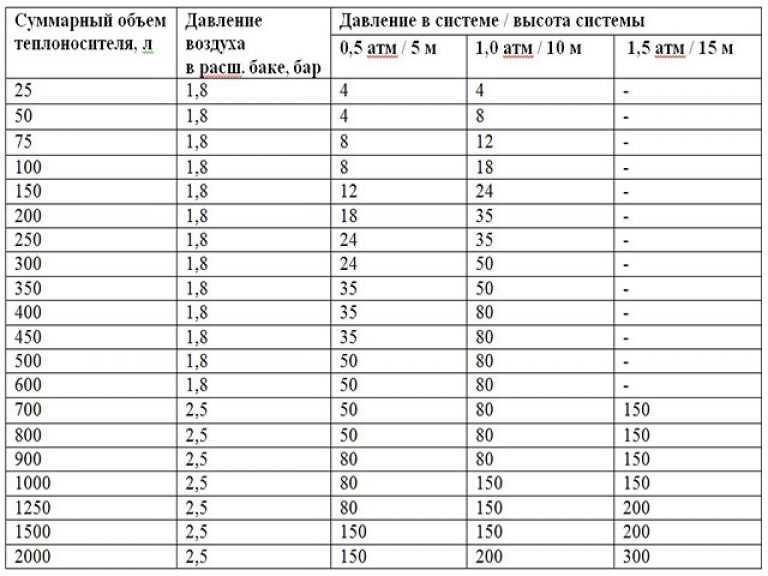

Расширительный бак

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У воды этот показатель составляет 0,034 при подогреве до 85 оС.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

V-бака – необходимый объем расширительного бачка;
V-сист – общий объем жидкости в остальных элементах системы отопления;
K – коэффициент расширения;
D – эффективность расширительного бачка (указывается в технической документации).

В настоящее время существует широкое разнообразие отдельных типов радиаторов для отопительных систем. Помимо функциональных различий все они имеют разную высоту.

Чтобы рассчитать объем рабочей жидкости в радиаторах, необходимо для начала подсчитать их количество. После чего умножить данную сумму на объем одной секции.

Узнать объем одного радиатора можно, воспользовавшись данными из технического паспорта изделия. При отсутствии такой информации можно сориентироваться согласно усредненным параметрам:

чугунные – 1,5 л на секцию;
биметаллические – 0,2-0,3 л на секцию;
алюминиевые – 0,4 л на секцию.

Понять, как правильно рассчитать значение позволит следующий пример. Допустим, имеется 5 радиаторов, изготовленных из алюминия. Каждый обогревательный элемент содержит по 6 секций. Производим расчет: 5×6×0,4 = 12 л.

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

Объем воды в системе отопления: как посчитать и на что он влияет?

Объем воды в системе отопления

Многие из нас, сталкиваясь с установкой или реконструкцией системы отопления задаются вопросом, а как посчитать сколько воды в системе отопления?

Ответ простой – берем лист бумаги, ручку и калькулятор. Прежде всего нужно понимать, что общий объем будет равняться сумме объемов каждого элемента системы. Ниже мы приведем значения для наиболее распространенных элементов.

Подсчет теплоносителя в радиаторах:

11 тип – 0,25 л на каждые 10 см длинны радиатора (для моделей радиаторов высотой 500 мм)
22 тип – 0,5 л на каждые 10 см длинны радиатора (для моделей радиаторов высотой 500 мм)

Если нужно вычислить объем для радиаторов не стандартной высоты (например 300, 400, 600 мм), — используйте метод интерполирования. Например, объем радиатора отопления 22 типа высотой 300 = 0,5 л / 500 * 300 = 0,3 л. В зависимости от производителя данные могут колебаться, но не значительно.

Для секционных радиаторов:

Количество теплоносителя в трубах:

диам. 20 мм – 0,17 л/метр погонный трубы
диам. 25 мм – 0,3 л/м
диам. 32 мм –
диам. 40 мм –
диам. 50 мм –

диам. 1/2 дюйма (15 мм) – л/метр погонный трубы
диам. 3/4 дюйма (20 мм) –
диам. 1 дюйм (25 мм) –
диам. 1,5 дюйма (40 мм) –
диам. 2 дюйма (50 мм) –

Объем воды в котле

Для напольных и парапетных, в зависимости от мощности и соответственно размера котла, значение колеблется в пределах 10-30 литров. Более точно можно посмотрев в характеристиках самого аппарата.

Таким нехитрым способом, сложив все значения. мы можем определить объем системы.

Обратите внимание:

Целесообразным подсчет количества теплоносителя в системе будет в случае, если:

мы определяем какого объема нам нужен расширительный бак
сколько теплоносителя нам нужно (если заливаем антифриз)
мы выбираем циркуляционный насос
теоретически допускаю, что что-то упустил. Если вы это обнаружили, пишите в почту обязательно учту!

Категорически нет смысла считать объем, чтобы:

посчитать на сколько меньше станет потребление газа в случае замены труб на радиаторы (зависимость есть, но не прямо пропорциональная, расчет не будет корректным).
выбрать мощность котла. Выбирать котел, отталкиваясь от количества воды в системе — не логично. Ведь конечная наша цель обеспечить не нагрев воды, а возмещение тепловых потерь, которые несет наше здание.

Вот таким нехитрым способом производится расчет объема теплоносителя в системе отопления. Надеюсь статья была полезна. Тепла Вам и уюта!

Расчет объема воды (теплоносителя), заполняющего систему отопления, будет одним из первых при выборе котла.

Это необходимо для понимания какой оптимальный объем может прогреть ваш котел или другой источник тепла. Параметры труб очень сильно влияют на данный показатель: при наличии насоса вы смело можете выбрать трубу меньшего диаметра и установить больше секций отопления.

Если выбрать трубы большого диаметра, то при максимальной мощности котла можно получить недогрев теплоносителя: большой объем воды будет раньше остывать, прежде чем дойдет до крайних точек системы отопления. Что в свою очередь приведет к дополнительным финансовым расходам.

Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример.

Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров. Но необходимо учитывать размеры и количество секций радиаторов при этом.

Если у вас дом на 4 комнаты, то это не значит, что надо ставить по 12-15 секций в каждую: у вас будет очень жарко, котел будет работать неэффективно. Если комнат больше, то и экономить на радиаторах не стоит: 1 современная секция эффективно отдает тепло для 2…2,5 м2 площади.
