Организация подпитки отопительной системы

Подпитка открытой системы отопления

Сигнализатором уменьшения объема теплоносителя в открытой системе служит расширительный бак усовершенствованной конструкции, располагаемый в самой верхней точке «магистрали». Подпитка гравитационной системы отопления частного дома осуществляется при уменьшении уровня жидкости в баке. Свидетельствовать о последнем будет полное отсутствие напора в специальной контрольной трубе. Выход сигнальной трубы удобно устанавливать на кухне либо в ванной.

Чтобы предотвратить постоянный расход жидкости, должна быть предусмотрена запорная арматура. Если при контрольном открытии крана вода не течет, это верный признак того, что систему пора дополнить.

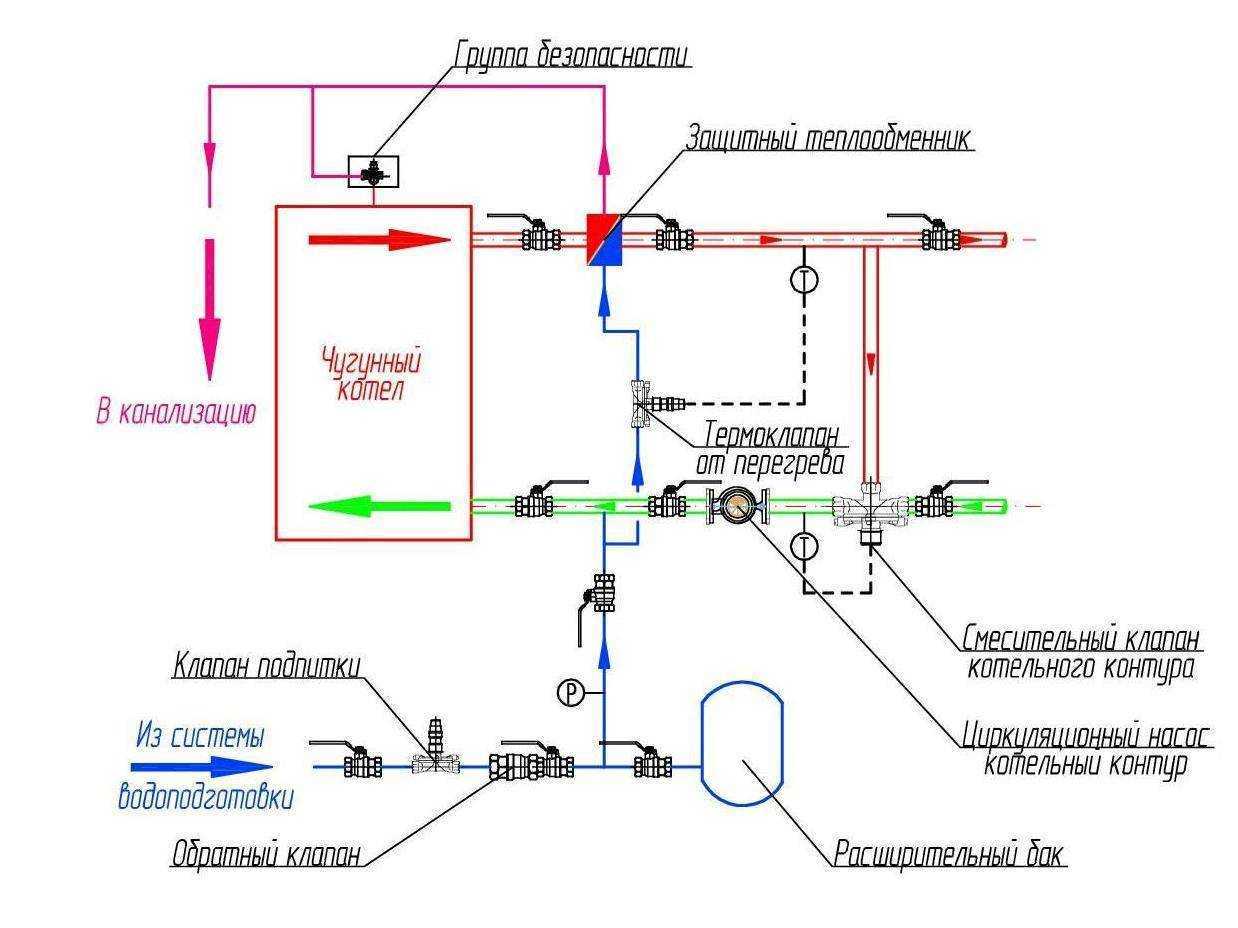

Так может выглядеть схема подпитки открытой системы отопления в частном доме

Узел подпитки для гравитационной отопительной системы должен состоять из таких элементов:

• шаровой кран (подача водопроводной воды в систему отопления);
• фильтр (очистка жидкости от примесей);
• обратный клапан (делает невозможным движение воды из отопительного контура в контур водоснабжения).

Горячая вода из системы отопления ни в коем случае не должна попадать в трубы холодного водоснабжения. Это может не только негативно сказаться на работе отопительной установки, но привести к ухудшению качества питьевой воды. Из-за чего теплоноситель может начать двигаться в обратном направлении? Главная причина – недостаточное давление в подающей магистрали. Возможен также эксплуатационный фактор: когда запирающий вентиль уже попросту «не держит».

Автоматическая подпитка системы отопления — схема узла и клапана подпитки

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений. Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

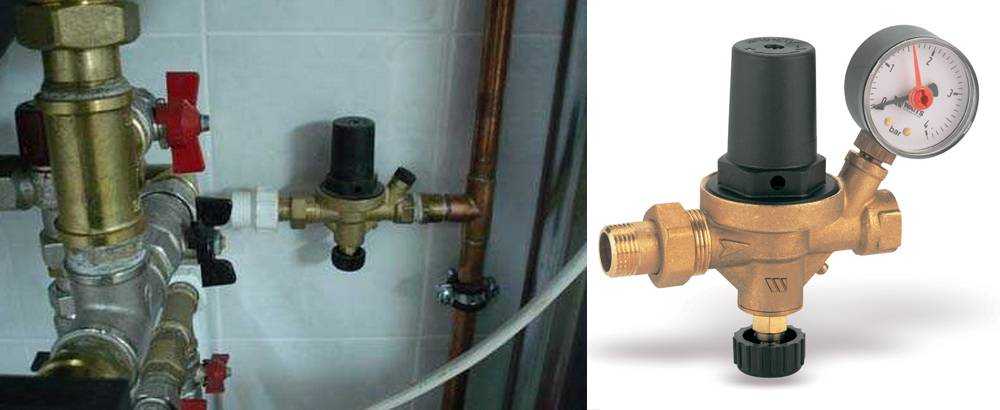

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной. После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы. Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

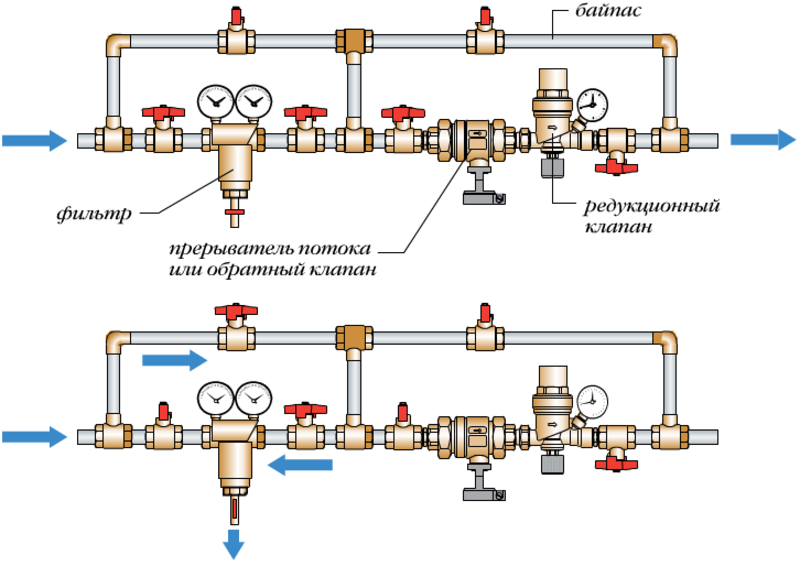

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения. Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

Автоматическая подпитка

Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.

Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:

• Обратный клапан;
• Фильтр;
• Манометр с задвижкой;
• Устройство контроля давления.

На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.

Автономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:

• Ёмкость для воды объёмом 50-100 л;
• Погружной насос;
• Реле давления;
• Высасывающий шланг;
• Воздушный клапан;
• Датчик уровня;
• Штуцер с фильтром грубой очистки;
• Датчик уровня жидкости.

В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.

Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:

1. Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
2. Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
3. При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
4. Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
5. Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
6. Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.

Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.

Читайте так же:

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

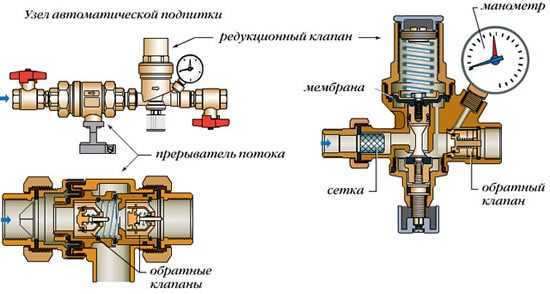

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

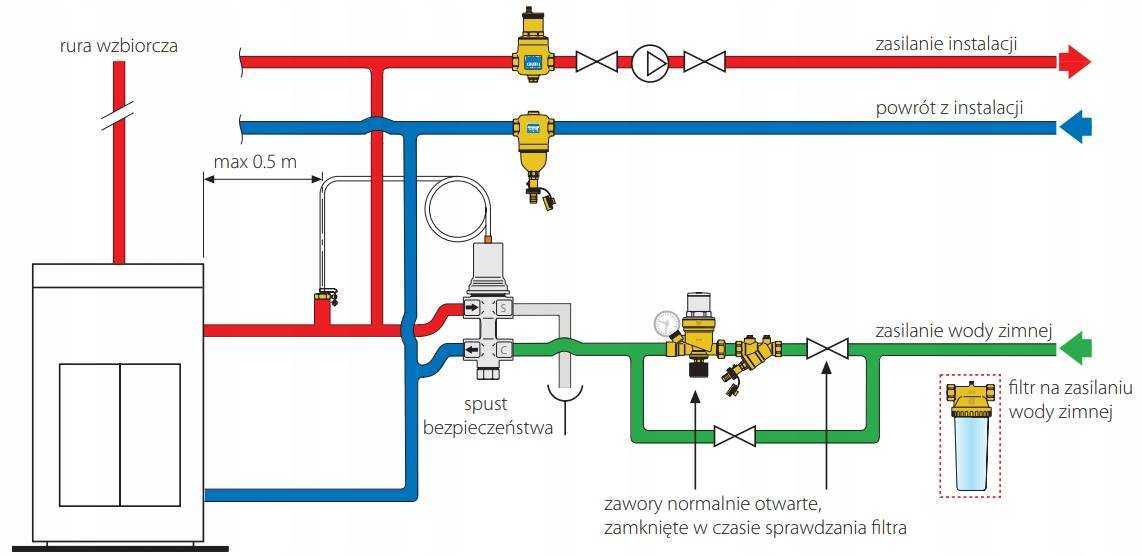

Автоматическая подпитка расположена на байпасе

Технические параметры рабочих жидкостей

Рабочей жидкостью выступает не обыкновенная вода, взятая из водопровода или ближайшего водоема. Напротив, эта вода должна пройти специальную обработку, в нее должны добавляться полезные вещества, а примеси, негативно воздействующие на трубопровод и другие элементы системы, удаляться. В большинстве случаев подобная жидкость заливается в централизованные сети отопления. Должным образом обработать воду не так сложно, да и стоит это недорого, а сам процесс подпитки может выполняться в котельных помещениях.

Обратите внимание! Основным минусом воды в роли теплоносителя считается то, что она замерзает по достижении отметки в 0С, при этом отопительные приборы и трубопровод после этого зачастую разрушаются. Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления

Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа.

Для чего нужна такая подпитка?

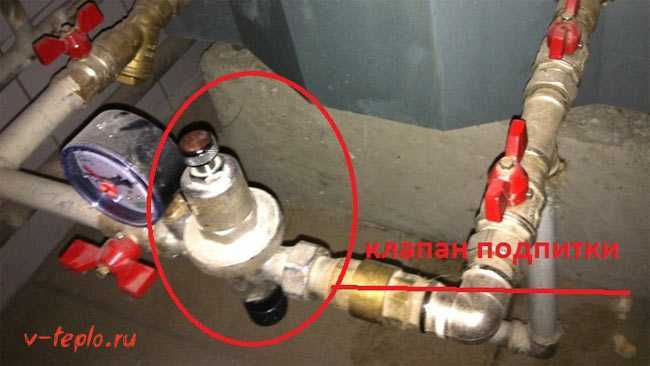

Вы, возможно, уже сталкивались с термином «клапан подпитки». Что он собой представляет и для чего требуется? Попытаемся это выяснить. Начнем с того, что во всех закрытых системах отопления (вне зависимости от используемого типа циркуляции рабочей жидкости) теплоноситель движется от котла, проходит через все отопительные приборы и, в конечном счете, возвращается обратно. И чтобы циркуляция постоянно происходила достаточно эффективно, необходима постоянная поддержка рабочего давления, которое, в свою очередь, связано непосредственно с объемами горячей жидкости.

Даже если при обустройстве системы выполнялись все требования и нормативы, а также при абсолютной ее герметичности, объем теплоносителя все равно со временем будет уменьшаться и этого, увы, не избежать. Причина тому предельно проста: утечки в сети будут в любом случае. Жидкость может вытекать через соединения отдельных элементов системы, через сальниковые уплотнители прибора циркуляции, также незначительное количество жидкости утеривается при каждом открытии крана Маевского. Безусловно, в условиях замкнутой системы данные потери несущественны, но рано или поздно все это суммируется и может стать причиной неожиданных проблем. Ситуация лишь усугубляется, если случается какая-либо системная авария.

Вывод очевиден: объем нагретого теплоносителя нужно периодически восполнять. С этой целью и были созданы упомянутые выше клапаны подпитки.

Почему за давлением в котле нужно следить

Работа котла сопровождается изменениями напора в контуре, которые следует удерживать в установленных пределах. Это значит, что при включении котла манометр должен показывать минимальную величину бар, а в процессе работы напор не может превысить допустимую отметку. Таким образом, определяют три разновидности давления:

• динамическое давление – это величина напряжения теплоносителя, циркулирующего в контуре отопления;
• статистическое давление — измеряется в холостом состоянии и определяет нагрузку, оказываемую теплоносителем на контур отопления;
• максимальное давление – предел допустимой нагрузки, при котором допускается нормальная работа системы.

Если растет давление в газовом котле, то следствием становится прекращение нормальной работы системы, периодически осуществляются выпуски воды через сбрасывающий клапан или из расширительного бачка.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

• неисправность оборудования;
• запуск системы произведен с нарушениями;
• отказ автоматики;
• образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

• заполнение контура ГВС осуществляется из верхней точки;
• при запуске производится ускоренное заполнение системы водой;
• перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
• не произведен спуск воздуха из радиаторов после ремонта;
• вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Признаки того, что в системе отопления недостаточно воды

Оперативный персонал или собственник котлоагрегата должен безошибочно определять дефицит теплоносителя в его контуре. Прежде всего, с помощью манометра, поскольку давление среды в сети при утечке будет падать.

В современных автономных системах, оборудованных многофункциональной автоматикой, утечка воды теплосети входит в обязательный показатель по защите котла, поэтому при ее падении персонал будет предупрежден средствами сигнализации: звуковой и визуальной.

Для старых модификаций котла, падения давления теплоносителя из-за непроизводительных утечек определяют по таким признакам:

• перегрев подающего теплоносителя, притом, что радиаторы быстро остывают из-за нарушения в них циркуляции воды;
• вода в сети начинает булькать, особенно в стояках отопления;
• начинается процесс тактования котла, когда часто включается/отключается горелка газового агрегата;
• срабатывание предохранительного клапана твердотопливного котлоагрегата из-за перегрева теплоносителя.

Ситуация с утечками особенно опасна в твердотопливных котлах, поскольку из-за большой инерционности процесса горения, котел не может остановиться, пока не выгорит все заложенное топливо, а значит имеется большая возможность перегрева труб или теплообменников, расположенных в топке, с последующим их разрывом и выходом открытого источника огня в топочную.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

• тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
• тарельчатый (пружинный) обратный клапан;
• кран шаровой;
• соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

1. Тройник врезается в обратку отопления после циркуляционного насоса.
2. К отводному патрубку тройника подсоединяется обратный клапан.
3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

2 Устройство системы и требования к монтажу

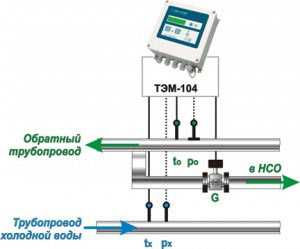

Устройство теплового узла подразумевает массу составляющих, которые взаимозависимы и функционируют для одной общей цели.

1. 1. Запорная арматура.
2. 2. Тепловой счетчик.
3. 3. Грязевик.
4. 4. Датчик расхода теплоносителя.
5. 5. Тепловой датчик обратного трубопровода.
6. 6. Дополнительное оборудование.

В зависимости от индивидуальных особенностей объекта система может оснащаться дополнительными датчиками и другими узлами. Что касается монтажа, то он должен выполняться с учетом определенных правил и требований:

1. 1. Установка схемы должна происходить непосредственно у границ раздела балансовой принадлежности.
2. 2. Использовать теплоноситель из общей коммунальной системы для индивидуальных нужд категорически запрещено.
3. 3. Для контроля среднечасовых и среднесуточных показателей необходимо учитывать рабочие свойства учетного оборудования.
4. 4. Любые датчики и учетные устройства фиксируются на трубопроводе «обратки».

Принцип работы и типы управления узлом

Основная задача устройства подпитки – добавить в отопительную систему недостающий теплоноситель, чтобы рабочее давление пришло в норму. При достижении требуемого значения данного параметра подпитывающий поток прерывается. В преобладающем большинстве случаев оборудование подключают к холодному водопроводу, но также возможен вариант подпитки от накопительной емкости.

Кроме удобного автоматического, узел подпитки может иметь и механическое управление. Подпитка с механическим управлением удобна там, где система небольшая, а скачки давления регулируются при помощи расширительных баков. Потери небольшого объема воды здесь можно компенсировать самостоятельно, отслеживая показатели манометра и вручную открывая соответствующий кран. Жидкость может поступать либо самотеком, либо с помощью подпиточного насоса. В типичных гравитационных установках теплоноситель подают, пока он не пойдет из приваренной к баку переливной трубы.

Ключевым недостатком ручного управления подпиткой является необходимость иметь опыт выполнения подобных манипуляций, обладание определенными знаниями и навыками.

О необходимости подпитки открытой отопительной системы судят по уменьшению уровня воды в расширительном баке — неотъемлемом компоненте данной схемы

Автоматические клапаны подпитки более актуальны для больших разветвленных систем. Очень часто они уже «включены» в комплектацию котла, являясь частью его автоматики.

Монтаж такого устройства делает эксплуатацию отопительной системы удобной и безопасной. Огромным преимуществом автоматической подпитки, как и любой другой саморегулирующейся установки, заключается в отсутствии необходимости человеческого участия. Кроме эпизодических профилактических проверок ни в каком дополнительном контроле она не нуждается.

Монтаж автоматической подпитывающей установки может производиться как в горизонтальном, так и вертикальном положении. Хотя это и очевидно, стоит отметить, что блок ни в коем случае не должен быть установлен «вниз головой»

Стоит отметить, что узел подпитки используется не только для добавления жидкости в систему отопления – он полифункционален. С его помощью осуществляют: первоначальное заполнение отопительной системы водой или антифризом, полный слив теплоносителя, подготовку воды, опрессовку и промывку системы.

Все элементы автоматического подпиточного клапана для системы отопления должны быть выполнены из качественных материалов: нержавеющей стали, латуни, высокопрочной пластмассы. Предпочтение при покупке стоит отдать арматуре таких проверенных брендов как Watts, FAR, Honeywell, Caleffi, ICMA.

Пример системы автоматической подпитки

На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:

• емкости с резьбовой крышкой;
• насоса-дозатора;
• реле давления;
• жесткой всасывающей линии с датчиком уровня;
• воздушного клапана для выпуска воздуха;
• штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
• инжекционного клапана для присоединения к системе циркуляции;
• гибкой трубки;
• датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
• электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.

Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.

Объемный насос, используемый в данном узле автоматической подпитки, способен преодолевать противодавление в системе без резких скачков давления при включении

Функционирует данный узел по такому принципу:

1. Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
2. Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
3. При достижении давления в системе заданного значения подкачка автоматически прекращается.
4. При падении давления реле включает насос, возвращающий системе стабильность.
