Методика расчета тепловой энергии на отопление

Пример №1

В жилом доме монтирован один общий прибор, а индивидуальные приборы в помещениях отсутствуют. При решении вопроса, как рассчитать отопление в квартире, заметим, что плата за отопление в жилом помещении осуществляется по формуле №3 Правил на основе показаний прибора учета на индивидуальное отопление, который установлен в квартире, или норматива потребления тепла, установленного для отопления в помещениях жилого типа. Все показания прибора учитываются в Гкал.

Объем тепла по данным общедомового прибора составил 250 Гкал.
Площадь дома общая, в которую включены все квартиры, а также помещения нежилого типа, составляет 7000 кв. метров.
Площадь квартиры – 75 кв. метров.
Тариф на теплоэнергию составляет 1400 руб. за 1 Гкал.

Расчет отопления по площади квартиры будет производиться при помощи использования такой схемы:

250 * 75 / 7000 * 1400 = 3750 рублей

Это был расчет первой составляющей квитанции, вторая составляющая будет высчитываться по формулам №10 и №14. По первой формуле вычисляется объем услуги, а по второй – размер платы в рублях. Чтобы выявить объем, нужно учесть площадь нежилых помещений и квартир. К примеру, размер площади составляет 6000 кв. метров.

Объем тепла будет произведен следующим вычислением:

250 * (1-6000 / 7000) * 75 / 6000 = 0,446428571 Гкал.

После этих расчетов можно посчитать плату за отопление:

3750 + 625 = 4375 руб.

Установка счетчика тепла в подвале многоквартирного дома

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

Разница температуры снаружи и внутри здания (ΔT);
Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены	Сопротивление теплопередаче
Кирпичная стена толщина в 3 кирпича (79 сантиметров) толщина в 2.5 кирпича (67 сантиметров) толщина в 2 кирпича (54 сантиметров) толщина в 1 кирпича (25 сантиметров)	0.592 0.502 0.405 0.187
Сруб из бревна Ø 25 Ø 20	0.550 0.440
Сруб из бруса Толщина 20см. Толщина 10см.	0.806 0.353
Каркасная стена (доска +минвата + доска) 20 см.	0.703
Стена из пенобетона 20см. 30см.	0.476 0.709
Штукатурка (2-3 см)	0.035
Потолочное перекрытие	1.43
Деревянные полы	1.85
Двойные деревянные двери	0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окна	RT	q. Вт/	Q. Вт
Обычное окно с двойными рамами	0.37	135	216
Стеклопакет (толщина стекла 4 мм) 4-16-4 4-Ar16-4 4-16-4К 4-Ar16-4К	0.32 0.34 0.53 0.59	156 147 94 85	250 235 151 136
Двухкамерный стеклопакет 4-6-4-6-4 4-Ar6-4-Ar6-4 4-6-4-6-4К 4-Ar6-4-Ar6-4К 4-8-4-8-4 4-Ar8-4-Ar8-4 4-8-4-8-4К 4-Ar8-4-Ar8-4К 4-10-4-10-4 4-Ar10-4-Ar10-4 4-10-4-10-4К 4-Ar10-4-Ar10-4К 4-12-4-12-4 4-Ar12-4-Ar12-4 4-12-4-12-4К 4-Ar12-4-Ar12-4К 4-16-4-16-4 4-Ar16-4-Ar16-4 4-16-4-16-4К 4-Ar16-4-Ar16-4К	0.42 0.44 0.53 0.60 0.45 0.47 0.55 0.67 0.47 0.49 0.58 0.65 0.49 0.52 0.61 0.68 0.52 0.55 0.65 0.72	119 114 94 83 111 106 91 81 106 102 86 77 102 96 82 73 96 91 77 69	190 182 151 133 178 170 146 131 170 163 138 123 163 154 131 117 154 146 123 111

RT — сопротивление теплопередачи;

Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

Электрические котлы;
Газовые котлы
Нагреватели на твердом и жидком топливе
Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
На 0.9, если ваша квартира на первом или последнем этаже;
Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Сколько Гкал в 1 кубометре горячей воды

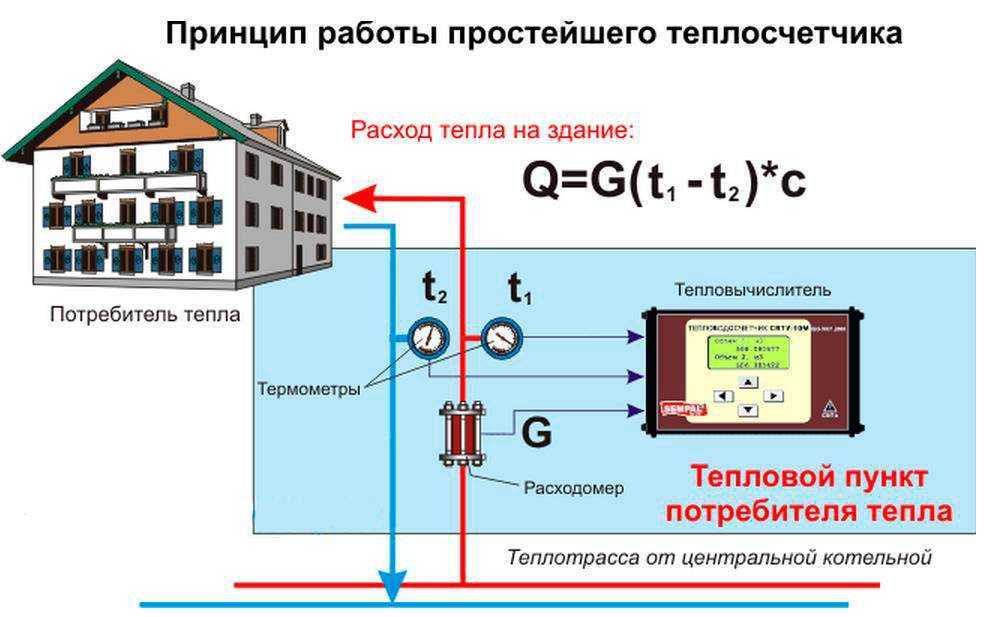

Получив итоговую распечатку показаний счетчика тепла любознательный человек разумеется начинает ее анализировать. Ведь желание сэкономить естественно при сегодняшних условиях жизни. Первой вопрос который волнует жильцов — сколько Гкал в 1 кубометре горячей воды.

Если речь идет о горячей воде, вопрос правомерный – получил заплати. Здесь все довольно просто. 1 Гкал это как раз то количество теплоты которое необходимо для нагрева 1000 м3 (правильно 1000 тонн) воды на 1 градус. Следовательно 1/1000=0,001 или в 1 кубометре горячей воды 0,001 Гкал.

К этой величине при расчете за горячую воду добавляются еще общедомовые потери.

Что такое потери тепла можете прочитать здесь, вкратце — общедомовые потери вызваны тем, что пока вода дойдет до Вашей квартиры, она неизбежно немного остынет по дороге, но так как тепловые сети – трубы по которым идет вода принадлежат всем, всем вместе за эти потери и платить.

Особенно сильно дорожает горячая вода в тех домах, где она циркулирует для того чтобы не остывала по полотенцесушителям ванных комнат. Потери тепло здесь достигают 35%, но по сути дела они тратятся на обогрев ванных комнат и правильнее их было бы относить на отопление.

Но счетчику тепла это неведомо, он лишь считает то, что через него прошло.

https://www.youtube.com/watch?v=PGwAEjGmBAM

Для чего летом греть ванные, мы можем с вами только обсуждать, СНиПы мы не изменим, а тем более уже существующую разводку труб.

Полотенце сушители выбрасывать нельзя, иначе циркуляция воды остановится во всех квартирах выше и ниже Вас, и при этом, для того чтобы из крана пошла горячая воды ее придется долго сливать, потеряете еще больше на стоимости воды, практически не выиграв ничего на тепле – оно уйдет с теплой водой, пока доберетесь до горячей.Теперь перейдем к стоимости 1 кубометра горячей воды для отопления. С количеством тепла, которое несет в себе горячая вода естественно и здесь ни чего не меняется. Только вот способ сравнения или вычисления, которым пользуются многие не верен. В чем ошибка при расчете стоимости 1 кубометра горячей воды затраченной на отопление разберем на примере.

Анализ распечатки и ответ на вопрос — сколько Гкал в 1 кубометре горячей воды?

Попробуем проанализировать распечатку показаний счетчика тепла глазами потребителя. Как считает обычный потребитель: данные из колонки Qо делит на данные из колонки V1, т.е Гкал на кубометры в итоге получается некая величина, у нас например 0,00209.

Эти данные сравнивают с соседями — у кого дешевле? Особенно большой негатив при таких расчетах бываю у тех кто установил погодозависимую автоматику. Данные у них зашкаливают.

Хотя в итогах тепла меньше, но значит их обманывают? Платить то за куб воды стали больше! Зачем тратились, часть экономии украли!

А ответ на их вопрос очень прост. Вернемся немного назад. 1 Гкал это как раз то количество теплоты которое необходимо для нагрева 1000 м3 (правильно 1000 тонн) воды на 1 градус.

Я не зря сделал пометку «тонн», вода при разной температуре (энтальпии) и давлении имеет разную плотность, при нагреве она расширяется и ее становится больше, после того, как она обошла ваши квартиры и остыла, объем воды за счет остывания уменьшился, но в тоннах он будет тот же. На распечатке если смотреть колонки М1 и М2 это хорошо видно.

Некоторая разница здесь вызвана погрешностью приборов, в соответствии с правилами учета тепла погрешность может достигать на одном расходомере 2%.

Также небольшая погрешность вызывается тем, что давление на узлах учета в домах потребляющих тепла менее 0,5 Гкал в час, может не измеряться, а программироваться по фактическому давлению в ИТП, поскольку давление влияет на общий учет незначительно, примерно на 0,1% общей точности измерения тепловой энергии. И главная ошибка — градусы или в данных расчетах разница температур между подающим и обратным трубопроводом, колонка dt (обведена синим) о которой забыли совсем.

Как правильно посчитать сколько Гкал в 1 кубометре горячей воды?

Правильно необходимо считать так, смотрите колонки обведенные синим. Qо / М1/ dt или 84,082 / 7375,03 / 11,46 = 0,0009948 или это и есть 0,001 Гкал в 1 кубометре воды, как видите это величина неизменна для всех. А вот за счет чего экономит погодозависимая автоматика и как она устроена читайте на сайте в следующих статьях.

Парамонов Ю.О. Ростов-на-Дону. 2013-17г. Эксклюзивно для ООО «Энергостром»

Что еще почитать по теме:

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

Площадь стен – 280 м². В нее включены окна – 40 м² ;
Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Порядок расчета при круглогодичном начислении

Чтобы узнать, сколько стоит отопление дома по методике круглогодичных начислений, следует руководствоваться следующей формулой:

Формула похожа на расчет без учетных устройств, но добавился индекс К. Круглогодичное начисление действует, когда жильцы потребляют коммунальную услугу практически в течение года.

Индекс К – результат деления длительности отопительного сезона на количество месяцев в году. Для удобства возьмем пример из расчета потребления тепла без счетчиков. Цена составила 1312 рублей. Допустим, что отопительный сезон идет 8 месяцев. Тогда 8/12 = 0,67. Итоговая стоимость составит 875 рублей. В ряде регионов действует повышающий коэффициент. В такой ситуации индекс К постоянен и равен 1,5. Стоимость при повышающем коэффициенте составит 1968 рублей.

Выбор методики расчета зависит от ряда факторов, среди которых первостепенное значение имеет наличие либо отсутствие учетных устройств. Рекомендуется установить счетчик. Прибор поможет фиксировать показания в режиме реального времени и контролировать расходы на отопление.

Если произошла смена ключевого условия, к примеру, появился счетчик, то в таком случае в обязательном порядке производится перерасчет стоимости за коммунальные услуги. Операцию проводит управляющая компания либо организация-поставщик.

Что такое ГВС в квитанции ЖКХ

ГВС – это горячее водоснабжение, предназначенное для использования населением в бытовых и производственных целях. Кроме аббревиатуры ГВС плательщик может встретить пункт “ГВС ОДН” в квитанции, где ОДН расшифровывается как общедомовые нужды, под которыми можно рассматривать:

поддержание оптимальной температуры в подъезде;
ресурс, использованный при подготовке к отопительному периоду;
опрессовка (проверка) трубопровода;
нагнетание воды в систему для проведения монтажных и ремонтных работ.

Различают закрытую и открытую систему отопления и горячего водоснабжения:

Если в многоквартирном доме вода из крана напрямую идёт из отопления, значит это открытая система. Вода в таком случае значительно хуже. Горячая жидкость и примеси постепенно разрушают коммуникации. Конечный потребитель получает продукт не лучшего качества.
Современное водоснабжение постепенно переходит на закрытую систему, когда вода для ГВС только нагревается от теплоносителя, не контактируя с ним, т.е. горячая вода получается путем нагрева холодной при помощи специального оборудования.

По каким правилам считают платежи за тепло

Руководствуйтесь параметрами, которые вы определили для своего жилья, и используйте готовую формулу для расчета по категориям:

Когда нет общедомового прибора учета тепла (ОДПУ), а плату за теплоснабжение начисляют только в месяцы отопительного сезона.
Если нет ОДПУ, а платежи растянули на весь календарный год.
В доме подключен ОДПУ, а отдельные счетчики не установлены ни в одном из помещений здания.
В здании установлен ОДПУ, квартиры частично оснащены отдельными приборами для подсчета теплоэнергии.

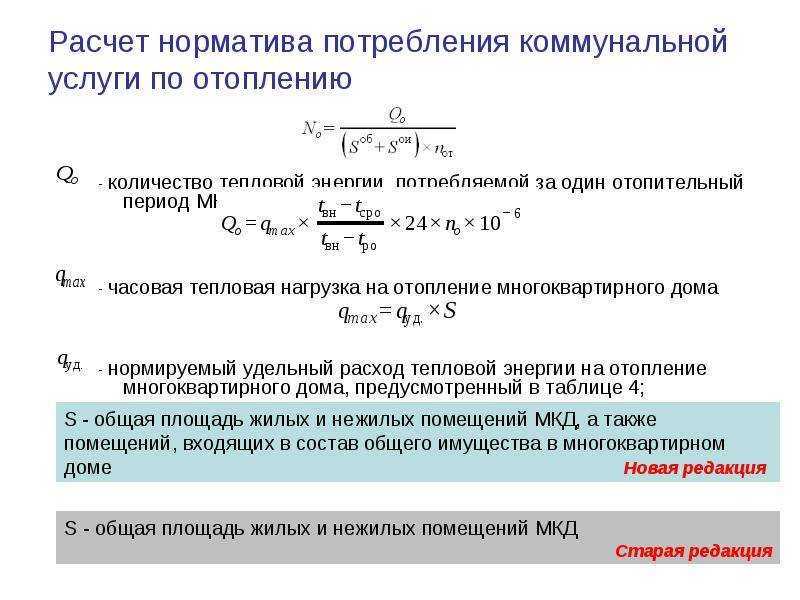

Если ваша квартира расположена в доме, в котором не подключены ОДПУ, и плату назначают только в период отопительного срока, расчет теплоэнергии происходит по нормативам. Это фиксированное количество энергии, которая требуется для обогрева 1 кв. метра на 30 дней. Нормативы различаются в зависимости от региона, их принимает и утверждает местное руководство, с учетом климатических особенностей. В этом случае можно использовать такую формулу:

П = Плж x Нп x Тт

Плж — площадь жилья. Нп — норматив потребления. Тт — тариф на тепло.

Для зданий без ОДПУ, в которых платежи растягивают на 12 месяцев, в расчет входит коэффициент периодичности оплаты коммуналки по теплоэнергии. Коэффициент равен количеству платежей за отопительный сезон, поделенный на 12 месяцев. А расчет будет произведен по такой формуле:

П= Плж x Нп x Kф x Тт

Где Kф — рассчитанный коэффициент для помесячного учета.

Если необходим расчет в гигакалориях

В случае отсутствия счетчика тепловой энергии на открытом отопительном контуре расчет тепловой нагрузки на отопление здания рассчитывают по формуле Q = V * (Т1 — Т2) / 1000, где:

V – количество воды, потребляемой системой отопления, исчисляется тоннами или м3,
Т1 – число, показывающее температуру горячей воды, измеряется в оС и для вычислений берется температура, соответствующая определенному давлению в системе. Показатель этот имеет свое название – энтальпия. Если практическим путем снять температурные показатели нет возможности, прибегают к усредненному показателю. Он находится в пределах 60-65оС.
Т2 – температура холодной воды. Ее измерить в системе довольно трудно, поэтому разработаны постоянные показатели, зависящие от температурного режима на улице. К примеру, в одном из регионов, в холодное время года этот показатель принимается равным 5, летом – 15.
1 000 – коэффициент для получения результата сразу в гигакалориях.

В случае закрытого контура тепловая нагрузка (гкал/час) рассчитывается иным образом:

Qот = α * qо * V * (tв — tн.р) * (1 + Kн.р) * 0,000001, где

α – коэффициент, призванный корректировать климатические условия. Берется в расчет, если уличная температура отличается от -30оС;
V – объем строения по наружным замерам;
qо – удельный отопительный показатель строения при заданной tн.р = -30оС, измеряется в ккал/м3*С;
tв – расчетная внутренняя температура в здании;
tн.р – расчетная уличная температура для составления проекта системы отопления;
Kн.р – коэффициент инфильтрации. Обусловлен соотношением тепловых потерь расчетного здания с инфильтрацией и теплопередачей через внешние конструктивные элементы при уличной температуре, которая задана в рамках составляемого проекта.

Расчет тепловой нагрузки получается несколько укрупненным, но именно эта формула дается в технической литературе.

Отопление Сколько Гкал На Квадратный Метр В 2021 Году

В соответствии с «Правилами предоставления коммунальных услуг гражданам», утвержденными постановлением Правительства РФ 307 от 23 мая 2006 года, температура воздуха в жилых помещениях должна быть не ниже +18 градусов по Цельсию, в угловых комнатах не ниже +20 градусов. Это «базовые параметры». Но климатические условия в России столь разнообразны, что регионы имеют право изменять «главный стандарт» в ту или иную сторону. Ванная +25; вестибюль, лестничная клетка +16; помещение лифта +5; подвал +4; чердак +4. Температуру воздуха замеряют на внутренней стене каждой комнаты на расстоянии одного метра от наружной стены и 1,5 метра от пола. Но только после начала отопительного сезона. На межсезонье никаких нормативов нет.

При производстве коммунальных услуг по отоплению или горячему водоснабжению могут использоваться различные коммунальные ресурсы, такие как электрическая энергия, холодное водоснабжение, газ или иное топливо.

Пример расчета тепловых нагрузок объекта коммерческого назначения

Это помещение на первом этаже 4-х этажного здания. Месторасположение — г. Москва.

Исходные данные по объекту

Адрес объекта	г. Москва
Этажность здания	4 этажа
Этаж на котором расположены обследуемые помещения	первый
Площадь обследуемых помещений	112,9 кв.м.
Высота этажа	3,0 м
Система отопления	Однотрубная
Температурный график	95-70 град. С
Расчетный температурный график для этажа на котором находится помещение	75-70 град. С
Тип розлива	Верхний
Расчетная температура внутреннего воздуха	+ 20 град С
Отопительные радиаторы, тип, количество	Радиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопления	Ду-25 мм
Длина подающего трубопровода системы отопления	L = 28,0 м.
ГВС	отсутствует
Вентиляция	отсутствует
Тепловая нагрузка по договору (час/год)	0,02/47,67 Гкал

Расчетная теплопередача установленных радиаторов отопления, с учетом всех потерь, составила 0,007457 Гкал/час.

Максимальный расход теплоэнергии на отопление помещения составил 0,001501 Гкал/час.

Итоговый максимальный расход — 0,008958 Гкал/час или 23 Гкал/год.

В итоге рассчитываем годовую экономию на отопление данного помещения: 47,67-23=24,67 Гкал/год. Таким образом можно сократить расходы на теплоэнергию почти вдвое. А если учесть, что текущая средняя стоимость Гкал в Москве составляет 1,7 тыс. рублей, то годовая экономию в денежном эквиваленте составит 42 тыс. рублей.

Другие способы определения количества тепла

Добавим, что также существуют и другие способы, при помощи которых можно рассчитать объем тепла, которое поступает в систему отопления. В данном случае формула не только несколько отличается от приведенных ниже, но и имеет несколько вариаций.

Что же касается значений переменных, то они здесь те же, что и в предыдущем пункте данной статьи. На основании всего этого можно сделать уверенный вывод, что рассчитать тепло на отопление вполне можно своим силами. Однако при этом не стоит забывать о консультации со специализированными организациями, которые ответственны за обеспечение жилья теплом, так как их методы и принципы произведения расчетов могут отличаться, причем существенно, а процедура может состоять из другого комплекса мер.

Если же вы намереваетесь обустроить систему «теплого пола», то подготовьтесь к тому, что процесс расчета будет более сложным, поскольку здесь учитываются не только особенности контура отопления, но и характеристик электрической сети, которая, собственно, и будет подогревать пол. Более того, организации, которые занимаются установкой подобного рода оборудования, также будут другими.

В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850. Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий.

Дабы избежать возможных ошибок, не стоит забывать и о том, что практически все современные тепловые счетчики работают с некоторой погрешностью, пусть и в пределах допустимого. Такую погрешность также можно рассчитать собственноручно, для чего необходимо использовать следующую формулу:

Традиционно, теперь выясняем, что же обозначает каждое из этих переменных значений.

1. V1 – это расход рабочей жидкости в трубопроводе подачи.

2. V2 – аналогичный показатель, но уже в трубопроводе «обратки».

3. 100 – это число, посредством которого значение переводится в проценты.

4. Наконец, Е – это погрешность учетного устройства.

Согласно эксплуатационным требованиям и нормам, предельно допустимая погрешность не должна превышать 2 процентов, хотя в большинстве счетчиков она составляет где-то 1 процент.

В итоге отметим, что правильно произведенный расчет Гкал на отопление позволяет значительно сэкономить средства, затрачиваемые на обогрев помещения. На первый взгляд, процедура эта достаточно сложна, но – и вы в этом убедились лично – при наличии хорошей инструкции ничего трудного в ней нет.

На этом все. Также советуем посмотреть приведенный ниже тематический видеоматериал. Удачи в работе и, по традиции, теплых вам зим!

Видео – Как рассчитать отопление в частном доме

Существует несколько способов того, как рассчитать гигакалории, под которыми подразумевается объем теплоэнергии, необходимый для обогрева жилых помещений и поддержки в них оптимального температурного режима. Простые вычисления этого показателя помогут не только определить норму потребления, но и сократить расход, а следовательно, сэкономить приличную сумму во время отопительного сезона.

Гигакалория — это то, в чем измеряется тепловая энергия отопления, и по условным расчетам она соответствует одному миллиарду калорий, по которым определяются энергетические затраты, необходимые для нагревания одного грамма воды на градус. То есть для того, чтобы нагреть целые 1000 тонн воды на один градус Цельсия, приходится затрачивать по 1 Гкал (именно эта аббревиатура с расшифровкой «гигакалория» используется во всех действующих еще с 1995 года законодательных актах и нормах).

Вычисление гигакалорий применяется сразу в нескольких целях, существенно отличающихся друг от друга в зависимости от жилого помещения, которое можно условно классифицировать по двум типам: квартира в многоэтажном доме и частный коттедж с одним и более уровнями, включая цоколь и мансарду. Обычно речь идет о таких задачах:

В каких случаях производят расчет тепловой нагрузки

для оптимизации расходов на отопление;
для сокращения расчетной тепловой нагрузки;
в том случае если изменился состав теплопотребляющего оборудования (отопительные приборы, системы вентиляции и т.п.);
для подтверждения расчетного лимита по потребляемой теплоэнергии;
в случае проектирования собственной системы отопления или пункта теплоснабжения;
если есть субабоненты, потребляющие тепловую энергию, для правильного ее распределения;
В случае подключения к отопительной системе новых зданий, сооружений, производственных комплексов;

для пересмотра или заключения нового договора с организацией, поставляющей тепловую энергию;
если организация получила уведомление, в котором требуется уточнить тепловые нагрузки в нежилых помещениях;
если организация нее имеет возможности установить приборы учета теплоэнергии;
в случае увеличения потребления теплоэнергии по непонятным причинам.

На каком основании может производиться перерасчет тепловой нагрузки на отопление здания

Приказ Министерства Регионального Развития № 610 от 28.12.2009 «Об утверждении правил установления и изменения (пересмотра) тепловых нагрузок» (Скачать) закрепляет право потребителей теплоэнергии производить расчет и перерасчет тепловых нагрузок. Так же такой пункт обычно присутствует в каждом договоре с теплоснабжающей организацией. Если такого пункта нет, обсудите с вашими юристами вопрос его внесения в договор.

Но для пересмотра договорных величин потребляемой тепловой энергии должен быть предоставлен технический отчет с расчетом новых тепловых нагрузок на отопление здания, в котором должны быть приведены обоснования снижения потребления тепла. Кроме того, перерасчет тепловых нагрузок производиться после таких мероприятий как:

капитальный ремонт здания;
реконструкция внутренних инженерных сетей;
повышение тепловой защиты объекта;
другие энергосберегающие мероприятия.

Оплата отопления по факту потребления

В случае, если оплата отопления производится в отопительный период, тогда в отсутствие ОПУ расчет стоимости отопления производится исходя из норматива потребления (формула 2 Приложения 2 Правил 354, ).

С момента, когда показания ОПУ начинают приниматься к коммерческому учету, возможны два варианта расчета — для случая, когда все помещения дома оборудованы ИПУ отопления, и для случая, когда не все помещения оборудованы ИПУ.

1. Если дом оборудован ОПУ, при этом хотя бы одно помещение не оборудовано ИПУ, применяется формула 3 Приложения 2 Правил 354 ().

2. Если дом оборудован ОПУ и все 100% помещений оборудованы ИПУ, тогда применяется формула 3.3 Приложения 2 Правил 354 ().

Необходимо отметить, что дата ввода ОПУ в эксплуатацию может не совпадать с датой, с которой показания ОПУ принимаются к учету для целей расчета стоимости потребленной теплоэнергии. Если ОПУ введен в эксплуатацию не с начала месяца, представляется недопустимым использовать измеренное таким прибором количество тепла, потребленное в течение части месяца. В таком случае необходимо использовать показания прибора учета с первого числа месяца, следующим за месяцем ввода прибора в эксплуатацию.

Формулы расчета стоимости отопления, в которых применяются показания ОПУ, содержат объем потребления теплоэнергии, определенный исключительно за расчетный период, при этом в соответствии с пунктом 37 Правил 354 «Расчетный период для оплаты коммунальных услуг устанавливается равным календарному месяцу».

Таким образом, в случае введения в эксплуатацию прибора учета не с первого числа месяца, корректное применение показаний прибора учета в расчетах возможно только при использовании измерений прибора, произведенных с первого числа месяца, следующего за месяцем введения ОПУ в эксплуатацию.

Самое важное, что необходимо отметить для случая ввода в эксплуатацию ОПУ при выборе способа оплаты отопления в течение отопительного периода: в указанном случае стоимость отопления рассчитывается другим способом уже с первого числа месяца, следующего за месяцем ввода ОПУ теплоэнергии в эксплуатацию (либо с момента ввода ОПУ в эксплуатацию, если такой ввод произведен первого числа месяца)

Заключение по теме

Для обычных потребителей, неспециалистов, не понимающих нюансов и особенностей теплотехнических расчетов, все, что было описано выше — тема непростая и где-то даже непонятная. И это на самом деле так. Ведь разобраться во всех тонкостях подбора того или иного коэффициента достаточно сложно. Вот почему расчет тепловой энергии, а точнее, расчет ее количества, если такая необходимость возникает, лучше доверить инженеру-теплотехнику. Но и не делать такой расчет нельзя. Вы сами смогли убедиться, что от него зависит достаточно широкий ряд показателей, которые влияют на правильность монтажа отопительной системы.

Как вам статья?

Мне нравитсяНе нравится
