Правильный подбор циркуляционного насоса для отопления

Плюсы и минусы

Как и любой другой прибор, циркуляционные насосы имеют свои плюсы и минусы.

• Игнорирование небольших огрехов системы отопления наподобие зауженных участков или наличия контруклонов.
• Более высокая скорость обогрева: система разгоняется в течение нескольких минут и постоянно циркулирует теплоноситель, за счет чего помещение прогревается значительно быстрее.
• Надежность и стабильная работа – рабочего ресурса таких водяных насосов хватает на долгие годы.
• Простота эксплуатации.
• Повышенная производительность системы отопления.

• Повышение расхода электроэнергии.
• Прибор может перестать работать в связи с отключением электричества. В частности, в сильные морозы подобный сбой в работе может привести к серьезным последствиям. Поэтому настоятельно рекомендуем приобретать также генератор.
• дополнительные затраты на монтаж и модернизацию устройства.

Типы насосов циркуляции

Промышленность выпускает очень много разновидностей насосов для системы топления. Все их не перечислить, да и не нужно этого делать. Остановимся на двух основных типах — насосах с мокрым ротором и сухим.

Параметры системы отопления

Но сначала нужно разобраться в некоторых характеристиках, которые определяют выбор того или иного насоса:

1. Площадь помещений, которые необходимо отапливать.
2. Уровень температуры в здании — он может отличаться в зависимости от его назначения. Например, в жилом доме, в учреждениях медицинского, школьного  и дошкольного профиля температура всегда должна быть выше, нежели  в производственных помещениях.
3. Температура теплоносителя на входе и выходе отопительной системы.
4. Тип отопительного котла, его оснащенность различными функциональными устройствами и автоматическими системами контроля и блокировки.
5. Напор теплоносителя — его давление в трубах и радиаторах.
6. Этажность здания.
7. Тип теплоносителя.

https://youtube.com/watch?v=HwMBi-VCoM8

Есть отопительные котлы старого образца, в которых нет насоса, и циркуляция теплоносителя происходит под действием силы тяжести. Она определяется небольшим уклоном труб и разностью в плотности холодной и горячей воды. Поскольку горячая вода легче холодной, она по законам физики поднимается вверх, переходя самотеком в трубы и радиаторы. Отдав тепло через поверхность данных приборов, остывшая вода возвращается в котел отопления для последующего нагрева. При этом на выходе котла температура жидкости всегда выше, чем на входе — разность температур также способствует движению воды.

При желании хозяина сделать систему отопления более эффективной, ему придется вваривать циркуляционный насос в трубопровод перед отопительным устройством. Это дорого, да и качество такого монтажа не дает 100% гарантии, что система будет работать успешно.

В современных устройствах отопления насосы уже входят в их состав, и в этом явное преимущество отопительных котлов с принудительной циркуляцией. Однако старых изделий эксплуатируется еще достаточное количество. Поэтому подбор циркуляционного насоса для системы отопления является насущной задачей многих владельцев частных домов.

Насос с мокрым ротором

Насос Grundfos

Название говорит само за себя — ротор двигателя с крыльчаткой расположены в воде или другом виде теплоносителя, который смазывает и охлаждает от перегрева конструкцию устройства. Ротор находится в отдельном корпусе, который изготовлен из металлов, не подверженных коррозии — нержавеющей стали, бронзы или латуни.

Преимущества данного изделия:

• Небольшой шум при работе.
• Не требуется частое обслуживание и ремонт.
• Низкая цена.

Недостаток — низкий уровень КПД. Поэтому подобные устройства предназначены для систем отопления в домах с небольшой площадью. Здесь не требуется значительная мощность насоса, и применяется небольшой объем теплоносителя.

Сухой насос циркуляции

В этом изделии ротор отделен от жидкости небольшими уплотнительными частями, а крыльчатка участвует непосредственно в движении теплоносителя.

Достоинства:

• возможность создания мощных насосов, способных продвигать большое количество воды
• высокий коэффициент полезного действия

Недостатки:

• частое обслуживание, так как быстро изнашиваются уплотнительные соединения, поэтому требуется их смазка
• громкий шум в период эксплуатации требует отдельного помещения для такого насоса

Сухие насосы чаще всего применяют в многоэтажных зданиях с площадью более 300 квадратных метров.

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

• сухие циркуляционные насосы;
• насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

• помпы консольного типа;
• вертикальные центробежные насосы;
• блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Устройство циркуляционного насоса с сухим ротором

Насосы с сухим ротором имеют многочисленные достоинства:

• длительный срок эксплуатации;
• высокая производительность;
• КПД приближен к 80%;
• возможность работы при утечке теплоносителя;
• высокая ремонтопригодность;
• относительно низкая стоимость;
• надёжность;
• возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

Циркуляционные насосы с мокрым ротором

Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

• низкий уровень шума;
• нет необходимости в смазке;
• эффективный способ охлаждения;
• простота обслуживания и монтажа;
• сравнительно низкая цена агрегата и запчастей;
• длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Расчет и выбор циркуляционного насоса

1. Виды циркуляционных насосов
2. Рекомендации по установке насосов
3. Рекомендации по выбору насоса
4. Расчет производительности циркуляционного насоса
5. Расчет гидравлического сопротивления
6. Видео: расчёт необходимого напора и объёмной подачи

Большинство систем отопления в частных домах имеют принудительную или комбинированную циркуляцию воды. Неотъемлемой частью такой системы является циркуляционный насос, обеспечивающий движение воды по радиаторам и трубам. Для того чтобы ее работа была максимально эффективной, необходимо сделать правильный расчет и выбор циркуляционного насоса для системы отопления.

Расчет напора

Напор – это одна из важных характеристик, без учета которой невозможно сделать правильный выбор помпы для контура отопления. Данную величину принято измерять в метрах водяного столба. По сути, напор – это параметр, показывающий высоту, на которую помпа способна поднять теплоноситель.

При расчете напора очень важно учитывать потери давления воды, по причине прохождения ее по всем ответвлениям и поворотам, сужениям и расширениям трубопровода. При этом учитывается количество различных фитингов и запорной арматуры, встречающихся на пути теплоносителя, которые также оказывают некое сопротивление

Ниже приведена таблица, в которой указаны приблизительные значения потерь давления в системе, полученные опытным путем.

Зная показатель сопротивления, расчет напора циркуляционной помпы выполняется по формуле: H =R x L x ZF/10000.

• Н – напор циркуляционного аппарата.
• R – потери давления (см. таблицу выше).
• L – длина всего отопительного контура. То есть, общая длина труб подачи и обратки.
• ZF – коэффициент дополнительного сопротивления, который относится к различной арматуре и фасонной части. Значение данного коэффициента для арматуры и фитингов равняется 1,3, для термостатических вентилей – 1,7, а для смесителей и устройств, которые предназначены для предотвращения естественной циркуляции – 1,2.
• 10000 – коэффициент преобразования метров водяного столба в Па.

Расчет производительности

Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.

Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).

• Q – объем теплоносителя, который прокачивает насос в м3/час.
• P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
• Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
• 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.

Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).

Вычисляем тепловое потребление, выполняя подбор по площади:

• Р = 100 х 173 = 17300 Вт;
• далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.

Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.

Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.

Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.

Надежные насосы: из какого материала должно быть рабочее колесо

На российском рынке вы найдете циркуляционные насосы, которые изготавливают из разных материалов. Чаще всего производители используют следующие виды:

• прочный пластик. Актуальность этого материала обусловлена отсутствием рисков коррозии. Такие агрегаты не подвержены воздействию агрессивных химических элементов. Также пластик считается относительно недорогим материалом и прочным. Эксплуатационный срок пластиковых изделий меньше, чем у альтернативных материалов. Вы можете рассчитывать на работу такого насоса на протяжении не более 7 лет;
• чугун. Применяют для циркуляционных насосов с относительно невысокой мощностью. Даже если чугунная деталь выйдет из строя из-за коррозии, заменить ее будет не так дорого;
• нержавеющая сталь. Этот материал прочнее пластика, но также есть риски коррозии. Нержавейка отличается высокой стоимостью, которая обусловлена ее надежностью;
• латунь. Дешевле нержавейки, но во многом схода с ней по характеристикам.

Виды циркуляционных насосов для системы отопления

Насосы делятся на два вида, в зависимости от их соприкосновения с водой. Имеют свои достоинства и недостатки, и пригодны для решения разных задач. Перед покупкой прибора для системы отопления ознакомьтесь с отличиями и особенностями каждого вида.

С сухим ротором

Электродвигатель этого типа во время работы не соприкасается с теплоносителем напрямую, а значит не находится во влажной среде.

Герметизация происходит за счёт подвижного и неподвижного торцевого уплотнения, сделанного из графита, керамического или металлического материала.

Приборам с «сухим» ротором не страшна накипь и вода с мелкими частицами. Мощный насос с КПД, достигающим 80%.

Подойдёт для помещений с большой протяжённостью системы отопления. Долговечные и надёжные, но нуждаются в периодическом обновлении смазки. Им не страшна утечка теплоносителя.

Бывают следующих типов:

• Консольные — корпус крепится автономно на фундаментальной плите. Вход у прибора осевой, а выход радиальный.
• In-line — вертикально установленные с линейным расположением входного и выходного патрубка.

Важно! Насос с «сухим» ротором при работе создаёт повышенный уровень шума. Не подходит для установки в небольшом частном доме

С мокрым ротором

Лопастное колесо и ротор этого вида погружены в жидкость теплоносителя. Электрический двигатель при этом герметично замкнут в металлическом стакане. Постоянное нахождение частей насоса во влажной среде способствует их смазке и предохраняет от перегревания. А также вода обеспечивает шумоизоляцию, что делает прибор довольно тихим.

Фото 1. Циркуляционный насос с мокрым ротором и резьбовым соединением Star-RSD, производитель — «Wilo».

Не требуют постоянного ухода, но нуждаются в стабильном количестве теплоносителя. Можно настроить необходимую производительность, но КПД не превысит 30%. Подходят для эксплуатации в частных домах с небольшой протяжённостью систем.

Как выбрать циркуляционный насос для системы отопления и правильно установить — обзор моделей с ценами

Многие жители частных домов не понаслышке знают о таком явлении, как холодные радиаторы. Это происходит из-за недостаточного давления в системе отопления. Чтобы решить эту проблему раз и навсегда, необходимо выбрать насос для нагрева воды, установленный рядом с бойлером в системе водоснабжения

Как выбрать подходящее устройство? На какие характеристики следует обратить внимание? Какие бренды пользуются большим спросом на рынке?

Природные водонагреватели или рециркуляционные водонагреватели могут быть достаточно эффективными, но только если они снабжают небольшие площади. В больших частных домах и квартирах рядом с бойлером должно быть установлено специальное устройство для принудительной подачи воды через систему. Циркуляционный насос — это техническое устройство, которое работает в циркуляционной системе отопления, непрерывно перемещая воду по трубам. Его основная задача — обеспечить непрерывную подачу тепла и циркуляцию воды в системе.

Устройство циркуляционного насоса

В упрощенном варианте принцип работы такого технологического устройства основан на взаимодействии двигателя и ротора, погруженного в нагревательную среду. Двигатель обеспечивает непрерывную подачу жидкости, а ротор преобразует кинетическую энергию в динамическую, создавая тем самым необходимый уровень давления в системе. Однако качество и надежность работы циркуляционного насоса в системе отопления во многом зависит от типа устройства и его характеристик.

Классифицировать нагреватели можно не только по названию бренда, но и по характеристикам и принципу работы устройства. Поэтому типы циркуляционных насосов обычно делятся только на два типа:

• Сухой термостат характеризуется тем, что роторная часть устройства не контактирует с водой. КПД такого насоса достигает 85%, но он очень шумный, поэтому его лучше устанавливать в отдельный газовый котел.
• Мокрые насосы — это устройства, в которых вся движущаяся часть постоянно находится в контакте с водой. Горячая вода обеспечивает постоянную смазку этих устройств и их бесшумную работу. Эффективность циркуляционных насосов, работающих по мокрому принципу, составляет всего 50-65%, поэтому их предпочтительно устанавливать в частных домах.

Характеристики

Чтобы купить циркуляционный насос для отопления, важно хорошо знать его технические параметры

Здесь не так много особенностей, на которых стоит заострить внимание. На самом деле, только два из них важны для среднего человека:

• Давление — гидравлическое сопротивление системы. Она измеряется в метрах и обычно задается значением самой высокой точки трубы.
• Скорость потока — это показатель того, сколько жидкости может перекачать устройство за единицу времени. Она измеряется в кубических метрах в час.

Важно знать, что эти термины обратно пропорциональны. Таким образом, максимальная производительность электронасоса достигается при нулевой высоте трубы и высоте с одинаковым расходом

Учитывая эти основные характеристики, можно выбрать модель с оптимальными для вас параметрами. Однако принцип выбора агрегата — чем эффективнее, тем лучше — не подходит для достижения высокой эффективности. Покупка неправильного устройства приведет к снижению тепловой эффективности и увеличению потребления энергии.

Характеристики: таблица

Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.

Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора

Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм

Какой поставить насос в зависимости от потребности помещения в тепле

Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.

Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.

Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.

Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.

Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.

Как правильно подобрать производительность для частного дома

Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.

При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:

G=Q:(1,16xDT).

Q — тепловая потребность отапливаемого помещения в ваттах.

DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.

1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.

Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.

В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.

Как выбрать с учетом расчёта давления

Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:

H=(FxRxL)/(p x g).

Или (F x R x L)/ 10000(м).

Н — максимальная высота водяной струи в метрах, собственно сам напор.

F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.

R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.

p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.

g — высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.

Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.

Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.

Расчет производительности циркуляционного насоса

Перед тем как выбирать нужную модель циркуляционного насоса, следует заняться гидравлическим расчетом системы. Значение рабочей производительности насоса тесно связано с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем теплоносителя, перекачиваемый таким агрегатом, должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещений и всего здания.

В качестве примера можно использовать частный дом, площадь которого составляет 100 м 2. Значение тепловой мощности будет соответственно в пределах 10 кВт. Далее производительность насоса рассчитывается по следующей формуле: G= 3600Q/(c∆t), в которой G является необходимым количеством теплоносителя (кг/ч), Q– тепловой мощностью системы (кВт), с – представляет собой удельную теплоемкость воды, равную 4,187 кДж/кг ºС,Δt – является разницей температур в подающих и обратных трубах. Для расчетов берется ее температура, составляющая 20 0 С. Таким образом, в соответствии с исходными данными, производительность циркуляционного насоса будет равна: 3600 х 10 х 4,187 х 20 = 429,9 кг/ч или в более крупных единицах – 0,43 т/ч .

При выборе насоса можно заметить, что в техническом паспорте вместо массовых единиц расхода указаны объемные. В этом случае необходимо выполнить перевод массы воды в ее объем с помощью плотности, составляющей 0,983 т/м 3 при t = +60 0 С: 0,43/0,983 = 0,44 м 3 /ч. Полученное значение и будет вычисляемой рабочей производительностью устройства.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

• нерегулируемые (серия UPS);
• регулируемые (серия ALPHA).

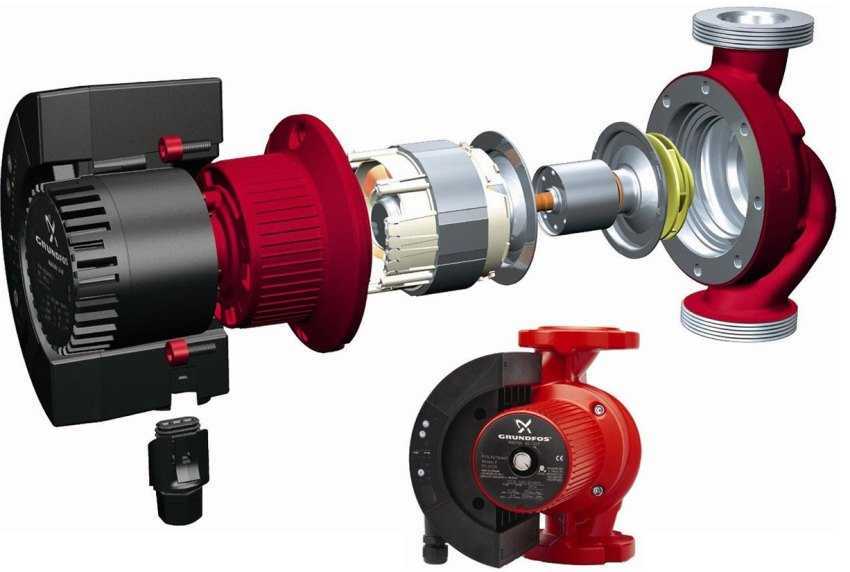

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

• UPS 25-40/60/80;
• UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

• ALPHA2 L;
• ALPHA2;

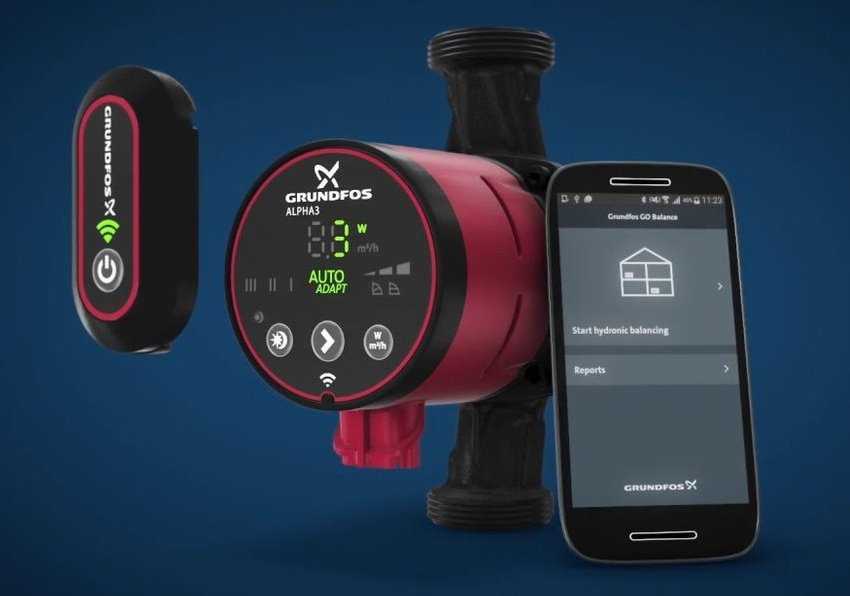

• ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

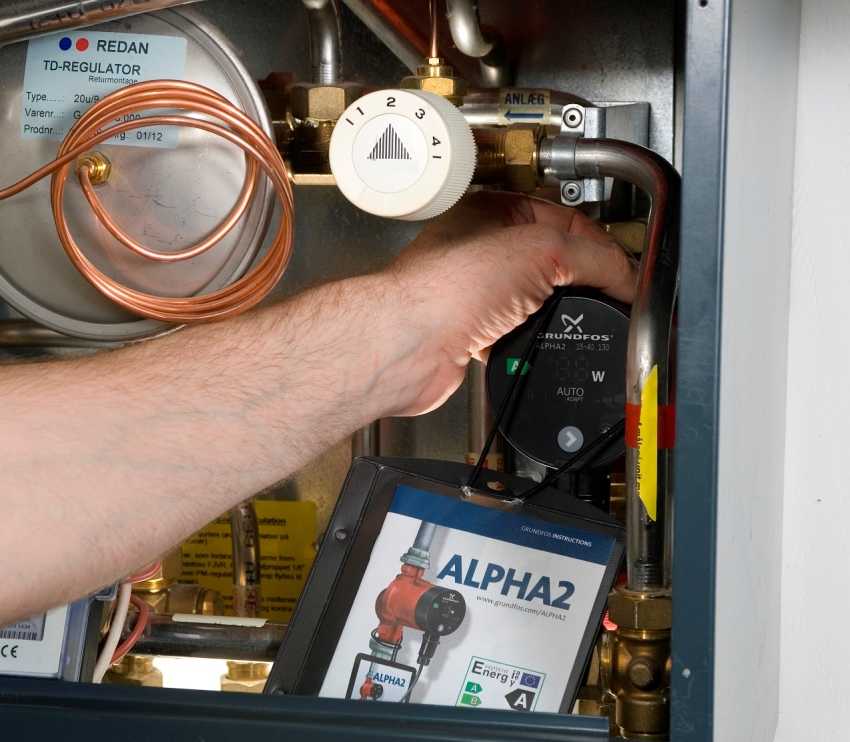

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

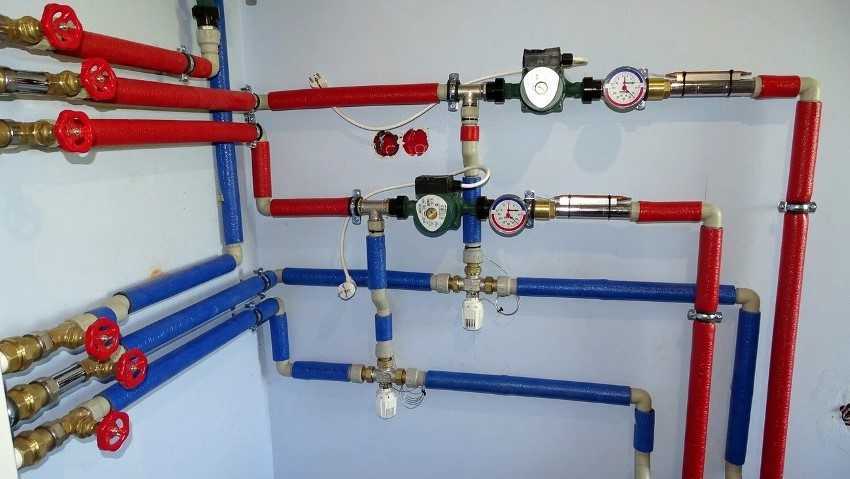

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
