Кронштейны для радиаторов

Как установить биметаллический радиатор отопления без проблем?

• Перед монтажом нужно промыть радиаторы. Для этого нельзя использовать моющие средства, имеющие щелочную реакцию.
• Нельзя зачищать винтовые соединения, предназначенные для контактного соединения с другими поверхностями.
• Каждый радиатор в обязательном порядке должен быть снабжен автоматическим или ручным выпускным клапаном для стравливания воздуха из системы.
• Чтобы клапан не засорялся, желательно на подающий трубопровод системы установить фильтр.
• При монтаже следует применять многозаходную резьбу.
• Резьбовые элементы монтируются с усилием, не превышающим 12 кг.

Установка радиатора отопления, подробно на видео:

особенности и Устройство установки

Как вы видите, в зависимости от типа кронштейна его конструкция может изменяться, но три главных элемента всё-таки стоит выделить:

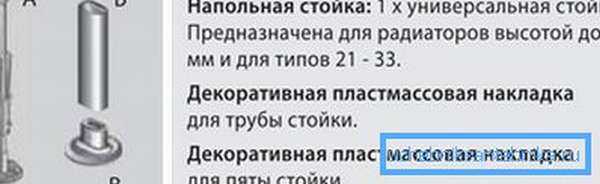

Структура

Обозначение на рисунке	Наименование элемента
А	Универсальная стойка, которая предназначена для батарей высотой до 90 см
Б	Декоративная пластиковая накладка для трубы стойки
В	Декоративная пластиковая накладка для пяты стойки

Монтаж

Как мы уже отметили, установить напольную систему крепления батареи не сложно и хозяину это в полной мере под силу сделать собственноручно. Движение работ мы рассмотрим на примере монтажа регулируемой модели «Standard» для радиаторов высотой 500-600 мм:

Обозначение на рисунке	описание и Название элемента монтажной операции
1	Монтируем подошву к полу, надёжно закрепляя её
2	Держатель из пластика укорачиваем до нужных размеров в соответствии с габаритами батареи отопления
3	Винтами регулируем требуемую высоту
4	Устанавливаем сам радиатор без крышки
5	Фиксируем конструкцию посредством нижнего болта
6	Надеваем крышку радиатора на место

А вот установка кронштейна «Plus» для батарей высотой 200-400 мм имеет свои нюансы, с которыми мы кроме этого ознакомимся:

Обозначение на рисунке	описание и Название элемента монтажной операции
1	Монтируем подошву к полу, надёжно закрепляя её
2	Верхнюю часть крепежа закрепляем на подходящей по отношению к нижней части высоте
3	Монтируем пластиковые держатели, на каковые после этого устанавливаем и сам радиатор со снятой заблаговременно крышкой
4	Винтовым стержнем зажимаем подкладную шайбу между конвекционными пластинами, надёжно фиксируя конструкцию
5	Ставим крышку на место

Раздельно стоит рассмотреть монтаж подошвы к полу.

Процесс кроме этого полностью несложен:

• Ставим изделие на место, где будет осуществляться его фиксация, и через отверстия карандашом намечаем будущие отверстия, по окончании чего убираем подошву в сторону.
• Потом в случае если пол цементный, то берём перфоратор с победитовым сверлом и сверлим посадочные места под дюбеля.

• В оказавшиеся отверстия вставляем пластиковые дюбеля.
• Ставим подошву на место и прикручиваем её саморезами. В случае если же пол древесный, то фиксация саморезами выполняется сходу.

https://youtube.com/watch?v=XW7Bdkg_6N0

Правила установки биметаллических радиаторов

Для осуществления успешного монтажа биметаллического прибора обогрева, стоит придерживаться нескольких простых правил:

1. Во время обвязки радиатора нельзя прилагать большие усилия, иначе можно сорвать резьбу. Оптимально использовать динамометрический ключ, помогающий контролировать усилие.
2. Для подмотки используют фум-ленту или тонкий слой льна с промазкой герметиком. Краску применять нельзя, особенно, если теплоносителем используют антифриз. Толстым слоем сухой лен наматывать опасно, так как это приведет к появлению микротрещин на резьбе. Со временем проявится течь. Терморегулятор, «американки» и другие вспомогательные узлы ставят всегда перед запорной арматурой
3. В цепочке обвязки шаровые краны всегда ставят на трубопровод. От запорной арматуры в сторону радиатора набирают комплектацию остальных элементов.
4. Биметаллическую батарею располагают горизонтально без перекосов. В противном случае появится воздушная пробка, которую невозможно удалить через кран Маевского.

Биметаллические приборы обогрева легкие, но для подвешивания применяют минимум три кронштейна. Два элемента располагают у верхнего коллектора, а один – снизу.

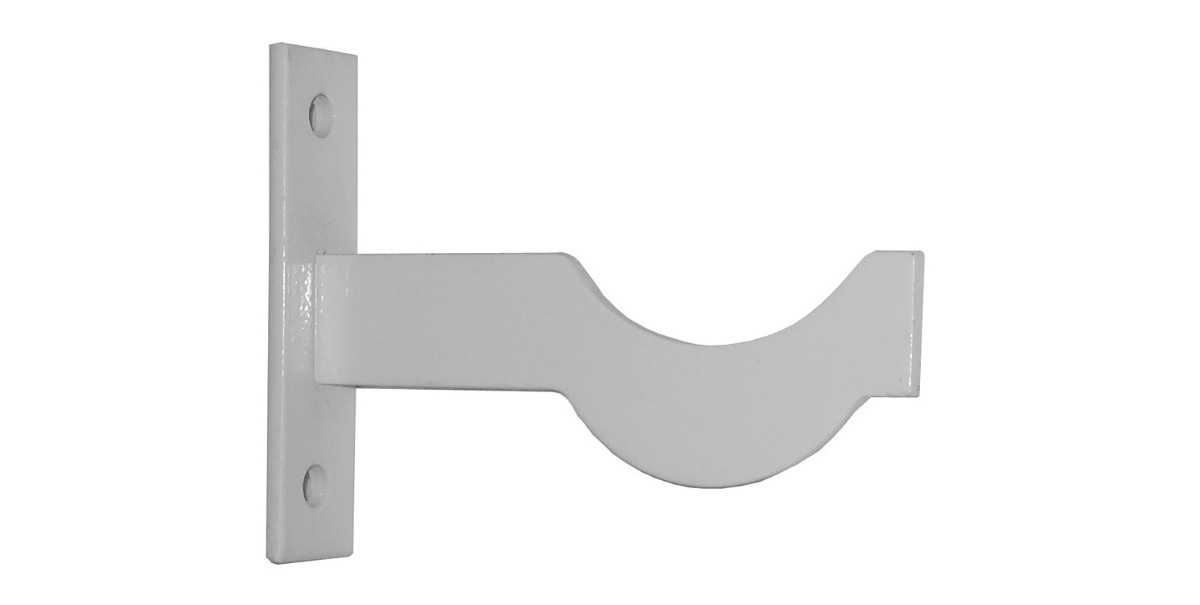

Кронштейны и держатели для разных видов батарей и требования к ним

Теперь следует разобраться в различных креплениях для отопительных батарей.

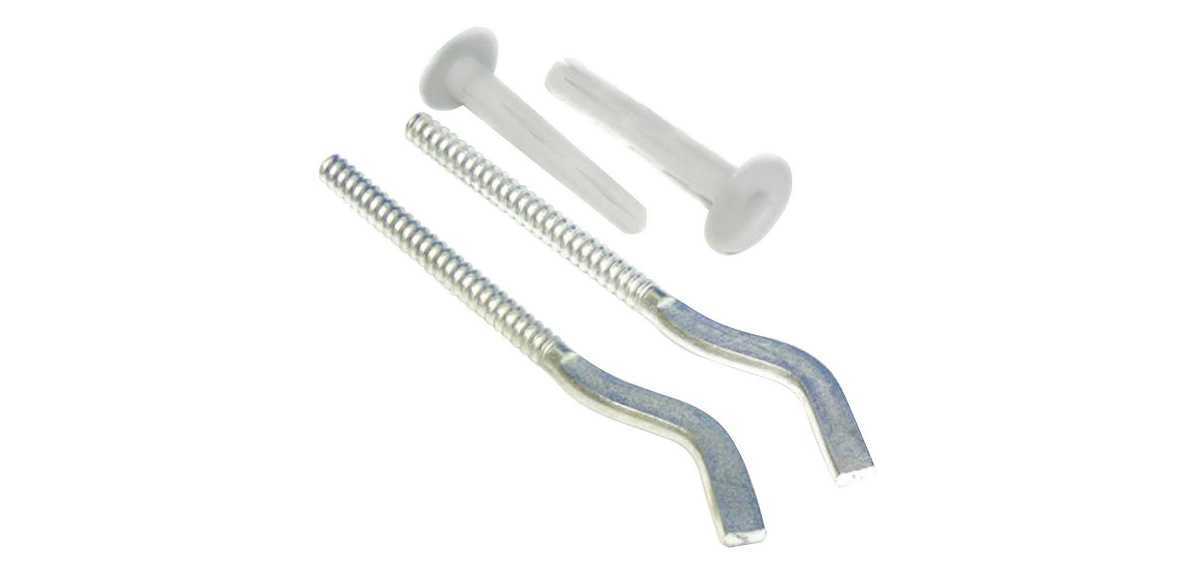

Крепёж для чугунных батарей

Для удержания значительного веса нужны массивные и прочно установленные кронштейны, ведь они должны выдерживать тяжесть чугуна на протяжении многих лет. Для этого подходят как раздельные, так и соединённые планкой штыри. Крепление для чугунных батарей выполняется из утолщённого усиленного металла. Они бывают крашеными и некрашеными. Помимо держателей, изготавливаются крюки-кронштейны. Они комплектуются дюбелями (вставными шипами).

Настенное крепление для чугунных батарей своими руками сделать труднее всего: из-за значительного веса системы приходится изготавливать массивный крепеж, сваривать отдельные детали. Однако к монтажу чугунной батареи можно подойти по-другому. Например, рассмотреть, как вариант крепления, напольные крепеж. Среди ассортимента моделей есть ножки с регулируемой высотой, разным размером верхней дуги (она фиксирует секцию на упоре).

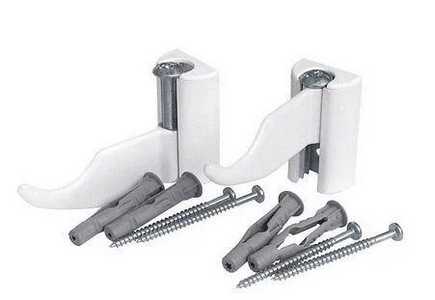

Крепёж для алюминиевых и биметаллических радиаторов

Алюминиевые и биметаллические батареи похожи конструктивно, потому и кронштейны тоже схожи. Но их делают более узкими и тонкими, чем для чугунных изделий. В продаже встречается угловое крепление для батарей любого типа. В нем сверху и снизу предусмотрены пазы для коллектора, поэтому его можно прикрепить к стене и слева, и справа.

Благодаря специальным стойкам можно установить радиаторы из алюминия и биметалла на пол. При выборе такого варианта крепления сначала крепится стойка на пол, а потом батарея к ней.

Напольный держатель для алюминия и биметалла пригодится, только если стены сделан из тонких или пустотелых материалов и не справятся даже с таким маленьким весом. Установка на стену из газобетона, гипсокартона и стекла не отличается надежностью.

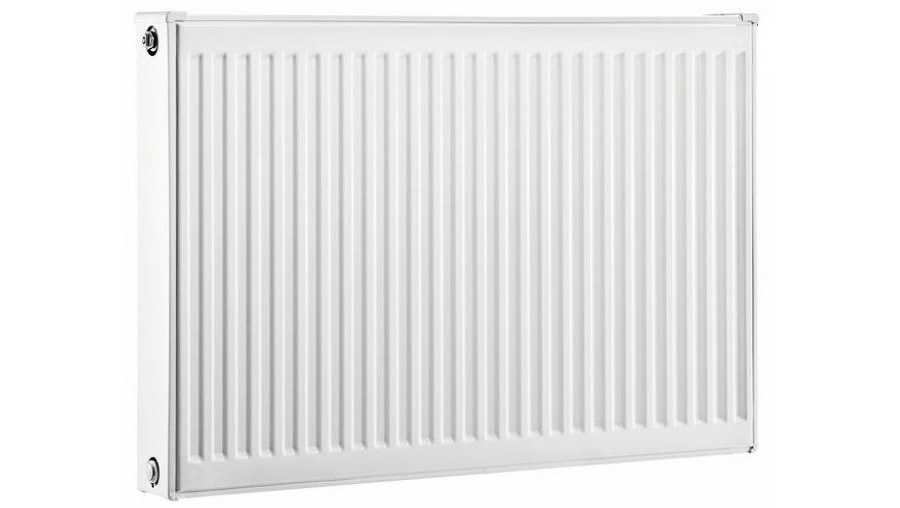

Крепёж для стальных отопительных приборов

Трубчатые и панельные батареи из стали имеют разное крепление:

• К задней стороне панельного радиатора приваривают скобы, которые потом надевают на держатели. Он разрабатывается специально под скобы.
• У трубчатых радиаторов на крюках висит верхний коллектор, а внизу ставят упоры из пластика.

Наращивание дополнительных секций

При недостаточном количестве тепла покупаются дополнительные секции для батареи. Лучше всего покупать секции того же производителя, что и биметаллический радиатор.

При покупке следует внимательно осмотреть целостность места стыковки, резьба не должна быть нарушена, а прокладки должна соответствовать ее размеру.

Пошаговая инструкция наращивания:

1. Если батарея была снята с кронштейнов, то наращивание производится с той стороны, где были откручены переходники. Если батарея остается на месте, то выкручивается заглушка и проводится монтаж с ее стороны. Кран Маевского на данном этапе не снимается. Перед наращиванием свободный торец очищается от грязи и остатков прокладки. Затем наполовину вкручивается ниппель в отверстие заглушки. Те же самые действия выполняются и с другого «выхода» батареи.
2. Таким же образом откручиваются ниппеля у новых секций, и проверяется резьба. Далее на ниппеля устанавливаются прокладки. Снимается кран Маевского для отвода воздуха.
3. Новую секцию необходимо аккуратно поднести к верхнему ниппелю и провернуть на один виток. На данном этапе лучше воспользоваться посторонней помощью. Нельзя допускать перекосов, иначе повредится резьба, и нарушится герметичность.
4. Когда будут подсоединены оба ниппеля, можно подкрутить радиаторным ключом еще на 2-3 витка, пока торцы секций не соприкоснутся. Прокладки при этом сжимаются и герметизируют секции. Таким же образом подсоединяются остальные секции.
5. Затем происходит установка заглушек и крана Маевского. По окончанию работ пускают теплоноситель и проверяют герметичность конструкции.

Устройство биметаллических батарей

Как продемонстрировала практика последних лет, из перечисленного ряда радиаторов наиболее действенными и надежными являются биметаллические модели. Они владеют явным преимуществом перед другими материалами, которые заключаются в:

• высокой устойчивости к коррозии;
• широком диапазоне рабочих температур и давления;
• несложной возможности трансформации теплоотдачи прибора методом трансформации количества набранных секций;
• малой инерционности при нагреве и остывании;
• маленьком количестве теплоносителя, нужного для заполнения;
• малом весе, облегчающем исполнение монтажа;
• доступной для большинства людей цены.

направляться также подчеркнуть простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, данный процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

Конструкция биметаллических батарей складывается из комплекта секций. В собранном виде таковой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для увеличения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

Сердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная железная поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям прекрасный внешний вид и дает их долговечность.

Перед тем, как установить биметаллический радиатор отопления своими руками, нужно купить набор из 4-х особых пробок. Две из них имеют внутреннюю резьбу ? дюйма, третья должна быть без отверстия, и вдобавок на одной установлено устройство для выпуска воздуха

При покупке набора следует обратить внимание на направление резьбы — должно быть две правых и две левых

Крепления для алюминиевых радиаторов отопления

Кронштейны для алюминиевых радиаторов обязаны иметь определённую длину. Данные конструкции характеризуются довольно маленьким весом и не имеют дополнительных элементов. Устройства из подобного материала не выдержат тяжёлых и больших отопителей, потому монтаж её производить можно на любом типе поверхности.

В процедуре монтажа нет ничего того, что будет не под силу сделать без помощников. Нужно лишь верно сделать разметку и крепление конструкции на поверхности. Какой бы ни был материал в качестве основы пола либо стены, радиаторы из алюминия не требуют дополнительных креплений.

Кронштейны регулируемые для радиаторов Rifar

Выбираем комплект для подключения радиатора отопления

Диаметр труб подводящего типа играет важную роль при выборе монтажного комплекта. Полудюймовый комплект подойдет для полимерных труб с диаметром в 16 и 20 мм.

Если необходимо подключить панельные батареи из стали с подключением бокового типа, то нужно будет купить только заглушку и кран Маевского. Комплекты стандартного типа для подключения радиаторов не требуются, так как у таких радиаторов с нижней и верхней стороны уже имеется внутренняя резьба с полудюймовым диаметром. Благодаря наличию такой резьбы трубы можно вкручивать сразу без переходников.

Также часто ставят теплоотражающие экраны за радиаторами отопления. Они призваны увеличить эффективность и теплоотдачу. Отражатели тепла за батареей отопления делают из фольги, пенофола, порилекса с фольгой. Отражатели для радиаторов отопления должны быть сделаны из такого материала, который имеет низкий коэффициент теплопроводности. Если ваши тепловые экраны для батарей отопления – только из фольги, то она отдаст часть тепла стене. Поэтому нужно делать прослойку. Отражатели для батарей отопления может также быть сделан из рулонного пенопласта.

https://youtube.com/watch?v=3BaaUUG4JZE

Вся арматура для батареи отопления, комплектующие и дополнительные материалы– перемычка на радиаторе отопления, коллектор для радиаторного отопления, пробки для радиаторов отопления, испаритель на батарею отопления, вентилятор на батарею отопления, сушилка на радиатор отопления и многое другое – такие же неотъемлемые элементы системы отопления. Без них она не работала бы так эффективно.

Порядок монтажа

Работы по установке биметаллических батарей должны производиться в определенной последовательности:

• размечаем места для установки кронштейнов на стенке;
• кронштейны закрепляем дюбелями и цементным раствором (если речь идет о железобетонной или кирпичной стене) или двусторонним креплением (если это гипсокартонная перегородка);
• ставим батарею строго горизонтально на установленные уже кронштейны;

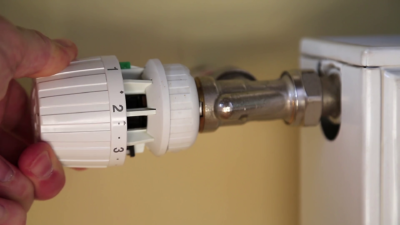

• подсоединяем радиатор к трубам, устанавливаем краник или термостатический клапан;
• ставим воздушный клапан вверху радиатора.

Обратите внимание! Воздушный клапан (лучше всего автомат) обязателен к установке, поскольку внутри устройства возникает небольшое образование газов

Проведение монтажа

Монтаж радиатора в квартире или в доме выполняют в такой последовательности:

1. Делают разметку своими руками и осуществляют монтаж крепления. Вторую процедуру выполняют по простой схеме: сверлят отверстия, вставляют дюбели, прикладывают кронштейны и фиксируют их шурупами. Если крепление является напольным, то его крепят к полу шурупами. Иногда его фиксируют и на нижней части стены.
2. Осуществляют монтаж комплектующих. Ставят устройство, которое отводит воздух. Оно может быть автоматическим и ручным. Его размещают своими руками на верхнем коллекторе напротив отверстия, к которому может подключаться вводная труба. На один из коллекторов ставят заглушку. Эти элементы устанавливают согласно схеме подключения батареи. Если диаметры коллекторов и труб являются разными, на свободные отверстия монтируют переходники.
3. Если система отопления квартиры является однотрубной, то надо провести монтаж байпаса — дополнительной трубы, которая соединяет вводную и выводную трубу. На концах байпаса нужно установить шаровые краны.
4. Выполняют монтаж регулирующей и запорной арматуры. Регулирующая арматура представляет собой вентиль с термоголовкой. На данном этапе вкручивают только вентиль. Его размещают на том отверстии, к которому будет подключаться вводная труба. Термоголовку откладывают в сторону. Если используется такой вентиль, на выводное отверстие ставят запорный вентиль. Заменой этой пары арматуры являются шаровые краны. Запорную арматуру монтируют так: штуцеры с американками вкручивают в отверстия радиатора, а основание фиксируют на трубах. Если трубы металлические, на резьбу наматывают паклю.
5. Навешивают радиатор на кронштейны. Перед этим процессом и во время него снимать защитную пленку с биметаллического устройства не требуется. Она будет защищать красоту изделия до тех пор, пока продолжаются все работы. Нужно разорвать пленку в тех местах, которые будут контактировать с креплением.
6. Подключают  входящую и выходящую трубу. Их подсоединяют в зависимости от выбранной схемы подключения. Процесс предусматривает приложение основания крана или вентиля к патрубку с американкой и затягивание американки своими руками. Подсоединение может быть другим, ведь американку имеет не каждая запорная арматура. Может быть так, что сначала к радиатору подключают запорную арматуру, а затем ее соединяют с трубами. При этом соединять могут обжимным методом, сваркой или под прессом.
7. Опрессовывают радиатор и всю схему отопительной системы. При этом вначале краны почти полностью закрывают. Далее постепенно открывают. Резкое открытие может вызвать гидроудар.

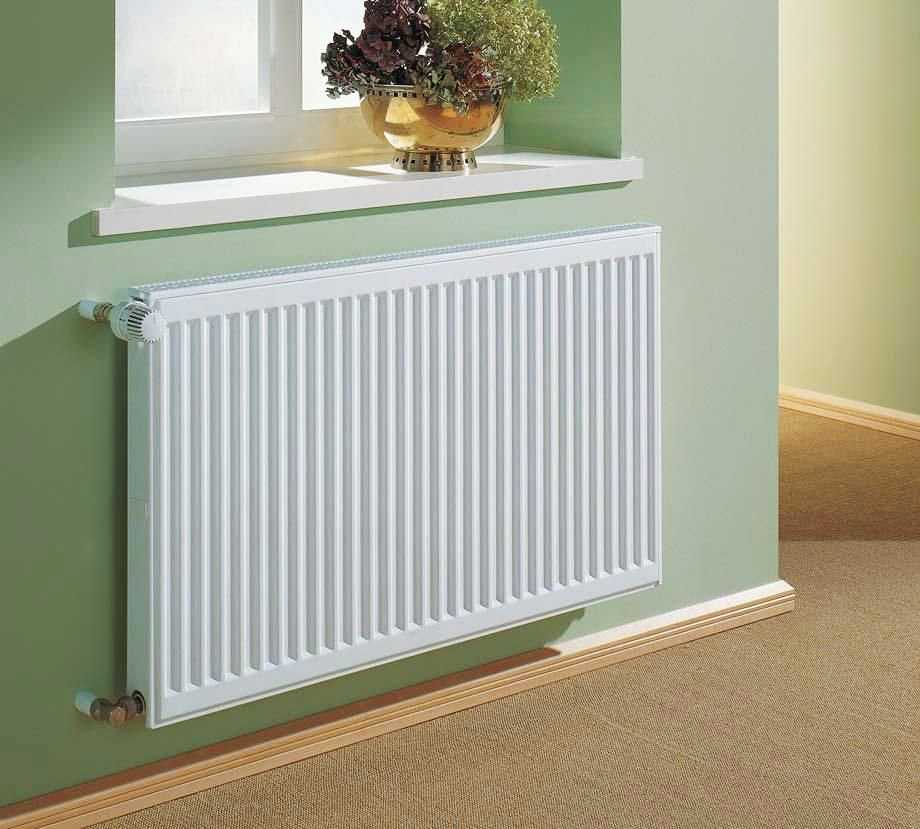

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.

Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм

Это важно учитывать при разметке перед установкой кронштейна.
Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
Количество крепежей должно выбираться в зависимости от числа секций

Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Установка биметаллических радиаторов

Для монтажа биметаллических радиаторов отопления понадобится такой инструмент, как перфоратор, углошлифовальная машина (болгарка), рулетка, гаечные ключи, карандаш и молоток. Перед проведением основных работ старый трубопровод необходимо очистить напором воды от накипи и скоплений загрязнений. После этого на подающем стояке устанавливают сетчатый фильтр для сбора частиц грязи в теплоносителе.

Монтаж биметаллических радиаторов отопления проходит в следующем порядке:

1. По габаритным размерам отопительного прибора делаем разметку на стене для закрепления кронштейнов.
2. По ранее обозначенным меткам при помощи перфоратора высверливаем отверстия и забиваем крепёжные детали.
3. Собираем секции радиатора, используя для этого гаечный ключ необходимого размера. Соединение секций проводится при помощи специальных деталей с левой и правой резьбой. Для качественного стыкования и предотвращения появления перекосов вращать нужно попеременно два таких элемента, в верхней и нижней частях радиатора.
4. Отопительные приборы навешиваем на ранее закреплённые крючки, их горизонтальное расположение повторно проверяется уровнем.
5. На следующем этапе работ производится соединение радиатора с подающим и обратным трубопроводами, при необходимости устанавливается запорный кран.
6. В верхней части радиатора рекомендовано установить кран Маевского. Эта небольшая деталь будет использоваться для стравливания излишков воздуха с системы.

После установки всех радиаторов систему заполняют водой и проверяют на герметичность.

Подключение биметаллических радиаторов

Существует несколько способов обвязки биметаллических радиаторов в системе отопления:

Наиболее эффективное диагональное подключение, о котором мы говорили выше, позволяет производить равномерный прогрев поверхности прибора, отдаёт максимальное количество тепла.

Боковой способ подключения при размещении подачи и обратки с одной стороны эффективен для габаритных радиаторов с количеством не менее 12 секции.

Верхний и нижний способы подключения используются достаточно редко в виду небольшой теплоотдачи. Минимальное количество тепла получают при подсоединении к отопительному прибору одной трубы, но указанный метод сейчас почти не используется.

https://www.youtube.com/embed

https://www.youtube.com/embed

(Visited 520 times, 106 visits today)

Если требуется демонтаж

Замена батареи отопления в квартире начинается с демонтажа существующей. Он выполняется с соблюдением всех правил безопасности, так как работа осуществляется опасным электроинструментом. Болгаркой отопительный стояк обрезается в двух местах – под потолком и возле пола

Важно оставить достаточный запас трубы для нарезки резьбы – на неё накручивается специальный переход с полипропиленовой муфтой

Когда демонтаж завершен полностью, вместе с частью стояка убрана и чугунная батарея – приступают к установке нового радиатора отопления. Весь процесс начинается с разметки стены, на которой будет повешен радиатор.

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние предназначены только для поддержки вертикальности. Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Установка биметаллических радиаторов своими руками

Обновление системы отопления в как в частном доме, так и в собственной квартире невозможно без замены старых чугунных батарей на более практичные и современные устройства.

Одним из удачных решений считается установка биметаллических радиаторов своими руками. Их аккуратный внешний вид впишется в любой интерьер, а высокие показатели теплоотдачи принесут долгожданную атмосферу уюта.

Схема подобной системы отопления довольно проста: конструкция состоит из самих радиаторов и примыкающих к ним стальных труб, участки соединений которых обрабатываются посредством точечной сварки.

Монтаж биметаллических радиаторов отопления не требует больших разрушений и проводится достаточно аккуратно.

Основные правила по установке биметаллических радиаторов в доме

Любое неумелое вмешательство в систему отопления может пагубным образом сказаться на ее дальнейшей работе и качестве обогрева помещений.

Поэтому перед выполнением основных этапов работ, необходимо ознакомиться с рядом правил и придерживаться их в дальнейшем.

Что же необходимо запомнить начинающему умельцу, решившему установить биметаллический радиатор своими руками?

• Оптимальное расстояние от пола до нижней части радиатора составляет не менее 60-70 мм и не более 100-120 мм для поддержания высокого уровня теплообмена;
• Верхняя часть радиатора должна быть расположена на расстоянии в 50-60 мм от края подоконника, в целях улучшения конвекции и облегчения процесса установки оборудования;
• Радиатор рекомендуется располагать по центру окна;
• Оборудование устанавливается в строго горизонтальном положении;
• Обогревательные элементы следует устанавливать на одном уровне в пределах каждого помещения.

Установленный биметаллический радиатор запрещается обрабатывать металлическими покрытиями, так как дополнительной слой краски может нарушить работу термостата и снизить показатели теплообмена в среднем на 10%.

Кроме того, для очистки устройства нельзя применять абразивные вещества.

Как установить биметаллический радиатор

Замену старых батарей на новые биметаллические устройства можно провести собственными силами при наличии достаточных для данной работы знаний.

Монтаж системы отопления проводится в несколько этапов.

Во первых, мастер должен демонтировать старые радиаторы отопления и тщательно подготовить рабочую зону: наметить место под установку нового отопительного прибора и сверление отверстий под кронштейны.

Опорную деталь закрепляют на стене при помощи дюбелей либо заделывают цементным раствором.

Далее необходимо аккуратно установить корпус радиатора на кронштейны, пропустив крюки между секциями устройства — горизонтальными коллекторами.

На этом установка биметаллического радиатора еще не завершена.

Оборудование оснащают запорной арматурой и перемычкой, а затем монтируют трубопроводы системы отопления.

Каждый радиатор в обязательном порядке оснащается воздушным клапаном. Данная деталь необходима для выведения лишнего воздушного наполнения из системы.

В процессе заполнения системы теплоносителем стабилизирующий кран должен быть закрыт на 2/3, чтобы не допустить гидравлический удар.

По окончанию монтажа биметаллического радиатора проводят первое испытание конструкции на прочность.

Не забудьте тщательно почистить радиатор и удалить с корпуса остатки пли и загрязнений.

По мере эксплуатации системы также необходимо соблюдать ряд правил и придерживаться некоторых рекомендаций:

• Очистку радиатора проводят 1-2 раза в год — в начале и в течении отопительного сезона;
• Полный слив теплоносителя из системы отопления допустим только на срок не более 2 недель;
• Запрещено резкое открытие запорной арматуры;
• Не допустимо окрашивание отверстия для выпуска воздуха;
• Некоторые системы отопления целесообразно оснащать специальными насосами или закрытыми расширительными баками.

Качественно выполненные работы по установке биметаллических радиаторов своими руками и успешно проведенные испытания станут залогом долгой и надежной работы всей отопительной системы.

Бытовые газовые баллоны, использующиеся для хранения пропана, широко применяются среди владельцев частных домов.

В первую очередь необходимо пробить канал для выведения труб дымохода и воздухопровода наружу. Его размеры должны полностью соответствовать диаметру устанавливаемой трубы

Утеплительный материал служит защитной прослойкой, которая предотвращает образование конденсата и замедляет процесс коррозии.

Процесс монтажа труб из полипропилена считается наиболее простым и доступным за счет чего многие хозяева выбирают именно этот вариант отопления.

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.

Материалы

При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.

Кроме самих радиаторов вам понадобятся:

• трубы, тройники, переходники и все, что с этим связано;
• обычные вентили или краны Маевского для развоздушивания батарей;
• кронштейны, на которые, собственно, и крепятся батареи;
• сгоны;
• запорные краны, можно взять шаровой вариант, он будет более надежным.

Инструменты

Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:

• ключи: газовый и разводной;
• уровень, линейка, рулетка;
• набор рожковых ключей;
• шуруповерт;
• динамометрический ключ;
• карандаш и гвоздик для разметки;
• перфоратор (дрель может не справиться с бетонной стеной).

Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет – белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батареи делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов – любую настенную батарею можно установить на пол

Выбор места для радиатора

Когда батарея монтируется под окном, при этом учитываются законы физики о циркуляции воздуха. Они утверждают, что холодный воздух опускается к полу, так как тяжелее теплого. Так и воздушный поток от окна первоначально опускается вниз, так как он холодный, но нагревшись, он же поднимается вверх. Чем больше окно, тем большее количество холодного воздуха от него исходит, а значит, потребуются усилия и увеличение энергозатрат для его нагрева.

Если обогреватель монтирован под окном, то холодный поток просто не успевает распространиться по комнате, так как встречается с горячим воздухом, исходящим от него

При этом важно, чтобы были соблюдены некоторые правила, которые особенно важны, когда производится установка биметаллических радиаторов отопления своими руками:

• Если в помещении несколько окон, то монтировать батареи придется под каждым из них. Это позволит снизить теплопотери и создаст правильную циркуляцию воздушного потока.
• Известно, что 2 радиатора с небольшим количеством секций обладают большей теплоотдачей, чем один с многочисленными элементами.
• Расстояние от стены до задней части радиатора должно быть не менее 3 см.
• Крепление биметаллических радиаторов к стене под окном должно соблюдать расстояние от него до пола и подоконника не менее 10 см.
• По бокам от радиатора должно быть достаточно места для свободного доступа к нему.

Люди бы были удивлены, если бы узнали, что отклонения в большую или меньшую сторону влияют на качество работы радиатора и количество вырабатываемого ими тепла.

Устанавливая кронштейны для батареи под подоконником, следует воспользоваться отвесом, чтобы обеспечить горизонтальность конструкции. Это обезопасит в дальнейшем систему от образования воздушных пробок.

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

1. Подготовку материалов и оборудования.
2. Расчет местоположения.
3. Установку кронштейнов.
4. Производство собственно монтажа.
5. Опайку или герметизацию места стыка.
6. Проверку системы.

Подготовительный этап

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка. При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

• Ключи.
• Пакля.
• Вентили.
• Сгоны.
• Муфты.
• Переходники.
• Кронштейны.
• Втулки.
• Ниппели.
• Уголки.

Если вы все-таки выбрали, например, чугунные батареи, вам наверняка придется докупить еще и краны Маевского и установить их своими руками. В биметаллических и алюминиевых секциях они уже встроены. Это приспособление позволяет стравливать лишний воздух из системы и сохранять ее функциональность, препятствуя завоздушиванию.
