Естественная циркуляция в системе отопления

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше

Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему. Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

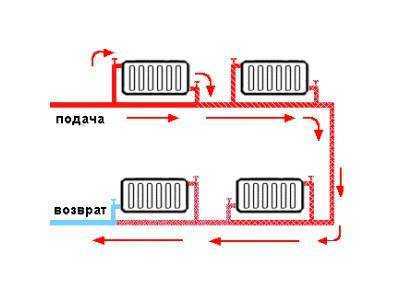

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

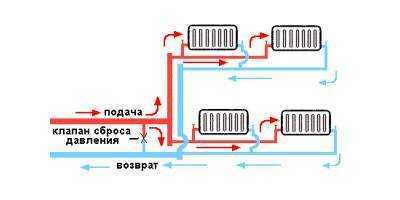

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Выбор оборудования

Выбор оборудования для самотечной системы отопления в двухэтажном доме и простом доме включает в себя: котел, трубы, батареи и радиаторы, расширительный бак, краны, клапаны и крепежи.

• Выбор котла отопления. Давайте вспомним, что электричества и газа нет, значит электрический и газовый котлы отсеялись сами собой. Следовательно, для самотечной системы самым подходящим будет твердотопливный котел, работа которого заключается в сгорании угля и дров. Такой котел позволяет системе быть независимой от электричества.
• Трубы. Про полипропиленовые трубы можете забыть сразу, ведь они расплавятся под воздействием кипятка. Следовательно, нужны металлические.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

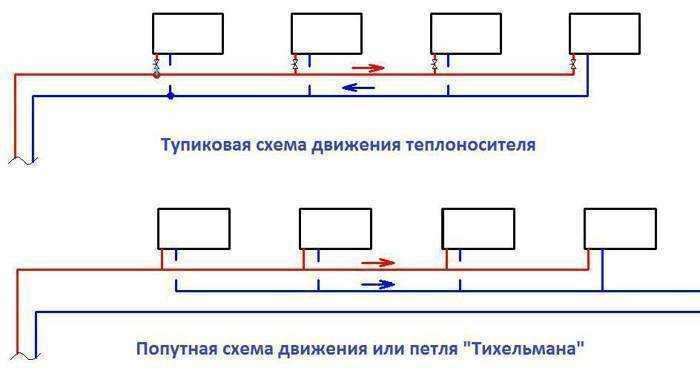

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

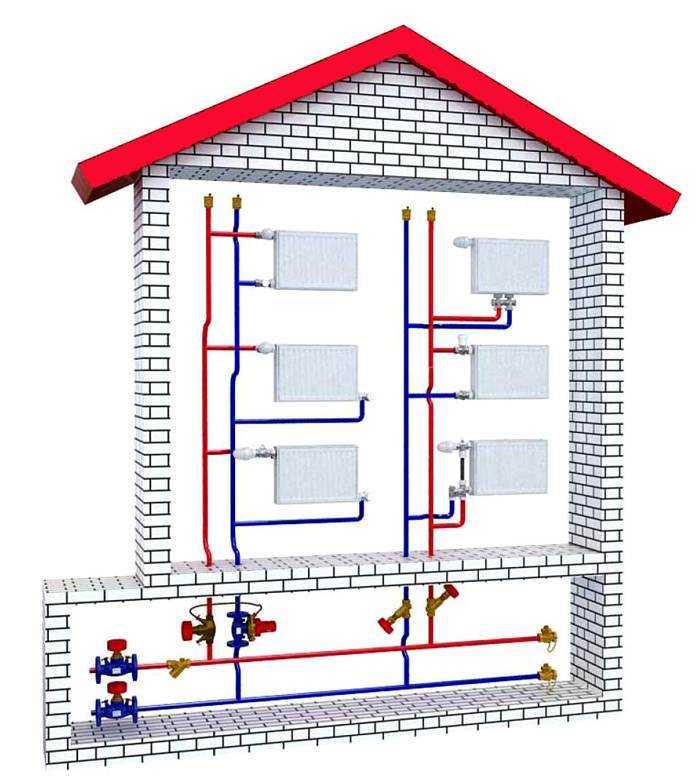

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности проектирования и монтажа

В основные узлы гравитационной системы входят:

• отопительный котел, в котором нагревается вода или антифриз;
• трубопровод (двойной или одинарный);
• батареи отопления;
• расширительный бак.

При проектировании, а также непосредственно при монтаже системы очень важно соблюсти одно обязательное условие: труба, по которой будет двигаться теплоноситель, должна быть под уклоном в сторону котла отопления. Уклон должен быть не менее 0,005 м. на один метр погонный трубы

на один метр погонный трубы.

В общем, если котел и радиатор расположены на одном этаже, то вход в радиатор трубы должен быть немного выше.

Схема гравитационной системы с уклоном труб

Наличие этого уклона объясняется следующими факторами:

• по наклонной трубе холодный теплоноситель быстрее будет поступать в котел;
• наличие уклона также необходимо для того, чтобы появившиеся в процессе нагрева теплоносителя пузырьки воздуха эффективнее поднимались в расширительный бак, из которого они испаряются в атмосферу.

Расширительный бак создает дополнительное давление, которое благотворно сказывается на скорости передвижения воды по трубам.

Скорость движения рабочей жидкости напрямую зависит от разницы таких величин, как масса, плотность и объем теплоносителя в холодном и горячем состоянии. На скорость перемещения потока также влияет и уровень расположения радиаторов относительно котла.

Гравитационное давление в системе отопления в некоторой степени расходуется на то, чтобы преодолеть сопротивление трубопровода. В качестве дополнительных препятствий выступают повороты и разветвления в системе, дополнительные радиаторы.

Поэтому для максимального обогрева помещения при проектировании гравитационной системы нужно следить за тем, чтобы подобных препятствий было как можно меньше.

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — горячие стояки; 5 — обратные стояки; 6 — обратная магистраль; 7 — расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) — в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

Функционирование самотечной системы

Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:

• нет потребности в покупке дорогостоящего оснащения;
• энергонезависимость (подбирается соответствующий котельный агрегат);
• монтаж легко осуществить собственными руками;
• нетребовательность в обслуживании.

Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.

В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм. а в трубопроводе двухэтажного дома – не превысит 1 атм.

Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.

К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.

Отопительная самотечная система способна функционировать в комплексе:

• С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
• С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.
