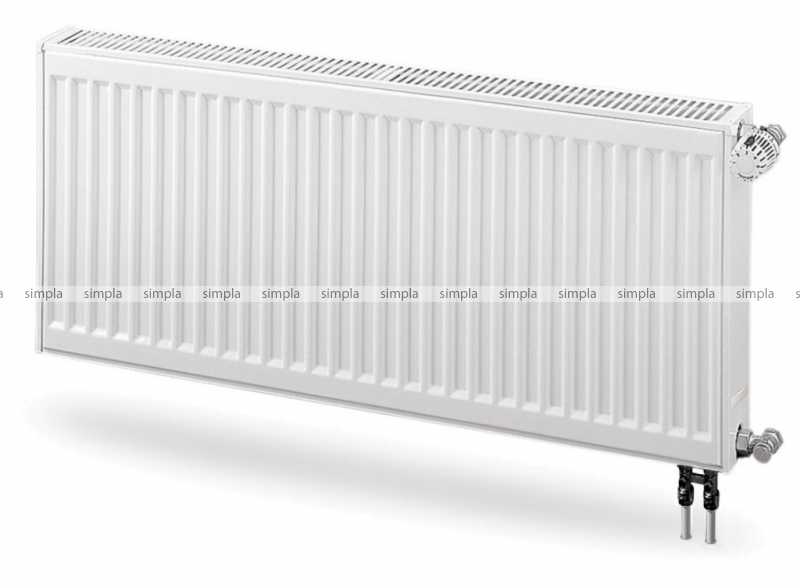

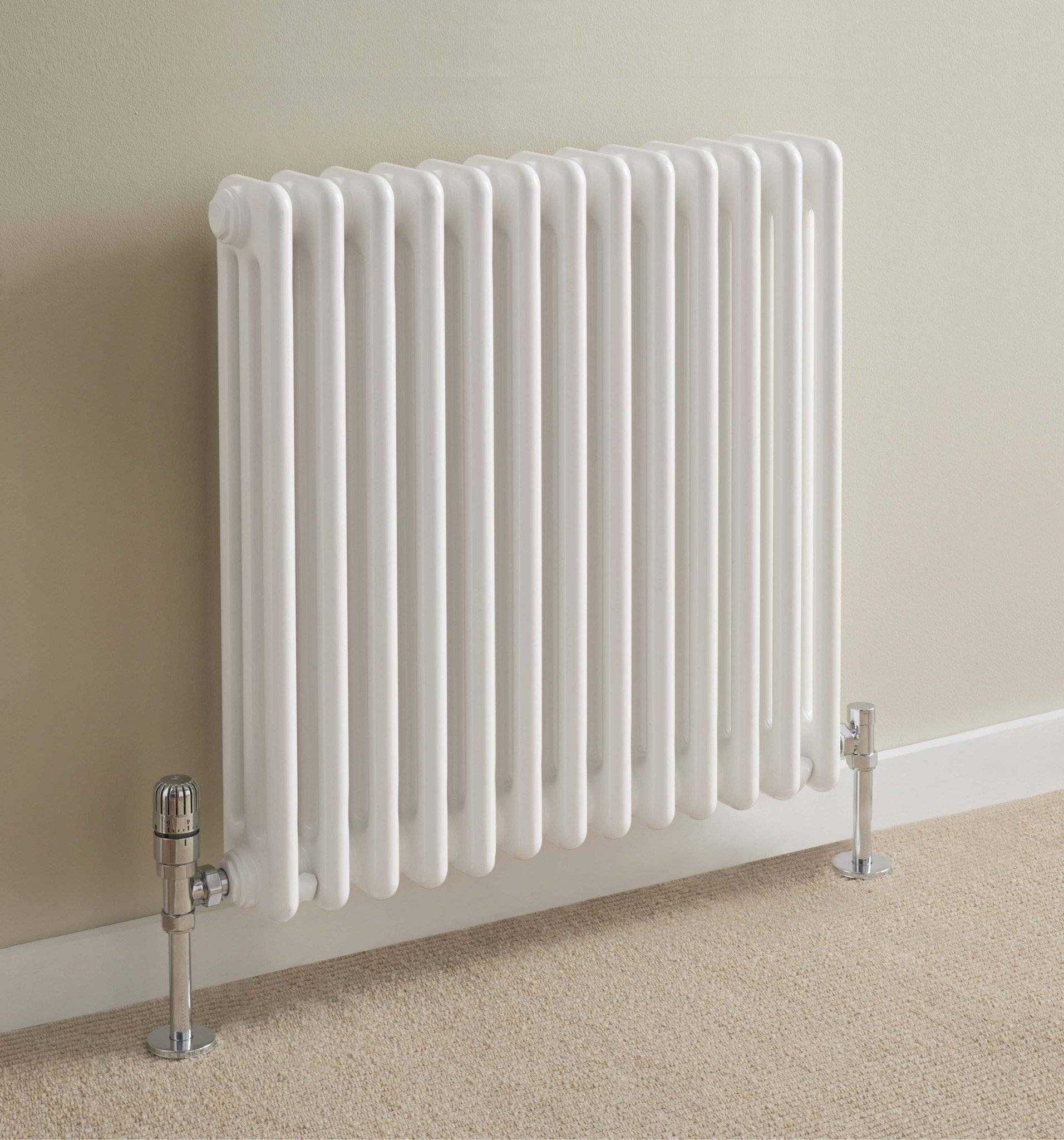

Радиаторы отопления с нижним подключением

Как производится сборка панельных радиаторов

Большинство радиаторов можно установить, не снимая их с заводской упаковки. Повесив на стену, они должны оставаться в них. Благодаря этому они не будут повреждены и загрязнены.

Однако, если вы не хотите решаться на такое решение, следует оставить трубы с большим количеством запасных в месте установки радиаторов. Их будет намного легче отрезать по длине, чем потом удлинить.

При установке радиаторов обязательно проверяйте количество соединительных патрубков на радиаторе. Некоторые модели имеют пустые форсунки, а некоторые защищены от загрязнения пластиковыми заглушками.
К сожалению, перед заливкой установки водой необходимо заменить их на металлические, потому что они негерметичны. Если радиатор оборудован вентиляционным отверстием, повесьте его так, чтобы соединение с вентиляционным отверстием было немного выше.
Радиаторы всегда вешают под прямым углом, а не горизонтально. Тогда можно будет эффективно удалить любые пузырьки воздуха.

Также следует помнить, что радиаторы нельзя накрывать, а можно выбрать ажурную крышку. В последнем случае следует использовать термостатическую головку с выносным датчиком. В противном случае температура, измеренная датчиком, будет выше, чем фактическая температура в комнате, и в результате комната будет недогреваться.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
устанавливается байпас (если он предусмотрен) и насос;
проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

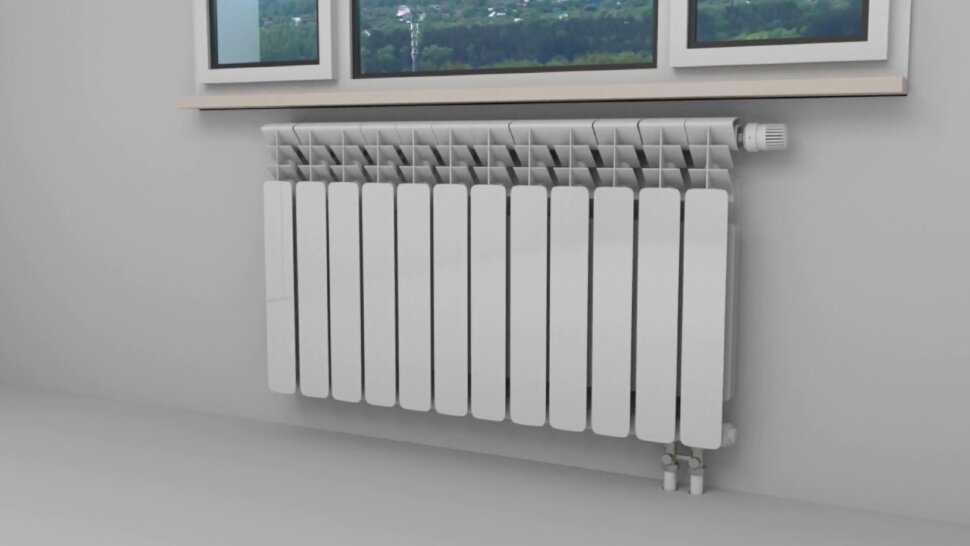

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

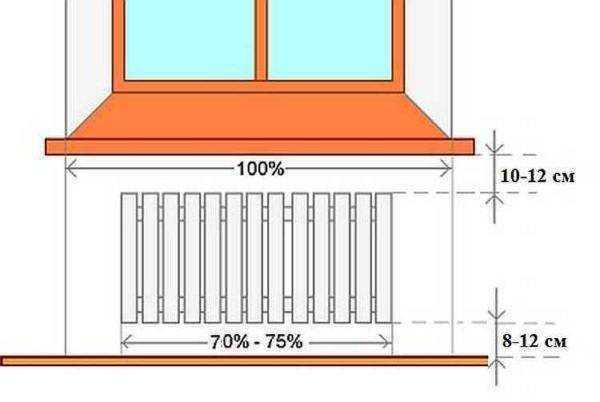

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Виды схем отопления: в чем их различие?

Наиболее популярны две схемы: однотрубная и двухтрубная с разными типами разводки.

Однотрубная схема отопления одноэтажного дома

Однотрубная схема отопления

Данный вид схемы является наиболее простым и доступным. Теплоносителем является вода, а ее движение по трубам обеспечивается с помощью естественной циркуляции. В данном случае следует использовать трубы с достаточно большим диаметром. Для улучшения результата работы и используя более компактный трубопровод (в диаметре), можно применить специальный циркуляционный насос. Это необходимо в случае недвижимости с большой площадью.

Вода, нагреваемая в котле, поступает в трубопровод для дальнейшего попадания в радиаторы. Именно здесь она постепенно остывает, отдавая свое тепло, и возвращается тем же путем.

В самой верхней точке, которая в большинстве случаев находится в чердачном помещении, монтируется расширительный бак. Данная отопительная система без преувеличения может считаться самой простой и экономичной, среди остальных типов.

К недостаткам системы можно отнести два фактора:

Температура радиаторной батареи, которая ближе находится к котлу, будет выше, чем у отдаленных отопительных приборов. Вода на своем пути остывает и каждой последующей батареи отдает меньшее количество тепла.
Нельзя контролировать работу отдельно взятой радиаторной батареи. При поломке элемента отопления будет отключаться вся система.

Такая схема отопления одноэтажного дома имеет свои преимущества:

Экономный вариант отопления;
Быстрый и простой монтаж, возможно выполнение своими руками;
Все тепло тратится на обогрев дома, потери его исключены;
При неисправности насоса, циркуляция может происходить естественным путем.

Двухтрубная схема отопления одноэтажного дома

Система достаточно активно используется в частных домах любой этажности. Ее характерными особенностями являются разделение контура теплоносителя и равномерный обогрев всей площади. Через подающую трубу проходит вода или другой теплоноситель из котла в радиаторные батареи, систему «теплый пол» или для хозяйственных нужд. А после остывания она возвращается обратно в котел, но уже по другой трубе.

Двухтрубная система отопления одноэтажного дома обладает такими положительными сторонами:

Возможность регулирования работы элементов отопления;
Эффективность работы в любых частных домах, которые относятся к малоэтажному строительству;
При поломке одного радиатора не нужно отключать всю систему;
Можно получать горячую воду для своих нужд.

Из недостатков стоит выделить большое количество труб, которые не придают дизайну эстетичности, а напротив, снижают ее. Кроме того двухтрубная схема отопления одноэтажного дома требует более сложного процесса монтажа, приобретение большего количество материалов и оборудования.

Какую схему выбрать?

Принцип работы двухтрубной и однотрубной системы

Выбор схемы отопления частного одноэтажного дома может основываться на разных факторах, которые зависят от каждой конкретной ситуации. Но среди общих критериев можно выделить жилую площадь дома, особенности материалов, которые использовались при его постройке, а также тип проживания (постоянный или сезонный). Немаловажную роль играет степень автономности системы. Следует учесть, от какого внешнего подключения будет работать вся система, наличие коммуникаций и прочие факторы.

Считается, что оптимальная схема отопления одноэтажного дома – это двухтрубная система горизонтального типа. Она позволит равномерно распределить все тепло в доме и создать оптимальные температурные показатели.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

Невысокая стоимость и материалоемкость.
Относительная простота монтажа.
Совместимость с системой теплых полов и радиаторов различных видов.
Возможность установки в помещениях с различной планировкой.
Эстетичный вид за счет использование только одной трубы.

Минусы:

Сложность проведения гидро- и теплорасчета.
Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
Высокий уровень теплопотерь.
Необходимо повышенное давление носителя тепла.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

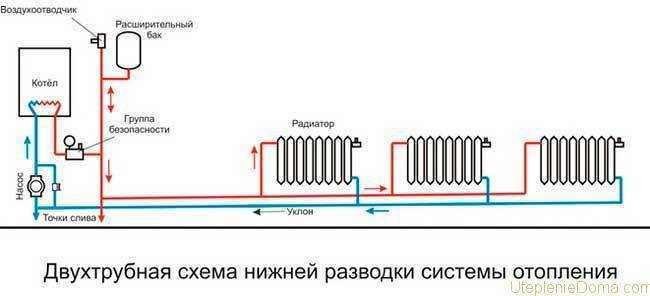

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

Возможность использования автоматических регуляторов температуры.
Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

Более высокая стоимость работ по установке.
Более длительный срок монтажа по сравнению с однотрубным типом разводки.

На схеме пример двухтрубной разводки отопления

Циркуляция

Теплоноситель отопительной системы – вода — может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.

Естественная циркуляция

Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.

Методики для принудительной циркуляции

Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:

односторонняя;
сидельная;
диагональная;
нижняя.

Первый тип

Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.

Сидельное

Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

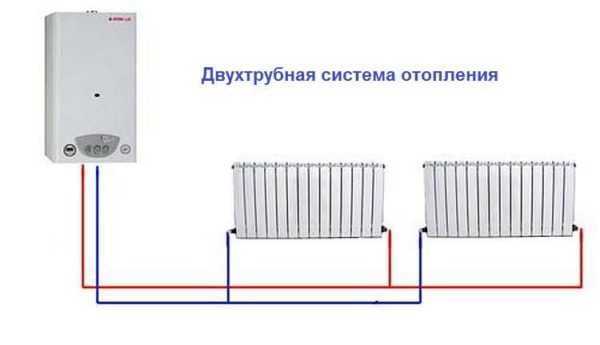

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Место интеграции радиатора

Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.

Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.

Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.

Радиаторы расположены правильно в следующих случаях:

устройства находятся на расстоянии 100 мм от нижней линии подоконника;
расстояние до пола – 120 мм;
расстояние до стен – 20 мм.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.

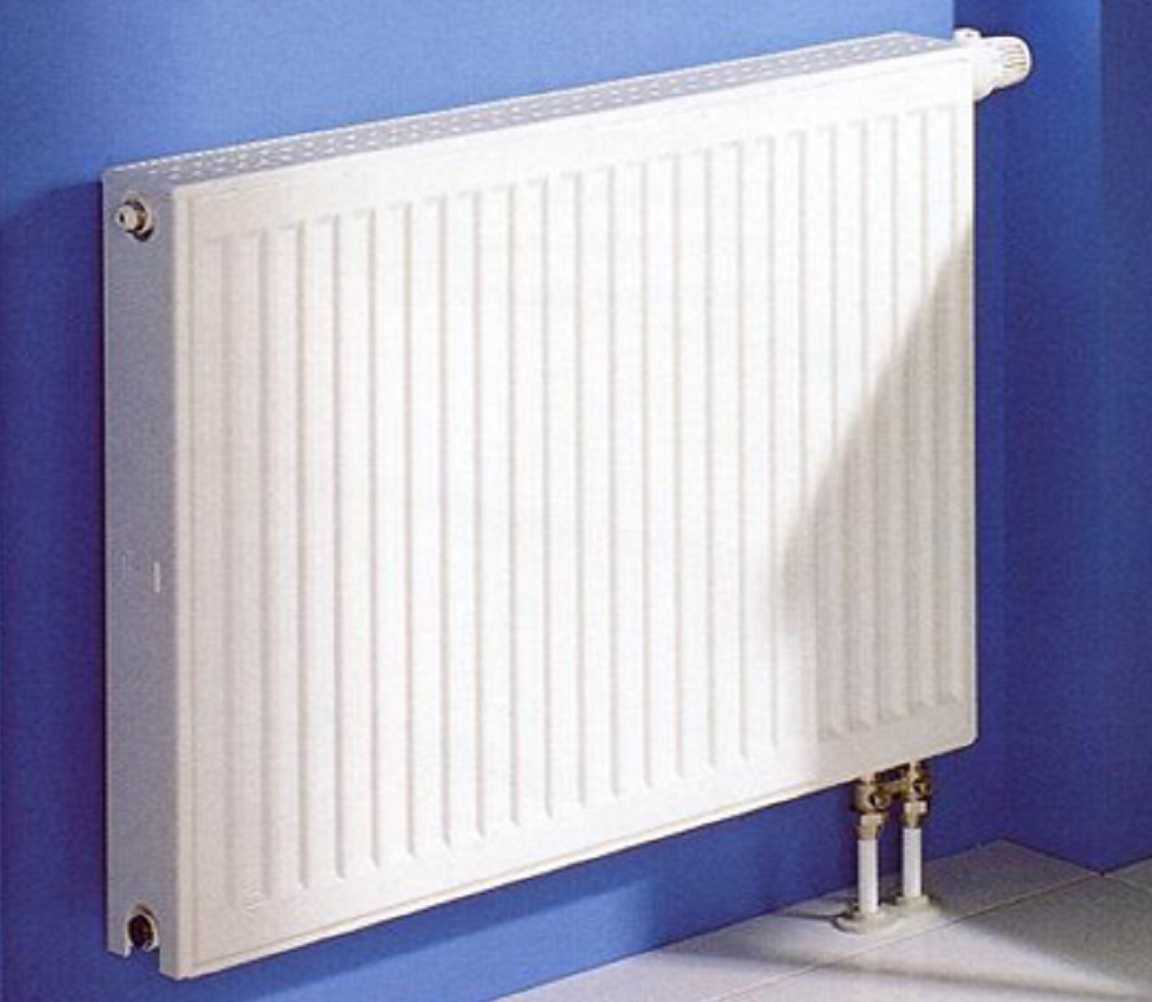

Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

Не учтено место для установки регулировочных кранов.
Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

Допускается применение труб малого диаметра.
Магистраль устанавливают в любом положении, вертикально или горизонтально.
Требуется меньший объем теплоносителя.

Подключение батарей трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.

Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.

Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.

Однотрубная схема

По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.

Скажем прямо — эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток — невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой

Вот почему так важно правильно рассчитать данный показатель

Двухтрубная схема

В этой схеме присутствует два контура — подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.

Немаловажный момент — с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

Критерии выбора радиаторов отопления

Основные показатели, характеризующие работу отопительного прибора:

теплоотдача, которая показывает, сколько тепла отдает одна секция. Зная этот показатель для каждой отдельной секции и площадь помещения, можно рассчитать необходимое количество секций в радиаторе. Самое большое достоинство алюминия – высокая теплопроводность. Теплоотдача одного радиатора отопления из этого металла может достигать 200 кВт, если, конечно, конструкция удачная и правильно собраны радиаторы в отопительной системе; рабочее давление. Этот параметр характеризует прочность радиатора отопления. В любой принудительной системе отопления поддерживается давление, под которым подается теплоноситель. В период запуска системы давление в ней, как правило, повышается, а если нарушаются правила эксплуатации сетей, то оно может подскочить и до 20 кгс/см². Поэтому радиатор должен выдерживать давление, превышающее обычное рабочее давление в системе хотя бы втрое. Например, в многоэтажных жилых домах теплоноситель подается под давлением 5 кгс/см², а основная масса современных радиаторов рассчитывается на 16 кгс/см²; максимальная температура. Система отопления обычно рассчитывается на 95° С в отопительный период

Верится с трудом, конечно, но бывают моменты, когда температура теплоносителя достигает точки кипения и очень важно, чтобы материал и самого радиатора, и стыков с запорной арматурой и трубами выдерживал высокие температуры; тип теплоносителя. Поскольку в системах центрального отопления в теплоноситель добавляются различные химические компоненты, которые ускоряют коррозионные процессы в материалах, то важна устойчивость металлов именно к химической коррозии

Алюминий чувствителен к химическому составу теплоносителя и неустойчив к гидроударам, поэтому специалисты советуют устанавливать алюминиевые радиаторы только в индивидуальных домах

В индивидуальном доме прочностные характеристики и коррозионная стойкость отходят на второй план. Как правило, владельцы частных домовладений контролируют и проектирование и работу отопительной системы, химические компоненты в теплоноситель не добавляются. Обычно в частных домах высотой не больше трех этажей, рабочее давление в отопительной системе 2 кгс/см² (2 атм.), а температура жидкости — 80 °С. Поэтому здесь на первый план выходят другие характеристики:

размеры и их разнообразие. Мощность радиатора зависит от площади поверхности, отдающей тепло. Алюминиевые радиаторы могут быть маленькими и большими. Диапазон типоразмеров велик, некоторые модели выпускают радиаторы высотой два метра;
маленький вес. Алюминий – металл достаточно легкий, секции весом 1,5 кг легко транспортировать и монтировать даже в одиночку;
маленький объем внутренней полости. От количества теплоносителя в радиаторе зависит скорость прогрева прибора, а, значит, чем меньше объем жидкости, тем быстрее она прогревается, тем ниже инерционность системы в целом и дешевле отопление.

И важна эстетика, ведь обычно радиатор находится на виду. Да, его можно закрыть экраном, но в таком случае уменьшается теплоотдача отопительного прибора, то есть не выдерживается главный показатель работы системы. Алюминий хорошо поддается обработке без снижения качества, поэтому радиаторы из него красивы, привлекательно выглядят и не требуют декорирования.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
