Самотечная система отопления и схема ее реализации
До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.
Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.
В домах большей этажности самотечная система отопления не используется.
Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).
Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.
Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.
Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.
Общие советы по подключению радиатора
На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.
Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.
При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.
Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.
Где лучше устанавливать радиатор?
Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.
Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.
Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться
Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет
В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:
- от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
- от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
- от задней стенки радиатора до стены должно быть не менее 2 см.
Разновидности способов подсоединения теплообменников
Когда выбран оптимальный вариант монтажа системы отопления, а также установлены радиаторы, нужно определиться с тем, как в батареи подавать теплоноситель. Для этого имеются разные варианты:
В зависимости от мест подсоединения подачи и обратки, различают подсоединения таких видов:
В зависимости от варианта выбранной системы (однотрубная или двухтрубная), подключение будет иметь не только различную конструкцию. Это также отразится на эффективности функционирования радиаторов и всей системы отопления в целом.
Нижнее подсоединение
Нижний способ подсоединения зависит от типа используемого радиатора. Такие изделия имеют в нижней части соответствующие отверстия, в которые поступает теплоноситель и выходит. К какому отверстию подсоединять подачу, а куда обратку, обязательно указывается в инструкции к радиатору.
С нижней подачей подключаются радиаторы, как к однотрубной, так и двухтрубной системе.
Боковой способ подсоединения
Теплообменники с боковым способом подсоединения являются наиболее распространёнными, так как позволяют делать врезку в батарею с любой стороны. Установка таких батарей позволяет экономить на материале, а также примерять различные варианты.
Оптимальный вариант — это боковое подключение, выполняемое по двух- и однотрубной схеме.
Боковые радиаторы подсоединяются тремя способами: диагональным, боковым и нижним.
Какие виды отопительных систем бывают?
Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.
Однотрубное отопление
Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.
Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

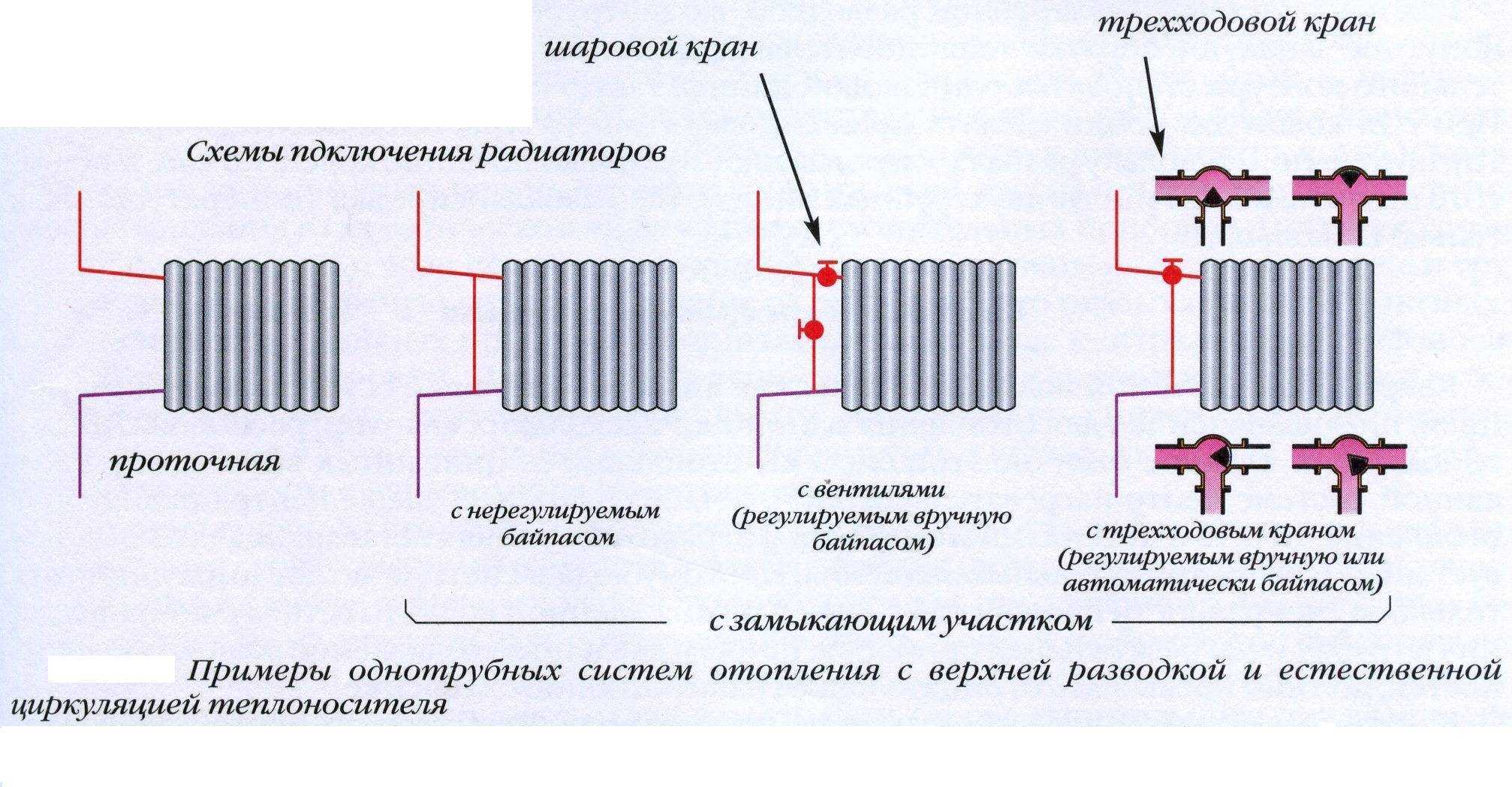

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной
Двухтрубное отопление
Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе
Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.
Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85
Варианты отопительных систем
Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.
Это:
- Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
- Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.
Одноконтурная система отопления
Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.
Схематично устройство такого типа простое:
- В верхний вход радиатора подключают трубу, идущую от котла (подача).
- К нижнему присоединяют отвод охлажденного теплоносителя (обратка).
Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.
Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.
Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).
Двухконтурная система
При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.
Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.
Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.
Узел нижнего подключения радиатора — преимущества использования
Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов — благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:
Экономия трубных материалов и отводов — в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
Запорно регулирующая арматура (краны шаровые или вентили) в «бинокле» позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

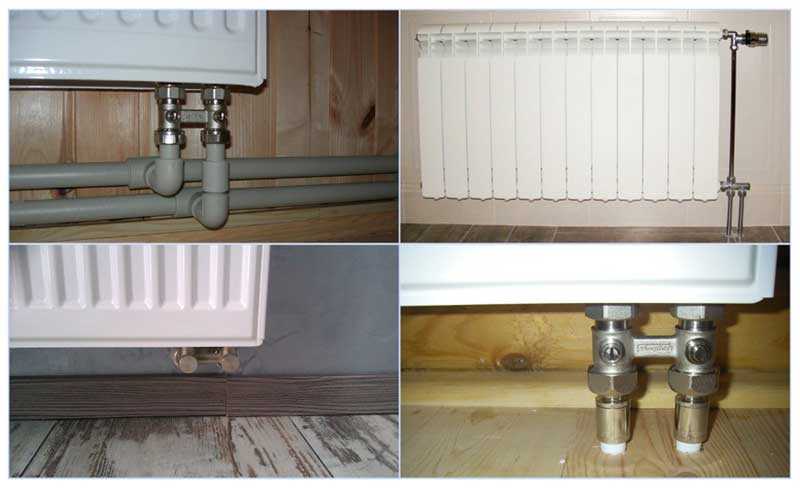

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги
Основные достоинства нижней подводки
Несомненно, дизайн интерьера жилых помещений в загородных домах улучшается после возможности скрыть коммуникации частных домов под пол. Трубы, точащие сбоку и сверху, не придают эстетики, но когда не было выбора в способе подводки, приходилось соглашаться с данным инженерным решением.
Нижняя подача осуществляется под небольшим напором – горячая вода подается с одной стороны радиатора, и выходит на обратку с другой нижней точки, уже слегка охлажденной. В какой-то мере, когда теплоноситель проходит под отделочными материалами, он отдает часть тепла. Но это делает полы теплее, потоки воздуха более равномерно обогревают помещение.
Возможно, при таком способе комната обогревается медленнее, зато дольше держит температуру. Эффективность подобного способа отопления довольно высока, снижается она только по 2-м причинам:
- засорение трубы;
- завоздушивание части радиатора по стояку – в случае, когда нарушена горизонталь.
Даже после небольшого снижения КПД подобных систем отопления данный способ обеспечения циркуляции дает вполне достойное прогревание отопительных приборов. Необходимо учитывать все слабые стороны системы, но после прочистки эффективность всегда повышается.
Напомним, какой интервал обязательно выдерживать при установке радиаторов, согласно современным требованиям:
- от подоконника до радиатора – порядка 10-15 см;
- от пола до радиатора – не менее 10 см;
- от стены до задней поверхности радиатора – от 5 см.

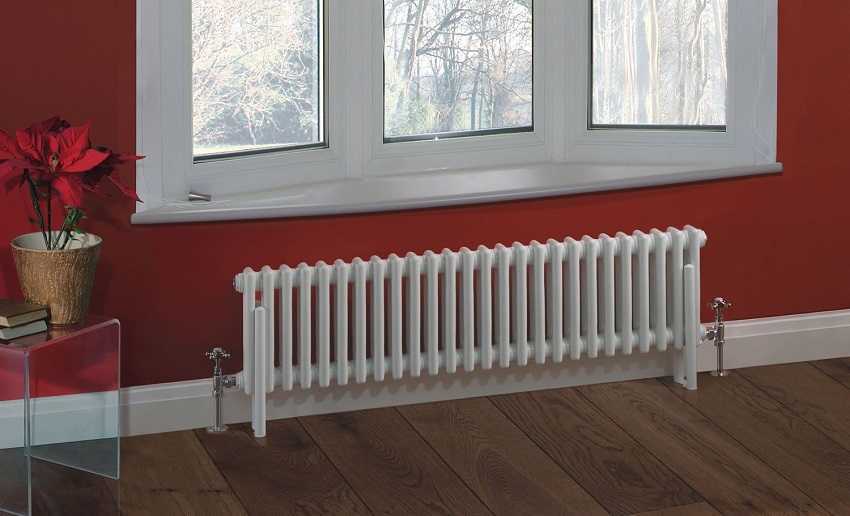

Согласно требованиям к установке, радиатор устанавливается на определенном расстоянии от окна
Теплый поток – прежде всего, завеса, барьер или своеобразный щит, получаемый естественным путем от соприкосновения с работающим должным образом отопительным прибором. Этим обусловлены требования по установке радиаторов в тех местах, где будут смешиваться холодные и теплые массы воздуха.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

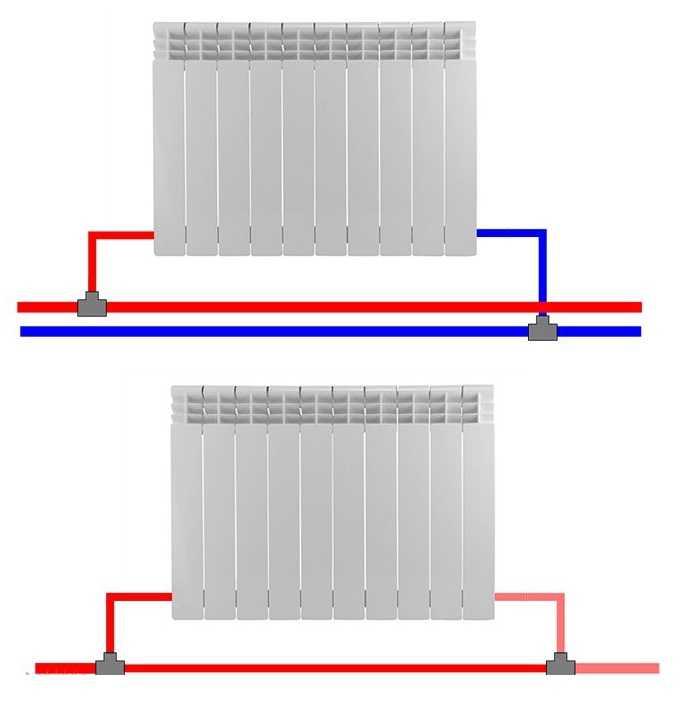

Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Как вам статья?
Мне нравитсяНе нравится
Боковое или одностороннее подключение батарей
Применяется схема в системах с одно- и двухтрубным методиками соединения. Такой вариант в народе ещё называют «односторонним» способом. Особенность такого подсоединения заключается в том, что подающая и обратная труба подсоединяется к батарее с одной стороны.
Сфера применения такого варианта подсоединения: многоэтажные дома, когда идет вертикальная подача теплоносителя. Только при подключении таким способом нужно устанавливать перемычку, называемой байпасом.
Востребованы такие схемы подсоединения в частных домах очень редко. Эффективен такой вариант, когда система имеет небольшую протяжённость, и контур включает в себя теплообменники с количеством секций не более 8-10 штук. Если подключать батареи в большом количестве по такому варианту, то будут потери тепла.
