Пошаговая инструкция для строительства своими руками русской печи

Инструменты и материалы для кладки русской печи с лежанкой и плитой

Перед тем, как приступать к работе, следует приготовить конструктивные элементы, наличие которых предусматривает ранее оформленная схема русской печи с лежанкой. При стандартной конструкции агрегата этот список включает:

• чугунную плиту с 2 или 4 конфорками;
• дверцу для топочного проёма (14*25 см);
• дверцу для проёма поддувальной камеры (13*13 см);
• колосниковую решётку (26*28 см);
• 2 регулировочные задвижки (24*26 см);
• дверцу с технологическим отверстием для вьюшки (не менее 22*22 см);
• стальной бак для воды (40*26*28 см)
• мягкую проволоку для обвязки;
• обрезки угловой, кровельной или листовой стали.

Что касается инструмента, для строительства печи своими руками понадобятся:

• ведро;
• лопата;
• черпак;
• ёмкости для приготовления глины и строительного раствора;
• уровень и отвес;
• кельма (мастерок);
• молоток;
• мочальная кисть.

Для возведения отопительного агрегата средних размеров понадобится 1500-2000 шт керамического кирпича, а также глина и песок для строительной смеси общим объёмом не менее 100 вёдер.

Возводим русскую печку своими руками

Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?

Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.

Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.

Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.

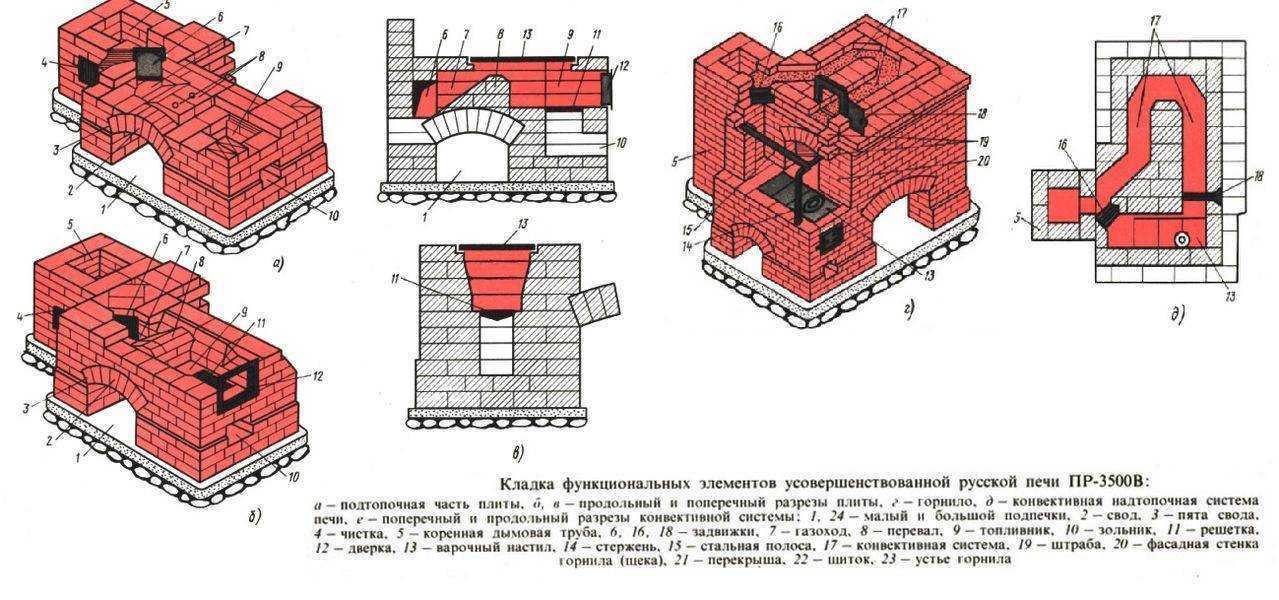

Итак, схема кладки русской печи своими руками.

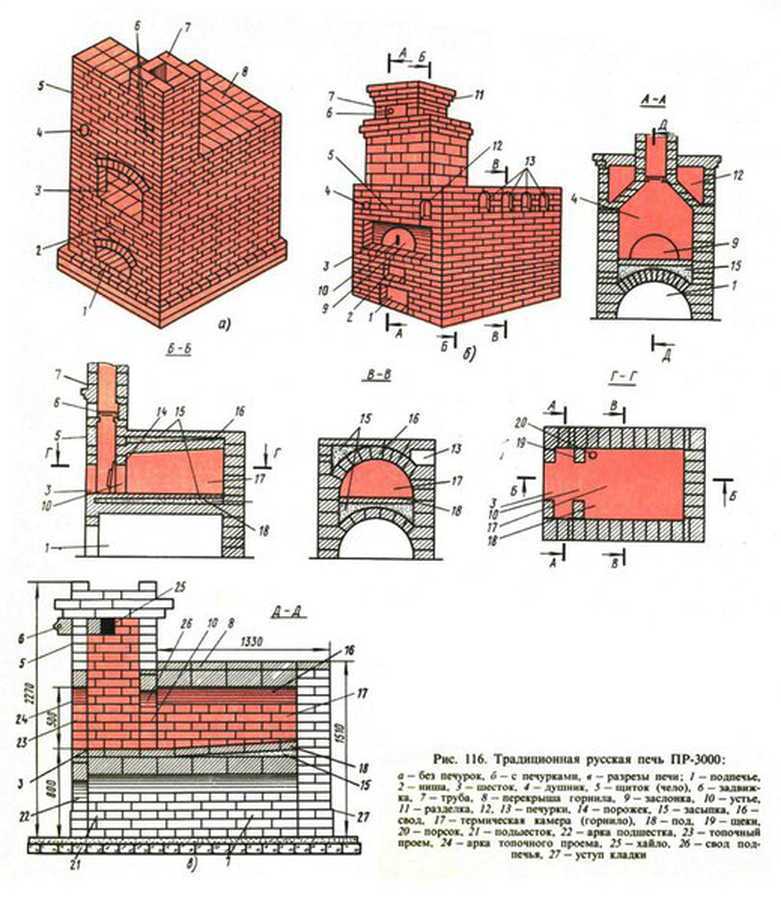

Порядовка русской печки

Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:

• Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
• В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
• Первые три ряда обязательно проверяются правилом по диагоналям.
• В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
• При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
• Запомните, что свод собирается только перевязанными швами.

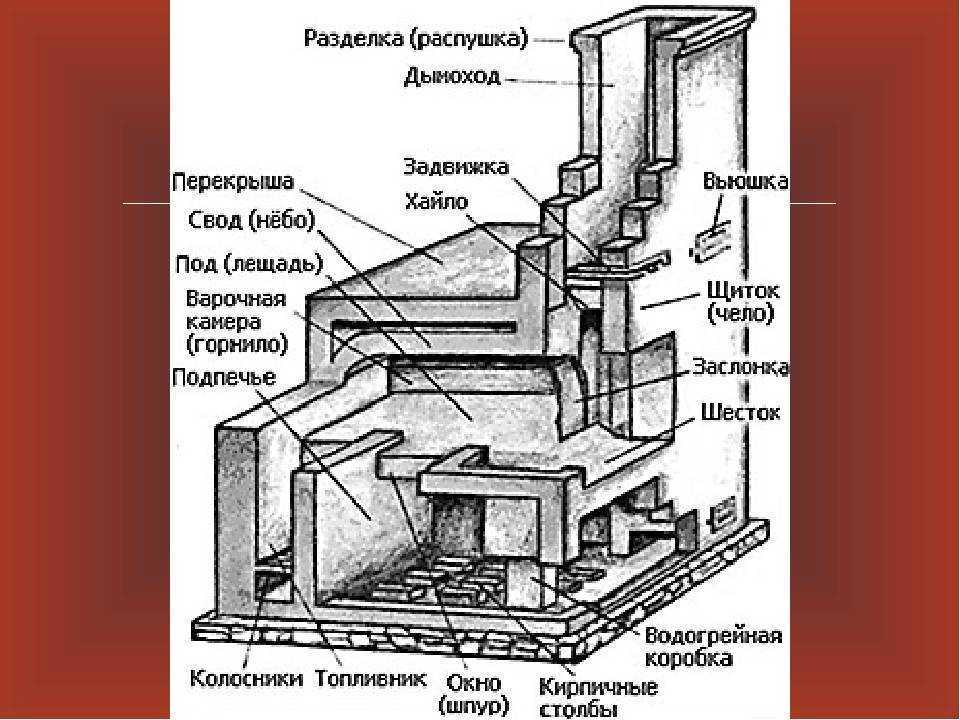

Схема, как работает русская печь

Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.

Не забудьте оценить статью:

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

Огнеупорный кирпич 1100 шт.

Дверки, колосниковая решетка, чугунная плита, ревизия. Расходные материалы — вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши. Глиняный раствор — лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

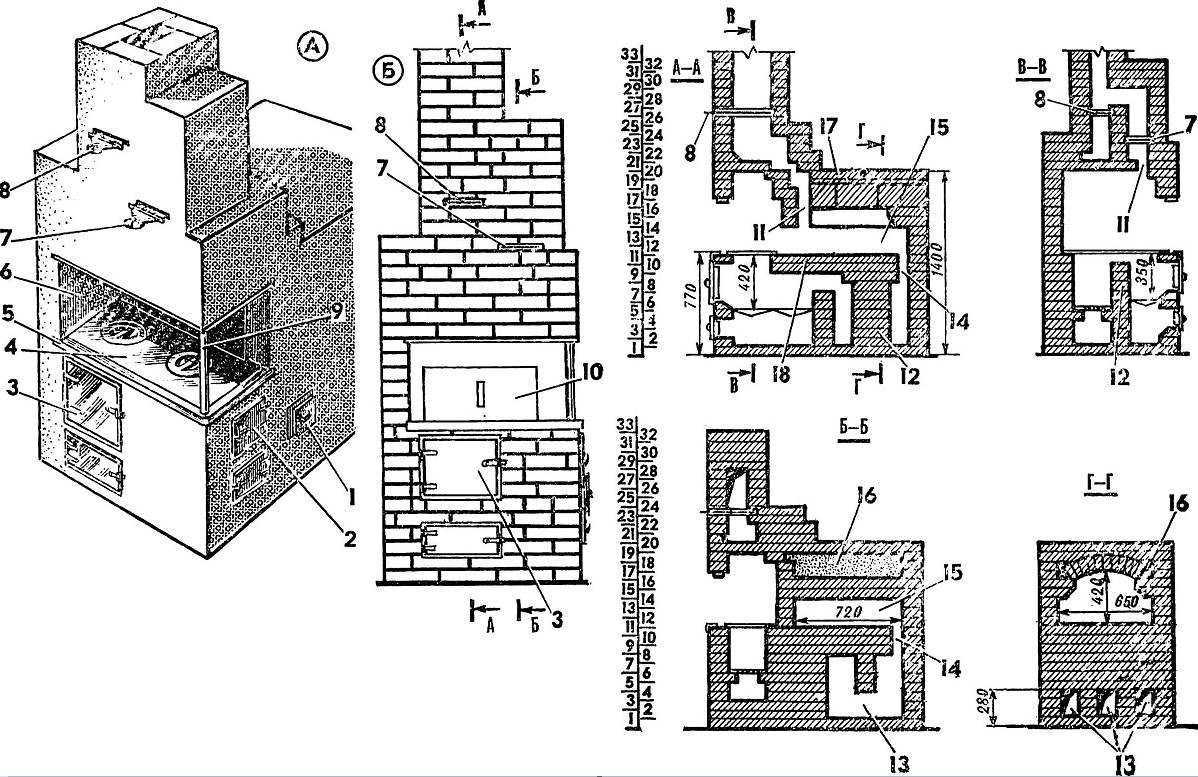

Схема кладки печи с лежанкой

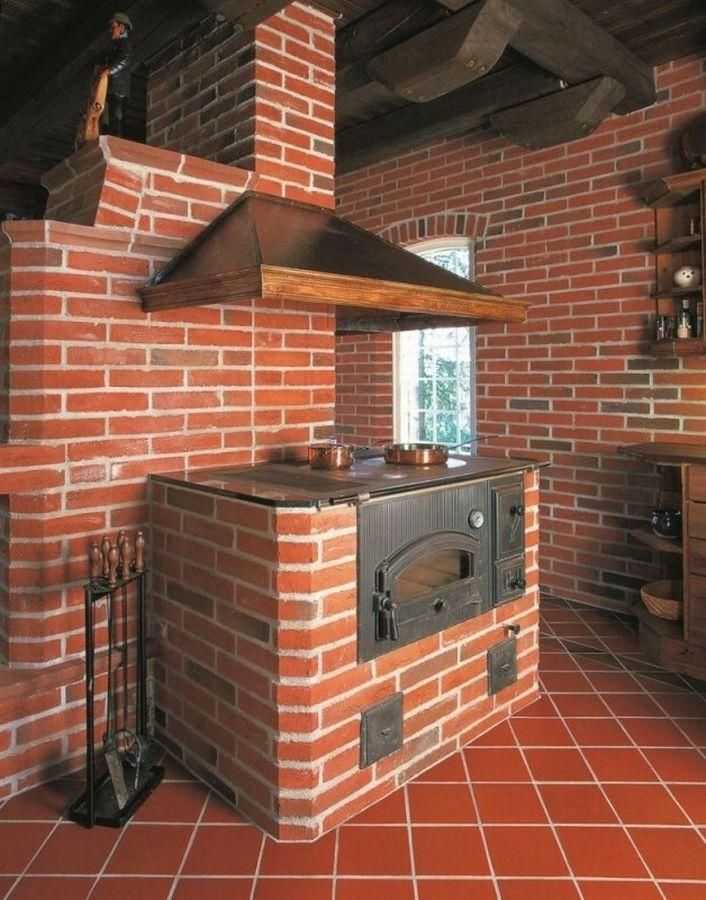

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

1-й ряд — кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

2-й ряд — перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро. 3-й ряд — полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала. 4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал. 5-й ряд — делаем основания под арочные своды, продолжаем прочистной канал. 6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать. 7-й и 8-й ряды — в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена. 9-й ряд — устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку. 10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна. 12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма. 17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку. С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке. 22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника. С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Перед началом работ необходимо рассчитать печь, найти необходимые планы и схемы и заготовить необходимое количество расходного материала. Тщательная подготовка ускорит кладку приблизительно в два раза.

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Русская печь с лежанкой своими руками

Настоящую печь своими руками сложить довольно сложно, но по чертежам и фотографиям все-таки возможно.

Самостоятельное изготовление фундамента

Фундамент под русскую печь в деревянном доме

Поскольку агрегат очень тяжелый, фундамент под него нужен основательный. Он должен выходить за размеры низа русской печи с лежанкой не менее, чем на 10 см.

1. Выкопайте яму ниже глубины промерзания грунта.
2. Сделайте песчано-гравийную подушку высотой 20 см и утрамбуйте.
3. Соорудите опалубку и опустите в яму, верхний край выровняйте по горизонтали.
4. Разместите арматурные пруты (0,8-1,0 см) в виде сетки.
5. Подготовьте раствор из щебня, песка и цемента в соотношении 4/3/1.
6. Залейте основание с переливом за край опалубки.
7. Выровняйте правилом по горизонтали, часто проткните арматурным прутом, чтобы выпустить воздух.
8. Выполните железнение бетона, насыпав сухой цемент тонким слоем и слегка растерев его. Для полного отвердения бетона потребуется месяц.

Основание печи первые несколько дней смачивайте водой, чтобы сохло равномерно. Оно не должно примыкать к фундаменту дома – если начнутся подвижки основания дома на пучинистых грунтах, печь будет «плясать» вместе с ним, что приведет к ее растрескиванию. В ином случае она будет двигаться самостоятельно вместе со своим фундаментом, что исключит разрушение.

Инструменты и материалы

При изготовлении печи пригодятся строительные уровни

Для работы подготовьте следующие инструменты:

• лопату;
• отвес;
• уровни – строительный и водяной, угольник, рулетка;
• правило;
• мастерок;
• резак для плитки электрический для подгонки кирпичей или молоток-кирку;
• киянку;
• расшивку для фасадных швов
• емкость для замешивания раствора для кладки.

Красный кирпич

Из материалов для печи приобретите:

• 1500 шт. красного кирпича;
• 75 ведер песка;
• 65 ведер глины;
• самоварник (13 х 13 см);
• заслонку (43 х 34 см);
• задвижку (30 х 15 см).

Для самостоятельной кладки воспользуйтесь одной из наиболее простых.

Порядовка по схеме печи с лежанкой

Чертеж и порядок сборки печи

Пошаговая инструкция заключается в такой последовательности рядов:

• 1 – сплошной слой кирпичей кладите на раствор, который использовали для заливки фундамента.
• 2, 3, 4 — ориентируясь на схему, выкладывайте колодец с перевязкой швов, не забывая о пространстве для подпечья.
• 5,6 – на этом уровне начинается свод, для чего сделайте опалубку и подготовьте для кирпичей опорные пяты.
• 7, 8 – формируйте свод с перевязкой швов, на 8 ряду его замкните.
• 9, 10 – кладите в 1 кирпич.
• 11 – конечный для печурки, засыпьте колодец так, чтобы получился небольшой уклон.
• 12 – сформируйте под из подового кирпича, швы засыпьте песком и зашлифуйте всю поверхность.
• 13-16 – горнило. Стенки кладите в ¾ кирпича с перевязкой швов, не связывая материал, для замков стешите кирпичи под углом в 45 градусов.
• 17 – закончена задняя стенка и устье. Приступайте к возведению каркаса для свода варочной камеры – стешите пяты, кирпич ставьте на бок.
• 18 – выстраивайте стенку, пустоты между варочной камерой и боковыми поверхностями засыпьте битым кирпичом, песком, глиной.
• 19 – перекройте полусферой проем над шестком.
• 20 – выровняйте стенки, уменьшите отверстие над шестком. Перетрубье должно быть без ступеней, поэтому стешите углы. Перекройте канал для самоварника.
• 21 – повторите 19 ряд.
• 22 – заканчивайте кладку над сводом, сделайте камеру для сбора сажи.
• 23-32 – выкладывайте трубу, не забывая про задвижку.

Заканчиваться труба должна 2 кирпичами (26 х26 см).

10 ФОТО — русская печь из кирпича в доме и на даче

Русская печь существует, наверное, сколько помнит себя Русь. Еще в русских сказках главный герой Емеля ездил на ней в поисках приключений. Это уникальное изобретение наших предков, которое и кормит, и греет и проветривает помещение. Несмотря на сложность конструкции, серьезную конкуренцию русская печь до сих пор востребована, особенно для владельцев небольшой загородной недвижимости. Принцип действия печи – долгая отдача тепла. После сжигания дров и протапливания она отдает тепло почти сутки. Несомненным плюсом русской печи из кирпича является абсолютная доступность материалов. Это естественно сам кирпич, глина и песок. Также к плюсам русской печи стоит отнести высокое КПД, достигающее 70% и пожаробезопасность. Давайте посмотрим на 10 идей русской печи.

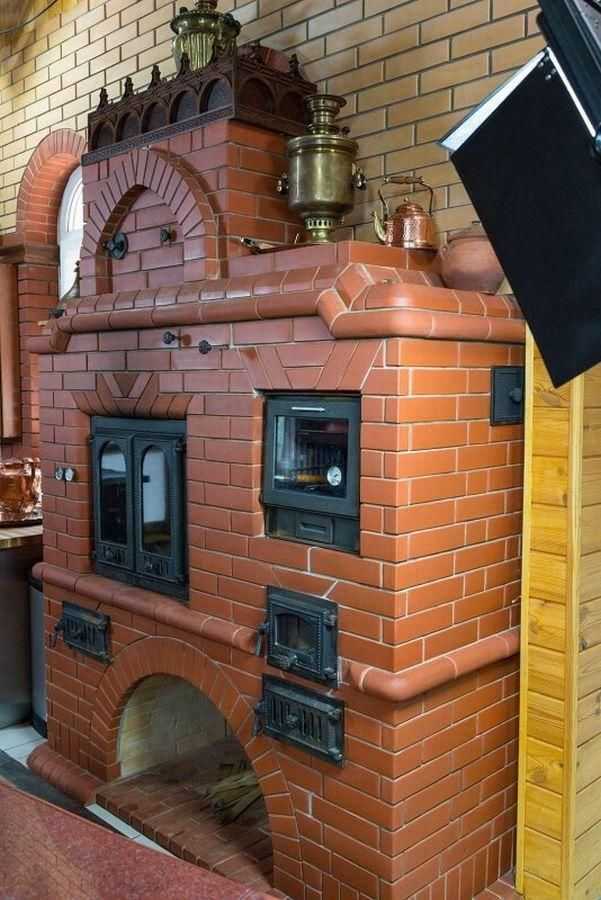

Это классическая русская печь из кирпича.

Конечно каждый мастер хочет выделится и печники здесь не исключение, на сегодняшний день различных вариантов русской печи великое множество.

По размеру, форме и особенностям конструкции русские печи могут отличаться. По одному из определений, это отопительно-варочные сооружения с 2-мя топливниками, предназначенные кроме отопительных функций еще и готовить характерные блюда, и выпекать хлеба.

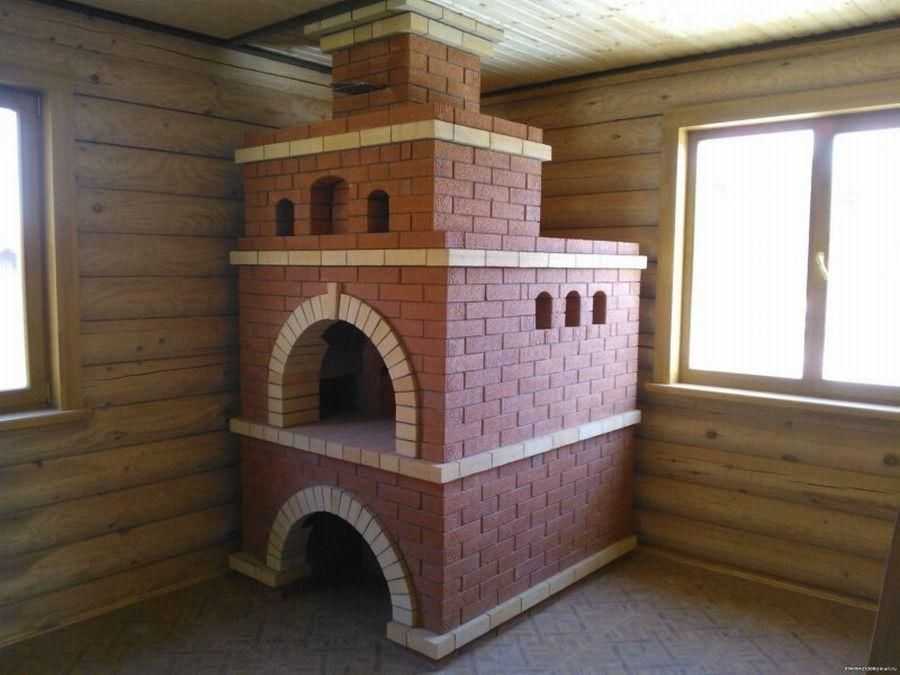

А вот уже вполне современный вариант русской печи из кирпича.

Сейчас мастера-печники могут класть русские печи даже с привычной нам плитой на которой вполне можно приготовить что угодно.

Примечательно что размеры печи естественно могут варьироваться чтобы печь органично вписалась в ваш дом или дачу. Например такая русская мини-печь.

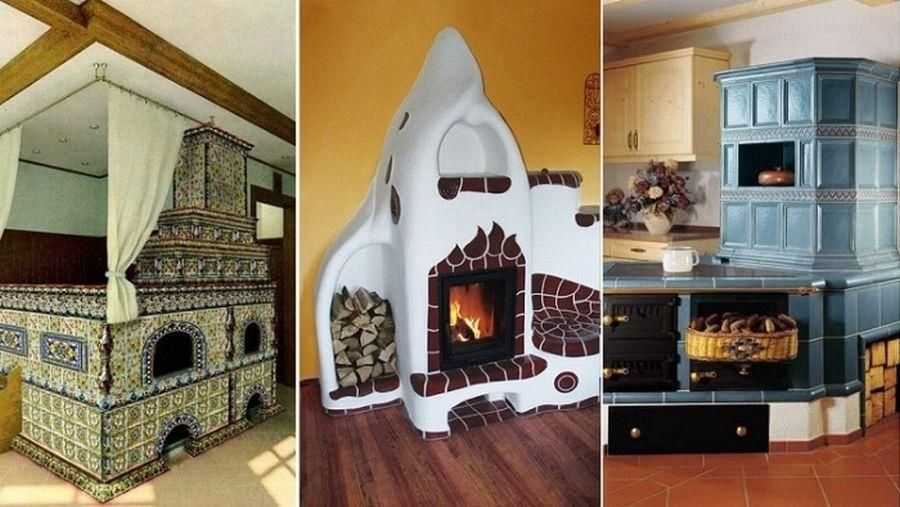

Многообразие вариаций и отделки русской печи из кирпича поражает.

Несмотря на то, что сегодня систем обогрева помещения великое множество, русскую печь не нужно списывать со счетов. Дизайнеры постарались вдохнуть в нее новую жизнь

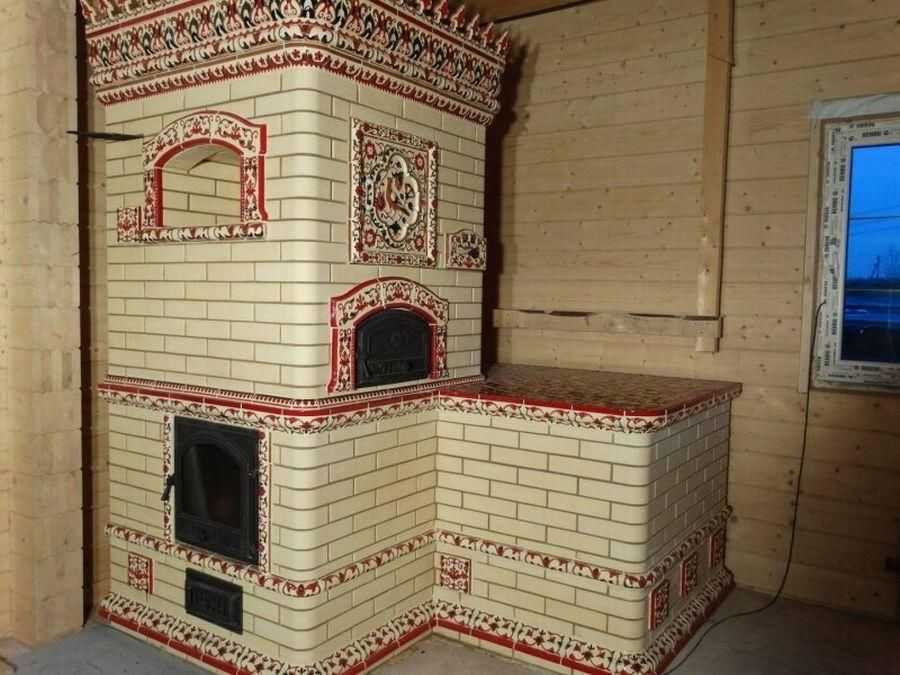

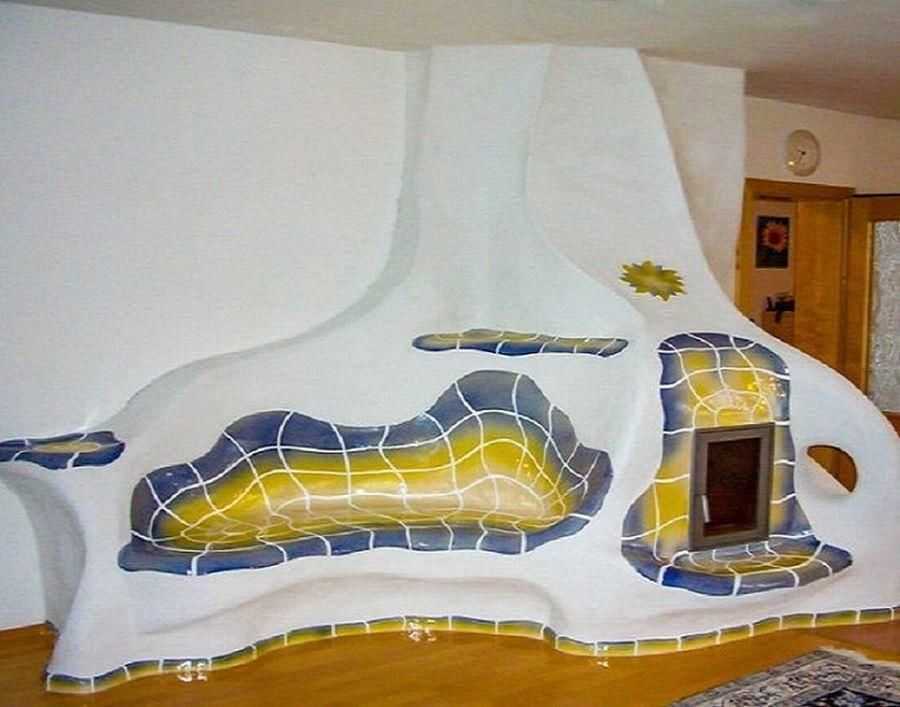

Представьте себе – это тоже русская печь из кирпича. Правда необычное исполнение?

Русская печь из кирпича несомненно украсит любой интерьер загородного дома или дачи.

Читать полностью (ссылка)

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того, кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

Раствор для кладки печки

Важна тонкость и эластичность состава, отсутствие трещин после высыхания. Можно воспользоваться готовой смесью из магазина или сделать ее самому. Для этого нужна очищенная глина. Ее надо замочить в воде, через сутки замесить с песком – сначала на пробу делают несколько вариаций раствора, меняя пропорции. Из каждого формируют лепешки, толщина 1 см. Через 2-3 дня осматривают их – где меньше трещин, тот состав лучше.

Для однородности глины после размачивания ее протирают через сетку с ячейками в 0,5 см. Готовя раствор для топки, обычный песок лучше заменить шамотным порошок. С глиной его смешивать 1:3(4).

Кладка кирпича русской печи – 10 проектов + порядовки

Основное, что хочется сказать нашим читателям, при выполнении работ по строительству печей различный конструкций, будь то печь в баню, угловой камин или же русская печь из кирпича так это то, что насадные трубы меньше других влияют на планировку постройки и, как следствие на расстояние между дымоходом и коньком. Их устанавливают непосредственно на печи они, служат, как бы их продолжением. Насадную трубу рекомендуется ставить не на кирпичную кладку печи, а на железобетонную плиту, которая укладывается на перекрытие. Это даст возможность ремонтировать печь, разбирая её стенки, по очереди. Плита, опираясь на три стены, даст устойчивую опору для трубы.

Рассмотрим порядовку первой конструкции, на которой показано, порядное выполнение работ, в деталях видно, как делается теплая стена у печи, которая обогревает дом и сохраняет тепло в печи надолго, после закрытия задвижки. Основная функция такой печи – обогрев помещения.

Следующим вариантом, представленным нами будет печь, служащая, как для обогрева помещения, так и для готовки еды, издавна русская печь служила людям сохраняя тепло на максимально возможное время, а так же участвуя в приготовлении пищи.

На всех, предложенных нами вариантах, очень хорошо видно использование шамотного – жаростойкого кирпича. Он используется в непосредственном контакте с огнем, если его не использовать, то обычный кирпич, у Вас очень быстро потрескается и такой ремонт, обойдется в кругленькую сумму.

Так же в русской печке, можно сделать встроенный духовой шкаф, в котором можно готовить очень много различных блюд. При этом открытый шкаф, во время топки печки, мгновенно нагреет даже очень большое помещение.

Все представленные нами модели и варианты строительства русских печей, наглядно показывают, как ряд за рядом, стоит выкладывать данные печи, что бы от них был максимальный эффект, по теплоотдаче. А так же, что бы не было задымления помещения. Поэтому, строго следуйте инструкциям и тогда у Вас обязательно все получиться.

Следующая печь, выглядит достаточно компактной, но будет точно так же хорошо обогревать Вас и приготовит Вам еду. Мы всегда стараемся показать весь спектр предлагаемых вариантов, отбирая для Вас лучшие из возможных. Стараемся разнообразить формы и размеры, что бы любой из Вас, смог выбрать то, что ему по душе.

Конструкция печи, представленная ниже, является одной из классических форм, русской печи. На ней можно лежать взрослым и играть детям, не боясь сквозняков и холодных полов. Она очень удобна своими двумя топками, практична в использовании и готовке пищи, на ней можно просто разогревать, поддерживая тепло в доме.

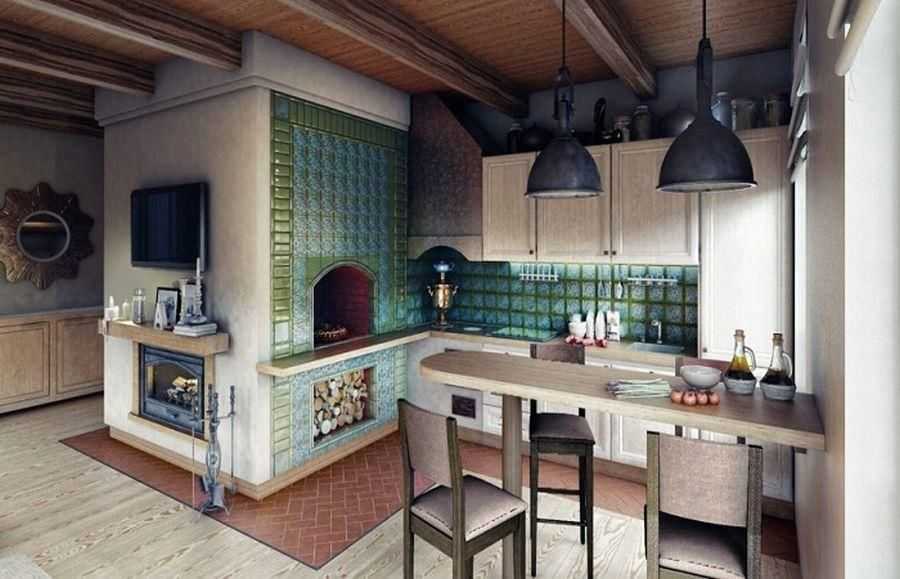

Русская печь в интерьере очень хорошо смотрится, она вносит в него нотки старины и красиво гармонирует с окружающим пространством.

Так же печь можно украсить плиткой и различными рисунками, что бы украсить её и создать дополнительный уют в доме. Русская печь дополнительно может служить и как котел отопления, встроить в нее бак и подключить его к системе отопления, совсем не сложно, помимо того, что она будет обогревать помещение теплом от кладки, так она еще будет долго сохранять его и нести тепло в помещения, который находятся за пределами комнаты, где она установлена.

Примеров декорирования русской печи существует бесконечное количество, все зависит, только от Вашего воображения и желания приукрасить Вашу печь. В таком оформлении, она будет являться центральным предметом на Вашей кухне, подчеркивая Вашу уникальность и стиль оформления кухни.

Читать полностью (ссылка)

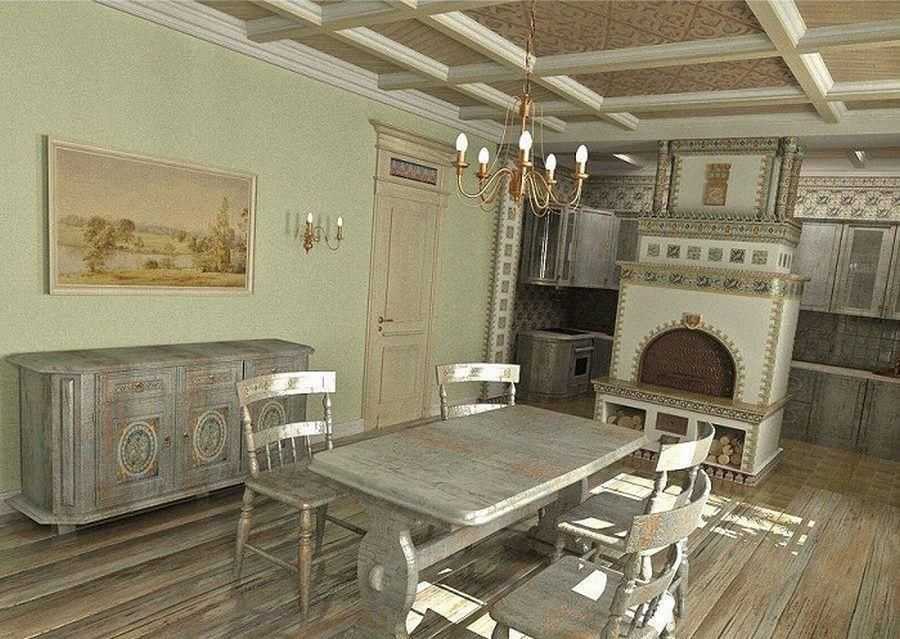

Русские печи в интерьере

Несмотря на развитие технологий и появление на рынке модных чугунных топок, которые обрамляются в различные декоративные порталы, русская печь по-прежнему остается популярной. Конечно, она изменилась не только внешне, но и конструкционно. Стала более практичной, удобной и безопасной, кроме того, при ее оформлении используют строительные технологии и материалы, способные увеличивать КПД, а также эстетическую составляющую.

Имеет положительные стороны и недостатки

Преимущества

Деревянные дома – основа архитектуры древней Руси. И, несмотря на развитие технологий и появление строительных материалов, из которых возводятся строения, дерево по-прежнему занимает особе место. Такие дома наполнены уютом, и русская печь только дополняет необыкновенную душевную атмосферу. Установка русской печи в деревянном доме должна производиться с соблюдением требований безопасности, установленным нашим законодательством.

Кирпичная

Из кирпича – это классика. Ранее такие конструкции возводились из самодельного глиняного кирпича, который проходил процесс обжига на костре. Изделия имеют большие размеры из-за наличия варочной поверхности, отсека для выпечки, лежака для отдыха.

Кирпичный вариант – это классика

Преимущества:

• Кирпич дольше всех остальных материалов остывает. Печь возведенная из него будет дольше отдавать тепло после затухания огня. В результате комнаты длительное время останутся теплыми.
• Большая конструкция способна обогреть даже большой дом в несколько этажей. Это возможно если она устанавливается в середине дома, а дымоход выводится вверх внутри стен, которые разделяют комнаты на втором этаже. Сегодня дымоход уже не изготавливают из обычной кирпичной кладки. Он делается из оцинкованных или нержавеющих труб, которые проходят в середине отсека, расположенного внутри стен. И если по ходу дымохода сделать вентиляционные решетки в отсеках, то тепло, исходящее от трубы будет распространяться по помещениям.
•  Кирпич не нагревается до температуры, способной создать пожар. Этот строительный материал достаточно долговечный и практичный. Его можно использовать как основу для нанесения декоративной штукатурки, оклейки плиткой и другими отделочными материалами. Корме того, он способен служить без реставрации на протяжении 30 лет.
• Стоимость такой конструкции не высокая в сравнении с приобретением чугунной топки и мраморного портала. Стоит отметить, что большая часть стоимости отводится созданию качественного фундамента.

Современно и стильно

К сожалению, как и другие, кирпичные не лишены недостатков. К основному можно отнести тот факт, что для конструкции из кирпича придется возводить мощный фундамент. Это может быть монолитная или железобетонная конструкция. Если же установить кирпичную без фундамента, пол под ее массой может просесть.

Меры предосторожности

Русскую печь из кирпича можно устанавливать не во всех частях дома. Место напрямую зависит от конструкционных особенностей строения. Лучше когда задумка о возведении появляется на этапе проектирования дома. Тогда есть возможность правильно рассчитать расположение, а также сделать соответствующий фундамент.

Если же дом уже построен, тогда потребуется разобрать пол в том месте, где будет устанавливаться очаг до основания и делать подмостки.

Русская сказка у вас дома

Другие варианты

Среди разнообразия вариантов установки в деревянных домах систем отопления, стоит выделить два основных:

Печи-камины – железные топки с большим смотровым окном. Они могут иметь варочную поверхность и ничем не обрамляются. Минус – стенки конструкции сильно нагреваются и могут быть причиной ожога или возгорания.

Чугунные топки – красивые камины, которые способны обогреть большие помещения. Многие производители изготавливают топки разных размеров, имеющих подъемные механизмы для открытия топки, оградительное стекло может быть овальной, призматической или прямой формы. Топки оснащаются шиберной заслонкой, механизмом для регулировки интенсивности горения. Минус – высокая стоимость топок и порталов.

Отделка красивой плиткой

В последнее время эти варианты стали реже использовать для установки в частных домах. Несмотря на их привлекательность они по многим параметрам уступают традиционным русским печам.
