Элеватор отопления: схема, принцип работы, устройство, расчет

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Основные неисправности элеваторов

Среди достоинств устройства имеется несколько его недостатков, среди которых:

не допускается сильный перепад давления, который возникает в двух трубах (подающей и обратной);
допустимой нормой перепада давления является 2 Бар;
устройство не позволяет регулировать температуру теплоносителя на выходе из системы;
каждый элемент элеваторного узла нуждается в составлении расчетов, без чего невозможна точность их работы.

Среди частых случаев неисправностей, происходящих с данными устройствами, бывают:

засорение грязевиков;
засор всего оборудования;
выход из строя арматуры;
увеличение диаметра сопла, происходящее со временем и затрудняющее возможность регулировки температуры воды в отопительных трубах;
поломка регуляторов.

Один из примеров засорения грязевиков

Частыми причинами неисправностей являются различные засоры оборудования и увеличивающееся в диаметре сопло. Любая неисправность быстро дает о себе знать сбоем в работе узла. В системе возникает резкий перепад температуры теплоносителя. Серьезным перепадом является изменение температуры на 5С. В подобных случаях требуется диагностика конструкции и проведение ее ремонта.

Сопло увеличивается в своем диаметре по двум главным причинам:

из-за непроизвольного сверления;
из-за коррозии в результате постоянного контакта с водой.

Проблема приводит к нарушению баланса в системе и регулировки температуры в ней. Ремонтные работы при этом должны быть проведены в кратчайшие сроки.

Особенности монтажа и проверка

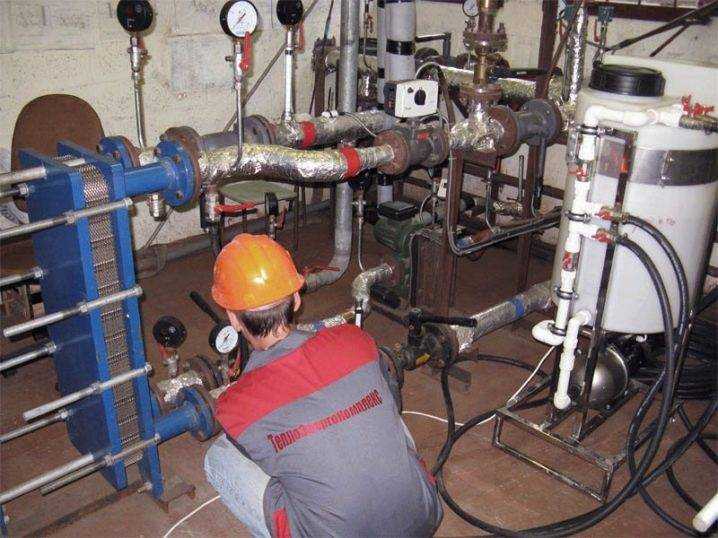

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя

Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей

Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
Юстировка датчиков температуры и давления;
Определение потерь давления во время прохождения теплоносителя через сопло;
Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:	Ду 50 ВИС.ТС

Разработка проекта УУТЭ с согласованием	45 000 в составе комплекса работ

Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки	160 000

Строительно монтажные работы	88 000

Сдача и оформление актов ввода в эксплуатацию	27 000

ИТОГО:	320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту [email protected] и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
Правила устройства электроустановок;
Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
«Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
«Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
СП 41-101-95 «Проектирование тепловых пунктов»;
СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
СП 124.13330.2012 «Тепловые сети»;
СНиП 3.05.06-85 «Электротехнические устройства»;
СНиП 3.05.07-85 «Системы автоматизации»;
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

Советы

Подбор необходимых параметров системы отопления в многоквартирном или частном доме (коттедже) зависит от проекта и выделяемых на решение этого вопроса денег. Чаще всего определяющими в данном случае являются финансовые возможности и местные условия.

Самотечная система отопления самая простая и дешевая. Источником тепла для такой системы служит водяной котел на дровах, угле или природном газе. Насоса в этой системе нет – конвективную циркуляцию воды обеспечивает бак-расширитель и подуклонка труб.

Полуавтоматическая система на базе термоголовок и термостатов. Параметры системы задают вручную, в дальнейшем они поддерживаются автоматически. Система с использованием микроконтроллеров и самообучающихся программ может работать полностью автономно в течение продолжительного времени. Для анализа событий в системе ведется журнал мониторинга. Если вы хотите максимально сэкономить на монтаже системы отопления, сделав все работы самостоятельно, но при этом не умеете пользоваться электросваркой, нужно выбрать для системы отопления и горячего водоснабжения полипропиленовые трубы. Монтаж полипропиленовых труб можно сделать при помощи обыкновенного гаечного ключа. Эти трубы существенно дешевле остальных. Ошибки монтажа можно быстро и дешево исправить повторной укладкой. Сварку полипропиленовых труб на станке может легко освоить человек, который никогда раньше никогда этого не делал.

Полипропиленовые трубы можно легко прокладывать в труднодоступных местах. Существенный их недостаток – для монтажа системы отопления нужен сварочный аппарат, который придётся купить или взять в аренду. Лучше всего использовать полипропиленовые трубы c арматурой из стекловолокна, они гораздо прочнее и более долговечны.

Самостоятельное устранение неисправностей элеваторного узла:

Засорение мусором. Признаки – после легкого постукивания по корпусу грязевика наблюдается помутнение воды или появление застойного запаха. Грязевик нужно промыть.
Коррозия или засорение сопла. Признаки – слышен сильный шум, при работе резко изменяется давление в системе. Сопло требует замены.
Засорение грязевика на обратном трубопроводе. Признаки – давление в обратном трубопроводе растет. Грязевик нужно промыть.
Коррозия сопла. Признаки – разная температура воды на этажах. Требуется замена сопла.

О том, как работает элеваторный узел отопления, смотрите в следующем видео.

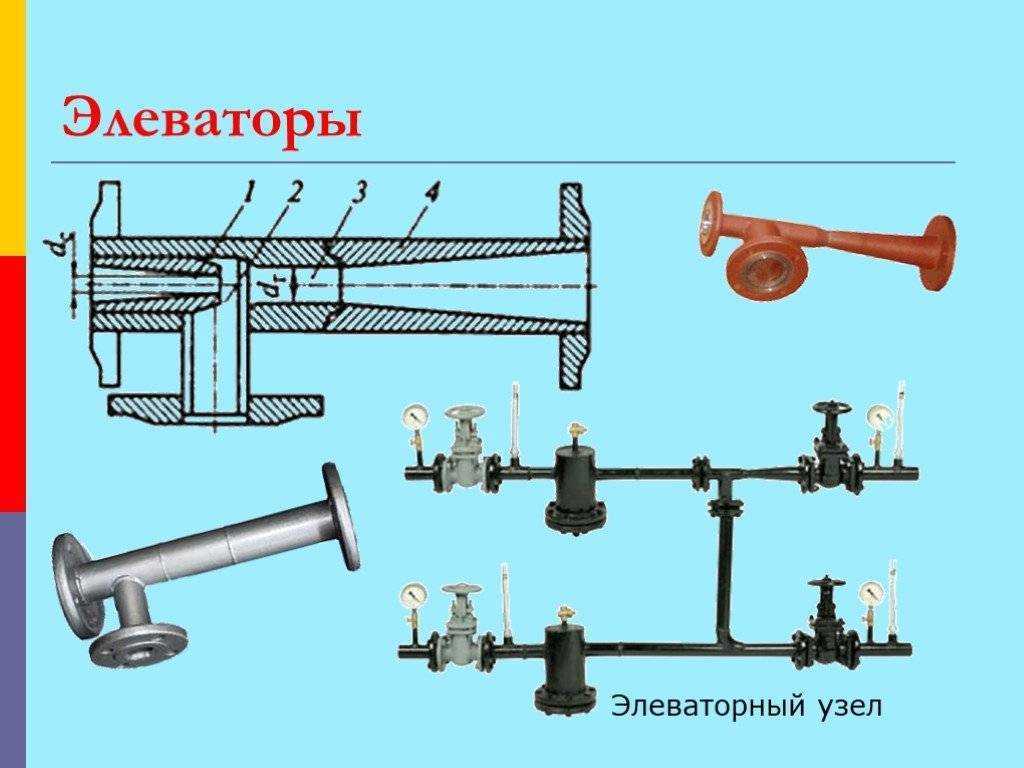

Принцип работы элеватора

Внешне конструкция напоминает большой тройник из металлических труб с присоединительными фланцами на концах. Как устроен элеватор внутри:

левый патрубок (смотри чертеж) представляет собой сужающееся сопло расчетного диаметра;
за соплом располагается смесительная камера цилиндрической формы;
нижний патрубок служит для присоединения обратной магистрали к смешивающей камере;
правый патрубок – это расширяющийся диффузор, направляющий теплоноситель в отопительную сеть многоэтажного дома.

Примечание. В классическом исполнении элеватор не требует подключения к домовой электросети. Обновленный вариант изделия с регулируемым соплом и электроприводом присоединяется к внешнему источнику питания.

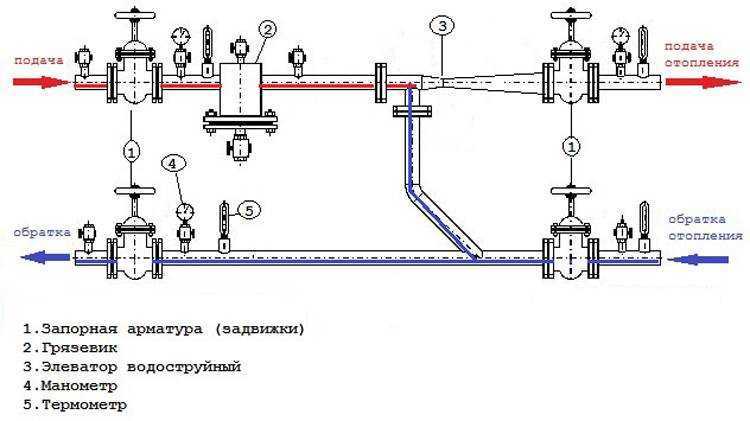

Стальной элеваторный узел подключается левым патрубком к подающей магистрали централизованной тепловой сети, нижним – к обратному трубопроводу. С обеих сторон элемента ставятся отсекающие задвижки, плюс сетчатый фильтр – отстойник (иначе – грязевик) на подаче. Традиционная схема теплового пункта с элеватором также включает манометры, термометры (на обеих линиях) и прибор учета потребленной энергии.

Теперь рассмотрим, как работает элеваторная перемычка:

Перегретая вода из сети теплоснабжения проходит через левый патрубок к соплу.
В момент прохождения сквозь узкое сечение сопла под высоким давлением течение потока ускоряется согласно закону Бернулли. Начинает действовать эффект водоструйного насоса, обеспечивающего циркуляцию теплоносителя в системе.
В зоне смесительной камеры напор воды снижается до нормы.
Струя, движущаяся с высокой скоростью в диффузор, создает разрежение в камере смешивания. Возникает эффект эжекции – поток жидкости с более высоким давлением увлекает через перемычку теплоноситель, возвращающийся из отопительной сети.
В камере элеватора отопления происходит перемешивание охлажденной воды с перегретой, на выходе из диффузора получаем теплоноситель нужной температуры (до 95 °С).

Уточнение. Стоит отметить, что элеваторный узел также использует в работе принцип инжекции – смешивание двух струй с одновременной передачей энергии. Напор результирующего потока становится меньше, чем первоначального, но больше подсасываемого из обратки. Более понятно процесс показан на видео:

Расшифровка сокращений в квитанции

Квитанция за коммунальные услуги включает в себя массу аббревиатур, которые нужно расшифровать и разобраться в них. Каждая аббревиатура обозначается набором букв и имеет свое наименование. Разберемся с некоторыми из них.

СЭОН

Это довольно таки специфическая графа в коммунальных платежах. СЭОН расшифровывается как единая система информирования населения. Как правило, сюда входит пересыл сообщений гражданам о надвигающихся природных катаклизмах и др.

СОИ

Эта одна из самых распространенных граф в платежке. Расшифровывается словосочетанием «содержание общедомового имущества». Она обязывает граждан оплатить обязательные траты на нужды общего имущества в доме. В СОИ входит:

содержание лестниц;
подъездов;
лифтов;
чердака и др.

Размер платы за СОИ определяется договором между жильцами и управляющей компанией.

ПЗУ

Эта платежка применяется только в тех домах, где установлен домофон. Аббревиатура так и расшифровывается: «переговорно-замочное устройство

«. В некоторых случаях, плата за ПЗУ оформляется отдельной квитанцией.

Граждане обязаны платить за его обслуживание и поддержание нормального технического состояния.

Основные схемы систем отопления

Итак, прежде чем рассмотреть схемы тепловых узлов, необходимо рассмотреть, какими бывают схемы отопительных систем. Среди них наиболее популярной считается конструкция верхней разводки, при которой теплоноситель протекает по главному стояку и направляется в магистральный трубопровод верхней разводки. В большинстве случаев главный стояк располагается в помещении чердака, откуда идет его разветвление на второстепенные стояки и после чего распределяется по нагревательным элементам. Подобную схему целесообразно использовать в одноэтажных строениях с целью экономии свободного пространства.

Также существуют схемы отопительных систем с нижней разводкой. В таком случае тепловой узел располагается в помещении подвала, откуда выходит с теплой водой

Стоит обратить внимание, что, независимо от типа схемы, на чердаке здания рекомендуется располагать еще и расширительный бачок

Определение и предназначение

Для контроля расхода энергии в многоквартирном доме оборудуются тепловые узлы учёта основных показателей теплоотдачи. Кроме температуры, определяют объёмы и качество тепловых режимов. Учётные узлы — это совокупность целых модулей для проведения необходимых измерений.

Благодаря контролю температуры теплоносителя внутри, можно отрегулировать ее до необходимого показателя

Роль такого узла в нормальной работе всех систем здания в первую очередь связана с контролем и фиксацией данных приборов, входящих в его состав. Вот лишь некоторые основные причины, по которым его строят:

Контроль качества температурных режимов, обеспечиваемых системой отопления.
Учёт температуры, давления и других показателей для анализа и фиксации в нормативных документах.
Для правильного расчёта платы, взимаемой с потребителей в пользу поставщика тепловой энергии.
Для проверки и регулирования эффективной работы системы отопления в здании.

Отлаженная работа такого узла помогает домовладельцу эффективно тратить ресурсы и денежные средства на обслуживание дома, а также устанавливать оптимальные цены на оплату своих услуг.

Это видео расскажет вам, как устроена система узлов учета тепловой энергии в вашем доме:

Узел учета тепловой энергии

УУТЭ представляет собой совокупность специализированных средств технического контроля, монтируемых в систему трубопроводов, при помощи которых осуществляется контроль многочисленных параметров теплоносителя.

Система также способна учитывать и регулировать объем и качество тепловых ресурсов, подаваемых конечному потребителю, то есть, каждому жильцу многоквартирного дома.

Что такое узел учета тепловой энергии и его основное предназначение заключается в следующем перечне функций:

Осуществление полного контроля температуры теплоносителя системы отопления;
Отслеживание корректной работы теплообменной системы и ее регулировки в случае необходимости;
Анализ и учет показателей давления, объемов теплоносителя и других данных для последующего внесения их в нормативную документацию;
Определение и корректировка стоимости услуг отопления для конечного потребителя.

Важно! Каждый современный многоквартирный дом в обязательном порядке оснащается узлами учета тепловой энергии. Без данной системы бесперебойная работа теплосетей практически невозможна

Состав и назначение элементов УУТЭ

Узел учета и контроля тепловой энергии выполняет свои функции благодаря слаженной работе многочисленных модулей, узлов и агрегатов.

К их числу относятся:

Счетчик тепла. Наиболее важный системный элемент. Он монтируется на вводной части теплосистемы, рядом с областью разграничения балансовой принадлежности тепловых сетей.

При удаленном от вышеописанной границы или некорректном расположением теплосчетчика компании, предоставляющие теплоноситель, рассчитывают стоимость своих услуг в большем объеме (связано это с дополнительными теплопотерями на промежутке границы распределения и местом монтажа прибора);

Грязевик. Агрегат позволяет сохранять тепло в системе и обеспечивать ее бесперебойную работу благодаря защите от грязи основных элементов УУТЭ;
Запорная арматура. Предназначена для отсечения объекта недвижимости от поставщика теплоэнергии;
Расходомер. Средство корректировки расхода теплоносителя. На участках сети до него и после устанавливают специальные заслонки, способствующие проведению дальнейших сервисных и обслуживающих работ;
Термопреобразователь. Служит для подачи теплоносителя в общедомовую отопительную систему и его возврата в охлажденном виде. Элемент располагается в гильзе, наполненной маслом, сразу за грязевиком. Данный узел может иметь резьбу, но зачастую попросту вваривается в теплосеть;
“Обратный” датчик тепла. Схема монтажа УУТЭ предполагает монтаж этого элемента на обратном трубопроводе в тандеме с запорной арматурой и расходомером. Благодаря этому расход теплоносителя и температура системы определяется на входном и выходном участках сети;
Дополнительные элементы и оборудование системы. К ним относится вспомогательное монтажное оборудование, крепежные элементы, шланги и подводки, а также модем и устройство для бесперебойного питания сети.

Затраты тепла, их измерение и дальнейший учет в специализированной документации производится благодаря расходомерам и термодатчикам, подключенным к счетчику тепловой энергии.

Важно! Проект узла учета тепловой энергии предполагает размещение вычислителя тепла в отдельном шкафу со свободным доступом к регулировке системы для специалистов

Использование УУТЭ

После установки, оплата данного оборудования будет производиться не круглый год, а только в отопительный сезон (около 7 месяцев). Если оборудования УУТЭ нет в доме, оплата за тепло производится круглый год в повышенных объёмах – такая ситуация не выгодна потребителю, т.к. в этом случае он будет платить больше.

Если управляющая компания не позаботилась об установке соответствующего оборудования, она может получить штраф от 30 до 150 тысяч.

Если на общедомовом собрании было решено не устанавливать УУТЭ – к этому жильцов можно обязать при помощи судебного иска, в этом случае прийдётся оплатить и судебные издержки.

Установка УУТЭ имеет множество преимуществ для жильца – это значительная экономия на таком ресурсе как тепло. Становится очевидно, что если данное оборудование не установлено – потребитель платит значительно больше.

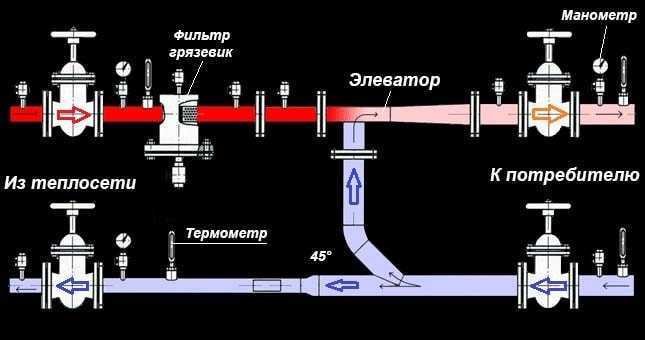

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов;
не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя;
если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя.
