Электрокотел для отопления: как установить в частном доме

Экономичные котлы

В продаже можно встретить две разновидности электрокотлов, которые позиционируются производителями и продавцами как экономичные:

Изображение	Описание
Один из вариантов исполнения индукционного котла	Индукционный: помещенный в диэлектрическую оболочку сердечник нагревается вихревыми токами, наведенными внешней обмоткой.
Принцип работы электродного котла	Электродный: вода нагревается при протекании через нее тока между двумя электродами.

Подробнее о котлах в видео:

https://youtube.com/watch?v=0YlBZljKGQM

https://youtube.com/watch?v=P52lNJCbPVM

Ключевые особенности обоих котлов прямо вытекают из их устройства:

• Преимущество индукционного котла — крайняя отказоустойчивость и способность неограниченно долго работать без обслуживания. В нем нет изнашивающихся или деградирующих при работе узлов;
• Достоинства электродного котла — максимальная мощность при минимальных размерах и абсолютная безопасность. При разгерметизации контура и осушении электродов нагрев воды прекратится не благодаря срабатыванию систем безопасности котла, а просто в силу физического принципа его работы.

Электродный «Галан Очаг» мощностью 3 кВт (слева внизу)

Потенциальному покупателю полезно знать две особенности электродных котлов:

• Они работают только с водой, причем лишь с определенным минеральным составом;
• Электроды постепенно растворяются и нуждаются в периодической замене.

Могут ли эти электрокотлы для водоснабжения и отопления оказаться экономичнее ТЭНовых?

Нет. Это классические приборы прямого нагрева: электроэнергия практически полностью преобразуется в них в тепло. Дополнительных источников тепловой энергии у них нет и быть не может. Закон сохранения энергии конкретно для этих двух приборов никто не отменял.

Мало того: обмотка индукционного котла будет греться при прохождении больших токов и рассеивать в окружающем пространстве больше тепла, чем ТЭНы в теплоизолированном теплообменнике.

Текущие через обмотку токи разогревают ее до сравнительно высокой температуры

Реальная экономия

Можно ли сократить расходы на электроотопление и приготовление ГВС с помощью электричества?

Да. Ключевые слова — «ночной тариф».

Мощность генерации в энергосистеме страны и отдельных регионов в течение суток меняется незначительно, а вот энергопотребление ночью падает в разы. Аккумулировать большое количество электроэнергии при нынешнем технологическом уровне невозможно.

Чтобы дать потребителю стимул пользоваться приборами с большим потреблением электричества ночью, в период низких нагрузок, энергетические компании вводят раздельную тарификацию:

• Днем киловатт-час стоит дороже;
• Ночью стоимость электроэнергии снижается в 1,5-3 раза.

Для учета расхода электроэнергии нужен двухтарифный счетчик

Но позвольте, разве электрокотел для горячего водоснабжения и отопления можно использовать только по ночам?

Можно, если дополнить контур теплоаккумулятором и бойлером косвенного нагрева. Теплоаккумулятором называется бак для воды объемом 300-3000 литров с внешней теплоизоляцией и несколькими выводами для подключения контуров водоснабжения и отопления.

При объеме 3 кубометра он способен запасти без малого 200 киловатт-часов тепла, чего достаточно для отопления дома площадью около 100 квадратов в течение суток. Ночью работающий на полную мощность котел греет воду в баке, а днем накопленная энергия используется для поддержания температуры отопительных приборов.

Теплоаккумуляторы, или буферные емкости

Бойлер косвенного нагрева позволяет использовать теплоту теплоносителя из системы отопления для нагрева ГВС. Летом, когда отопление выключено, теплоноситель циркулирует между ним и котлом или теплоаккумулятором.

Напольный бойлер косвенного нагрева

Электроотопление против ЦО

Что выгоднее — электрокотел или центральное отопление?

Вначале — вводные данные на примере города Челябинска:

• Стоимость отопления одного квадратного метра жилой площади в январе-апреле 2017 года составила 44 (с округлением) рубля в месяц;
• Киловатт-час электроэнергии по одноставочному тарифу обходится потребителю примерно в 3 рубля;
• На обогрев одного квадратного метра жилья при средней высоте потолков 2,5 метра и качественном внешнем утеплении дому нужно около 100 ватт тепла.

Дальше — простая арифметика:

1. Часовой расход электричества на обогрев одного квадрата жилой площади составит 0,1 кВт·ч, суточный — 24 х 0,1 = 2,4 кВт·ч, месячный — 2,4 х 30 = 72 кВт·ч;
2. Затраты на электроотопление в месяц составят 72 х 3 = 216 рублей на квадратный метр, или почти впятеро больше, чем на центральном отоплении.

Электрокотел — невыгодная замена центральному отоплению

Электрический бойлер против централизованной подачи ГВС

Теперь давайте сравним с точки зрения расходов электрический котел для горячего водоснабжения с централизованной подачей ГВС. Начнем опять-таки со статистических данных для все того же Челябинска.

• Кубометр горячей воды стоит 56 рублей;
• ХВС вместе с водоотведением обходится в 34 рубля;
• Для нагрева кубометра воды на 50 градусов (с типичных для магистрали ХВС зимой +10°С до предусмотренных СНиПами +60°С) требуется 58 киловатт-часов тепла.

Как несложно подсчитать, расходы на нагрев куба холодной воды составят 58 х 3 = 174 рубля. Вместе со стоимостью самой воды расходы составят 174 + 34 = 208 рублей.

Электрический водонагреватель полезен лишь в отсутствие централизованной подачи ГВС

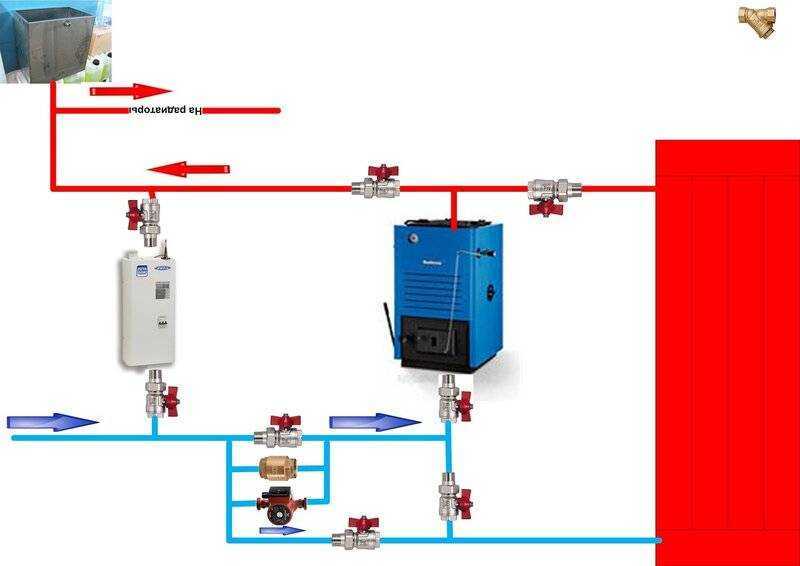

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Выбираем место для установки теплового электрического генератора

Лучше всего, если установка электрического котла отопления будет произведена в нежилом помещении. Для этих целей отличным местом будет кухня. Для генератора необходимо выбрать такое место, которое будет удобным и для установки, и для его технического обслуживания.

Если установить генератор в соответствии с нормами, то необходимо, чтобы от его боковых сторон до стены оставалось не менее 5 см свободного пространства. Перед аппаратом должно быть свободное пространство не менее, чем в 70 см, над устройством – не менее 80 см, а под ним – не менее 50 см.

Один из вариантов установки электрокотла — на балконе

Тепловой генератор должен устанавливаться только на той стене, которая построена из негорючего материала. Чтобы осуществить подвеску устройства, необходимо воспользоваться специальной монтажной планкой. Такой элемент должен входить в базовую комплектацию устройства. К стене планку необходимо прикрепить посредством 4 дюбелей.

Схема подключения отопления электрокотла подразумевает, что в более емкую отопительную систему потребуется установить еще один компенсатор давления мембранного типа.

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

• конфигурации;
• характеристикам тепловых режимов;
• конструкционным решениям;
• типу нагрева;
• заводам-изготовителям;
• стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Почему стоит выбрать электрический котел?

При выборе котла важно учитывать все аспекты: экономичность, экологичность, эффективность работы. Безусловно, наиболее выгодно устанавливать газовый котел, но если нет возможности подключить дом к магистральной подаче газа, то оптимальным решением станет электрическое тепловое оборудование

Безусловно, электрокотлы имеют свои достоинства и недостатки, которые стоит оценить еще до покупки.

Основные плюсы

Сначала отметим бесспорные достоинства электрооборудования. Это:

• Отсутствие необходимости постройки отдельной котельной. Компактные размеры котла позволяют поместить его в любом удобном месте.
• Простой монтаж, не требующий существенных затрат.

Основные недостатки

К минусам использования оборудования стоит отнести:

• Существенное увеличение расходов на оплату электроэнергии. Впрочем, этот недостаток относителен, так как при использовании любых видов котлов придется тратиться на топливо.
• Зависимость от электроэнергии. В местностях, где отключение электричества происходит часто, следует использовать другой вариант отопительного оборудования.
• Чувствительность к скачкам напряжения. При существенных скачках напряжения в сети, есть вероятность выхода из строя блока автоматики.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

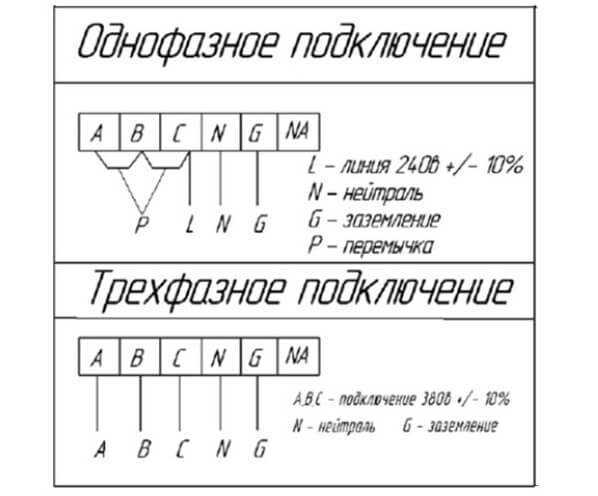

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения – 2.0 м, кубатура – 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты – 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла – от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла – не более 3.0 м.

Питание

Как установить электрокотел в частном доме и подключить его к питанию?

Запитать его можно своими руками, не прибегая к услугам электрика. Правила подключения вполне обычны:

• Через розетку можно подключать маломощные котлы и электрорадиаторы до 3,5 кВт включительно;
• Отдельным проводом от щитка можно запитать прибор мощностью до 7 кВт. При этом сечение медного провода подбирается из расчета 10 ампер максимального тока (при 220 вольтах — 2,2 кВт мощности) на 1 мм2;
• К питанию напряжением 380 вольт рекомендуется подключать котлы мощностью 8 кВт и выше;
• Котел подключается через свой автомат. Ток срабатывания автомата должен лишь незначительно превышать максимальный рабочий ток.

Автомат в цепи питания котла.

Вступление

Выбор типа котла зависит от оценочной стоимости отопления. На основе расчетов выбирается тип котла отопления. Один из вариантов выбора котла это электрический котел отопления. По названию понимаем, что источником выработки тепла в таком котле будет электричество.

Наиболее дешевый вариант это отопление дома газом. Газ в дом может поставляться централизованно по трубам газопровода или автономно, специальными резервуарами. Сколько стоит газ с доставкой смотрим тут.

Электрический котел отопления не относится к дешевым способам отопления дома. Однако, особенности района, отсутствие других источников тепла (газа, дров, твердого топлива) и доступность электричества не дают выбора.

Таблица расчета стоимости отопления за 1 кВт/час.

Топливо	Стоимость 1кВт*ч	Итого за сезон
Сухие дрова	90 копеек	80 тыс. руб.
Уголь	160 коп.	140 тыс. руб.
Гранулы, пеллеты	133 коп.	120 тыс. руб.
Дизельное топливо	280 коп.	250 тыс. руб.
Магистральный газ	50 коп.	40 тыс. руб.
Сжиженный газ	250 коп.	220 тыс. руб.
Электричество	350 коп.	300 тыс. руб.

Преимущества и недостатки применения электрических котлов

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

• высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации;
• широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины;
• не требуется разрешение для монтажа конструкции;
• безопасность эксплуатации, простота монтажа и обслуживания;
• экологичность оборудования.

Электрические котлы имеют высокий уровень КПД К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Нюансы работы

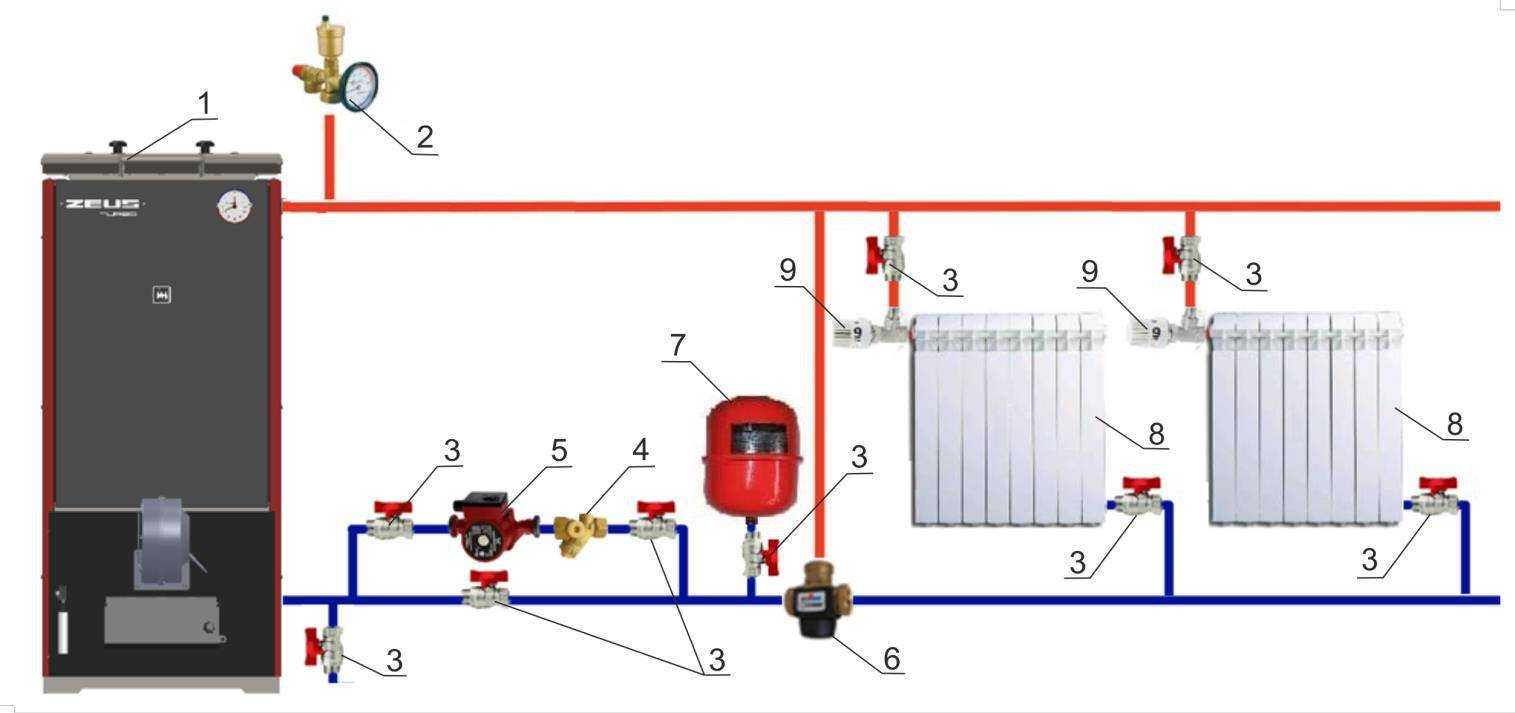

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом

Вторая простейшая схема готова

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером — за окном минус 25С. Соответственно и дома существенно похолодает.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

https://youtube.com/watch?v=fw9BUOGXT4Y%3F

Процесс установки своими руками

Подготовка отопительного электрического агрегата к работе состоит из нескольких этапов. От правильности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.

Основными этапами работ являются:

• подготовка места для монтажа;
• обвязка котла;
• подключение к электросети и заземление;
• пробный запуск.

Если у владельца есть знания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.

Подготовительные работы

Перед проведением монтажных работ нужно подготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, используемого для прокачки теплоносителя в магистрали системы.

Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, нужно учитывать мощность прибора. При использовании отопителей до 5 кВт разрешено подключение к однофазной линии, а более мощные агрегаты требуют для своего функционирования 380 В.

Разметка для монтажа проводится при помощи уровня, т. к. различные модели установок требуют только горизонтального или вертикального размещения. При помощи указанного инструмента также проверяется правильность навешивания аппарата после завершения монтажных работ.

Напольные агрегаты устанавливаются с применением штатных опор, которые входят в комплект поставки. В некоторых случаях допускается монтаж оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

Обвязка котла

Для тэновых аппаратов в моноблочном исполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, достаточно подвести к соответствующим патрубкам прямую и обратную магистраль. К обратке подключается трубопровод для подпитки системы водой.

При навешивании простого тэнового оборудования с отсутствующим насосом и расширительным баком, все компоненты подключаются по схеме, рекомендованной производителем.

Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно монтируется фильтр и группа безопасности.

Прямая магистраль и обратка соединяются с соответствующими патрубками нагревательного аппарата. В процессе работы используется уплотняющая лента.

Подключение к сети и заземление

Электрокотлы подсоединяют напрямую к счетчику посредством связки автовыключателя и УЗО. Автоматы монтируются на каждую фазу отдельно. Сечение проводов подбирается по потребляемой мощности.

Электроприбор 18 кВт для подключения требует применения проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.

Ноль и земля присоединяются к агрегату одинаково. Электрические установки большой мощности требуют качественного заземления. Из корпуса отопительного аппарата выводится кабель нужного сечения до вкопанных в грунт электродов.

Наружную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Металлические штыри желательно разместить в грунте на расстоянии не более 1 м от фундамента здания.

Пробный пуск

Перед проведением пробного пуска нужно проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и стыков труб. Дальше система заполняется водой. Воздух из магистрали выпускается через специальный клапан.

Давление в системе контролируется при помощи манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.

После заполнения магистрали теплоносителем подается напряжение и выставляется необходимая температура при помощи блока управления.

Обогрев электрокотлом дает результат при его подключении в доме среднего и небольшого размера. Использование такой установки считается безопасным и экологическим способом поддержания оптимальной температуры в жилом помещении. Изготовить электрокотел своими руками достаточно просто, главное соблюдать алгоритм действий и технику безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Установка агрегата – не вызовет затруднений, схема обвязки электрокотла отопления – стандартная. А при подключении к электросети нужно соблюдать правила безопасности. От розетки могут работать агрегаты до 3,5 кВт, более мощные установки – коммутируются напрямую через дифференциальный автомат или УЗО + автовыключатель. Сечение силового кабеля должно соответствовать мощности котла. Электросхема подключения одинакова для всех типов агрегатов с разницей по числу фаз:

• при коммутации к однофазной сети фазу можно подключить к любому контактов – U, V, W;
• при подключении к трехфазной сети нужно изъять перемычку и подключить фазу к каждому контакту – U, V, W.

Ноль и заземление коммутируются тождественно и в сети на 220 В и в на 380 В. одинаково.

Заземление

Любое мощное электрическое оборудование, включая котлы отопления, должны обустраиваться качественным заземлением. От корпуса прокладывают провод оптимального сечения к распределительному щиту, если он установлен, если нет – к закопанным в землю электродам. Часть заземления, проходящая вне здания, должна быть не далее одного метра от фундамента.Заземление электрокотла отопления

Особенности электрокотлов ЗОТА

Занимаясь разработкой электрических котлов ЗОТА, производитель делает все возможное, чтобы техника получалась качественной и современной. Поэтому сегодня он является одним из лидеров отопительного рынка. Производимые котлы отличаются надежностью и экономичностью, они умеют управляться дистанционно, а их функционал полностью отвечает требованиям к современной технике.

Для удаленного управления котлами ZOTA используется GSM-модуль и специальное приложение.

Компания ZOTA производит технику для обогрева зданий различного назначения – это могут быть частные дома, производственные помещения, административные постройки, склады и многое другое. Мощность моделей варьируется от 3 до 400 кВт, что соответствует площади обогреваемых помещений от 30 до 4000 кв. м. Для управления используются выносные или встроенные пульты, а также мобильные телефоны, управляющие котлами по GSM-каналам. На выбор покупателей представлено пять модельных рядов:

• ZOTA Econom — недорогие электрокотлы ЗОТА для дома и зданий площадью до 480 кв. м. Линейка отличается своей простой и доступными ценами;
• ZOTA Prom — специальная линейка особо мощных котлов, предназначенных для обогрева помещений от 600 до 4000 кв. м;
• ZOTA Smart — электрические котлы с GSM-модулями для дистанционного управления. Они буквально напичканы всевозможной электроникой;
• ZOTA MK — мини-котельные с дистанционным управлением. Созданы для обогрева помещений от 30 до 360 кв. м;
• ZOTA Lux — малогабаритные котлы со множеством функций и продвинутой конструкцией. Оснащаются GSM-модулями и схемами коррекции температуры.

Давайте рассмотрим эти линейки более подробно.

Электрокотлы ZOTA Econom

Данная линейка включает в себя простые электрические котлы, используемые для обогрева зданий различного назначения. Маломощные модели хорошо подходят для создания домашних отопительных систем. Котлы наделяются выносными пультами, обеспечивающими автоматическую регуляцию температуры. Несмотря на свою простоту, в котлах линейки ZOTA Econom присутствуют системы самодиагностики. Для обеспечения надежности и продолжительного срока службы производить оснастил их системами ротации силовых блоков и ТЭНов.

Электрокотлы ZOTA Prom

В эту линейку вошли особо мощные электрические котлы, созданные для обогрева крупногабаритных зданий. Также они применяются для подготовки горячей воды. Все модели в линейке ориентированы на напольную установку. Для обеспечения экономичности котлы оснащаются системами автоматики, а продолжительный срок службы обеспечивается с помощью системы ротации ТЭНов. Управление осуществляется с помощью выносных пультов.

Электрокотлы ZOTA Smart

Компактные электрокотлы ZOTA отличаются наличием продуманного электронного управления. Они оснащаются системами автоматики, погодозависимыми модулями, системами управления нагревом и насосом, а также системами самодиагностики. Во всех поставляемых на рынок моделях имеются встроенные GSM-модули для дистанционного управления. В конструкции котлов предусмотрены ТЭНы из нержавеющей стали, многочисленные датчики, а также порты для управления трехходовыми клапанами и циркуляционными насосами.

Электрокотлы ZOTA MK

Это уже не просто котлы, а целые мини-котельные. Отличительной чертой является наличие встроенной обвязки – внутри имеются расширительный бак на 12 литров, циркуляционный насос и группа безопасности. Управление осуществляется с помощью встроенного пульта, новые модели предусматривают возможность установки GSM-модулей. Модельный ряд отличается небольшими габаритами и аккуратным исполнением.

Электрокотлы ZOTA Lux

Электрические котлы ZOTA Lux созданы для обогрева домов и производственных помещений. Они оснащаются плавной регулировкой мощности, системами защиты, дистанционным управлением, системами управления внешним оборудованием, а также выносливыми ТЭНами. Приятным дополнением станет наличие погодозависимой автоматики и возможности работы с двухтарифными счетчиками.
