Установка электрокотла для отопления частного дома: как правильно сделать все своими руками

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Котел на тэнах

Наиболее известным считается электрокотел для отопления дома, работающий на тэнах. Человек с инженерным образованием может самостоятельно собрать подобное оборудование.

Современные модели, оснащенные автоматикой, позволяют сделать отопительную систему независимой от человека. Оборудование крайне просто монтируется, а многообразие моделей в различном ценовом диапазоне позволяет выбрать наиболее подходящую среди них.

Среди отрицательных сторон следует назвать:

Сравнительно невысокий уровень КПД – до 80%
Даже минимальная накипь (около 2 мм) снижает производительность более чем на 25%

Правила и требования к установке

Электрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

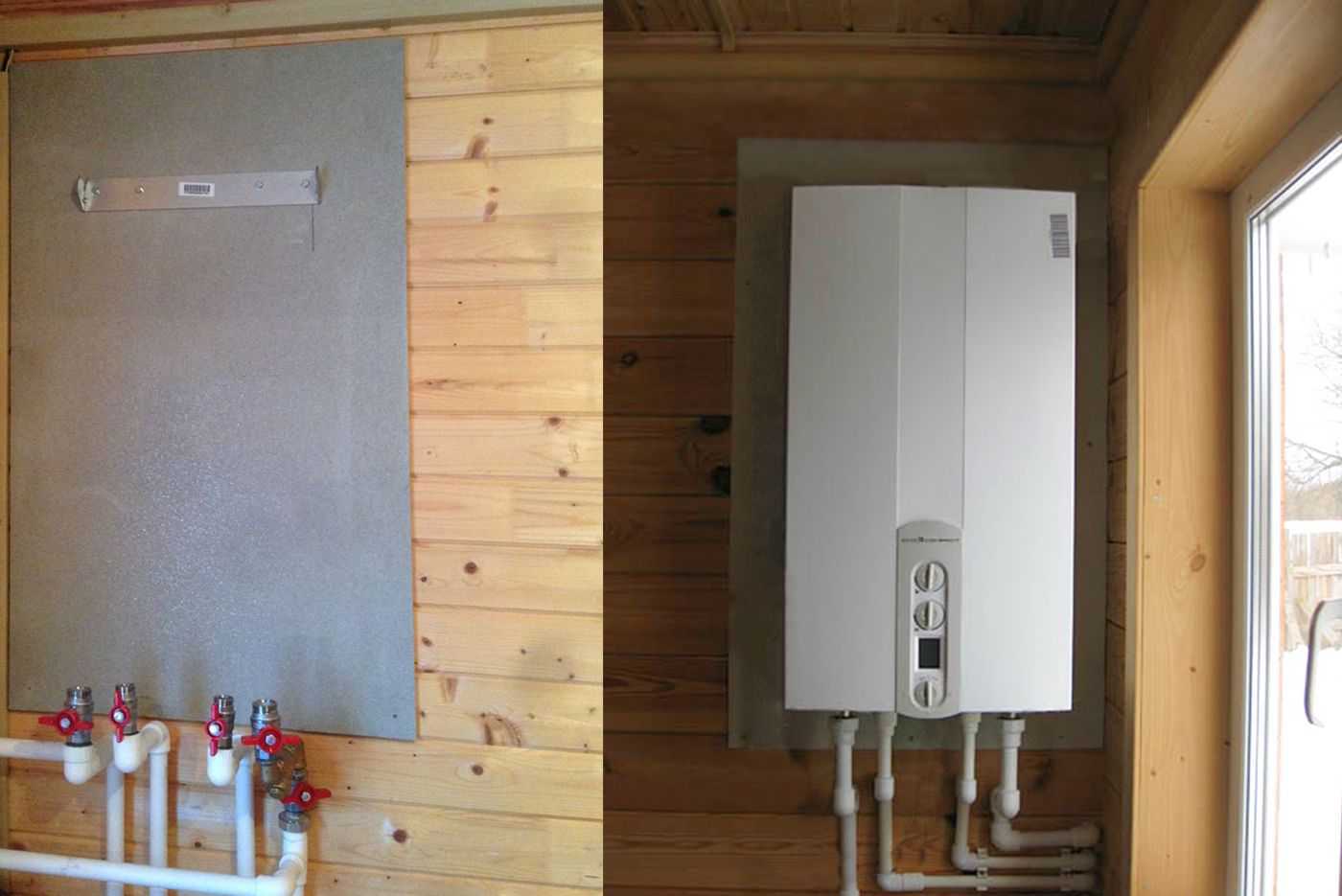

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

от 0,7 м сверху котла;
от 0,5 м по бокам (в том числе до трубопровода) и снизу;
от 0,7 м перед котлоагрегатом;
не менее 3 см между стеной и котлом.

На чем можно сэкономить?

Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:

Приобретите двухтарифный счетчикэлектроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.

Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение.

В этом случае агрегат будет работать только по крайней необходимости. Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы. Добавьте в систему отопления современное решение – теплый пол, он позволит более эффективно использовать расходуемое тепло по всему помещению.

Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).

Вот и все, что хотелось рассказать Вам об установке и подключении электрического котла отопления своими руками.

Напоследок рекомендуем Вам покупать устройства только от качественных производителей, чтобы отопление в доме прослужило как можно дольше.

Правильная установка электрокотла

Существует несколько видов отопительного оборудования, один из которых – электрические отопительные котлы. Данные устройства имеют собственную классификацию и ряд особенностей требующих подробного рассмотрения.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

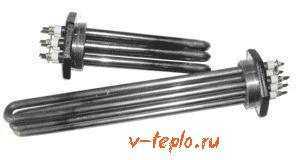

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

одноконтурные (предназначены только для отопления всего дома);
двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

настенные котлы;
напольные котлы (производятся модели большой мощности).

Достоинства и недостатки

Электрический котел не нуждается в отводе продуктов горения при одинаковом КПД

К преимуществам отопления в частных домах электрическими котлами относят:

комфортность создаваемых обогревом условий при минимуме затрат;
высокий КПД при сравнительно небольших размерах;
простота монтажа с учетом грамотно подобранного места;
неприхотливость в уходе и безопасность эксплуатации бойлера;
широкий выбор мощностей и экологичность.

Благодаря этим возможностям пользователю несложно подобрать модель, оптимально подходящую для отопления помещений любой категории. К достоинствам электрических котлов относят их сравнительно низкую стоимость. Безопасность эксплуатации проявляется в отсутствии открытого пламени, как это наблюдается у газовых котлов, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

к розетке подключают приборы мощностью до 3,5 кВт;
силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

https://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/
https://cotlix.com/kak-ustanovit-elektrokotel-v-chastnom-dome
https://pechiexpert.ru/ustanovka-elektricheskogo-kotla-01/

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

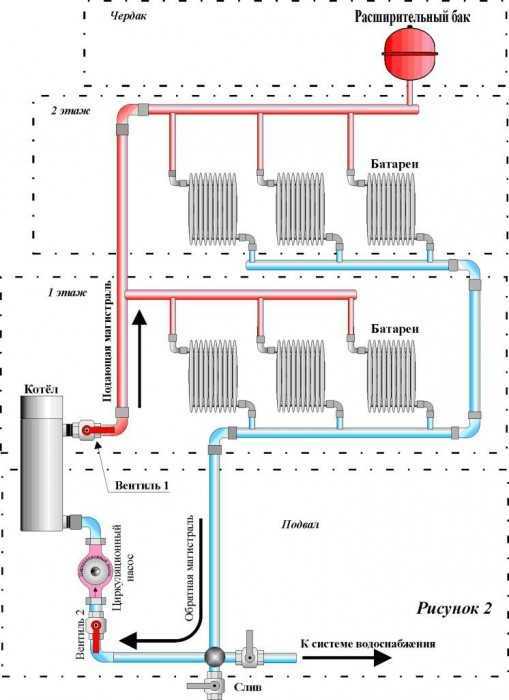

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Особенности подключения и обвязки котла

На первый взгляд, устройство электрокотла отопления – довольно легкий, нетрудоемкий процесс. Но на самом деле, как и в любом другом случае, монтаж системы и необходимого для ее работы оборудования требует соблюдения большого количества правил и условностей. Достоинство электрокотла в том, что его можно устанавливать в любом месте системы – и она будет работать просто прекрасно. Но это возможно только с учетом правильно выполненной обвязки котла.

Электрокотел с равной эффективностью может использоваться как в системах с принудительной, так и с естественной циркуляцией теплоносителя. При этом котел рекомендуется располагать в нижней точке системы – это гарантирует наиболее высокий уровень прогрева радиаторов. Подающая труба располагается на минимальной высоте.

Система отопления с естественной циркуляцией теплоносителя

Регулятор температуры в помещении;
Расширительный бак открытого типа;
Радиаторы;
Нагревающий электрокотел;
Кран дополнительного впуска воды.

Любая схема отопления с электрокотлом непременно должна учитывать наличие заземления котла. Прибор может быть подключен к электрощиту, но ни в коем случае нельзя использовать нулевую фазу. Это небезопасно, а, кроме того, самим оборудованием воспринимается как короткое замыкание.

Принципиальная схема обвязки электрокотла

Что собой представляет обвязка электрического котла отопления? Собственно, это подключение нагревательного котла к самой системе при помощи вспомогательных элементов. То есть, правильно выполненная обвязка гарантирует незначительную разницу температуры теплоносителя на выходе и на входе

Для того чтобы достигнуть необходимого показателя, важно правильно разместить и подключить котел. Тогда теплоноситель с максимальной эффективностью сможет отдавать приобретенное тепло элементам отопления (радиаторам)

Установка электрических котлов своими руками: пошаговая инструкция

Когда всё необходимое для установки электрического котла отопления в частном доме будет приготовлено, то можно приступить к выполнению работ. В отличии от строительства печки или монтажа твёрдотопливного прибора отопления, электрическую модель можно установить практически в любом помещении. Наиболее подходящий вариант комнаты для такого изделия — кухня.

Если площадь помещения позволяет установить оборудование этого типа, то следует выбрать место таким образом, чтобы котёл можно было без проблем подключить к водопроводу и отопительной системе. Разместить котёл можно и в специально сделанной для этих целей пристройке, но в этом случае часть энергии отопительной установки будет теряться на обогрев нежилого помещения.

Вне зависимости от варианта установки котла, размещать прибор в непосредственной близости от водоразборных точек и газовой трубы категорически запрещается. Пути размещения силового кабеля также следует заранее продумать. Как и сам прибор, проводник не должен контактировать с другими коммуникациями, располагаться вблизи дверных проёмов и оконных рам.

Окончательно определившись с местом расположения отопительной установки, можно приступать к монтажным работам. Масса мощных котлов может быть значительной, поэтому оптимальным решением будет использование анкерных болтов

Внимание! Чтобы правильно выбрать точки для сверления отверстий, рекомендуется прислонить электрический прибор к стене и маркером отметить места под крепления

По разметке делаются отверстия с помощью дрели со сверлом диаметром, равным толщине анкерного болта. Затем устанавливаются крепёжные элементы, на которые навешивается котёл, после чего устройство гайками фиксируется к горизонтальной поверхности. На следующем этапе к котлу подключаются трубы отопительной системы. В разных моделях устройств эта операция может отличаться, но чаще достаточно просто соединить через шаровые краны устройство и домашнюю систему отопления.

Все подводимые к котлу трубы должны быть жёстко закреплены. Вне зависимости от материала подсоединённые конструкции оказывают дополнительное давление на прибор, что может вызвать разгерметизацию при значительном давлении теплоносителя.

Внимание! Трубы должны быть надёжно установлены на специальных креплениях, иначе дополнительная нагрузка может привести к разгерметизации системы. Когда обвязка будет закончена, можно приступать к подключению электрического тока. Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО

Этот элемент отключит бытовой прибор при пробое фазного тока на массу

Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО. Этот элемент отключит бытовой прибор при пробое фазного тока на массу

Когда обвязка будет закончена, можно приступать к подключению электрического тока. Перед выполнением работ следует обесточить домашнюю сеть, а для безопасного использования отопительного устройства — установить УЗО. Этот элемент отключит бытовой прибор при пробое фазного тока на массу.

Надёжное соединение проводов можно получить только если использовать пайку или специальные резьбовые клеммы.

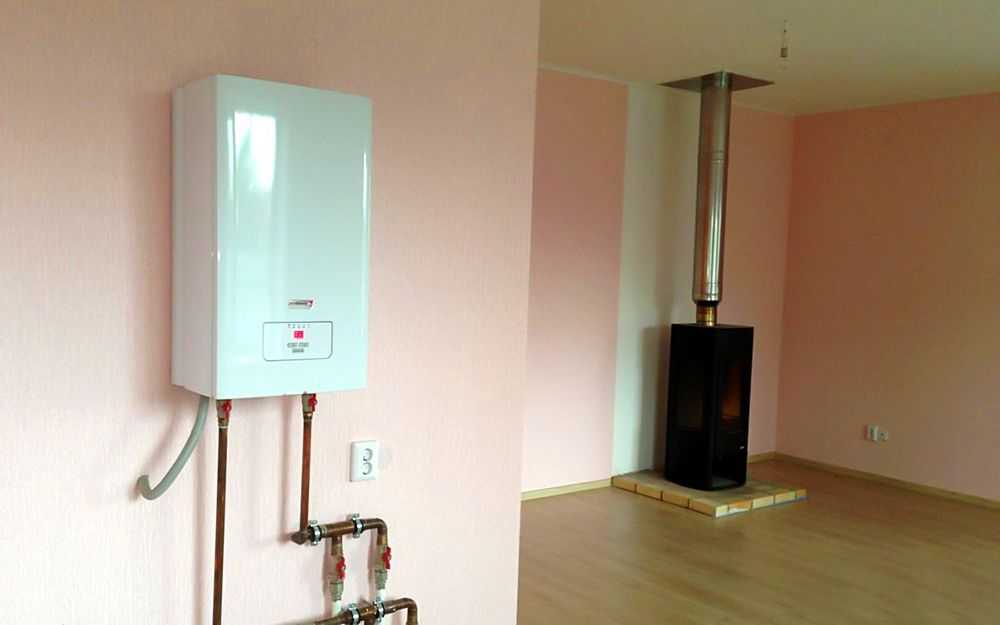

Когда установка электрокотла для отопления частного дома будет закончена, производят тестовый запуск системы. Если в качестве нагревателя в приборе установлен ТЭН, то включать такую установку можно только когда система полностью заполнена теплоносителем и в ней отсутствуют воздушные пробки.

Внимание! Кроме настенных конструкций электрокотлов можно встретить напольные варианты, главное отличие которых заключается в том, что их монтируют на горизонтальную плоскость, которая также должна быть изготовлена из негорючих материалов либо защищена прокладкой. Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования. Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования

Как установить новый электрокотёл своими руками теперь не является секретом, но для обеспечения безопасной работы следует обязательно придерживаться основных советов и рекомендаций по установке этого вида оборудования.

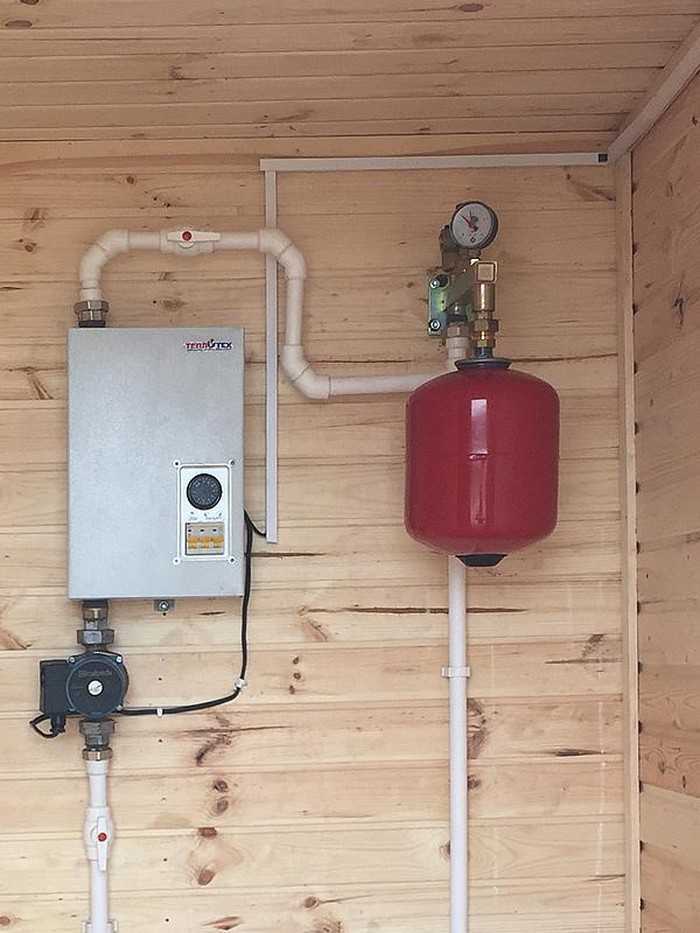

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом,
насос и грязевик можно установить как на подаче, так и на обратке,
трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Монтаж электрокотла своими руками

Возможно не удастся всё сделать самостоятельно. Но часть работы можно выполнить без привлечения мастеров. Это интересно, познавательно и поможет сэкономить средства.

Этапы работы:

Стена очищается от грязевых и пылевых скоплений до появления блеска;
Будем использовать монтажную пластину навесного типа, винты и дюбели. Обычно всё это предлагается вместе с котлом;
На стене создаётся разметка по крепёжной планке. Сверлятся отверстия, чтобы совпадали с размером диаметра дюбелей;
Дюбеля вставляются в отверстия;
Котёл подвешивается на стену на основе резьбовых крюков. Теперь необходимо закрутить винты.

Но не стоит удивляться, если вместе с моделью будут предложены другие крепёжные элементы. Это нормально они могут отличаться. В инструкции обязательно указывается способ крепления.

Аварийная обвязка

Как бы ни была реализована обвязка двухконтурной схемы, в ней непременно должны присутствовать способы контроля и управления системой на случай непредвиденных аварийных ситуаций. Чаще всего это – внезапное отключение электричества.

Однако в случае если аккумуляторы используются достаточно редко – их периодически следует проверять, и в случае необходимости – заряжать.

Если принцип работы электрического котла отопления предполагает, что в системе задействована исключительно водопроводная вода (что бывает редко), то важно учитывать, что нередко при отключении электричества водоснабжение также прекращается. И вспомогательные аккумуляторы не помогут восстановить количество теплоносителя

Иногда на случай аварийных ситуаций создается вспомогательный контур с естественной циркуляцией теплоносителя. Как правило, он значительно меньшего размера и охватывает лишь часть помещений.
